描述

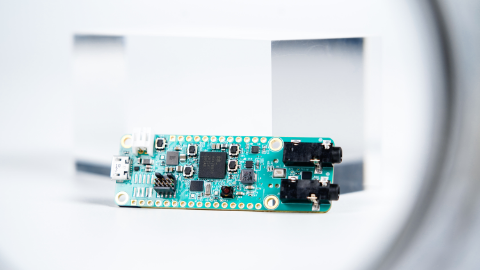

MAX78000FTHR为快速开发平台，帮助工程师利用MAX78000 Arm^® Cortex^® M4F处理器快速实施超低功耗、人工智能(AI)方案，器件集成卷积神经网络加速器。评估板包括MAX20303 PMIC，用于电池和电源管理。评估板规格为0.9in x 2.6in、双排连接器，兼容Adafruit Feather Wing外设扩展板。评估板包括各种外设，例如CMOS VGA图像传感器、数字麦克风、低功耗立体声音频CODEC、1MB QSPI SRAM、micro SD存储卡连接器、RGB指示LED和按键。MAX78000FTHR为概念验证和早期软件开发提供经过功率优化管理的便捷、灵活开发平台，加快产品上市。

人工智能需要极高的计算能力，MAX78000 旨在提供以超低功耗执行神经网络的能力：集成的基于硬件的卷积神经网络 (CNN) 加速器可以执行 AI 推理（使用预训练的模型）在非常低的能量水平。这使人工智能接近（甚至：进入！）物联网世界。

硬件框图

主要特征

• MAX78000微控制器
  • 双核：Arm Cortex-M4 FPU处理器，100MHz；RISC-V协处理器，60MHz
  • 512KB闪存
  • 128KB SRAM
  • 16KB缓存
  • 卷积神经网络加速器
  • 12位并行摄像头接口
  • MAX20303可穿戴PMIC，带电量计
  • 通过USB充电
  • 板载DAPLink调试和编程（MAX32625）
  • Arm Cortex-M4 FPU处理器接口
  • 兼容面包板的连接头
  • Micro USB连接器
  • Micro SD卡连接器
• 集成外设
  • RGB指示LED
  • 用户按钮
  • CMOS VGA图像传感器（OVM769）
  • 低功耗、立体声音频编解码器（MAX9867）
  • SPH0645LM4H-B数字麦克风
  • SWD调试器
  • 虚拟UART控制台
  • 10引脚Cortex调试接头，用于RISC-V协处理器

• 音频处理：多关键词识别、声音分类、消噪声
• 面部识别
• 目标检测和分类
• 时间序列数据处理：心率/健康信号分析、多传感器分析、预测性维护



引脚图

MAX78000FTHR Pinout Diagram



MAX78000FTHR Top Side Components



MAX78000FTHR Bottom Side Components



• 数据手册
• MAX78000板卡项目汇总
• 应用笔记
• ADI开源库文件：https://github.com/MaximIntegratedAI

借助这款MAX78000FTHR板，Maxim Integrated为电池供电的 AI 应用提供了一个平台，该平台体积小，但处理能力和外围设备大，而且其与Feather兼容的占位面积允许轻松连接到其他硬件。
