MAX9867
基本信息
描述：MAX9867是一款超低功耗立体声音频编解码器，设计用于移动电话和便携式游戏机等便携式消费设备。
器件类别： 音频编解码器
产品图片
MAX9867ETJ+
MAX9867EWV+

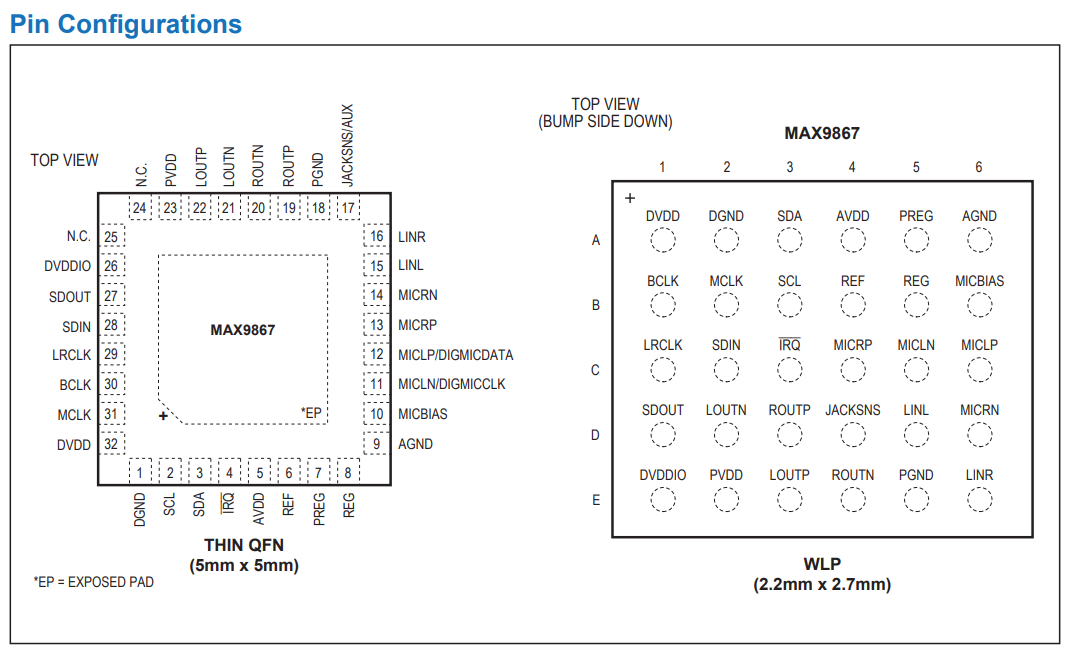

产品引脚图
产品结构框图
产品特性
1.8V单电源供电
6.7mW回放功耗
90dB立体声DAC，8kHz ≤ fS ≤ 48kHz
85dB立体声ADC，8kHz ≤ fS ≤ 48kHz
辅助ADC，用于电池测量
支持10MHz至60MHz任意主时钟频率
支持立体声数字麦克风输入
立体声模拟差分麦克风输入
立体声耳机放大器：差分、单端或无滤波电容三种配置
立体声线入
语音频段滤波器，阻带衰减大于70dB
1.65V至3.6V数字接口供电电源
I²S/TDM兼容的数字音频总线
30焊球、2.2mm x 2.7mm、0.4mm间距的WLP封装
主要参数
功能：音频编解码器
VSUPPLY (V) (Min)：1.65
VSUPPLY (V) (Max)：1.95
IQ (mA)：4.68（Playback）
# ADCs：2
# DACs：2
信噪比 (dB) (ADC)：85
位深（ADC）：18
采样率 (kHz) (ADC)：8 至 48
信噪比 (dB) (DAC)：90
位深（DAC）：18
采样率 (kHz) (DAC)：8 至 48
间距（mm）：0.4、0.5
工作温度：-40°C to +85°C
接口：音频-I2S、串口-I2C
封装/管脚：TQFN/32、TQFN-CU/32、WLP/30
产品应用
手机
便携式游戏设备
便携式导航设备
便携式多媒体播放器
无线耳机
封装

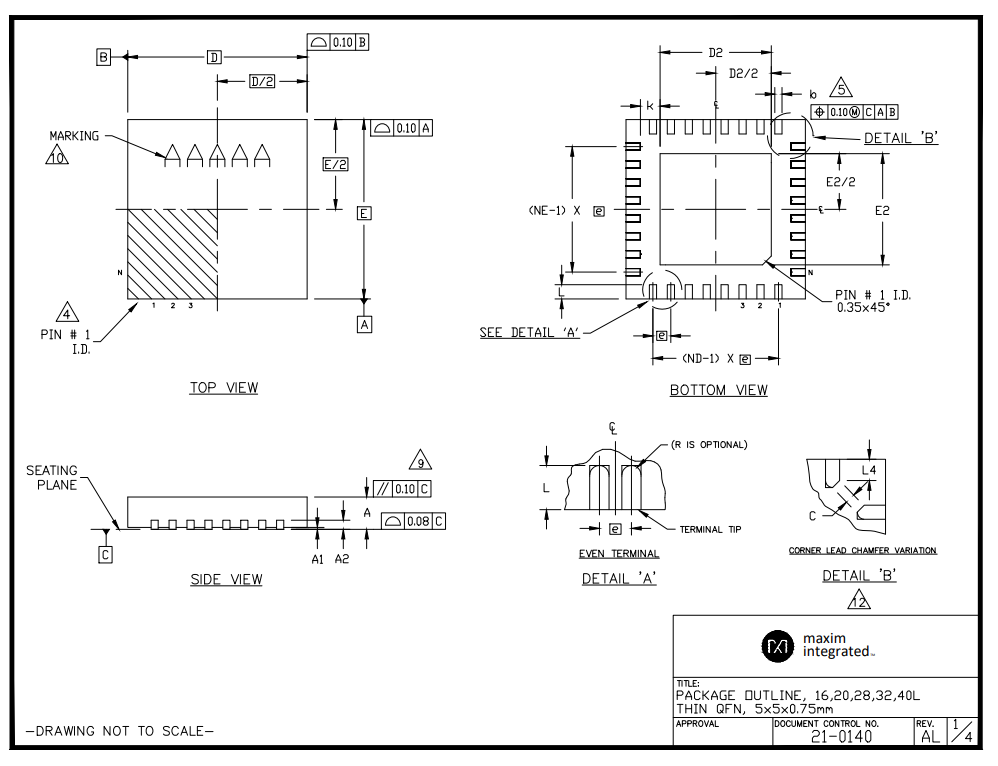

封装1(32 引脚 5mm x 5mm TQFN 封装)

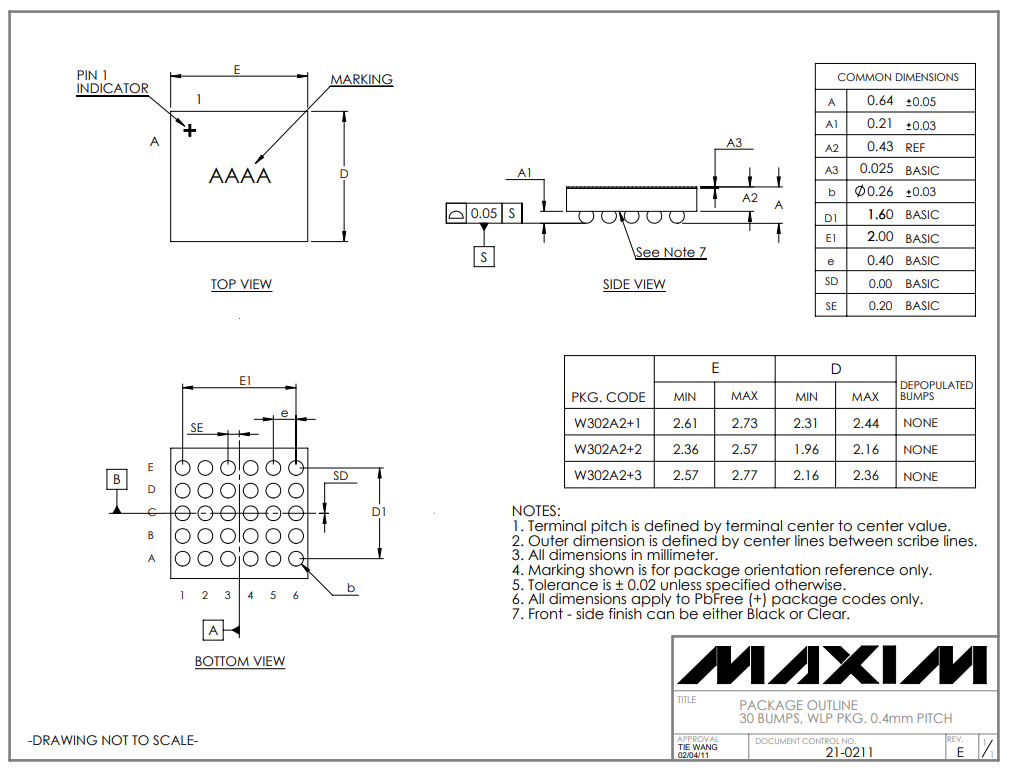

封装2(2.2mm x 2.7mm、0.4mm球间距、WLP封装)
资源链接
其它技术交流渠道
设计工具
库/模型
CAD库文件
官网库文件
评估板信息
评估板图片
评估板介绍
USB-PC 连接（包括电缆）
USB 供电（无需外接电源）
板载 12.288MHz 和 13MHz 时钟振荡器
板载数字音频接口收发器
板载光纤发射器和接收器模块
用于与 MAX9867 I2C 和数字音频接口直接通信的隔离接头
经过验证的 PCB 布局
与 Windows 2000、Windows XP 和 Windows Vista（32 位）兼容的软件

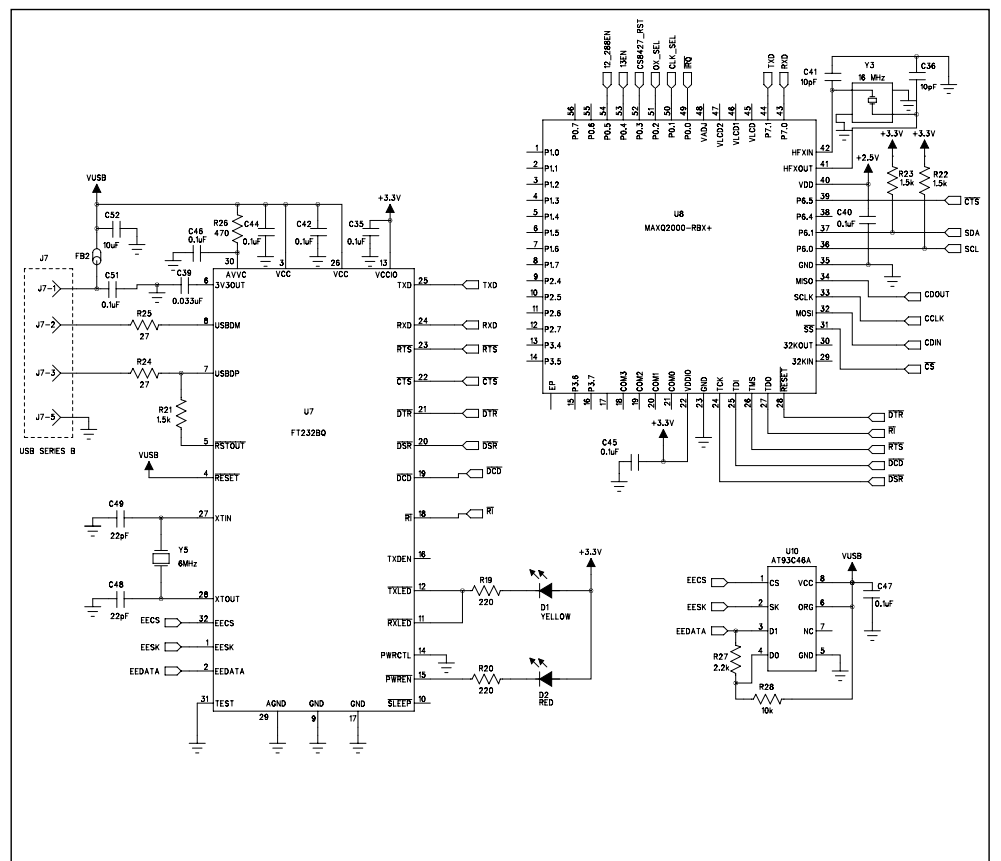

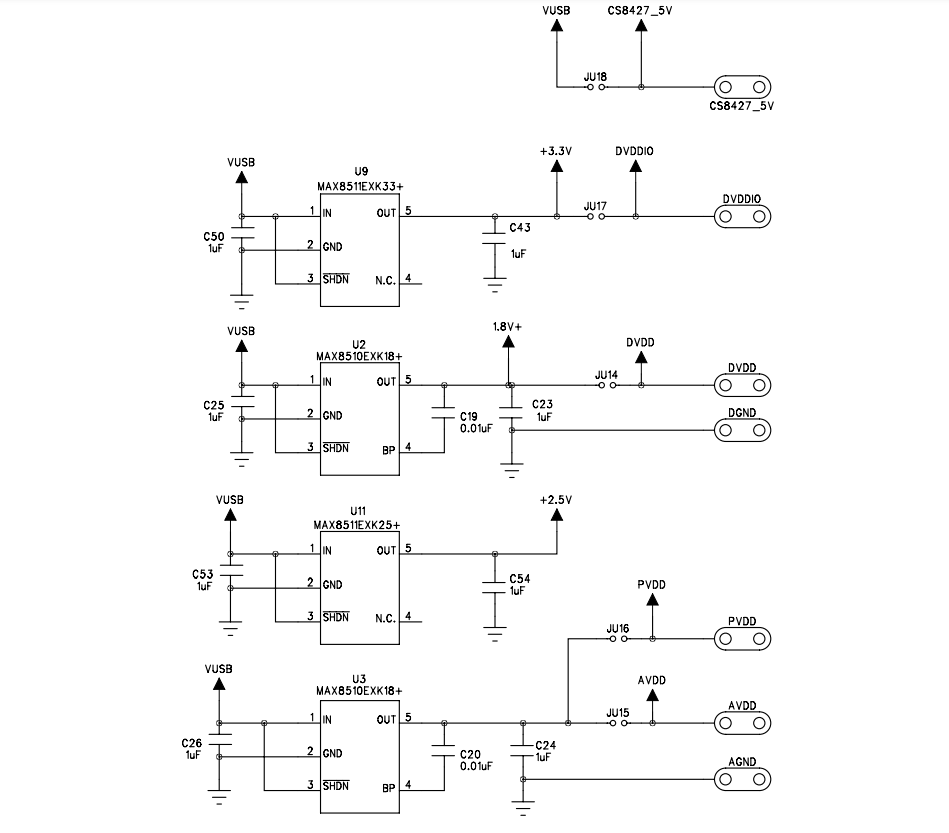

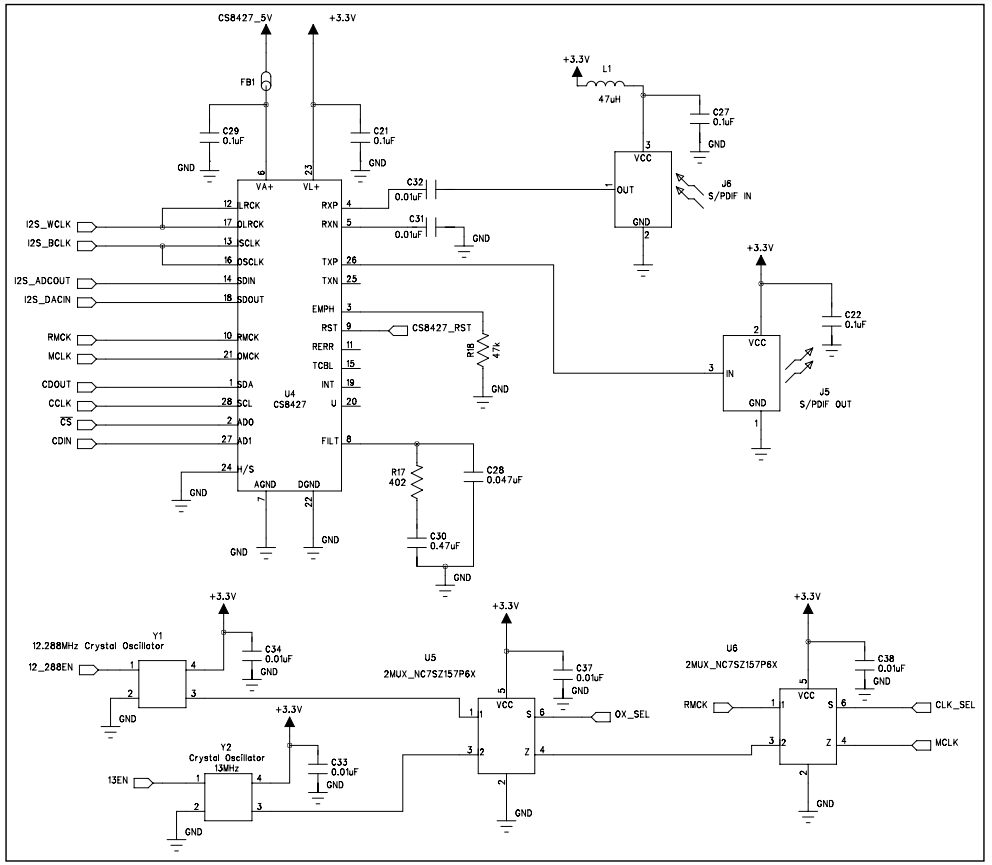

原理图
