MAX20303——可穿戴设备电源管理方案
收藏
分享
脑图
MAX20303
基本信息
描述：MAX20303为高度集成、可编程电源管理方案，设计用于超低功耗可穿戴应用。器件针对尺寸和效率进行优化，通过延长电池寿命和缩小方案总尺寸，增强最终产品的价值。
产品图片

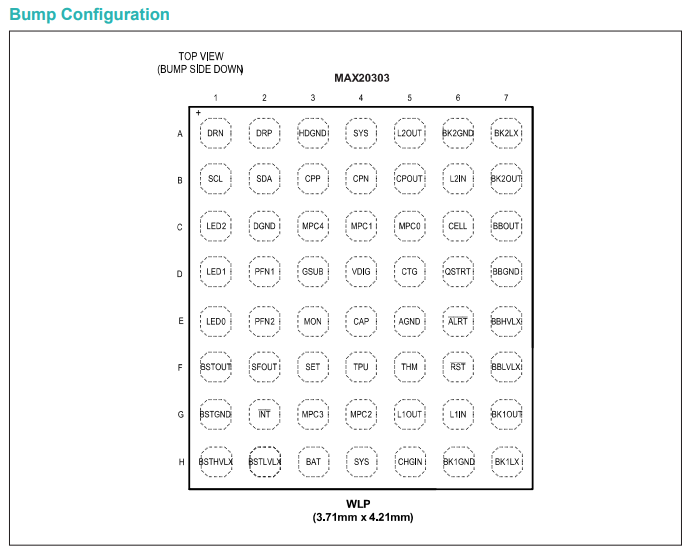

产品引脚图
产品结构框图
产品特性
延长电池充电间隔
2个微小IQ Buck调节器(每个小于1µA IQ (典型值))
220mA输出
Buck1：0.8V至2.375V，25mV步长
Buck2：0.8V至3.95V，50mV步长
微小IQ LV LDO/负载开关(1µA IQ (典型值))
1.16V至2.0V输入电压
50mA输出
0.5V至1.95V输出，25mV步长
微小IQ LDO/负载开关(1µA IQ (典型值))
1.71V至5.5V输入电压
100mA输出
0.9V至4V，100mV步长
微小IQ 升/降压调节器(1.3µA IQ (典型值))
250mW输出
2.5V至5V，100mV步长
易于实现的Li+电池充电
较宽的快充电流范围：5mA至500mA
智能电源选择器
28V/-5.5V容限输入
可编程JEITA电流/电压特性
高度集成，最大程度降低方案的占位面积
安全输出LDO
15mA，CHGIN出现时
5V或3.3V
触觉驱动器
ERM/LRA驱动器，带快速启动和断开
自动谐振跟踪(仅限LRA)
支持宽范围显示选项
微小IQ Boost调节器(2.4µA IQ(典型值))
300mW输出
5V至20V，250mV步长
3通道流入电流源
20V容限
0.6至30mA可编程
优化系统控制
上电/复位控制器
可编程按键控制器
可编程电源排序
工厂保鲜模式
片上电压监测电路多路复用器和模/数转换器(ADC)
主要参数
VIN (V) (min)：2.7
VIN (V) (max)：28
# 降压输出：2
# 升压输出：2
# LDO 输出：2
电池充电器功能：电池充电器、充电定时器、输入电流限制、智能电源。 选择器、热芯片调节、热敏电阻输入、USB输入
T (V) (最大值)：3.95
封装/管脚：WLP/56
产品应用
IoT
可穿戴设备

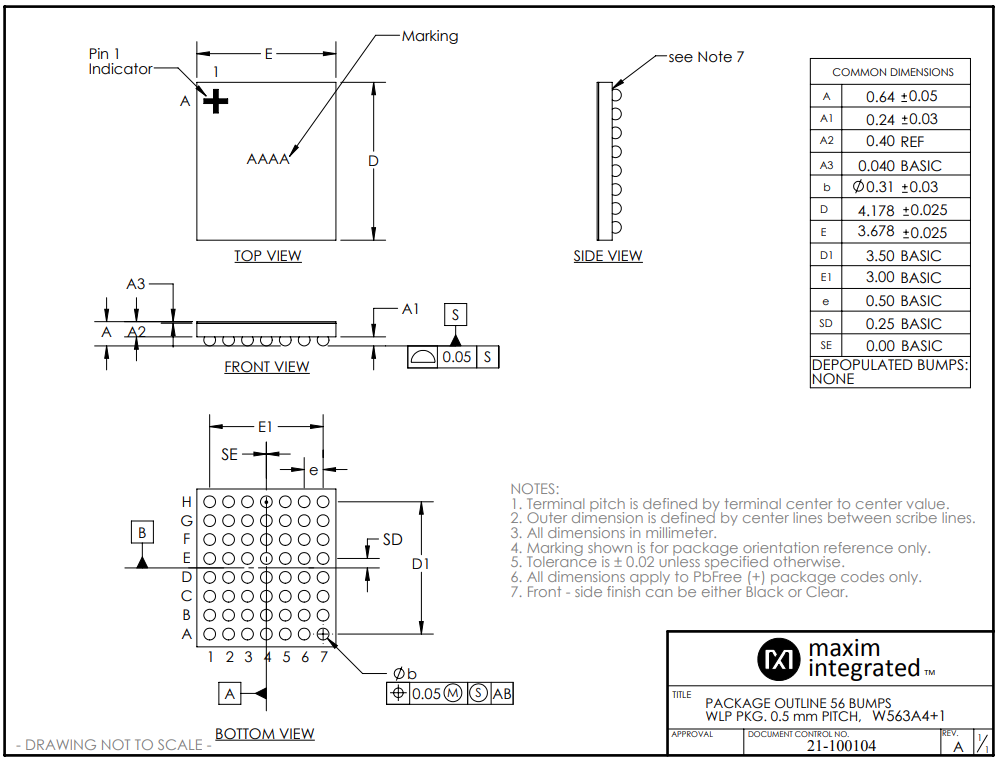

封装
资源链接
用户指南
应用笔记
文章
技术文章
其它技术交流渠道
设计工具
库/模型
CAD库文件
评估板信息
评估板介绍
MAX20303 评估套件 (EV kit) 是一个完全组装和测试的电路，用于评估 MAX20303 可穿戴充电管理解决方案，具有 I2C 兼容性，适用于功能丰富的低功耗可穿戴应用。

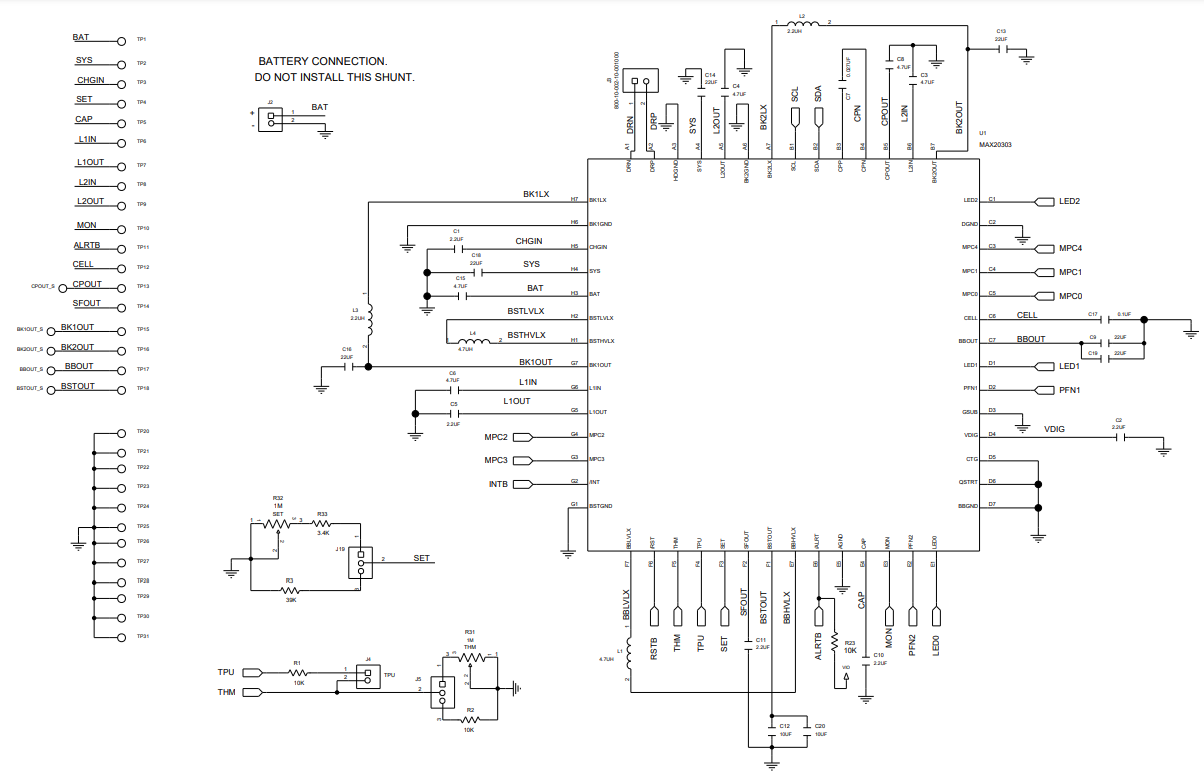

原理图
评估板图片
评估板介绍
USB 电源选项
灵活配置
板载 LED 灌电流和电池仿真
输出电压测量的 Sense 测试点
用于触觉波形测量的滤波器测试点
与 Windows® 8/10 兼容的 GUI 软件
完全组装和测试

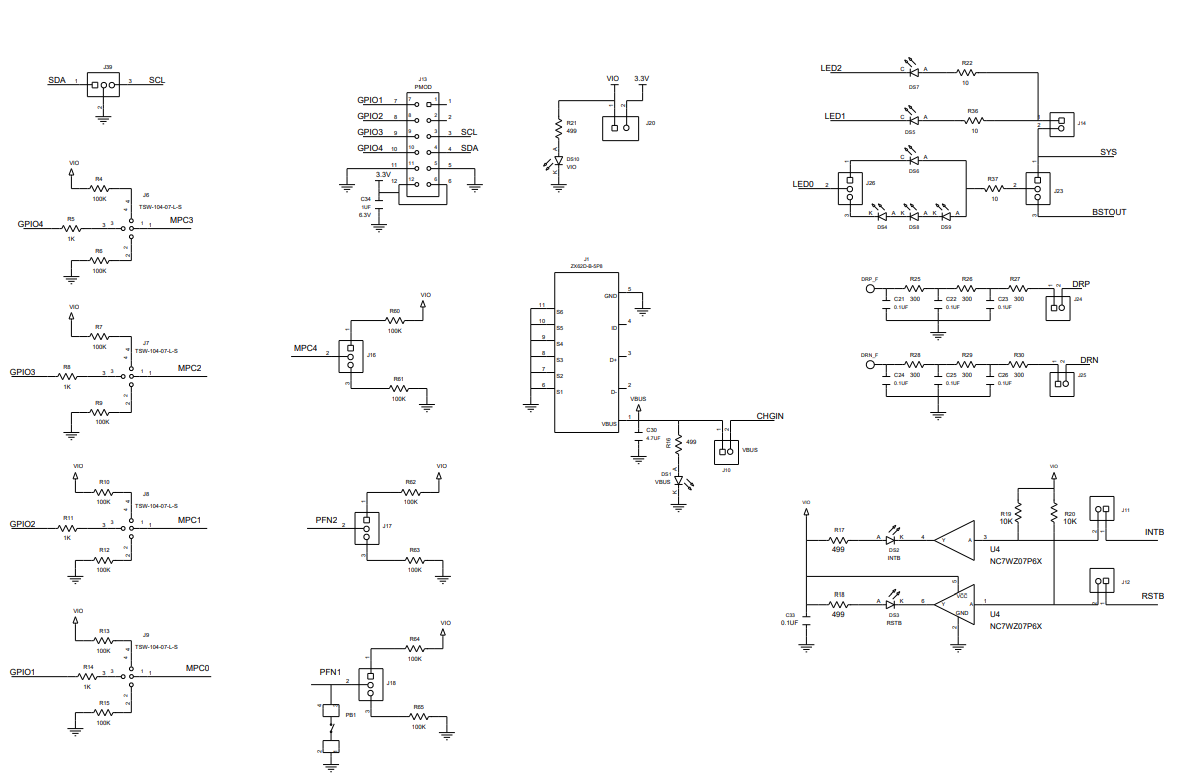

原理图
类似器件
具有超低IQ电压调节器的PMIC和用于小型锂离子系统的电池充电器
可穿戴设备充电管理方案
电源管理方案
可穿戴充电管理解决方案
