描述：OVM7692 CameraCubeChip®® 采用 1/13 英寸光学格式，提供自动曝光控制 (AEC)、自动增益控制 (AGC)、自动 50/60 Hz 亮度检测和自动黑电平校准 (ABLC)。它支持水平和垂直采样、镜像、翻转、缩放和窗口化，并且采用无铅化封装。

器件类别：影像传感器

产品图片

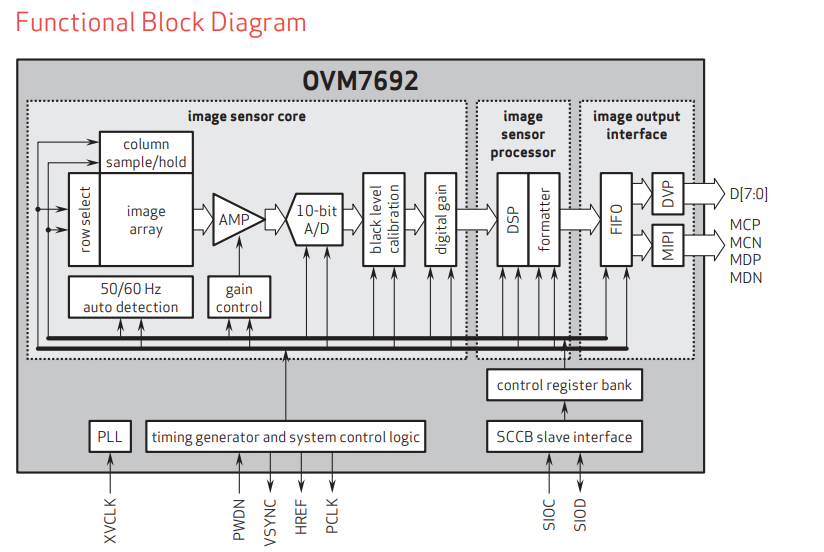

产品结构框图

OmniPixel3-HS.结构采用0.11 µm工艺

自动/手动控制自动曝光控制 (AEC)、自动增益控制 (AGC)、自动 50/60 Hz 亮度检测和自动黑电平校准 (ABLC)

支持水平和垂直子采样

支持镜像、翻转、缩放、开窗

图像质量控制：色彩饱和度、色调、伽玛、锐度（边缘增强）、镜头校正、缺陷像素消除和噪声消除

可编程伽玛校正

支持修复拍摄太阳时产生的黑斑

数字视频端口 (DVP) 并行输出接口

MIPI串行输出接口

串行相机控制总线 (SCCB) 接口

可编程 I/O 驱动能力

片上锁相环 (PLL)

2.8V电源

用于传感器核心电源的内置 1.5V 稳压器

活动阵列大小：640 x 480

- analog: 2.6 ~ 3.0V

- 工作活跃状态: ~120 mW @ AVDD = 2.8V,DOVDD = 1.8V

- 工作: -30°C to 70°C

输出格式：RAW 8 位、RAW 10 位（仅适用于 MIPI）、YUV422、RGB565/444

光学格式：1/13"

RYAA / RAAA：64°

- RYAA/RAAA：F/3.0

RYAA / RAAA：1.15毫米

输入时钟频率：6～27 MHz、54 MHz

最大信噪比：38 dB

动态范围：66分贝

- VGA (640x480)：30 帧/秒

- CIF(352x288)：30 帧/秒

- QVGA (320x240)：60 帧/秒

灵敏度: 960 mV/lux-sec

扫描方式：逐行扫描

最大曝光间隔：511 x tROW

像素尺寸：1.75 µm x 1.75 µm

暗电流：10 mV/sec @ 60°C 结温

图像区域：1148 µm x 861 µm

- RYAA：3470 x 2950 x 2760 µm

- RAAA：3179 x 2815 x 2600 µm

- RYCA：3450 x 2820 x 2350 µm
