一、所选主题和项目介绍

项目方向

电源方向GaN电源技术

项目主题

本项目设计并实现了一款基于电流模式 PWM 控制器的宽范围可调高压大功率 DC-DC Boost 升压模块，核心目标是将工业常用的 24V 直流输入，转换为 100V~150V 连续可调的直流高压输出，额定满载输出电流 2A，最大输出功率 300W。

项目背景与用途

本模块主要面向工业辅助电源、高压 LED 驱动、小型激光设备供电、科研实验高压供电等场景，解决传统硅 MOS 管升压方案效率低、发热严重、体积大的痛点，采用第三代半导体 GaN 功率器件，实现高效率、高功率密度、高稳定性的高压输出。同时模块具备完善的过流、过压、浪涌防护功能，兼顾调试友好性与工业级可靠性。

二、项目使用的硬件介绍

本项目所有硬件按功能模块分类如下：

三、方案框图和项目设计思路

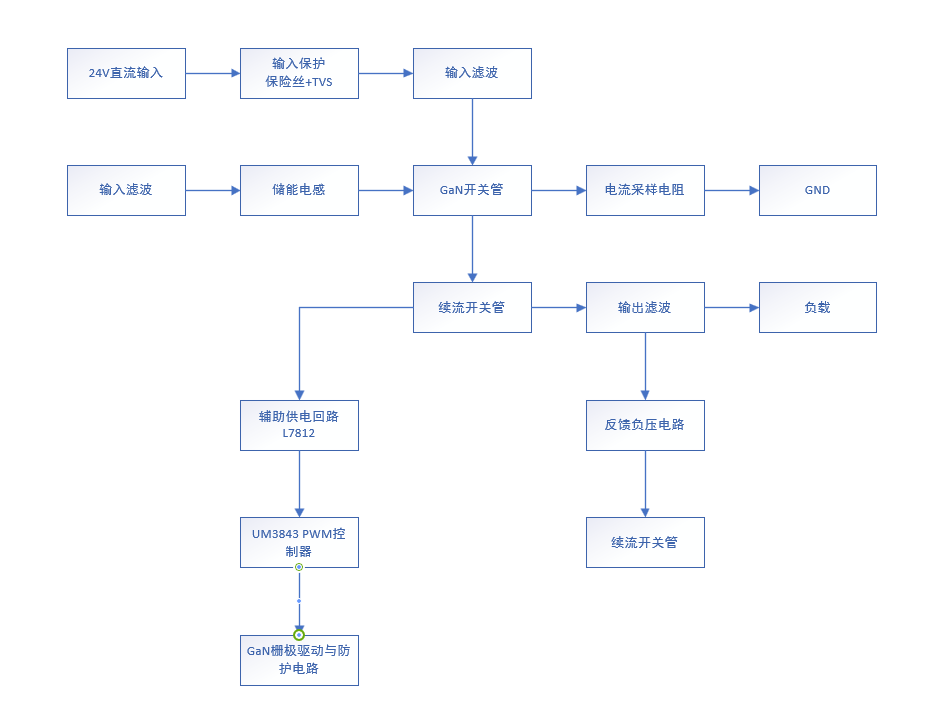

1. 整体方案框图

2. 项目设计思路

本项目采用经典电流模式 Boost 升压拓扑，核心设计思路围绕 “高效率、高可靠性、调试友好” 三大核心展开，具体设计逻辑如下：

1. 拓扑选型：选择电流模式 Boost 拓扑，相比电压模式，具备天然的逐周期限流保护、更快的瞬态响应、更稳定的闭环特性，尤其适合大功率高压升压场景，避免输出短路时器件损坏。
2. 功率器件选型：放弃传统 IRF640 硅 MOS 管，选用国产低成本 HINN700TK190B GaN 管，其 725V 耐压为 150V 输出留足了安全余量，极低的开关损耗可大幅降低发热，提升整机效率，同时单颗成本仅 3~5 元，兼顾性价比。
3. 控制器选型：选用国产 UM3843 控制器，与工业标准 UC3843 100% 兼容，货源充足、成本极低，DIP-8 直插封装对新手焊接调试友好，内置的精密基准、过流保护、欠压锁定功能可大幅简化外围电路设计。
4. 开关频率设定：选定 50kHz 工作频率，平衡开关损耗与器件体积，既可以充分发挥 GaN 管的高速开关优势，又避免频率过高带来的 EMI 干扰、驱动损耗增大的问题，适配工业级应用场景。
5. 防护设计：输入侧增加保险丝 + TVS 浪涌防护，输出侧增加过流保险丝，GaN 栅极增加三级防护电路，电流采样实现逐周期限流，全方位避免器件损坏，提升模块可靠性。
6. 可调输出设计：采用固定电阻 + 多圈精密电位器的分压方案，实现 100V~150V 输出连续可调，调节精度高、稳定性强，适配不同的高压供电需求。

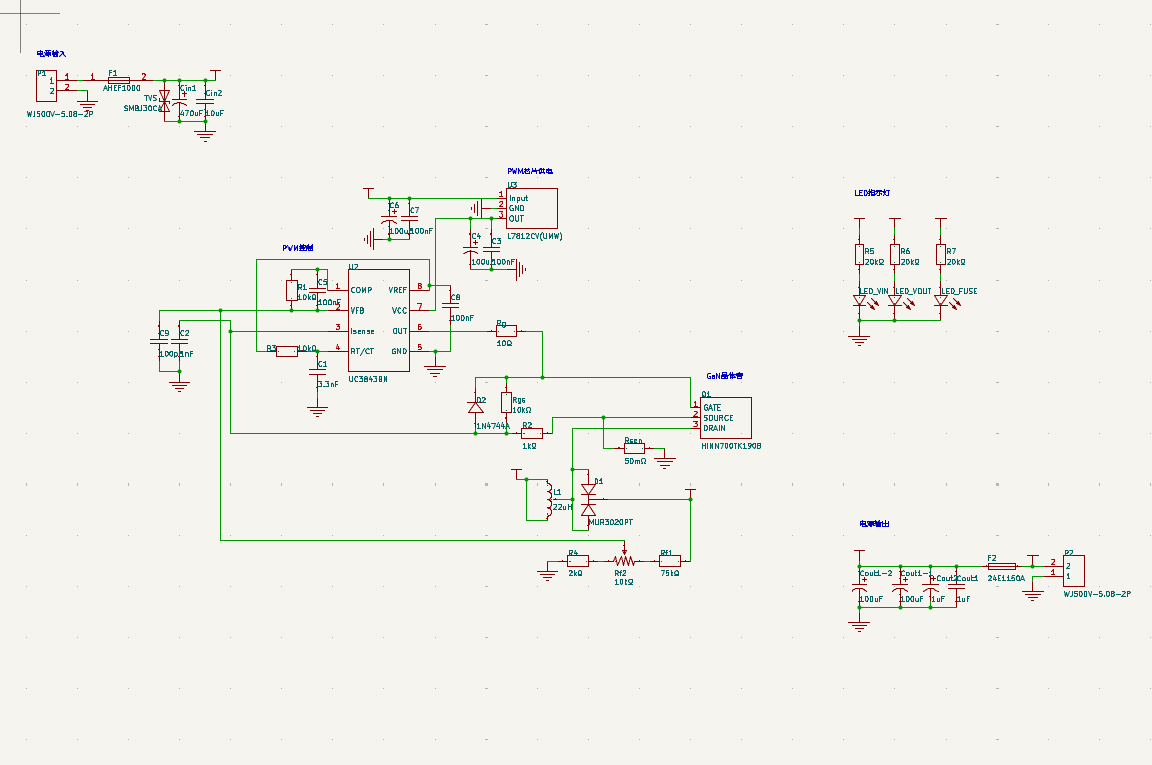

四、原理图

1. 核心控制模块

以 UM3843 为核心，外围配置三大核心功能电路：

• 频率设定电路：通过 10kΩ 精密电阻与 3.3nF 定时电容，设定模块固定工作频率为 50kHz，匹配 GaN 管的开关特性，平衡开关损耗与器件体积。
• 环路补偿电路：采用 Type II 型补偿网络，通过 10kΩ 电阻与 100nF 电容连接误差放大器的输入与输出，稳定闭环反馈，抑制输出电压振荡，保证 100~150V 全输出范围的稳压稳定性。
• 电流检测滤波电路：1kΩ 限流电阻 + 1nF 滤波电容组成电流检测回路，滤除开关尖峰干扰，保证过流保护的准确性，同时保护控制器引脚不受尖峰电压损坏。

2. 功率主回路模块

为原理图的核心能量转换模块，采用标准 Boost 拓扑结构：

• 24V 输入电压送入储能电感，电感另一端同时连接 GaN 管的漏极与续流二极管的阳极；
• GaN 管的源极连接电流采样电阻到地，栅极接收 UM3843 输出的 PWM 驱动信号；
• 续流二极管的阴极连接输出端，完成升压能量的传递。
• 工作逻辑：GaN 管导通时，电感对地形成回路，储存电能；GaN 管关断时，电感通过续流二极管向输出端释放电能，电感电压与输入电压叠加，实现升压输出。

3. 栅极驱动与防护模块

针对 GaN 管栅极敏感的特性，设计专用三级防护电路：

• 驱动串联 10Ω 限流电阻，抑制驱动信号尖峰，降低栅极振荡风险；
• G-S 极并联 10kΩ 下拉电阻，关断时快速泄放栅极电荷，保证关断电压余量，防止误导通；
• G-S 极反向并联 15V 齐纳稳压管，钳位栅极过压，防止栅极氧化层被尖峰电压击穿，彻底避免 GaN 管炸管风险。

4. 辅助供电模块

以 L7812CV 为核心，将 24V 输入转换为 12V 稳定电压为控制器供电，输入与输出端均配置电解电容 + 陶瓷电容的组合滤波电路，抑制稳压器自激振荡，滤除高低频噪声，保证控制器供电纯净稳定。

5. 反馈与保护模块

• 反馈调压电路：75kΩ 固定电阻 + 10kΩ 多圈电位器 + 2kΩ 固定电阻组成分压网络，将输出电压按比例衰减后送入 UM3843 的反馈端，与内部 2.5V 基准对比，通过调节电位器阻值，实现 100V~150V 输出电压连续可调。
• 输入输出保护电路：输入侧配置保险丝 + 双向 TVS 管，实现过流保护与浪涌防护；输出侧配置慢熔保险丝，实现输出过流保护，全方位避免模块与负载损坏。

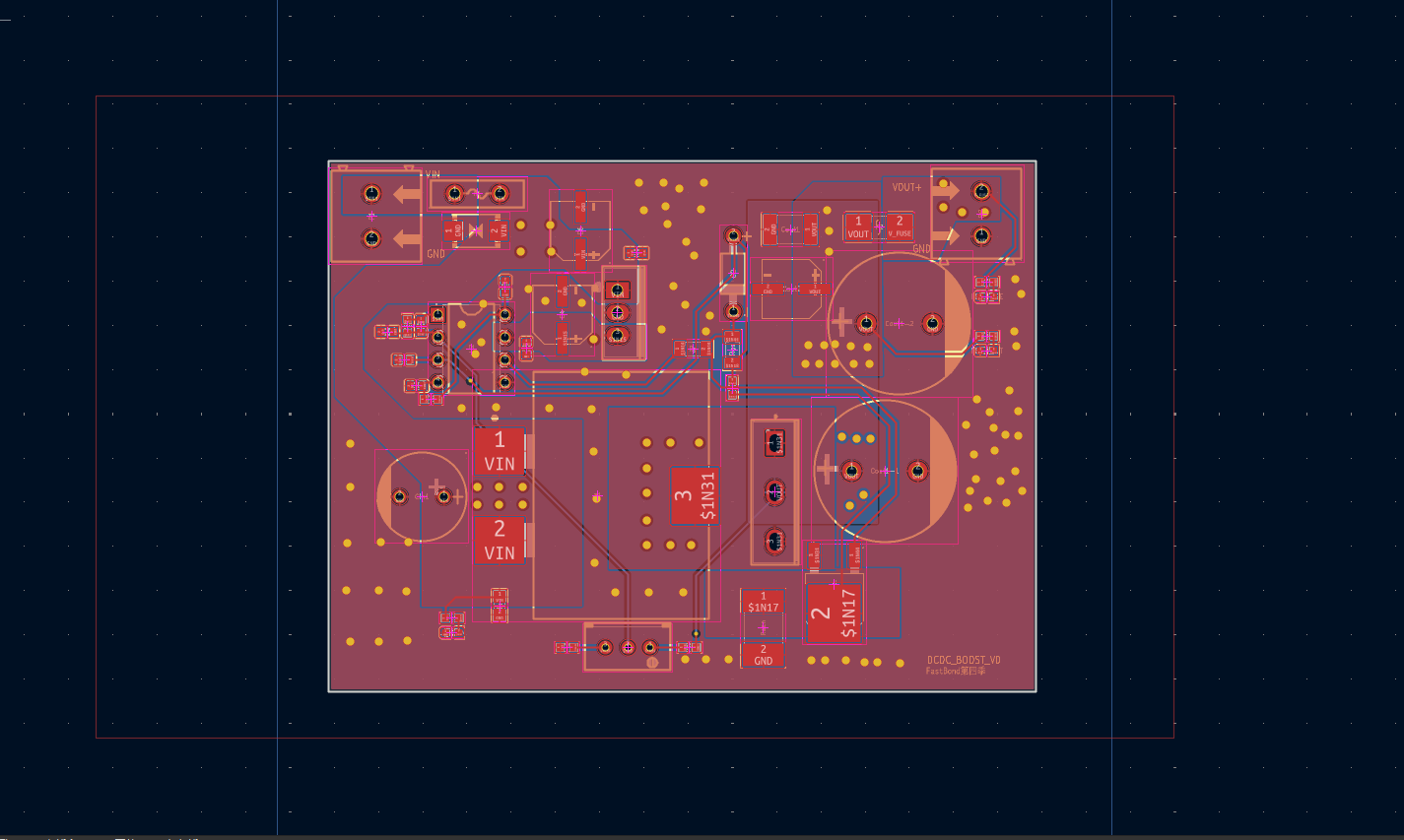

五、PCB设计说明

1. PCB 设计

本次提交的 PCB 为DCDC_BOOST，采用 2 层板设计，板厚 1.6mm，铜厚 1oz（35μm），整体布局紧凑，高低压区域分离，核心设计亮点如下：

1. 功率回路优化：核心大电流路径（输入→电感→GaN 漏极→GaN 源极→采样电阻→地）采用大面积铺铜设计，走线短、直、粗，最小宽度≥4mm，最大限度降低寄生电感与导通损耗。
2. GaN 管散热设计：GaN 管的 2 脚（源极 S）与背面大散热焊盘完全连通，采用全铺铜设计，并打了多个过孔连通底层地铜，最大化散热面积，无需额外散热片即可满足 2A 满载散热需求。
3. 栅极走线设计：GaN 栅极走线严格控制长度，宽度 0.8mm，远离功率大电流走线，避免高频干扰导致 GaN 误导通，同时栅极防护元件紧贴 GaN 引脚，保证防护效果。
4. 单点接地设计：严格区分信号地与功率地，信号地（控制器周边）与功率地仅在输入电容负极处单点连接，避免大电流地噪声干扰控制器正常工作。
5. 高低压隔离：输入 24V 低压区域与输出 150V 高压区域保持足够的安全间距，高压走线铺铜预留足够的爬电距离，避免高压打火。
6. 调试友好性：关键测试点（输入电压、输出电压、栅极驱动信号、电流采样信号）均预留测试焊盘，所有直插器件引脚预留足够的焊接空间，方便新手焊接与调试。

2. PCB 设计踩坑与重打说明

本项目 PCB 累计打样 3 版，核心踩坑与重打原因如下：

1. 第三版（当前版）：，完成了布局布线优化，但仍存在核心设计失误：对大功率 SMD 电感的封装与引脚定义认识不到位，大号 22μH 功率电感的焊盘网络接反了，正确接法应为电感引脚 1 接 VIN 输入、引脚 2 接 GaN 漏极与续流二极管阳极，但 PCB 焊盘将引脚 1 接到了续流二极管、引脚 2 接到了 VIN 输入，导致功率回路断路，上电后模块无法升压。当前版本可通过飞线修正该问题，下一版 PCB 将直接修正电感焊盘的网络定义。

六、硬件功能展示及说明

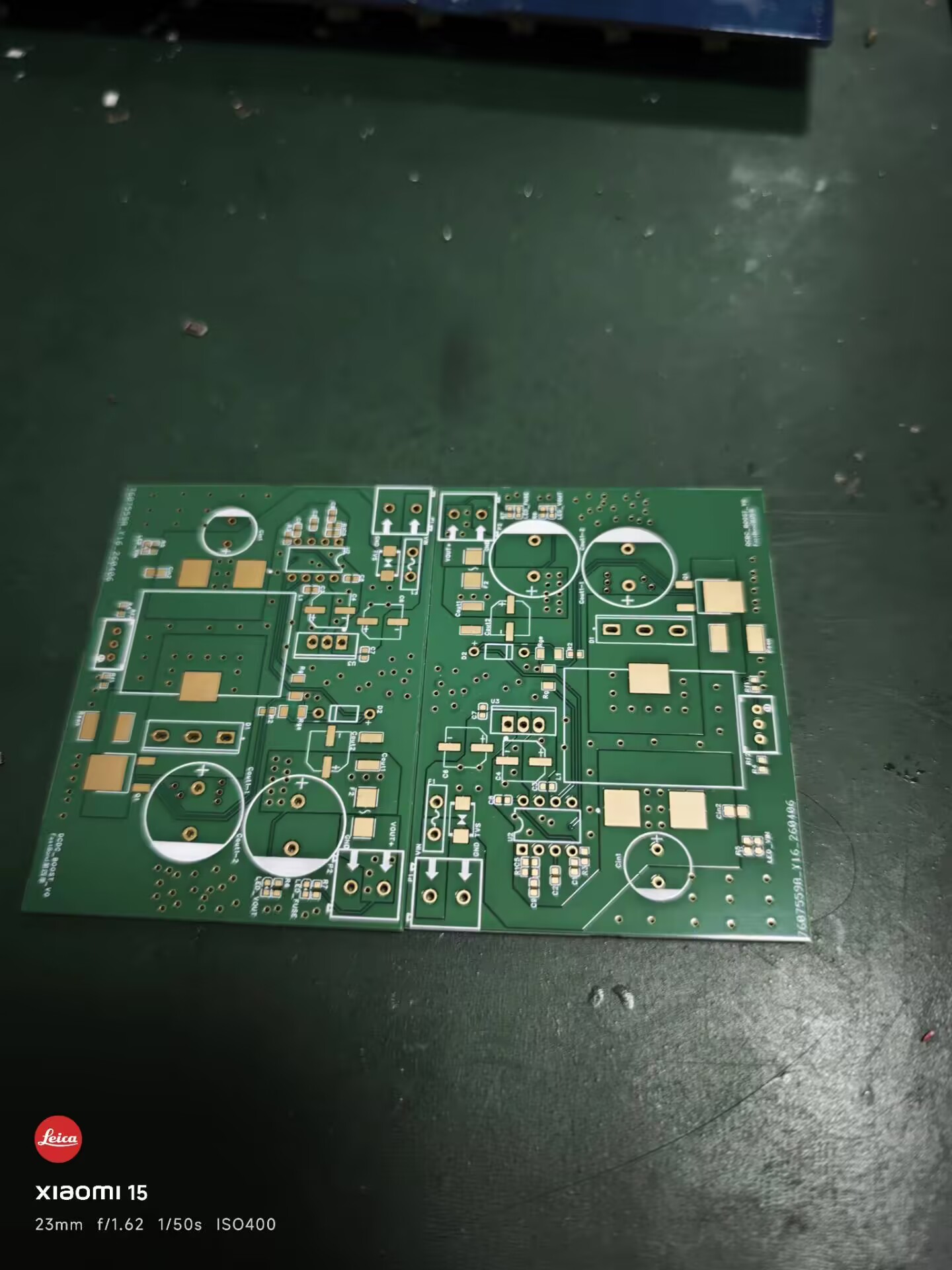

PCB光板

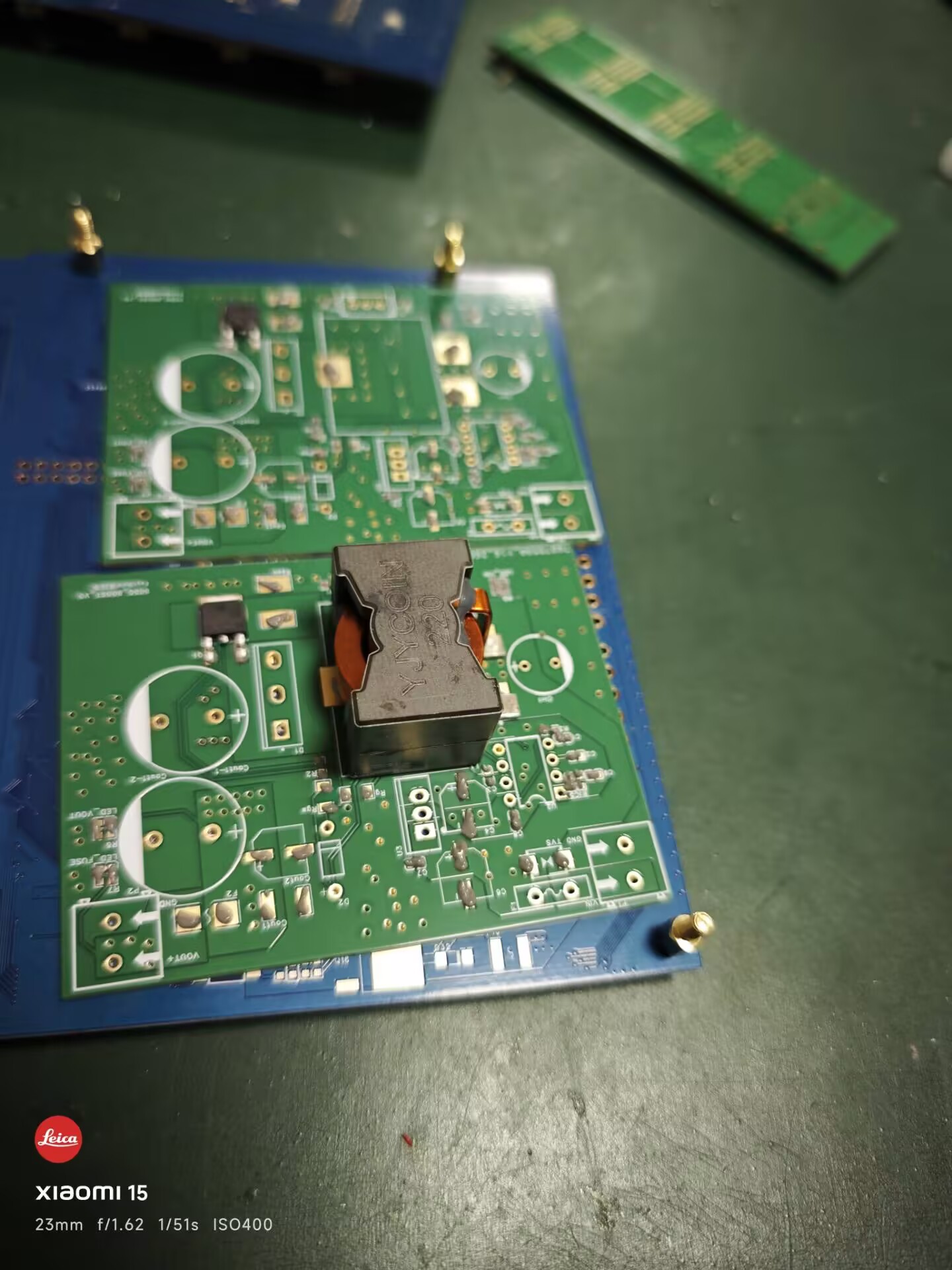

焊接照片

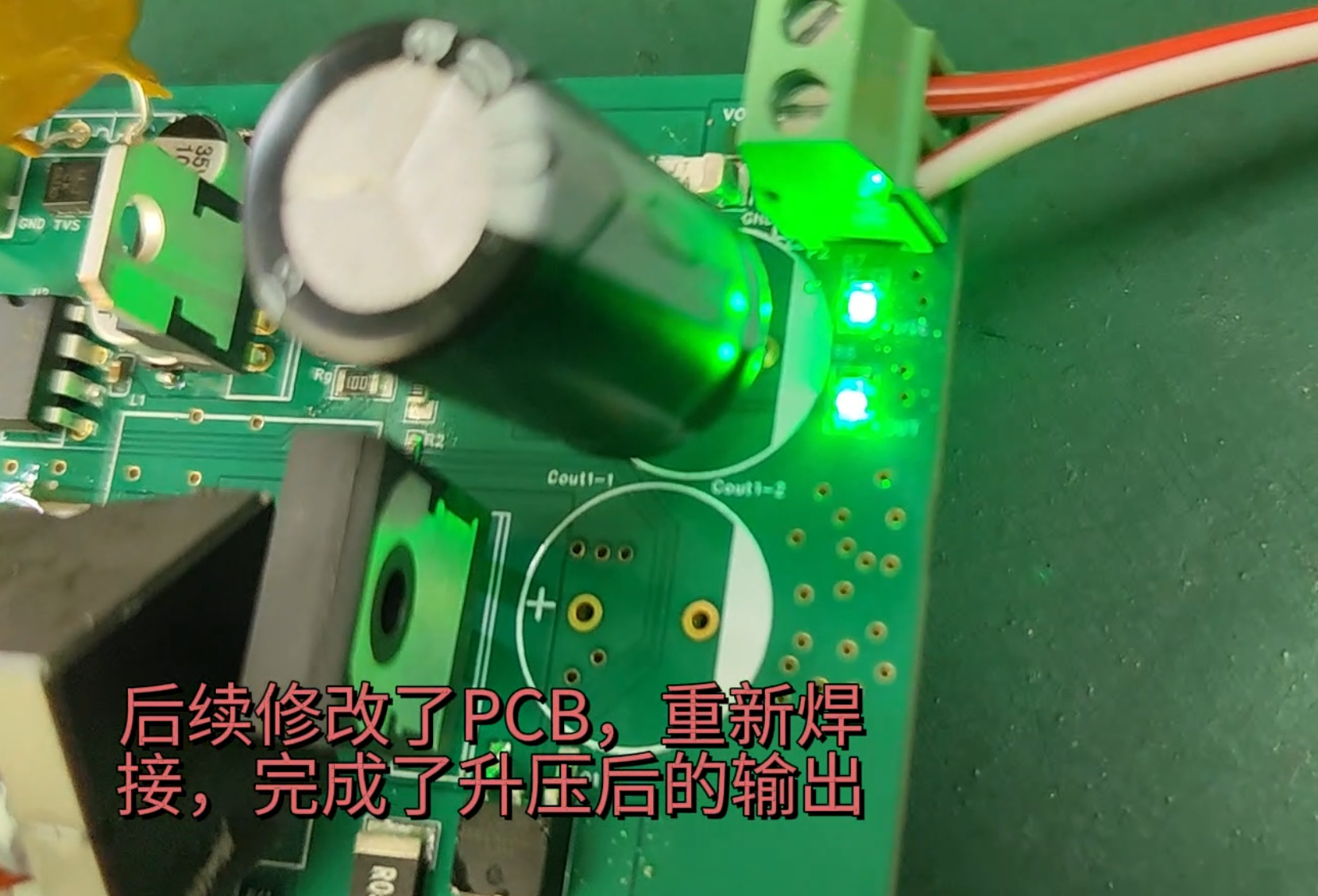

焊接完成的照片

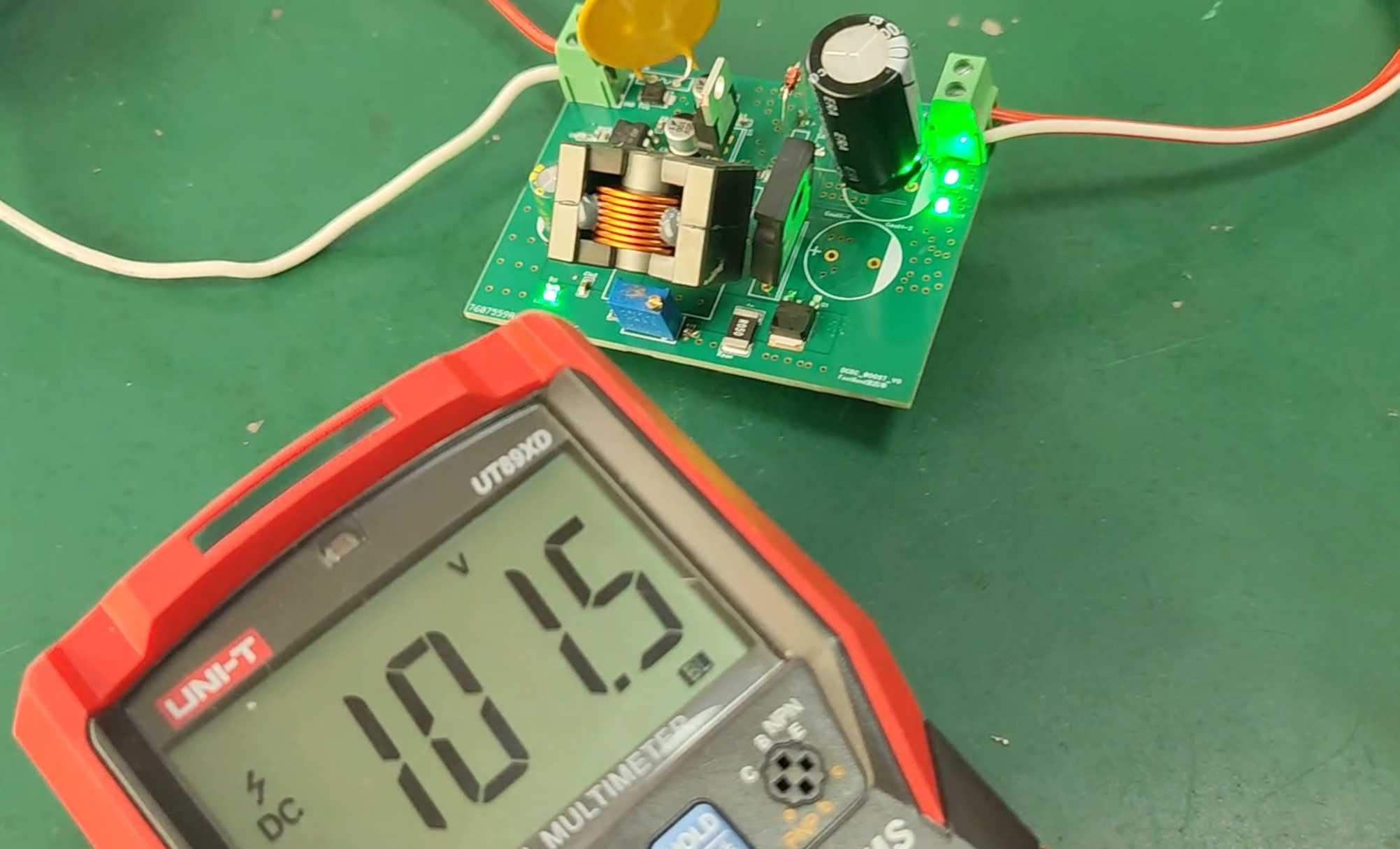

DC输出101V高压

本模块焊接调试完成后，核心功能与性能指标如下：

1. 输入输出特性
2. • 额定输入电压：24V DC，兼容 20V~28V 宽压输入
   • 输出电压范围：100V~150V DC 连续可调，调节线性度≤1%
   • 额定输出电流：2A，最大短时输出电流 2.5A
   • 空载静态功耗：≤0.5W，待机电流≤200mA
2. 效率与发热特性
3. • 满载 2A@150V 输出时，整机峰值效率≥90%，相比同功率硅 MOS 方案效率提升 8% 以上
   • 室温环境下，满载连续工作 30 分钟，GaN 管表面温升≤55℃，电感表面温升≤45℃，无过热现象
3. 输出纹波特性
4. • 满载输出时，输出低频纹波≤150mVp-p，高频尖峰≤200mVp-p，满足大部分高压供电场景的纹波要求
4. 保护功能验证
5. • 逐周期过流保护：当开关管电流超过 20A 时，立即关断 PWM 输出，有效限制短路电流
   • 输入过流保护：输入电流超过 10A 时，保险丝熔断，切断输入电源
   • 输出过流保护：输出电流超过 2.5A 时，输出保险丝熔断，保护负载与模块
   • 输入浪涌防护：可承受 ±40V 的输入瞬态浪涌，模块无损坏
5. 状态指示功能
6. • 输入电源正常时，LED_VIN 红色指示灯常亮
   • 输出电压正常时，LED_VOUT 红色指示灯常亮
   • 输出保险丝熔断时，LED_FUSE 红色指示灯常亮，提示故障

七、设计中遇到的难题和解决方法

1. 对大功率 SMD 电感封装认识不足，焊盘引脚接反

• 问题描述：对大尺寸功率电感的封装引脚定义缺乏认知，仅凭封装外形默认引脚顺序，导致 PCB 上电感的输入 / 输出焊盘完全接反，功率回路断路，上电后模块无法升压，排查了很久才定位到该问题。
• 解决方法：重新核对采购电感的官方规格书，确认引脚 1 为输入、引脚 2 为输出的正确定义，当前版本通过飞线修正了引脚接线，模块可正常工作，同时记录该问题，下一版 PCB 直接修正焊盘的网络定义，避免再次踩坑。

八、心得体会

通过本次大功率 GaN Boost 升压模块的设计与调试，我完整走完了从原理图设计、PCB 打板、焊接调试的全流程，收获了非常多的实战经验，也深刻认识到了电源设计 “细节决定成败” 的核心准则，具体心得体会如下：

1. 器件认知必须以官方 datasheet 为唯一标准，绝对不能凭经验想当然
   本次设计中踩的最大的两个坑 ——GaN 引脚接反、电感焊盘接反，本质上都是因为我对器件的封装和引脚定义缺乏严谨的认知，仅凭过往的经验默认引脚顺序，最终导致了 PCB 打板失误和器件损坏。这让我深刻意识到，无论是常用的控制器，还是特殊的功率器件，设计前必须逐字逐句阅读官方 datasheet，核对每一个引脚定义、每一个参数极限，这是电源设计最基础也是最核心的准则。
2. 大功率电源设计，功率回路是核心，散热与电气性能深度绑定
   本次设计中，GaN 管的发热情况完全取决于 PCB 的铺铜设计，当源极散热焊盘采用大面积铺铜、多过孔散热后，满载温升直接降低了 20℃以上。这让我明白，大功率电源的 PCB 设计，核心就是功率回路的优化，大电流路径必须做到最短、最粗、最直，铺铜面积直接决定了器件的散热能力和工作稳定性，没有良好的功率回路设计，再好的器件也发挥不出性能。
3. 第三代半导体 GaN 器件优势显著，但对驱动与防护要求极高
   相比传统硅 MOS 管，GaN 管的开关损耗极低，效率提升非常明显，但它的栅极氧化层更薄、耐压更低、对干扰更敏感，稍有不慎就会击穿损坏。本次设计中，我通过多次调试才完善了栅极的三级防护电路，深刻认识到 GaN 器件的使用必须 “防护优先”，栅极钳位、下拉、限流电路一个都不能少，否则极易出现炸管问题。
4. 电源调试必须遵循 “先空载、后轻载、再满载” 的原则，做好防护措施
   初期调试时，我急于验证功能，直接带载上电，结果因为接线错误烧毁了器件。后续调试中，我严格遵循空载上电先测电压、再逐步加负载的流程，同时在输入回路串联 100W 灯泡做限流保护，即使出现短路也不会烧毁器件，大幅降低了调试风险。这让我明白，高压大功率电源调试，安全永远是第一位的，必须做好防护措施，循序渐进地验证功能。

改进建议与后续优化方向

1. 下一版 PCB 将修正电感焊盘的引脚定义，同时优化电感的布局，进一步缩短功率回路长度，降低寄生电感。
2. 后续将优化环路补偿网络，提升模块的瞬态响应能力，适配动态变化的负载。
3. 增加输出过压保护电路，避免电位器损坏导致输出电压过高，烧毁负载。
4. 后续将尝试提升开关频率到 100kHz，进一步减小电感体积，提升模块的功率密度。
