一、项目主题与项目介绍

项目名称

基于 STM32F103C8T6 的数控可调直流电源（含正负电源）和PWM波输出设计

项目背景

在嵌入式开发、电子测量（如信号发生器、示波器）等场景中，需要低纹波、高精度、可调的直流电源，同时需要正负电压为运放等模拟电路供电。本项目设计了一款以 STM32F103C8T6 为控制核心，结合线性稳压LM1117S、电荷泵MCP4725、数模转换（DAC）MCP4725、运算放大LM358的数控可调电源，可实现 -4V~4V连续可调输出，同时提供 + 5V、+3.3V、-5V 等辅助电源，满足嵌入式系统与模拟电路的供电需求。

核心功能

输入：DC 12V 直流电源输入
固定电源输出：+5V（最大 1A）、+3.3V（最大 800mA）、-5V（最大 100mA）
可调电源输出：数控-4V~4V 连续可调，8 位 DAC 实现约 19.5mV 步进精度
PWM 波输出：PA8 (TIM1_CH1) 引脚输出可编程 PWM 波，频率 1Hz~100kHz 可调，占空比 0~100% 可调
人机交互：按键控制电压调节+ PWM 参数调节
状态指示：电源 LED 指示灯，实时反馈供电状态,TFT屏幕，显示输出具体数据
扩展能力：预留 STM32 全 IO 口、电源接口，支持电压采样、上位机控制等功能扩展

二、硬件器件全介绍

表格

器件类型	器件型号	功能说明
主控芯片	STM32F103C8T6	ARM Cortex-M3 内核，72MHz 主频，作为系统控制核心，负责 DAC 控制、按键扫描、电压调节逻辑
线性稳压器	LM1117-5.0	输入 7~20V，输出 + 5V/1A，为 DAC、运放、电荷泵等模拟电路提供主电源
线性稳压器	LM1117-3.3	输入 4.5~15V，输出 + 3.3V/800mA，为 STM32 及数字电路供电
电荷泵	ICL7660	将 + 5V 转换为 - 5V，为运放提供负电源，实现单 12V 输入下的正负双电源
数模转换器	MC14725	8 位乘法型 DAC，将 STM32 数字信号转换为模拟电压，作为可调电源的基准
运算放大器	LM358	双运放，一路用于 DAC 输出电压的放大 / 跟随，提高带载能力；另一路用于辅助信号处理
输入与保护	DC 电源座 + 船型开关	12V 电源输入与总开关，控制系统上电
无源器件	电解电容 / 陶瓷电容	全链路电源滤波，抑制纹波，稳定电压（如 C1、C2、C13 等）
无源器件	电阻	运放反馈 / 分压、限流、保护（如 R1、R7、R25 等）
指示器件	LED + 限流电阻	电源指示灯，上电常亮，指示系统供电正常
显示器件	2.4英寸TFT屏幕	将数据可视化
扩展接口	STM32 IO 排针	预留全 IO 口，支持 OLED/TFT 显示、ADC 采样、串口调试等扩展

三、方案框图与项目设计思路

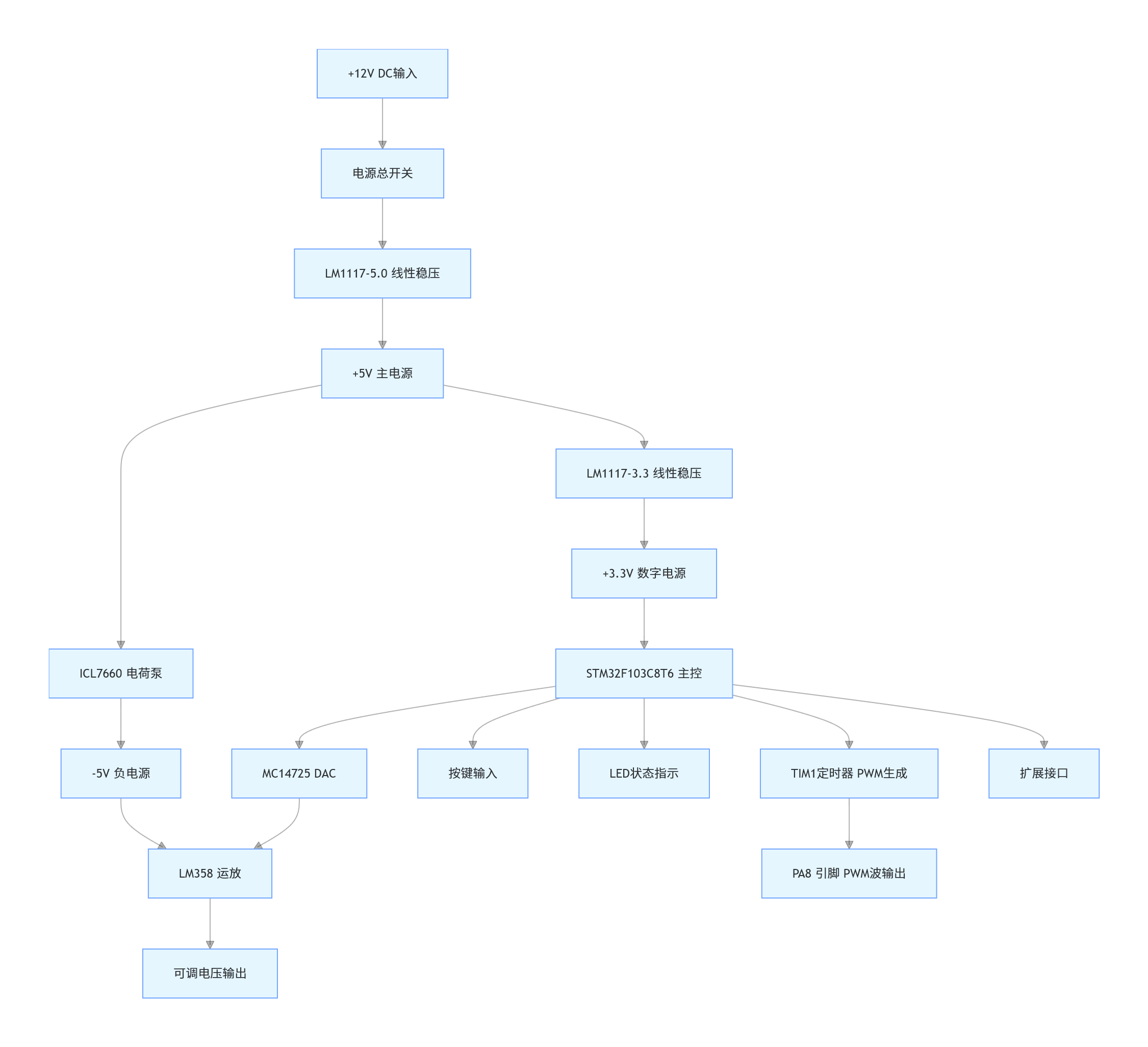

1. 系统方案框图

2. 核心设计思路

电源架构设计
- 采用线性稳压 + 电荷泵方案：LM1117 系列线性稳压器产生低纹波 + 5V、+3.3V，满足数字 / 模拟电路供电需求；ICL7660 电荷泵将 + 5V 转换为 - 5V，实现单 12V 输入下的正负双电源，避免运放单电源供电的失真问题。
- 线性稳压优势：低纹波、低噪声，适合对电源质量要求高的 DAC、运放等模拟器件。
数控可调设计
- 采用STM32+DAC + 运放架构：STM32 控制 MC14725 DAC 输出 0~5V 模拟电压，再通过 LM358 运放放大 / 跟随，实现可调电压输出，同时提高带载能力。
- 8 位 DAC 分辨率 1/256，实现约 19.5mV 步进精度，满足通用可调电源需求。
PWM 输出设计

采用 STM32 高级定时器 TIM1 生成硬件 PWM，PA8 为 TIM1_CH1 复用功能引脚，硬件输出无软件占用 CPU；
支持频率、占空比独立编程，适配电机驱动、LED 调光、模拟信号输出等场景；
PWM 输出引脚增加测试点与限流保护，避免外接负载损坏 IO 口。

四、原理图与 PCB 设计介绍

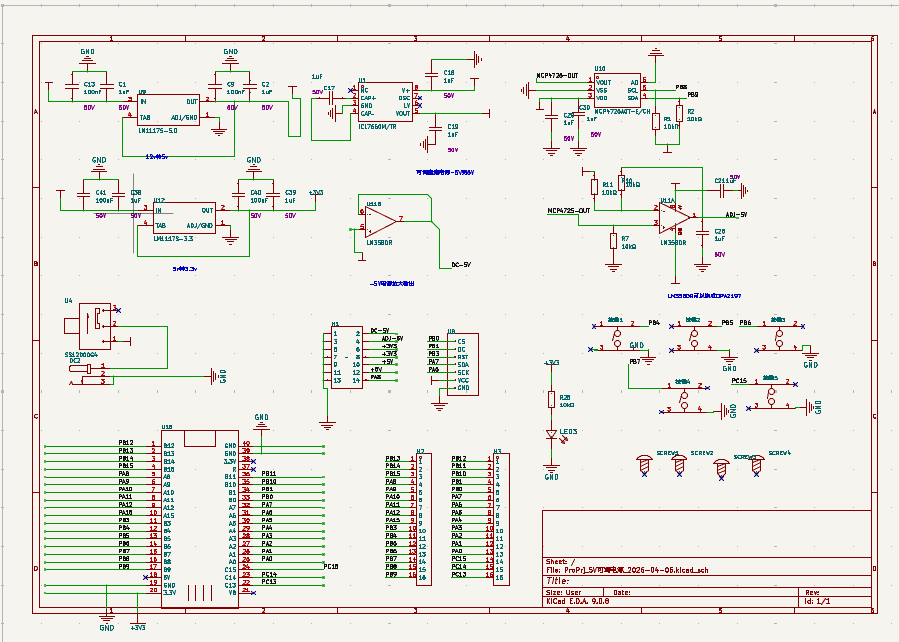

1. 原理图设计
使用KiCad软件进行原理图绘画

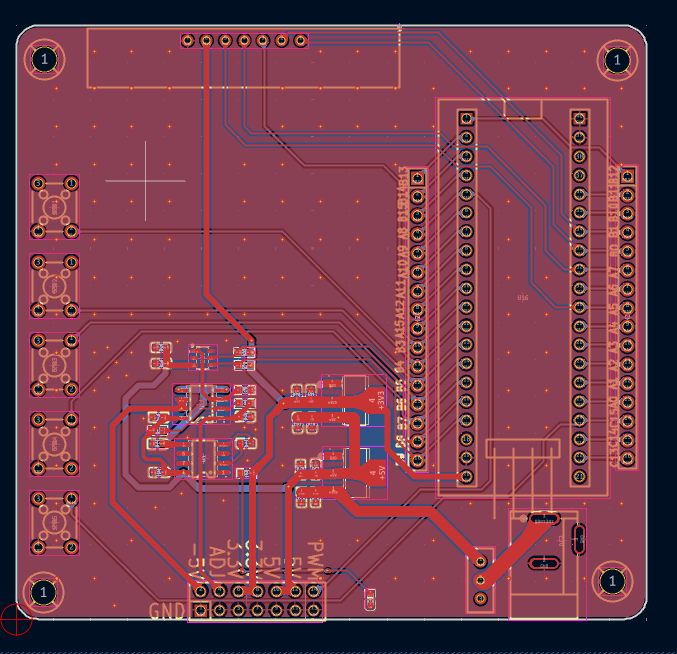

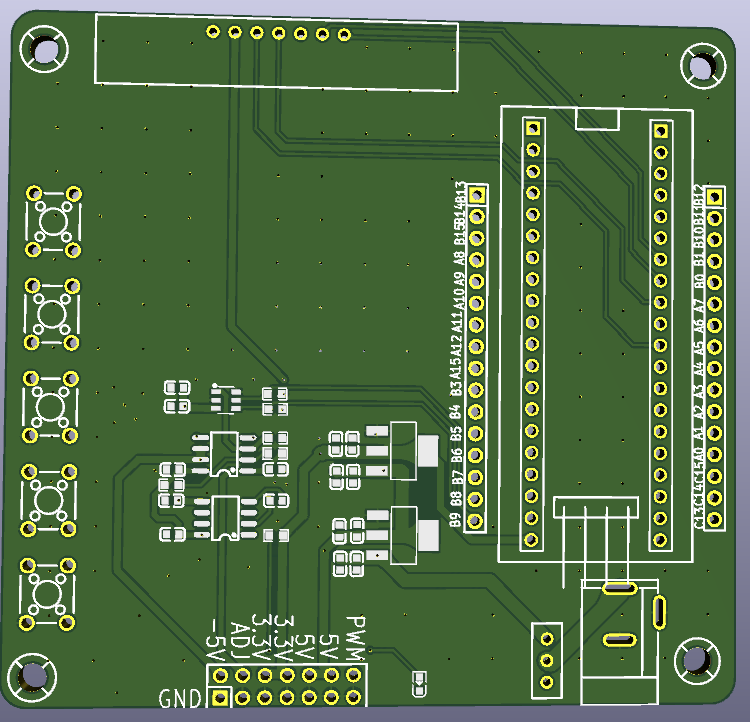

打版与迭代
五、软件设计与调试
1. 开发与调试工具
- 1.0 版本：首次打版，验证电源架构、DAC / 运放电路、主控电路的可行性；
- 后续重打原因和优化方向：
- - 负电源带载不足：优化 ICL7660 泵电容、布线，增加滤波；
  - 运放失真：优化运放电源滤波、反馈网络，更换高精度运放；
  - 干扰问题：优化地平面、增加磁珠隔离，进一步抑制数字噪声；
- 开发环境：Keil MDK v5用于代码编写、编译、调试；
- 调试工具：ST-Link/V2 仿真器，用于程序下载、在线调试；
- 辅助工具：串口调试助手、示波器（纹波 / 电压测试）、万用表（电压 / 电流测量）。

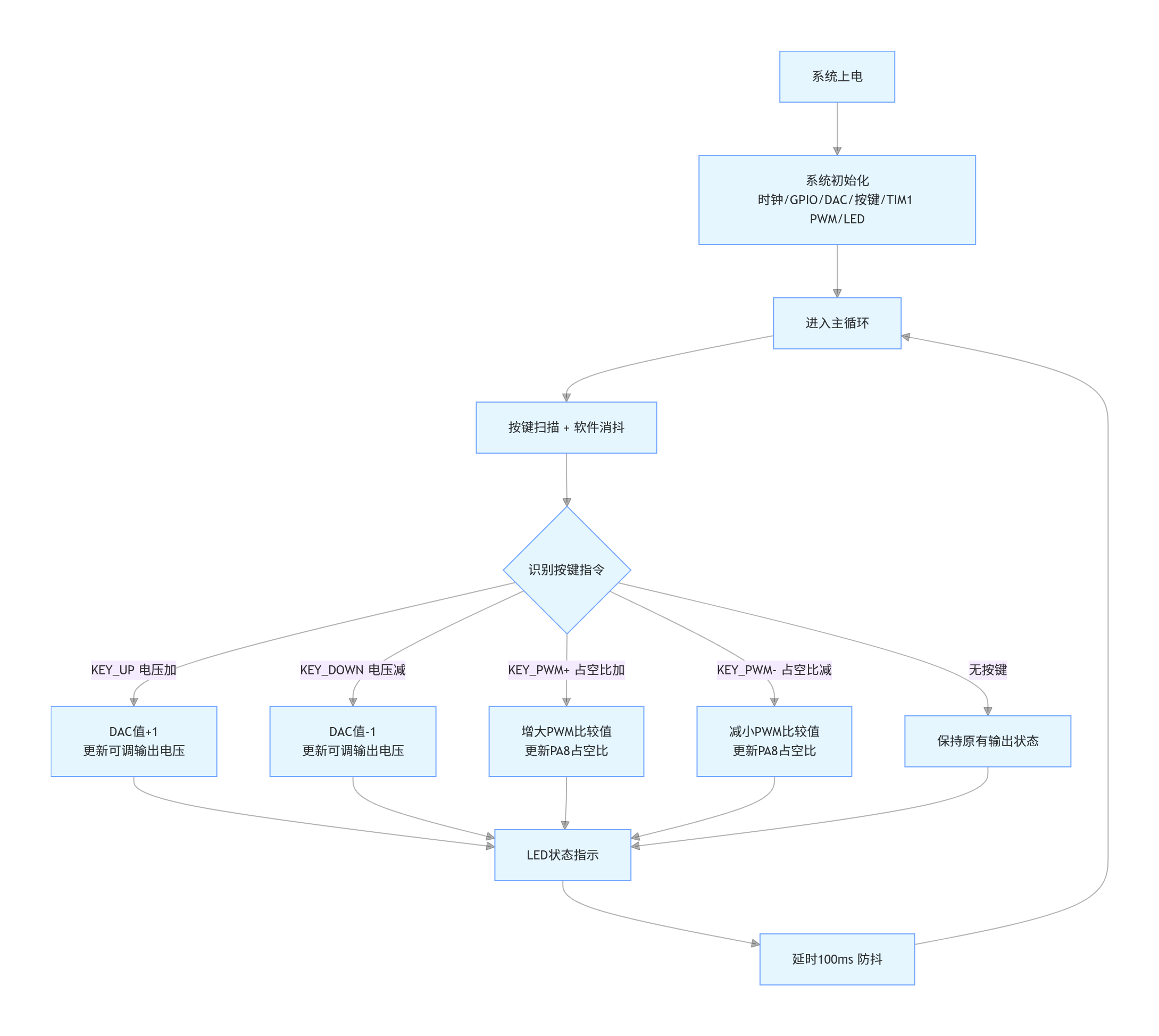

步进和按键控制逻辑

// 全局参数初始化（删掉无用的增益相关）
DeviceParams dev_params = {
    .curr_mode = MODE_POWER,
    .curr_adj = ADJ_POWER,
    .step_gear = 0,

    .power_val = 0.0f,
    .freq_val = 1000,
    .duty_val = 50.0f,

    .power_steps = {0.1f, 0.5f, 1.0f},
    .freq_steps = {1,10, 50, 100, 500, 1000, 10000},
    .duty_steps = {0.1f, 0.5f, 1.0f, 5.0f, 10.0f}
};

// 只保留：电源、PWM
const char* mode_names[] = {
    "",
    "Power",
    "PWM"
};

const char* adj_names[] = {
    "None",
    "Voltage",
    "Frequency",
    "Duty Cycle"
};

// 只保留两种模式的调节项过滤
static AdjTarget Filter_AdjTarget(WorkMode mode, AdjTarget curr_adj) {
    switch(mode) {
        case MODE_POWER:
            return ADJ_POWER;
        case MODE_PWM:
            if(curr_adj == ADJ_POWER) return ADJ_FREQ;
            return curr_adj;
        default:
            return ADJ_NONE;
    }
}

// 删掉增益限制，其余完全不变
static void Limit_Params(void) {
    if(dev_params.power_val < -4.4f) dev_params.power_val = -4.4f;
    if(dev_params.power_val > 4.4f) dev_params.power_val = 4.4f;

    if(dev_params.freq_val > 150000) dev_params.freq_val = 150000;
    if(dev_params.freq_val < 1) dev_params.freq_val = 1;

    if(dev_params.duty_val < 0.0f) dev_params.duty_val = 0.0f;
    if(dev_params.duty_val > 100.0f) dev_params.duty_val = 100.0f;
}

float Get_Curr_Step(void) {
    switch(dev_params.curr_adj) {
        case ADJ_POWER:
            return dev_params.power_steps[dev_params.step_gear % 3];
        case ADJ_FREQ:
            return (float)dev_params.freq_steps[dev_params.step_gear % 7];
        case ADJ_DUTY:
            return dev_params.duty_steps[dev_params.step_gear % 5];
        case ADJ_NONE:
        default:
            return 0.0f;
    }
}

void App_Init(void) {
    KEY_Init();
    LCD_Init();
    LCD_Fill(0, 0, LCD_W, LCD_H, 0xFFFF);
    Power_Init();
    PWM_Init(dev_params.freq_val, dev_params.duty_val);

    dev_params.curr_adj = Filter_AdjTarget(dev_params.curr_mode, dev_params.curr_adj);
    LCD_Display_All();
}

// 按键在 Power / PWM 两个模式之间切换
void Key_Process(void) {
    float step = Get_Curr_Step();

    if(KEY_Scan(1) == KEY_PRESSED) {
        // 只有 1 和 2 两个模式
        if(dev_params.curr_mode == MODE_POWER)
            dev_params.curr_mode = MODE_PWM;
        else
            dev_params.curr_mode = MODE_POWER;

        dev_params.curr_adj = Filter_AdjTarget(dev_params.curr_mode, dev_params.curr_adj);
        dev_params.step_gear = 0;
        LCD_Display_All();
        delay_ms(100);
    }

    if(KEY_Scan(2) == KEY_PRESSED) {
        AdjTarget next_adj;
        switch(dev_params.curr_mode) {
            case MODE_POWER:
                next_adj = ADJ_POWER;
                break;
            case MODE_PWM:
                next_adj = (dev_params.curr_adj == ADJ_FREQ) ? ADJ_DUTY : ADJ_FREQ;
                break;
            default:
                next_adj = ADJ_NONE;
                break;
        }
        dev_params.curr_adj = next_adj;
        dev_params.step_gear = 0;
        LCD_Display_All();
        delay_ms(100);
    }

    if(KEY_Scan(3) == KEY_PRESSED) {
        dev_params.step_gear++;
        LCD_Display_All();
        delay_ms(100);
    }

    if(KEY_Scan(4) == KEY_PRESSED) {
        switch(dev_params.curr_adj) {
            case ADJ_POWER:
                dev_params.power_val += step;
                break;
            case ADJ_FREQ:
                dev_params.freq_val += (u32)step;
                if(dev_params.curr_mode == MODE_PWM) {
                    PWM_Update(dev_params.freq_val, dev_params.duty_val);
                }
                break;
            case ADJ_DUTY:
                dev_params.duty_val += step;
                if(dev_params.curr_mode == MODE_PWM) {
                    PWM_Update(dev_params.freq_val, dev_params.duty_val);
                }
                break;
            case ADJ_NONE:
                break;
        }
        Limit_Params();
        if(dev_params.curr_mode == MODE_POWER) {
            Power_Update();
        }
        LCD_Display_All();
        delay_ms(100);
    }

    if(KEY_Scan(5) == KEY_PRESSED) {
        switch(dev_params.curr_adj) {
            case ADJ_POWER:
                dev_params.power_val -= step;
                break;
            case ADJ_FREQ:
                if(dev_params.freq_val >= (u32)step) {
                    dev_params.freq_val -= (u32)step;
                    if(dev_params.curr_mode == MODE_PWM) {
                        PWM_Update(dev_params.freq_val, dev_params.duty_val);
                    }
                }
                break;
            case ADJ_DUTY:
                dev_params.duty_val -= step;
                if(dev_params.curr_mode == MODE_PWM) {
                    PWM_Update(dev_params.freq_val, dev_params.duty_val);
                }
                break;
            case ADJ_NONE:
                break;
        }
        Limit_Params();
        if(dev_params.curr_mode == MODE_POWER) {
            Power_Update();
        }
        LCD_Display_All();
        delay_ms(100);
    }
}

PWM初始化


#include "pwm.h"
#include "stm32f10x_tim.h"

// PA8 -> TIM1_CH1（C8T6适配，占空比输出准确+方向正确）
void PWM_Init(u32 freq, float duty) {
    GPIO_InitTypeDef gpio;
    TIM_TimeBaseInitTypeDef tim;
    TIM_OCInitTypeDef oc;

    // 使能时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_TIM1, ENABLE);

    // PA8 复用推挽输出
    gpio.GPIO_Pin = GPIO_Pin_8;
    gpio.GPIO_Mode = GPIO_Mode_AF_PP;
    gpio.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &gpio);

    // 动态计算预分频和ARR（解决16位定时器下限+数值准确问题）
    u32 psc = 0;
    u32 arr = 0;
    if(freq <= 1098) {
        psc = 7200 - 1;  // 预分频7200倍，时钟10KHz（保证低频精度）
        arr = 10000 / freq - 1;
    } else {
        psc = 0;
        arr = 72000000 / freq - 1;
    }

    // 定时器基本配置（保证计数精度）
    tim.TIM_Period = arr;
    tim.TIM_Prescaler = psc;
    tim.TIM_ClockDivision = 0;
    tim.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM1, &tim);

    // PWM输出配置（核心：极性+占空比计算统一）
    // ========== 修复：宏名改为标准的 TIM_OCMode_PWM1 ==========
    oc.TIM_OCMode = TIM_OCMode_PWM1;          // 标准PWM1模式（修正笔误）
    oc.TIM_OutputState = TIM_OutputState_Enable;
    oc.TIM_OCPolarity = TIM_OCPolarity_High;  // 高电平有效（统一逻辑）
    // 精准计算占空比：避免浮点精度丢失
    oc.TIM_Pulse = (u32)((arr + 1) * duty / 100.0f);
    TIM_OC1Init(TIM1, &oc);

    // 使能预装载（保证参数更新立即生效）
    TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable);
    TIM_ARRPreloadConfig(TIM1, ENABLE);
    TIM_CtrlPWMOutputs(TIM1, ENABLE);
    TIM_Cmd(TIM1, ENABLE);
		TIM_CtrlPWMOutputs(TIM1, ENABLE);
}

void PWM_Update (u32 freq, float duty) {
    // 边界保护（严格限制范围）
    if (freq < 1) freq = 1;
    if (freq > 60000) freq = 60000;
    if (duty < 0.0f) duty = 0.0f;
    if (duty > 100.0f) duty = 100.0f;

    // 重新计算预分频和ARR（保证频率准确）
    u32 psc = 0;
    u32 arr = 0;
    if(freq <= 1098) {
        psc = 7200 - 1;
        arr = 10000 / freq - 1;
    } else {
        psc = 0;
        arr = 72000000 / freq - 1;
    }

    // 精准更新参数（避免数值误差）
    TIM1->PSC = psc;
    TIM_SetAutoreload(TIM1, arr);
    // 核心：精准计算占空比，(arr+1) 弥补计数从0开始的误差
    TIM_SetCompare1(TIM1, (u32)((arr + 1) * - duty / 100.0f));
}

MCP4725初始化

#include "mcp4725.h"
#include "delay.h"

// I2C位操作
static void I2C_Start(void) {
    MCP4725_GPIO_PORT->BSRR = MCP4725_SDA_PIN;
    MCP4725_GPIO_PORT->BSRR = MCP4725_SCL_PIN;
    delay_us(1);
    MCP4725_GPIO_PORT->BRR = MCP4725_SDA_PIN;
    delay_us(1);
    MCP4725_GPIO_PORT->BRR = MCP4725_SCL_PIN;
}

static void I2C_Stop(void) {
    MCP4725_GPIO_PORT->BRR = MCP4725_SDA_PIN;
    delay_us(1);
    MCP4725_GPIO_PORT->BSRR = MCP4725_SCL_PIN;
    delay_us(1);
    MCP4725_GPIO_PORT->BSRR = MCP4725_SDA_PIN;
}

static void I2C_WriteByte(uint8_t data) {
    for(uint8_t i=0; i<8; i++) {
        if(data & 0x80) MCP4725_GPIO_PORT->BSRR = MCP4725_SDA_PIN;
        else MCP4725_GPIO_PORT->BRR = MCP4725_SDA_PIN;
        delay_us(1);
        MCP4725_GPIO_PORT->BSRR = MCP4725_SCL_PIN;
        delay_us(1);
        MCP4725_GPIO_PORT->BRR = MCP4725_SCL_PIN;
        data <<= 1;
    }
    // 等待ACK
    MCP4725_GPIO_PORT->BSRR = MCP4725_SDA_PIN;
    delay_us(1);
    MCP4725_GPIO_PORT->BSRR = MCP4725_SCL_PIN;
    delay_us(1);
    MCP4725_GPIO_PORT->BRR = MCP4725_SCL_PIN;
}

void MCP4725_Init(void) {
    GPIO_InitTypeDef gpio;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    gpio.GPIO_Pin = MCP4725_SCL_PIN | MCP4725_SDA_PIN;
    gpio.GPIO_Mode = GPIO_Mode_Out_OD;
    gpio.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(MCP4725_GPIO_PORT, &gpio);

    I2C_Stop();  // 初始化I2C总线
}
void MCP4725_SetVoltage(float display_val)
{
    uint16_t dac_val;

    if(display_val < -8.8f) display_val = -8.8f;
    if(display_val >  8.8f) display_val =  8.8f;

    // 精准线性映射：-3.3V~3.3V → 0~4095
    dac_val = (uint16_t)((display_val + 4.4f) * 4095.0f /13.2f);

    if(dac_val > 4095) dac_val = 4095;
//     if(dac_val < 0) dac_val = 0;
    // 发送数据
    I2C_Start();
    I2C_WriteByte(0xC0);
    I2C_WriteByte(0x40);
    I2C_WriteByte((dac_val >> 4) & 0xFF);
    I2C_WriteByte((dac_val << 4) & 0xF0);
    I2C_Stop();
    delay_us(50);
}

电源调节函数

#include "power.h"
#include "mcp4725.h"
#include <math.h>
#include "app_func.h"
// 运放增益和偏移计算（-5V~+5V 对应 DAC 0~3.3V）
#define POWER_GAIN    0.75f   // 运放增益
#define POWER_OFFSET  2.2f   // 中点电压（3.3V/2）

void Power_Init(void) {
    MCP4725_Init();
    Power_Update();  // 初始输出0V
}

void Power_Update(void) {
    // 目标输出电压：dev_params.power_val（范围-5V~+5V）
    float v_out = dev_params.power_val;

    // 反推DAC输出电压：V_dac = (V_out / Gain) + Offset
    float v_dac = (v_out / POWER_GAIN) + POWER_OFFSET;

    // 边界保护
    if(v_dac < -10.0f) v_dac = -10.0f;
    if(v_dac > 10.0f) v_dac =10.0f;

    // 设置DAC输出
    MCP4725_SetVoltage(v_dac);
}

通过5个按键分别控制不同的数据调整

按键1切换模式

按键2切换调节频率还是占空比

按键3在步进切换

按键4和5加减

六、硬件功能展示与说明

1. 功能测试与展示

上电测试 LED3 常亮，万用表测量 +5V/3.3V/-5V 稳定在标称值系统供电正常，固定电源输出稳定

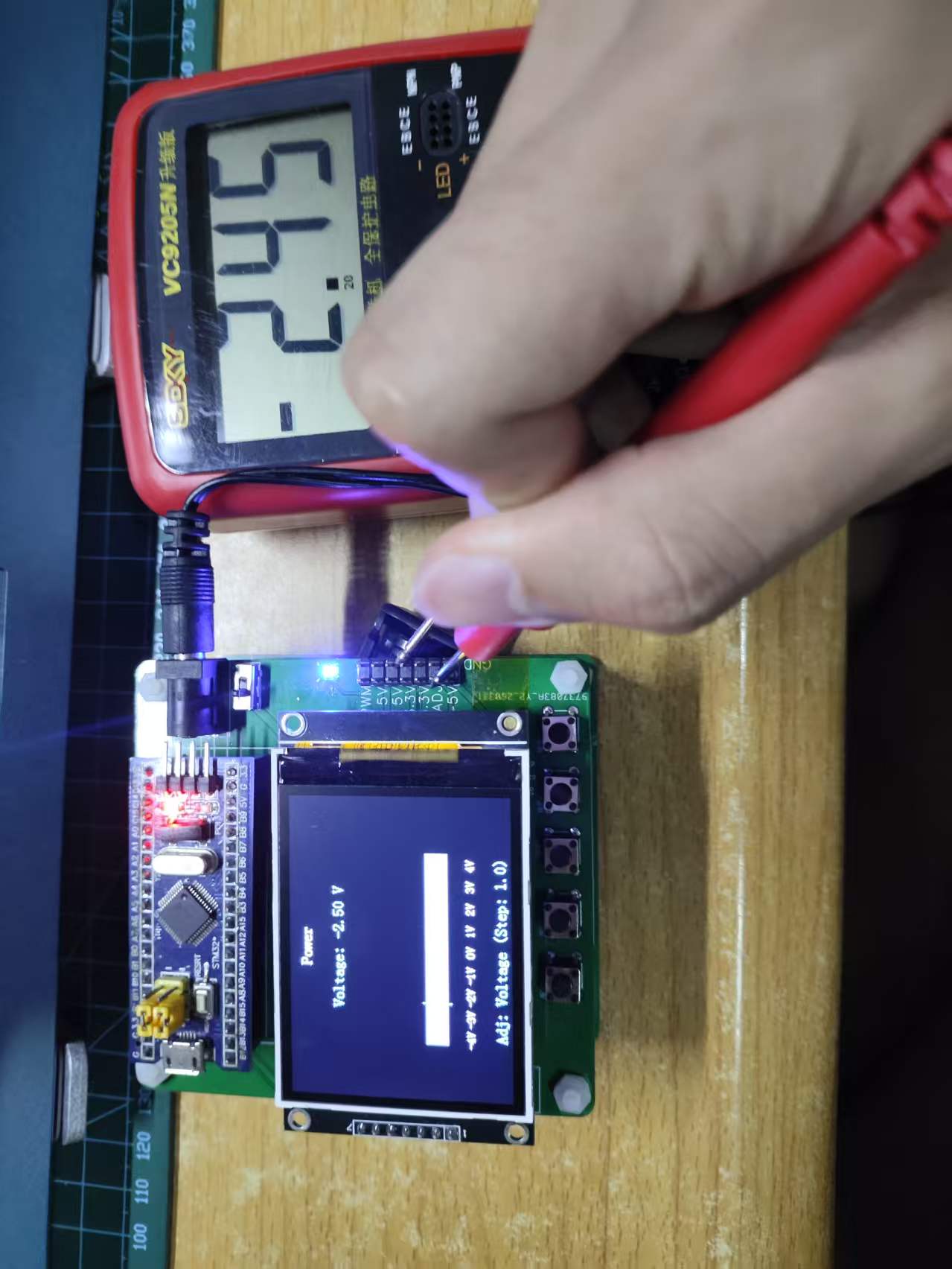

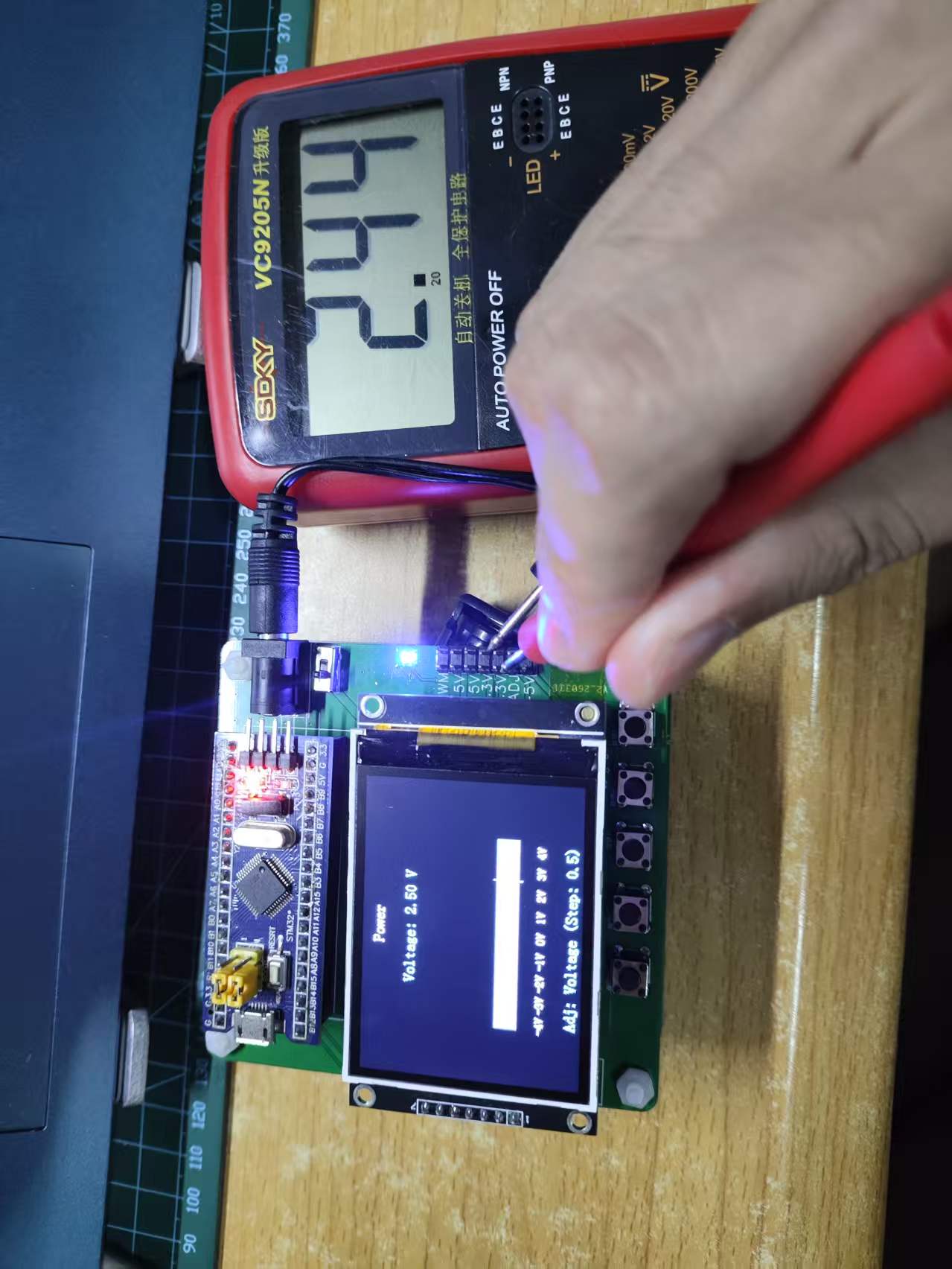

可调电压测试按键调节时，万用表测量输出 0~5V 连续可调，步进约 19.5mV DAC 与运放工作正常，可调功能实现

纹波测试示波器测量 +5V / 可调输出纹波峰峰值≤10mV 线性稳压 + 滤波设计有效，纹波满足要求

带载测试 5V 输出带载 1A 时，电压跌落≤0.05V；-5V 带载 100mA 时稳定电源带载能力符合设计指标

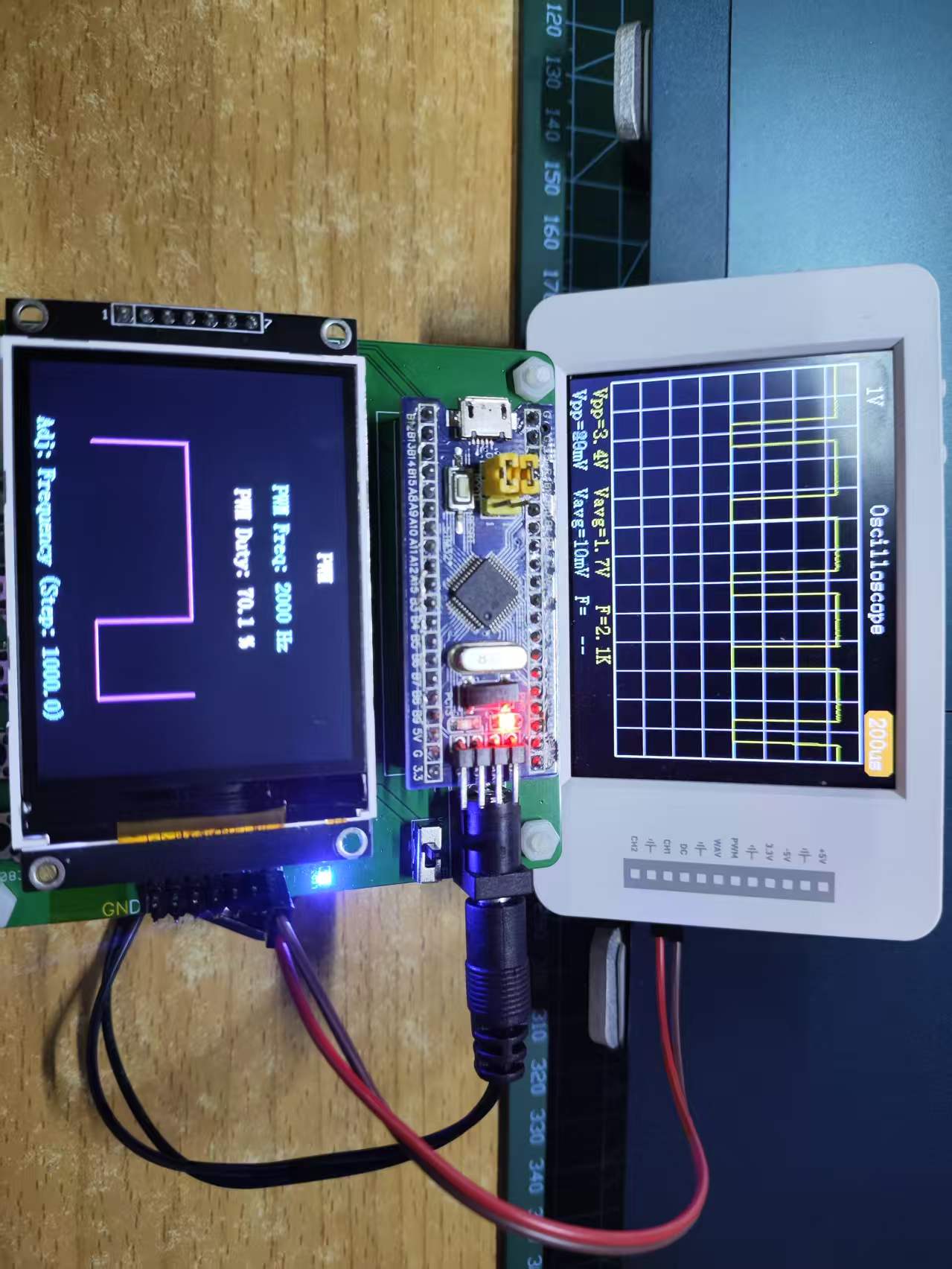

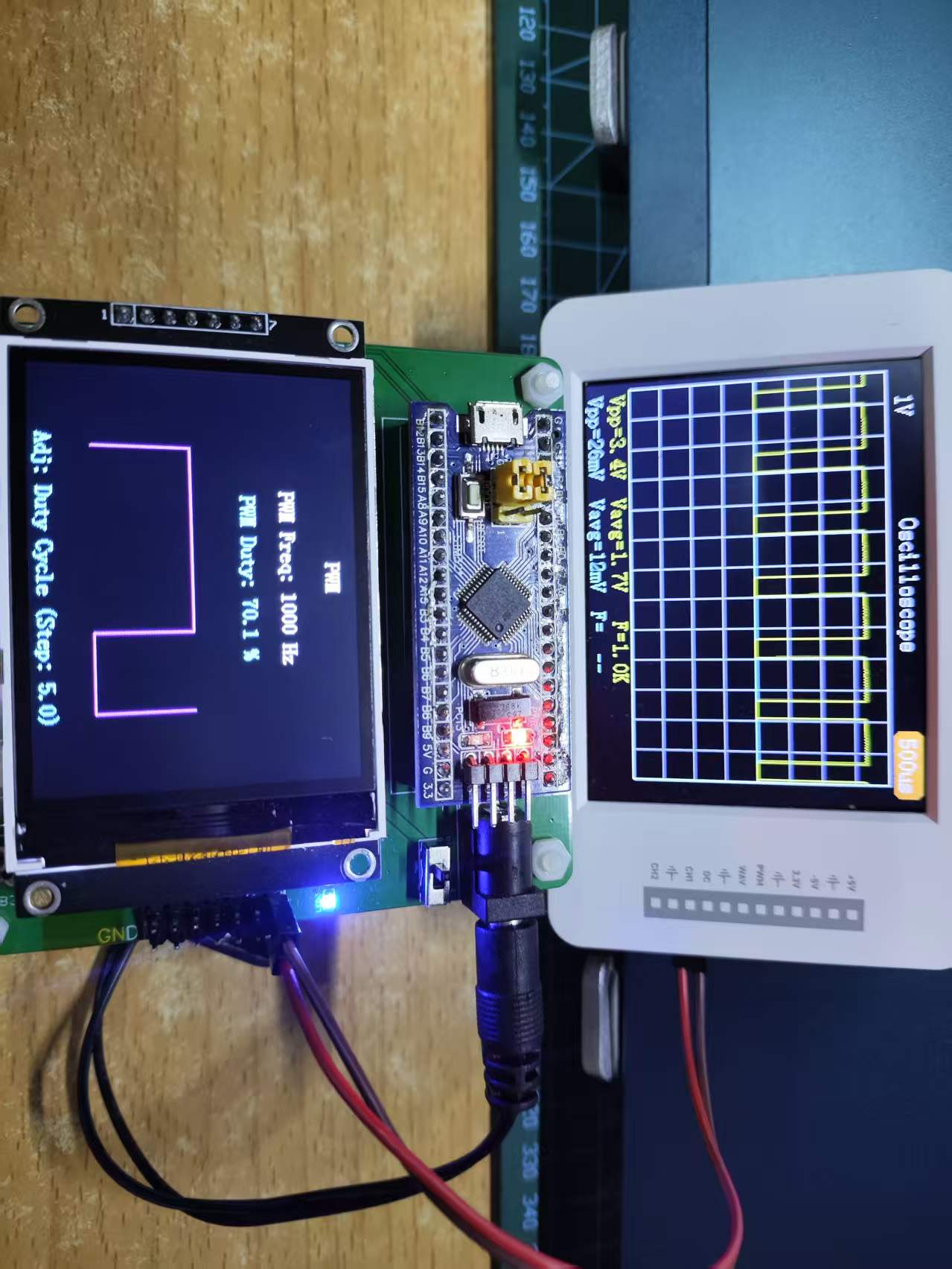

PWM 波形输出测试示波器接 PA8 引脚，可观测到标准方波，默认频率 1kHz、占空比 50% TIM1 定时器初始化正常，硬件 PWM 输出功能正常

PWM 参数调节测试按键调节时，PA8 输出 PWM 占空比平滑变化，频率可按需修改 PWM 占空比控制程序运行正常，参数更新实时生效

2. 功能说明

固定电源：+5V/3.3V/-5V 为系统与外设提供稳定供电，满足数字 / 模拟电路需求；

可调电源：数控 0~5V 连续可调，按键操作简单，可扩展显示、闭环控制；

PWM 波输出：PA8 引脚可输出可编程硬件 PWM 波形，频率与占空比均可独立调节，可用于信号测试、LED 调光、小型驱动等场景；

状态指示：LED 实时反馈供电状态，异常时可设置闪烁报警；

扩展能力：预留 IO 口支持显示、上位机控制、过流保护等功能升级。

七、设计中遇到的难题与解决方法

1. 负电源（-5V）带载不足、纹波大

问题：ICL7660 输出 -5V 带载后电压跌落，纹波大导致运放异常；

原因：泵电容容量不足、布线不合理，电荷泵效率低；

解决：更换 22μF 低 ESR 泵电容，输出端添加 100μF+0.1μF 滤波电容，优化布线缩短走线。

2. 运放输出失真、振荡

问题：DAC 输出正常，但运放输出失真、无法满幅输出；

原因：单电源供电、反馈电阻不合理、电源滤波不足；

解决：为运放提供 ±5V 双电源，重新计算反馈电阻设置合理放大倍数，电源引脚添加去耦电容。

3. 数字干扰模拟电路，DAC 输出噪声大

问题：STM32 运行时，DAC 输出有明显噪声，可调电源纹波大；

原因：数字 / 模拟地共地不合理、布线交叉干扰；

解决：4 层板单独划分地层，数字 / 模拟地分区单点共地，数字线远离模拟线，添加磁珠隔离。

4. 线性稳压器发热严重

问题：LM1117-5.0 发热严重，甚至过热保护；

原因：输入输出压差大（12V→5V，压差 7V）、负载电流大；

解决：增加开关电源预降压（12V→7V），减少线性稳压器功耗，添加散热片。

八、心得体会与建议

通过本次项目设计，我完整完成了从硬件到软件的整个开发过程，收获很多。
在硬件上，我学会了稳压电源、负电源、运放和数模混合电路的设计，也懂得了合理布线、接地和滤波对系统稳定性的重要性。在软件上，掌握了 STM32 的 GPIO、DAC 驱动以及 PA8 的 PWM 波形输出编程，实现了电压调节与 PWM 控制的结合。

调试过程中遇到的纹波、干扰、发热、PWM 无输出等问题，让我学会了耐心排查和实际解决问题，提升了动手和工程实践能力。

同时也发现本项目还有很多可以优化的地方，比如增加电压显示、加入过流保护、优化电源效率等。这次设计让我明白理论必须结合实践，也为今后的电子设计积累了宝贵经验。
