1. 项目背景与设计初衷

本项目是电源——桌面调试电源方向。

在电子工程师的日常研发工作中，直流稳压电源（如24V/12V）是核心动力源。然而，标准电源模块通常仅提供1-2组接线端子，当工位上需要同时为驱动器、控制器、传感器及散热风扇等多个负载供电时，往往会出现“一孔塞多线”的窘境，导致接触不良甚至短路风险。

本项目旨在设计一款低成本、高可靠性、易于安装的直流电源扩展坞。其核心价值在于：

• 一变多扩展：将1路电源输入扩展为8路独立输出。
• 三重防护：集成自恢复过流保护、瞬态电压抑制（TVS）和NMOS防反接/防倒灌电路。
• 灵活安装：多规格M3螺丝孔位，适配洞洞板或铝型材支架。

2. 核心硬件选型方案

针对“高效与成本平衡”的原则，项目选用了以下关键元器件：

RUEF500得捷链接 SMCJ30CA得捷链接

3. 系统方案与原理分析

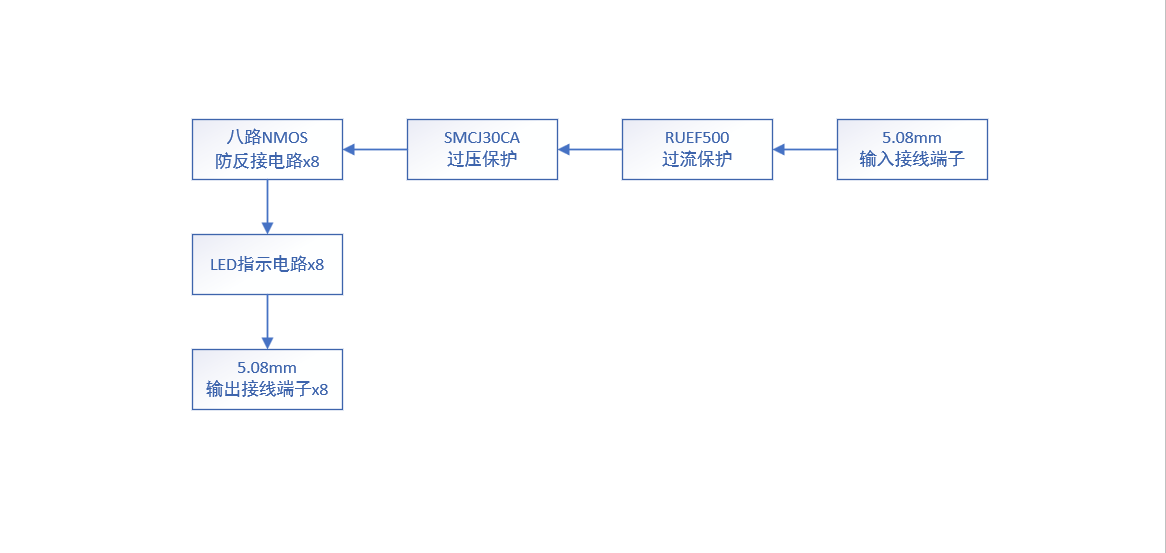

3.1 方案框图

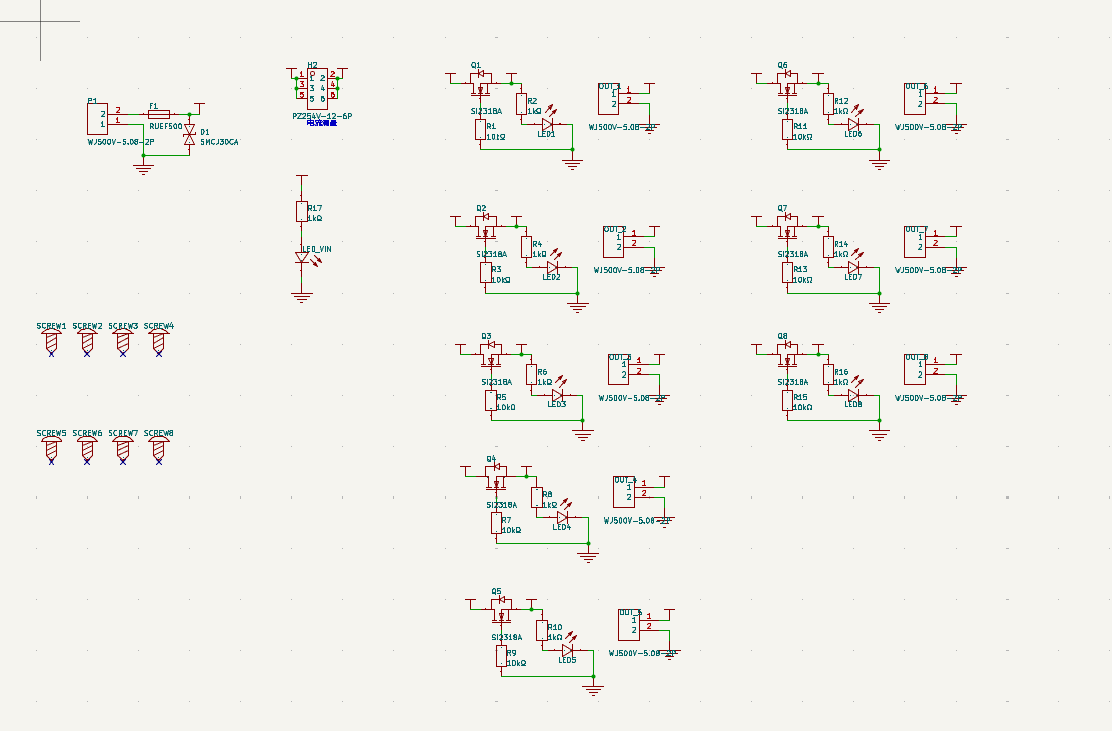

3.2 详细原理说明

• 输入端保护：电源自5.08mm接线端子进入，首经RUEF500进行总电流限制。并联的SMCJ30CA双向TVS不仅能抑制正向浪涌，也能在极极端情况下对错接高压起到钳位作用。
• 状态指示系统：
• • 主指示灯：输入端并联LED，指示总线是否有电。
  • 通道指示灯：在各路输出端并联LED。若某路负载异常导致MOS管截止或保险丝熔断，对应指示灯熄灭，方便快速定位故障。
• NMOS防反接与防倒灌逻辑：
• • 正向供电：当VIN正常接入时，栅极（Gate）通过偏置电阻获得高电平，Vgs > Vth，NMOS完全导通，电流由D极流向S极，压降极小（约0.1V以内）。
  • 反接保护：若输入极性接反，栅极电压为低，NMOS迅速切断，防止反向电流烧毁负载。
  • 防倒灌：当输出端存在电池或储能电容且电压高于输入总线时，通过检测Vgs电位，NMOS可有效阻止电流回流至总线，避免干扰其他通道。

4. PCB设计与物理结构

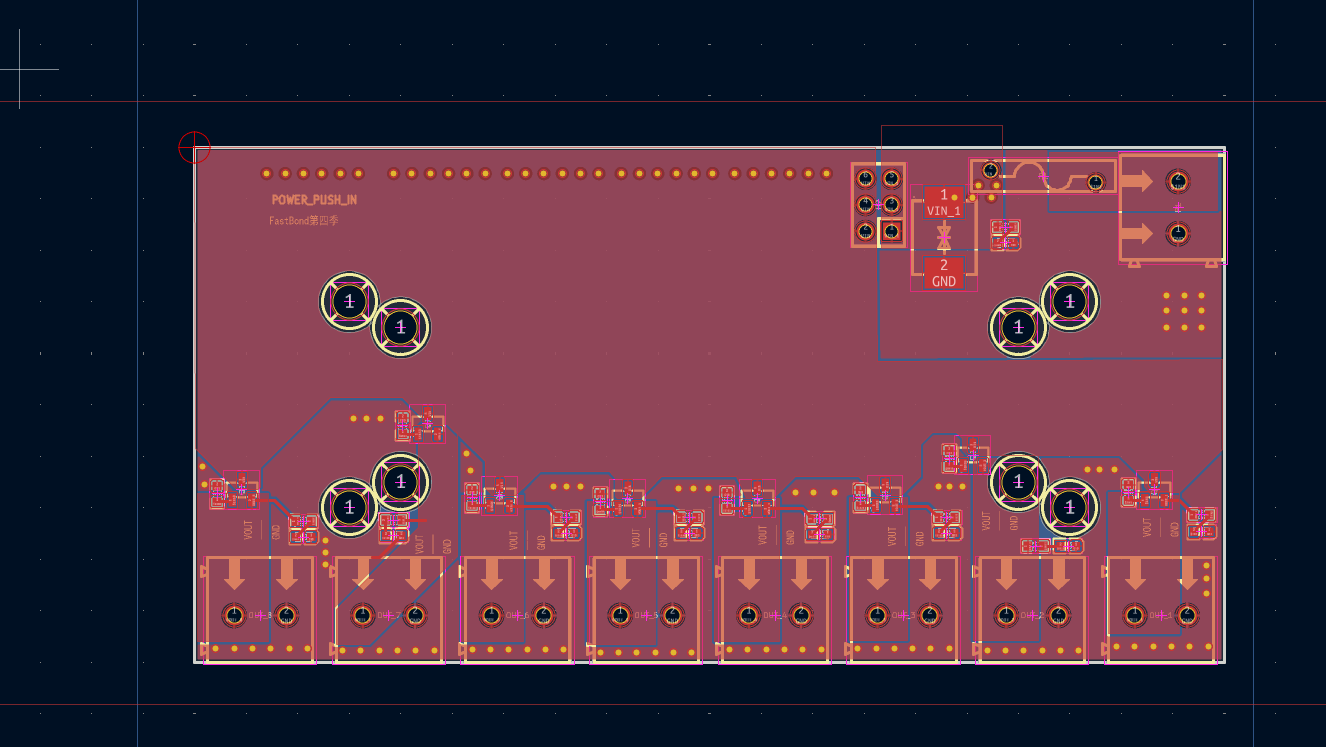

4.1 电路板布局特色

• 大电流承载：PCB采用双层板设计。Top层作为主要电流路径，进行大面积铺铜（Polygon Pour）处理，降低线损；Bottom层作为GND参考平面，确保信号完整性与散热。
• 过孔矩阵：在NMOS管及接线端子附近布置大量过孔（Vias），连接上下两层GND，提升载流能力并辅助散热。
• 间距优化：所有接线端子均采用5.08mm间距，确保在连接2.5平方毫米粗导线时仍有足够的绝缘距离。
• 预留跳线接口：可使用跳线帽连接电源，方便连接电流表等测试设备

4.2 机械结构设计

针对工程师工位的多样化需求，板载了8路M3定位孔：

• 内侧四孔（15mm间距）：适配常见的小型塑料支架。
• 外侧四孔（20mm间距）：适配标准的工业洞洞板或铝型材滑块。
• 垫高设计：预留孔位可安装铜柱，使PCB悬空防止底部焊点短路工位上的金属杂物。

5. 项目亮点总结

1. 高效率防反接：弃用传统二极管防反接方案，采用NMOS低压降方案，大幅降低了发热量，无需额外加装散热片。
2. 可视化诊断：通过总线和分支的双重LED指示，实现故障点的秒级排查。
3. 模块化扩展：预留H2排针接口，不仅可以用于高精度电流表串接测量，更支持多个扩展坞级联，理论上可无限扩展工位电源接口。
4. 工业化接口：全板采用螺钉式接线端子，连接稳固，杜绝了杜邦线、鳄鱼夹易脱落导致的实验事故。

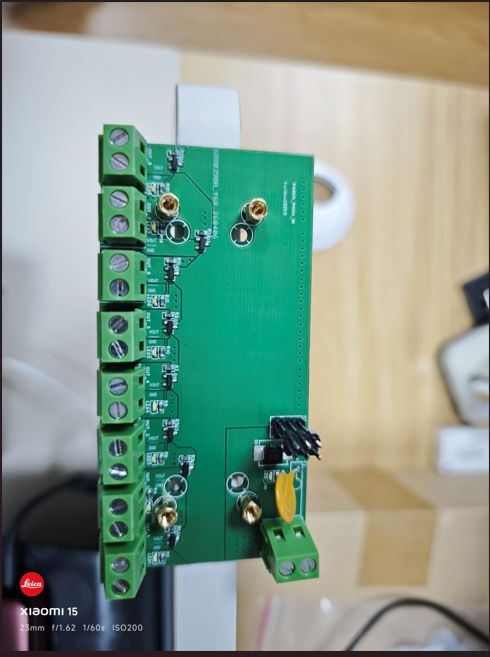

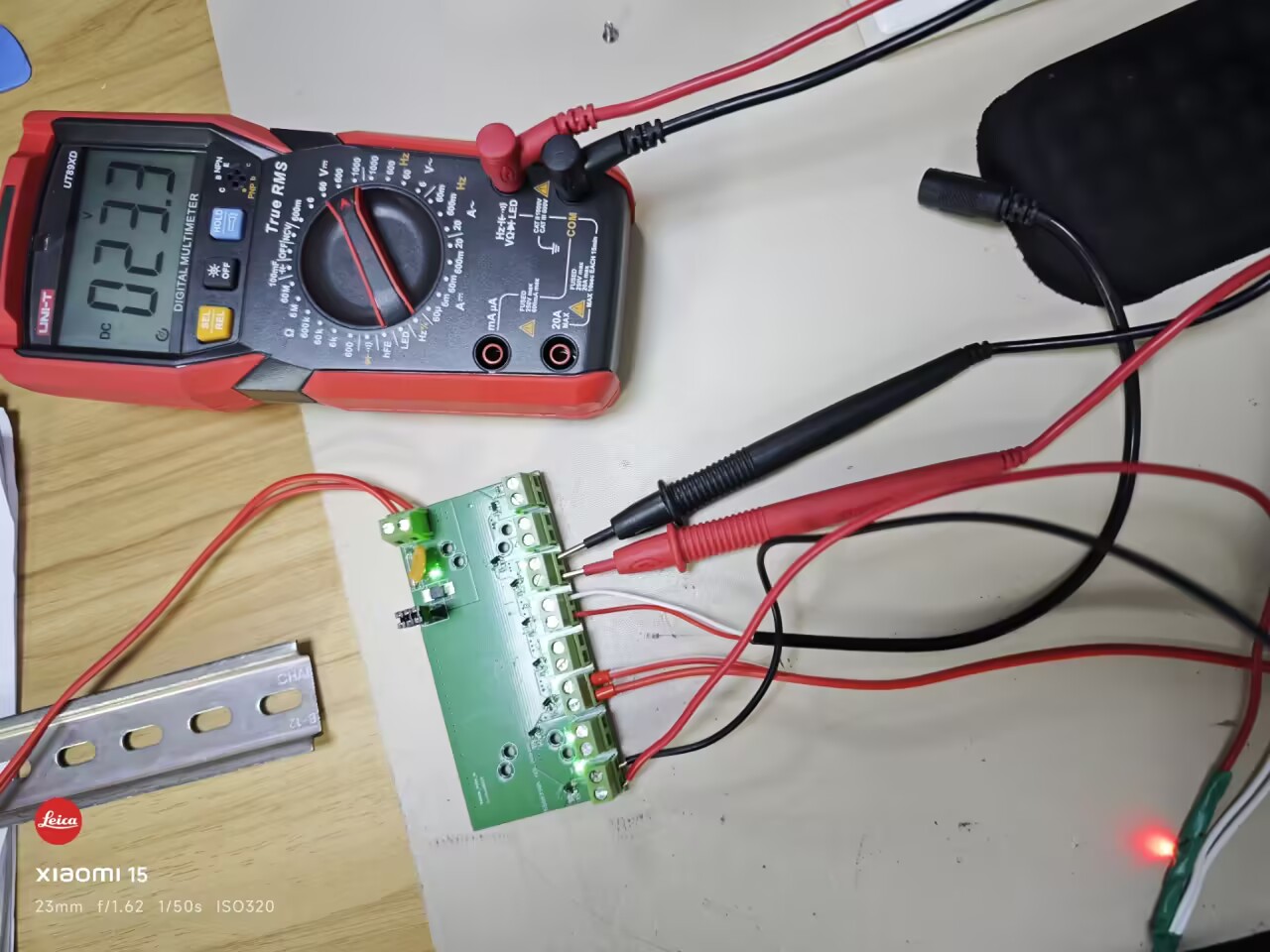

6. 调试记录

MOS管子整错了，无法导通，得用PMOS管，使用高边导通了，在不换PCB的前提下，先用二极管飞一下，能测试输出电路是没问题的。

7. 心得体会

通过本项目的设计与实践，我深刻体会到“安全与便捷”在工程开发中的重要性。电源作为电子系统的基石，其微小的设计缺陷（如压降过大、保护缺失）都可能导致复杂的系统性故障。MOS管如何导通是需要重点注意的地方。

• 技术提升：掌握了MOS管在防反接电路中的深度应用，以及TVS与保险丝协同工作的防护方案。
• 设计思路：认识到PCB设计不应只关注电气连通，机械安装的兼容性（如螺丝孔距设计）同样决定了产品的实用价值。
• 后续改进：未来计划在V2.0版本中加入电流监测芯片与OLED屏幕，实现各路电流的实时数字化监控，进一步提升工位智能化水平。
