一、项目主题与介绍

本项目的主题是能量管理/电源转换，将电脑ATX电源的SATA供电升压转换为C口的PD供电。设计了一款从台式机 SATA 电源接口取电，输出 20V PD 协议快充的模块化电源。解决了笔记本电脑、手机、平板等设备在桌面使用时需要额外携带电源适配器的痛点，直接利用台式机电源闲置的 SATA 供电接口，实现即插即用的 PD 快充功能。

项目核心优势在于纯硬件零代码实现，无需烧录任何固件，通过 MPF52002 的硬件引脚配置即可自动完成 PD 协议协商；同时集成了完整的过流、过压、ESD 和反接保护体系，确保电脑主机和充电设备的双重安全。

二、核心硬件选型与参数

表格

MPF52002评估板得捷链接 0437005.WR保险丝得捷链接

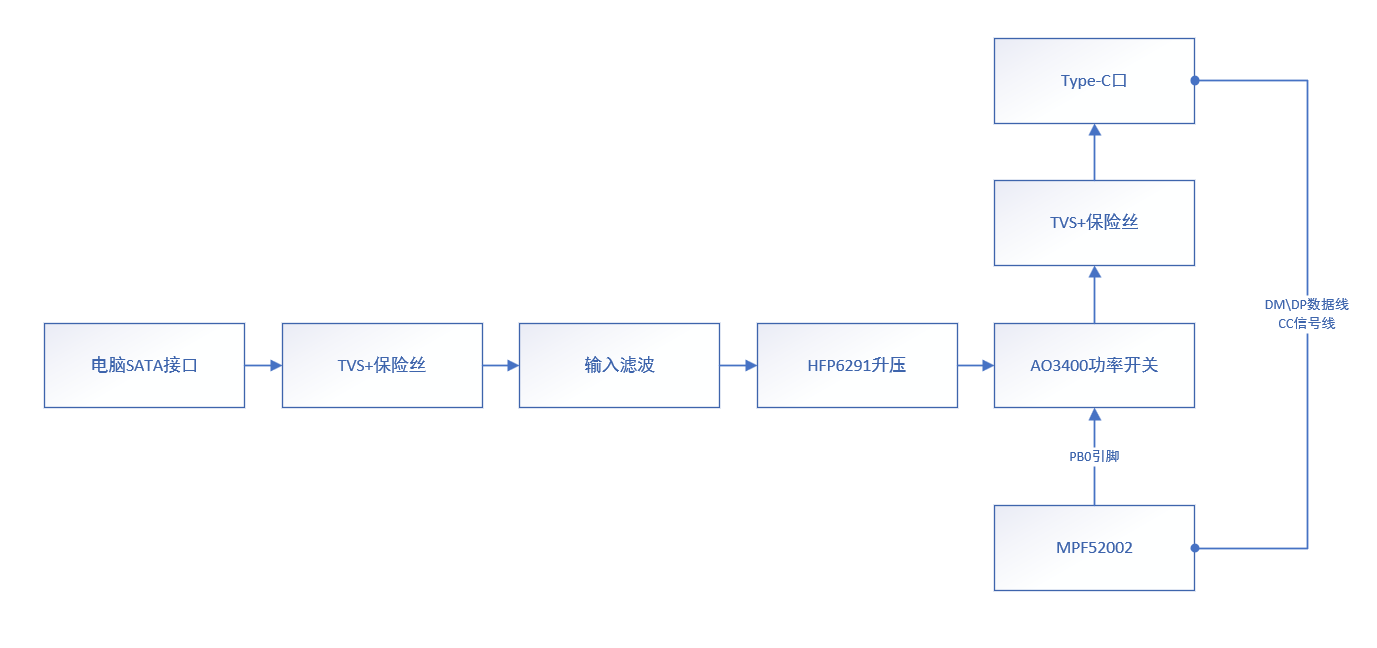

三、系统方案框图与设计思路

系统整体架构

设计思路

1. 功率路径设计：优先保证大电流路径低阻抗，12V 输入和 20V 输出走线宽度≥2mm，减少压降和发热
2. 分层保护设计：输入级过流保护、升压级过压保护、输出级 ESD 保护、VBUS 检测级精细钳位
3. PD 协议实现：采用 MPF52002 硬件配置模式，MODE 引脚 (18 号) 接 3.3V 强制源模式，CFG 引脚 (17 号) 接 2.2kΩ 电阻默认广播 20V PDO
4. 抗干扰设计：采用双重功率电感滤波，减少对电脑电源上其他设备的影响，开关节点走线≤5mm，信号路径远离电源噪声源

四、原理图与 PCB 设计

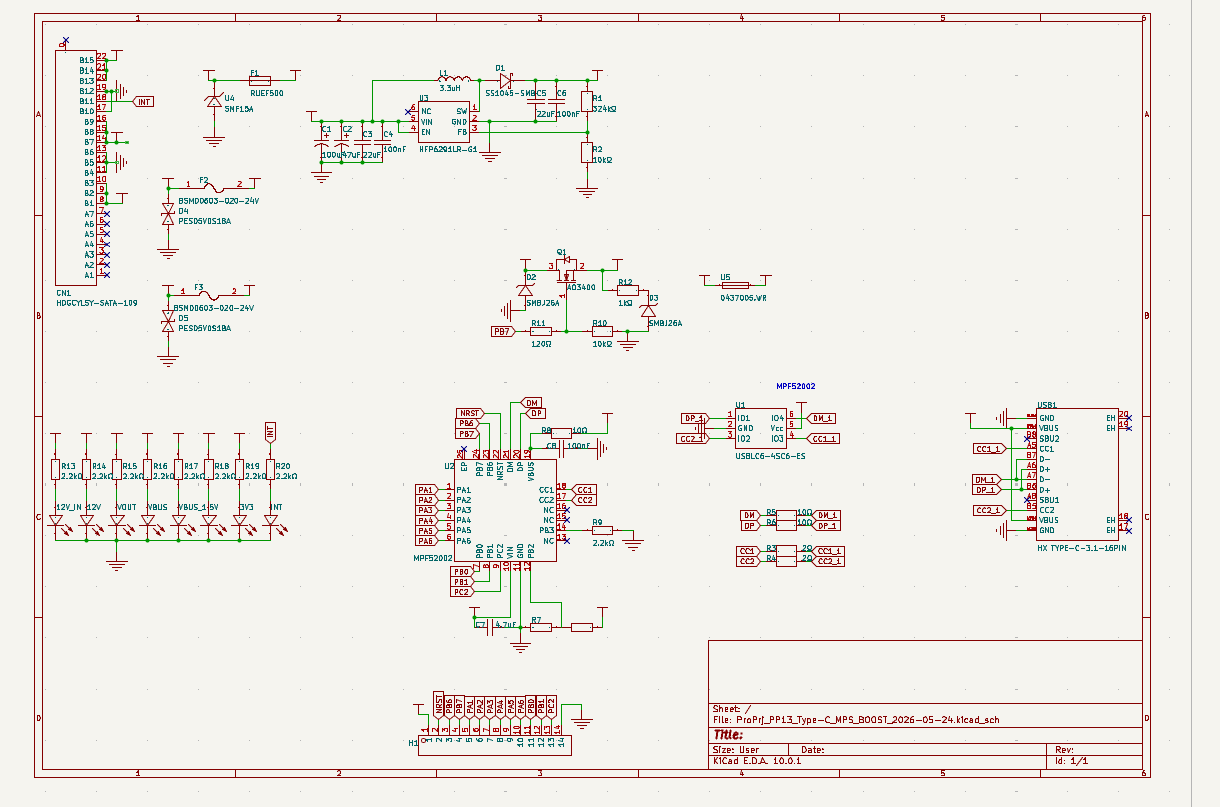

原理图设计

本原理图分为六大功能模块：SATA 输入保护、HFP6291 升压转换、AO3400 功率开关、主输出过流保护、MPF52002 PD 协议控制和 Type-C 信号接口。实现 SATA 12V 输入升压至 20V，纯硬件 PD 协商输出，集成防反接、过流、ESD 等完整保护。

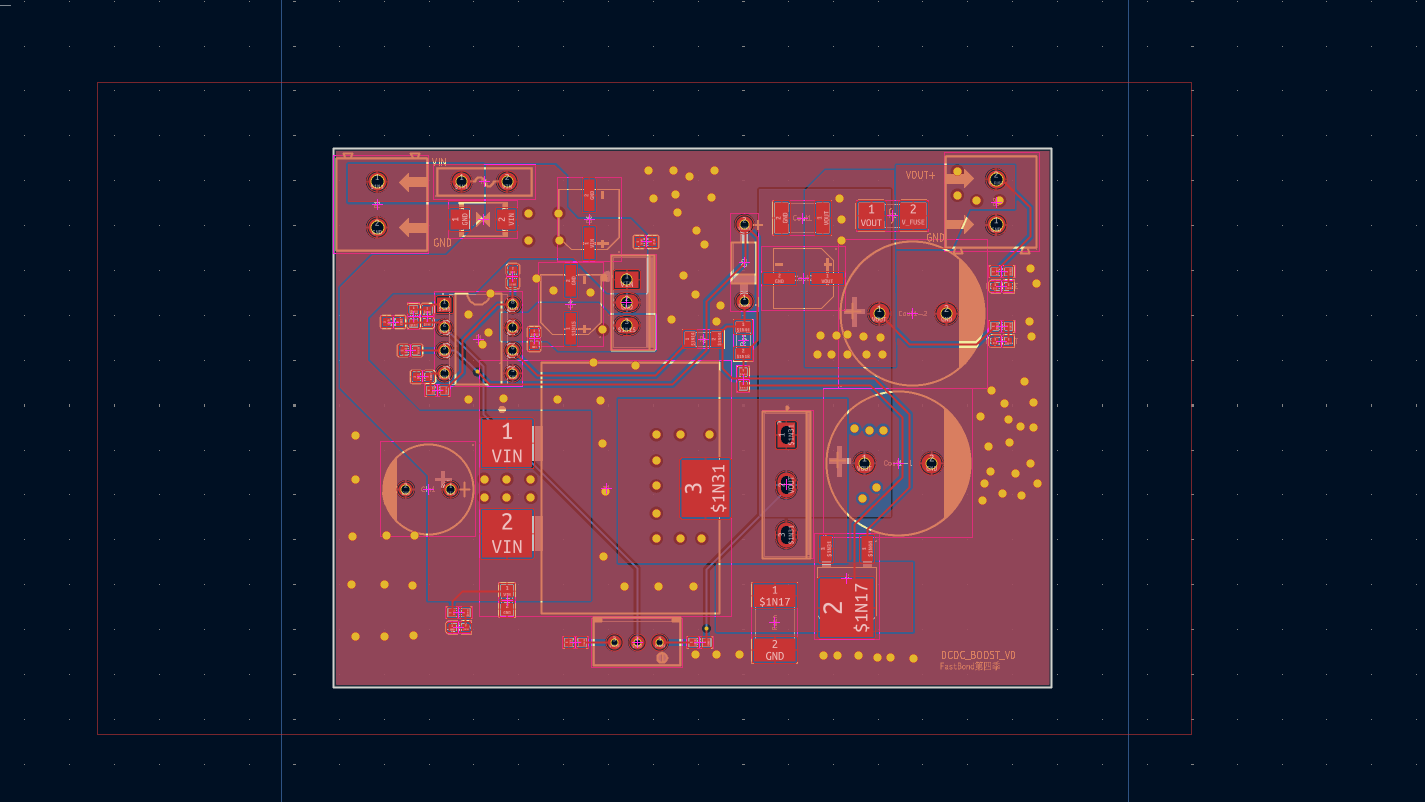

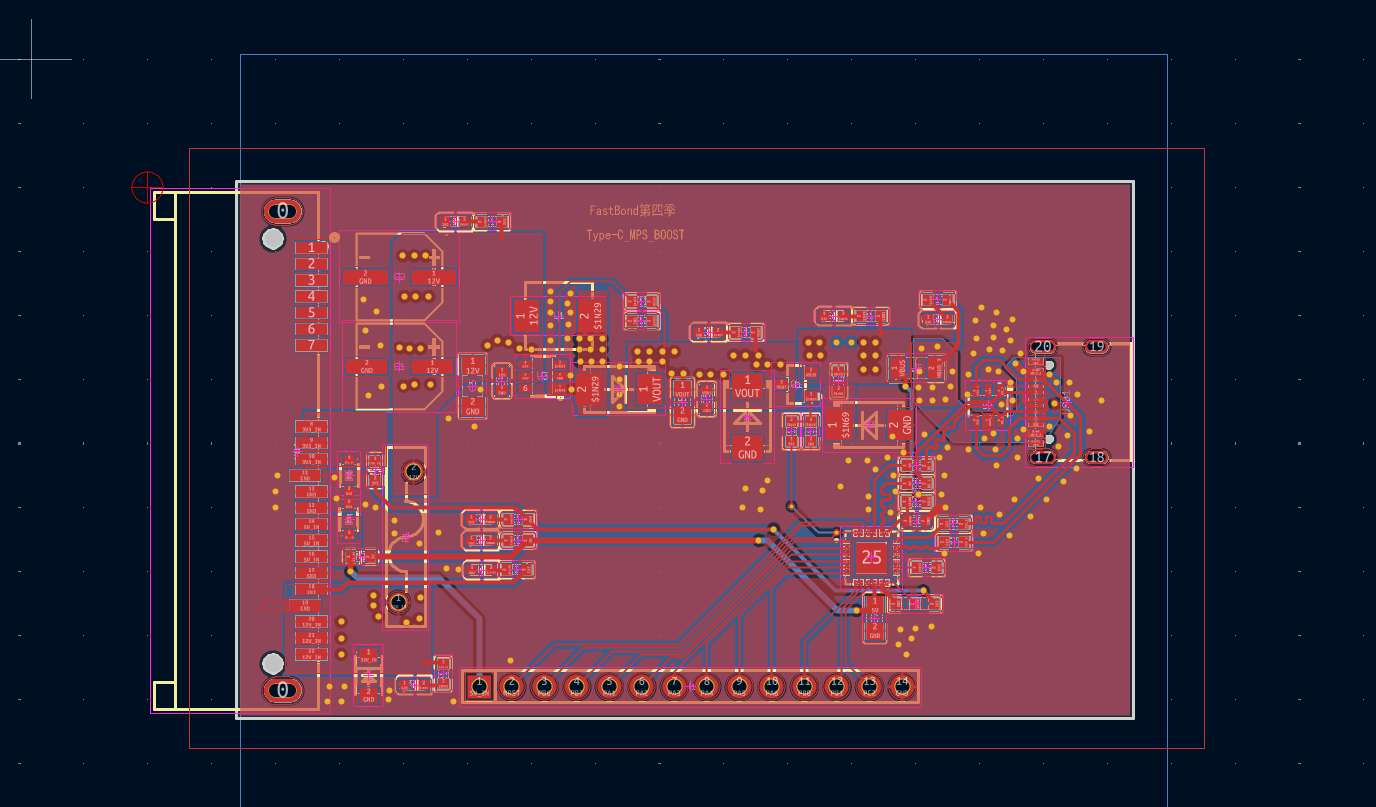

PCB 设计

PCB 为2 层板设计，尺寸 80mm×50mm，布局遵循以下原则：

1. 电源路径优先：12V 和 20V 大电流走线走顶层，底层为完整地平面
2. 敏感信号隔离：CC、DM/DP 信号走线长度≤10mm，与 VBUS 间距≥0.5mm
3. 滤波电容紧贴引脚：所有输入输出滤波电容均紧贴芯片引脚放置，走线长度≤2mm
4. 散热优化：HFP6291 和 AO3400 下方增加大面积铜皮散热

五、系统功率能力分析

最大输出功率计算

Iout_max = (Vin_min × Iswitch_peak × η) / Vout
        = (11.4V × 4A × 0.88) / 20V
        ≈ 2.0A

系统最大连续输出功率：40W(20V/2.0A)
安全推荐使用功率：30W (20V/1.5A)，留 30% 余量确保长期稳定工作

功率限制因素

1. 芯片本身限制：HFP6291 内部 MOS 管峰值电流 4A，12V→20V 升压比 1.67:1，输出电流天然受限
2. SATA 接口限制：SATA 12V 引脚总最大电流 4.5A/54W，扣除损耗后输出不到 45W
3. 散热限制：SOT-23-6 封装在 40W 输出时温升约 40℃，需避免长时间满载运行

六、设计难点与解决方法

1. SATA 接口引脚定义混淆
2. • 问题：初期错误认为母头引脚是镜像的，差点导致 12V 短路。SATA连接器购买的也是买反了，导致有短路的情况。
   • 解决：对照 PCB 封装和 SATA-IO 官方规范，确认板载母头引脚编号，仅使用 21、22 号主供电引脚并联取电
2. MPF52002 控制引脚误解
3. • 问题：误以为有专门的 PGATE 驱动引脚，实际为普通 GPIO 控制
   • 解决：确认使用 PB0 引脚 (7 号) 输出 3.3V 高电平控制 AO3400，增加 10kΩ 下拉电阻确保上电时 MOS 管关断
3. VBUS 检测电路逻辑错误
4. • 问题：初期错误认为 R12+D3 串联会导致检测电压为 0
   • 解决：理解 TVS 管正常工作时截止的特性，确认该电路同时实现电压检测和引脚过压保护
4. EMI 干扰问题
5. • 问题：1.2MHz 开关频率可能干扰电脑 USB 和音频设备
   • 解决：采用屏蔽型功率电感，输入输出增加陶瓷电容滤波，开关节点走线最短化

七、项目亮点与创新点

1. 纯硬件零代码实现：无需烧录任何固件，通过硬件引脚配置自动完成 PD 协议协商，开发难度极低
2. 利用电脑闲置资源：直接使用台式机电源闲置的 SATA 接口，无需额外电源适配器，桌面更整洁
3. 完整的保护体系：集成过流、过压、ESD、反接和短路保护，确保电脑和充电设备安全
4. 模块化设计：体积小巧，可直接安装在台式机机箱内部，不占用外部空间

八、调试记录

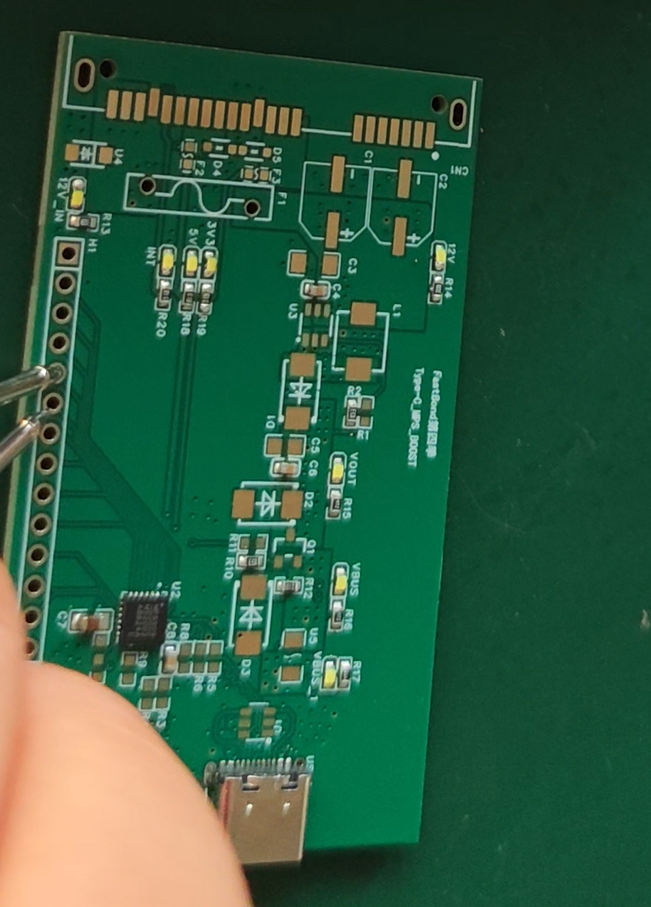

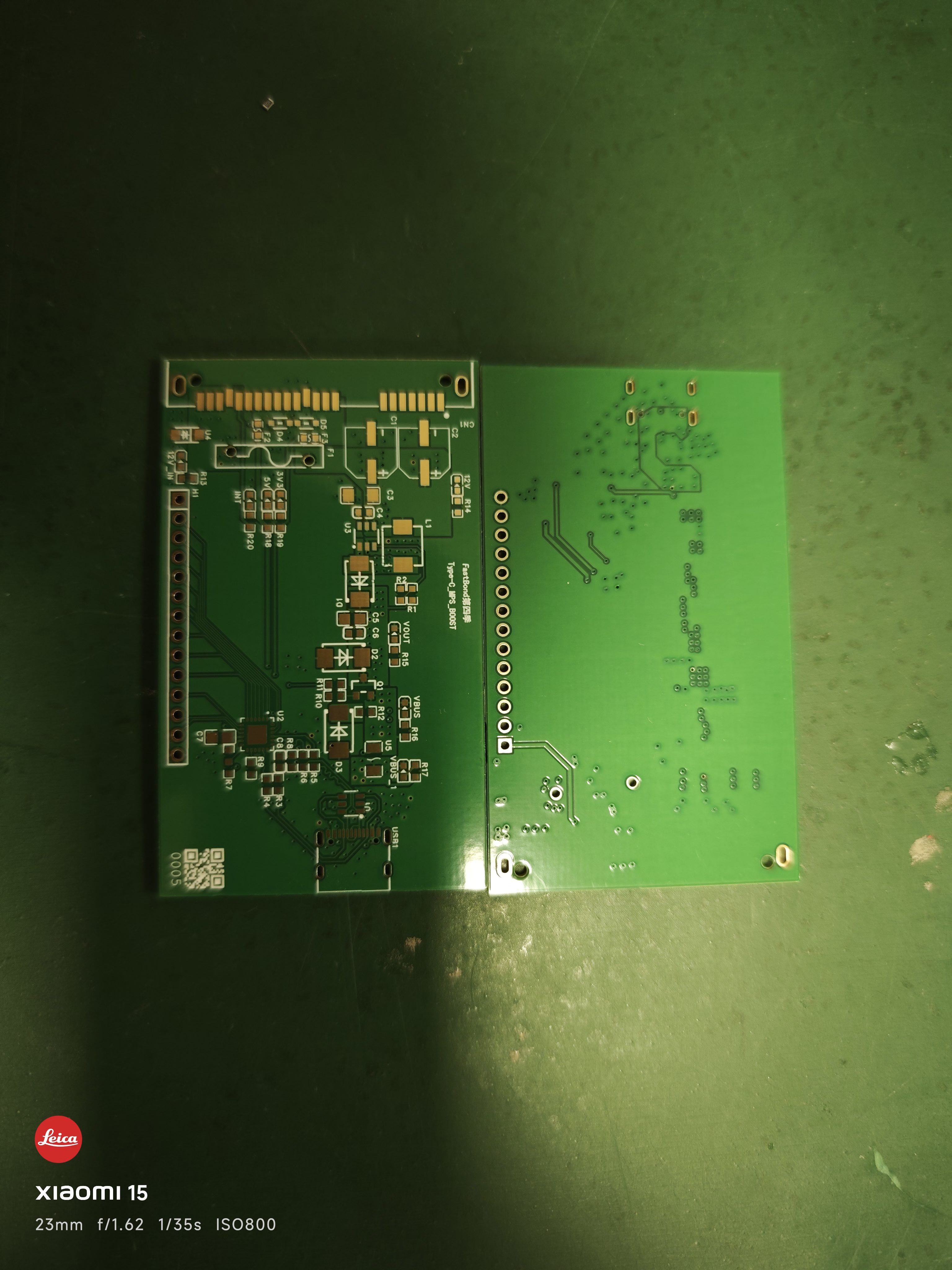

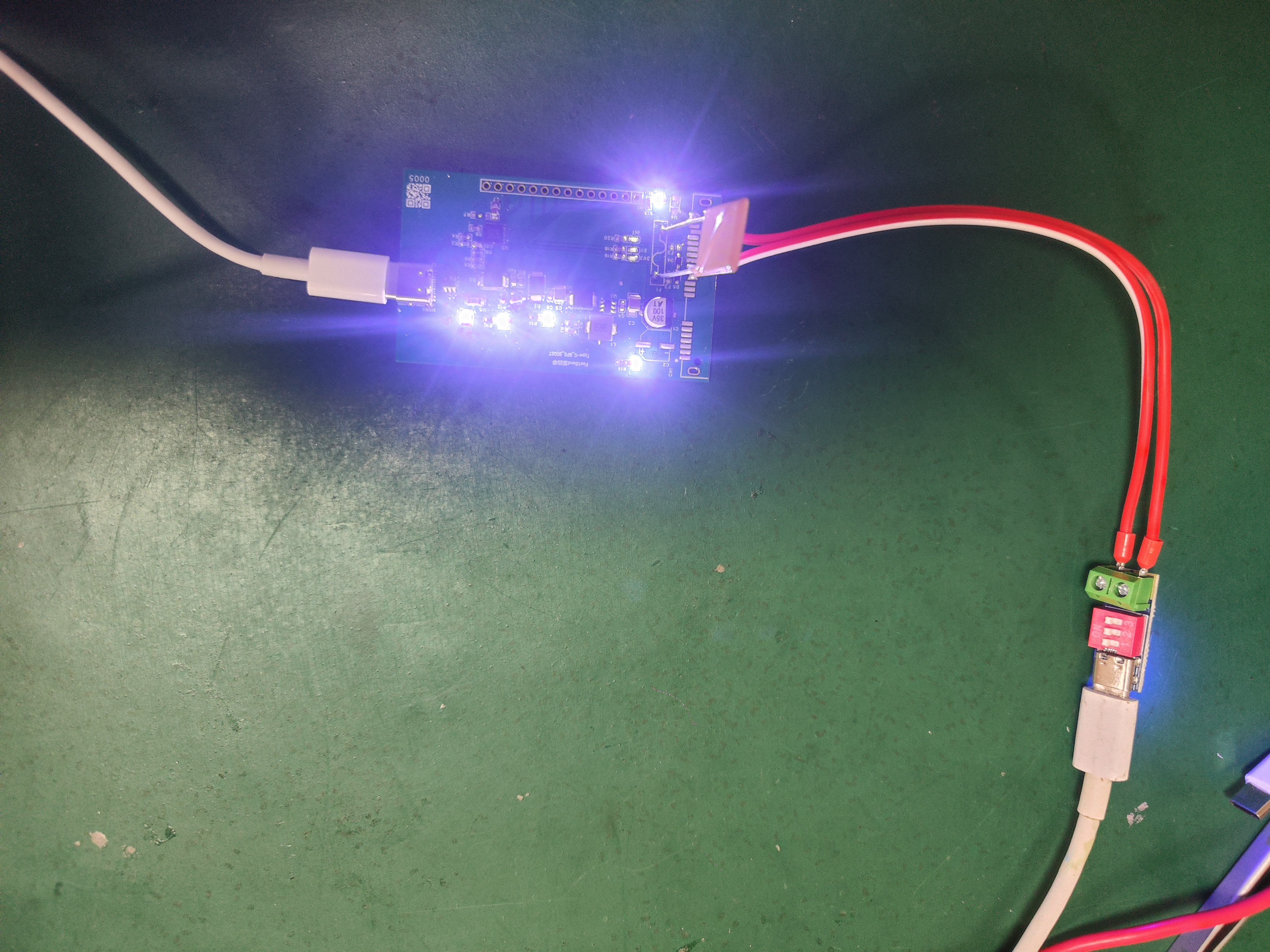

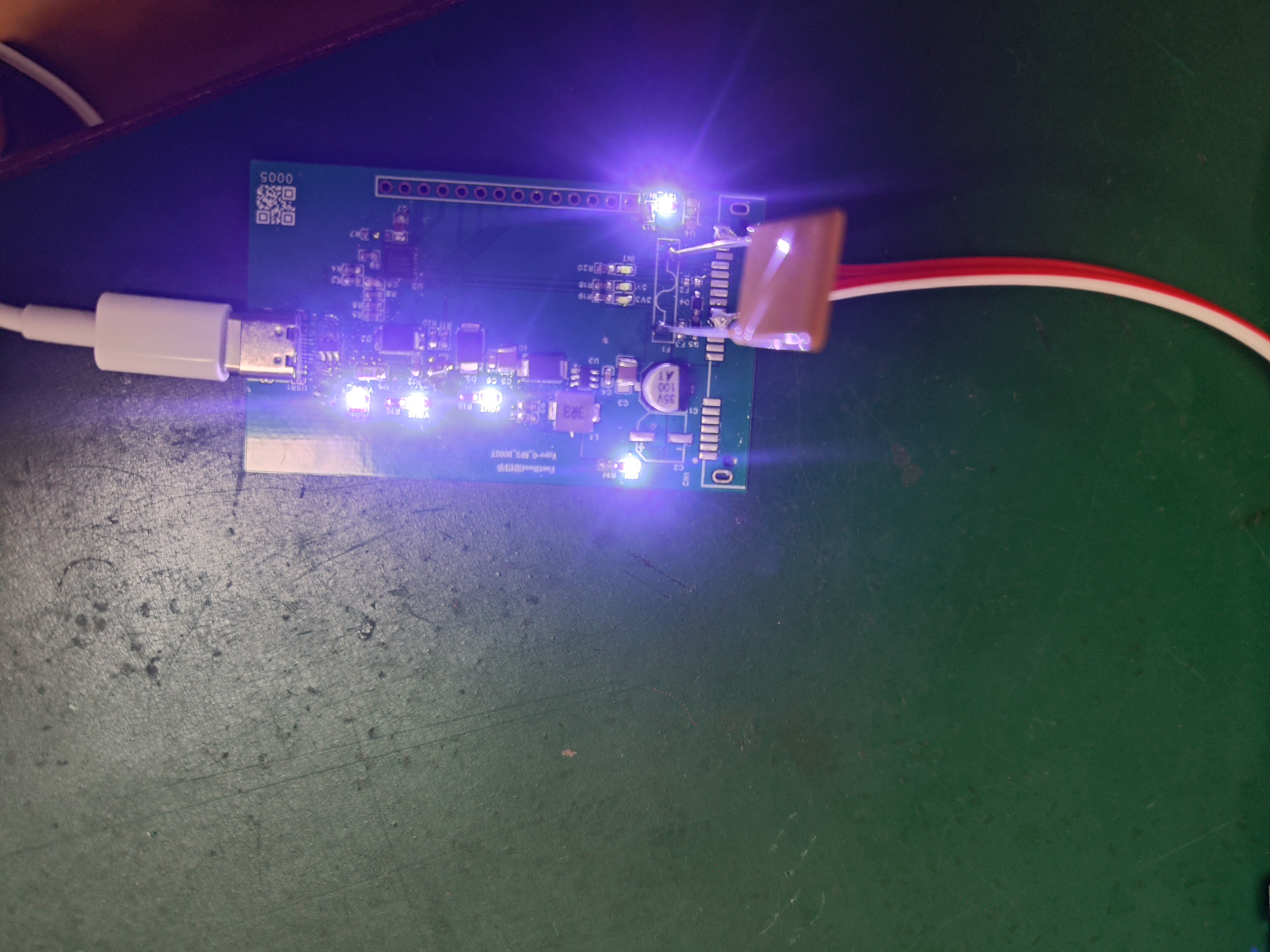

PCB的实物图

先把最困难的52002给焊接上

焊接完成后用万用表测量52002对外的接口，按理说这个芯片只有一个GND和一个VCC。

但是万用表蜂鸣器挡位测出来，PA2和PA3引脚是导通的。后续重新焊接，没有连锡的情况。

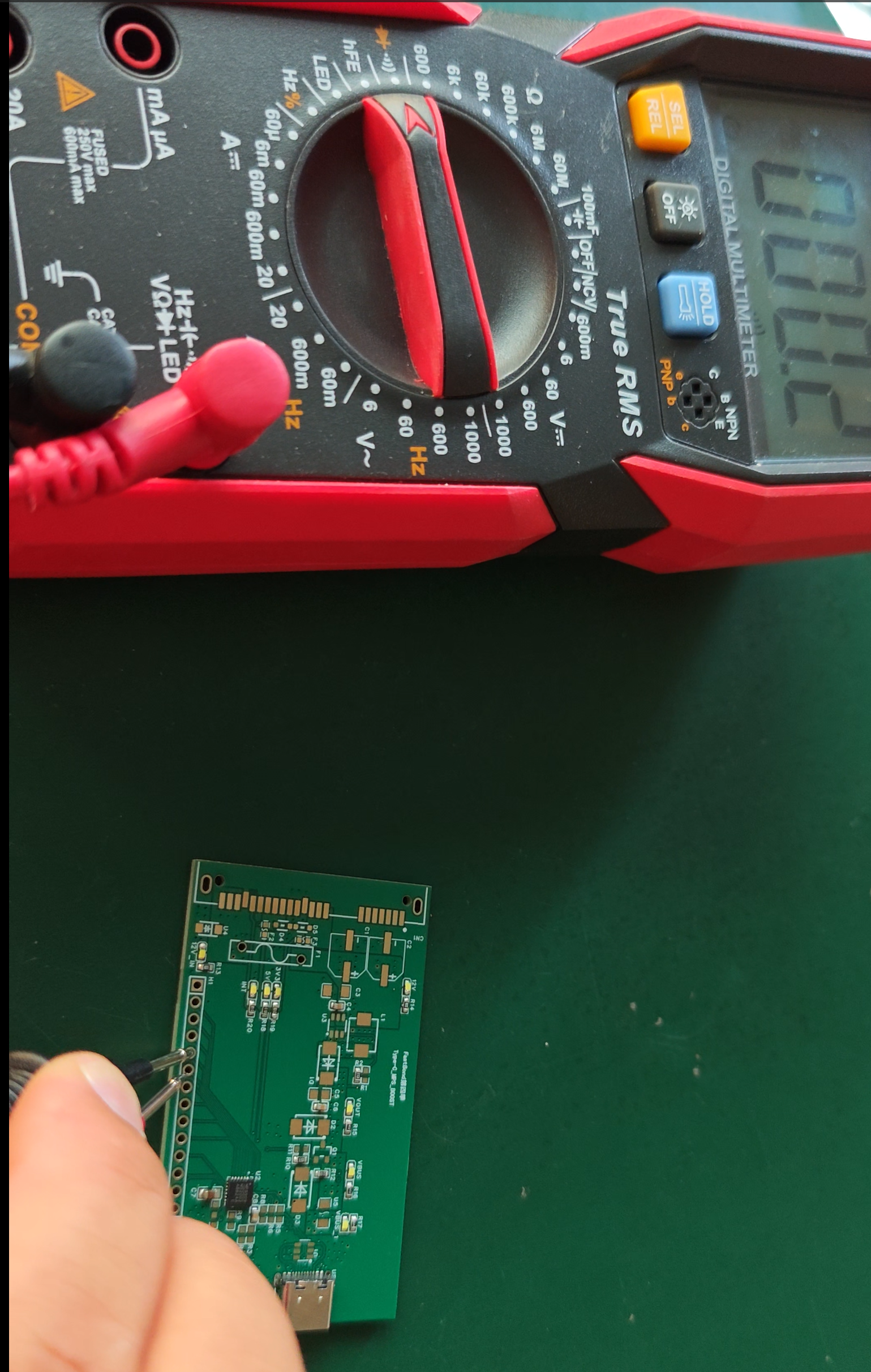

蜂鸣器挡位，PA2和PA3导通的画面

九、心得体会与未来展望

通过本项目，我深入掌握了 DC-DC 升压电路设计、PD 协议硬件实现和 PCB 电源布局的关键技巧。深刻体会到电源设计中 "细节决定成败"，一个引脚定义错误或一个参数理解偏差都可能导致整个电路烧毁。

未来可以从以下几个方面优化升级：

1. 升级为 45W 输出：更换为 FP6277 升压芯片 (6A 开关电流)，支持 20V/2.25A 输出
2. 增加多档位支持：通过硬件跳线配置 CFG 引脚，支持 5V/9V/12V/15V/20V 全档位 PD 协议
3. 增加状态指示：增加 LED 指示灯，实时显示电源和充电状态
4. 优化 PCB 布局：进一步缩小体积，提高集成度，增加散热设计

本项目不仅解决了实际使用中的痛点，也为后续电源类项目积累了宝贵的经验。
