所选主题与项目介绍
本次活动所选主题为电源，本项目使用Analog Devices公司生产的电源IC（ADP3335ARMZ-3.3-RL），设计了一个输入电压（2.6V-12V），输出电压（3.3V）的LDO电源模块，该模块可给工作电压为3.3V的MCU、传感器等提供电源。
硬件介绍
ADP3335是一款高精度、低功耗、兼容任何类型电容（包含MLCC）的低压差的电压稳压器芯片，其特性如下：
- 高精度：室温25℃：（+/-0.9%）；室温85℃ ：（+/- 1.8%）；结温150℃：（+/- 2.3%）。
- 超低压差：输出电流为500mA时，压差典型值为200mV。随着负载电流值变小，压差降低。
- 仅需要一个0.1uF的输出滤波电容。
- 具有限流与过热保护功能。
- 低噪声。
- 底关断电流：典型值10nA。
- 支持宽输入电压：2.6V-12V。
- 环境温度范围：-40°—85℃。
原理图和PCB Layout图

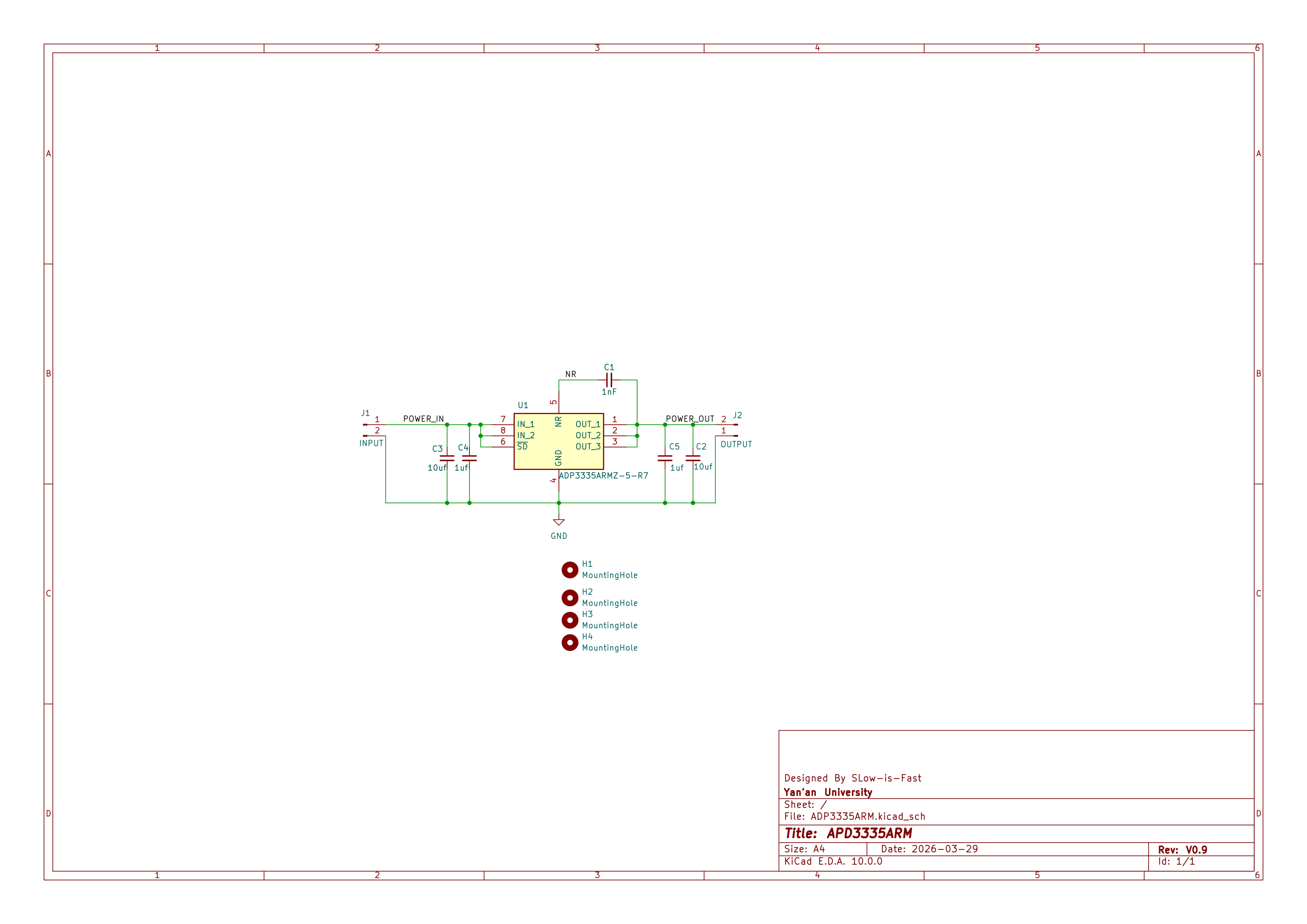

图1 原理图
通过阅读ADP3335数据手册，采用官方推荐的典型应用电路，使用Kciad EDA工具完成原理图的绘制，数据手册典型原理图如图2所示。

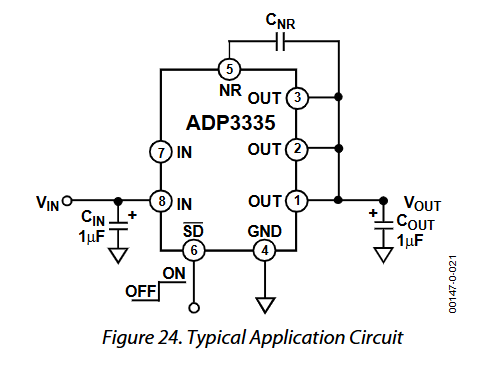

图2 数据手册典型应用电路

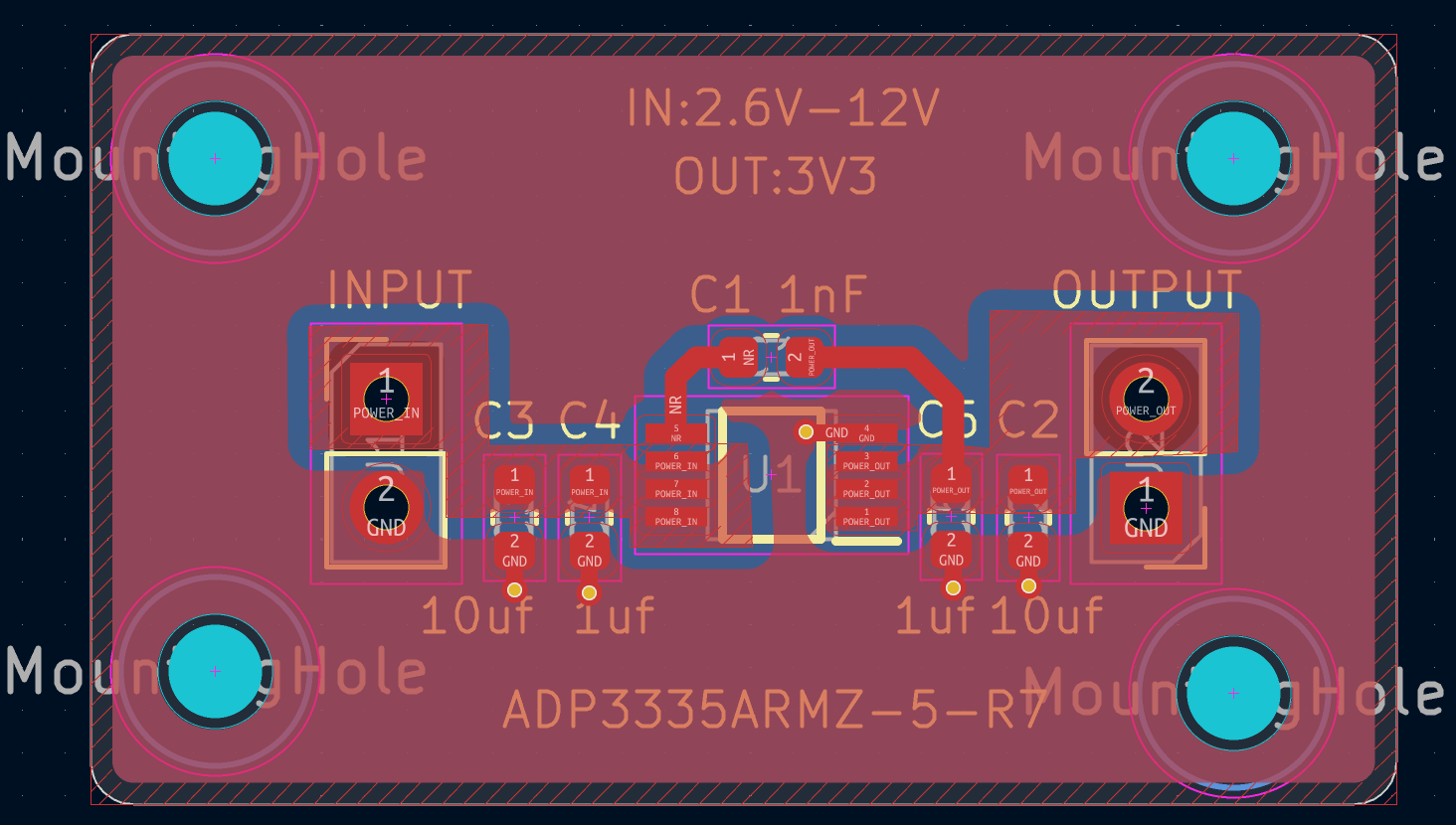

图3 PCB Layout
参考数据手册PCB布局注意事项，使用2层板完成该电路PCB绘制。数据手册PCB布局注意事项如图4。

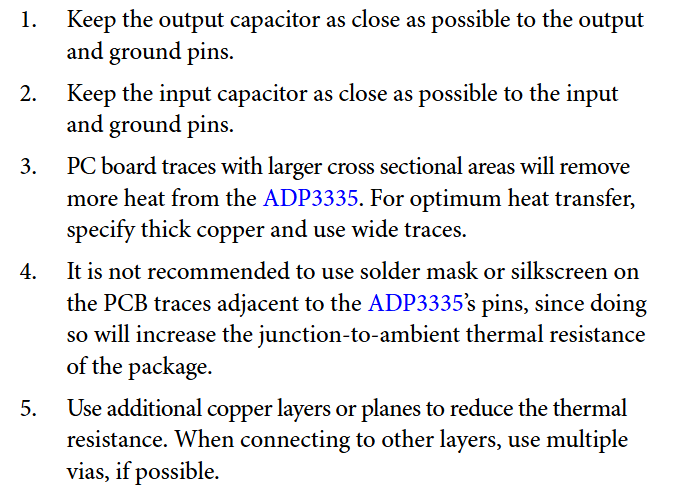

图4 数据手册布局注意事项

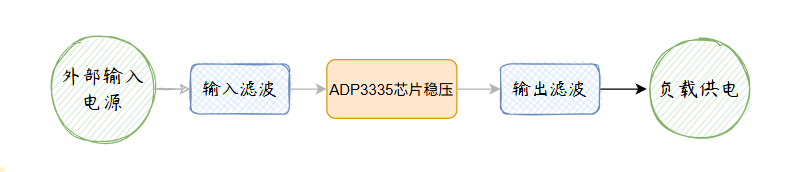

项目框图
(同时芯片内置保护电路全程监测，确保供电安全稳定)。
设计思路
围绕“遵循芯片规格、简化电路设计、保障性能稳定”展开，具体分为以下4个步骤：
1. 芯片选型：结合项目需求（3.3V输出、宽输入范围、低功耗、小体积），对比多款LDO芯片后，选择ADI公司的ADP3335ARMZ-3.3-RL。该芯片具 备高精度、超低压差、低噪声、兼容MLCC电容等优势，且仅需少量外围器件，符合小型化、低成本的设计需求，同时其宽输入范围（2.6V-12V） 和宽温度范围（-40℃—85℃），能适配多种应用场景。
2. 原理图设计：严格参考ADP3335芯片数据手册中的典型应用电路，确定核心电路拓扑。重点关注输入输出电容的选型（输出仅需0.1μF MLCC电容）、引脚连接的规范性，同时补充输入限流、滤波电路，确保电路的稳定性和抗干扰能力；使用KiCad EDA工具完成原理图绘制，绘制过程中反复核对引脚定义，避免接线错误。
3. PCB Layout设计：采用2层板设计，遵循数据手册中的PCB布局注意事项，优先保证核心器件（ADP3335芯片）的布局合理性。将输入电容、输出电容尽量靠近芯片对应的引脚，缩短电流回路，减少纹波和干扰；合理规划电源层和接地层，确保接地可靠，避免地电位差影响输出精度；预留足够的焊接空间和测试点，方便后续调试和验证。
4. 调试与优化：制作PCB样品后，接入不同输入电压（2.6V、5V、12V），测试输出电压的稳定性、纹波大小；模拟不同负载情况（轻载、满载 500mA），验证模块的带载能力；测试芯片在不同温度环境下的工作状态，确认保护功能是否正常，针对测试中出现的问题（如纹波过大、输出不稳定），优化PCB布局和器件选型，最终实现设计目标。
硬件功能展示及说明

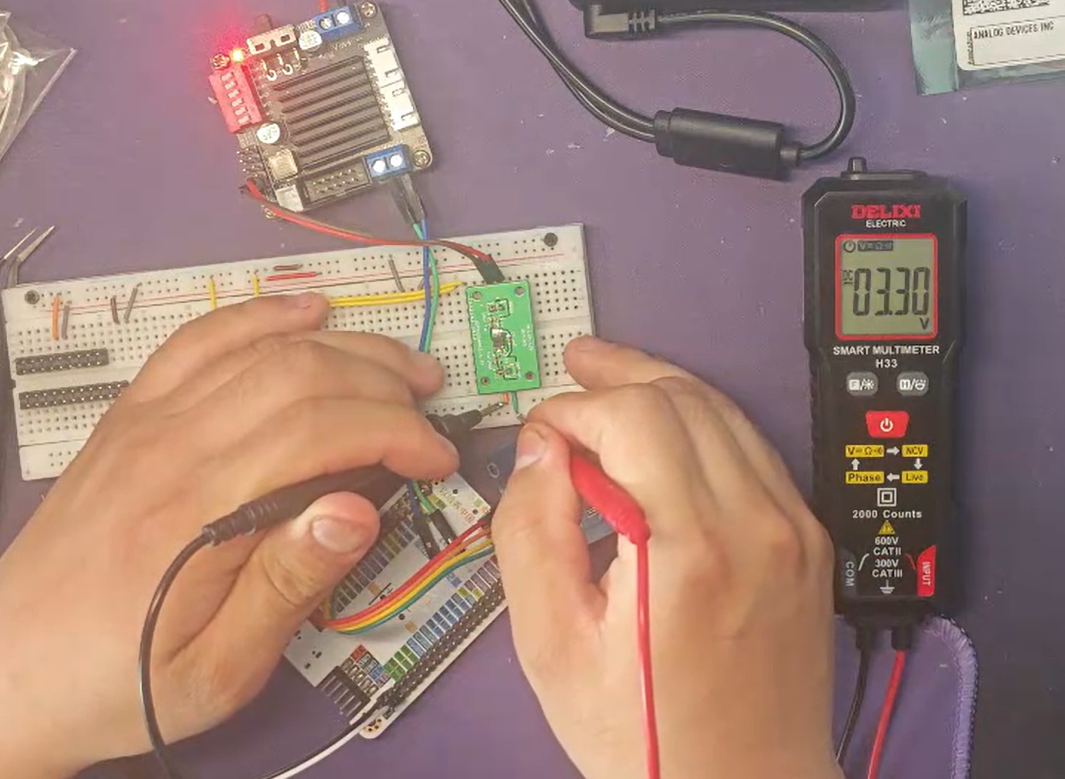

1.输入端依次接入3v3，5v，12v输出稳定的3.3v。

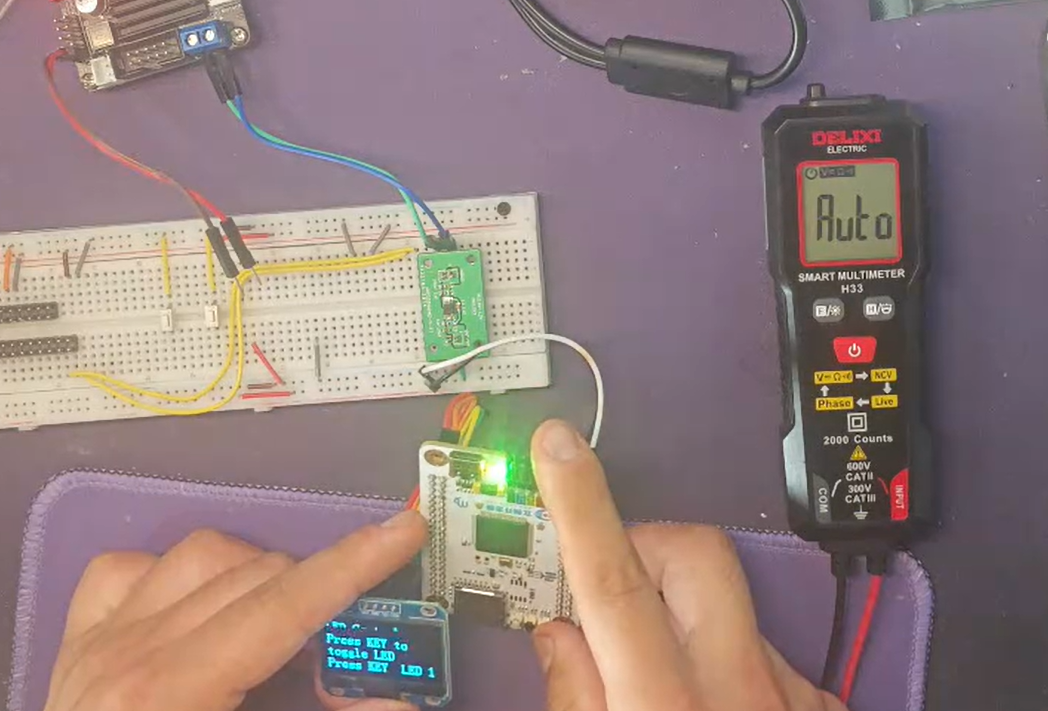

2.将LDO模块的输出端分别接入STM32F407VET6单片机的3.3V供电引脚和0.96OLED模块的3.3V供电引脚，单片机与OLED模块通过I2C/SPI接口连接，通电后，LDO模块输出稳定的3.3V电压，单片机正常启动，控制OLED模块显示相关信息（如“LDO供电正常”“输出电压：3.3V”等），直观验证LDO电源模块的供电稳定性和实用性。
设计中遇到难题与解决方法
问题：阅读数据手册典型应用电路时，图中管脚7未进行处理。
解决方法：查阅数据管脚功能表，管脚7应于其他IN管脚连在一起。
心得体会
项目虽小，但依然要全力以赴。
