KiCad是一种免费、开源的PCB设计工具,它提供了几乎满足任何项目所需的功能。它最初由法国人Jean-Pierre Charras开发,此工具提供了一个用于原理图输入和PCB布局布线的集成化开发环境,在这个工具中还有用于产生BOM、Gerber文件、对PCB及其上元器件进行3D查看的功能。2013年CERN(欧洲核子研究组织)的BE-CO-HT部门开始贡献一些资源支持其成为开源硬件领域与商用的EDA工具相当的工具软件。

关于KiCad

先看一下Wikipedia上关于KiCad的简单信息:

KiCad(官网KiCad-pcb.org,非商业运营的团体的网站用org的比较多)于2015年12月发布了4.0.0版本,是第一个拥有很多由CERN开发者开发的高级工具的版本,CERN也希望通过捐款的方式支持更多的开发者完善这个软件,最新可以稳定使用的版本是5.0.1。

  • KiCad是一种全功能的PCB设计工具
  • 免费、开源,非常适合中小企业尤其是初学者
  • 支持多平台,可在Windows、Mac OS和Linux上运行
  • 应用套件包括:原理图绘制Eeschema、PCB布局布线Pcbnew、Gerber文件查看、3D实体模型查看等等
  • Python脚本支持电路板和封装库自动化
  • 有大量符号、封装和3D模型库可供下载
  • 应用和文档已翻译成多种语言

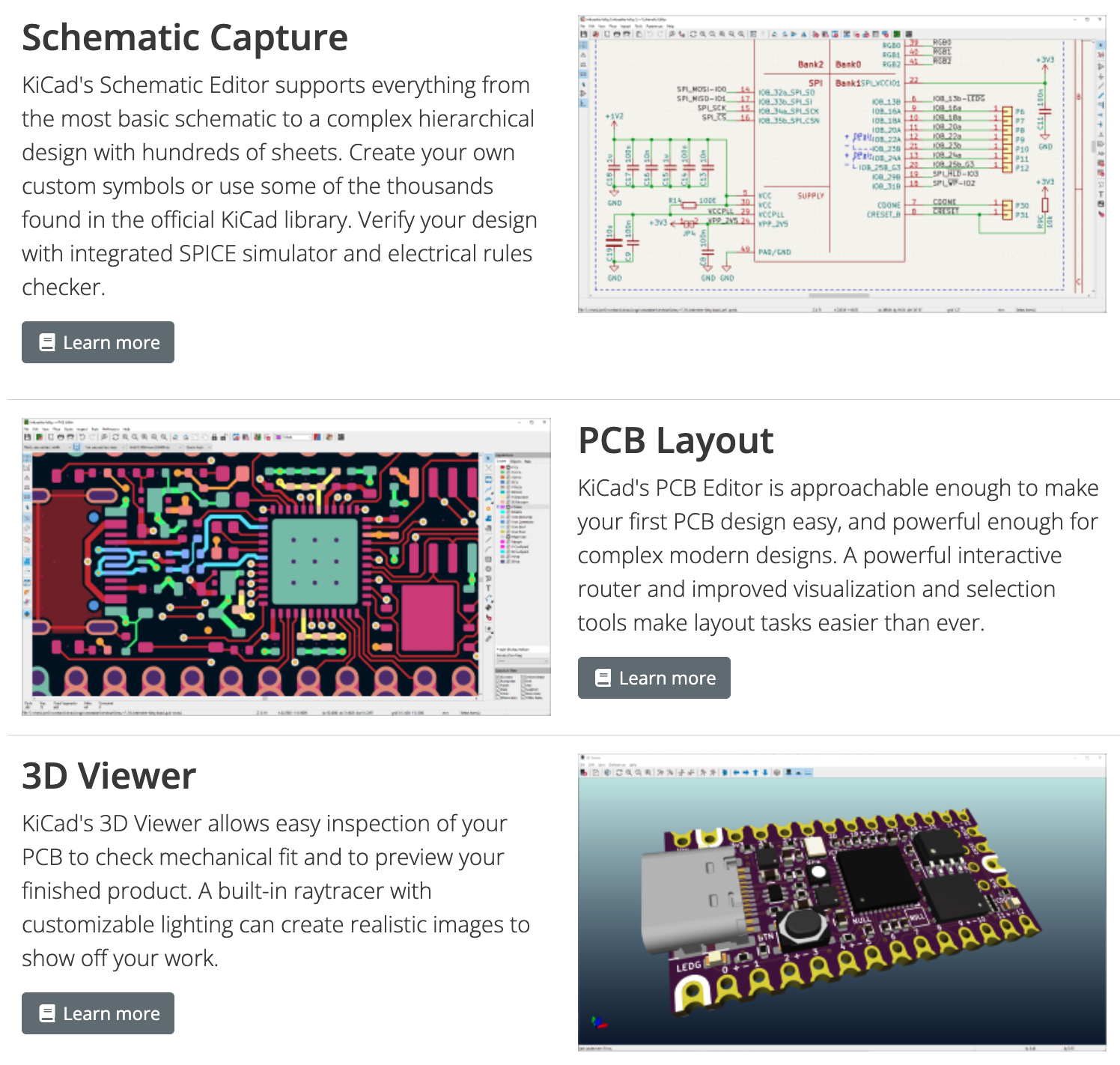

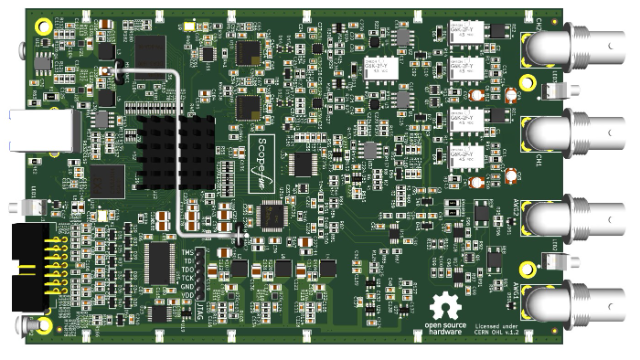

下面的图就是从其官网首页上截取的关于其三大重点功能的介绍 - 原理图绘制、PCB布局布线、3D查看。KiCad工具套装包括5个重要的部分:

  • KiCad – 工程管理.
  • Eeschema – 原理图绘制编辑器.
  • Pcbnew – PCB布局布线,它包含了3D查看的功能.
  • GerbView – 查看Gerber文件.
  • Bitmap2Component – 将图像文件转变成PCB的封装库。

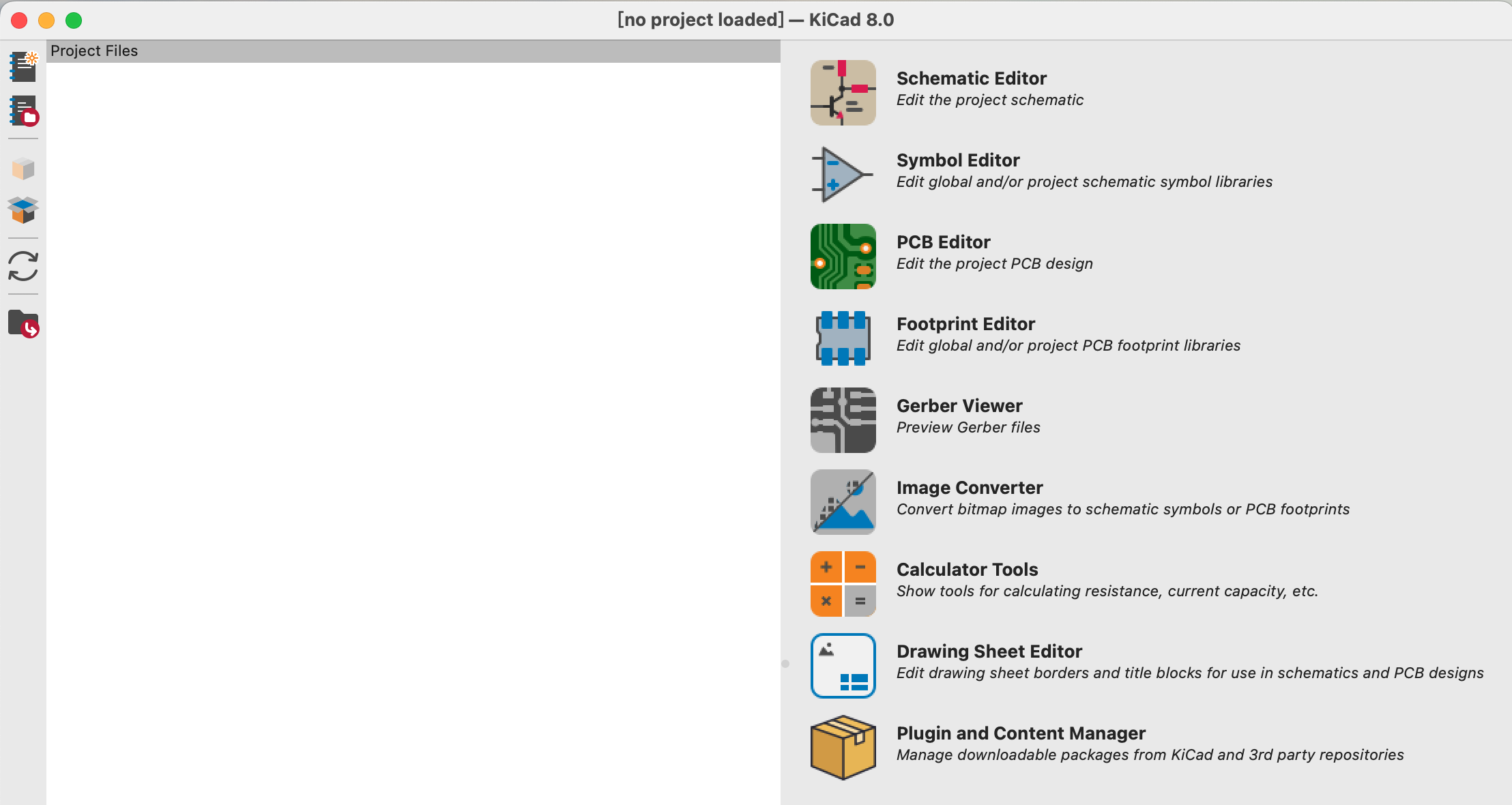

打开KiCad工程管理文件,可以看到下面的菜单,包含了主要的几个功能 - 原理图/原理图库、PCB布局布线/PCB库制作、Gerber查看、图片转换、计算器、以及页面设置功能



  KiCad的相关资源网址



KiCad的下载、安装

KiCad软件目前比较成熟的版本是5.1.2,可以从下面的URL链接地址进行下载安装:

库资源及库文件的下载

元器件的库非常重要,创建一个新的元器件的库费时费力,而且容易出错,因此如果有可信的现成的元器件库,对于工程师来讲会是很大的帮助,我们收集整理了几个可以下载库的网站,用户可以放心从这些地方下载。这些库一般都包含了原理图符号库、PCB封装库以及3D模型库三个部分。对于不同的操作系统,库的安装和配置方式可能不同,用户可以阅读KiCad提供的使用说明。这些网站会不断更新他们的库,不断添加原厂新推出来的器件。

很多器件的库文件(原理图符号、封装、3D模型)都可以从UltraLibrarian网站以及SnapEDA网站上找到并可以下载,利用好这些网站创建的成熟的库文件,可以节省自己创建库的时间,并保证了正确性。

全球知名的元器件现货分销商Digikey强力支持KiCad,在其官网上提供了很多元器件的KiCad库文件供大家下载,如下是其网站的介绍:

  • 超过一千个有用的零件,并提供相关封装
  • 完全由 Digi-Key AE 构建
  • 手工专门构建并通过同行测试,在这里没有自动化
  • 与 KiCad 库一样的开源许可
  • 创建时带有所有参数和订购信息

在Digikey的中文官网上有Digikey针对KiCad的资源,可以点击Digikey针对KiCad的库文件进行下载

中文教程



微信公众号的文章 来自公众号“硬件设计技能”,作者苏老师

来自公众号“KiCad交流学习”,作者刘广



英文版教程



十天学会用KiCad设计FPGA开发板
