2025 Make Blocks阶段1 - BME688环境传感器模块设计

内容介绍

1. 所选任务介绍

BME688是一款集气体、压力、温度和湿度检测于一体的MEMS传感器，广泛应用于空气质量监测、智能家居、可穿戴设备等领域。

本次设计的核心目标是创建一个紧凑、易于集成和使用的BME688模块。该模块需具备以下特点：

多功能性：完整发挥BME688传感器的全部功能，可同时测量挥发性有机化合物（VOC）、大气压力、环境温度和相对湿度。
易用性：提供标准的Grove接口和2.54mm间距的排针接口，方便用户通过杜邦线或Grove连接线快速接入主控板（如Arduino, ESP32, Raspberry Pi等）。
通信灵活性：同时支持I2C和SPI两种主流通信协议，用户可根据项目需求和主控板资源灵活选择。

2. 设计的模块介绍

模块概述

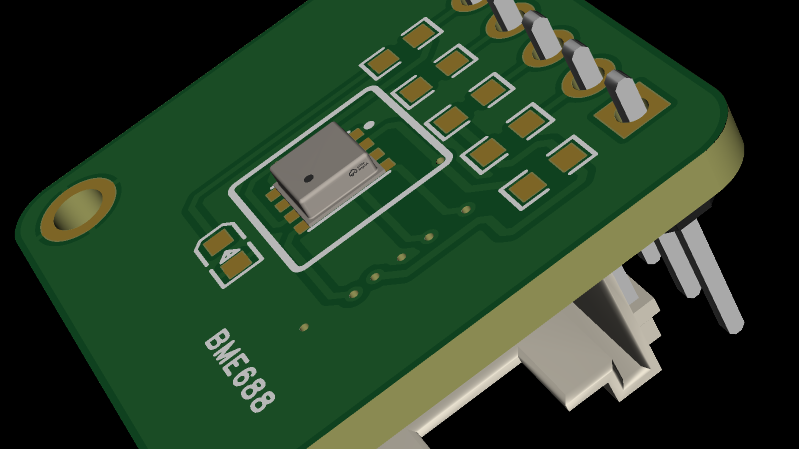

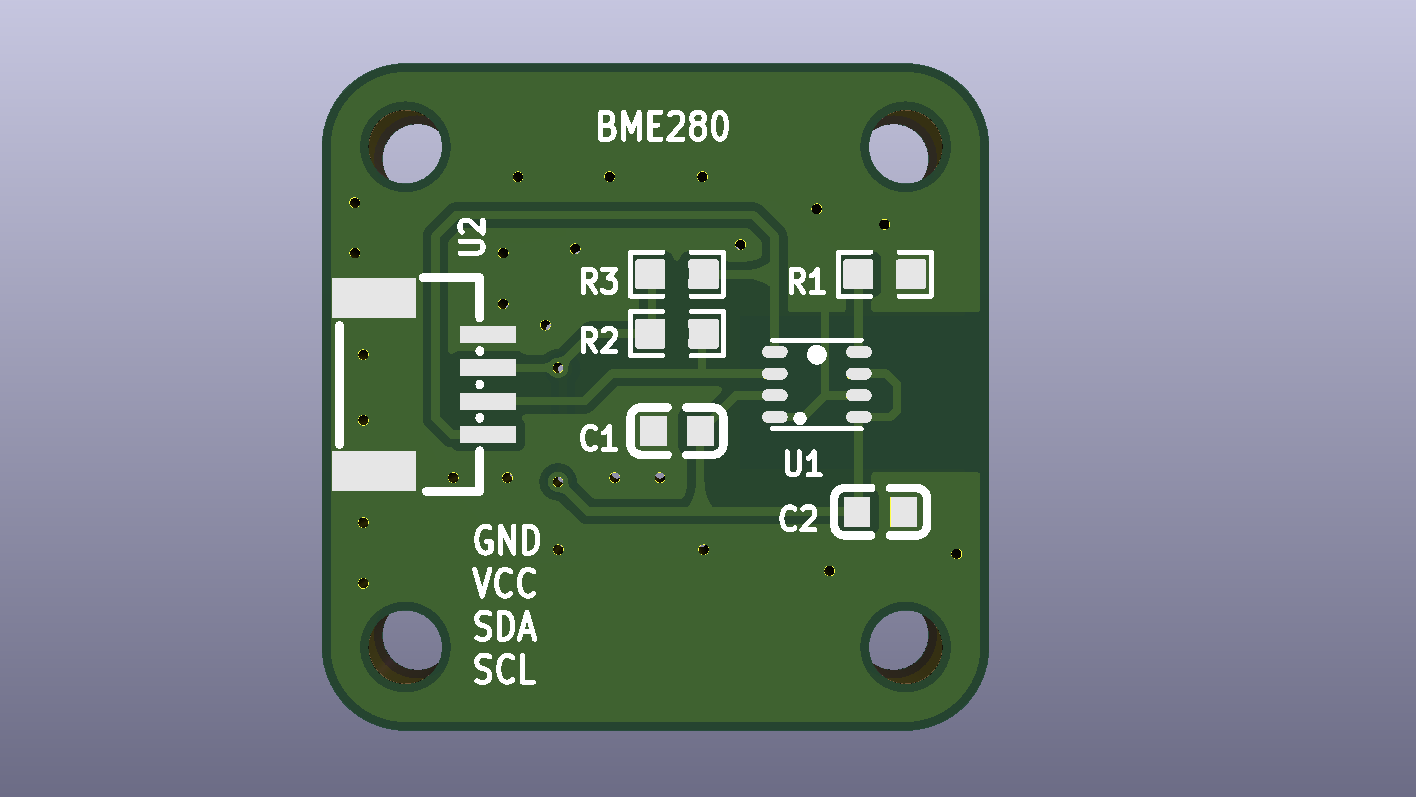

本设计是一个基于BME688的集成环境监测模块。它将BME688传感器及其必要的外围电路（如上拉电阻、滤波电容）集成在一块小巧的PCB板上。通过板载的Grove接口和排针，模块可以轻松地与各种微控制器连接，实现对周围环境数据的采集。模块上还设计了一个电源指示灯，用于直观显示模块的工作状态。

主要芯片/元器件选择

BME688是一款低功耗的数字式四合一环境传感器，能够测量气体（VOC）、压力、温度和湿度。它内部集成了高精度传感器单元和信号处理电路，通过I2C或SPI接口输出校准后的数字信号,功能强大，集成度高，体积小巧，是目前市场上领先的环境传感器之一。其在空气质量指数（IAQ）测量方面的能力使其非常适合智能家居、物联网和环境监测等前沿应用。该器件在DigiKey上有充足的库存，便于采购。

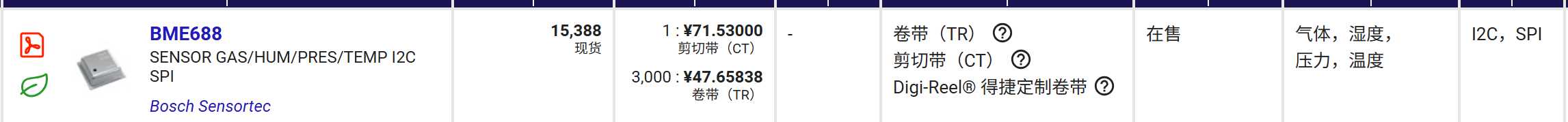

链接：BME688 Bosch Sensortec | 传感器，变送器 | DigiKey

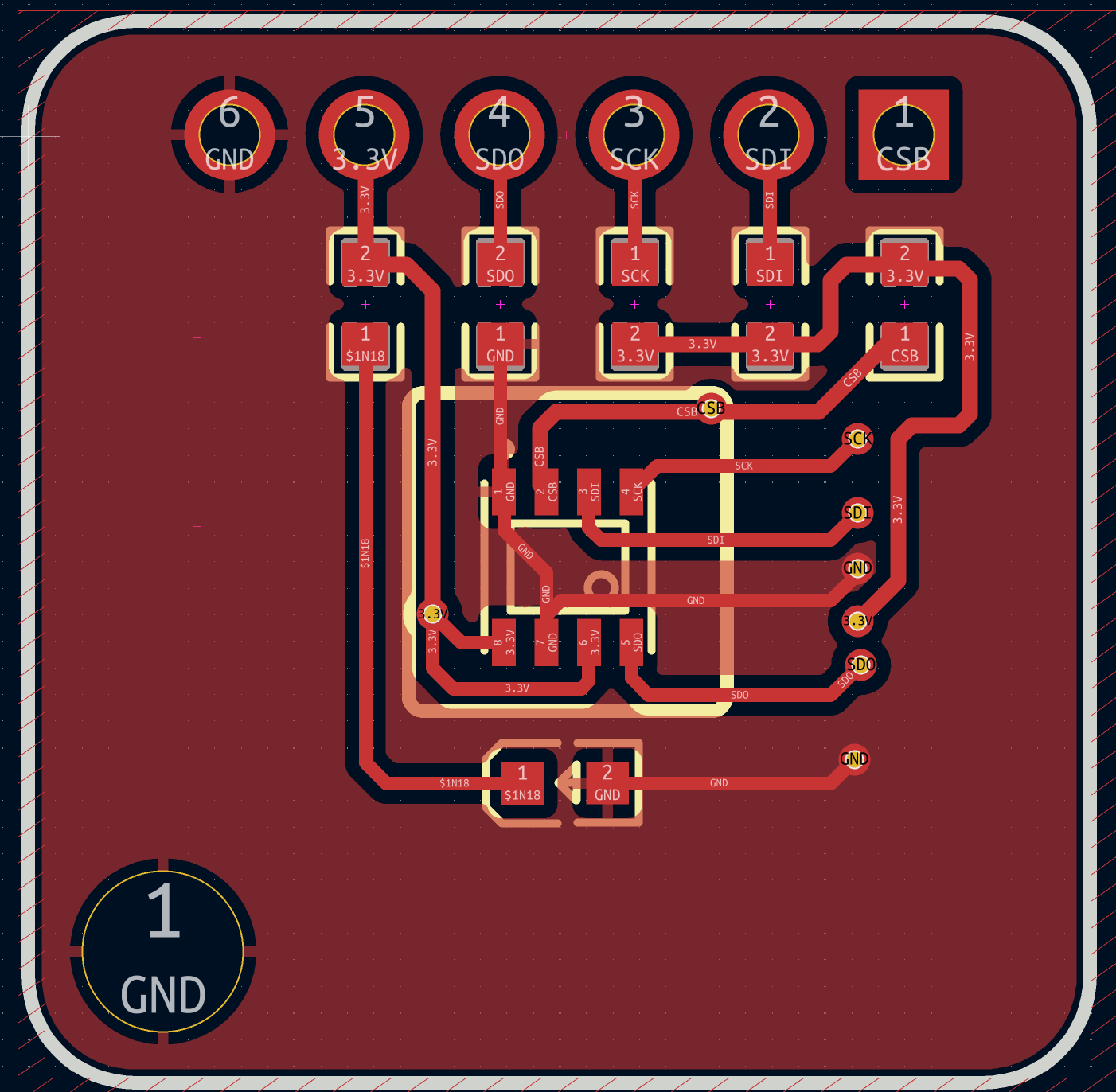

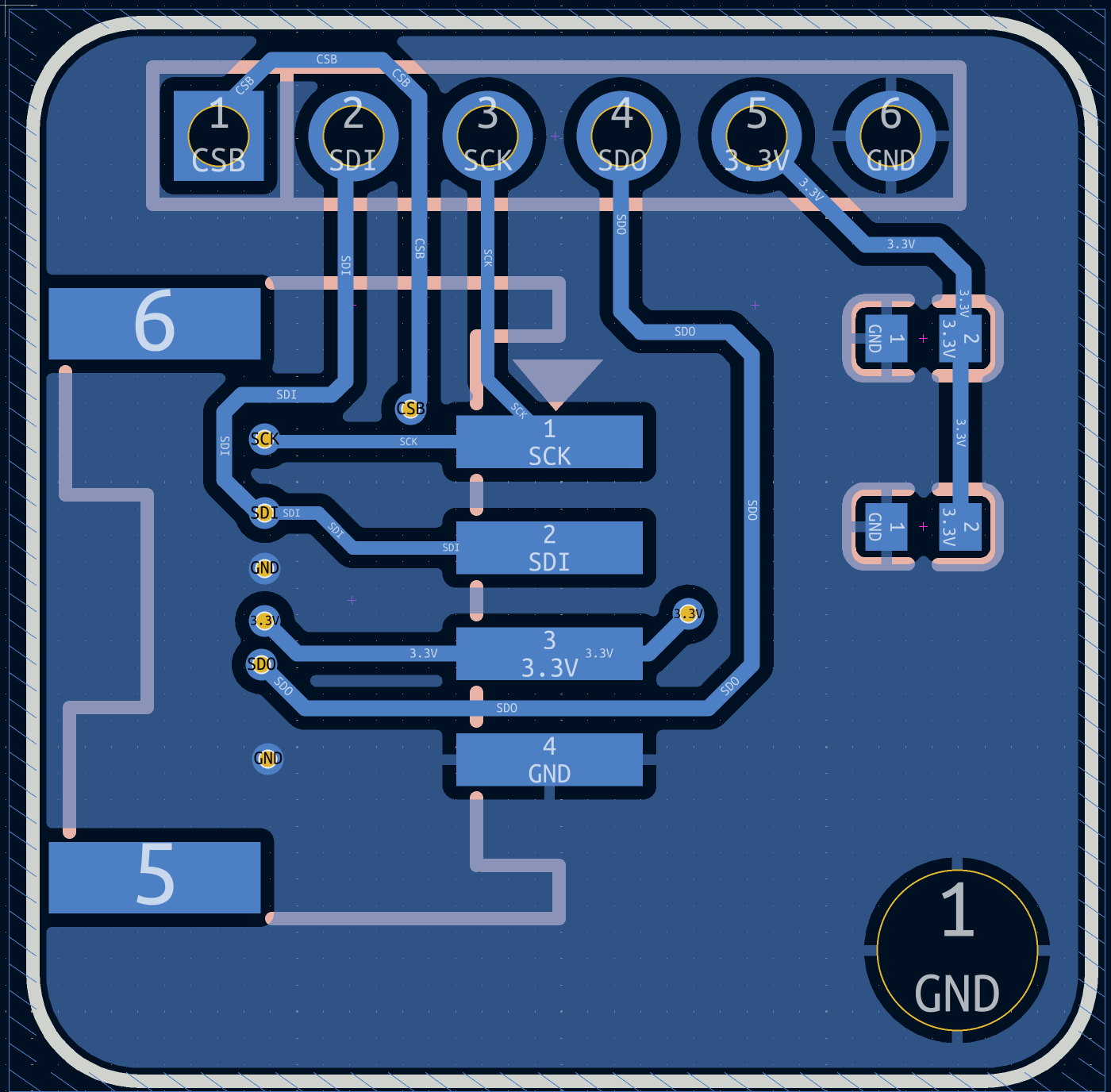

3. 原理图和PCB模块设计介绍

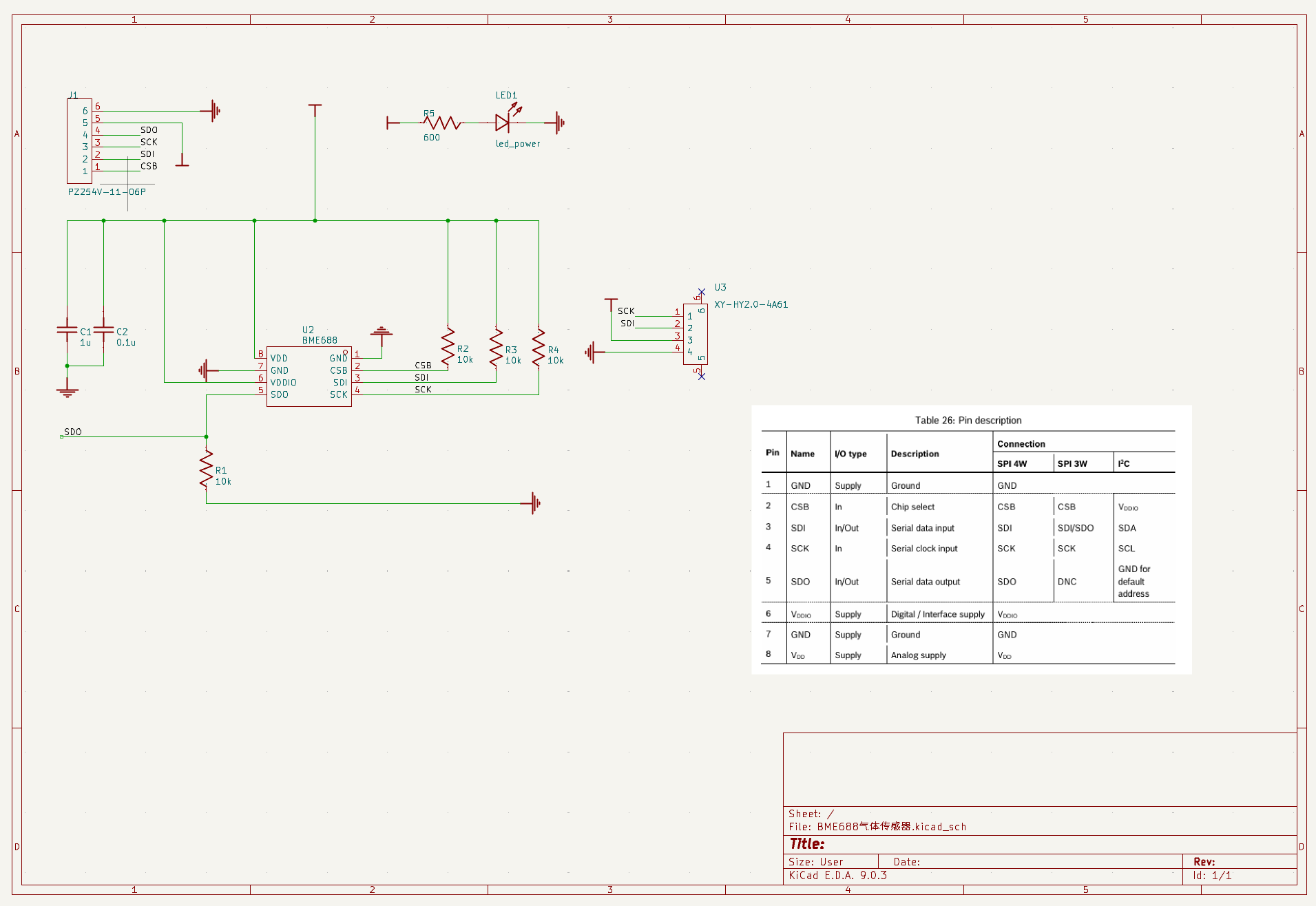

电源部分: 外部通过接口传入3.3V电源和GND。C1和C2两个滤波电容并联在BME688的VDD和VDDIO引脚附近，用于滤除电源噪声，为传感器提供纯净的电源。
传感器核心电路: BME688 (U2)是电路的核心。其电源引脚（VDD, VDDIO）连接到3.3V，接地引脚（GND）连接到地。
通信接口:

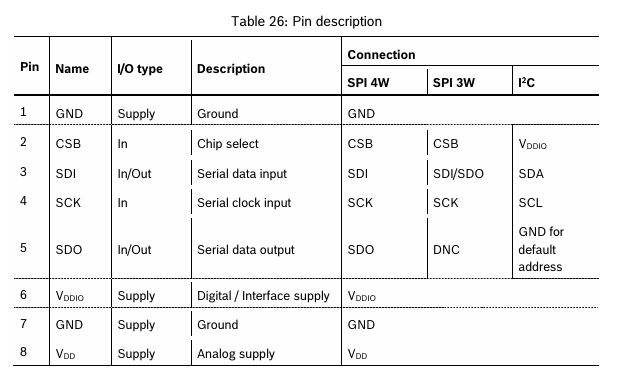

- I2C/SPI选择: BME688的CSB（片选）引脚用于选择通信模式。当CSB接高电平（通过R1上拉）时，传感器工作在I2C模式。
- 引脚连接: SDI（数据）和 SCK（时钟）引脚被同时连接到Grove接口和排针接口，以实现两种接口的复用。
- I2C地址选择: SDO引脚在I2C模式下作为地址选择位。将其接地可以选择默认的I2C地址。
指示灯: 一个简单的LED（LED1）串联一个限流电阻（R5）连接在电源和地之间，作为电源指示灯。
