一、项目介绍

本项目以 NXP FRDM-MCXN236 开发板为核心平台，设计并实现了一个简易的电子时钟系统。系统采用 MCX N236 微控制器内置的独立实时时钟 IRTC作为计时来源，通过软件模拟 I2C 总线驱动一块 0.96 英寸、分辨率为 128×64 的 SSD1306 OLED 单色显示屏，实时显示当前时、分、秒；同时利用开发板上的两个用户按键实现时间的设置与调整，并通过 LPUART4 以 115200 波特率把“模式 + 时间”输出到上位机串口终端，便于观察与调试。

系统的主要功能包括：

• 时钟显示：OLED 以 16×32 大号字体居中显示 “HH:MM:SS”，每秒刷新一次；
• 掉电保持：由于 IRTC 由 VBAT 域供电，只要 VDD_VBAT 有后备电源，整机断电后时间不丢失，重新上电后继续走时；冷启动（从未设置或彻底掉电）时默认从 00:00:00 开始；
• 按键校时：SW3（P0_6）用于循环选择“时/分/秒”设置位，SW2（P0_20）用于调整选中位的数值，短按 ±1，长按切换 “(+) / (-)” 增减方向；
• 状态提示：顶部一行显示 “NORMAL MODE” 或 “SET MODE (+) / SET MODE (-)”，设置状态下被选中的字段以闪烁方式提示；
• 串口输出：每秒向上位机输出一行 “模式  时间”，例如 “SET MODE (+)  12:12:12”。

该项目覆盖了 GPIO、软件 I2C、外设驱动移植、实时时钟（RTC）、按键状态机、电源域管理以及上位机调试等多个嵌入式开发的关键知识点，是一个较为完整的综合性实战项目。

二、硬件介绍

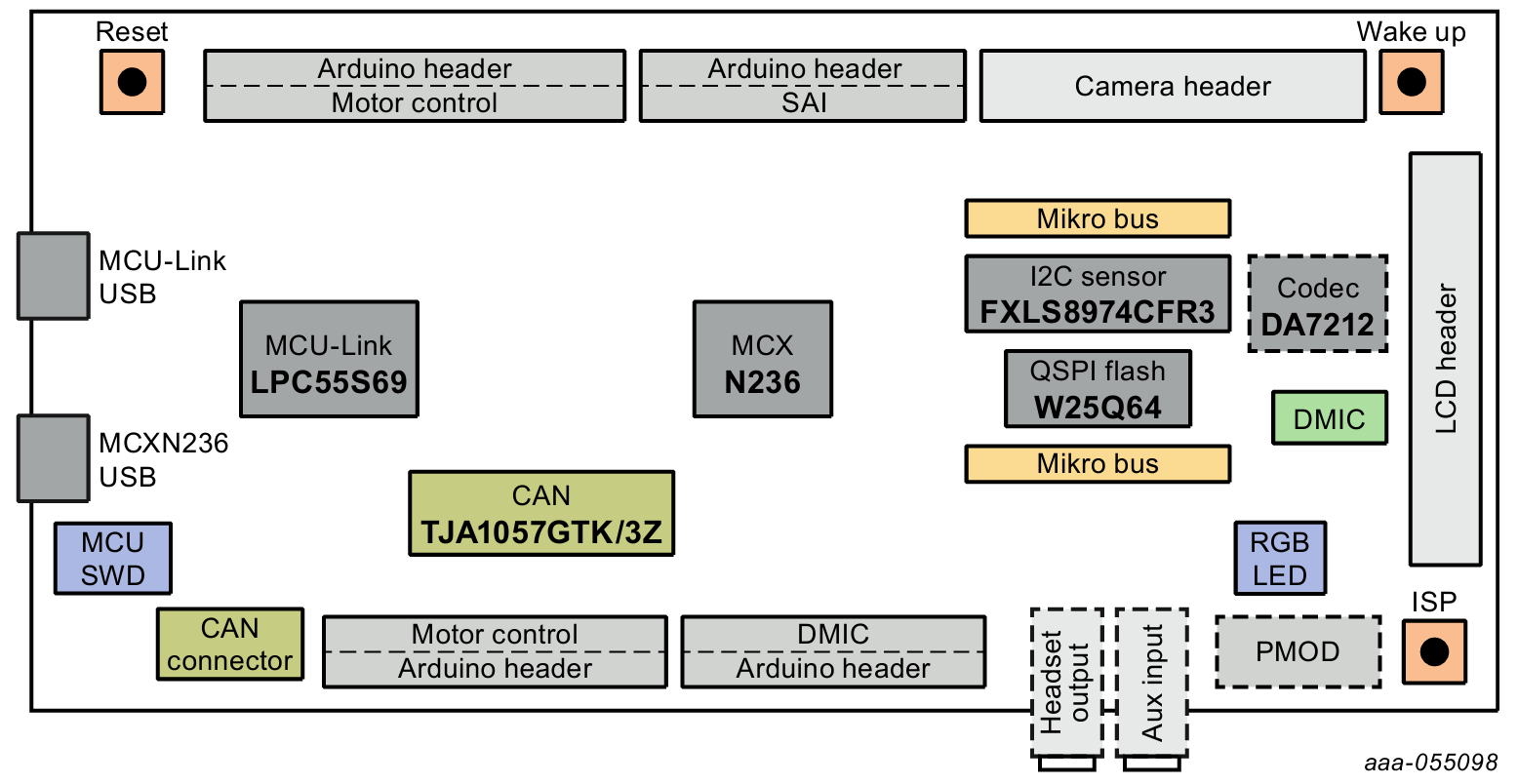

1. FRDM-MCXN236 开发板

FRDM-MCXN236 是 NXP 推出的低成本评估开发板。板载主控为 MCX N236，基于 ARM Cortex-M33 内核（带 TrustZone 安全特性），最高主频 150 MHz，内含 1 MB Flash；板上还集成了外部 QSPI Flash、加速度计、CAN 收发器、RGB LED 以及一块基于 LPC55S69 的 MCU-Link 调试探针。本项目中主要用到 MCU 本体、32.768 kHz 晶振、用户按键、调试串口与 MCU-Link。

2. 主控与实时时钟（IRTC）

MCX N236 的实时时钟模块在 SDK 中由 fsl_irtc 驱动（外设 RTC0），位于芯片的 VBAT（常电）域，配合板载 32.768 kHz 晶振（Y2，接到 XTAL32K / EXTAL32K 引脚）实现精确计时。IRTC 提供年月日时分秒的日历寄存器，可支持日历、闹钟、秒中断等功能，并具备电池供电下的时间保持能力。

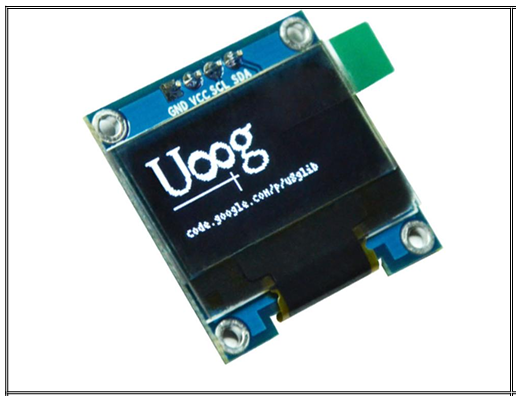

3. 0.96 英寸 OLED 显示屏（SSD1306）

显示屏为 4 针模块（VCC、GND、SCL、SDA），主控芯片为 SSD1306，分辨率 128×64，单色。模块无独立复位脚（RES），依靠上电内部复位。模块从机地址为 0x78（7 位地址 0x3C）。本项目中采用软件模拟 I2C 方式驱动，接线为：SCL 接 P1_0，SDA 接 P1_2。

4. 按键、串口与调试器

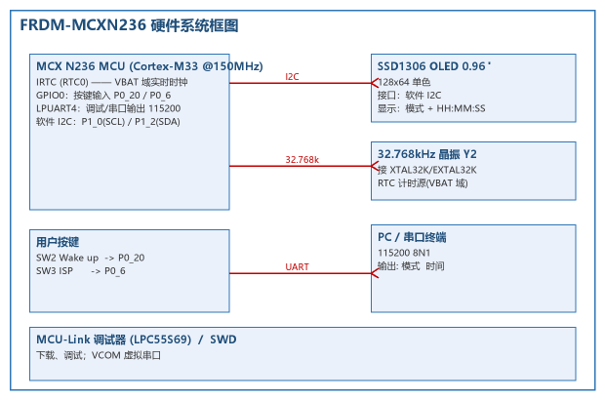

三、方案框图与设计思路

整体设计采用“分层 + 模块化”的思路：

• 底层驱动层：软件 I2C + SSD1306 显示驱动（oled.c）、IRTC 时钟驱动封装（rtc_clock.c）、按键扫描与去抖（buttons.c）；
• 应用逻辑层：主程序（gpio_led_output.c）负责初始化、按键状态机、时间设置与显示/串口刷新；
• 数据流：RTC 提供时间 → 应用读取（正常运行读实时时间，设置状态读取冻结值）→ 分别送往 OLED 显示与串口输出；按键输入反过来修改设置值并在退出设置时写回 RTC。

关键设计决策：

• 计时源选用 IRTC 而非软件计数：软件定时器受中断与负载影响，误差大且无法掉电保持；IRTC 在 VBAT 域持续计时，可实现真正的掉电保持。
• 显示采用软件 I2C：移植厂商标称例程方便，引脚占用少、接线简单，且便于理解 I2C 时序。
• 设置时“冻结”时间：由于 IRTC 没有单独的“停止/启动计时”位，进入设置模式时把当前时间读入一个编辑变量并停止更新，退出设置时再一并写回 RTC，从而达到“设置期间时间暂停”的观感。

四、调试软件介绍

本项目在 Windows 环境下开发，主要使用的软件与工具如下：

调试流程一般为：在 VS Code 中通过 CMake 配置并编译 → 用 LinkServer 下载到开发板 → 打开串口终端观察打印、并通过 OLED 显示判断运行状态。工程中还通过 .vscode 配置了编译任务与调试配置，实现了“一键编译 + 下载 + 调试”。

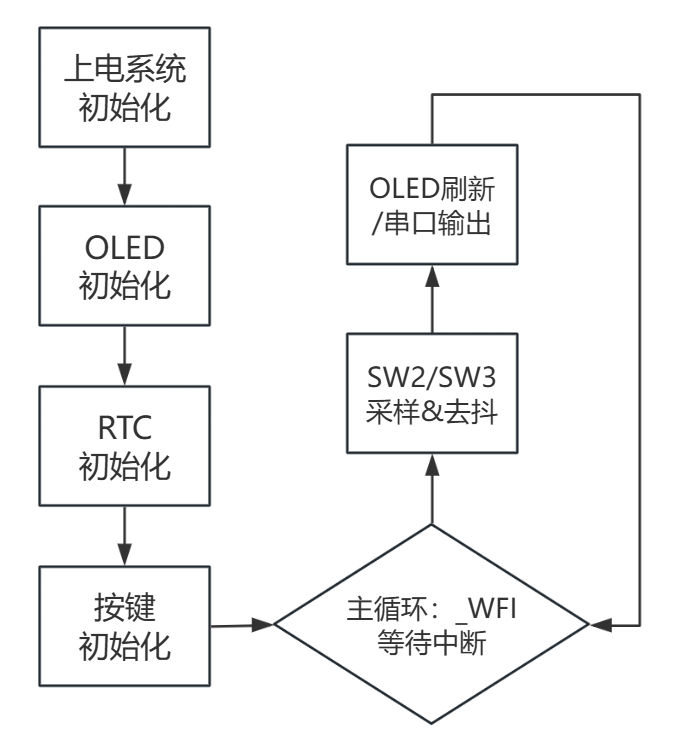

五、软件流程图及关键代码

1. RTC 初始化（rtc_clock.c）

初始化 IRTC 的关键点在于：必须在访问任何 RTC 寄存器之前先为它提供功能时钟，否则总线访问会被挂起。同时利用 VBAT 域的时间保持能力判断是否需要载入默认时间。

void RTC_CLOCK_Init(void)
{
    CLOCK_EnableClock(kCLOCK_Rtc0);                       /* 使能 RTC 总线时钟 */
    (void)CLOCK_SetupClk16KClocking(kCLOCK_Clk16KToVbat | kCLOCK_Clk16KToMain);
    month = RTC0->YEARMON & RTC_YEARMON_MON_CNT_MASK;
    if ((month < 1U) || (month > 12U))                    /* 日历无效 = 冷启动 */
    {      IRTC_GetDefaultConfig(&rtcConfig);                /* clockSelect = 16K */
        if (kStatus_Success == IRTC_Init(RTC0, &rtcConfig))
        {
            rtc_load_default(&dt);
            (void)IRTC_SetDatetime(RTC0, &dt);
        }
    }
    (void)IRTC_SetWriteProtection(RTC0, false);
}

2. 直接读日历寄存器

SDK 的 IRTC_GetDatetime() 内部会对 INVAL 状态位做无上限忙等，一旦 RTC 未正常运行就会永久阻塞。为此改为直接读取日历寄存器，并做两次比对以消除跨秒撕裂。

static void rtc_read_regs(irtc_datetime_t *dt)
{
    uint16_t seconds = RTC0->SECONDS;
    uint16_t hourMin = RTC0->HOURMIN;
    uint16_t days    = RTC0->DAYS;
    uint16_t yearMon = RTC0->YEARMON;
    dt->second = seconds & RTC_SECONDS_SEC_CNT_MASK;
    dt->hour   = (hourMin & RTC_HOURMIN_HOUR_CNT_MASK) >> RTC_HOURMIN_HOUR_CNT_SHIFT;
    dt->minute = hourMin & RTC_HOURMIN_MIN_CNT_MASK;
    /* ... 日/月/年同理 ... */
}

3. 按键去抖与长短按（buttons.c）

btn_event_t BUTTON_Scan(button_t *b, uint8_t raw)   /* 每 1ms 调用 */
{
    if (raw != b->stable) {                         /* 电平变化 -> 去抖计时 */
        if (++b->debounce >= BTN_DEBOUNCE_MS) {
            b->stable = raw;
            if (raw) { if (!b->long_done) ev = BTN_EVENT_SHORT; }
            else     { b->hold = 0; b->long_done = 0; }
        }
    } else if (b->stable == 0) {                    /* 按住 -> 长按检测 */
        if (++b->hold >= BTN_LONG_MS && !b->long_done) { b->long_done=1; ev=BTN_EVENT_LONG; }
    }
    return ev;
}

4. 应用状态机与串口输出（gpio_led_output.c）

/* SW3: 切换模式并重置为 (+) */
if (e_sel == BTN_EVENT_SHORT) {
    if (s_mode == UI_NORMAL) RTC_CLOCK_Read(&s_edit);       /* 进入设置: 冻结时间 */
    s_mode = (s_mode + 1) % 4;  s_decrement = false;
    if (s_mode == UI_NORMAL) RTC_CLOCK_Set(&s_edit);        /* 退出设置: 写回 */
}
/* SW2: 仅设置态有效；短按±1，长按切换方向 */
if (s_mode != UI_NORMAL) {
    if (e_adj == BTN_EVENT_LONG) s_decrement = !s_decrement;
    else if (e_adj == BTN_EVENT_SHORT) edit_adjust(s_decrement ? -1 : +1);
}
/* 串口: "模式  时间"(两个空格) */
PRINTF("%s  %s\r\n", mode_string(), tbuf);

六、功能展示图及说明

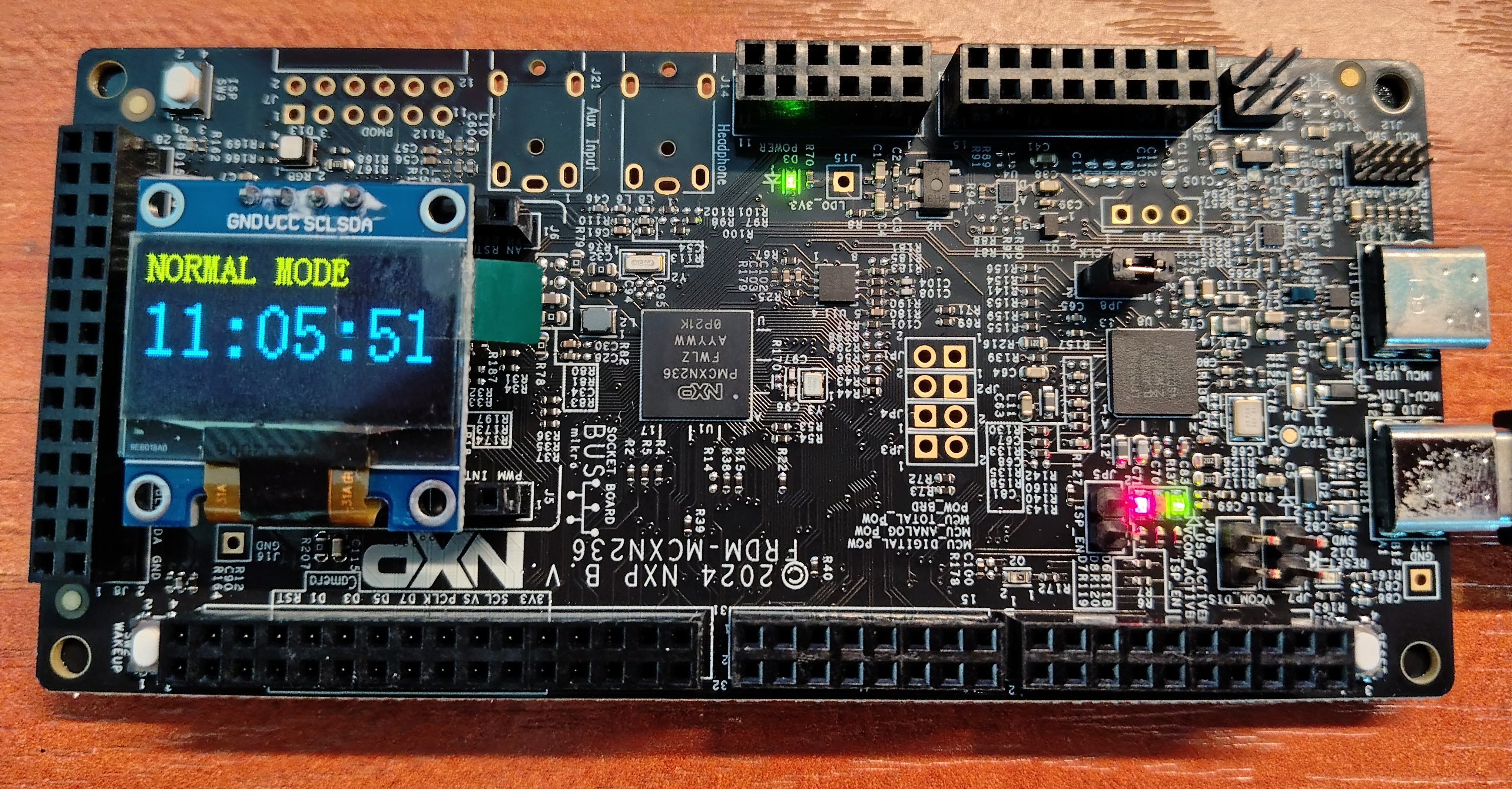

正常运行模式

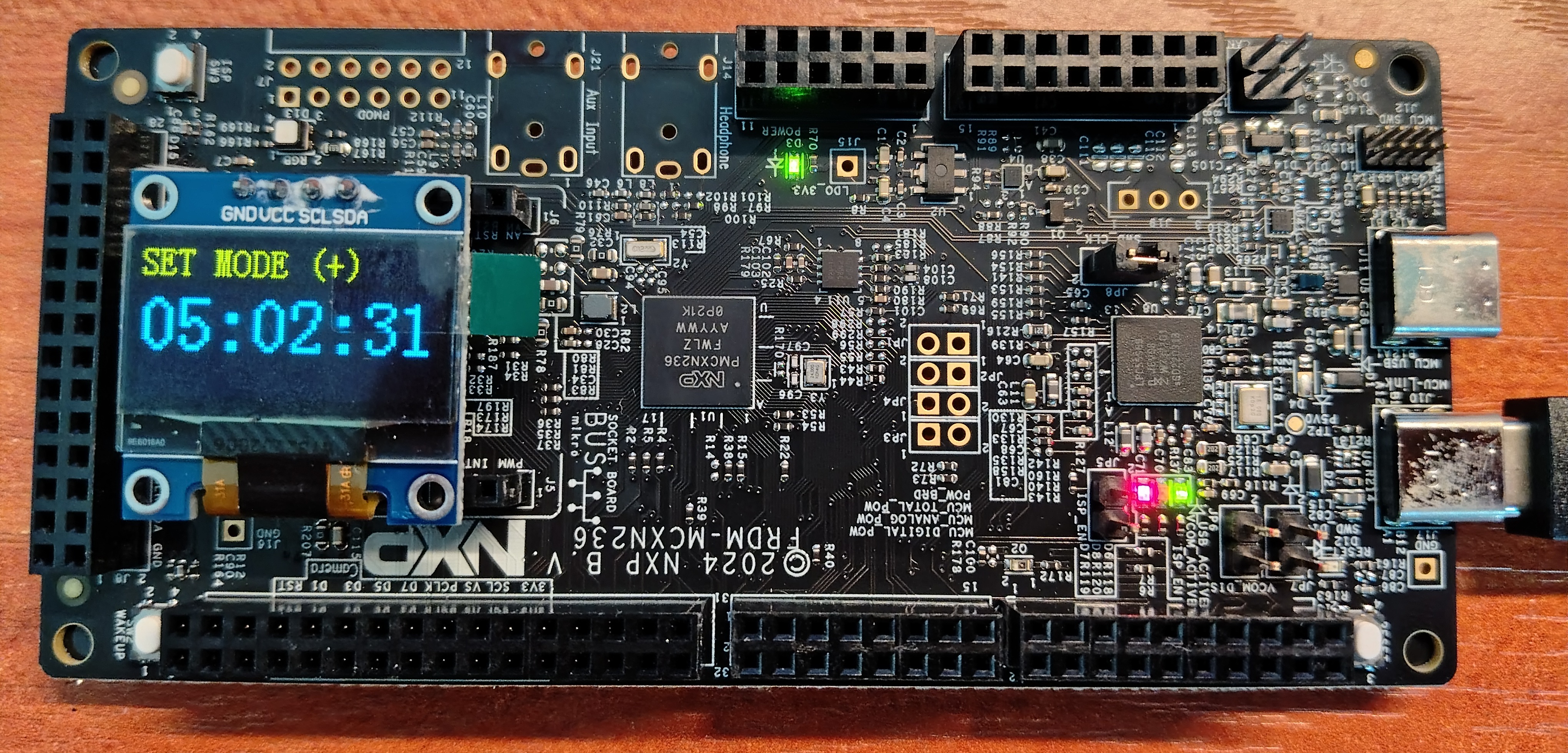

增加设置模式

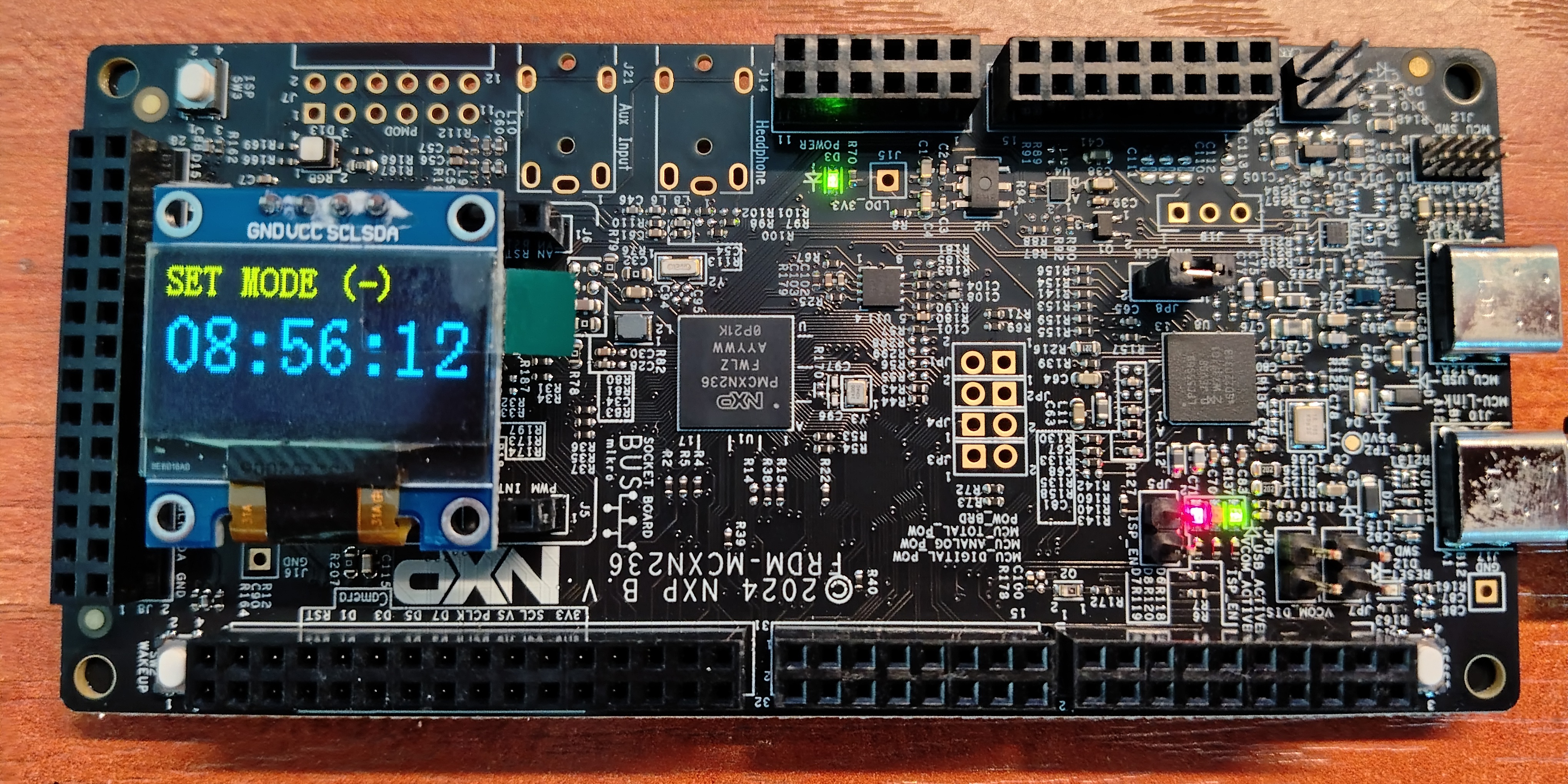

减小设置模式

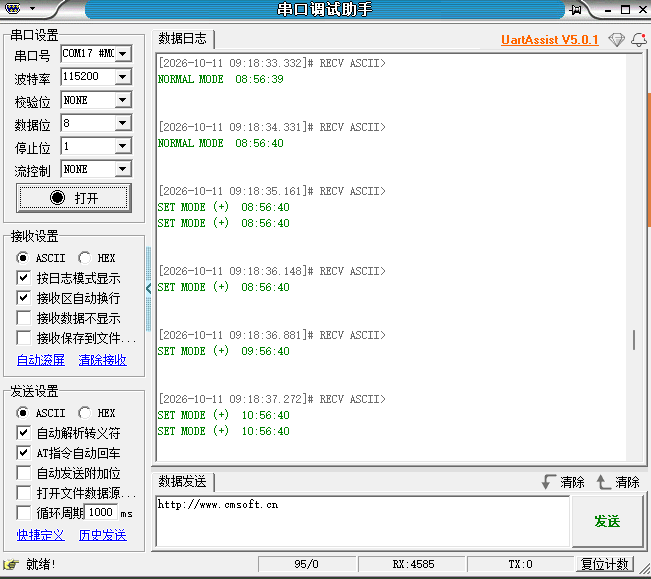

串口助手接收数据界面

功能说明：

• 正常运行模式（NORMAL MODE）：OLED 顶部显示 “NORMAL MODE”，下方以 16×32 大号字体显示 “12:12:12”，时间每秒自动递增。
• 设置模式（SET MODE）：OLED 顶部显示 “SET MODE (+)” 或 “SET MODE (-)”，被选中的字段（时/分/秒）以约 0.4 秒周期闪烁提示；此时时间暂停走动。
• 按键操作：SW3 循环切换 正常→时→分→秒→正常，每次切换都会把调整方向重置为 “(+)”；SW2 短按对选中位 ±1，长按约 1 秒切换 “(+)/(-)”。在正常模式下 SW2 不产生任何调整。
• 串口输出：每秒（以及每次状态变化时）输出一行 “模式  时间”，如 “SET MODE (+)  12:12:12”，方便在不看屏幕时确认状态。

七、项目中遇到的难题及解决方法

难题一：屏幕移植后完全黑屏

现象：将厂商 51 单片机例程移植到 MCX N236 后，OLED 不显示。原因有两方面：一是原例程使用了 Keil 专用的 code 关键字与 8051 位操作，需要改写为基于 SDK GPIO 的写法；二是驱动软件的 I2C 时序与硬件无关，但引脚定义需要重新对应（原例程用 P1_2 作 RES，而本项目 4 针模块没有 RES，把 P1_2 用作 SDA）。解决：重写软件 I2C 的位操作，去除 RES 相关代码，改为上电延时等待内部复位，并正确配置 P1_0/P1_2 的复用与时钟。

难题二：RTC 初始化时程序卡死

现象：加入 RTC 后屏幕停在初始化阶段。逐句加标记定位后发现卡在读取 RTC 寄存器 RTC0->YEARMON 处。原因是 MCX N236 的 RTC 位于 VBAT 域，在它获得功能时钟之前访问其寄存器会挂起总线。解决：把 CLOCK_SetupClk16KClocking()（提供 VBAT 域 FRO16K 作为 RTC 功能时钟）提到任何 RTC 寄存器访问之前，与官方 irtc 示例保持一致。

难题三：使用了会“永久等待”的 SDK API

现象：CLOCK_SetupOsc32KClocking() 内部对 32.768 kHz 晶振就绪状态做无上限 while 等待，若晶振未就绪即死循环；IRTC_GetDatetime() 内部对 INVAL 状态位同样无上限忙等。解决：改用无阻塞的 FRO16K 时钟路径（CLOCK_SetupClk16KClocking），并将读时间改为直接读日历寄存器、配合带超时的写法，从根本上消除死等风险。

难题四：软件 I2C 与中断竞争

现象：启用 RTC 秒中断后显示偶发异常。原因是软件 I2C 是逐位翻转引脚实现的，事务进行中被中断打断会破坏时序。解决：在 OLED 单帧写入函数 OLED_WR_Byte() 前后用 DisableGlobalIRQ()/EnableGlobalIRQ() 做临界区保护，保证一帧 I2C 的原子性。

八、心得体会

通过本次项目，我对嵌入式系统的开发流程有了更完整的认识。首先是“先定位、再修改”的调试方法：当屏幕黑屏时，通过在 OLED 上分阶段显示标记，迅速把问题锁定到具体的某一行语句，避免了盲目改动。这种“可观测性优先”的思路在嵌入式开发中非常关键。

其次是理解外设的“使用前提”。RTC 卡死的根源并不在于代码逻辑，而在于访问它之前必须先提供功能时钟——这是数据手册与官方示例中都强调、却容易被忽视的细节。这提醒我，使用任何外设前都要弄清楚它的时钟、电源与复位依赖。

第三是对“阻塞式 API”的警惕。SDK 中一些函数内部存在无超时的等待，在异常情况下会导致程序永久卡死。工程代码应当尽量使用可预测、可超时的实现，或对关键等待加以保护。

此外，模块化设计（把显示、RTC、按键拆分为独立文件与接口）让代码更清晰、更易维护与复用；而软件 I2C 的中断竞争问题，则让我体会到“临界区保护”在底层时序代码中的重要性。

总而言之，本项目从硬件理解、驱动移植、外设配置到应用状态机与调试排错，形成了一条完整的实践链路，加深了我对 MCX N236 平台与嵌入式实时时钟应用的理解，也为后续更复杂的项目积累了宝贵经验。最后感谢电子森林与得捷电子联合推出的 《Funpack》 系列活动，对于我来说是个很好的学习机会，理论结合实践。
