基于FRDM-MCXN236的电子时钟设计

一、项目介绍

1.1 项目背景

本项目是参加硬禾科技联合DigiKey发起的Funpack活动第五季第4期（Funpack S5 #4）。本期板卡是来自NXP的FRDM-MCXN236开发板，核心是一颗MCX N236微控制器，搭载Arm Cortex-M33内核，主频最高150MHz，配备1MB双组闪存和352KB ECC RAM，集成SmartDMA加速器。

1.2 项目概述

本项目基于FRDM-MCXN236开发板，实现了一个完整的电子时钟系统。系统利用芯片内置的独立RTC（IRTC）模块进行精准计时，通过板载按键实现年、月、日、时、分、秒的全字段时间调整，并通过串口实时输出当前时间。按下复位按键后，IRTC时间能够继续保持，不会丢失。

本项目对应Funpack S5 #4活动任务1——电子时钟设计。

1.3 功能需求

根据活动任务1要求，本项目实现以下功能：

使用RTC获取系统时间
显示当前时、分、秒信息（通过串口输出）
使用按键实现时间调整
通过串口输出当前时间
掉电后时间能够保持（通过复位按键验证）

在基础要求之上，还实现了以下增强功能：

全字段时间调整：支持年、月、日、时、分、秒六个字段的独立调整
短按/长按双模式按键：SW2短按循环切换调整字段，长按保存并退出；SW3短按+1，长按-1
串口高频输出：每0.5秒输出一次当前时间
软件去抖与状态机：基于SysTick的按键扫描机制，实现4ms去抖和1秒长按判定

1.4 项目成果

✅ 深入理解FRDM-MCXN236的IRTC模块及其复位保持机制
✅ 掌握MCUXpresso SDK在VS Code环境下的开发流程
✅ 实现基础任务：基于IRTC的电子时钟，支持串口时间输出和复位后时间保持
✅ 实现全字段时间调整，支持年月日时分秒六个字段的独立修改
✅ 实现短按/长按双模式按键交互

二、硬件介绍

2.1 微控制器：MCX N236

MCX N236是NXP MCX N系列的高性能微控制器，基于Arm Cortex-M33内核，主频最高150MHz。芯片配备1MB双组闪存（支持完整ECC）和352KB ECC RAM，集成SmartDMA加速器。在安全方面，内置EdgeLock安全区域，提供硬件级保护。

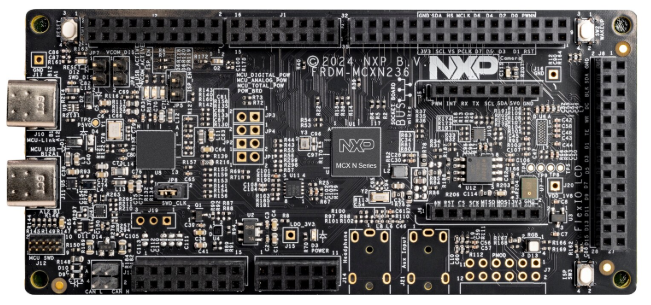

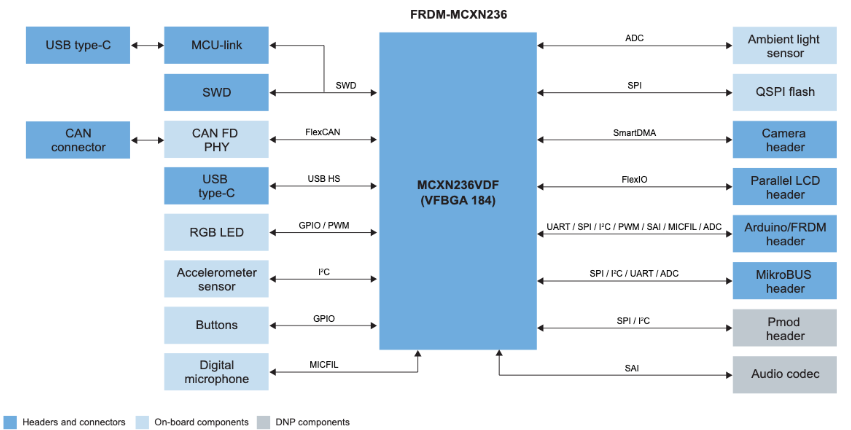

2.2 FRDM-MCXN236开发板

FRDM-MCXN236开发板的主要板载资源包括：

MCU-Link调试器：通过USB-C一线完成供电、调试和串口通信，支持VCOM虚拟串口
用户按键：SW1为复位按键，SW2（P0_20）为唤醒按键，SW3（P0_6）为ISP模式开关（可作普通GPIO输入使用）
RGB LED：用于状态指示
扩展接口：支持Arduino、mikroBUS、FRDM接头等多种扩展接口

2.3 引脚分配

本项目使用的引脚分配如下：

功能	引脚	说明
SW2按键	P0_20	模式切换/保存退出
SW3按键	P0_6	数值增减
串口TX	P1_8	LPUART4，通过MCU-Link输出
串口RX	P1_9	LPUART4
复位按键	SW1	复位MCU，验证时间保持

三、方案框图和项目设计思路

3.1 系统方案框图

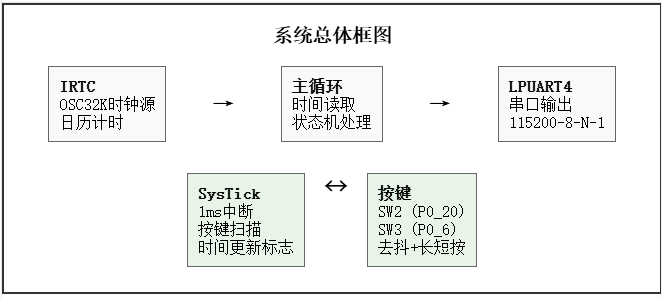

系统方案框图展示了电子时钟的整体架构与数据流向。核心模块包括IRTC、主循环、LPUART4、SysTick和按键。IRTC作为时间基准，由OSC32K提供精准时钟源，负责日历计时；主循环负责读取IRTC当前时间、处理按键事件，并通过LPUART4将时间信息输出至PC串口终端。SysTick定时器产生1ms中断，一方面累计计数实现0.5秒的时间更新标志置位，另一方面执行按键扫描，完成去抖和短按/长按判定。按键SW2（P0_20）和SW3（P0_6）通过GPIO连接，经SysTick扫描后产生短按或长按事件，主循环据此进行时间调整状态机的切换与数值增减。调整完成后，新时间写回IRTC，实现掉电保持。整体构成一个以IRTC为时间基准、SysTick为调度时基、按键为人机交互、串口为输出通道的电子时钟系统。

3.2 项目设计思路

IRTC初始化

MCXN236的IRTC初始化有一个关键时序要求：RTC的CTRL[CLK_SEL]位默认选择FRO16K作为时钟源，FRO16K必须在切换到OSC32K之前保持使能，否则访问任何RTC寄存器都会导致系统挂起。因此初始化顺序为：

同时使能FRO16K和OSC32K到VBAT域和Main域
使能RTC时钟
配置irtcConfig.clockSelect = kIRTC_Clk32K
调用IRTC_Init()完成初始化

每秒时间更新

由于IRTC驱动不支持独立的秒中断枚举，本项目采用SysTick定时器产生1ms中断，在中断中累计计数，每500次置位时间更新标志，实现0.5秒的串口输出周期。

按键处理机制

按键采用SysTick轮询方式，在1ms中断中执行扫描：

去抖：使用4位移位寄存器，连续4次采样一致才认为状态稳定
短按判定：按下后1000ms内释放，触发短按事件
长按判定：持续按下超过1000ms，触发长按事件

时间调整状态机

系统采用7状态状态机：

NORMAL → ADJUST_YEAR → ADJUST_MONTH → ADJUST_DAY
       → ADJUST_HOUR → ADJUST_MINUTE → ADJUST_SECOND → NORMAL（保存）

SW2短按循环切换调整字段，SW2长按保存并退出；SW3短按当前字段+1，SW3长按当前字段-1。

复位后时间保持

IRTC由独立时钟源供电，复位MCU时IRTC继续运行。程序初始化时检查年份范围（2020-2100），若超出范围则设置默认时间，否则保留原有时间。按下复位按键SW1后，程序重新运行，串口输出显示时间从复位前继续计时。

四、开发环境、软件流程图及关键代码

4.1 开发环境

硬件：FRDM-MCXN236开发板、Type-C USB线
IDE：Visual Studio Code + MCUXpresso for VS Code扩展
SDK：MCUXpresso SDK 26.09（FRDM-MCXN236）
工具链：Arm GNU Toolchain 14.2.rel1
构建系统：CMake + Ninja
串口终端：VS Code Serial Monitor，115200-8-N-1

4.2 软件流程图

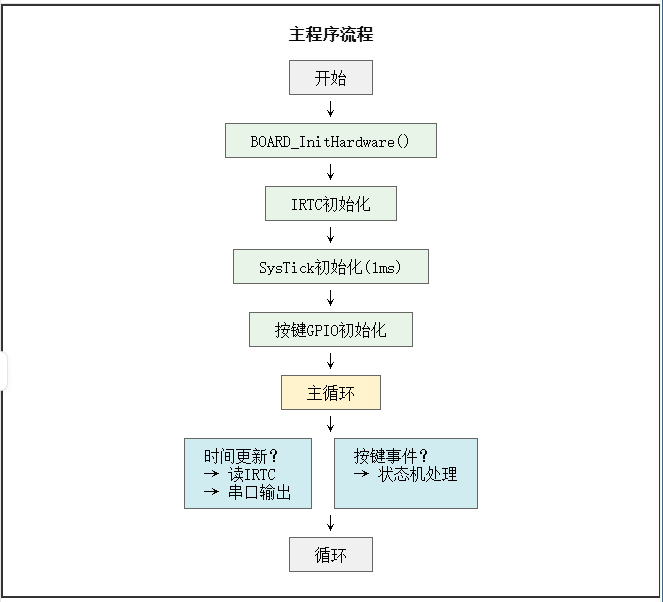

4.2.1 主程序流程图

主程序流程图描述了电子时钟从上电到持续运行的整体控制流程。程序启动后，首先调用BOARD_InitHardware()完成板级基础初始化，接着依次初始化IRTC、SysTick定时器和按键GPIO。进入主循环后，程序不断检测两个标志：当SysTick累计达到0.5秒时置位的时间更新标志被触发，则读取IRTC当前时间并通过LPUART4输出；当按键扫描产生事件时，则进入时间调整状态机进行相应处理。处理完毕后回到循环起点，持续运行，实现时间的实时输出与按键响应。

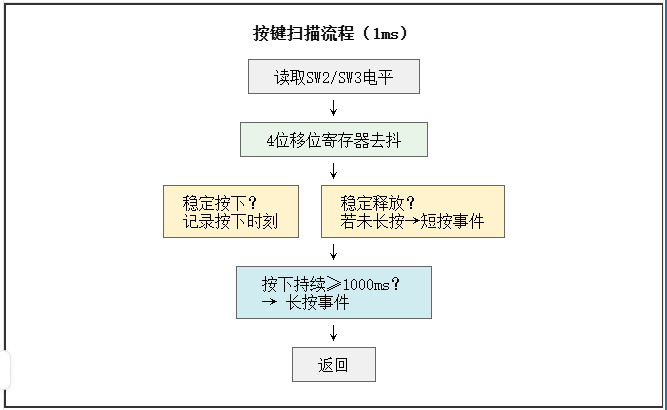

4.2.2 按键扫描流程图（SysTick中断内）

按键扫描流程图展示了在SysTick 1ms中断中执行的按键去抖与长短按判定逻辑。中断服务程序首先读取SW2（P0_20）和SW3（P0_6）的当前电平，将电平移入4位移位寄存器进行软件去抖。当连续4次采样均为低电平时，判定为稳定按下，记录按下时刻并清除长按标志；当连续4次采样均为高电平时，判定为稳定释放，若此前未触发长按，则产生短按事件。同时，若按键持续按下时间达到或超过1000ms，则置位长按事件，并标记已处理，避免释放时重复触发短按。该流程以1ms为周期循环执行，确保按键响应的实时性与可靠性。

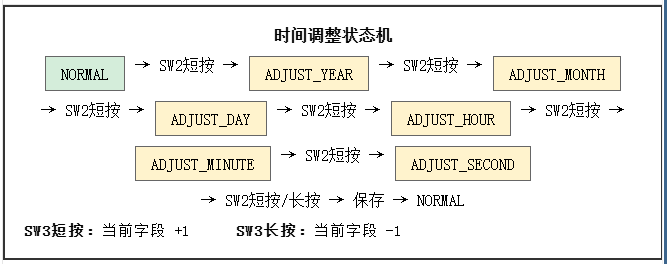

4.2.3 时间调整状态机

时间调整状态机定义了用户通过按键修改时间的交互逻辑。系统默认处于NORMAL状态，此时正常显示时间。短按SW2依次进入年、月、日、时、分、秒六个调整状态，每个状态对应一个字段的编辑；在任意调整状态下，短按SW3使当前字段值加1，长按SW3使当前字段值减1，并自动处理进位与循环（如月份12后回到1，小时23后回到0等）。当在秒调整状态下再次短按SW2，或在任意调整状态下长按SW2，则将修改后的时间写回IRTC并保存，随后返回NORMAL状态。该状态机确保了时间调整的灵活性与操作的直观性。

4.3 关键代码

IRTC初始化

static void IRTC_ClockInit(void)
{
    irtc_config_t irtcConfig;

    /* 关键：同时使能FRO16K和OSC32K，防止访问RTC寄存器挂起 */
    CLOCK_SetupClk16KClocking(kCLOCK_Clk16KToVbat | kCLOCK_Clk16KToMain);
    CLOCK_SetupOsc32KClocking(kCLOCK_Osc32kToVbat | kCLOCK_Osc32kToMain);
    CLOCK_EnableClock(kCLOCK_Rtc0);

    IRTC_GetDefaultConfig(&irtcConfig);
    irtcConfig.clockSelect = kIRTC_Clk32K;
    IRTC_Init(RTC, &irtcConfig);

    /* 检查时间有效性，复位后保持原时间 */
    IRTC_GetDatetime(RTC, &g_currentTime);
    if (g_currentTime.year < 2020U || g_currentTime.year > 2100U) {
        g_currentTime.year = 2026;  g_currentTime.month = 10;
        g_currentTime.day = 10;     g_currentTime.weekDay = 6;
        g_currentTime.hour = 14;    g_currentTime.minute = 0;
        g_currentTime.second = 0;
        IRTC_SetWriteProtection(RTC, false);
        IRTC_SetDatetime(RTC, &g_currentTime);
    }
}

SysTick中断与按键扫描

void SysTick_Handler(void)
{
    g_tick_count++;
    if ((g_tick_count % 500U) == 0U) g_time_update_flag = true;
    Button_Scan();
}

static void Button_Scan(void)
{
    uint32_t sw2_level = (GPIO_PinRead(GPIO0, 20U) == 0U) ? 0U : 1U;
    uint32_t sw3_level = (GPIO_PinRead(GPIO0, 6U) == 0U) ? 0U : 1U;

    /* SW2去抖与长短按 */
    g_sw2_history = ((g_sw2_history << 1) | sw2_level) & 0x0F;
    if (g_sw2_history == 0U) {
        if (!g_sw2_pressed) {
            g_sw2_pressed = true;
            g_sw2_press_tick = g_tick_count;
            g_sw2_long_handled = false;
        }
    } else if (g_sw2_history == 0x0F) {
        if (g_sw2_pressed) {
            if (!g_sw2_long_handled) g_key_event = KEY_EVENT_SW2_SHORT;
            g_sw2_pressed = false;
        }
    }
    if (g_sw2_pressed && !g_sw2_long_handled &&
        (g_tick_count - g_sw2_press_tick) >= 1000U) {
        g_sw2_long_handled = true;
        g_key_event = KEY_EVENT_SW2_LONG;
    }
    /* SW3同理，略 */
}

时间调整状态机处理

case KEY_EVENT_SW2_SHORT:
    switch (g_clock_state) {
        case CLOCK_STATE_NORMAL:
            g_clock_state = CLOCK_STATE_ADJUST_YEAR;
            g_adjustTime = g_currentTime;
            break;
        case CLOCK_STATE_ADJUST_YEAR:
            g_clock_state = CLOCK_STATE_ADJUST_MONTH; break;
        /* ... 依次切换 ... */
        case CLOCK_STATE_ADJUST_SECOND:
            IRTC_SetWriteProtection(RTC, false);
            IRTC_SetDatetime(RTC, &g_adjustTime);
            g_currentTime = g_adjustTime;
            g_clock_state = CLOCK_STATE_NORMAL;
            break;
    }
    break;

case KEY_EVENT_SW2_LONG:
    if (g_clock_state != CLOCK_STATE_NORMAL) {
        IRTC_SetWriteProtection(RTC, false);
        IRTC_SetDatetime(RTC, &g_adjustTime);
        g_currentTime = g_adjustTime;
        g_clock_state = CLOCK_STATE_NORMAL;
    }
    break;

case KEY_EVENT_SW3_SHORT:
    if (g_clock_state != CLOCK_STATE_NORMAL)
        AdjustTime(&g_adjustTime, g_clock_state, +1);
    break;

case KEY_EVENT_SW3_LONG:
    if (g_clock_state != CLOCK_STATE_NORMAL)
        AdjustTime(&g_adjustTime, g_clock_state, -1);
    break;

五、功能展示

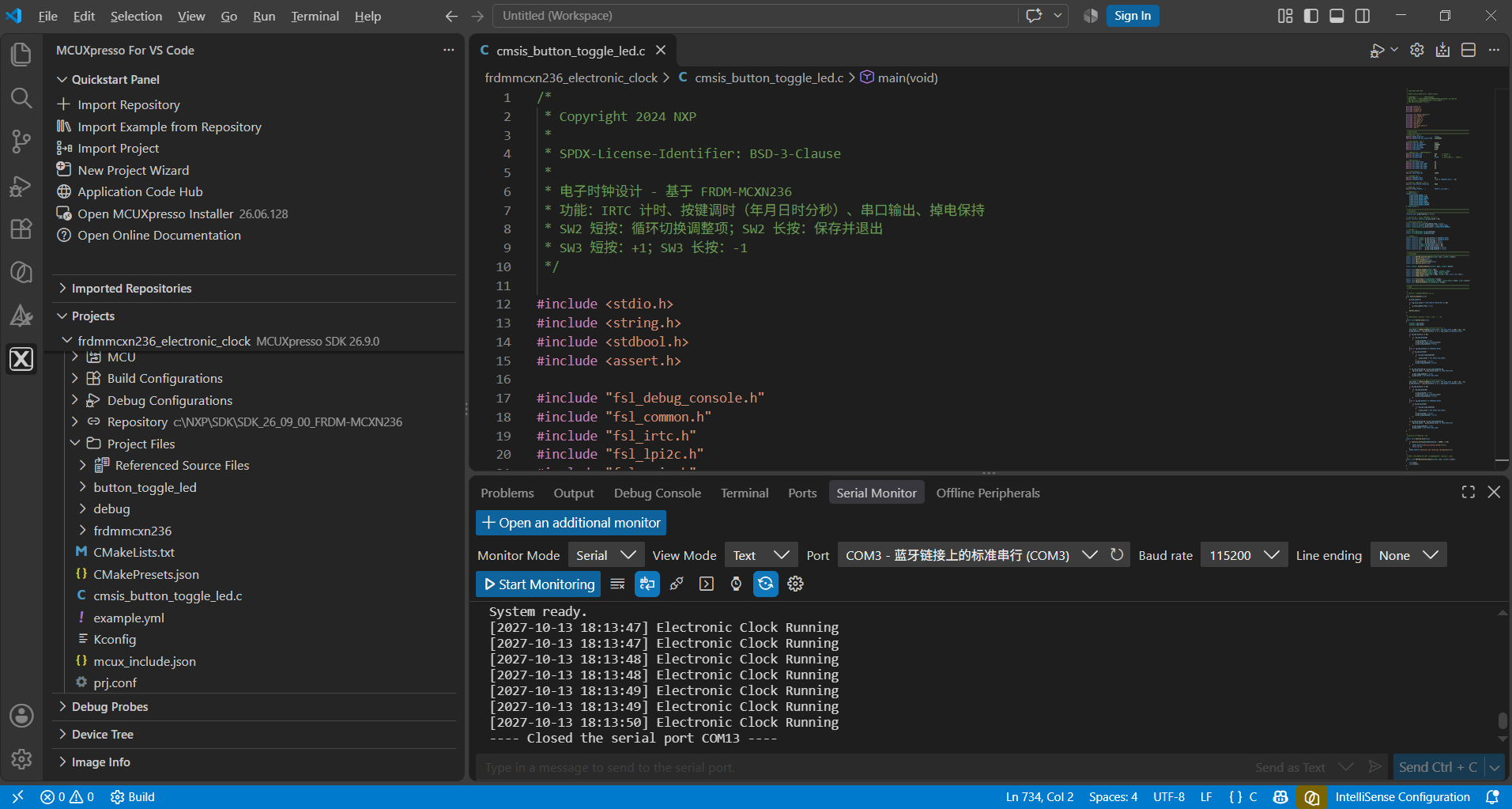

5.1 串口输出

系统启动后，串口终端显示初始化日志和当前时间：

========================================
  Electronic Clock - FRDM-MCXN236
  IRTC + Button + UART
========================================
[IRTC] Set default: 2026/10/10 14:00:00
System ready.
[2026-10-10 14:00:00] Electronic Clock Running
[2026-10-10 14:00:00] Electronic Clock Running
[2026-10-10 14:00:01] Electronic Clock Running
[2026-10-10 14:00:01] Electronic Clock Running
...

由于SysTick每0.5秒刷新一次，而IRTC精度为1秒，同一秒的时间会连续输出两次。

5.2 时间调整

短按SW2进入调整模式：

SW2 Pressed!
[SET MODE] Enter ADJUST_YEAR

短按SW3递增当前字段：

SW3 Pressed!
[SET] YEAR: 2027

长按SW3递减当前字段：

SW3 Pressed!
[SET] YEAR: 2026

短按SW2切换字段：

SW2 Pressed!
[SET MODE] Enter ADJUST_MONTH

长按SW2保存并退出：

SW2 Pressed!
[SET MODE] Time saved to IRTC
[SET MODE] Long press: Exit to NORMAL (saved)
[2026-11-10 14:00:15] Electronic Clock Running

5.3 复位后时间保持

在正常计时状态下，按下开发板上的复位按键SW1，MCU复位重新运行程序。串口输出显示：

[IRTC] Restored: 2026/10/10 14:05:30
System ready.
[2026-10-10 14:05:31] Electronic Clock Running
[2026-10-10 14:05:31] Electronic Clock Running
[2026-10-10 14:05:32] Electronic Clock Running

可以看到，复位后IRTC时间并未重置为默认值，而是从复位前的时刻继续计时，验证了时间保持功能正常。

六、遇到的主要难题及解决方法

6.1 编译器cc1错误

问题：VS Code下构建工程报错cannot execute 'cc1': CreateProcess: No such file or directory。

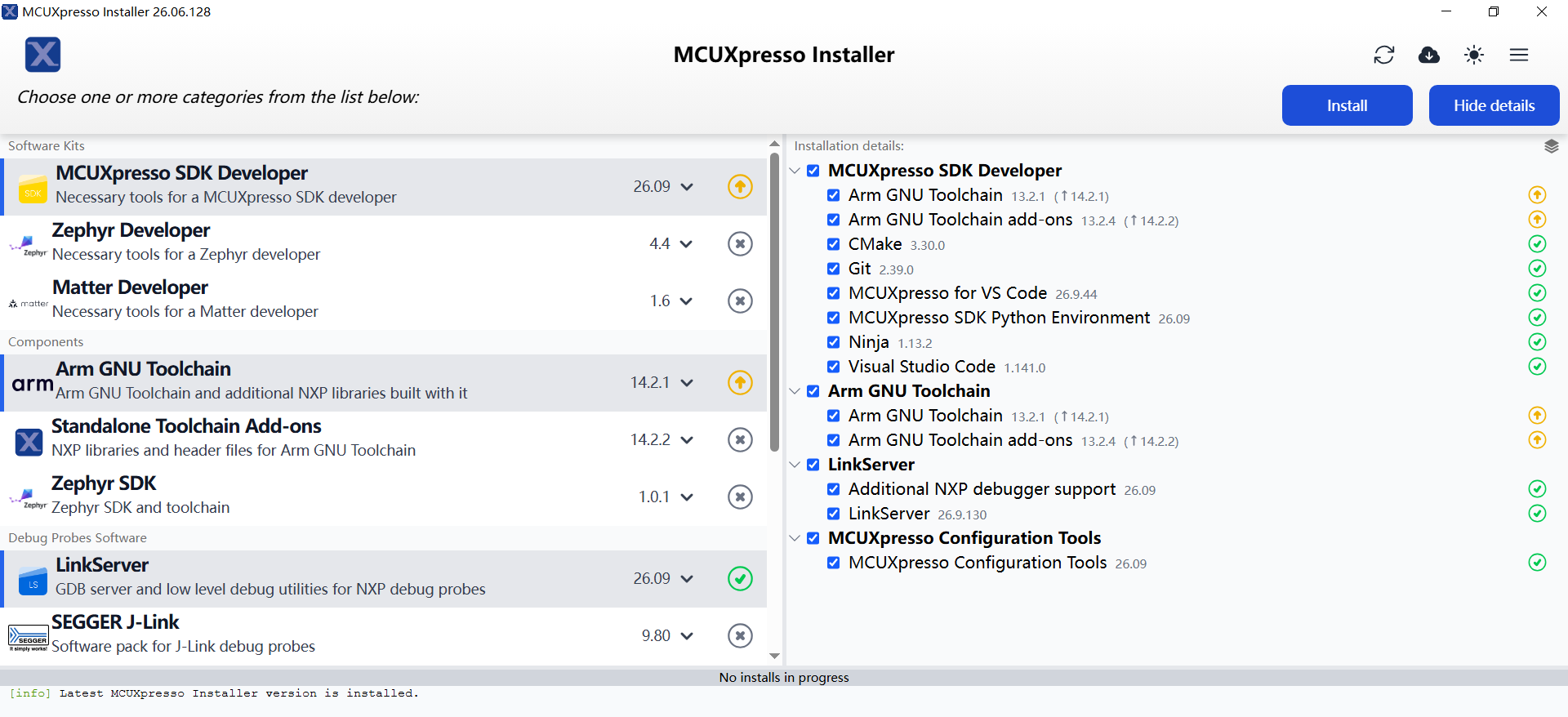

解决方法：通过MCUXpresso Installer重新安装Arm GNU Toolchain，并确保ARMGCC_DIR环境变量指向工具链根目录。

6.2 IRTC初始化挂起

问题：IRTC初始化后系统挂起，串口仅输出标题后停止。

原因：RTC的CTRL[CLK_SEL]位默认选择FRO16K作为时钟源，若FRO16K未使能，访问RTC寄存器会挂起。

解决方法：在初始化IRTC之前，同时使能FRO16K和OSC32K到VBAT域。

6.3 IRTC秒中断枚举不存在

问题：编译报错'kIRTC_SecondsInterruptEnable' undeclared。

解决方法：改用SysTick定时器产生1ms中断，累计500次后置位时间更新标志。

6.4 SysTick重载值超出24位

问题：SysTick_Config(SystemCoreClock / 2U)失败，因为150MHz/2=75,000,000超出24位上限。

解决方法：改为1ms中断，在中断中累加计数。

6.5 SW2按键无响应

问题：SW3正常，SW2（P0_20）无反应。

原因：pin_mux.c中未配置P0_20的GPIO复用功能。

解决方法：在BOARD_InitPins()中添加P0_20的PORT配置，设为kPORT_MuxAlt0（GPIO功能），并使能内部上拉。

七、心得体会

通过本次Funpack活动，我深入学习了NXP MCX N系列微控制器的开发流程。FRDM-MCXN236开发板配合MCUXpresso SDK和VS Code环境，提供了从底层驱动到应用开发的完整工具链。

在电子时钟项目的开发过程中，我不仅完成了活动任务要求的全部功能，还实现了全字段时间调整、短按/长按双模式按键等增强功能。特别是复位后时间保持功能的实现，让我对IRTC的独立供电域和复位行为有了深刻理解。

调试过程中遇到的cc1编译错误、IRTC初始化挂起、SysTick重载值超限等问题，锻炼了我分析问题和查阅技术资料的能力。通过NXP社区、SDK文档和官方例程，我逐步定位并解决了每一个问题，这种“遇到问题-分析问题-解决问题”的循环是嵌入式开发中最宝贵的经验。

FRDM-MCXN236的丰富外设和MCUXpresso生态让我能够快速搭建原型系统，从IRTC计时到UART通信，再到GPIO按键处理，整个开发流程高效而流畅。期待未来能基于这块开发板探索更多应用场景。
