基于FRDM-MCXN236实现电子时钟设计

一、项目概述

本项目基于 NXP FRDM-MCXN236 开发板，完成电子时钟系统的设计与开发。按照任务要求，利用芯片内置 RTC 实时时钟模块获取系统时间，实现时、分、秒时间信息采集；通过板载 GPIO 按键完成时间校准调整；借助 UART 串口向上位机输出当前时间；依靠 RTC 后备电源域实现掉电之后（由于没有纽扣电池安装口，在本项目中采用复位按键即按下复位按键的时候模拟系统掉电）。

本项目核心功能：系统上电后 RTC 自动计时，硬件原生完成秒、分、时进位；使用两个按键进行时间设置，一个按键切换待调整字段（时 / 分 / 秒），另一个按键对选中字段数值递增；MCU 周期性读取 RTC 时间并通过串口打印时间字符串；断开开发板主电源后（按下复位按键），再次上电读取的时间不会丢失。

二、开发平台与硬件资源介绍

本次项目采用 NXP FRDM‑MCXN236 开发板作为硬件开发平台，配合 MCUXpresso IDE 软件开发环境，完成电子时钟系统的设计与调试。整个项目无需外接硬件模块，全部使用开发板原生外设资源，平台简洁、稳定，适合嵌入式实时时钟功能开发与验证。

2.1 板卡介绍

FRDM-MCXN236 是一款紧凑且可扩展的开发板，可让您快速基于MCX N23x MCU开展原型设计。它们提供行业标准的接口，可轻松访问MCU的I/O、集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。通过MCUXpresso Developer Experience（MCUXpresso开发人员体验）提供其他工具，如面向附加板的扩展板中心和面向软件示例的应用代码中心。

FRDM Development Board for MCX N23x MCUs

其主控为 MCXN236 超低功耗通用 MCU，是 NXP 新一代 Cortex‑M33 内核单片机。芯片内置硬件 RTC 实时时钟模块，支持独立计时域，在主芯片复位时不会清空 RTC 计时数据，非常适合本项目 “复位模拟掉电保持” 的实验需求。

相比传统外设，该芯片 RTC 模块具有以下优势：

复位不清除时间寄存器，仅完全断电才清零；
硬件自动完成秒、分、时、日、月、年进位；
自带寄存器写保护机制，防止时间误改写；
计时精度高，无需外部晶振电路。

同时芯片自带 GPIO、UART 等常用外设，满足按键输入、串口输出功能需求。

2.2 板载外设资源介绍

2.2.1 GPIO 按键输入模块

开发板自带两路可编程 GPIO 按键，本项目分别用于：

按键 1：切换调时字段（秒 / 分 / 小时循环切换）
按键 2：时间数值递增（对当前选中字段加 1）

程序采用软件周期扫描与消抖处理，保证按键识别稳定、无抖动重复触发。

2.2.2 UART 串口模块

板载 USB 虚拟串口，用于 MCU 与 PC 通信。程序每秒检测时间变化，通过串口向上位机输出格式化时间字符串，实现实时时钟显示功能，是本项目唯一的可视化输出窗口。

2.2.3 硬件复位按键

由于本项目未使用纽扣电池，因此采用开发板 硬件复位按键模拟掉电重启场景。
原理：

USB 不断电时，复位只会重启程序，不会重置 RTC 寄存器；
利用该特性模拟 “设备掉电重启”，验证 RTC 时间保持能力；
满足项目要求的 “掉电时间不丢失” 实验效果。

2.3 软件开发环境介绍

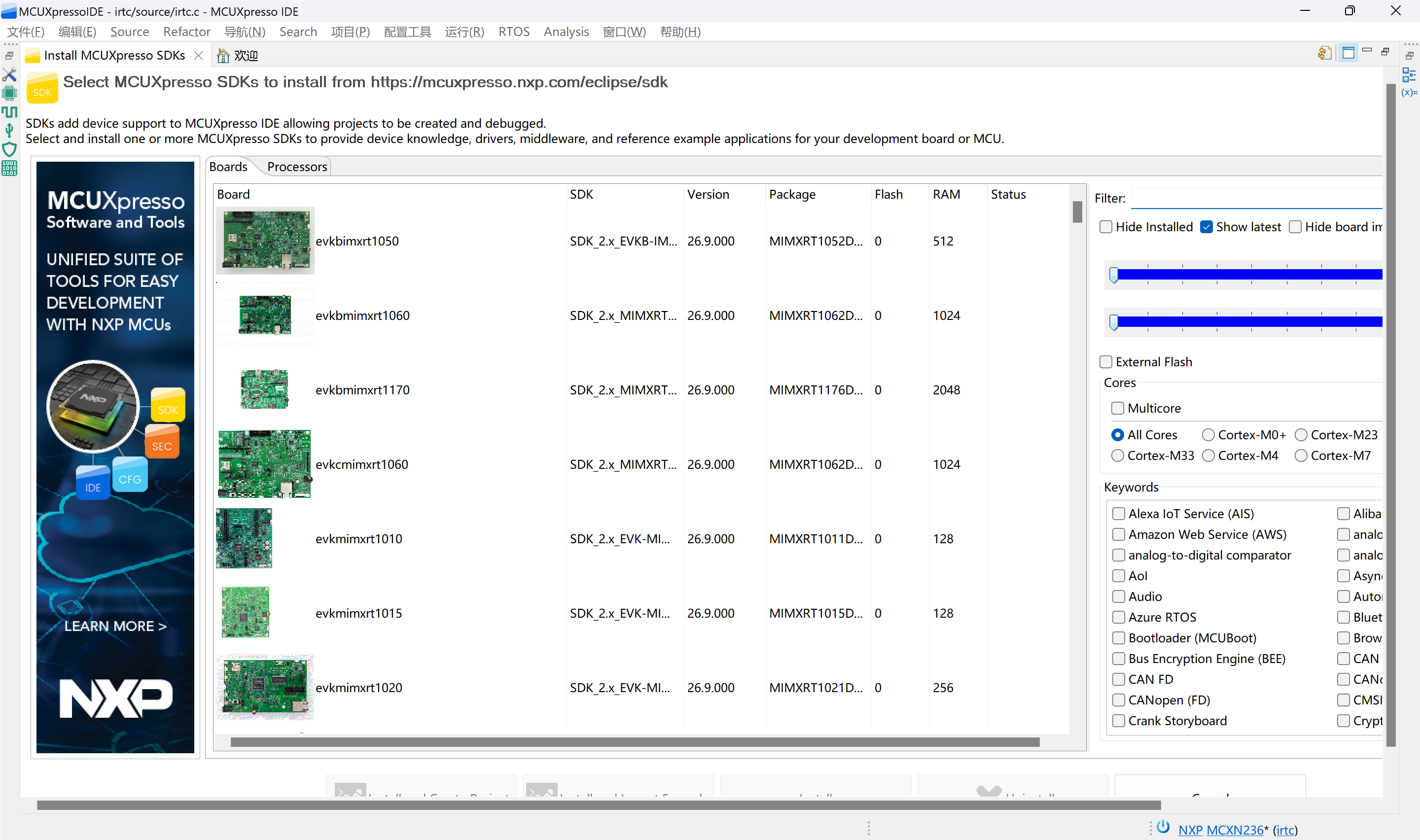

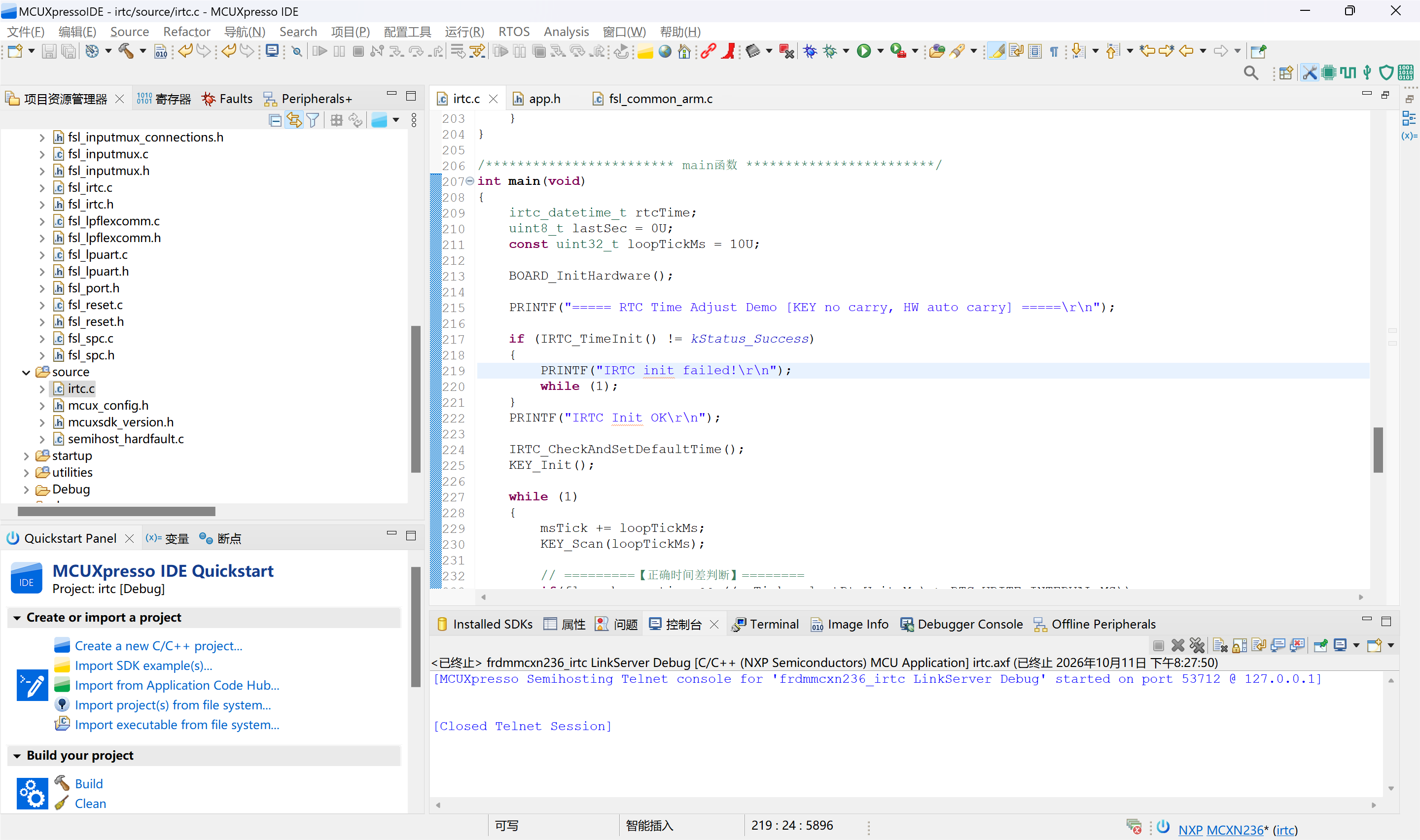

2.3.1 MCUXpresso IDE

MCUXpresso IDE 是 NXP 官方专为 Kinetis、LPC、MCX 系列 ARM 内核 MCU 推出的集成开发环境，基于 Eclipse 平台开发，是本项目 FRDM-MCXN236 开发板的核心开发软件。该软件集成了代码编辑器、编译器、链接器、Flash 下载器、在线调试器与外设配置工具，一站式完成嵌入式项目从工程创建、代码编写、编译链接、程序烧录到在线调试的全流程开发工作。

IDE 内置 MCUXpresso Config Tools 图形化配置工具，支持可视化配置芯片时钟树、GPIO、RTC、UART 等外设。开发者只需要在图形界面选择功能，软件就能够自动生成底层外设初始化代码，不用手动编写大量底层寄存器配置代码，大幅降低 MCXN 系列芯片的外设开发难度，提升开发效率。

同时 IDE 自带 GDB 调试功能，支持断点调试、变量实时查看、寄存器监视、内存查看等调试手段，在本次电子时钟项目开发中，用于排查 RTC 时间读取异常、按键抖动、串口输出异常等问题。

IDE 配套 NXP 官方的 MCU SDK 软件包，SDK 中封装好了 RTC、GPIO、UART 等外设驱动 API 函数，可以直接调用现成驱动接口，快速实现 RTC 读写时间、GPIO 按键检测、串口打印等功能，减少底层驱动开发工作量。软件兼容性强，对 FRDM-MCXN236 开发板原生支持，编译稳定，下载程序便捷，非常适合嵌入式课程实训项目开发。

2.3.2 串口调试助手

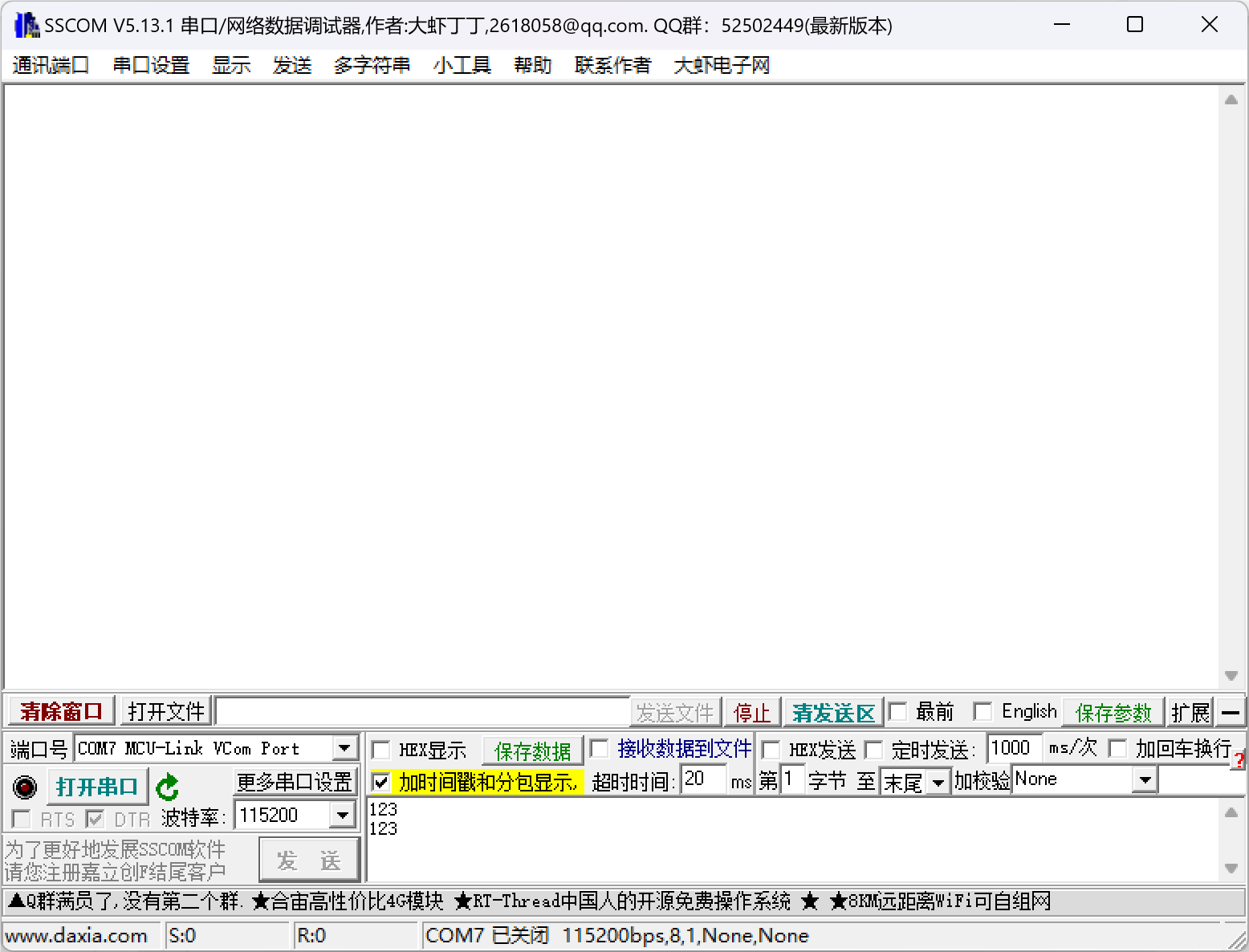

串口调试助手是 PC 端上位机工具，电脑通过 USB 虚拟串口接收开发板 UART 发送的数据。在本项目中，开发板会周期性读取 RTC 时间，将格式化后的时、分、秒字符串发送到 PC，串口助手负责接收并实时展示时间信息。
借助串口助手，可以直观验证 RTC 正常走时效果、按键调时是否生效，以及复位模拟掉电后时间保持功能。同时可以观察程序调试打印信息，方便定位软件逻辑问题，是嵌入式开发中重要的观测调试工具。

三、系统总体方案与设计思路

3.1 设计目标

本项目基于 FRDM-MCXN236 开发板，设计一套简易电子时钟系统。系统利用芯片内置硬件 RTC 模块实现计时功能，通过板载 GPIO 按键完成时间校准，使用 UART 串口向 PC 端输出实时时分秒信息；通过按下开发板复位按键模拟掉电重启，验证 RTC 计时数据在芯片供电不间断时不会丢失，完成课程要求的全部功能指标：

RTC 硬件自动计时，实现时、分、秒正常走时，自动进位；
双按键控制：按键 1 循环切换调时字段（秒 / 分 / 时），按键 2 对选中字段数值递增；
时间变化时，串口自动打印当前时:分:秒；
USB 保持供电，按下复位按键模拟掉电重启，重启后 RTC 时间保持不变。

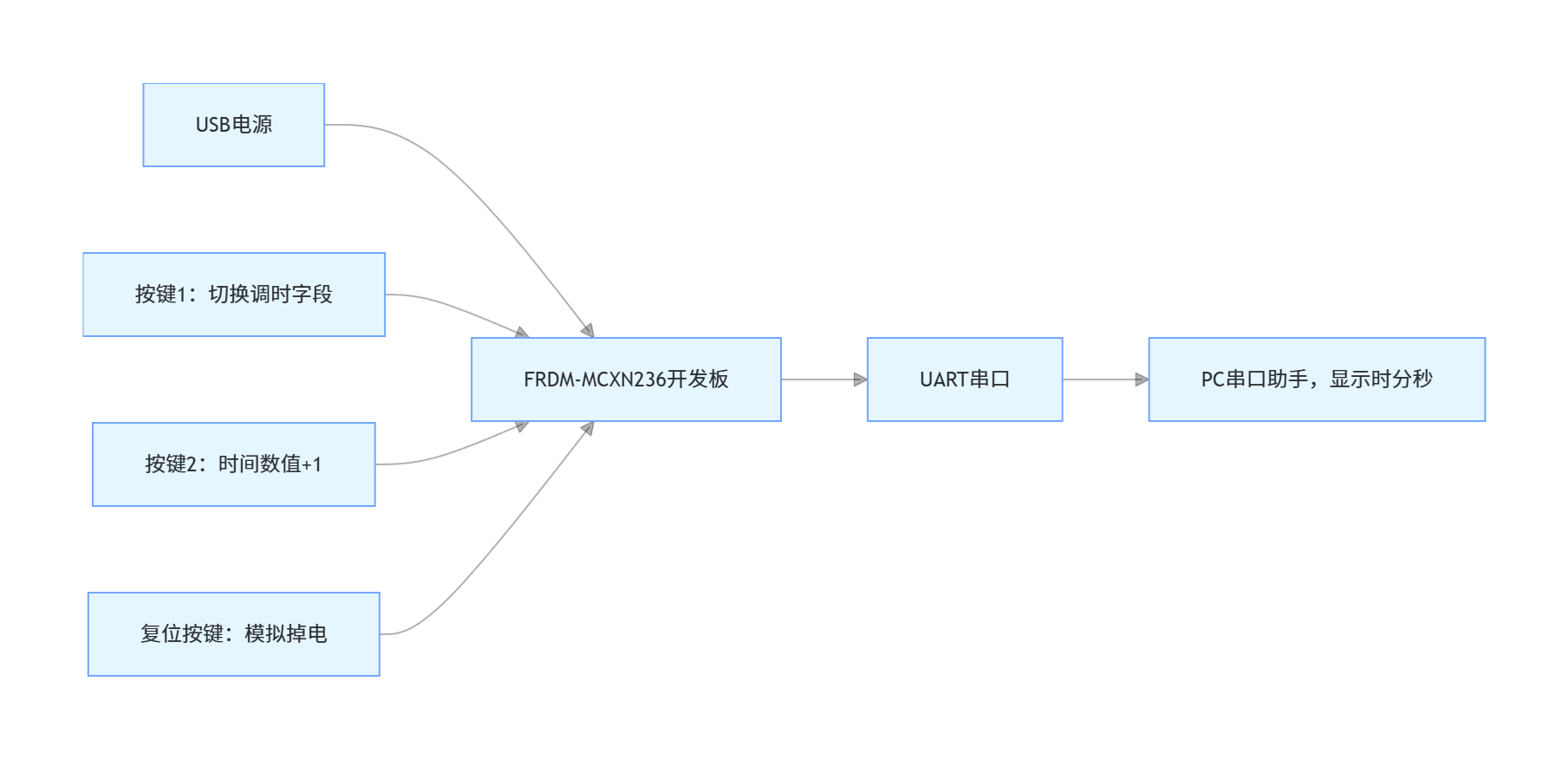

3.2 总体硬件方案

整个系统全部使用开发板自带资源，无需外接电路。

主控：MCXN236，内置硬件 RTC 模块，负责独立计时；
输入：两个 GPIO 按键，作为人机交互接口，用于时间调整；
通信：板载 USB 虚拟 UART 串口，实现 MCU 与 PC 的数据传输；
验证工具：硬件复位按键，用于模拟设备掉电重启场景。

硬件工作逻辑：USB 为开发板持续供电，MCU 上电后初始化 RTC、GPIO、UART 外设；RTC 硬件独立运行、持续计时；程序循环扫描按键，检测用户调时操作并更新 RTC 时间；RTC 时间发生变化时，通过串口发送时间字符串至 PC 串口助手进行显示。按下复位按键时，仅软件程序重启，芯片电源不断，RTC 寄存器内计时数据保留，以此模拟掉电后时间保持效果。

3.3 总体软件设计思路

软件采用主循环轮询的框架设计，无操作系统，逻辑简单清晰。程序启动后先完成外设初始化，读取 RTC 初始时间，随后进入无限主循环。
在主循环内依次完成按键扫描、RTC 时间读取、时间判断、串口打印等任务：

按键扫描：采用软件消抖处理，识别按键动作。按键 1 按下，切换当前待修改字段（秒 / 分 / 小时循环）；按键 2 按下，对选中字段数值加 1，到达上限自动归零，并将新时间写入 RTC；
RTC 读取：循环读取 RTC 内部的时、分、秒数据；
时间判断：对比本次和上一次读取的秒数值，若秒发生改变，代表时间更新，触发串口打印；
串口输出：将格式化后的时间字符串发送到 PC 端串口助手显示。

开始（系统上电/复位）
    ↓
初始化RTC、GPIO按键、UART串口
    ↓
读取RTC当前时间
    ↓
进入主循环
    ↓
按键扫描（10ms软件消抖）
    ├─按键1按下 → 切换调整字段（秒/分/小时循环）
    └─按键2按下 → 读取RTC时间，修改选中字段，上限归零，写入RTC
    ↓
读取RTC最新时间
    ↓
判断秒是否发生变化
        ├─是：串口打印 当前时:分:秒
        └─否：不打印
    ↓
回到主循环

四、软件详细设计与功能展示

本项目软件基于 NXP MCXN236 官方 SDK 开发，采用主循环轮询架构，无操作系统。整体代码划分为 RTC 驱动模块、按键扫描模块、主逻辑控制模块三大部分。程序实现硬件 RTC 计时、SW2 按键切换调整字段、SW3 短按 / 长按时间递增、串口打印时间，并且通过复位按键模拟掉电保持时间。

4.1 全局变量与宏定义

用于存放全局状态标记、按键长按参数、RTC 写入保护参数。

/************************ 全局标记 ************************/
static uint8_t adjustSel = 0U;       // 0秒 1分 2时 3日 4月 5年
static bool flag_change_time = false; // 需要修改时间标志
static uint32_t lastRtcWriteMs = 0;
static uint32_t msTick = 0U;         // 全局毫秒计数器
#define RTC_WRITE_INTERVAL_MS 500U    // RTC两次写入最小间隔500ms

// 长按配置
#define KEY_LONG_PRESS_DELAY_MS  600U   // 按下后等待600ms开始连续加
#define KEY_CONTINUE_INTERVAL_MS 200U   // 长按连续增加的间隔
static uint32_t sw3PressTick = 0;
static bool sw3LongPressActive = false;

/************************ 函数声明 ************************/
status_t IRTC_TimeInit(void);
bool IRTC_GetValidTime(irtc_datetime_t *timeBuf);
status_t IRTC_SetUserTime(irtc_datetime_t *timeBuf);
void IRTC_CheckAndSetDefaultTime(void);
uint8_t GetMonthMaxDay(uint16_t year, uint8_t month);
bool IRTC_CheckDateTimeValid(irtc_datetime_t *t);

void KEY_Init(void);
void KEY_Scan(uint32_t tickMs);

4.2 RTC 功能模块

RTC 模块是本项目计时核心，使用芯片内置 IRTC 硬件外设，硬件独立计数，复位不丢失计时数据。包含 RTC 初始化、安全读取时间、写时间、时间合法性校验、闰年与月份最大天数计算等功能。

/************************ RTC底层函数 ************************/
status_t IRTC_TimeInit(void)
{
    irtc_config_t irtcConfig;
    IRTC_GetDefaultConfig(&irtcConfig);
#if defined(APP_RTC_CLK_SRC)
    irtcConfig.clockSource = APP_RTC_CLK_SRC;
#endif
    if (IRTC_Init(RTC, &irtcConfig) != kStatus_Success)
    {
        PRINTF("IRTC init failed!\r\n");
        return kStatus_Fail;
    }
    //清除IRTC所有中断标志，关闭IRTC中断，防止旧中断残留（VBAT保持）
    RTC->IER = 0U;
    RTC->STATUS = RTC->STATUS; //写STATUS清除中断标志位

    return kStatus_Success;
}

bool IRTC_GetValidTime(irtc_datetime_t *timeBuf)
{
    irtc_datetime_t t1, t2;
    do
    {
        IRTC_GetDatetime(RTC, &t1);
        IRTC_GetDatetime(RTC, &t2);
    } while (memcmp(&t1, &t2, sizeof(irtc_datetime_t)) != 0);

    *timeBuf = t1;
    return IRTC_CheckDateTimeValid(timeBuf);
}

status_t IRTC_SetUserTime(irtc_datetime_t *timeBuf)
{
    if(!IRTC_CheckDateTimeValid(timeBuf))
    {
        PRINTF("ERR: Invalid time, skip write!\r\n");
        return kStatus_InvalidArgument;
    }

    /********* 解锁IRTC写保护 *********/
    IRTC_SetWriteProtection(RTC, false);
    __DSB();

    status_t ret = IRTC_SetDatetime(RTC, timeBuf);
    __DSB();

    IRTC_SetWriteProtection(RTC, true); //写完上锁

    return ret;
}

void IRTC_CheckAndSetDefaultTime(void)
{
    irtc_datetime_t rtcTime;
    IRTC_GetDatetime(RTC, &rtcTime);

    if(rtcTime.year == 2112U)
    {
        irtc_datetime_t setTime = {
            .year   = 2026,
            .month  = 10,
            .day    = 11,
            .hour   = 10,
            .minute = 0,
            .second = 0
        };
        IRTC_SetUserTime(&setTime);
        PRINTF("Detect default RTC, set time:2026-10-11 10:00:00\r\n");
    }
}

uint8_t GetMonthMaxDay(uint16_t year, uint8_t month)
{
    uint8_t dayTab[] = {0,31,28,31,30,31,30,31,31,30,31,30,31};
    uint8_t maxDay = dayTab[month];
    if(month == 2)
    {
        if( ((year %4 ==0) && (year%100 !=0)) || (year%400 ==0) )
        {
            maxDay = 29;
        }
    }
    return maxDay;
}

bool IRTC_CheckDateTimeValid(irtc_datetime_t *t)
{
    if(t->month <1 || t->month >12) return false;
    if(t->day <1 || t->day > GetMonthMaxDay(t->year, t->month)) return false;
    if(t->hour >23) return false;
    if(t->minute >59) return false;
    if(t->second >59) return false;
    return true;
}

模块说明：

IRTC_TimeInit：初始化 IRTC 外设，关闭中断，清除中断标志；
IRTC_GetValidTime：连续两次读取 RTC 时间，保证读出数据稳定一致；
IRTC_SetUserTime：写入 RTC 时间，自带写保护解锁与上锁，同时校验时间合法性；
IRTC_CheckAndSetDefaultTime：上电检测 RTC 出厂默认值，仅第一次烧录自动设置初始时间，复位不会覆盖已设置时间；
GetMonthMaxDay与IRTC_CheckDateTimeValid：校验年月日时分秒范围，支持闰年判断，防止非法时间写入 RTC。

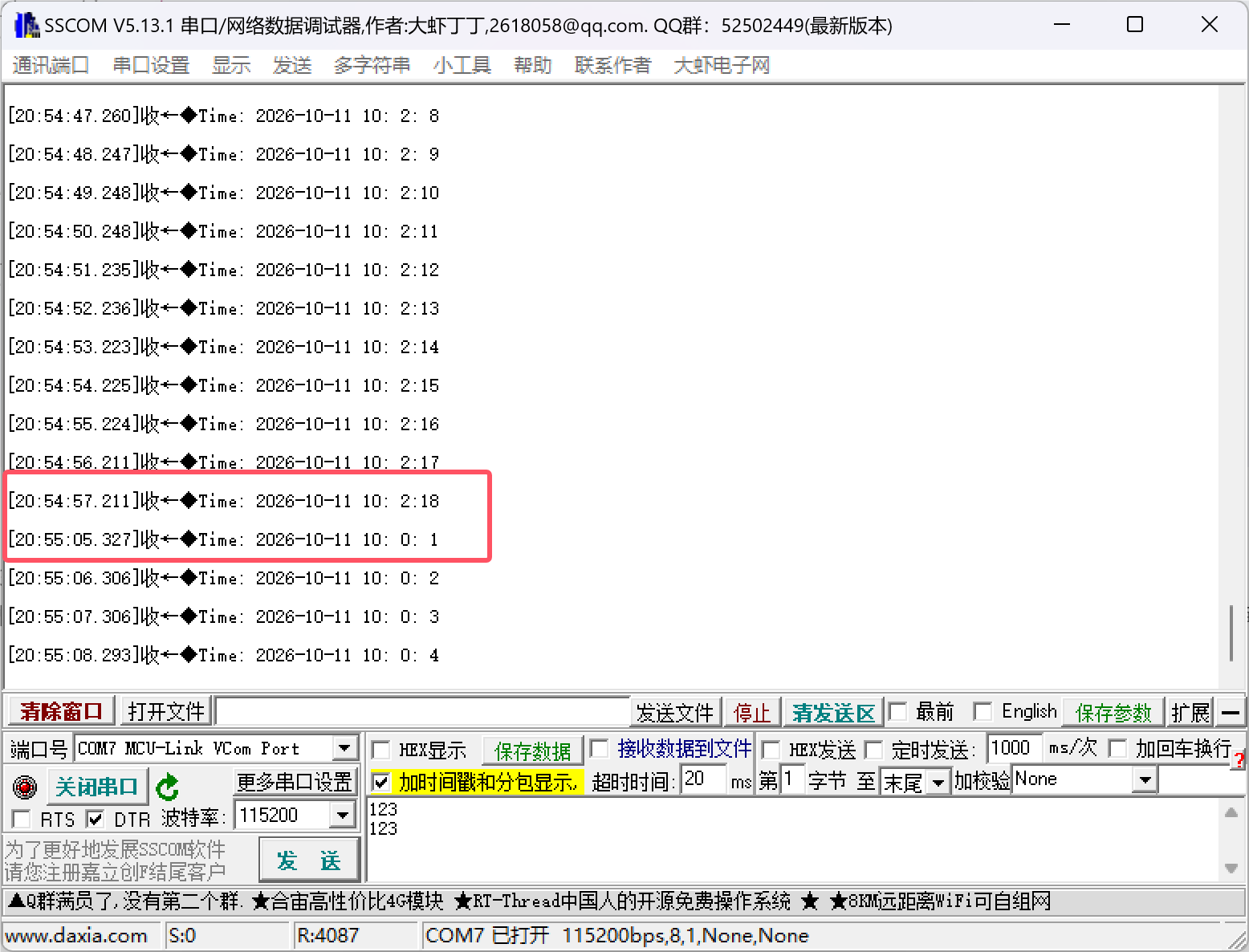

上图为断开USB供电（这里模拟的是VBAT纽扣电池也彻底没电，而不是正常掉电！！！）后恢复供电，系统自动初始化到默认时间。其他均为正常计数。

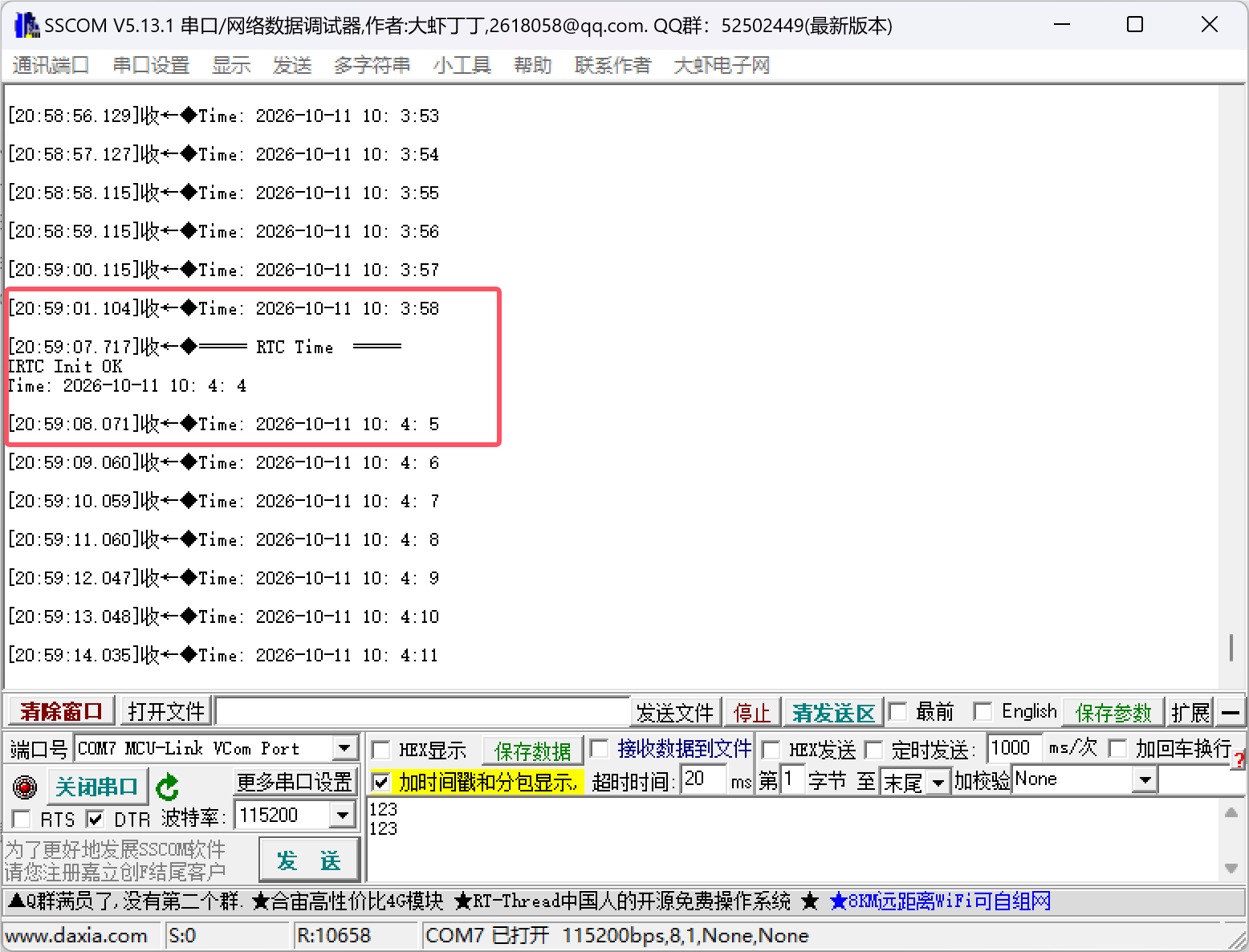

上图为在掉电场景（按下Reset复位键），时间继续保持并计数。

4.3 按键扫描模块

SW2 用于切换待修改字段，SW3 用于时间数值增加，支持短按单次加 1、长按连续递增，采用轮询状态机扫描。

/************************ 按键扫描【短按+长按】************************/
void KEY_Init(void)
{
    gpio_pin_config_t sw_config = {
        kGPIO_DigitalInput,
        0U,
    };
    GPIO_PinInit(BOARD_sw2_GPIO, BOARD_sw2_GPIO_PIN, &sw_config);
    GPIO_PinInit(BOARD_sw3_GPIO, BOARD_sw3_GPIO_PIN, &sw_config);
}

void KEY_Scan(uint32_t tickMs)
{
    static uint8_t sw2State = 1;
    static uint8_t sw3State = 1;

    uint8_t sw2Now = GPIO_PinRead(BOARD_sw2_GPIO, BOARD_sw2_GPIO_PIN);
    uint8_t sw3Now = GPIO_PinRead(BOARD_sw3_GPIO, BOARD_sw3_GPIO_PIN);

    //==== SW2：切换调整项，松开触发 ====
    if(sw2Now != sw2State)
    {
        sw2State = sw2Now;
        if(sw2Now == 1)
        {
            adjustSel ++;
            if(adjustSel >=6) adjustSel =0;
            const char *selName[] = {"Second","Minute","Hour","Day","Month","Year"};
            PRINTF("SW2: Select -> %s\r\n", selName[adjustSel]);
        }
    }

    //==== SW3：短按一次+1，长按持续+1 ====
    if(sw3Now != sw3State)
    {
        sw3State = sw3Now;
        if(sw3Now == 0) // 按下沿
        {
            sw3PressTick = 0;
            sw3LongPressActive = false;
        }
        else //松开沿
        {
            if(!sw3LongPressActive)
            {
                flag_change_time = true;
            }
            sw3PressTick = 0;
            sw3LongPressActive = false;
        }
    }
    else
    {
        if(sw3Now == 0) //按键持续按住
        {
            sw3PressTick += tickMs;
            if(!sw3LongPressActive)
            {
                if(sw3PressTick >= KEY_LONG_PRESS_DELAY_MS)
                {
                    sw3LongPressActive = true;
                    flag_change_time = true;
                    sw3PressTick = 0;
                }
            }
            else
            {
                if(sw3PressTick >= KEY_CONTINUE_INTERVAL_MS)
                {
                    flag_change_time = true;
                    sw3PressTick = 0;
                }
            }
        }
    }
}

模块说明：

KEY_Init：初始化 SW2、SW3 为 GPIO 输入模式；
KEY_Scan：10ms 周期调用，检测按键电平变化。SW2 松开触发切换字段；SW3 区分短按、长按，置位flag_change_time标志通知主程序修改 RTC 时间。

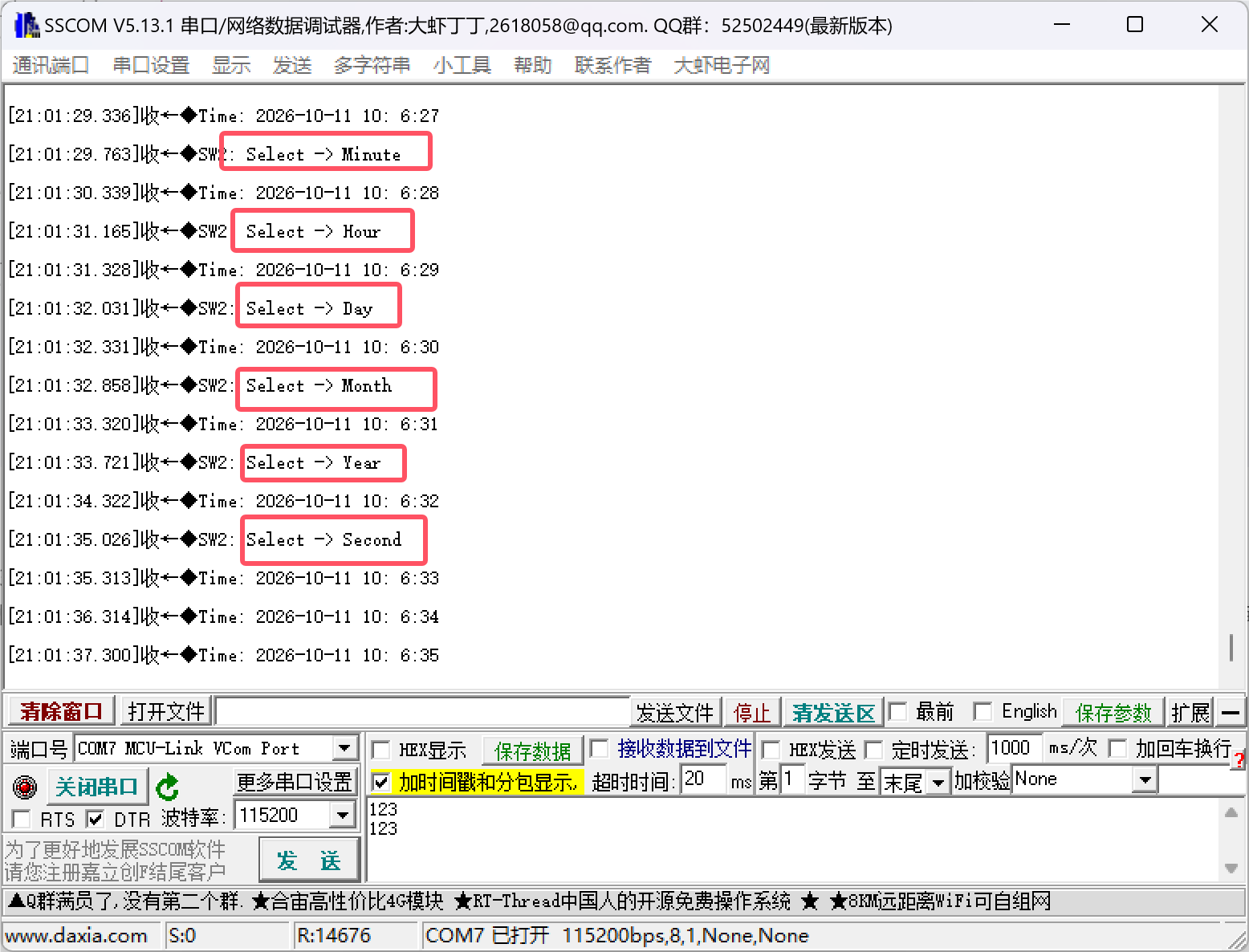

按下SW2按键

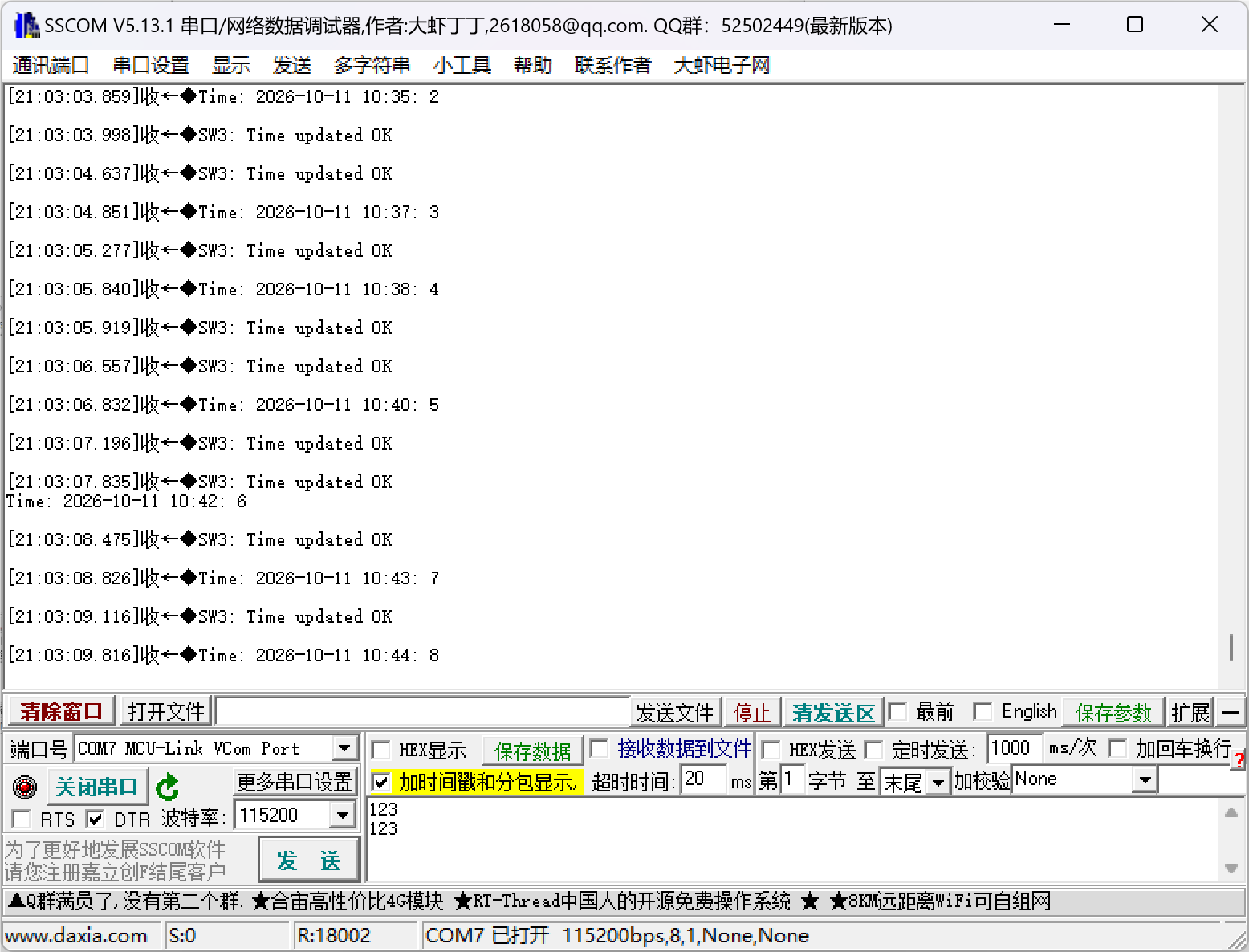

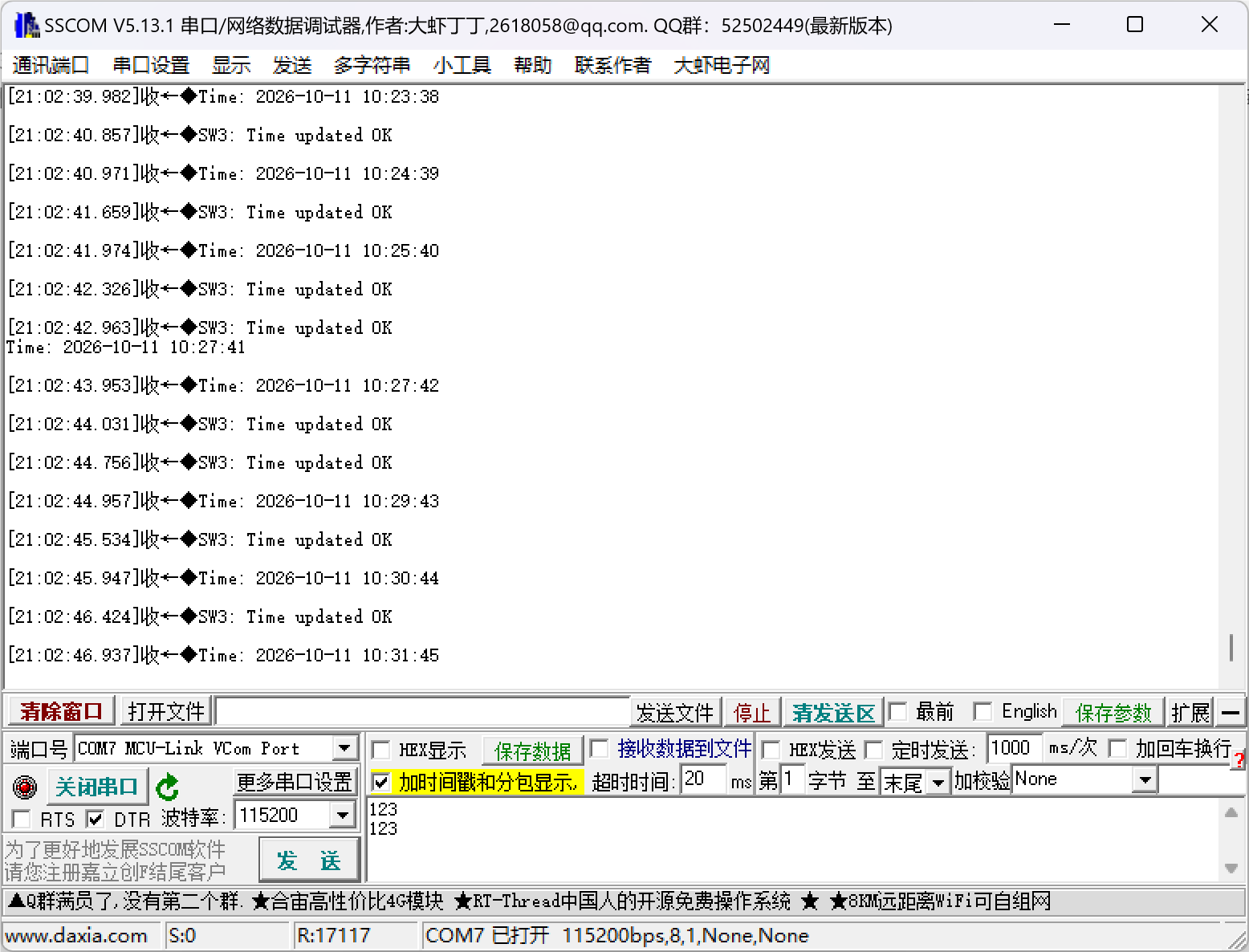

SW3按键短按（左）与长按（右）

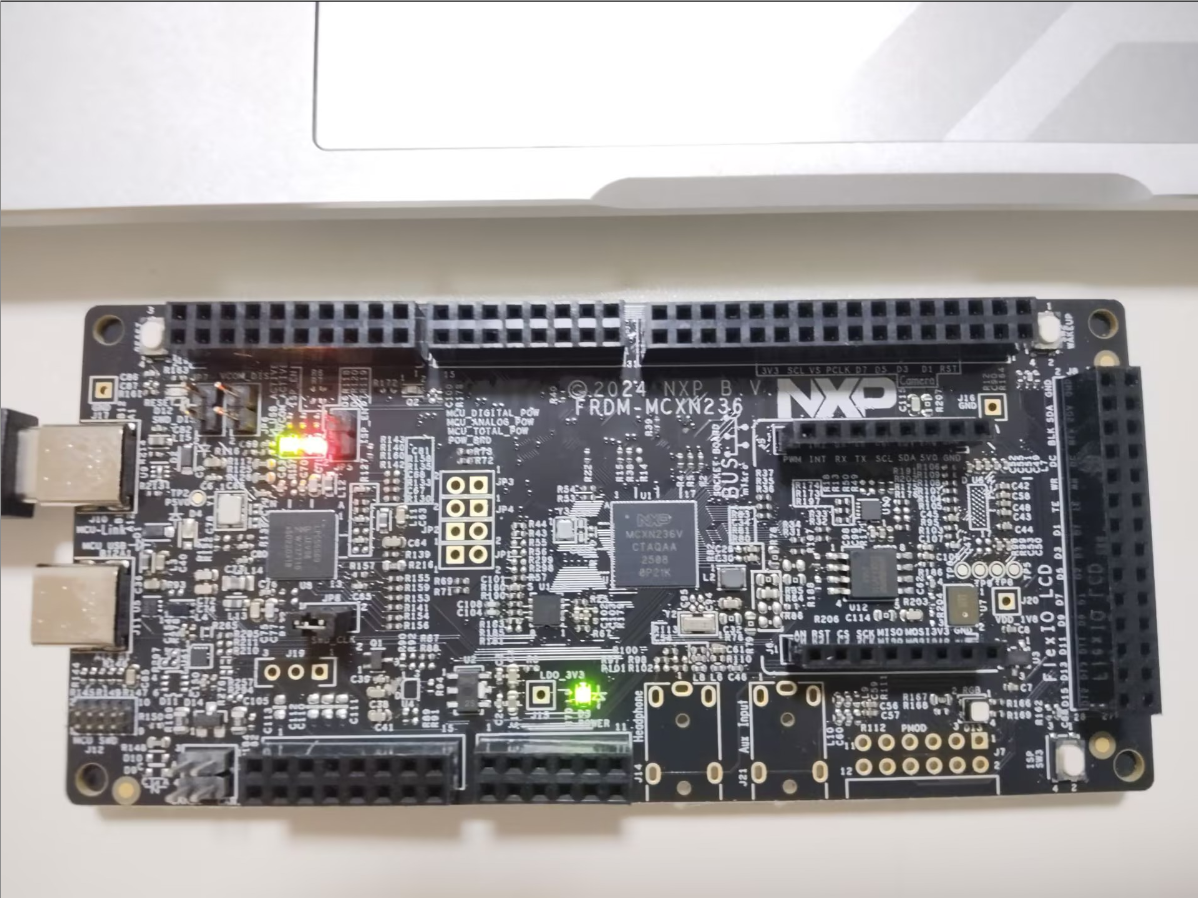

板卡实物图

从上述的代码以及功能展示中可以看出，本次项目实现了RTC获取系统时间，并且通过串口打印显示出时分秒等信息。并且使用复位按键完美的模拟了系统掉电的场景以及通过断开usb电源模拟彻底掉电（VBAT纽扣电池也没电了）的情况。并且展示出了使用GPIO控制SW2和SW3两个按键对时间进行调整的功能，较好的完成了本次项目的所有需求。

五、总结

5.1 项目难题与解决方法

虽然本次项目的功能基本得到实现，但是在设计的过程中依旧遇到了一些难题：

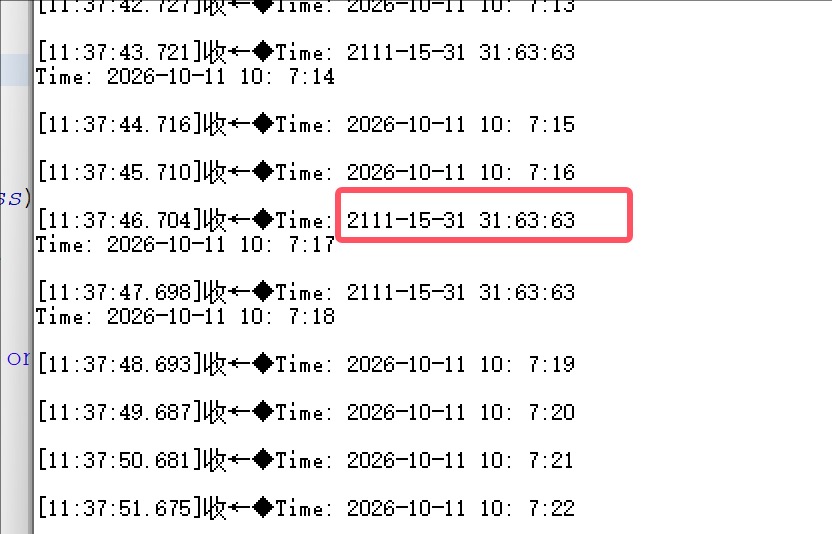

RTC 单次读取时间不稳定、偶尔跳变：在项目初期调试时，直接单次读取 RTC 时间，偶尔会读到错误、错乱的时间数据。分析原因是 RTC 硬件在更新寄存器的瞬间读取数据，会出现高低字节不统一、跨秒读取不一致的问题，导致时间显示跳动、异常，从而串口输出乱码。如下图所示，为了解决该问题，在程序中采用双次读取校验机制，连续读取两次 RTC 时间，只有两次数据完全一致才判定为有效时间并返回。该方法完全解决了 RTC 读取不稳定、时间跳变的问题，保证系统读取的时间始终准确可靠。
快速按键导致频繁写 RTC 造成系统异常：在使用按键调整时间时候，连续快速按键会导致程序高频重复写入 RTC 寄存器，可能造成 RTC 寄存器状态异常、时间错乱，导致程序进入中断而卡死，为了解决该问题，增加 RTC 写入时间冷却机制，设置 500ms 最小写入间隔，短时间内多次按键只会执行一次写入，有效保护 RTC 硬件寄存器，提高系统稳定性。

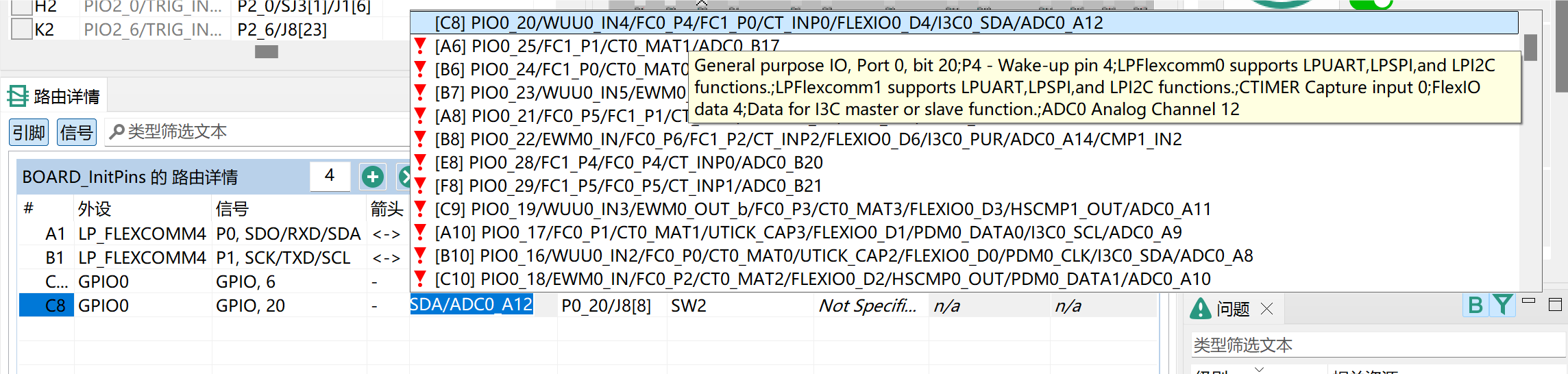

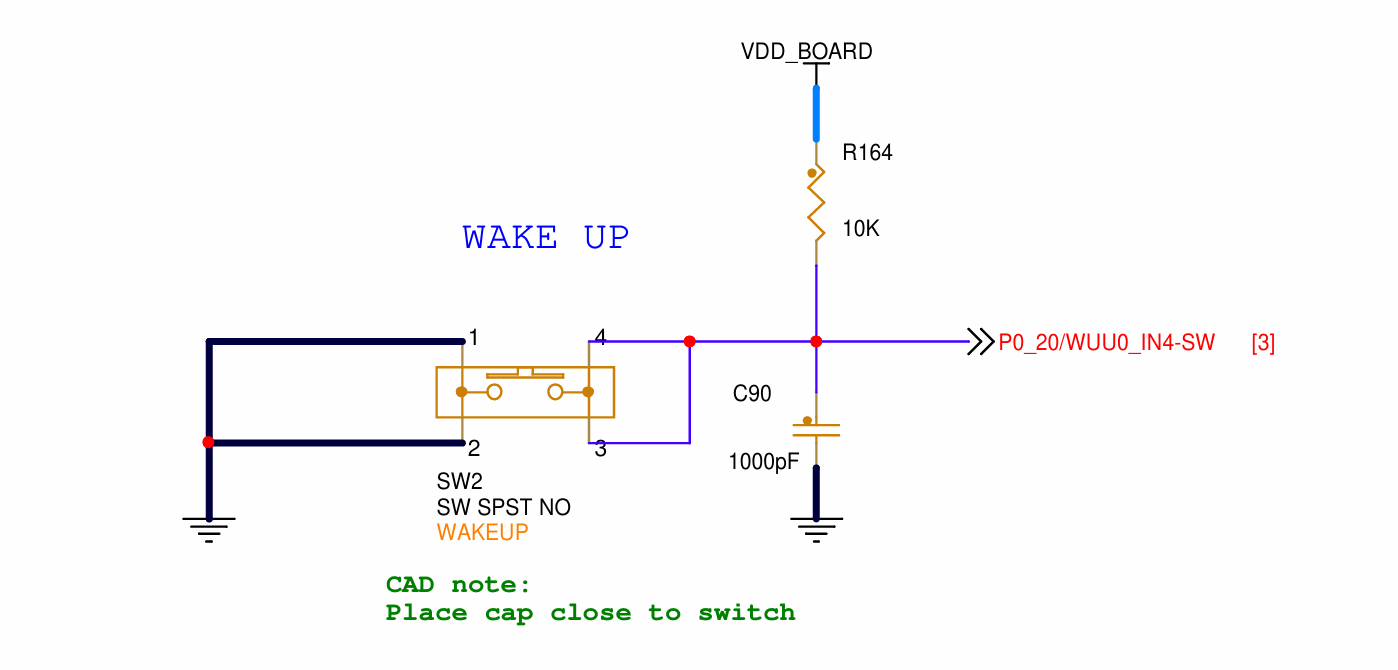

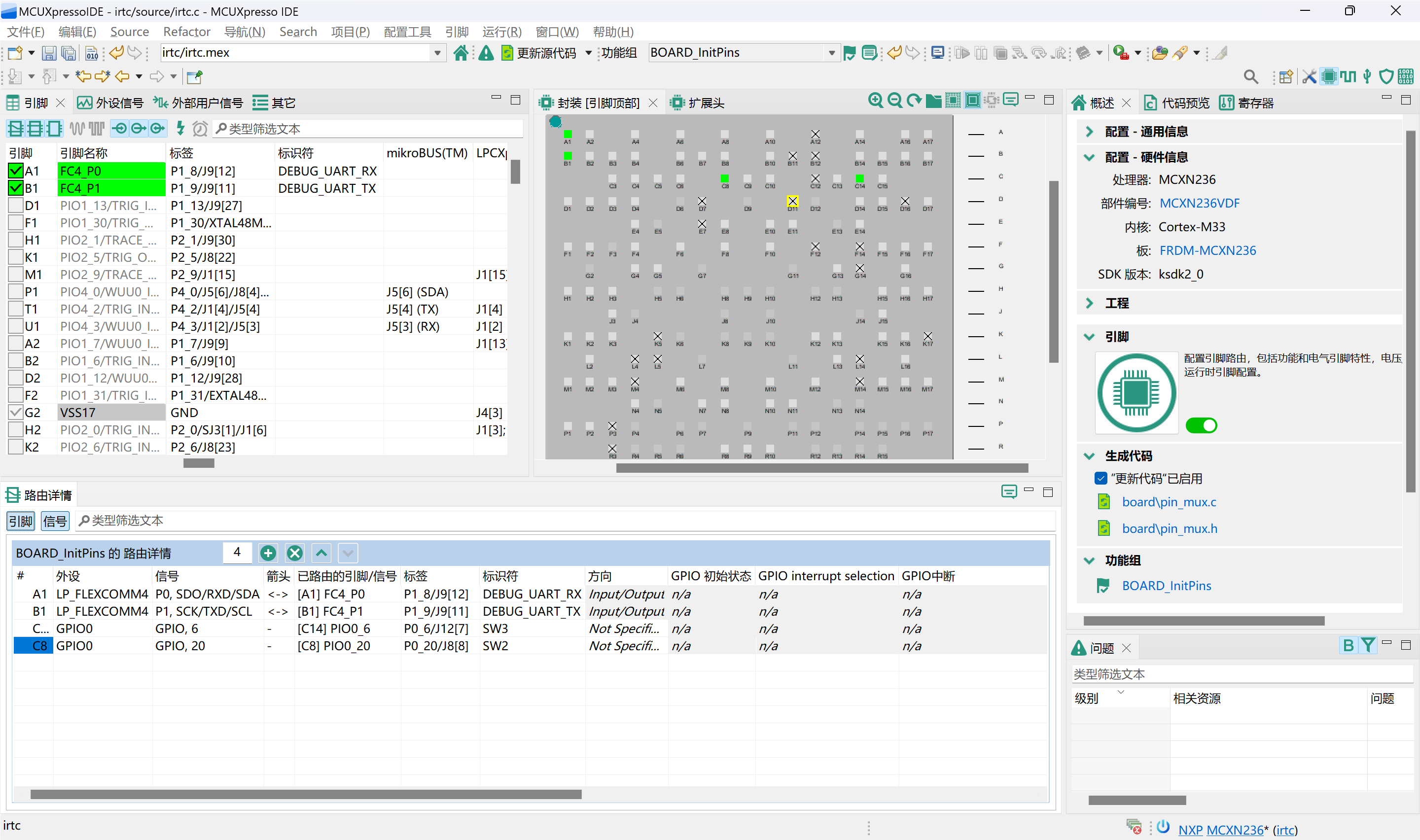

在配置GPIO按键中，出现了SW2按键不可用的情况，打印GPIO的值也一直是低电平的情况，使用万用表排查引脚是正常的，于是根据原理图考虑可能是被WUU0的外设默认拉低了，于是重新配置了GPIO，问题得到解决。

5.2 心得体会

本次基于 FRDM-MCXN236 的电子时钟设计项目，是一次完整的嵌入式软件开发实训，从需求分析、代码编写、模块调试到最终功能验证，完整走完了嵌入式项目开发全流程。本次项目不再是简单点亮 LED，而是涉及外设驱动、硬件原理、时序保护、按键算法、数据容错等综合性开发内容，让我收获极大。通过参加本次活动，我进一步认识到了嵌入式电子世界的有趣，并且在调试过程中一步步优化程序，发现问题解决问题让我找到了莫大的成就感，相比与上一次参加Funpack活动，我只是使用串口打印了一个hello digikey，而这次实现了一个完整的RTC系统，也算是一个小小的进步吧！但是我知道本次完成的项目对于嵌入式世界来说只是冰山一角，还有许多要学的地方。另外，本次项目采用复位模拟掉电的实验方式，让我深刻理解 MCU 复位与断电的区别：复位只会重启程序，不会清空寄存器数据，而断电会丢失数据。通过该方式成功模拟了工业设备断电保存时间的功能，贴近实际工程应用。

整体来看，本次项目提升了我的 C 语言编程能力、嵌入式外设开发能力、问题排查能力，让我对嵌入式实时系统、硬件寄存器保护、人机交互逻辑有了更加深刻、直观的理解，为今后更复杂的嵌入式项目开发打下了扎实的基础！！！
