FRDM-MCXN236电子时钟
项目总结报告

目 录

1  项目介绍

2  方案框图与设计思路

3  硬件介绍

4  调试软件介绍、软件流程图及关键代码

4.1  调试软件

4.2  软件流程图

4.3  关键代码介绍

5  功能展示图及说明

6  项目中遇到的难题及解决方法

7  心得体会

1  项目介绍

本项目基于NXP FRDM-MCXN236开发板设计并实现了一款具备掉电保持能力的电子时钟系统。系统以芯片内置IRTC实时时钟为时基，采用0.96英寸SSD1306 OLED显示屏实时显示当前时间、日期与星期，通过两个按键完成年、月、日、时、分、秒的逐项校时，并通过串口以115200波特率输出时间信息。为保证掉电后时间不丢失，系统将时间备份到开发板板载W25Q64 SPI NOR Flash，上电后自动恢复。

系统功能包括：

1、RTC实时走时

2、OLED显示（时、分、秒、日期、中文星期）

3、按键时间调整

4、串口时间输出

5、掉电后时间保持。

工程基于MCUXpresso IDE v25.6开发，采用C语言编写，源码分为main.c、ssd1306.c/h与board_config.h四个文件，SDK外设驱动（LPSPI、LPFLEXCOMM等）随工程拷贝，便于在IDE中直接导入编译。

2  方案框图与设计思路

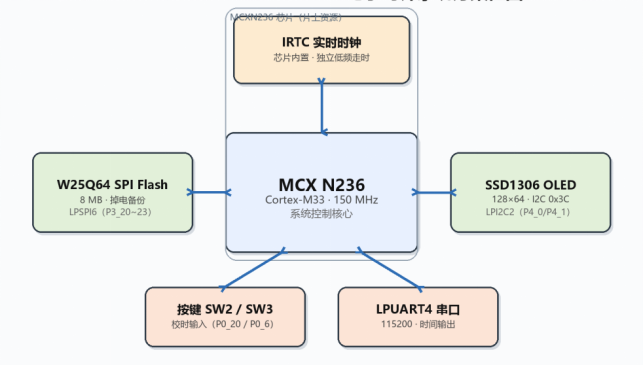

系统整体方案如图1所示：MCX N236作为控制核心，向上读取内置IRTC获取时间；向下驱动SSD1306 OLED完成显示；按键SW2、SW3提供人机交互输入；LPUART4串口负责调试信息与时间输出；W25Q64 SPI Flash承担掉电备份存储。

图1  系统方案框图

设计思路遵循模块化与分层原则：应用层只负责时间逻辑、按键状态机与显示策略，驱动层封装IRTC、I2C、SPI、串口等外设操作，二者通过board_config.h中的引脚与参数宏解耦，便于移植。

掉电保持采用“主动备份+上电恢复”策略：设置时间成功后立即保存一次，此后每1分钟周期保存一次，将时间写入W25Q的固定扇区；上电时先读IRTC，若读出的时间无效（超出合法范围，如复位初值2111-15-31 31:63:63），则从Flash恢复最近一次保存的时间。为提高系统健壮性，运行中还加入了无效时间过滤（连续5秒无效才重新恢复）与OLED I2C通信失败自动重初始化兜底，保证显示异常时系统仍能自动恢复。

3  硬件介绍

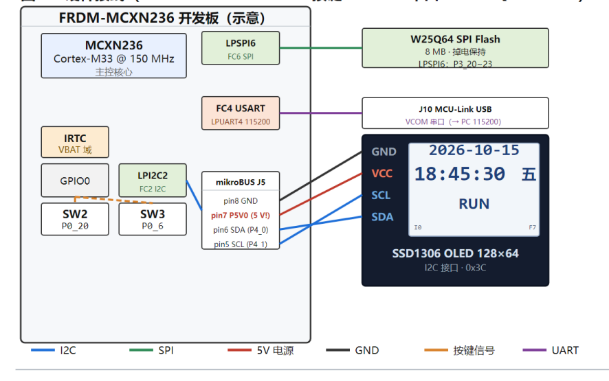

系统所用硬件以FRDM-MCXN236开发板为核心，外接OLED显示模块与按键，复用板载SPI Flash与串口，硬件接线示意图如图2所示。OLED模块支持5 V供电，所以OLED电源与地线取自mikroBUS J5的Pin7（P5V0，5 V！）与Pin8（GND），其I2C信号SCL为J5引脚5（P4_1）、SDA为引脚6（P4_0），通过LPI2C2（FC2）工作于400 kHz，地址0x3C。W25Q64挂在LPSPI6（FC6）上，P3_20（SDO）、P3_21（SCK）、P3_22（SDI）、P3_23（PCS0）分别连接Flash的DI、CLK、DO、CS引脚，SPI通信速率为4 MHz。按键、串口与Flash等外设按3.3 V电平接入。

图2  系统硬件接线示意图

硬件清单如表1所示。

表1  硬件清单

4  调试软件介绍、软件流程图及关键代码

4.1  调试软件

开发与调试在MCUXpresso IDE v25.6中进行。该IDE集成了代码编辑、编译、烧录与调试功能，本项目通过LinkServer将生成的hex固件下载到开发板；编译采用IDE headless命令行模式验证，构建结果为0 errors、0 warnings。串口调试使用通用串口助手，以115200-8-N-1参数监视启动日志与时间输出，用于定位运行期问题。

4.2  软件流程图

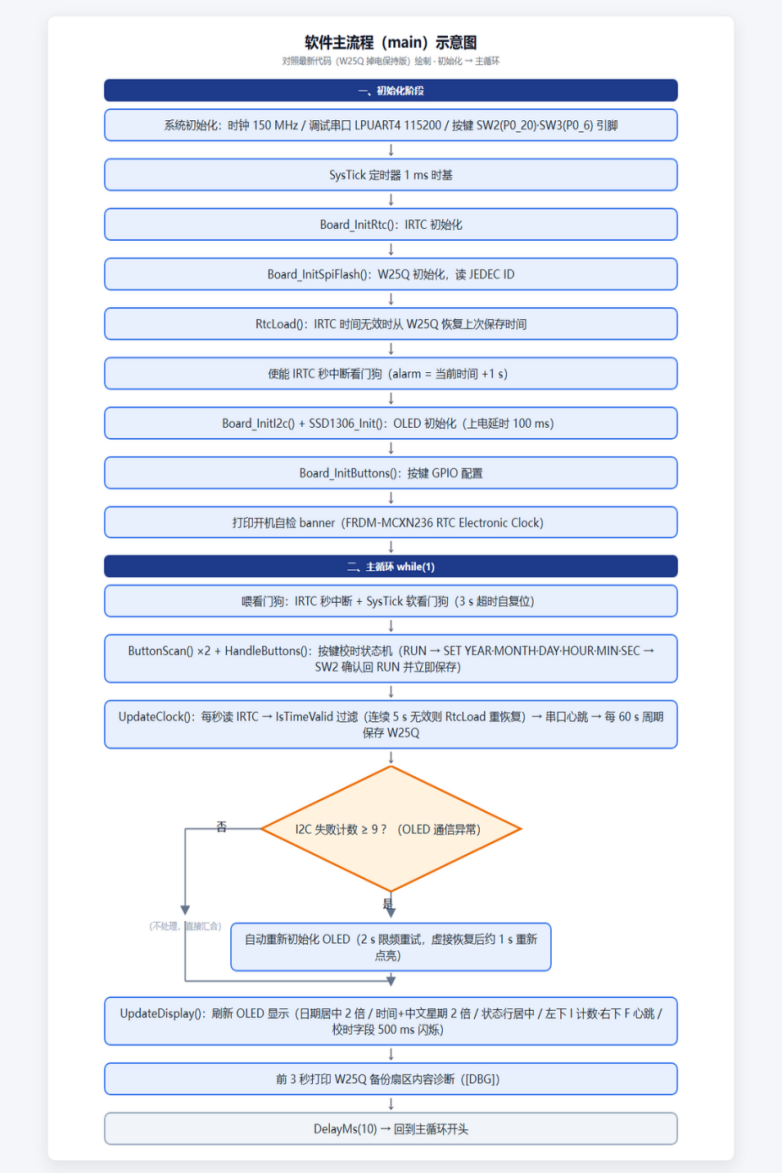

软件主流程如图3所示。上电后依次完成时钟与引脚、IRTC、SPI Flash、时间恢复、OLED的初始化，随后进入主循环：喂看门狗、扫描按键并处理校时状态机、每秒更新时钟（读IRTC、过滤无效时间、串口输出、周期保存），检测到OLED通信异常时自动重初始化。

图3  软件主流程示意图

4.3  关键代码介绍

（1）RTC实时走时。系统以MCXN236内置IRTC作为时基，初始化时将内部16 kHz FRO时钟接入VBAT域，即使主电源掉电、VBAT供电时RTC仍可独立计时；同时使能IRTC秒级报警中断作为看门狗，主循环每秒喂狗，一旦卡死超过1秒立即自动复位自愈。主循环每秒通过IRTC_GetDatetime读取时间，读回值经IsTimeValid合法性校验，无效值（复位初值、读毛刺）直接丢弃并沿用上次有效时间，代码如下。

static void Board_InitRtc(void)

{

    irtc_config_t cfg;

    /*内部16k FRO接入VBAT域，掉电后RTC继续走时*/

    CLOCK_SetupClk16KClocking(kCLOCK_Clk16KToVbat | kCLOCK_Clk16KToMain);

    IRTC_GetDefaultConfig(&cfg);

    (void)IRTC_Init(RTC, &cfg);

}

void RTC_IRQHandler(void)   /*秒中断：主循环超过1秒未喂狗即复位自愈*/

{

    if ((IRTC_GetStatusFlags(RTC) & kIRTC_AlarmFlag) != 0U)

    {

        IRTC_ClearStatusFlags(RTC, kIRTC_AlarmFlag);

        if (!s_wdFeed) NVIC_SystemReset();

        s_wdFeed = false;

        ArmWatchdogAlarm();          /*重新arm 1秒后的alarm */

    }

}

（2）OLED显示（时、分、秒、日期、中文星期）。显示刷新由UpdateDisplay完成，显示屏为SSD1306（I2C 0x3C，128×64）。如图4所示，第0行以2倍字模居中显示日期YYYY-MM-DD；第2行x=5、y=22以2倍字模显示HH:MM:SS，其右侧x=110用8×8中文字模2倍显示中文星期（星期由CalcWeekDay按年月日自动算出，不提供手动修改）；状态行（RUN、SET YEAR等）2倍字模居中显示，校时过程中正在调整的字段每500 ms闪烁提示；屏幕左下角显示I加I2C失败次数、右下角显示F加1 Hz心跳计数，便于在线排查，代码如下。

/*第0行：日期YYYY-MM-DD，2倍字模居中（x=4, y=0）*/

SSD1306_DrawString(4U, 0U, dateStr, 2U);

/*第2行：HH:MM:SS（x=5, y=22）+中文星期（x=110）*/

SSD1306_DrawString(5U, 22U, t, 2U);

SSD1306_DrawCN(110U, 22U, (uint8_t)(CalcWeekDay(s_now.year, s_now.month, s_now.day) - 1U), 2U);

/*状态行：2倍字模水平居中*/

SSD1306_DrawString((uint8_t)((128U - (uint8_t)(len * 12U)) / 2U), 42U, pStatus, 2U);

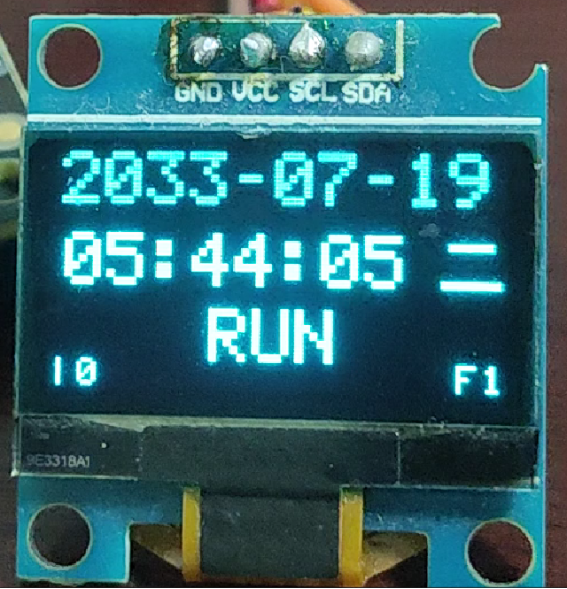

图4  OLED实际显示效果

（3）按键时间调整。SW2（MODE，P0_20）与SW3（ADJ，P0_6）经软件消抖扫描后进入校时状态机：RUN → SET YEAR → SET MONTH → SET DAY → SET HOUR → SET MINUTE → SET SECOND，每按一次SW2切换一个字段；SW3将当前字段加一（年2026～2100、月1～12、日按当月天数并处理闰年、星期根据年月日自动换算，时0～23、分/秒0～59）。设置完秒后再次按SW2确认退出校时，立即调用RtcCommit将时间写回IRTC并保存Flash备份，串口输出time set OK，代码如下。

case MODE_SET_SEC:

    if (BtnPressed(SW3)) s_now.second = (s_now.second + 1U) % 60U;

    if (BtnPressed(SW2)) {        /*确认退出校时*/

        RtcCommit();              /*写回IRTC + Flash备份*/

        s_mode = MODE_RUN;

        UartPuts("[CLOCK] time set OK\r\n");

    }

break;

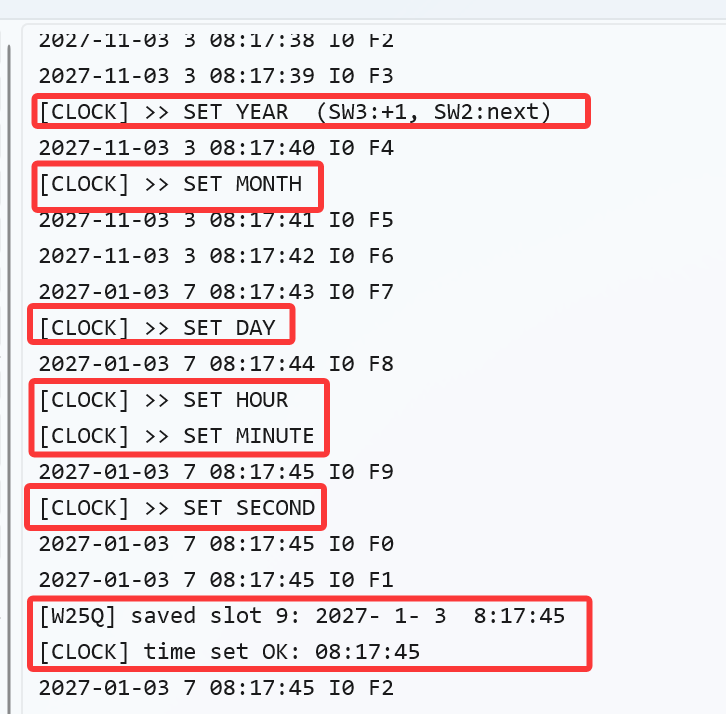

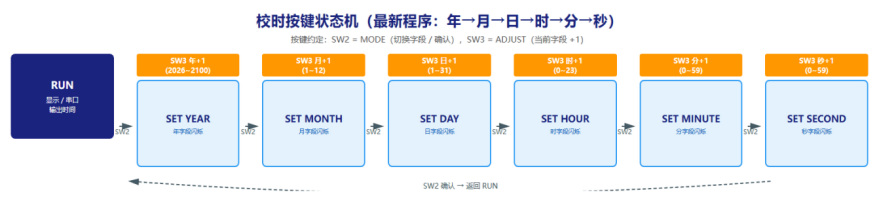

校时状态机如图5和图6所示运行态下按SW2依次进入年、月、日、时、分、秒的设置，SW3对当前字段加一，设置完成后再次按SW2确认并立即保存时间。

图5  校时按键状态机示意图

图6按键设定

（4）串口时间输出。通过LPUART4（FC4）以115200 bit/s输出调试信息。UartPuts采用轮询TX寄存器方式逐字符发送，内置超时保护，硬件异常时自动重新初始化外设自愈，绝不永久卡死主循环；每秒由SerialLogTime格式化输出一行时间心跳YYYY-MM-DD W HH:MM:SS I<n> F<n>，其中W为星期、I为I2C失败次数、F为1 Hz心跳计数，如图7所示，代码如下。

static void SerialLogTime(void)

{

    char buf[34]; uint8_t i = 0U;

    /*年月日、星期、时分秒逐位手动补零，避免库函数开销*/

    buf[i++] = (char)('0' + (s_now.year / 1000U) % 10U);

    buf[i++] = (char)('0' + wd);

    buf[i++] = (char)('0' + s_now.hour / 10U);

    buf[i++] = (char)('0' + s_now.second % 10U);

    buf[i++] = ' '; buf[i++] = 'I';

    buf[i++] = (char)('0' + SSD1306_GetI2cFailCount());

    buf[i++] = ' '; buf[i++] = 'F';

    buf[i++] = (char)('0' + s_diagFrame);

    buf[i++] = '\r'; buf[i++] = '\n'; buf[i] = '\0';

    UartPuts(buf);

}

图7串口显示数据

（5）掉电后时间保持。时间通过板载W25Q64 SPI Flash持久保存：FlashSaveTime将时间打包写入最后一个4 KB扇区的16个256 B槽位（带magic校验），写满16槽才擦除一次，兼顾Flash擦写寿命；上电时RtcLoad检测到IRTC时间无效（如无VBAT电池导致RTC域未初始化）即从Flash反向扫描恢复最新有效备份并写回IRTC，如图8；正常运行每60秒自动备份一次，如图9；校时确认时立即备份，如图10，因此掉电最多丢失1分钟，代码如下。

/*周期备份：RUN模式每60秒写一次Flash，掉电最多丢1分钟*/

if ((uint32_t)(s_msTicks - s_lastSaveTick) >= 60000U)

{

    s_lastSaveTick = s_msTicks;

FlashSaveTime();

}

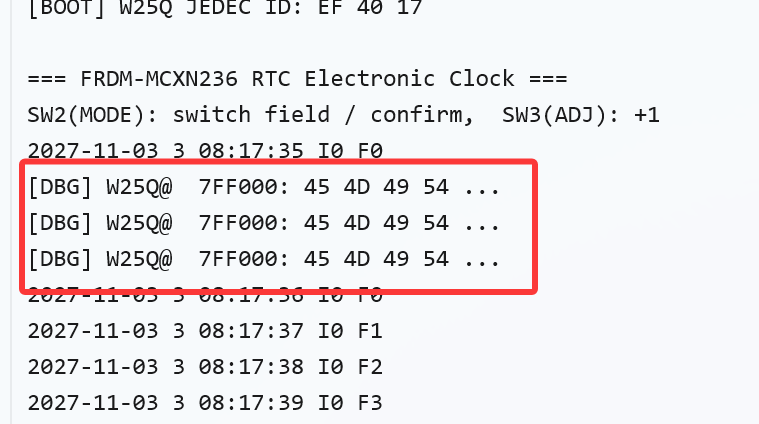

图8上电读取W25Q64 数据

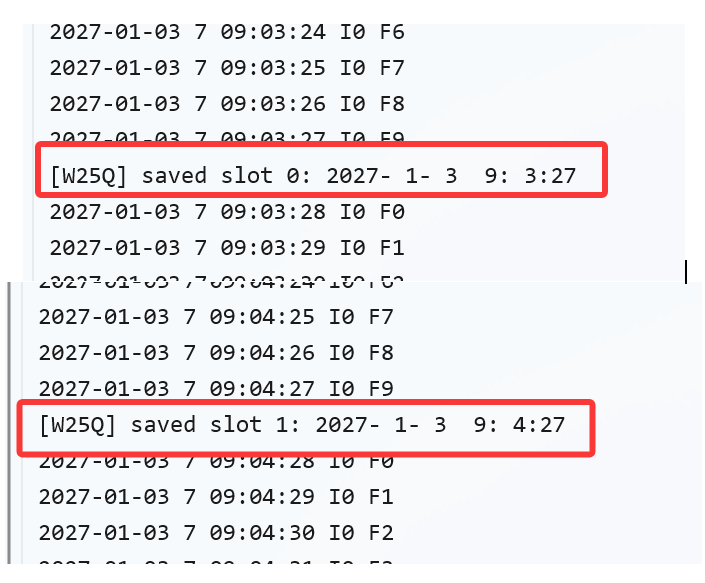

图9  每60秒自动备份时间到W25Q64

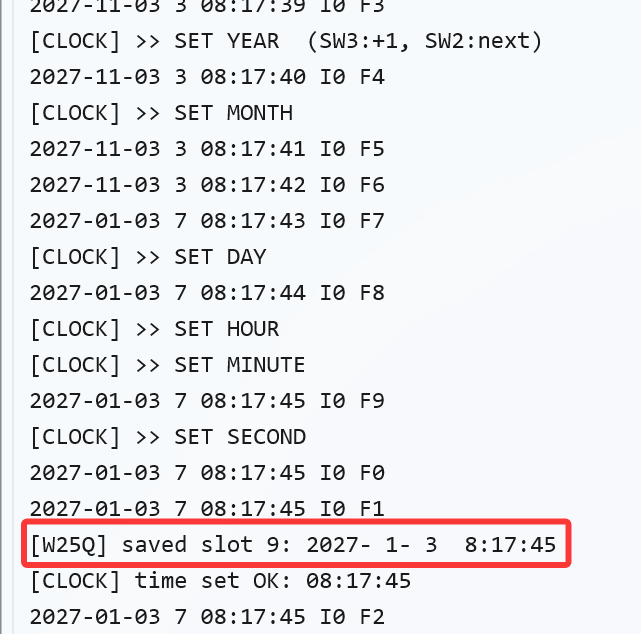

图10 校时确认时立即备份

5  功能展示图及说明

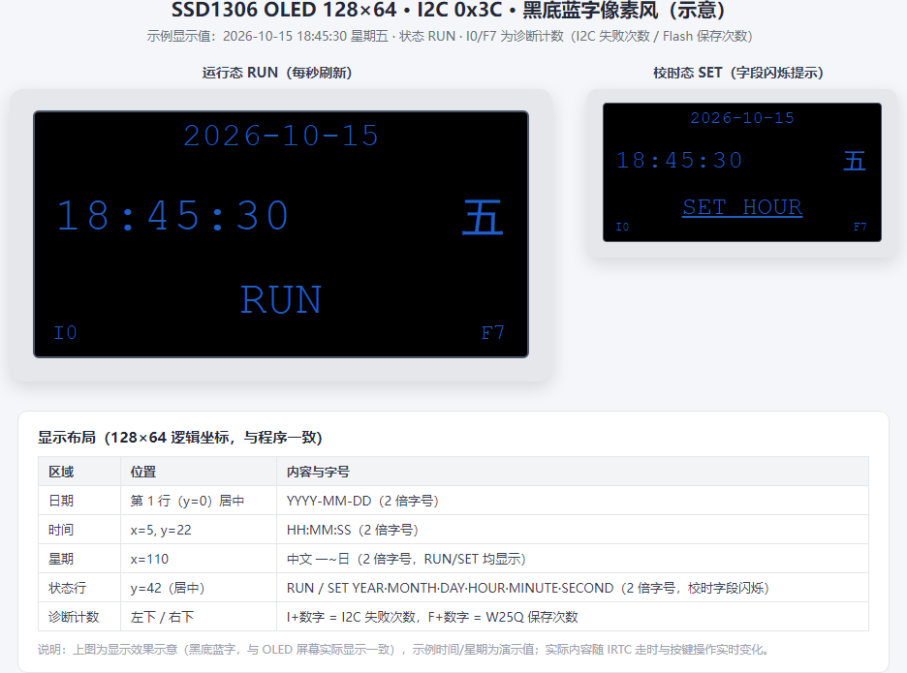

图11为OLED显示效果示意图（按128×64点阵等比例还原，黑底蓝字像素风）：第一行（x=4, y=0）显示日期；第二行以2倍字号显示“时:分:秒”（x=5, y=22），右侧x=110显示2倍中文星期；y=42处以2倍字号居中显示状态行RUN（运行）或SET（校时，如SET HOUR）；左下角I0为I2C通信计数、右下角F7为Flash保存计数，便于现场观察通信状态。 图4为OLED实际显示效果实拍图，蓝色像素点亮显示日期、时间、星期、状态行与I/F诊断计数。

图11  OLED显示效果示意图

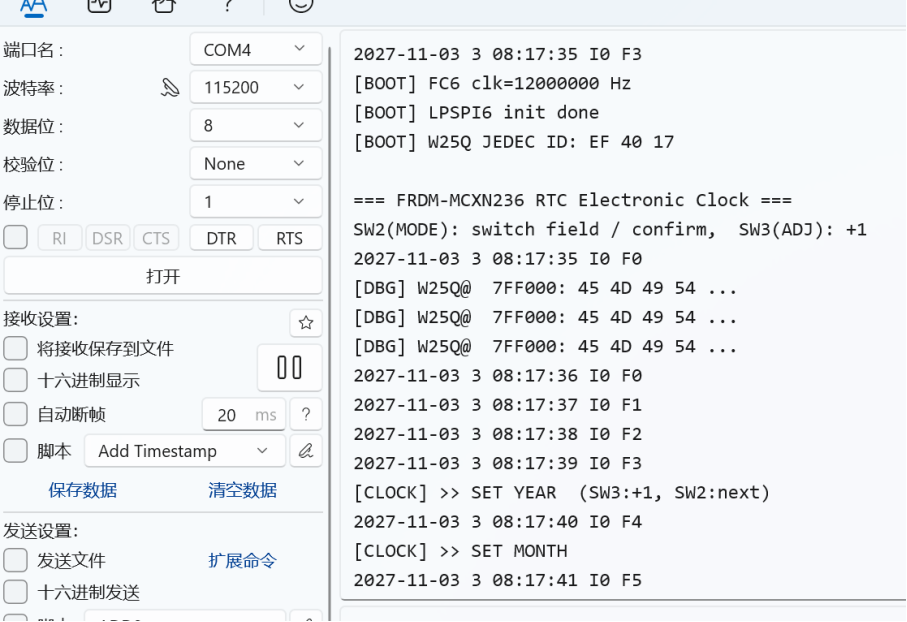

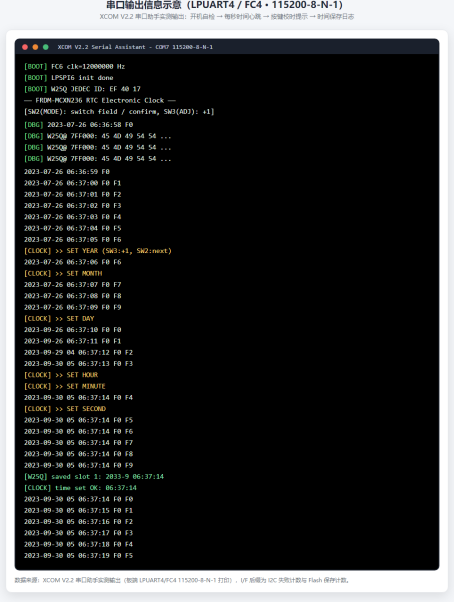

系统通过LPUART4（FC4）以115200 bit/s向串口输出运行信息：开机自检提示、每秒时间心跳（含I2C失败计数与Flash保存计数）、按键校时状态提示、时间保存与设置成功日志等，便于实时观察程序运行与调试。图12为XCOM V2.2串口助手实测输出界面，图中以不同颜色区分开机自检、时间心跳、校时提示与保存日志。

图12  串口显示信息示意（终端日志）

主要功能展示说明如下：

（1）正常走时：上电初始化后每秒更新一次显示，秒位跳动，串口同步输出“2026-10-15 19:06:15 I0 F2”格式日志；

（2）按键校时：短按SW2依次进入SET YEAR、SET MONTH、SET DAY、SET HOUR、SET MINUTE、SET SECOND，SW3对当前字段加一，当前字段以0.5 s周期闪烁提示；设置完成回到RUN并立即保存；

（3）掉电保持：拔电再上电后，IRTC读出无效时间时自动从W25Q恢复最近保存值，时间连续不丢；

（4）自动恢复：OLED通信因线缆接触不良中断时，程序检测到连续I2C失败后自动重初始化，恢复后约2 s内重新点亮。

6  项目中遇到的难题及解决方法

开发过程中遇到的典型问题及解决方法如表2所示。

表2  典型难题与解决方法

以“校时卡死”为例，该问题曾持续困扰多轮调试：现象为设置到最后一位秒后界面不再刷新。通过串口日志与心跳计数确认程序并未死机，而是执行了耗时约3 s的Flash编程等待；进一步检查FSTAT寄存器值为0x900，其CMDPRT位表明内部Flash命令保护出厂配置为“安全特权访问”，非安全应用程序的擦写命令永远不会完成。查明原因后，将时间备份改走板载W25Q SPI Flash，问题彻底解决，并顺带获得了更大的存储空间与更灵活的保存策略。

7  心得体会

通过本项目的完整开发，我对嵌入式系统设计有了更深入的体会。一是分层调试是排查问题的利器：例如W25Q读不到ID时，先确认芯片接线与供电，再用GPIO位带模拟（bit-bang）软SPI读取，得到正确的芯片ID（EF 40 17），从而把问题精确锁定在LPSPI的片选时序配置而非硬件，最终一眼定位到PCS连续模式缺失。二是健壮性设计要落到代码：无效时间过滤、通信失败计数与自动重初始化、看门狗等“软件兜底”，看似增加代码量，却让系统在真实环境（线缆松动、上电毛刺）下依然可靠，这正是嵌入式产品与实验板程序的重要区别。三是在方案层面要学会权衡：内部Flash虽方便，但受保护限制与擦写寿命约束，改用板载外部Flash并设计“设置确认+ 1分钟周期”的保存策略，在数据安全与Flash寿命之间取得了平衡。四是善用工具链：IDE headless命令行编译、串口日志打点、心跳计数观察，让每一轮修改都能快速验证，显著提升了调试效率。
