基于 FRDM-MCXN236 的 RTC 电子时钟项目总结报告

项目版本:v1.0.0

开发板:NXP FRDM-MCXN236

开发环境:MCUXpresso IDE 25.6 Build 136、MCUXpresso SDK 26.06.00


一、项目介绍



本项目是基于 NXP FRDM-MCXN236 开发板设计并实现的一款 RTC 电子时钟。项目以开发板片内 IRTC 为时间核心,通过 0.96 英寸 SSD1306 OLED 显示年月日和时分秒,使用板载 SW2、SW3 完成日期时间设置,并通过 MCXN236 的 LPUART4 硬件串口每秒输出一次当前时间。LPUART4 的 UART 信号经板载 MCU-Link 转换为 USB COM 端口,供电脑上的串口工具接收。


按照活动调整后的验收要求,项目验证的是按下板载 Reset 后 RTC 仍继续走时,程序重启后不会用默认值覆盖已经有效的时间。


项目最终实现的主要功能如下。


1.使用 MCXN236 片内 IRTC 获取、设置并维护日期时间。

2.OLED 同时显示 YYYY-MM-DD 和 HH:MM:SS,显示内容每秒刷新。

3.支持年、月、日、时、分、秒六个字段的设置。

4.支持公历闰年、不同月份天数、日期合法化和星期重算。

5.设置过程中显示 SET YEAR、SET MON、SET DAY、SET HOUR、SET MIN 或 SET SEC,当前字段通过闪烁提示。

6.SW3 短按使当前字段加一,按住超过 600 毫秒后每 150 毫秒连续减一。

7.任意设置项长按 SW2 可以保存退出,同时支持主动取消和 10 秒无操作超时退出。

8.UART 采用 115200 bit/s、8 数据位、无校验、1 停止位,每秒输出一行当前日期时间。

9.按下板载 Reset 后继续计时,启动程序不会覆盖有效的 RTC 时间。

10.Debug 和 Release 配置均达到 0 error、0 warning,并通过实板验证。


电子时钟本身是一个较基础的嵌入式项目,但它同时包含时钟源选择、外设驱动、按键消抖、人机交互、状态机、日期算法、串口协议、编译下载和实板回归等典型环节。因此,本项目的意义不仅是完成活动规定的功能,也在于实践一套完整、可复现、可以继续扩展的嵌入式开发流程。


二、使用到的硬件介绍


1.FRDM-MCXN236 开发板


FRDM-MCXN236 是本项目的主控平台,板载 MCXN236VDF 微控制器,采用 Arm Cortex-M33 内核。项目使用了芯片内部 IRTC、GPIO、LPUART 和 SysTick 等资源。开发板自带 MCU-Link 调试器,可以通过 LinkServer 完成程序下载和调试。MCU-Link 还能够把 MCXN236 的硬件 UART 信号桥接到 USB,使电脑端出现可供串口工具打开的 COM 端口,因此不需要额外连接 USB 转串口模块。


2.MCXN236 片内 IRTC


IRTC 用于保存并自动递增日期时间。结合本地 SDK 官方示例,本项目选择内部 16.384 kHz 低频时钟,即 kIRTC_Clk16K,没有继续等待当前板级条件下未就绪的外部 32.768 kHz 时钟。IRTC 支持的年份范围为 1984 至 2239。程序启动时首先判断 RTC 是否有效:有效时直接读取并进入运行状态,无效时才写入默认时间并进入设置,从而保证 Reset 后不会覆盖原有时间。


3.SSD1306 OLED 显示模块


显示器为 0.96 英寸 OLED,分辨率为 128×64,驱动芯片为 SSD1306,I2C 地址为 0x3C,模块已经自带上拉电阻。由于实物安装方式的限制,本项目没有使用板载硬件 I2C 接口,而是在 P1_0 和 P1_2 上通过 GPIO 模拟 I2C。P1_0 连接 SCL 或 SCK,P1_2 连接 SDA。软件 I2C 被封装在 BSP 中,SSD1306 驱动本身不直接访问 MCU GPIO。以后如果切换为硬件 I2C,只需替换底层总线实现,不需要修改上层显示服务。


4.板载按键 SW2、SW3


SW2 对应 GPIO0_20,作为模式、字段切换、保存和取消按键。SW3 对应 GPIO0_6,作为数值调整按键。两个按键均为低电平按下。程序对按键进行软件消抖,并区分短按、长按和连续触发。需要注意的是,SW3 还与开发板 ISP 启动路径有关,因此进行 Reset 验收时不能同时按住 SW3。


5.LPUART4 硬件串口


项目实际使用的是 MCXN236 内部的 LPUART4 或 FC4 硬件外设,UART 信号对应 P1_8、P1_9,参数为 115200 bit/s、8 数据位、无校验、1 停止位。开发板上的 MCU-Link 只负责把这组真实 UART 信号转换成电脑可识别的 USB COM 端口。串口当前只输出日期时间,输出格式保持纯 ASCII,避免不同终端的中文编码问题,也为以后增加温湿度、光照等传感器数据预留了统一的遥测出口。


三、方案框图和项目设计思路

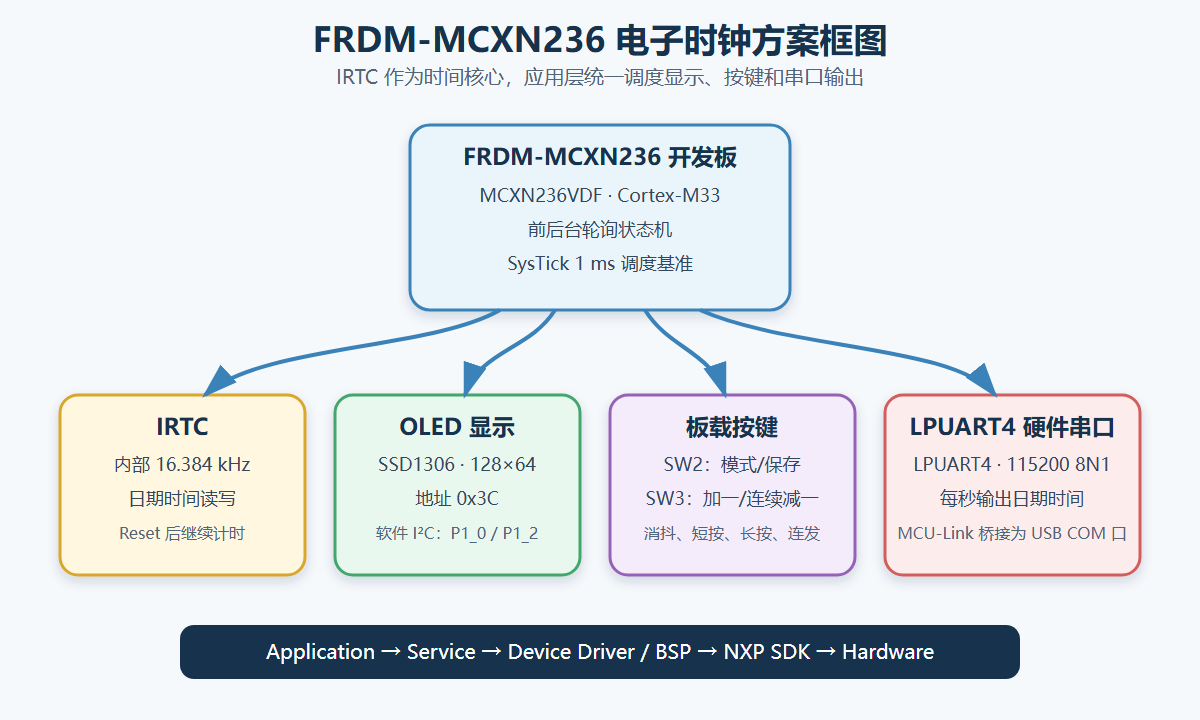

图1说明:IRTC 负责底层走时,应用状态机统一处理按键事件、OLED 显示和 UART 周期输出。


系统的数据流和控制关系如下。


IRTC 日期时间数据进入时间服务,时间服务向应用层提供合法的日期时间快照。应用层根据运行状态或设置状态决定显示内容,并将结果交给显示服务。显示服务经过 SSD1306 驱动和 GPIO 软件 I2C 刷新 OLED。板载 SW2、SW3 经过 GPIO 读取、消抖和事件识别后进入应用状态机。应用层每隔一秒读取一次 RTC,并将相同日期时间交给 OLED 和 UART 服务,从而保持屏幕与串口输出一致。


整个软件采用无 RTOS 的前后台轮询结构。main 函数只负责板级初始化、应用初始化和循环调用 ClockApp_Process 函数,复杂逻辑不堆放在 main.c 中。工程依赖由上向下分为 Application、Service、Device Driver 或 BSP、NXP SDK 和 Hardware 五层。


Application 层的 clock_app 负责 BOOT、RUN 和六个设置状态之间的转换。Service 层包含时间、输入、显示和串口遥测服务,表达具体业务能力。Device Driver 层包含平台无关的 SSD1306 驱动、字体和 1 KiB 帧缓冲。BSP 层封装 IRTC、软件 I2C、按键、UART 和 SysTick 的芯片相关实现。NXP SDK 和硬件层提供最终的寄存器及外设能力。


这种分层设计使每一种变化都有明确位置。例如,更换 OLED 总线时只需修改 bsp_oled_bus;增加传感器时添加设备驱动与采集服务;修改串口文本协议时只调整 telemetry_service。虽然项目规模不大,但保持依赖方向清晰可以显著降低后期修改和排错成本。


应用状态机包括 BOOT、RUN、SET_YEAR、SET_MONTH、SET_DAY、SET_HOUR、SET_MINUTE 和 SET_SECOND。运行状态长按 SW2 进入设置;设置状态短按 SW2 依次选择字段;SW3 短按使当前字段加一,长按后连续减一;任一设置状态长按 SW2 保存;秒设置页再次短按 SW2 取消;10 秒无操作也会取消。这样既保证了操作简单,又为所有设置过程提供了明确的退出路径。


四、调试软件介绍


本项目主要使用 MCUXpresso IDE 25.6 Build 136 和 MCUXpresso SDK 26.06.00。MCUXpresso IDE 用于工程导入、代码编辑、Debug 和 Release 构建以及在线调试。SDK 提供 MCXN236 设备头文件、时钟、IRTC、GPIO、LPUART、启动文件和官方板级示例。板载 MCU-Link 配合 LinkServer 负责固件下载,电脑端串口工具用于检查每秒一次的 UART 时间输出。Git 和 Gitee 用于版本管理与最终发布,正式版本为 v1.0.0。


调试时采用“小步实现、编译、下载、观察、记录”的方式。先验证模板工程,再依次加入 RTC 与 UART、Reset 保持、OLED 显示、按键设置、日期规则、128×64 布局和完整退出逻辑。每次只扩大一小部分变量范围,出现问题时就能快速锁定最近修改的模块。


还需要注意开发工具的资源占用。MCUXpresso 调试会话可能占用 MCU-Link,串口助手可能独占电脑端由 MCU-Link 提供的 USB COM 端口。遇到下载或串口捕获异常时,除检查固件外,还要检查 IDE、调试服务和其他串口软件是否正在占用相关资源。


五、软件流程图及流程说明

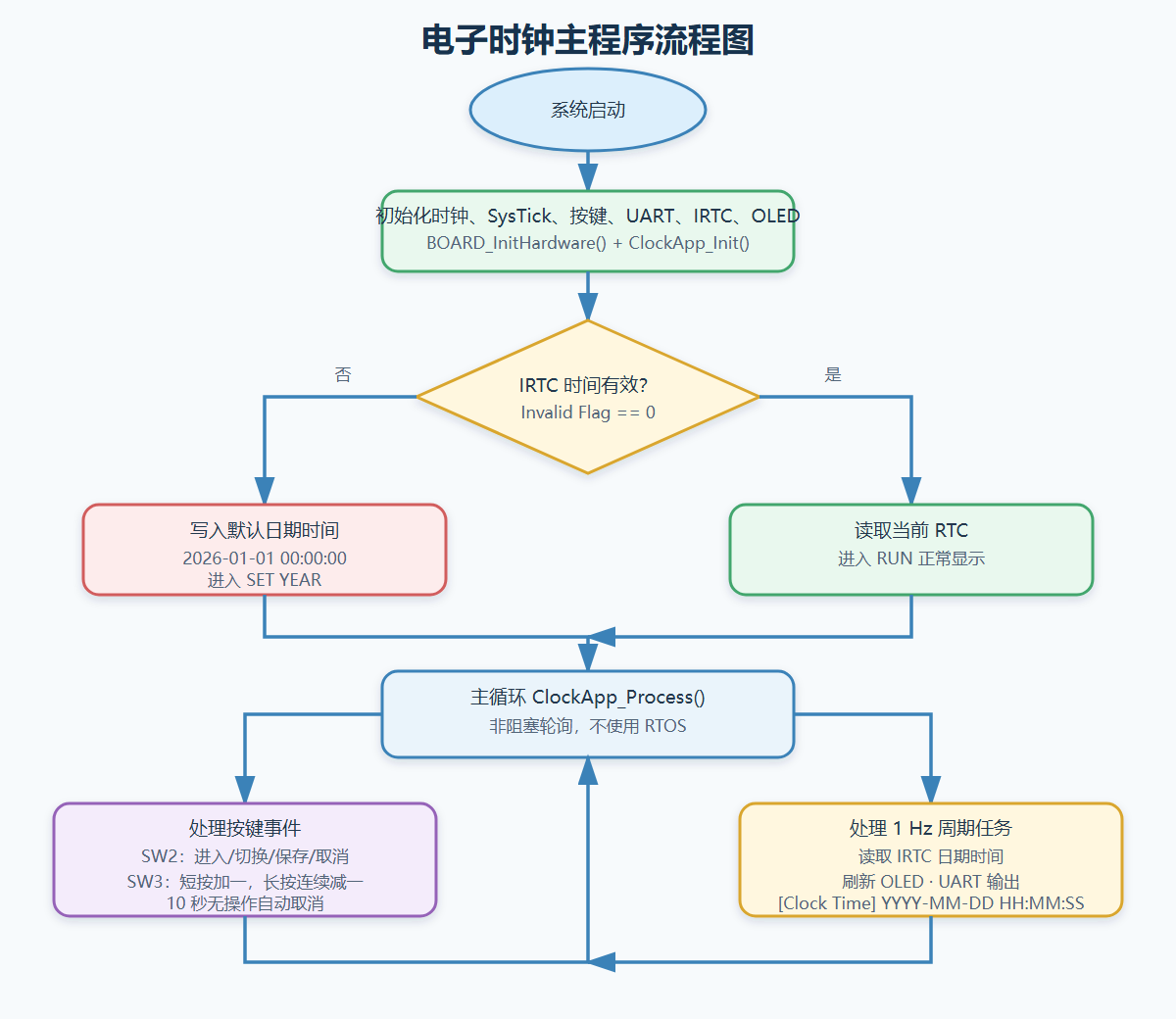

图2说明:系统启动阶段判断 RTC 有效性,运行阶段循环处理按键事件以及每秒一次的显示、串口任务。


系统启动后依次初始化板级硬件、毫秒节拍、按键、串口、IRTC 和 OLED。若 RTC 有效,程序读取当前时间并进入 RUN 状态。若 RTC 无效,则写入默认时间 2026-01-01 00:00:00 并进入年份设置。默认时间只在 RTC 无效时写入,不能在每次启动时无条件写入,否则会破坏 Reset 后继续计时的功能。


主循环保持非阻塞运行。输入服务持续读取 SW2、SW3,完成消抖并生成短按、长按和连续减一事件。应用层取得事件后执行状态转换或修改编辑副本。每隔一秒,程序读取一次 RTC、刷新 OLED 并发送 UART。显示服务在设置状态下还会每隔 500 毫秒切换当前字段的可见状态,形成闪烁效果。中断只维护毫秒计数,不在中断中执行软件 I2C、字符串格式化或业务状态跳转,从而避免中断执行时间过长。


六、关键代码介绍


1.闰年判断和月份天数


闰年判断函数的核心表达式如下。


bool TimeFormat_IsLeapYear(uint16_t year)
{
return (((year % 4U) == 0U) && ((year % 100U) != 0U)) || ((year % 400U) == 0U);
}

uint8_t TimeFormat_DaysInMonth(uint16_t year, uint8_t month)
{
static const uint8_t days[12] = {31U, 28U, 31U, 30U, 31U, 30U, 31U, 31U, 30U, 31U, 30U, 31U};

if ((month < 1U) || (month > 12U))
{
return 0U;
}
if ((month == 2U) && TimeFormat_IsLeapYear(year))
{
return 29U;
}
return days[month - 1U];
}

static void ClockApp_ClampEditDay(void)
{
uint8_t maximumDay = TimeFormat_DaysInMonth(s_editDatetime.year, s_editDatetime.month);

if (s_editDatetime.day > maximumDay)
{
s_editDatetime.day = maximumDay;
}
}


月份天数使用一个包含十二个月基础天数的数组。月份为 2 且当前年份为闰年时返回 29,否则返回数组中的对应值。闰年规则不是简单地“每四年一次”,而是“能被 4 整除且不能被 100 整除,或者能被 400 整除”。例如 2000 年是闰年,而 2100 年不是。


修改年份或月份后,程序会重新取得目标月份的最大天数。如果原日期超出范围,例如从 1 月 31 日切换到 2 月,程序会自动把日期收敛到 2 月最后一天,避免把非法日期写入 RTC。


2.写 RTC 前重新解除写保护


clock_status_t BspRtc_SetDatetime(const clock_datetime_t *datetime)
{
irtc_datetime_t sdkDatetime;
status_t status;

if (datetime == NULL)
{
return kClockStatus_InvalidArgument;
}

/* IRTC write protection automatically re-locks about two seconds after
* being opened. Time editing normally lasts longer, so unlock immediately
* before every calendar write instead of relying on the init-time unlock. */
if (IRTC_SetWriteProtection(RTC, false) != kStatus_Success)
{
return kClockStatus_IoError;
}

BspRtc_ToSdk(datetime, &sdkDatetime);
status = IRTC_SetDatetime(RTC, &sdkDatetime);
return (status == kStatus_Success) ? kClockStatus_Ok : kClockStatus_InvalidArgument;
}


MCXN236 IRTC 的写保护在解除约两秒后会自动恢复。用户进入设置并修改多个字段时通常早已超过该窗口,因此不能只在初始化时解锁。最终方案是在每一次实际提交日期时间之前重新调用 IRTC_SetWriteProtection。这也是解决“未修改时能退出、修改后保存却停在设置页面”问题的关键。


3.保存后避开低频时钟域同步窗口


static void ClockApp_ExitSettingAfterSave(uint32_t now)
{
s_state = kClockAppState_Run;
s_lastActivityAt = now;

/* The IRTC calendar registers cross a low-frequency clock domain. Show
* the value that was just accepted instead of immediately reading during
* the short synchronization window. The next 1 Hz update reads the RTC. */
(void)DisplayService_ShowTime(&s_editDatetime, kClockEditField_None);
}

static void ClockApp_HandleSettingEvent(clock_button_event_t event, uint32_t now)
{
if (event == kClockButtonEvent_ModeShort)
{
if (ClockApp_SelectNextField())
{
s_lastActivityAt = now;
(void)DisplayService_ShowTime(&s_editDatetime, ClockApp_GetFocus());
}
else
{
ClockApp_ExitSetting(now);
}
}
else if (event == kClockButtonEvent_ModeLong)
{
ClockApp_ClampEditDay();
ClockApp_UpdateEditWeekday();
if (TimeService_Commit(&s_editDatetime) == kClockStatus_Ok)
{
ClockApp_ExitSettingAfterSave(now);
}
}
else if (event == kClockButtonEvent_AdjustShort)
{
ClockApp_IncrementEditField();
s_lastActivityAt = now;
(void)DisplayService_ShowTime(&s_editDatetime, ClockApp_GetFocus());
}
else if (event == kClockButtonEvent_AdjustDecreaseRepeat)
{
ClockApp_DecrementEditField();
s_lastActivityAt = now;
(void)DisplayService_ShowTime(&s_editDatetime, ClockApp_GetFocus());
}
}


IRTC 日历寄存器位于低频时钟域。提交后如果立即再次读取,可能正处在短暂同步阶段。因此保存成功后,程序先把状态切换为 RUN,清除设置焦点并显示刚刚提交的编辑副本,下一次一秒周期到来时再从 RTC 读取真实时间。这样既能及时退出设置界面,又不影响之后以 RTC 为唯一走时基准。


4.按键消抖、长按和连续调节


#define APP_BUTTON_DEBOUNCE_MS         (20U)
#define APP_BUTTON_LONG_PRESS_MS (800U)
#define APP_BUTTON_REPEAT_START_MS (600U)
#define APP_BUTTON_REPEAT_PERIOD_MS (150U)

#define INPUT_EVENT_QUEUE_LENGTH (8U)

typedef struct
{
bool rawPressed;
bool stablePressed;
bool longReported;
bool repeated;
uint32_t rawChangedAt;
uint32_t pressedAt;
uint32_t nextRepeatAt;
} input_button_t;

static input_button_t s_modeButton;
static input_button_t s_adjustButton;
static clock_button_event_t s_eventQueue[INPUT_EVENT_QUEUE_LENGTH];
static uint8_t s_eventHead;
static uint8_t s_eventTail;

static bool InputService_TimeReached(uint32_t now, uint32_t deadline)
{
return (int32_t)(now - deadline) >= 0;
}

static void InputService_PushEvent(clock_button_event_t event)
{
uint8_t next = (uint8_t)((s_eventHead + 1U) % INPUT_EVENT_QUEUE_LENGTH);

if (next != s_eventTail)
{
s_eventQueue[s_eventHead] = event;
s_eventHead = next;
}
}

static void InputService_UpdateRaw(input_button_t *button, bool pressed, uint32_t now)
{
if (pressed != button->rawPressed)
{
button->rawPressed = pressed;
button->rawChangedAt = now;
}
}

static void InputService_ProcessMode(uint32_t now)
{
input_button_t *button = &s_modeButton;

InputService_UpdateRaw(button, BspKeys_IsModePressed(), now);
if ((button->stablePressed != button->rawPressed) &&
((uint32_t)(now - button->rawChangedAt) >= APP_BUTTON_DEBOUNCE_MS))
{
button->stablePressed = button->rawPressed;
if (button->stablePressed)
{
button->pressedAt = now;
button->longReported = false;
}
else if (!button->longReported)
{
InputService_PushEvent(kClockButtonEvent_ModeShort);
}
}

if (button->stablePressed && !button->longReported &&
((uint32_t)(now - button->pressedAt) >= APP_BUTTON_LONG_PRESS_MS))
{
button->longReported = true;
InputService_PushEvent(kClockButtonEvent_ModeLong);
}
}

static void InputService_ProcessAdjust(uint32_t now)
{
input_button_t *button = &s_adjustButton;

InputService_UpdateRaw(button, BspKeys_IsAdjustPressed(), now);
if ((button->stablePressed != button->rawPressed) &&
((uint32_t)(now - button->rawChangedAt) >= APP_BUTTON_DEBOUNCE_MS))
{
button->stablePressed = button->rawPressed;
if (button->stablePressed)
{
button->pressedAt = now;
button->nextRepeatAt = now + APP_BUTTON_REPEAT_START_MS;
button->repeated = false;
}
else if (!button->repeated)
{
InputService_PushEvent(kClockButtonEvent_AdjustShort);
}
}

if (button->stablePressed && InputService_TimeReached(now, button->nextRepeatAt))
{
button->repeated = true;
button->nextRepeatAt += APP_BUTTON_REPEAT_PERIOD_MS;
InputService_PushEvent(kClockButtonEvent_AdjustDecreaseRepeat);
}
}

clock_button_event_t InputService_GetEvent(void)
{
clock_button_event_t event;

if (s_eventHead == s_eventTail)
{
return kClockButtonEvent_None;
}
event = s_eventQueue[s_eventTail];
s_eventTail = (uint8_t)((s_eventTail + 1U) % INPUT_EVENT_QUEUE_LENGTH);
return event;
}


输入服务分别保存按键的原始状态、稳定状态、变化时间、按下时间和下一次连续事件时间。只有原始状态保持超过消抖时间,才更新稳定状态。SW2 达到长按时间后只产生一次长按事件。SW3 按住超过 600 毫秒后进入连续减一模式,每 150 毫秒产生一次事件。事件先放入小型队列,再由应用状态机统一处理,避免按键服务直接修改 RTC 或显示页面。


5.稳定的串口输出格式


clock_status_t TimeFormat_DateTime(const clock_datetime_t *datetime, char *buffer, size_t bufferSize)
{
char date[11];
char time[9];
uint8_t index;

if ((buffer == NULL) || (bufferSize < 21U) ||
(TimeFormat_YyyyMmDd(datetime, date, sizeof(date)) != kClockStatus_Ok) ||
(TimeFormat_HhMmSs(datetime, time, sizeof(time)) != kClockStatus_Ok))
{
return kClockStatus_InvalidArgument;
}

for (index = 0U; index < 10U; index++)
{
buffer[index] = date[index];
}
buffer[10] = ' ';
buffer[11] = ' ';
for (index = 0U; index < 8U; index++)
{
buffer[12U + index] = time[index];
}
buffer[20] = '\0';
return kClockStatus_Ok;
}

clock_status_t TelemetryService_PublishTime(const clock_datetime_t *datetime)
{
static const char prefix[] = "[Clock Time] ";
char datetimeText[21];
char line[36];
uint8_t index;
uint8_t lineLength = 0U;
clock_status_t status = TimeFormat_DateTime(datetime, datetimeText, sizeof(datetimeText));

if (status != kClockStatus_Ok)
{
return status;
}
for (index = 0U; index < (sizeof(prefix) - 1U); index++)
{
line[lineLength++] = prefix[index];
}
for (index = 0U; index < (sizeof(datetimeText) - 1U); index++)
{
line[lineLength++] = datetimeText[index];
}
line[lineLength++] = '\r';
line[lineLength++] = '\n';
line[lineLength] = '\0';
return BspUart_Write((const uint8_t *)line, lineLength);
}


串口服务先分别格式化日期和时间,再组合固定前缀、两个空格、回车和换行,最终得到如下内容。


[Clock Time] 2026-01-03 16:08:10


该格式长度固定、易于人工观察,也便于后续上位机按照前缀解析。使用英文前缀而不是中文,可以避免不同串口软件编码方式不一致而造成乱码。


七、功能展示图及说明

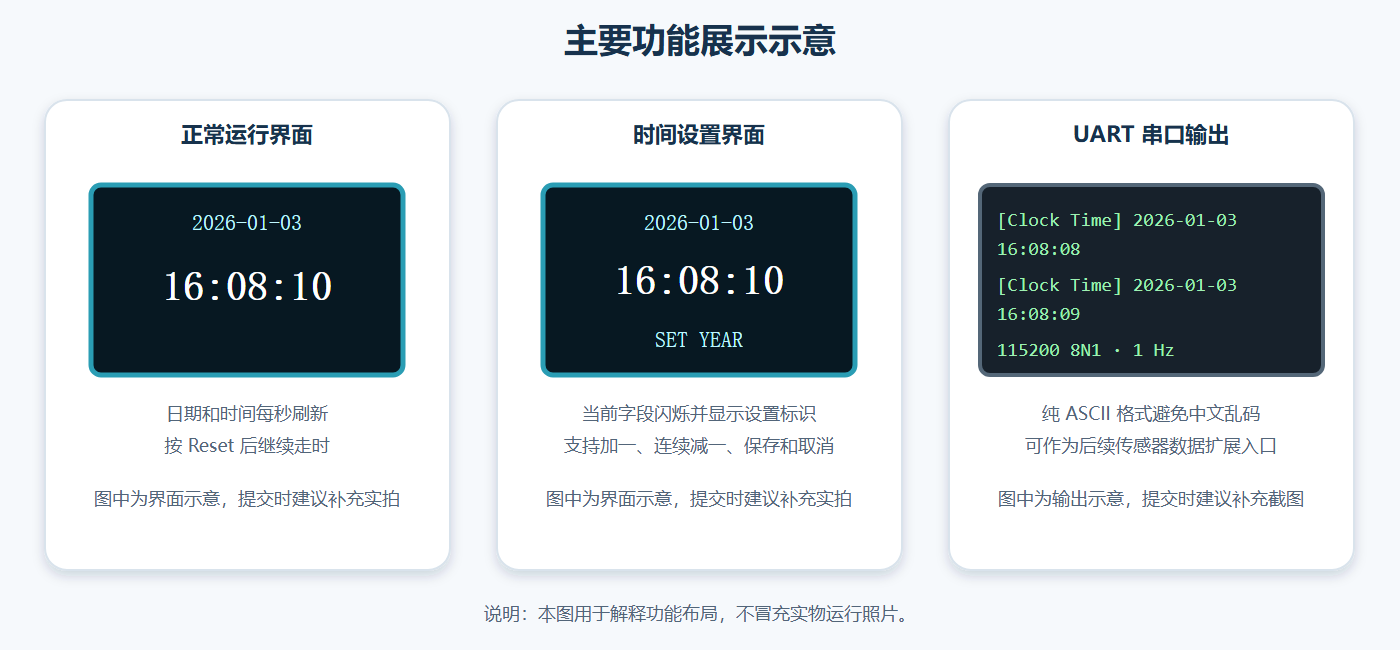

图3说明:图中展示正常显示、时间设置和 UART 输出三种典型状态。该图用于解释功能布局,不作为实物运行证据。

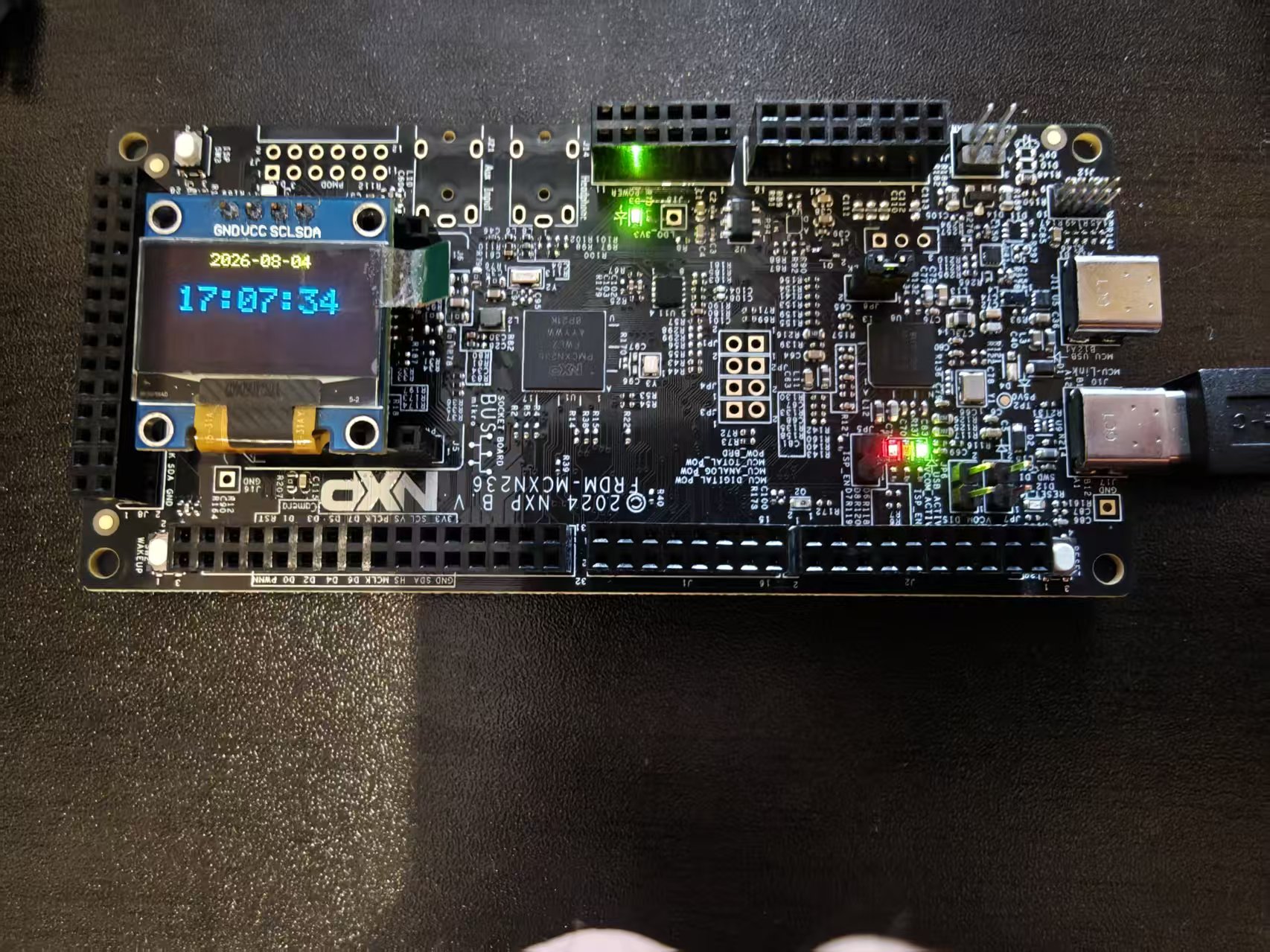

图4说明:系统从片内 IRTC 读取日期时间,128×64 OLED 上方显示年月日,中部以较大字号显示时分秒,显示内容每秒更新。

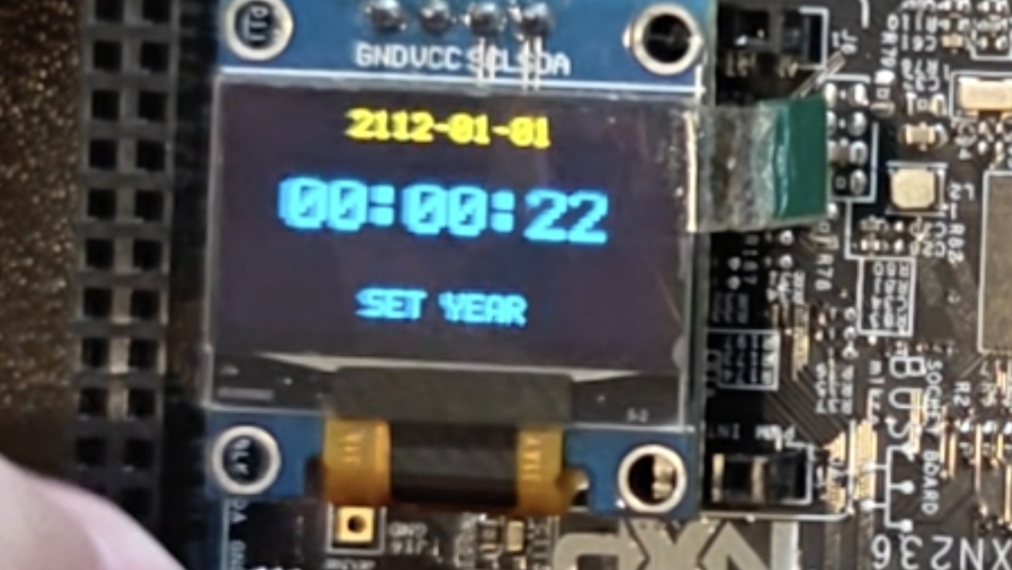

图5说明:长按 SW2 进入设置状态,屏幕显示当前编辑字段。短按 SW2 可以切换年、月、日、时、分、秒;SW3 短按加一,长按连续减一;长按 SW2 保存并退出。

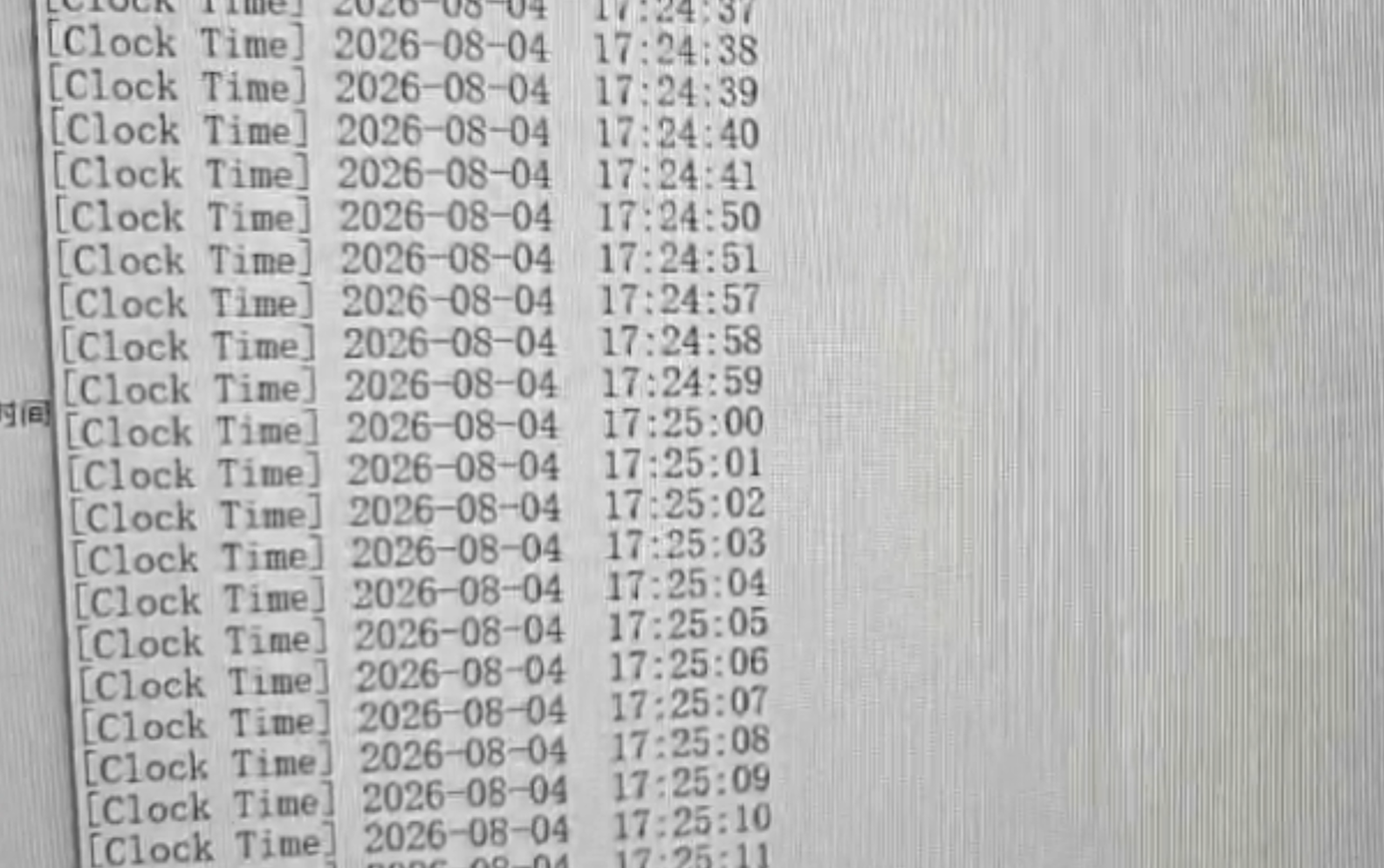

图6说明:MCXN236 的 LPUART4 每秒发送一行当前日期时间,电脑通过 MCU-Link 提供的 USB COM 端口接收,串口参数为 115200、8N1,输出时间与 OLED 保持同步。

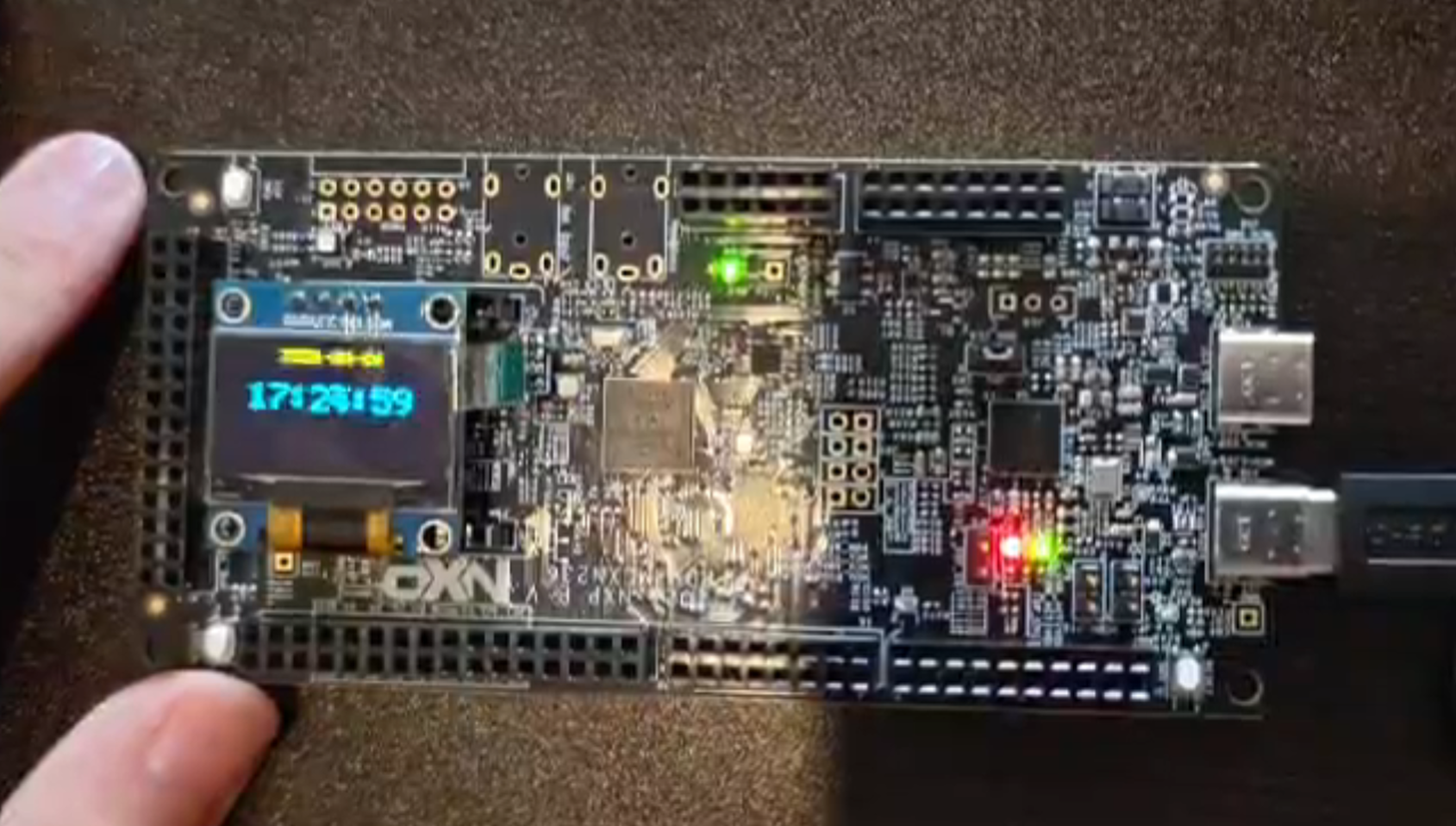

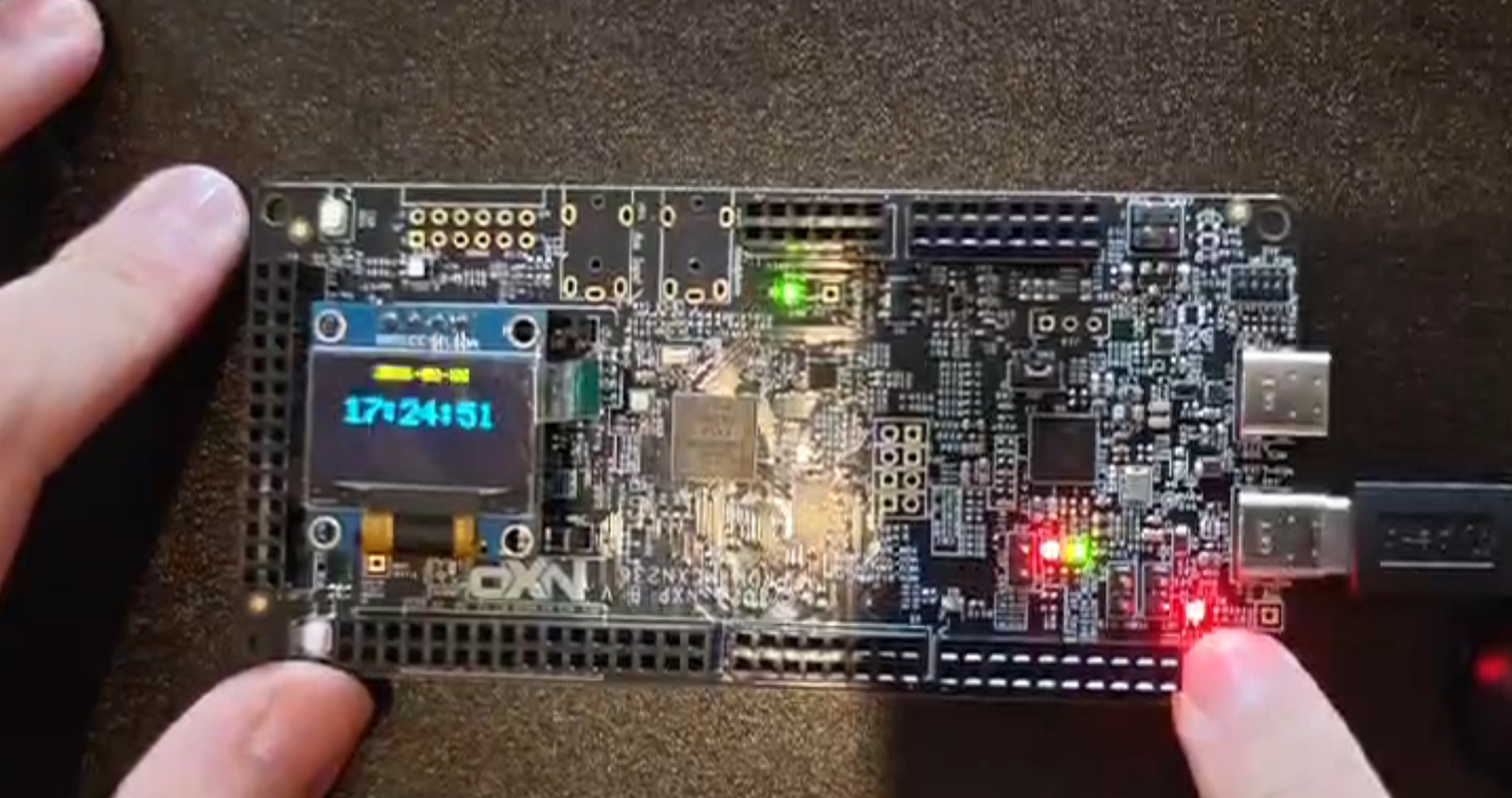

图7图8说明:按下板载 Reset 后程序重新启动,但不会覆盖已经有效的 IRTC 时间,系统继续显示向前运行的日期时间。


经实板测试,OLED 日期与时间显示正常,秒数连续更新;六个字段均能设置,当前字段闪烁和 SET 状态标识清楚;保存、主动取消和超时退出均正常;串口以一秒周期稳定输出;按板载 Reset 后 RTC 时间未被启动代码覆盖。Debug 和 Release 均为 0 error、0 warning。


八、项目中遇到的难题及解决方法


1.OLED 和 UART 启动后都没有反应


最初按照常见 RTC 设计尝试等待外部 32.768 kHz 时钟,但程序在等待时钟就绪时阻塞,后续 OLED 和 UART 初始化均无法执行。通过检查本地 SDK 中 FRDM-MCXN236 官方 IRTC 示例,确认该板例程使用内部 16.384 kHz 低频时钟。切换到 CLOCK_SetupClk16KClocking 和 kIRTC_Clk16K 后,系统正常启动。这个问题说明,不能把其他 MCU 或开发板的 RTC 经验直接套用到当前硬件,板级示例和实测证据应优先。


2.更换 0.96 英寸屏幕后只使用了旧显示区域


项目早期使用过 128×32 OLED,后来更换为同样采用 SSD1306 的 128×64 屏幕。新屏插上后仍能显示旧时间,容易误判为已经完全适配。实际上驱动的复用比、COM 引脚配置、页地址范围和帧缓冲仍按 32 行设计。最终把帧缓冲扩展到 1 KiB,更新 SSD1306 初始化参数和页范围,并重新规划日期、两倍字号时间及设置标识三行布局,才真正使用完整的 64 行显示区域。


3.默认年份为 2112,只有加一时很难调到 2026


IRTC 的内部基准与初始状态可能出现 2112 年。如果按键只能加一,就无法通过合理的操作次数调整到当前年份。在不增加硬件按键的条件下,最终把 SW3 设计为短按加一、按住 600 毫秒后每 150 毫秒连续减一。这样既保持两键交互简单,又能快速跨越较大的年份差值。


4.设置功能缺少明确退出路径


早期设计只关注进入设置和修改数值,字段从秒又循环回年份,用户不知道怎样结束设置。最终状态机补充了三类退出方式:任意设置项长按 SW2 保存退出;在秒设置页短按 SW2 主动取消;10 秒无操作自动取消。所有路径都会统一清除设置焦点,避免 SET 状态标识残留。


5.修改数值后再次长按 SW2 会卡在设置页面


这个故障最有代表性。进入设置后如果不修改数值,长按可以退出;只要修改过数值,再长按就会停住。根据现象可以判断按键长按识别和基本状态转换仍然正常,差异集中在 RTC 写入步骤。阅读 SDK 驱动后发现 IRTC 写保护会自动重锁,原代码仅在初始化时解锁,而用户编辑时间通常会超过两秒。将解除写保护移动到每一次 RTC 提交之前,并处理低频时钟域同步后,问题彻底解决。


6.IDE、调试器和串口软件相互占用资源


调试过程中曾出现独立下载没有反应、串口无法读取的情况。原因不是固件逻辑,而是 MCUXpresso 调试会话占用了 MCU-Link,或者其他串口软件已经独占 MCU-Link 提供给电脑的 USB COM 端口。关闭对应调试会话和串口软件后即可恢复。这提醒我,嵌入式排错不仅要检查代码和硬件,也要检查开发工具、驱动和系统资源占用。


九、心得体会


本项目让我更加明确,一个嵌入式项目是否具有工程价值,并不只取决于功能是否复杂,更取决于需求是否清楚、硬件事实是否经过确认、模块能否维护、问题能否复现、结果能否验证。电子时钟看似只是读取 RTC 并显示,真正完成后却涉及低频时钟源、写保护时间窗口、跨时钟域同步、按键事件、人机交互、闰年算法和工具资源占用等细节。很多问题在编译阶段完全不会出现,只有经过实板操作才能暴露。


这次开发还实践了 AI 协助的嵌入式工作方式。AI 可以快速阅读本地 SDK、梳理架构、修改代码、重复构建并整理文档,但 OLED 是否显示正确、按键手感是否合理、Reset 后是否继续走时,最终仍要由工程师结合实物判断。我的体会是,AI 最适合扩大工程师的信息处理和执行带宽,而不是代替工程师确认硬件事实。将每次实测现象准确反馈给 AI,再把结论沉淀到 README、状态文件、测试计划和版本记录中,可以让多轮开发保持连续,也能让其他人更容易复现项目。


分层设计在本项目中也发挥了实际作用。OLED 从 128×32 更换为 128×64 时,修改主要集中在显示驱动和布局;解决 RTC 写保护时,修改集中在 bsp_rtc;调整串口文本时,只需处理遥测服务。这说明即使是小项目,也值得建立合理的模块边界。今后如果增加温湿度、光照等传感器,可以继续沿用现有结构,增加设备驱动、采集服务和遥测字段,而不必重写整个时钟应用。


最后,我认识到编译通过只是开发过程中的一个检查点,不等于项目完成。真正的完成应包括 Debug 和 Release 构建无错误、固件成功下载、OLED 和 UART 输出正确、全部按键路径可退出、日期边界符合规则、Reset 场景通过、文档与代码一致,并留下明确版本。这个从需求到交付的闭环,正是本项目最值得保留和复用的成果。


十、总结与后续展望


本项目完成了电子森林活动要求的 RTC 获取时间、OLED 显示时分秒、按键调时、UART 输出和 Reset 后继续计时,并进一步加入年月日、公历日期规则、设置标识、字段闪烁、连续减一及完整退出机制。


后续可以在现有架构上扩展温湿度、光照或气压传感器,将数据统一显示在 OLED 并通过 UART 输出;也可以把软件 I2C 替换为硬件 I2C、增加故障诊断页面、为日期算法建立主机端单元测试,并加入自动化硬件在环回归。通过这些扩展,本项目可以从基础电子时钟逐步演进为一个小型环境数据采集终端。
