Funpack5-4 -基于 FRDM-MCXN236 的电子时钟系统设计与实现

内容介绍

项目名称：Funpack5-4 -基于 FRDM-MCXN236 的电子时钟系统设计与实现

1. 项目概述

本项目基于 NXP FRDM-MCXN236 开发板，设计实现了一套具备双显示与按键交互功能的电子时钟。系统以 MCXN236 片内 RTC 为时间基准，通过硬件 LPI2C 总线驱动 SSD1306 OLED 显示屏本地显示时间，同时通过 UART 串口将时间数据同步输出至上位机；用户可通过板载 SW2、SW3 两颗按键完成时间的校准设置。项目完整覆盖了嵌入式系统中时钟外设、串行通信、人机交互等核心知识点。

2. 硬件平台与方案介绍

主控：NXP MCXN236（Arm Cortex-M33，主频 150MHz），片内集成独立 RTC 模块，支持外部 32.768kHz 晶振输入。
显示模块：0.96寸 OLED（SSD1306 驱动），分辨率 128×64，I2C 接口，7 位从机地址 0x3C。
按键：板载 SW2（PIO0_20，主循环轮询）、SW3（PIO0_6，下降沿中断）。
调试接口：板载 MCU-Link 调试器，提供 UART 串口通信。

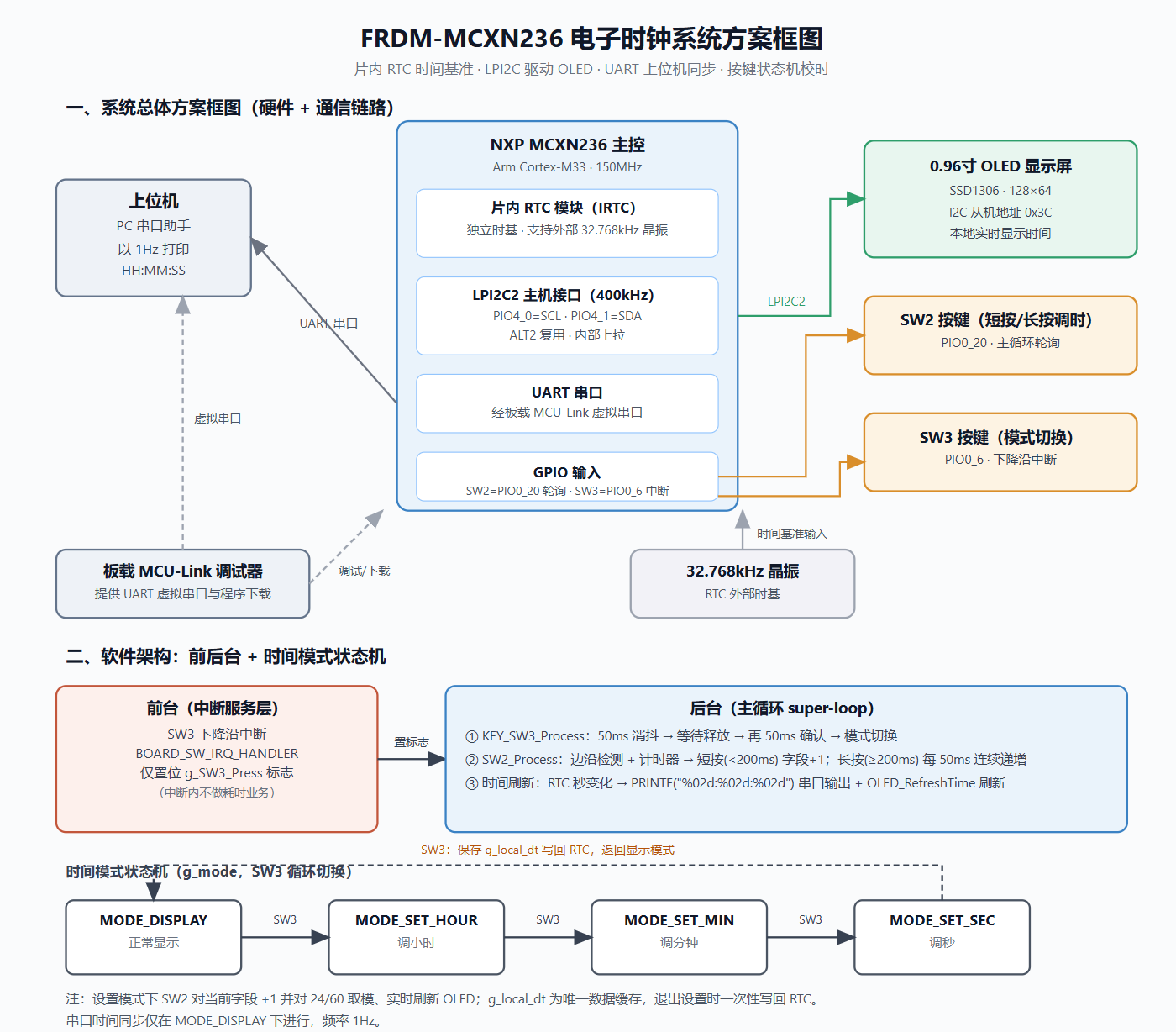

2.1.方案框图

2.2项目设计思路介绍

总体架构选型：系统任务数量少、实时性要求适中，采用 "前后台（超循环）+ 状态机" 架构，无需引入 RTOS 即可获得结构清晰、易于调试的代码。中断服务只承担 "最快通知" 职责（如 SW3 仅置位标志），耗时业务全部下沉到主循环处理，避免了中断嵌套与共享资源竞争问题。
时间基准设计：选用片内 IRTC 而非纯软件计数作为时间基准，配合外部 32.768kHz 晶振提供稳定走时，保证掉电或复位后时间不丢失，也简化了日历运算；主循环仅做 "读取 — 输出"，负载极低。
显示与通信设计：OLED 采用 I2C 接口（两线制、占用引脚少），使用硬件 LPI2C2 外设而非 GPIO 模拟，400kHz 总线速率保证时序可靠、CPU 开销小；同时通过 UART 将时间同步到上位机，形成 "本地显示 + 远端监视" 双通道，既便于调试，也直观展示串行通信知识点。
人机交互设计：将调时流程抽象为四个模式的状态机（显示→时→分→秒→保存返回），以 g_local_dt 作为唯一数据缓存，设置期间在本地即时刷新、退出时一次性写回 RTC，避免频繁写 RTC；SW3 负责状态迁移，SW2 负责字段增减，并通过对短按 / 长按的区分兼顾单步精度与连续调速效率。

3. 软件设计方案

系统采用前后台架构 + 状态机设计：

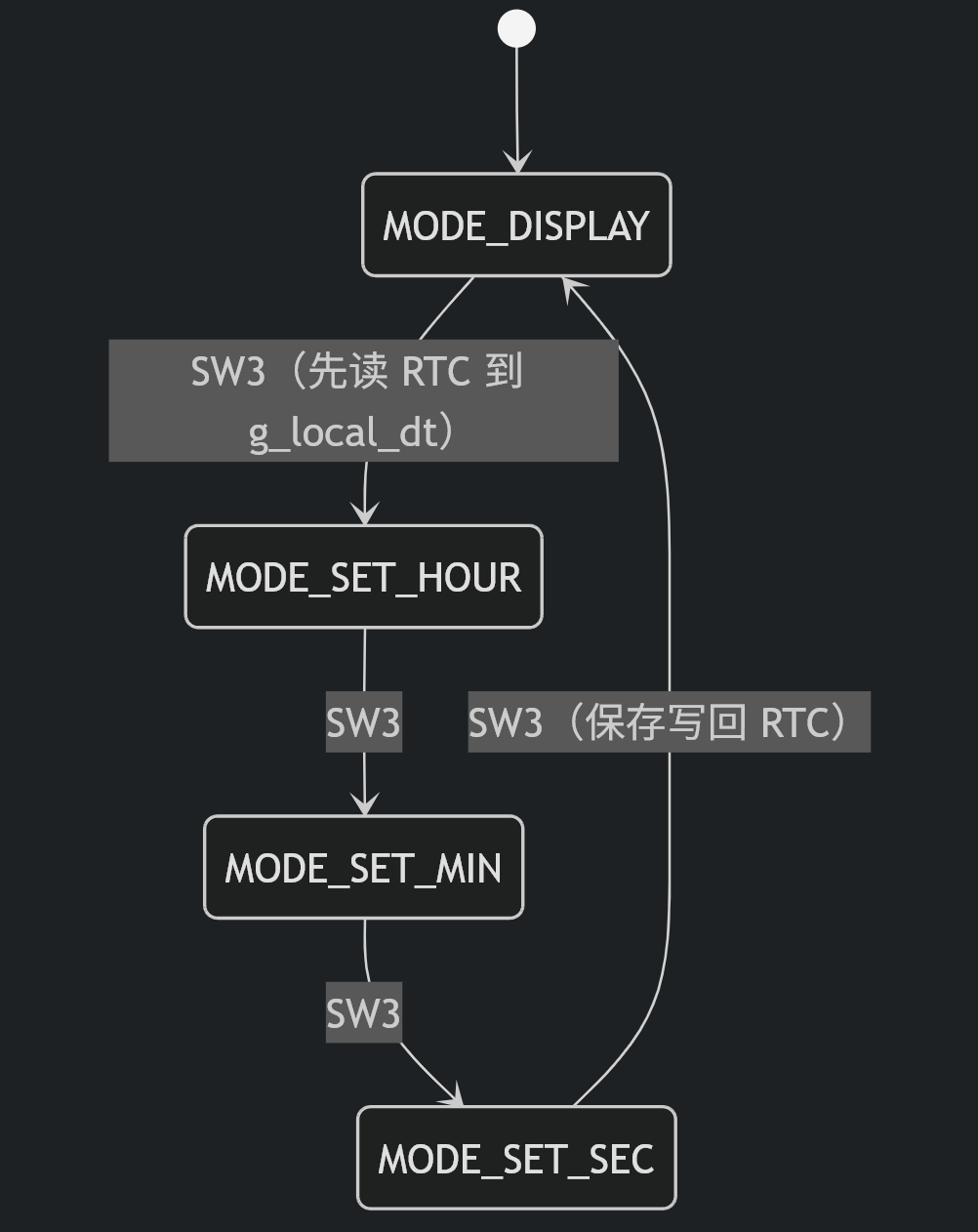

（1）时间模式状态机

typedef enum _time_mode {
    MODE_DISPLAY,      // 正常显示
    MODE_SET_HOUR,     // 调小时
    MODE_SET_MIN,      // 调分钟
    MODE_SET_SEC       // 调秒
} time_mode_t;

g_mode 为全局状态变量，由 SW3 短按驱动状态迁移，循环顺序为：显示→小时→分钟→秒→（保存并返回）显示。

（2）SW3 处理逻辑（KEY_SW3_Process）

中断服务函数 BOARD_SW_IRQ_HANDLER 仅置位 g_SW3_Press 标志；
主循环中检测到标志后：先 50ms 消抖 → 等待按键释放 → 再次 50ms 确认 → 执行模式切换；
若当前为 MODE_DISPLAY，则先从 RTC 读取当前时间到 g_local_dt 缓存，再进入 MODE_SET_HOUR；
若在设置模式中按 SW3，则按顺序切到下一模式；若当前为 MODE_SET_SEC，则将 g_local_dt 写回 RTC 并回到显示模式。

（3）SW2 处理逻辑（SW2_Process）

采用边沿检测 + 计时器实现长短按区分：
- 短按（按住 < 200ms 后释放）：调用 IncrementCurrentField() 对当前字段 +1；
- 长按（按住 ≥ 200ms）：进入连续递增模式，auto_increment_timer 每累计 50ms 触发一次 +1，实现快速调时。
IncrementCurrentField() 根据 g_mode 决定递增 hour / minute / second，并对 24 或 60 取模，同时调用 OLED_RefreshTime() 实时刷新屏幕。

（4）双显示同步

主循环中，每当检测到 RTC 秒数变化且处于 MODE_DISPLAY 时：

PRINTF("%02d:%02d:%02d\r\n", ...);              // 串口输出
OLED_RefreshTime(hour, minute, second);        // OLED 刷新

OLED 显示布局：

第 0 页：标题 "RTC Clock"
第 2 页起：大字体时间 HH:MM:SS
第 4 页起：当前状态字符串（"normal display" / "SET hour" / "SET min" / "SET sec"）

4. 关键代码与驱动实现

（1）LPI2C2 硬件初始化

CLOCK_SetClkDiv(kCLOCK_DivFlexcom2Clk, 1u);
CLOCK_AttachClk(kFRO12M_to_FLEXCOMM2);
LPI2C_MasterGetDefaultConfig(&masterConfig);
masterConfig.baudRate_Hz = 400000U;
LPI2C_MasterInit(LPI2C2, &masterConfig,
                 CLOCK_GetLPFlexCommClkFreq(2u));

引脚 PIO4_0/PIO4_1 在 pin_mux 中配置为 ALT2（LPI2C2_SCL/SDA），并使能内部上拉。

（2）SSD1306 写命令 / 写数据

// 写命令：控制字节 0x00 + cmd
// 写数据：控制字节 0x40 + data
// 每次传输：LPI2C_MasterStart → LPI2C_MasterSend × 2 → LPI2C_MasterStop

OLED 初始化序列严格遵循 SSD1306 数据手册，包含电荷泵开启、扫描方向、对比度等 20 余条命令。

（3）RTC 有效性检查

上电后通过 IRTC_IsTimeValid() 读取 RTC 状态寄存器，若时间无效则写入默认时间（2026-08-05 15:45:00），避免每次上电都从零点开始。

5. 调试过程与技术难点

（1）LPI2C 引脚冲突与链接错误

初版代码未将 fsl_lpi2c.c 加入工程，导致 LPI2C_MasterInit 等符号未定义；同时 PIO4_0/1 默认未配置为 I2C 功能。通过在 pin_mux 中调用 LPI2C2_InitPins() 完成 ALT2 复用，并将驱动文件加入编译，问题解决。

（2）OLED 无反应排查

先用 I2C 扫描确认从机地址：通过 LPI2C_MasterStart(LPI2C2, 0x3C, kLPI2C_Write) 测试，串口打印 "OLED found at 0x3C" 确认通信正常；
上电延时从 100ms 延长至 200ms，确保 SSD1306 内部复位完成；
最终 OLED 稳定显示。

（3）按键消抖与长按判定

SW3 采用"中断置标志 + 主循环消抖等待释放"的方案，彻底消除机械抖动；SW2 通过 press_ms 计数器区分短按/长按，长按后每 50ms 触发一次递增，兼顾了精度与速度。

6. 功能概述

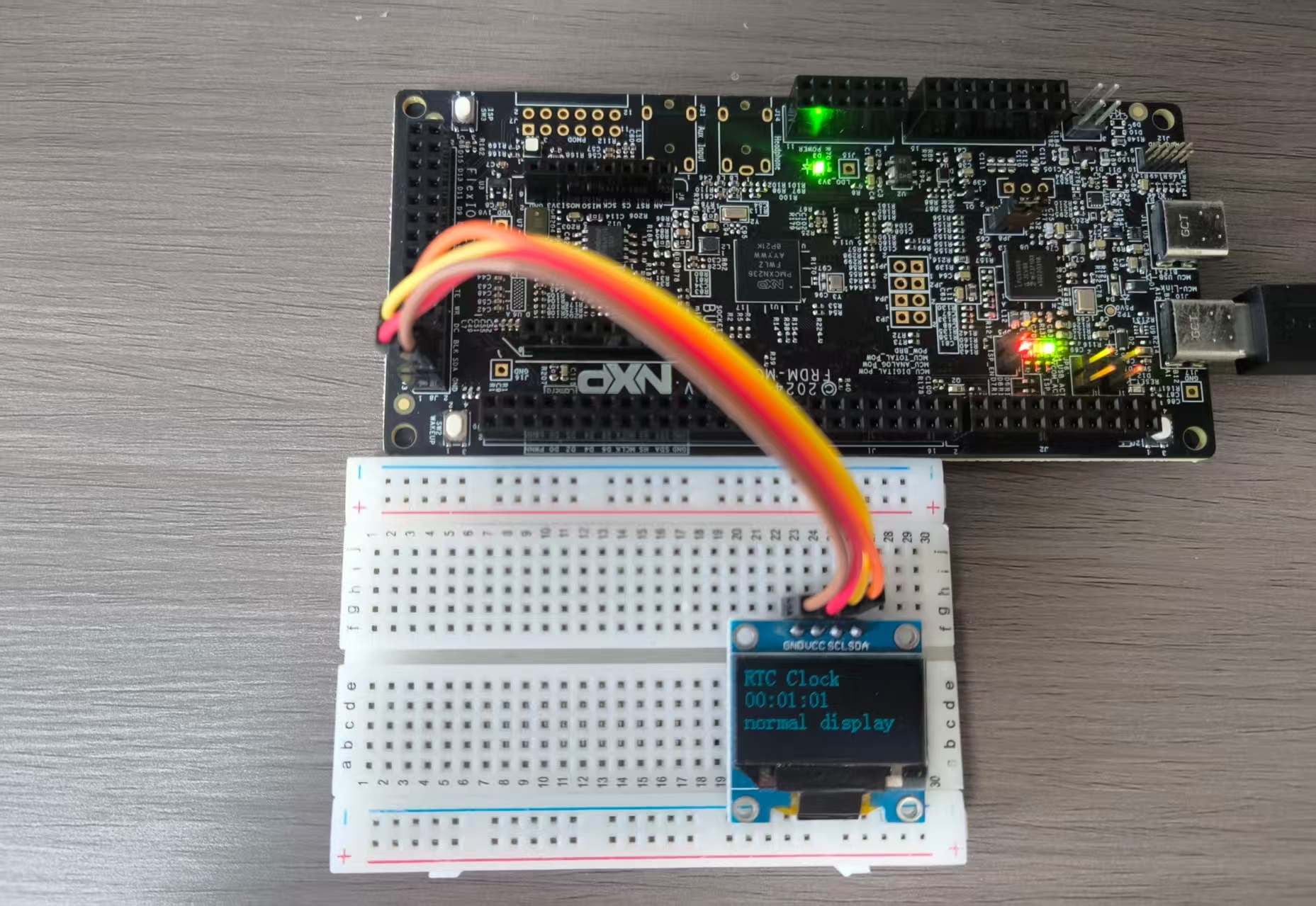

系统上电后：

OLED 第 0 页显示 "RTC Clock"，第 2 页大字体显示当前时间，第 4 页显示 "normal display"；
串口助手以 1Hz 频率打印 HH:MM:SS；
短按 SW3 进入设置模式，OLED 状态行相应变为 "SET hour" / "SET min" / "SET sec"；
在设置模式下，SW2 短按使当前字段 +1，长按则快速递增；
第四次按 SW3 保存时间到 RTC 并返回正常显示。

7. 项目心得

本项目从需求分析、硬件选型、驱动编写到整机联调，完整走过了嵌入式产品开发的全流程。最大的收获有三点：

MCUXpresso 生态的成熟：Config Tools 图形化配置时钟和引脚，SDK 提供了完善的 LPI2C、IRTC 驱动，大幅降低底层开发难度；
状态机是人机交互的利器：将"显示/调时"抽象为四种状态，配合 SW3 的循环切换和 SW2 的加减操作，代码逻辑清晰且易扩展；
调试思维的提升：从链接错误、I2C 无应答到按键抖动，每一个 Bug 的解决都建立在对芯片手册和时序图的深入理解之上。

后续可扩展方向：加入 UART 命令解析实现电脑端校时、增加 DS18B20 温度传感器显示环境温度、或通过蓝牙模块实现手机 App 控制。
