一、项目简介

本项目以 Analog Devices 的 MAX32655FTHR 开发板为核心控制器，使用 GY-521 模块上的 MPU6050 六轴惯性传感器采集三轴加速度和三轴角速度数据。入门级题目2：姿态监测终端

系统对原始数据进行姿态融合，计算横滚角 Roll、俯仰角 Pitch 和偏航角 Yaw，并通过 UART 将姿态数据发送给上位机实时显示。当设备倾斜超过设定角度，或者检测到快速旋转时，板载 RGB LED 会以较高频率交替闪烁，实现本地报警提示。

这个项目可以作为智能家居姿态终端的基础，例如：

• 家电倾倒检测
• 门窗开启角度检测
• 智能设备防移动、防拆报警
• 老人跌倒或异常姿态辅助检测
• 可穿戴设备运动姿态分析
• 贵重物品搬动监测

二、项目介绍

2.1 硬件介绍

MAX32655FTHR 开发板

MAX32655FTHR 是一款小型低功耗 Feather 规格开发板，核心器件为 MAX32655，主要特性包括：

• Arm Cortex-M4F，最高 100 MHz
• 512 KB Flash
• 128 KB SRAM
• 硬件浮点运算单元 FPU
• Bluetooth 5.2 Low Energy
• 板载 MAX32625 DAPLink 调试器
• 板载虚拟串口
• 板载 RGB LED、按键、数字麦克风和音频编解码器
• 支持 I²C、UART、SPI、ADC 等接口

板载 DAPLink 可以通过同一根 USB 线完成供电、程序烧录、在线调试和串口通信，适合快速制作嵌入式原型。MAX32655FTHR 官方资料

GY-521 / MPU6050

GY-521 是常见的 MPU6050 模块，主要包含：

• 三轴加速度计
• 三轴陀螺仪
• I²C 数字通信接口
• 可配置加速度和角速度量程
• 默认 I²C 地址通常为 0x68
• WHO_AM_I 寄存器地址为 0x75
• 正常身份值为 0x68

本项目采用：

• 加速度量程：±2 g
• 陀螺仪量程：±250 °/s
• MPU6050 输出速率：200 Hz

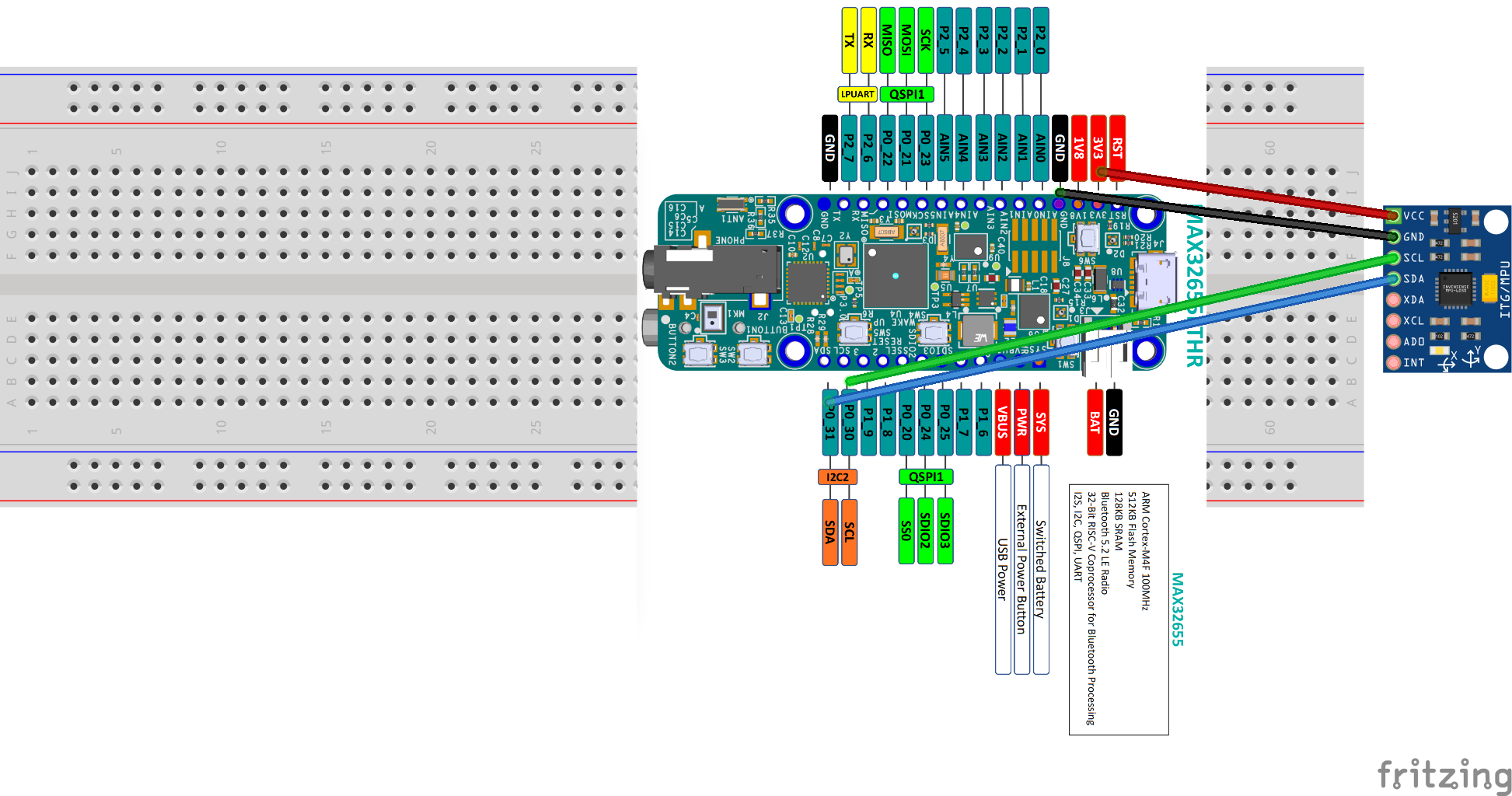

硬件连接

MAX32655FTHR 的 Zephyr 编译目标为：

max32655fthr/max32655/m4

官方 Zephyr 板级定义支持 OpenOCD 烧录和调试，并提供板载 UART、I²C 和 RGB LED 配置。Zephyr MAX32655FTHR 文档

2.2 功能概览

系统实现的主要功能如下：

当前报警条件为：

|Roll| > 60°
或 |Pitch| > 60°
或三轴角速度合成值 > 250°/s

为避免传感器噪声造成报警抖动，程序要求异常条件连续满足10个报警周期后才触发；恢复正常也需要连续满足10个周期。因此理论确认时间约为100 ms。

2.3 设计思路

项目采用“板级配置、驱动采集、数据处理、业务判断、通信输出”分层设计。

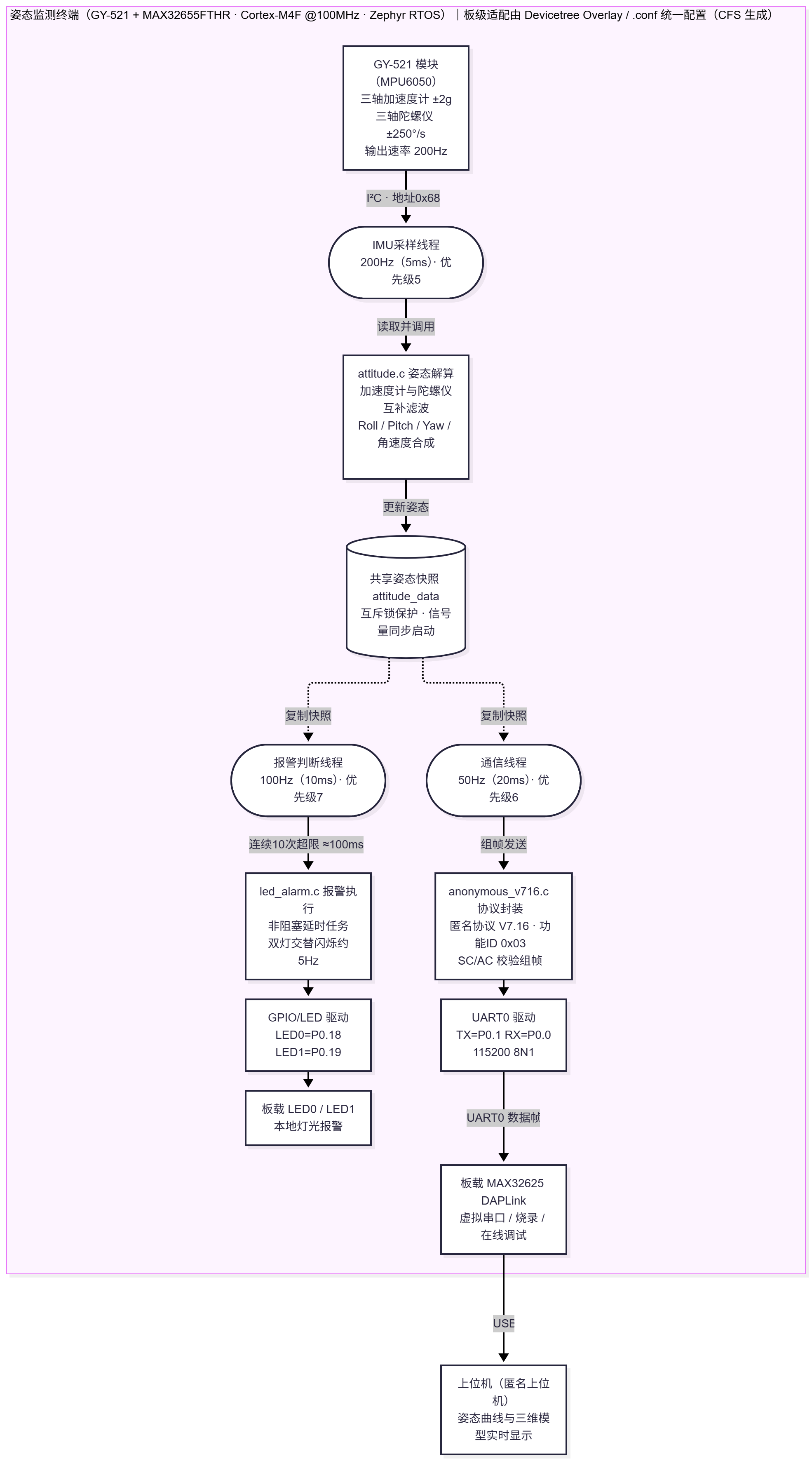

系统框图

板级适配层

使用 Zephyr Devicetree 管理：

• I2C2控制器
• UART0控制台
• I²C引脚复用和电压域
• 板载RGB LED
• Flash和RAM布局

这样可以减少业务代码对具体芯片寄存器和引脚的依赖。

传感器驱动层

mpu6050.c 负责：

• 检查 WHO_AM_I
• 唤醒 MPU6050
• 配置数字低通滤波
• 配置量程和采样率
• 连续读取14字节原始数据
• 转换为加速度和角速度物理量

姿态计算层

attitude.c 根据加速度和陀螺仪数据计算姿态。

加速度计适合提供长期稳定的重力方向，但动态响应较慢；陀螺仪动态响应快，却会随时间产生积分漂移。通过融合两类数据，可以兼顾稳定性和响应速度。

多线程业务层

系统使用三个独立线程：

• IMU采样线程：200 Hz
• UART通信线程：50 Hz
• 报警判断线程：100 Hz

三个线程通过互斥锁共享最新姿态快照，通过信号量保证传感器初始化完成后再启动业务处理。

这种设计避免了串口发送或LED闪烁阻塞传感器采样。

三、功能实现

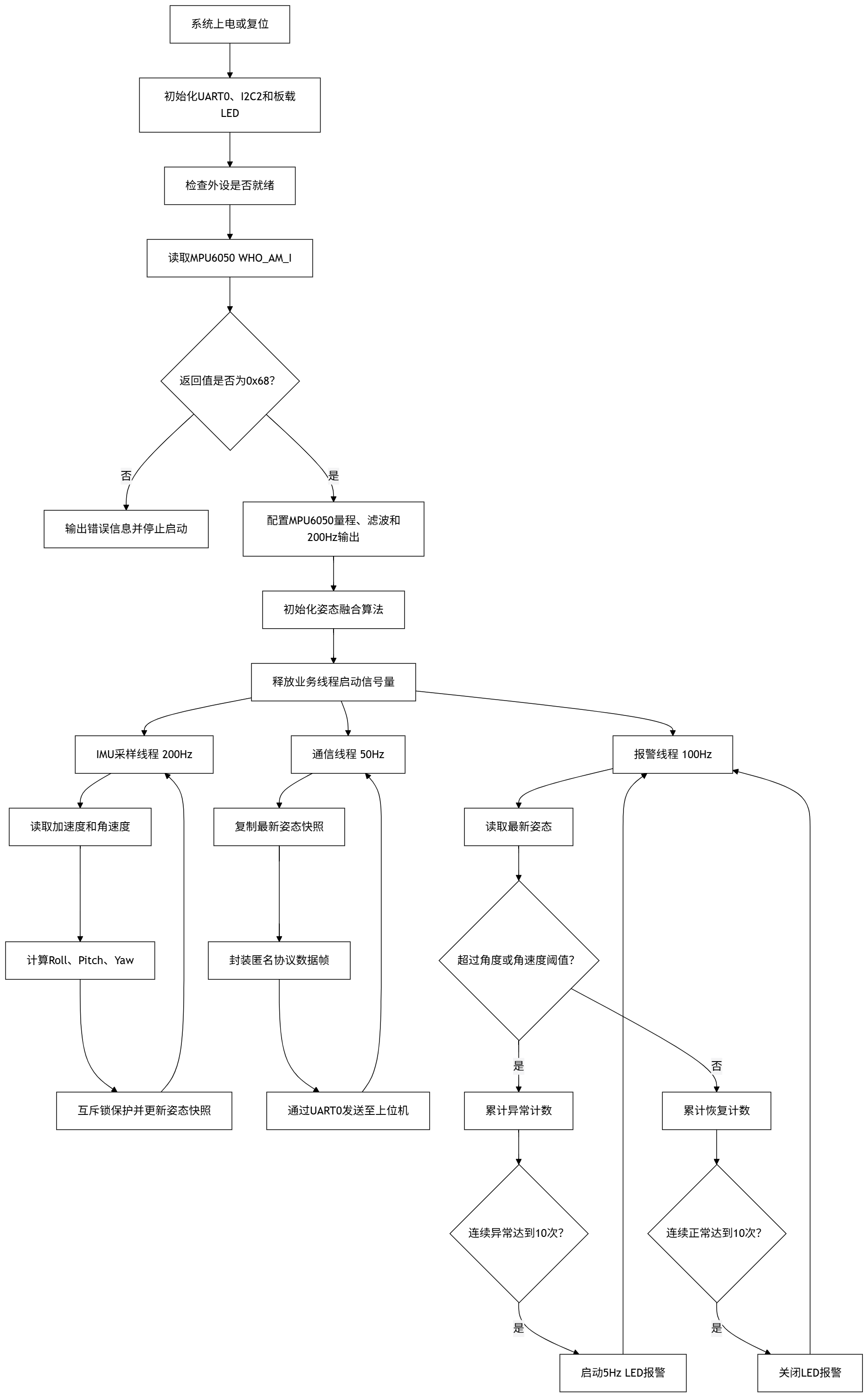

3.1 软件流程图

3.2 调试软件说明

CodeFusion Studio

本项目主要使用 CodeFusion Studio 进行工程创建、外设配置、代码编写、编译、烧录和调试。

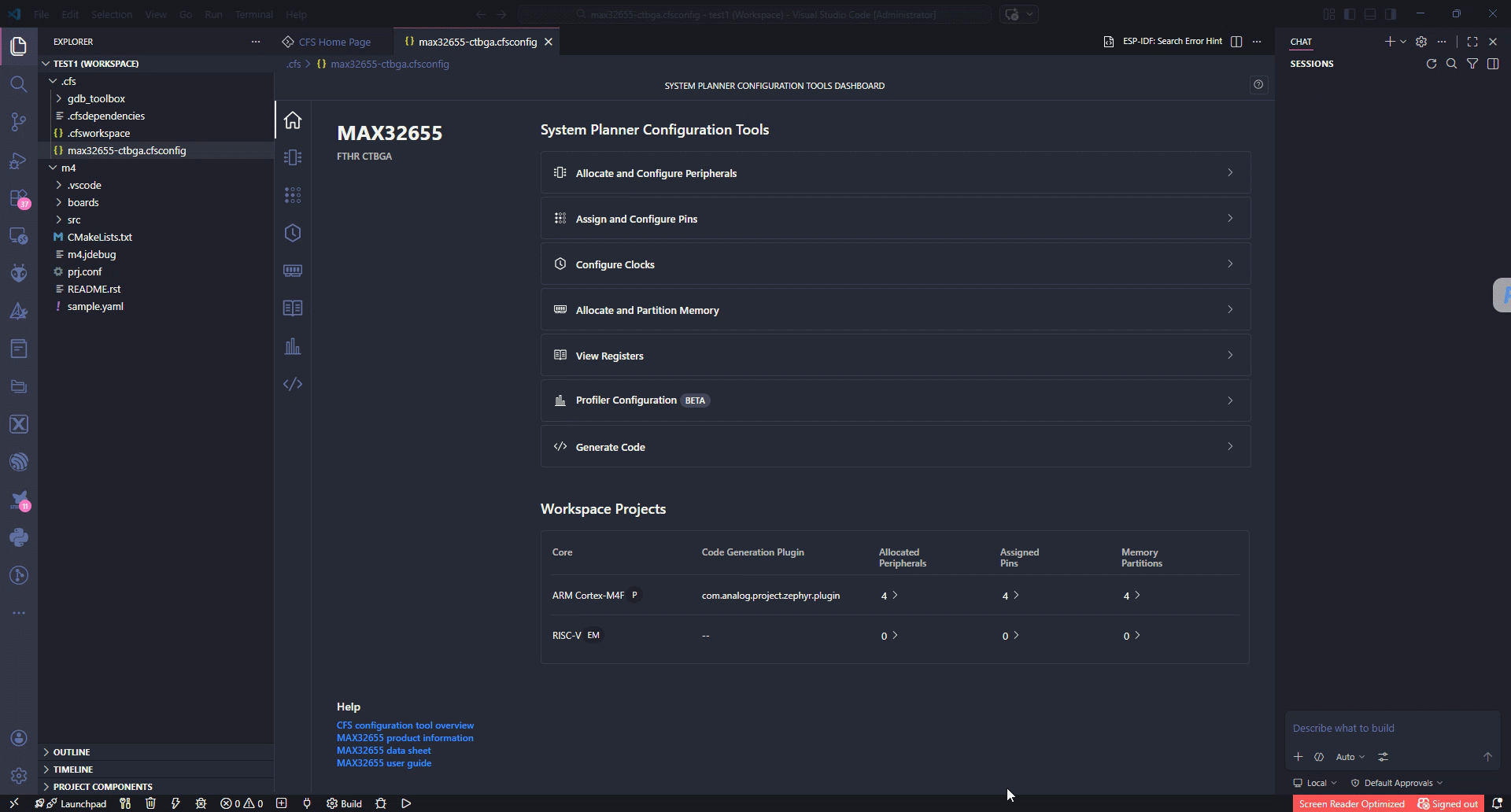

CodeFusion Studio 的配置工具通过 .cfsconfig 文件保存系统配置，主要包含：

• Pin Mux：配置引脚复用
• Function Config：配置外设工作参数
• Clock Config：配置系统和外设时钟
• Registers：查看配置对应的寄存器值

官方说明中，CFS 配置工具可以统一完成引脚和时钟设置，并根据工程配置生成对应文件。CodeFusion Studio 配置工具说明

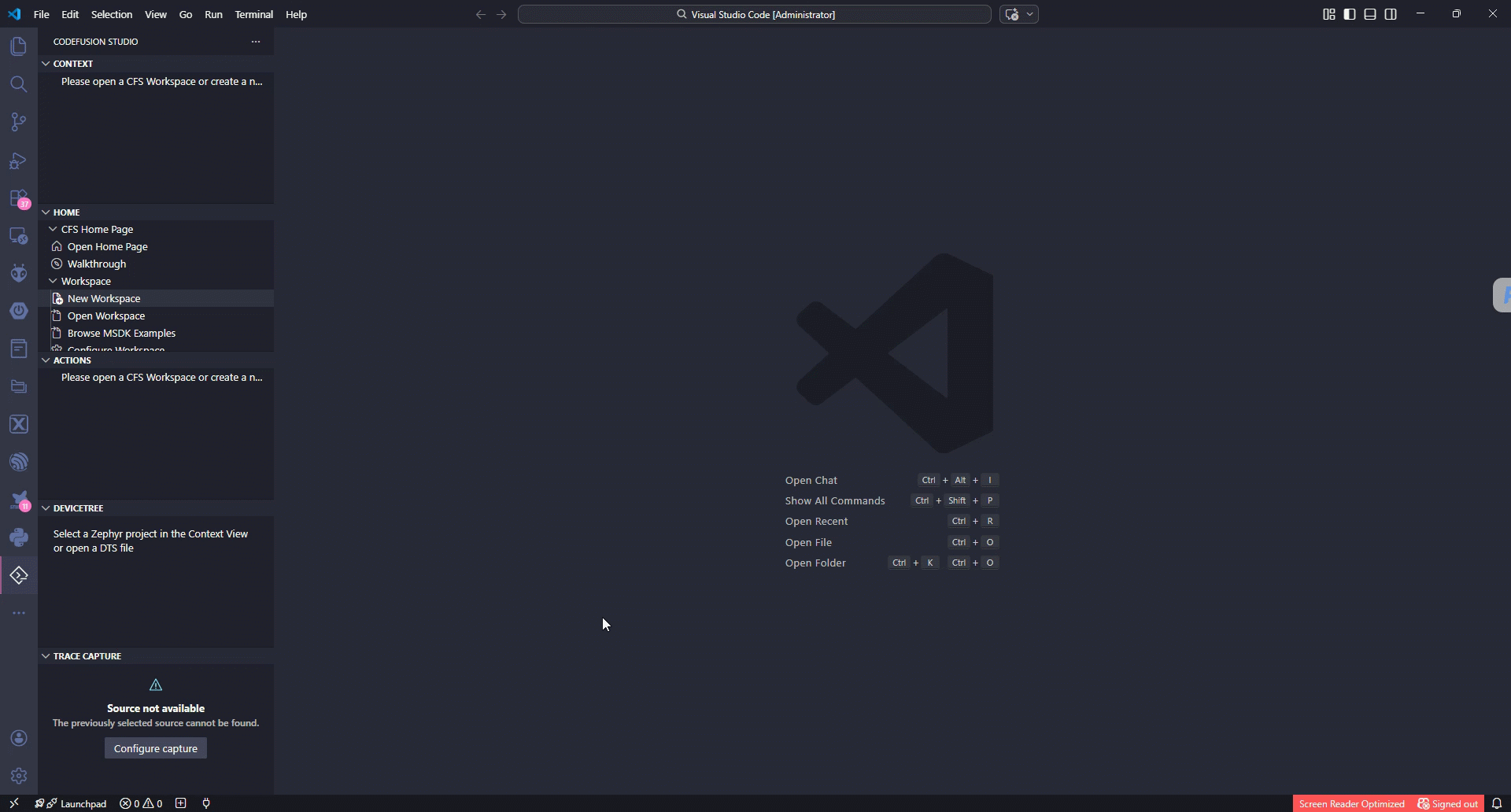

CFS 工程配置过程

1. 创建工程

在 CodeFusion Studio 中选择：

SoC：MAX32655
Board：MAX32655FTHR
Core：Arm Cortex-M4
Firmware Platform：Zephyr
Board Target：max32655fthr/max32655/m4

2. 配置 I²C

工程模板已经配置好了 I2C2 总线，默认电压域为 1.8V。但我所使用的 IMU 模块是 3.3V 供电，需要修改 I2C2 引脚的电压域。在 Pin Config 中将 P0.30 和 P0.31 的 Power Supply 修改为 Use VDDIOH 即可。

3. 配置 UART

选择板载 DAPLink 对应的 UART0：

P0.1 → UART0 TX
P0.0 → UART0 RX
Baud Rate：115200
Data Bits：8
Stop Bits：1
Parity：None

UART0 同时承担启动日志输出和姿态数据发送。新建项目时选择的工程模板已经配置好了 UART0 串口，当前项目不需要做调整保持默认即可。

4. 配置 LED

MAX32655FTHR 的 Zephyr 板级文件已经提供：

led0 → P0.18
led1 → P0.19
led2 → P0.26

本项目使用 led0 和 led1 交替闪烁作为报警指示，当前项目不需要做调整保持默认即可。

5. 生成板级配置

CFS 根据配置生成或更新：

boards/max32655fthr_max32655_m4.overlay
boards/max32655fthr_max32655_m4.conf

Devicetree Overlay 负责描述引脚、外设和设备连接；.conf 文件负责启用 Zephyr 的 I²C、GPIO、UART和日志功能。

6. 编译和烧录

完整重新编译：

west build -p always `
  -b max32655fthr/max32655/m4 `
  -d build `
  .

烧录：

west flash -d build

板载 MAX32625 DAPLink 通过 OpenOCD 完成烧录和调试，通常不需要外接仿真器。

3.3 关键代码说明

传感器身份检查

系统启动时读取 WHO_AM_I：

uint8_t reg = 0x75;
uint8_t who_am_i = 0;

ret = i2c_write_read(imu_i2c,
		     0x68,
		     &reg,
		     1,
		     &who_am_i,
		     1);

if (ret != 0 || (who_am_i & 0x7E) != 0x68) {
	printk("MPU6050 identity check failed\n");
	return -ENODEV;
}

正常日志为：

WHO_AM_I read complete: ret=0 value=0x68
MPU6050 identity verified

该测试可以快速区分软件配置错误、I²C引脚错误、上拉异常和传感器未连接等问题。

MPU6050 初始化

write_reg(REG_PWR_MGMT_1, 0x01);
k_msleep(100);

write_reg(REG_CONFIG, 0x03);
write_reg(REG_SMPLRT_DIV, 4);
write_reg(REG_GYRO_CONFIG, 0x00);
write_reg(REG_ACCEL_CONFIG, 0x00);

配置结果为：

• 退出休眠
• 使用陀螺仪PLL时钟
• 启用数字低通滤波
• 采样输出速率200 Hz
• 加速度量程±2 g
• 陀螺仪量程±250 °/s

周期调度

#define SAMPLE_PERIOD_MS 5
#define COMM_PERIOD_MS   20
#define ALARM_PERIOD_MS  10

分别对应：

传感器采样：200 Hz
数据上传：50 Hz
报警判断：100 Hz

线程使用绝对时间休眠：

next += SAMPLE_PERIOD_MS;
k_sleep(K_TIMEOUT_ABS_MS(next));

这样可以减少I²C读取时间累积造成的周期漂移。

报警判断

bool abnormal =
	fabsf(attitude.roll_deg) > 60.0f ||
	fabsf(attitude.pitch_deg) > 60.0f ||
	attitude.gyro_norm_dps > 250.0f;

连续异常确认：

if (abnormal_count >= 10) {
	led_alarm_set(true);
}

相比单次超限立即报警，连续计数能够过滤瞬时抖动。

LED报警

#define BLINK_HALF_PERIOD_MS 100

报警时两路LED每100 ms交换一次状态：

phase = !phase;
set_leds(phase, !phase);

单个LED完整亮灭周期为200 ms，闪烁频率约为5 Hz，能够产生较明显的视觉提醒。

姿态数据发送

姿态角按照 0.01° 为单位转换成16位整数，并封装为匿名协议数据帧：

帧头 + 目标地址 + 功能ID + 数据长度
+ Roll + Pitch + Yaw + 状态
+ SC校验 + AC校验

上位机可以根据协议实时绘制姿态曲线或驱动三维模型。

四、功能展示

4.1 启动验证

开发板复位后应输出：

*** Booting Zephyr OS build v4.3.0 ***

MAX32655FTHR MPU6050 attitude monitor
WHO_AM_I read start: address=0x68 register=0x75
WHO_AM_I read complete: ret=0 value=0x68
MPU6050 identity verified
MPU6050 ready; sampling=200 Hz alarm=100 Hz telemetry=50 Hz

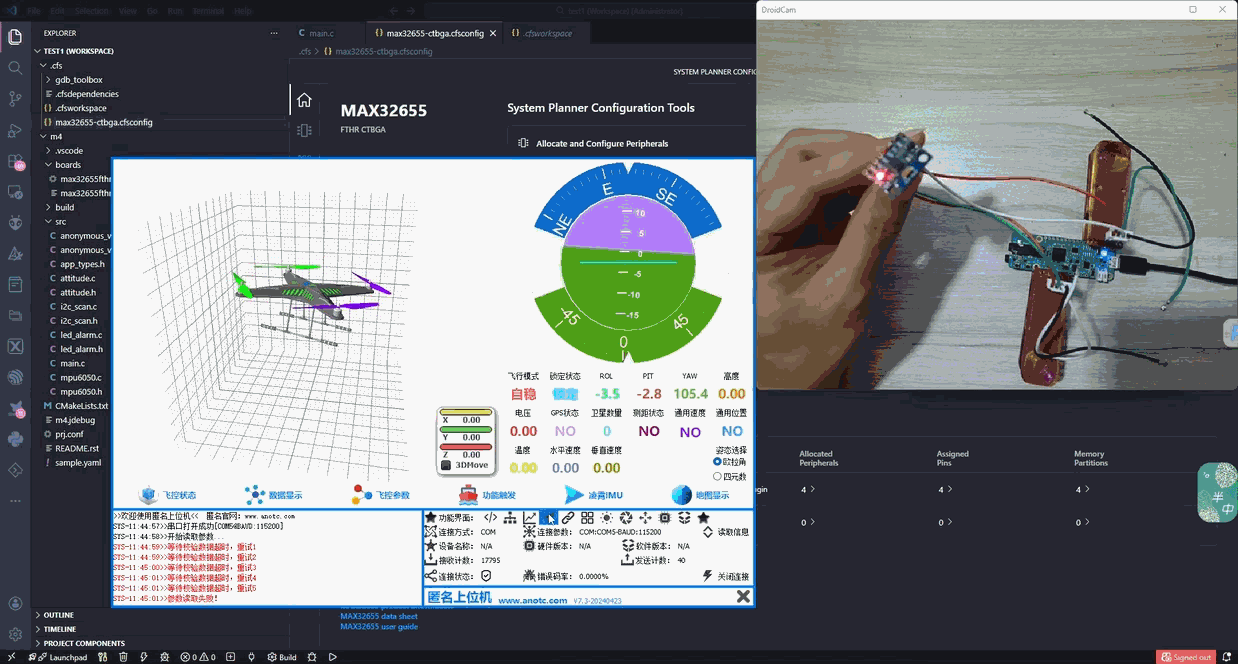

4.2 静止姿态演示

将开发板水平放置：

• Roll和Pitch接近0°
• 上位机模型保持水平
• 板载报警灯熄灭

缓慢转动开发板：

• 上位机姿态模型同步转动
• Roll、Pitch和Yaw数据连续变化
• 动作显示平滑，无明显卡顿

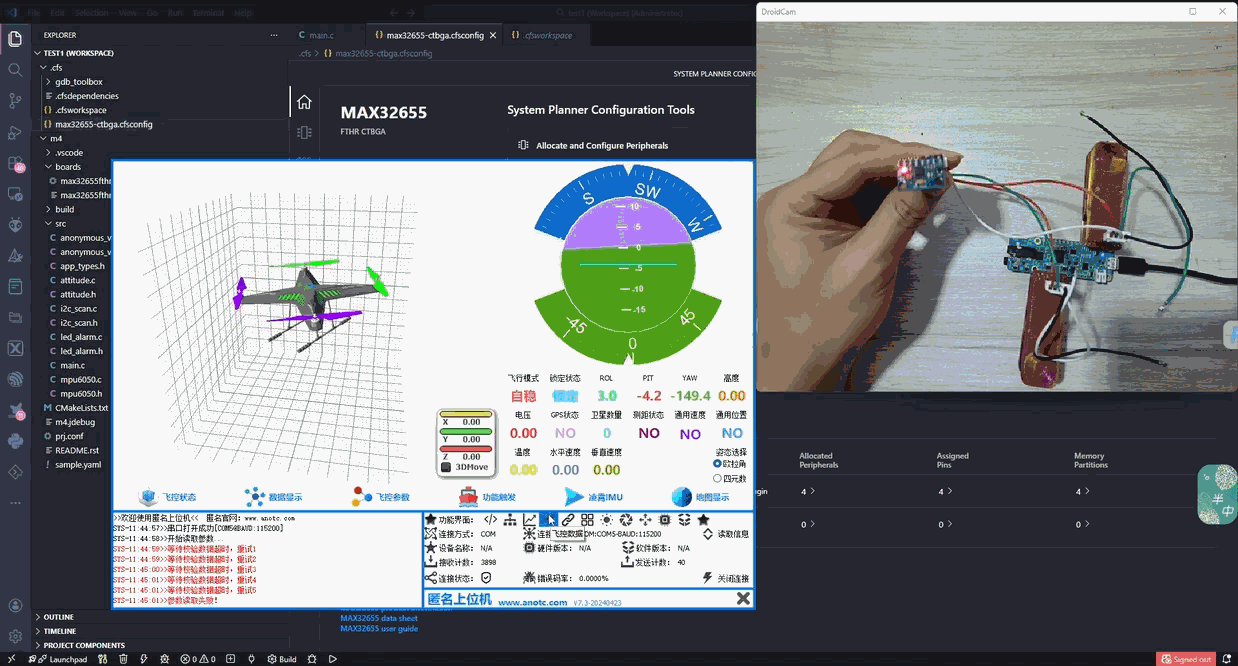

4.3 倾斜报警演示

缓慢将开发板倾斜超过60°：

• 系统在约100 ms确认异常
• 板载两路LED开始快速交替闪烁
• 上位机仍持续显示实时姿态

将开发板恢复水平：

• 系统连续确认姿态恢复正常
• 报警LED自动关闭

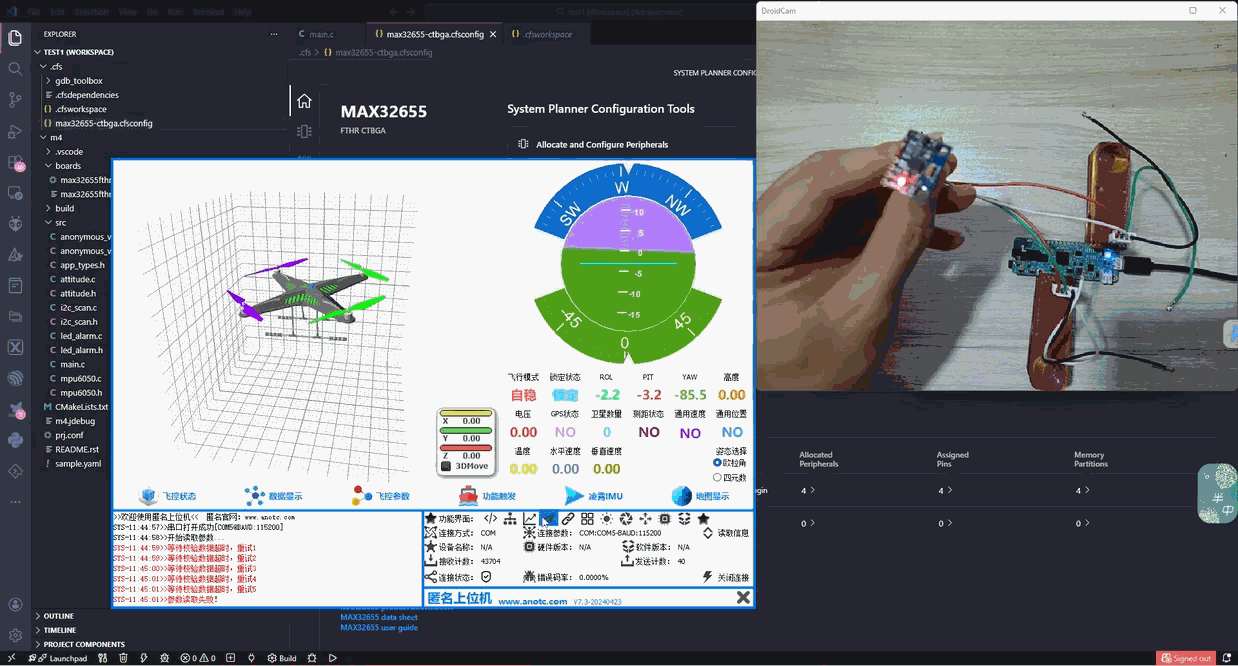

4.4 快速旋转报警演示

快速旋转开发板：

• 即使倾斜角没有超过60°
• 当合成角速度超过250 °/s时仍会触发报警
• 展示系统不仅能识别静态倾斜，也能识别剧烈运动

五、总结

5.1 遇到的难点及解决方法

难点一：串口没有日志

最初使用的板级配置与实际UART控制台不一致，导致程序虽然已经烧录，但串口没有输出。

解决方法：

• 使用 MAX32655FTHR 官方板级目标
• 将 zephyr,console 配置为板载 DAPLink 对应的 UART0
• 使用 115200 8N1
• 避免复用其他开发板的构建缓存

难点二：I²C扫描或读取阻塞

I²C控制器、引脚复用、电压域和上拉电阻中任一项配置错误，都可能造成总线一直等待。

解决方法：

• 使用 Feather 接口对应的 I2C2
• SCL连接P0.30，SDA连接P0.31
• GY-521使用3.3V供电
• 明确选择VDDIOH电压域
• 检查SDA和SCL空闲电压
• 使用 WHO_AM_I 定点读取代替全地址扫描

5.2 结语

本项目完成了从惯性数据采集、姿态融合、异常判断，到上位机显示和本地灯光报警的完整闭环。

它不仅是一个姿态显示演示，也可以进一步扩展为智能家居倾倒报警器、门窗状态传感器、设备防拆终端或低功耗无线姿态节点。后续还可以利用 MAX32655 的 Bluetooth Low Energy 功能，将姿态数据直接发送到手机或智能家居网关。
