一、 所选任务

【姿态监测终端】
利用 6 轴 IMU 以 50Hz 以上采样率实时采集姿态数据，计算俯仰角、横滚角等姿态信息，并通过 PC 端实时显示设备姿态。当倾斜角超过设定阈值（如 60°）或姿态变化异常时，1 秒内触发报警。

二、 项目描述

本项目基于 ADI MAX32650FTHR 高性能嵌入式开发板与 InvenSense MPU-6500 六轴惯性测量单元（IMU），设计并实现了一套具备工业级高可靠性、高动态响应的实时姿态监测与异常报警终端。

终端实现了以下核心能力：

1. 高速高精度采集：以 100 Hz 采样率定时采集三轴加速度计与三轴陀螺仪数据，内置 41 Hz 数字低通滤波（DLPF）有效滤除高频振动噪声。
2. 高效姿态解算：集成 Madgwick 梯度下降姿态融合算法，通过四元数实时计算设备的俯仰角（Pitch）、横滚角（Roll）和相对航向角（Yaw），并在上电初始化阶段自动执行静止陀螺零偏校准。
3. 毫秒级异常预警（< 10ms 触发）：内置双重姿态报警状态机，包含合成倾斜角超限（>60∘）与剧烈动态翻转/摔落（角速度 >200∘/s）判决，帧级实时评估；报警解除引入 10° 滞回区间与 1 秒平稳防抖确认，彻底规避临界震荡。
4. 直观人机交互：PC 端通过串口控制台以 10 Hz 刷新率输出格式化姿态流与告警状态；板载红/绿双色 LED 分别指示“正常心跳（绿灯 1 Hz）”与“告警快闪（红灯 5 Hz）”。
5. 完备的总线自诊断体系：针对嵌入式现场接线与硬件故障，实现了总线拓扑扫描与自动识别机制，能准确区分板载既有器件与外接传感器，提供明确的故障定位排查指引。

三、 硬件介绍

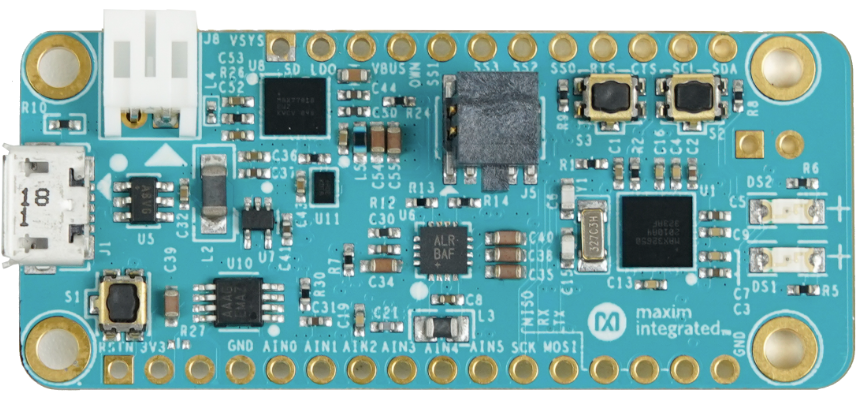

1.主控开发板：ADI MAX32650FTHR

主要功能与作用：

• 板载超低功耗 MAX32650 微控制器（ARM Cortex-M4F @ 120MHz，带 FPU，内置 3MB Flash、1MB SRAM）。
• 板载 CMSIS-DAP DAPLink 调试器提供固件烧录与虚拟串口通信；
• 通过板载红/绿 LED：绿灯为系统正常运行心跳指示，红灯为异常报警与诊断故障指示。

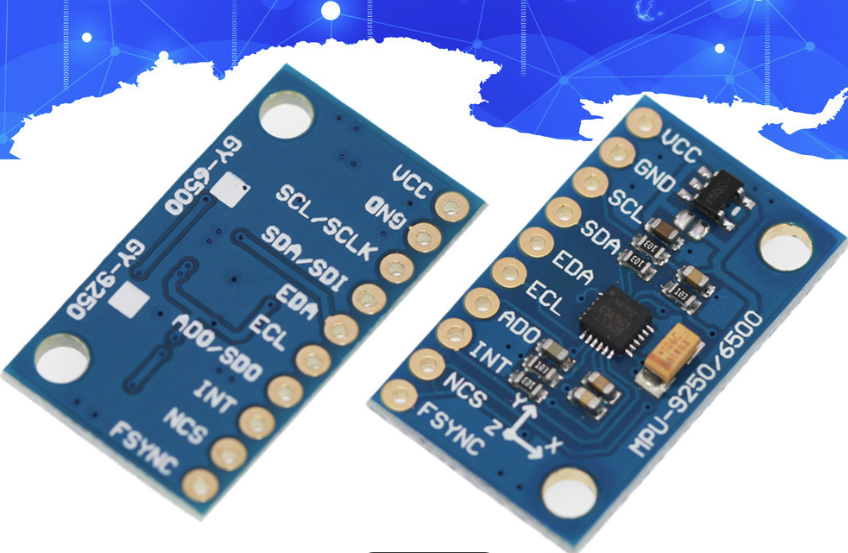

2.传感器模块：MPU-6500

主要功能与作用：集成 3 轴陀螺仪（±2000∘/s±2000∘/s）与 3 轴加速度计（±8g±8g），内置 16 位 ADC 与数字运动处理器，通过 I2C 接口提供高精度六轴运动数据。

四、 方案框图 + 设计思路

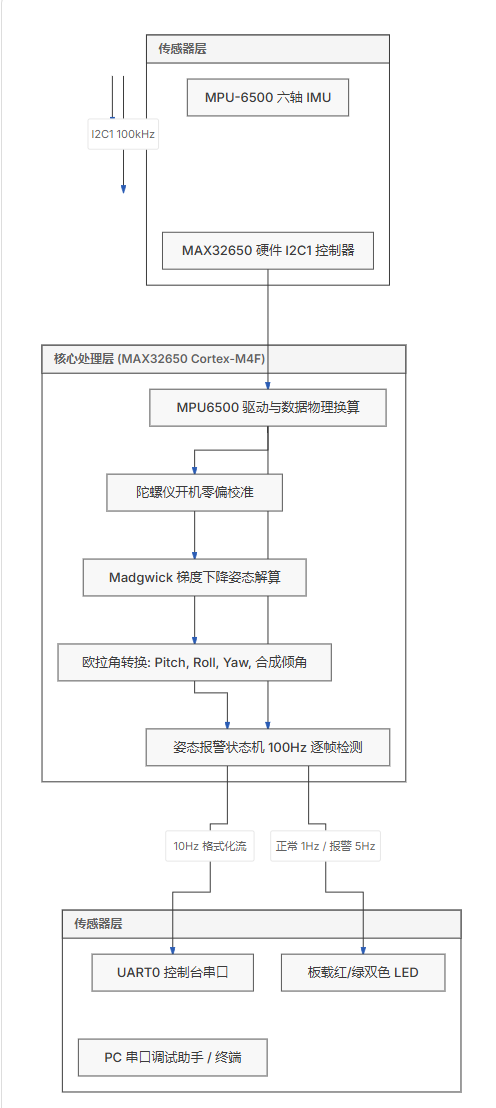

1. 系统方案框图

2. 系统设计思路

• 分层解耦架构：自底向上划分为“外设硬件驱动层 →→ 传感器控制层 →→ 数学滤波算法层 →→ 业务状态机层 →→ 交互呈现层”，确保各模块职责单一。
• 高频解算与轻量交互分离：
• • 解算层采用 100 Hz 定拍运行：满足采样定理并覆盖 41 Hz DLPF 滤波带宽，确保对翻转、掉落等高动态异常具备极高灵敏度；
  • 显示层降频至 10 Hz 输出：保证 PC 端串口数据平稳流畅不刷屏，且控制台通信占用率控制在 10% 以内，避免串口 I/O 阻塞关键控制循环。
• 双模异常判决机制：
• • 静态/准静态：计算设备相对水平面的合成倾角 tilt=pitch2+roll2tilt=pitch2+roll2​，超过 60∘ 即刻告警；
  • 瞬态剧烈冲击：计算三轴角速度模长 ∥ω⃗∥=gx2+gy2+gz2∥ω∥=gx2​+gy2​+gz2​​，超过200∘/s 即判定为摔落或剧烈撞击，避免缓慢积分导致报警滞后。

五、 原理图与硬件接线设计

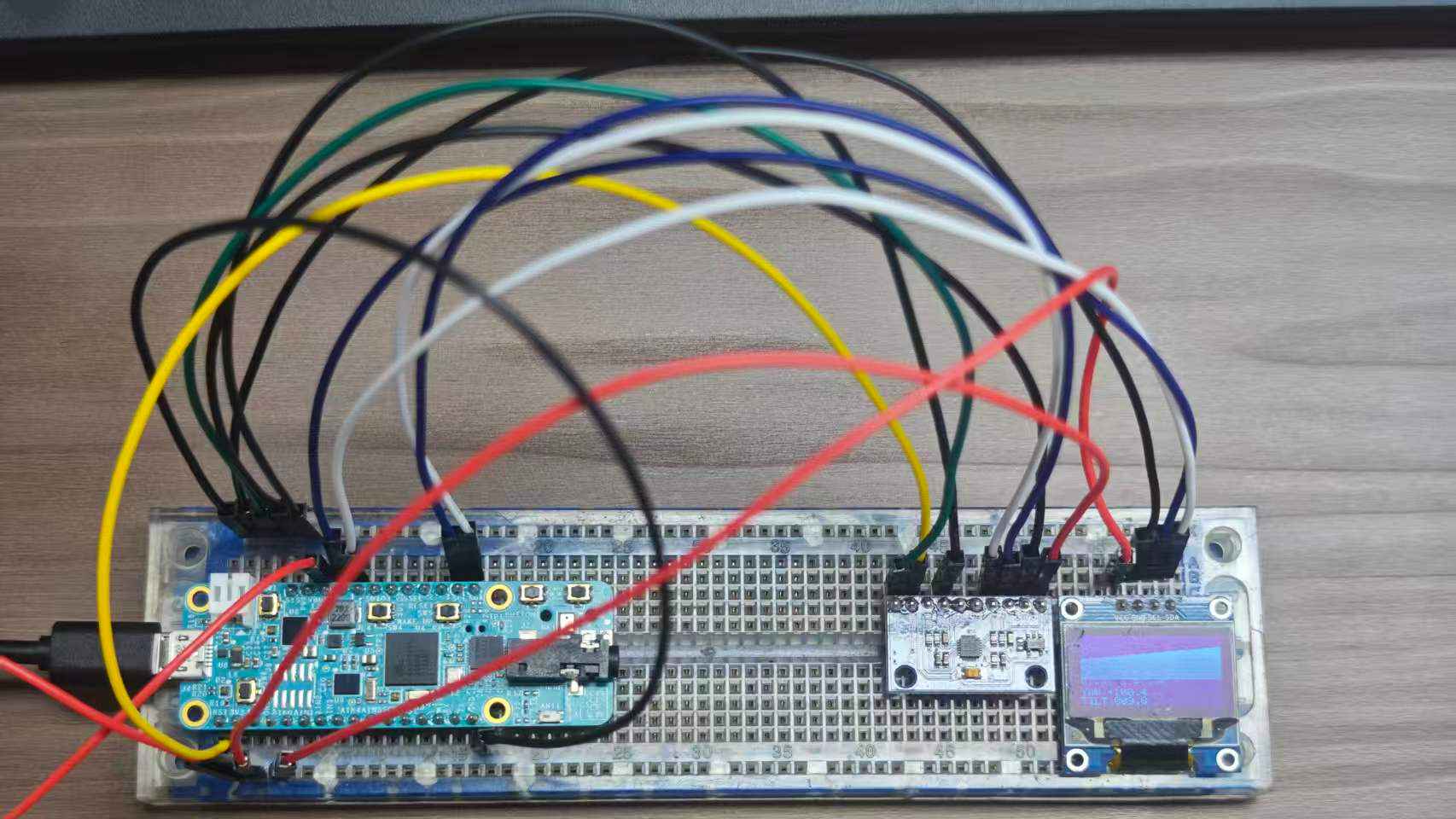

本项目采用 MAX32650FTHR 标准 Feather 排针接口直连外部 MPU-6500 模块，接线关系如下：

硬件接线映射表

六、 软件流程图 + 调试软件说明 + 关键代码说明

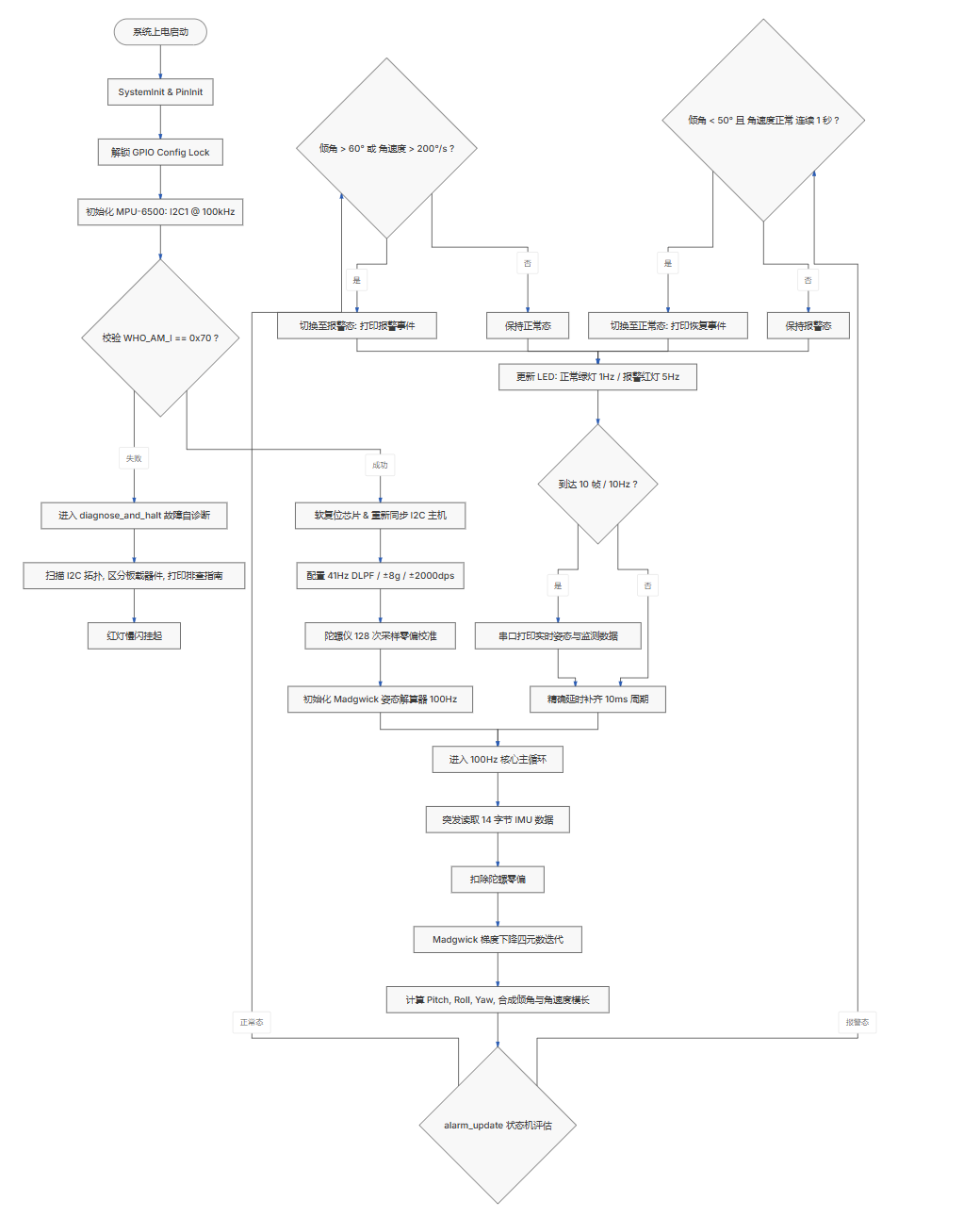

1. 软件主流程图

2. 调试软件与开发环境

• IDE / 编辑环境：VS Code + CodeFusion Studio 2.3.0 插件

• 构建工具链：CFS 内置 make.exe + arm-none-eabi-gcc 14.3.1 (Arm GNU Toolchain 14.3.Rel1)
• 烧录与调试：板载 DAPLink + OpenOCD / GDB
• 终端监控软件：串口助手 / CFS 串行监视器（波特率 115200，8 数据位，1 停止位，无校验位）

3. 关键代码说明

(1) CFS 引脚锁闭穿透（解决 I2C 无应答根本原因）

在 main.c 中，必须于外设初始化前解除 CFS 系统生成的引脚配置锁：

cint main(void)
{
    mpu6500_t imu;
    int err;
    // CFS 生成的 soc_init.c::PinInit() 会锁定引脚配置，
    // 导致驱动内部 MXC_GPIO_Config() 切换 I2C 功能被静默忽略。
    // 解锁后外设驱动方可正常接管 P2.17/P2.18 引脚。
    MXC_GPIO_SetConfigLock(MXC_GPIO_CONFIG_UNLOCKED);

    err = MPU6500_Init(&imu, EXAMPLE_I2C, EXAMPLE_MPU6500_ADDR);
    // ...
}

(2) 消除背靠背 I2C 事务 E_BUSY (-6) 陷阱

在 mpu6500.c 中，增加底层硬件状态轮询，保证事务完全释放：

cstatic int wait_bus_idle(const mpu6500_t *dev)
{
    // 硬件清 BUSY 比置 DONE 晚几个时钟周期，SDK 函数只等 DONE 就返回。
    // 等待 STATUS.BUSY 完全清零，彻底避免背靠背调用返回 E_BUSY (-6)
    for (int tries = 0; tries < 100; tries++) {
        if (!(dev->i2c->stat & MXC_F_I2C_REVA_STATUS_BUSY)) {
            return E_NO_ERROR;
        }
        MXC_Delay(MXC_DELAY_USEC(100));
    }
    return E_BUSY;
}

(3) Madgwick 姿态解算核心迭代

在 attitude.c 中，融合角速度积分与重力场梯度下降校正：

cvoid Attitude_Update(float ax, float ay, float az, float gx, float gy, float gz)
{
    // 1. 角速度 度/秒 转 弧度/秒，陀螺积分推导四元数变化率
    gx *= 0.0174533f; gy *= 0.0174533f; gz *= 0.0174533f;
    q_dot1 = 0.5f * (-q_x * gx - q_y * gy - q_z * gz);
    // ... 计算 q_dot2, q_dot3, q_dot4
    // 2. 加速度计有效时（非失重/冲击）执行重力方向梯度下降校正
    if (!(ax == 0.0f && ay == 0.0f && az == 0.0f)) {
        recip_norm = inv_sqrt(ax * ax + ay * ay + az * az);
        ax *= recip_norm; ay *= recip_norm; az *= recip_norm;
        // 计算目标函数雅可比负梯度步长 s0, s1, s2, s3
        // 将校正步按收敛因子 BETA 叠加
        q_dot1 -= ATTITUDE_BETA * s0;
        // ...
    }
    // 3. 欧拉法时间步长积分并重新归一化四元数
    q_w += q_dot1 * dt_seconds;
    // ... 归一化
}

(4) 带滞回与连续稳定判决的双重报警状态机

在 main.c 中实现高敏度触发与高抗扰解除：

cstatic int alarm_update(alarm_ctx_t *ctx, float tilt_deg, float gyro_mag)
{
    if (ctx->state == ALARM_STATE_NORMAL) {
        alarm_cause_t cause = ALARM_CAUSE_NONE;
        if (gyro_mag > ALARM_GYRO_DPS) {
            cause = ALARM_CAUSE_GYRO;          // 剧烈角速度（摔落/翻转）优先
        } else if (tilt_deg > ALARM_TILT_THRESHOLD_DEG) {
            cause = ALARM_CAUSE_TILT;          // 倾斜角超限（> 60°）
        }
        if (cause != ALARM_CAUSE_NONE) {
            ctx->state = ALARM_STATE_ACTIVE;
            ctx->cause = cause;
            ctx->stable_frames = 0;
            return +1;                         // 即刻触发报警（延迟 < 10ms）
        }
        return 0;
    }
    // 报警态解除逻辑：倾斜角回落至滞回门限（< 50°）且连续稳定 100 帧（1 秒）
    if (tilt_deg < ALARM_TILT_RELEASE_DEG && gyro_mag < ALARM_GYRO_DPS) {
        if (++ctx->stable_frames >= ALARM_RELEASE_FRAMES) {
            ctx->state = ALARM_STATE_NORMAL;
            ctx->cause = ALARM_CAUSE_NONE;
            ctx->stable_frames = 0;
            return -1;                        // 确认平稳解除报警
        }
    } else {
        ctx->stable_frames = 0;               // 出现抖动则重新累计
    }
    return 0;
}

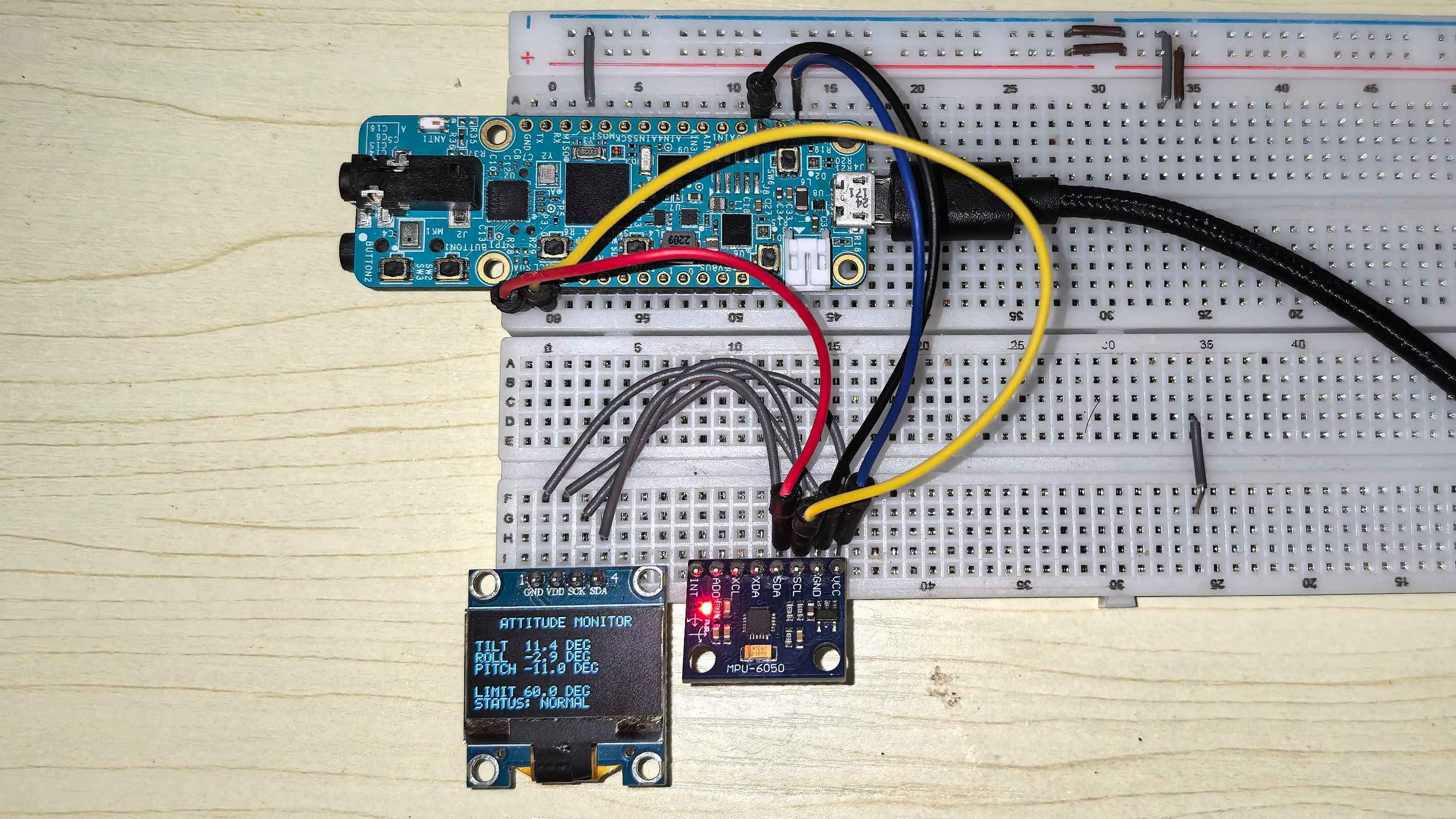

七、 实物演示及说明

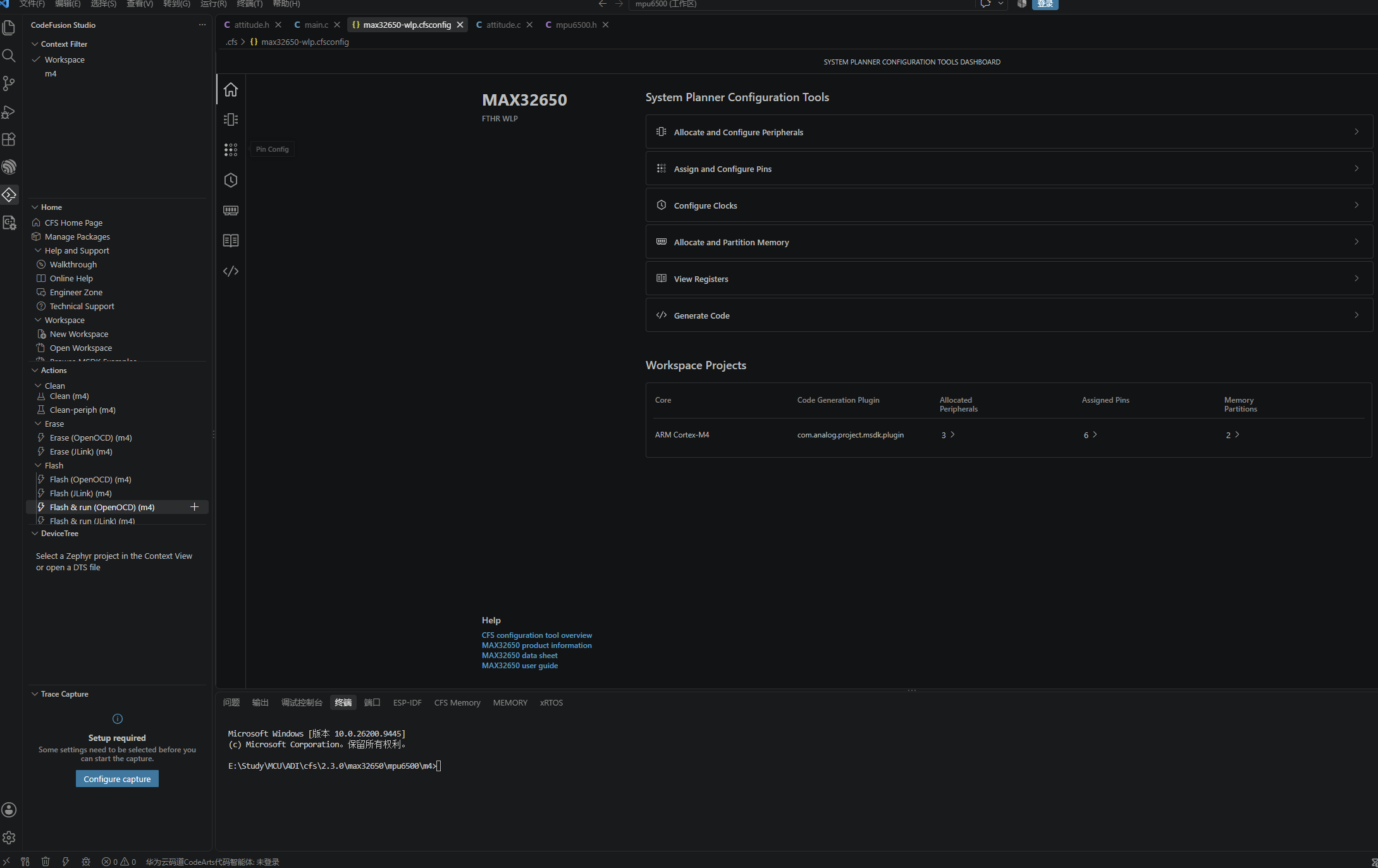

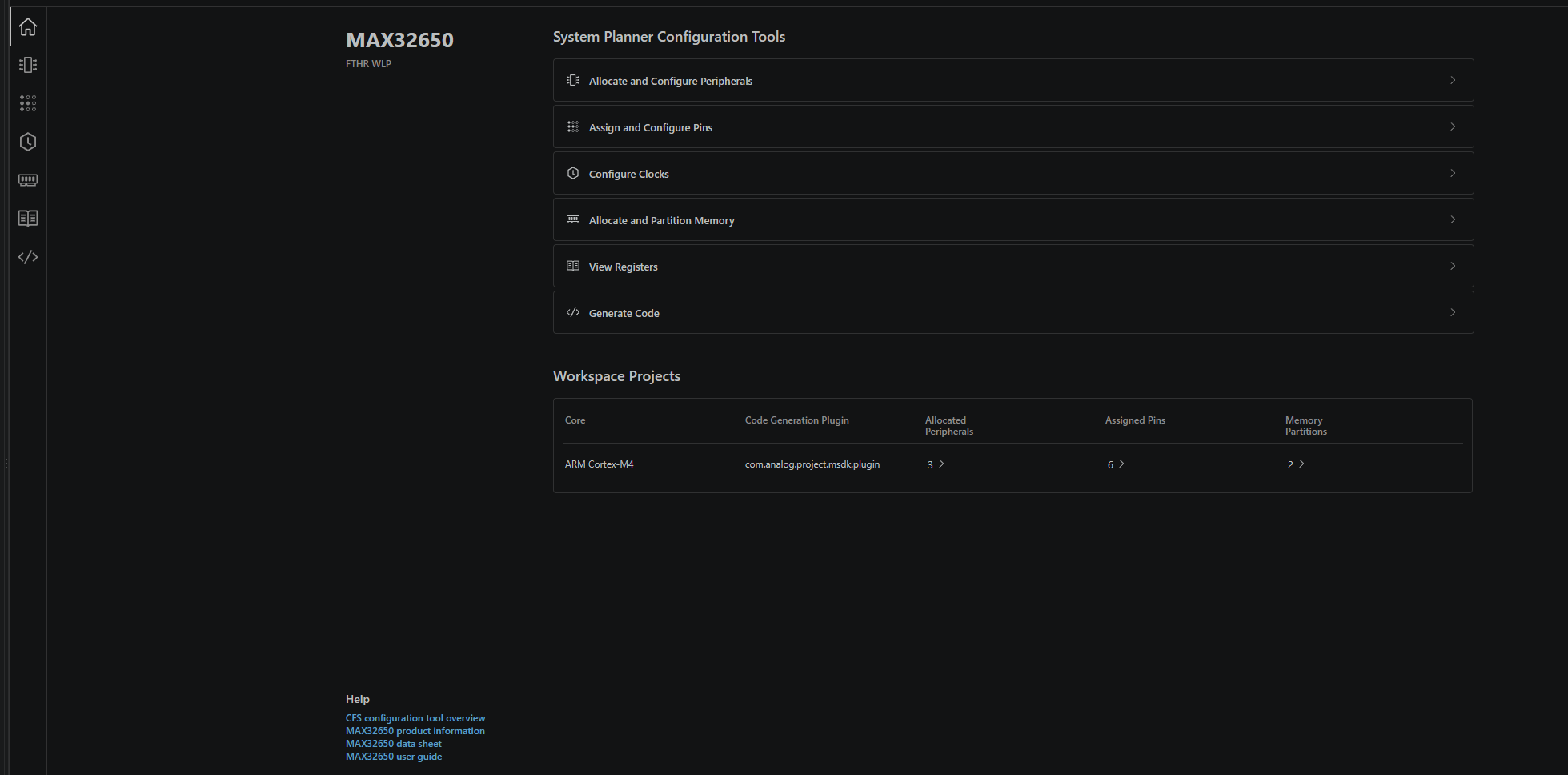

使用 CodeFusion Studio插件进行项目初始化

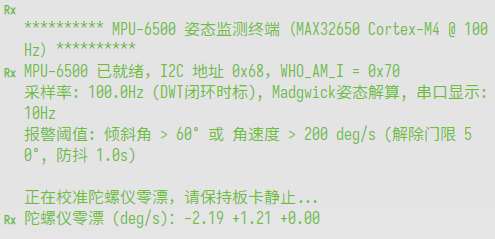

1. 启动与零偏校准输出

终端上电后自动打印外设挂载状态，并在前 128 次采样期间保持静止，测定初始陀螺仪温漂偏置：

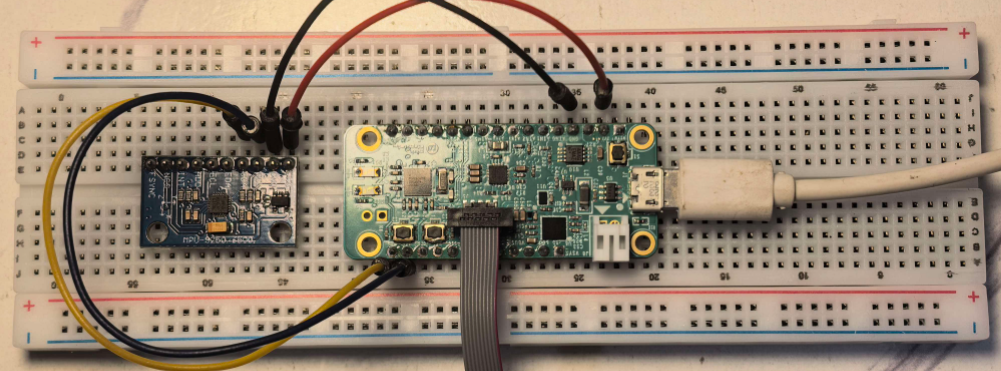

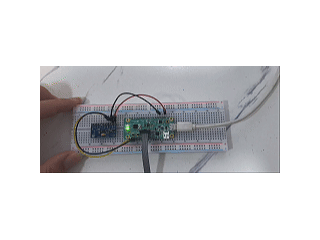

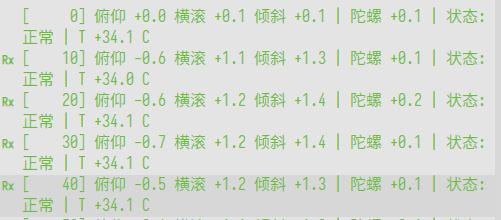

2. 正常运行（静止与水平放置）

平放于桌面时，倾角接近 0°，角速度微弱，状态显示为正常，板载绿色 LED 呈 1 Hz 呼吸心跳闪烁：

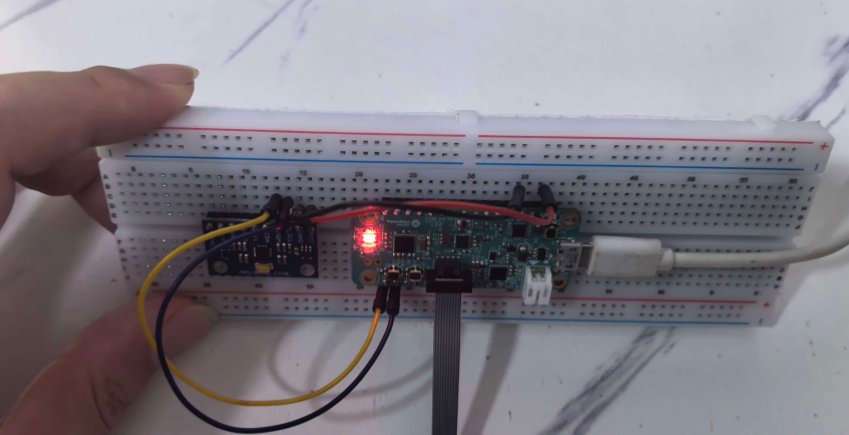

3. 倾斜超限报警与滞回恢复（倾斜角 >60∘）

当将设备倾斜超过 60°，100 Hz 状态机在毫秒级内（单帧 10ms 即可判定）识别并发出报警，板载红色 LED 立即转为 5 Hz 剧烈闪烁；当恢复水平后，需在 <50∘ 连续平稳保持 1 秒（100 帧），方才解除报警：

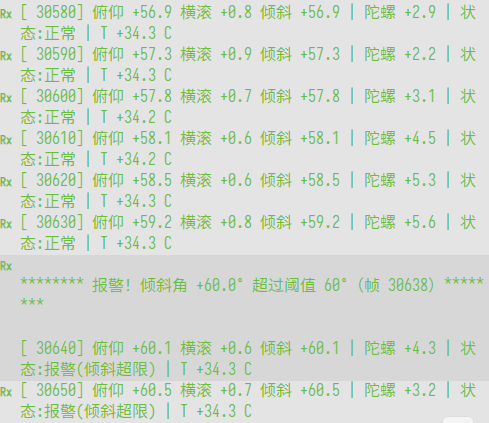

倾斜角度超过60°

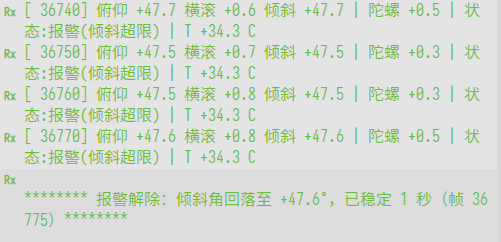

倾斜角度小于50°，并保持1秒后，报警消除

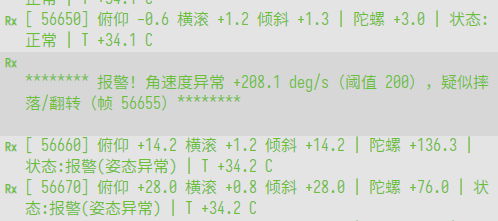

4. 动态翻转 / 剧烈摔落报警（角速度 >200∘/s）

在设备快速翻转或模拟掉落碰撞时，角速度模长突增，即便倾斜角尚未积分到位，也会被状态机以最高优先级判定为姿态异常并立即告警：

5. 故障自诊断树输出（接线/硬件异常模拟）

若未连接传感器或连线错误，程序自动扫描 I2C1 总线，识别出板载已有器件，并给出清晰的硬件排查建议：

MPU6500_Init 在地址 0x68 失败，错误码 -3（无 I2C 应答（通信错误））
正在扫描 I2C1 总线（地址 8..119）...
  -> 0x30 （板载）
  -> 0x36 （板载）
  -> 0x69 （板载）
总线上共发现 3 个器件。
诊断：总线上找不到任何 MPU-6500。总线主机与上拉电阻均正常
（板载器件有应答），因此问题出在模块一侧。请按以下顺序检查：
  1. 模块供电：3V3_EXT（J4 pin2）受 SHDN_LDO_N 控制，可能是关闭的——用万用表测量。
  2. 接线：SDA -> J3 pin12（P2.17），SCL -> J3 pin11（P2.18）；两条线在排针上相邻。
  3. AD0：接 GND（0x68）。AD0 接高（0x69）与板载充电器冲突，本板上不可用。

八、 遇到的难点及解决方法

1. CFS 自动生成代码锁定 GPIO 配置引脚

• 问题现象：调用 MXC_I2C_Init() 显示成功，总线上拉电阻正常，但扫描总线所有地址均无 ACK 应答。
• 原因剖析：CFS 预生成的 soc_init.c::PinInit() 在 SystemInit() 执行完毕时调用了 MXC_GPIO_SetConfigLock(MXC_GPIO_CONFIG_LOCKED)。由于 MAX32650 驱动库的锁定策略，后续所有的 MXC_GPIO_Config 会被静默忽略且仍返回 E_NO_ERROR（假成功），导致 P2.17/P2.18 根本没有切换至 I2C1 模式。
• 解决办法：在 main() 函数首行显式执行 MXC_GPIO_SetConfigLock(MXC_GPIO_CONFIG_UNLOCKED)，彻底解除配置锁，让驱动能成功占有并配置对应引脚。

2. 开发板板载器件 I2C 地址冲突避让

• 问题现象：若将 MPU-6500 的 AD0 引脚接 3.3V（即地址 0x69），通信异常。
• 原因剖析：MAX32650FTHR 开发板的 I2C1 总线上已经挂载了 3 颗板载外设：0x30（MAX11261 24位 ADC）、0x36（MAX77818 电量计）、0x69（MAX77818 充电芯片）。MPU-6500 地址设为 0x69 会与 MAX77818 充电器严重冲突。
• 解决办法：严格要求 MPU-6500 的 AD0 引脚接地，从机地址固定为 0x68；并在诊断逻辑中硬编码过滤板载器件地址。

九、 对本次活动的心得体会

1. 芯片性能与架构体验：
2. • ADI MAX32650 微控制器拥有极其充沛的片上资源（120MHz Cortex-M4F + 3MB Flash + 1MB SRAM），单精度浮点运算单元（FPU）在运行 Madgwick 四元数与开方/三角函数运算时毫无压力，单次解算仅耗时数微秒，非常适合高动态工业测控与边缘传感计算场景。
2. 工具链与生态感受：
3. • CodeFusion Studio (CFS 2.3.0) 结合 Makefile 与 VS Code，工程组织清晰，编译效率极高。但 CFS 的图形化 System Planner 生成代码（如 soc_init.c 中的 GPIO Config Lock）与底层的 PeriphDrivers 驱动库在设计哲学上存在一定脱节，若不深入阅读底层寄存器与汇编驱动，容易在“引脚静默锁定”等深坑中耗费大量调试时间。建议在后续官方文档或 SDK 模板中增加相关安全锁机制的提示。
3. 活动收获与展望：
4. • 本次任务不仅完成了六轴姿态数据的高帧率融合与姿态报警，更深入挖掘了 ARM Cortex-M4 平台底层的 I2C 通信时序、总线竞争恢复及抗震荡滞回状态机设计，积累了宝贵的软硬件联调与底层容错排障经验。后续可进一步扩展 OLED 实时波形渲染，或通过蓝牙/串口将姿态数据推送到上位机进行 3D 姿态模型同步渲染。
