CodeFusion Studio™概述

ADI官网地址：CodeFusion Studio™

优势和特点：

面向多内核的AI调试助手

AI助手通过模型上下文协议(MCP)，直接连接实时调试会话，让调试工作更加智能调试助手兼容GitHub Copilot、Claude Code及任何支持MCP的AI客户端，能够提供智能化、上下文感知的调试能力：

• 使用自然语言进行硬件检查、故障诊断和根本原因分析
• 通过10个预置诊断提示词，自主调查崩溃、内存损坏和外设配置错误
• 利用专门的ARM Cortex-M和RISC-V故障解码技术，检查寄存器、内存、变量和堆栈回溯信息
• 通过自然语言命令，设置断点、条件断点和硬件监视点
• 执行原始GDB命令，内置安全机制可有效防范破坏性操作
• 搜索工作区源代码，分析嵌入式C/C++中的常见漏洞模式
• 在统一环境中查看RTOS线程及跨内核交互
• 同时支持实时调试和事后内核转储分析

嵌入式AI工作流集成

简化从训练到生产环境的AI模型部署。

• 通过图形用户界面(GUI)或命令行界面(CLI)导入模型，实现快速集成
• 自动验证模型与ADI处理器及微控制器的兼容性
• 借助基于Zephyr的工具，分析运行时性能，涵盖延迟与功耗分析
• 直接在集成开发环境(IDE)内生成优化后的推理就绪代码
• 可部署于从低功耗微控制器(MCU)到高性能数字信号处理器(DSP)的各类平台

系统级编排

利用可视化资源管理，简化复杂的系统配置：

• 以可视化方式，分配多个内核与设备的内存及外设资源
• 采用基于JSON的配置，实现可复现且支持版本控制的工作流
• 提供中央控制台，简化系统级资源规划与调试工作
• 支持采用ARM ^® TrustZone ^®分区技术的异构SoC
• 减少手动设置误差，加快启动速度
• 以图形化方式，为引脚、时钟、功耗模式和中间件分配资源

兼容器件

工作原理

工具链碎片化、手动配置和耗时的调试，长期困扰着嵌入式开发者。CodeFusion Studio解决了这些痛点，提供一个基于Visual Studio Code的统一开发环境，并与ADI的硬件生态系统深度集成。从初始系统规划到多核编排、 Zephyr RTOS 集成，乃至端到端AI部署，CodeFusion Studio都能提供完善的工具支持，助力开发者加快开发速度、实现更智能的调试，并满怀信心地构建产品。

CodeFusion Studio支持多核编排、 Zephyr RTOS和AI端到端工作流，助力开发者实现更快的开发流程、更智能的调试，满怀信心地构建产品。

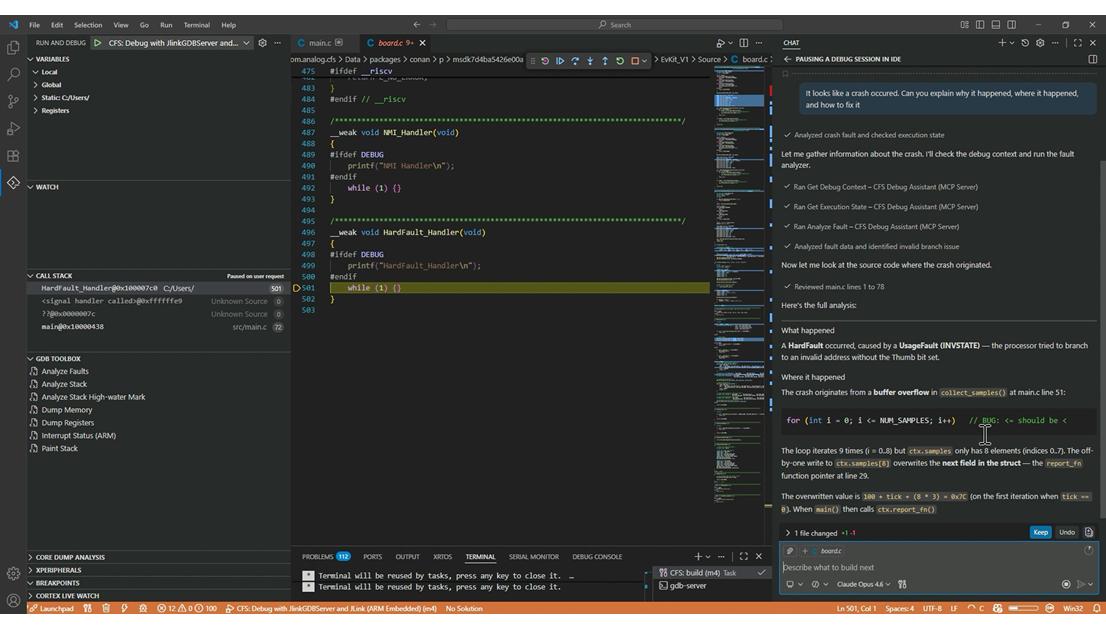

AI调试助手（预览）

AI助手能够直接连接实时调试会话，让调试工作更加智能。使用自然语言即可设置断点、检查寄存器和内存、分析硬故障并调查多核问题；由模型上下文协议(MCP)驱动，并兼容GitHub Copilot和Claude Code。

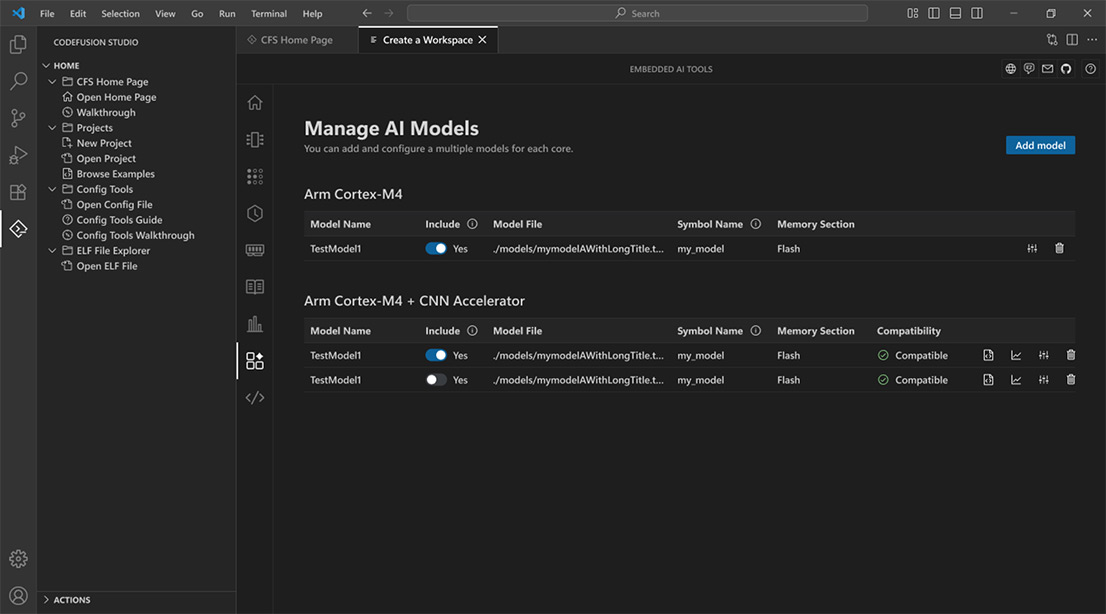

嵌入式AI工具

借助内置的兼容性验证、性能分析和代码生成工具，对AI模型进行从导入至部署的全程管理。

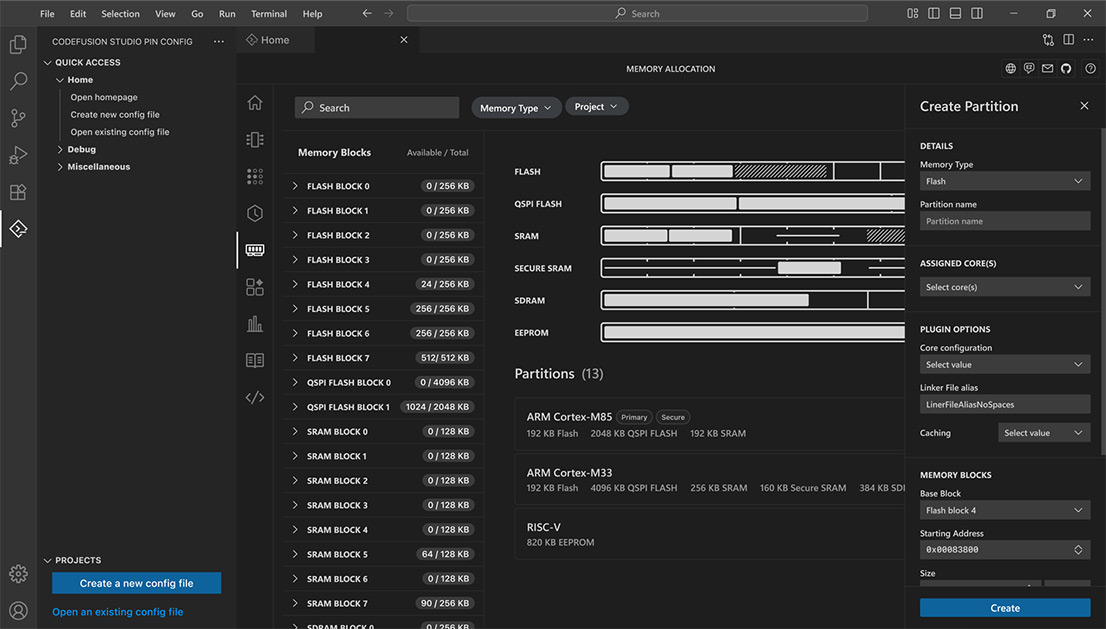

系统规划器

通过中央控制台，即可对受支持SoC的引脚、时钟、外设、内存及内核间数据流进行可视化编排，实现一屏掌控。

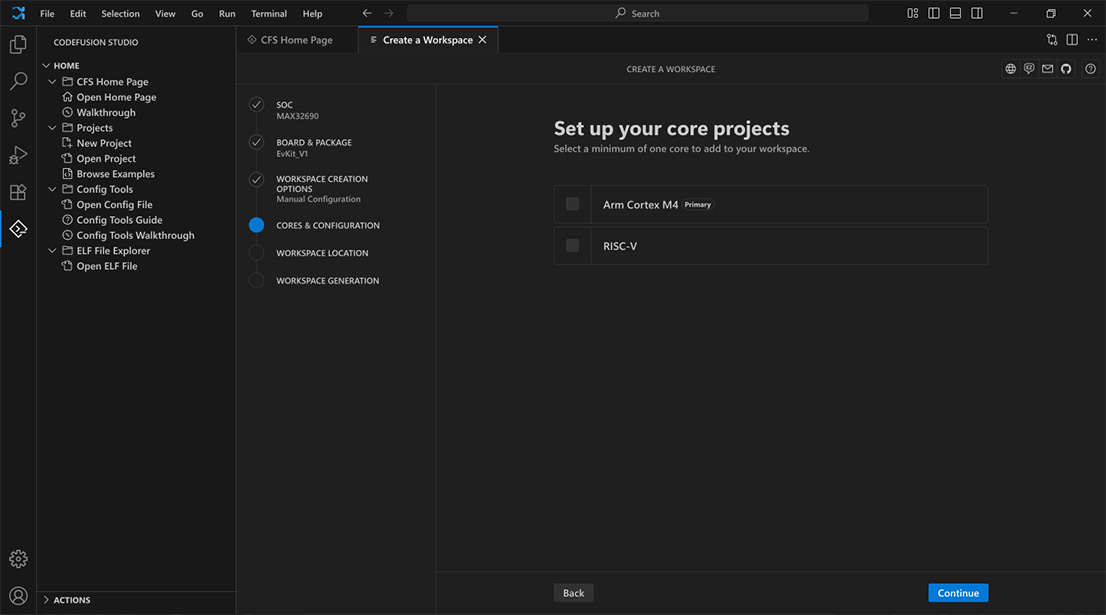

工作区创建向导

借助引导式设置，快速启动项目，将SoC选择、模板调用和多核配置整合为单一流程，既可缩短配置时间，又能确保团队协作的一致性。

第1步：
安装Visual Studio Code版本1.100或更高版本。下载Visual Studio Code

第2步：
启动VS Code，进入Extensions（扩展），安装CodeFusion Studio扩展。安装CodeFusion Studio

第3步：
下载并安装适用于macOS、Windows和 Linux 的CodeFusion Studio工具和MSDK。

下载及相关软件：

• AutoML for Embedded：AutoML for Embedded是CodeFusion Studio™生态系统的一部分，旨在帮助开发者在资源受限的平台上训练和部署高效的AI模型。
• 开始使用：访问ADI开发者门户：访问ADI开发者门户，下载CodeFusion Studio，即刻加快嵌入式开发进程。

相关文档：

用户手册：

• CodeFusion Studio Release Notes (Rev. 2.2.0)
• CodeFusion Studio™ User Documentation

Source Code：

• CodeFusion Studio™ Source Code (Rev. 2.2.0)
• CFS 3rd Party GPL Source Code (Rev. 2.2.0)

ADI官网地址：CodeFusion Studio™

MAX32690EVKIT 评估套件

MAX32690EVKIT 评估套件 提供了一个平台，用于评估 MAX32690 微控制器的功能，该微控制器是一款先进的片内系统 (SoC)。它采用了 Arm® Cortex®-M4F CPU，可高效计算复杂的功能和算法，并采用了最新一代的 Bluetooth® 5 低功耗（蓝牙 LE）射频，专为可穿戴和便携式健身设备、便携式和可穿戴式医疗设备、工业传感器/网络、物联网 (IoT) 和资产追踪而设计。

包装内含：

• MAX32690 评估套件包含具有预编程演示的 MAX32690。
• 蓝牙铰链天线
• MAX32625PICO 调试器及电缆
• 两根 USB 标准 A 转 Micro-B 电缆
• 额外的分流器

板卡优势和特点：

• 具有铰链 2.4GHz 天线的 SMA 蓝牙连接器
• CAN 总线 2.0 的 3 引脚接线板
• 可选的板载高精度基准电压源
• 板载 HyperRAM
• 具有线路输入和线路输出 3.5mm 插孔的立体声音频编解码器
• 128 x 128（1.45 英寸）TFT 彩色显示屏
• 连接 MAX32690 的 USB 2.0 Micro-B 接口
• USB 2.0 Micro-B 转串行 UART
• 任一 USB 端口提供的评估板功率
• 启用 I2C 端口上的可选上拉电阻的跳线
• 所有 GPIO 信号可通过 0.1 英寸头部访问
• 三个模拟输入可通过具有可选滤波的 0.1 英寸头部访问
• SWD 10 引脚接头
• 板上 3.3V、1.8V 和 1.1V LDO 稳压器
• 通过跳线单独测量所有 IC 电源轨的功率
• 两个通用 LED 和一个通用按钮开关

板卡图片：

微控制器：MAX32690

MAX32690 微控制器 (MCU) 是一款先进的片内系统 (SoC)，具有 Arm® Cortex®-M4F CPU、大容量闪存和 SRAM 存储器以及最新一代 Bluetooth® 5.2 低功耗 (LE) 射频。该套件将处理能力与物联网应用程序所需的连接性结合在一起。MAX32690 能够在 -40°C 至 +105°C 的温度范围内工作，非常适合工业环境。所有套件均采用 68 TQFN-EP 0.40 毫米间距和 140 焊球 WLP 0.35 毫米间距封装。

特性：

• 适用于电池供电应用的超高效微控制器
• • 带 FPU 的 120MHz Arm Cortex-M4 处理器
  • 可用于卸载数据处理的超低功耗 32 位 RISC-V (RV32) 协处理器
  • 7.3728MHz 和 60MHz 低功耗振荡器
  • 外部晶振支持（蓝牙 LE 需要 32MHz）
  • 32.768kHz RTC 时钟（需要外部晶振）
  • 8kHz 常开超低功耗振荡器
  • 3MB 内部闪存，1MB 内部 SRAM
  • 1.1V 时 76.5μW/MHz 活跃模式
  • 没有电平转换器的 1.8V 和 3.3V I/O
  • 外部闪存和 SRAM 扩展接口
• 蓝牙 5.2 LE 射频
• • 完全开源的蓝牙 5.2 协议栈可用
  • 支持 AoA、AoD、LE 音频和 Mesh
  • 高吞吐量 (2Mbps) 模式
  • 远程（125kbps 和 500kbps）模式
  • 接收灵敏度：-97dBm； 发射功率：+4.5dBm
  • 单端天线连接 (50Ω)
• 最佳外设组合提供平台可扩展性
• • 16 通道直接存储访问
  • 五个 Quad-SPI 控制器 (60MHz)/外设 (30MHz)
  • 四个带流量控制的 UART
  • 两个 I2C
  • I2S
  • 八个外部通道、12 位 1Msps SAR ADC
  • USB 2.0 高速套件
  • 16 个脉冲序列引擎
  • 四个具有 8mA 高驱动电流的 32 位/双路 16 位定时器
  • 两个 32 位/双 16 位低功耗定时器
  • 两个 CAN 2.0B 控制器
  • 四个微功率比较器
  • 1 线控制器
• 用于 IP/数据安全的加密工具箱 (CTB)
• • 模块化算术加速器 (MAA)、真随机数生成器 (TRNG)
  • 安全非易失性密钥存储、SHA-256、AES-128/192/256
  • 安全引导 ROM

板卡相关资料：

• MAX32690EVKIT 数据手册
• 工具及仿真模型：Maxim Micros SDK (Windows), 1.0.1、Maxim Micros SDK (Mac), 1.0.1、Secure Boot Tools v2.0.0(Public), 2.0.0、Secure Boot Tools v3.0.0(Public), 3.0.0、Maxim Micros SDK (Linux), 1.0.1
• 评估软件：MAX32xxx-MAX78xxx MSDK Software、MSDK User Guide
• 软件开发工具：CodeFusion Studio™

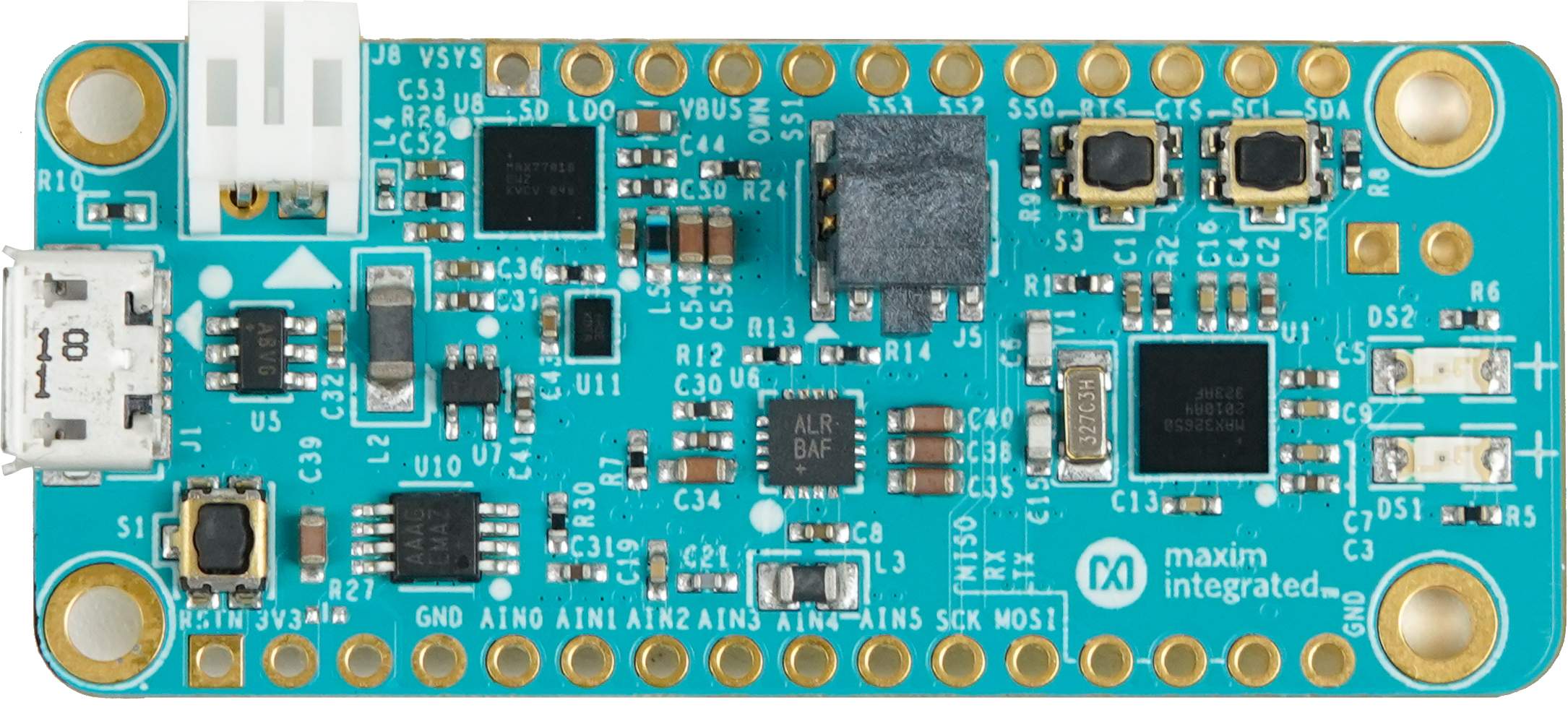

MAX32650FTHR

MAX32650FTHR评估套件 提供了一个平台，用于评估专为高性能电池供电应用设计的MAX32650超低功耗存储器可扩展微控制器的功能。

应用：

• 工业传感器、物联网
• 运动手表、健身监护仪
• 可穿戴医疗贴片、便携式医疗设备

优势和特点：

• 集成FPU的MAX32650 Arm^® Cortex^®-M4处理器
• • 120MHz内核速度
  • 3MB内部闪存，1MB内部SRAM
  • 在1.1V时缓存执行的电流为104µW/MHz
  • 240Mbps SDHC/eMMC/SDIO/microSD接口
  • 多达105个GPIO
  • SmartDMA通过可编程数据处理提供后台存储器传输
• 电池连接器和充电电路
• Micro-SD卡接口
• USB 2.0全速器件接口
• MAX11261 6通道、24位、16ksps、ADC
• 兼容Adafruit^® Feather板

微控制器：MAX32650

超低功耗Arm Cortex-M4 FPU微控制器，用于电池供电应用；DARWIN系列UP微控制器让小容量电池支持大型应用。MAX32650—MAX32652为超低功耗、存储器可扩展微控制器，专门设计用于高性能、电池供电应用。器件基于Arm® Cortex®-M4，带浮点运算单元(FPU)、3MB闪存和1MB SRAM。支持存储器扩展，带多种存储器扩展接口，包括HyperBus™/Xccela™ DDR接口和两个SPI执行(SPIX)接口。安全数字接口支持外部高速存储卡，包括SD、SDIO、MMC、SDHC和microSD™。

特性：

• 超高效微控制器，用于电池供电应用
• • 120MHz Arm Cortex-M4 FPU，工作在1.1V
  • SmartDMA提供后台存储器传输，带可编程数据处理
  • 120MHz高速和60MHz低功耗振荡器
  • 7.3728MHz低功耗振荡器
  • 32.768kHz和RTC时钟(要求外部晶振)
  • 8kHz常电工作、超低功耗振荡器
  • 3MB内部闪存
  • 1MB内部SRAM
  • 从缓存执行，104µA/MHz @ 1.1V
  • 5种低功耗模式：工作、休眠、后台、深度休眠和备份
  • 1.8V和3.3V I/O，无需电平转换器
• 可扩展、带缓存外部存储器接口：
• • 120Mbps HyperBus/Xccela DDR2接口
  • SPIXF用于外部闪存扩展，SPIXR用于外部SRAM扩展
  • 240Mbps SDHC/eMMC/SDIO/microSD接口
• 最优外设组合，提高平台扩展性
• • 16通道DMA
  • 3个SPI主机(60MHz)/从机(48MHz)
  • 1个QuadSPI主机(60MHz)/从机(48MHz)
  • 多达3个4Mbaud UART，带流控制
  • 2个1MHz I2C主机/从机
  • I2S从机
  • 四通道、7.8ksps、10位 Δ-Σ ADC
  • USB 2.0高速设备接口，带PHY
  • 16脉冲序列发生器
  • 6个32位定时器，带8mA高驱动
  • 1-Wire主机
  • 2个看门狗定时器
• 信赖保护单元(TPU)，用于IP/数据和安全
• • 模运算加速器(MAA)、真随机数发生器(TRNG)
  • 安全非易失密钥存储，SHA-256、AES-128/192/256
  • 存储器解密完整性单元(MDIU)、安全引导ROM

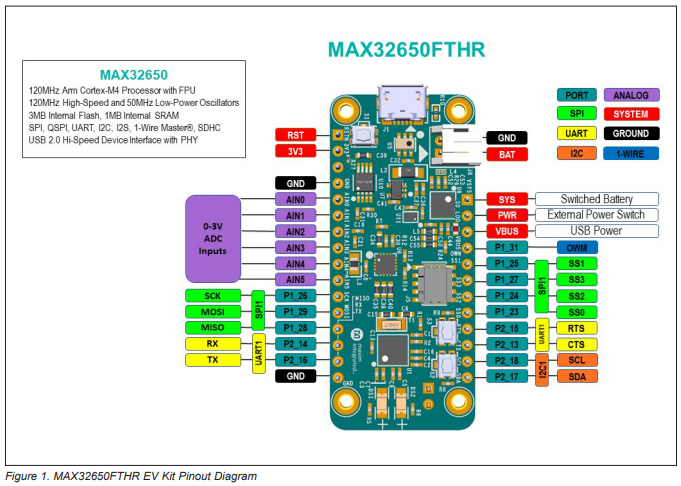

板卡引脚图：

板卡相关资料：

MAX32650FTHR官网地址

MAX32650FTHR数据手册：MAX32650FTHR: Evaluation Kit for the MAX32650 Data Sheet (Rev. 0)

解决方案设计及宣传手册：Solutions For Rapid Prototyping: Answering the Needs of Practicing Engineers

评估软件：MAX32xxx-MAX78xxx MSDK Software

评估软件：MSDK User Guide

MAX32655FTHR

MAX32655FTHR 是一款快速开发平台，可帮助工程师使用MAX32655 Arm© Cortex®-M4F和Bluetooth® 5.2低功耗(LE)快速实施超低功耗无线解决方案。该电路板还包括MAX20303 PMIC以实现电池和电源管理。0.9 x 2.6英寸小尺寸双排接头与Adafruit Feather Wing外设扩展板兼容。该电路板包括各种外设，如数字麦克风、低功耗立体声音频编解码器、128MB QSPI闪存、micro SD卡连接器、RGB指示器LED和按钮。MAX32655FTHR提供功率优化的灵活平台，以便进行快速概念验证和早期软件开发，从而加快产品上市。

板卡优势与特点：

• MAX32655微控制器
• • ARM Cortex-M4F，100MHz
  • 32位RISC-V协处理器，可减轻时序关键型蓝牙处理负荷
  • 512KB闪存
  • 128KB SRAM
  • 16KB缓存
  • 蓝牙5.2 LE无线电
  • 带电量计的MAX20303可穿戴PMIC
  • 通过USB充电
  • 用于Arm Cortex-M4F的板载DAPLink调试和编程接口
  • 试验板兼容接头
  • Micro USB连接器
  • Micro SD卡连接器
• 集成外设
• • RGB指示灯LED
  • 用户按钮
  • 低功耗立体声音频编解码器
  • 数字麦克风
  • SWD调试器
  • 虚拟UART控制台

微控制器：MAX32655

MAX32655微控制器(MCU)是一款先进的片上系统(SoC)，采用Arm® Cortex®-M4F CPU，可高效执行复杂的函数和算法计算，额定温度范围为-40°C至+105°C。该SoC将功率调节和管理功能与单电感多输出(SIMO)降压稳压器系统集成于一体。板载新一代蓝牙® 5.2低功耗(LE)无线电，支持远程（编码）和高吞吐量模式以及医疗身体区域网络(MBAN)。该器件提供具有512KB闪存和128KB SRAM的大型板载存储器，并在一个32KB SRAM存储区上提供可选的纠错编码(ECC)功能。该32KB存储区也可保留在BACKUP模式中。提供8KB用户OTP区域。

MAX32655采用81 CTBGA封装（8mm x 8mm，0.8mm间距），支持多种高速外设，例如I2C、50MHz SPI和UART，以及一个用于连接音频编解码器的I2S端口。八路输入、10位ADC可用于监测来自外部模拟源的模拟输入。此外，低功耗UART (LPUART)支持在超低功耗的睡眠模式下工作，有助于在不发生任何数据丢失的情况下进行唤醒。总共提供了六个具有I/O功能的定时器，包括两个低功耗定时器，即使在超低功耗的睡眠模式下也能实现脉冲计数、捕获/比较和脉宽调制(PWM)生成。

特性：

• 超低功耗无线微控制器
• • 内置100MHz振荡器具有7.3728MHz系统时钟选项的灵活低功耗模式
  • 512KB闪存和128KB SRAM
  • • 一个32KB SRAM存储区上提供可选ECC
  • 16KB指令缓存
• 蓝牙5.2 LE无线电
• • 专用的超低功耗32位RISC-V协处理器，可减轻时序关键型蓝牙处理负荷
  • 提供完全开源的蓝牙5.2协议栈
  • 支持医疗身体区域网络(MBAN)和Mesh
  • 高吞吐量(2Mbps)模式
  • 远程（125kbps和500kbps）模式
  • Rx灵敏度：-97dBm；Tx功率：+5.5dBm
  • 单端天线连接(50Ω)
• 提供电源管理充分延长电池寿命
• • 电源电压范围：2.0V至3.6V
  • 集成SIMO功率调节器
  • 3.0V时的有源电流为12.9μA/MHz
  • 对于32KB，3.0V时的保持电流为1.53μA
  • 低功耗模式下可选择SRAM数据保留功能+RTC
• 多个外设，用于实施系统控制
• • 多达两个高速SPI控制器/目标
  • 多达三个I2C控制器/目标
  • 多达四个UART
  • 一个I2S控制器/目标
  • 多达8路输入、10位Σ-Δ ADC 7.8ksps
  • 多达四个微功耗比较器
  • 定时器：四个32位、两个低功耗、一个看门狗、一个低功耗看门狗
  • 1-Wire®控制器
  • 多达四个脉冲序列(PWM)引擎
  • 带唤醒定时器的RTC
  • 多达52个GPIO
• 安全性和完整性
• • 可选安全引导
  • TRNG Seed发生器
  • AES 128/192/256硬件加速引擎

板卡引脚图：

板卡框图：

MAX32655FTHR 顶部组件：

MAX32655FTHR 底部组件：

板卡相关资料：

• MAX32655FTHR 数据手册：Evaluation Kit for the MAX32655 Data Sheet (Rev. 0)
• 工具及仿真模型：Software Development
• 评估软件：MAX32xxx-MAX78xxx MSDK Software、MSDK User Guide
• MAX32655 数据手册：MAX32655: Low-Power, Arm Cortex-M4 Processor with FPU-Based Microcontroller and Bluetooth 5.2 Data Sheet (Rev.4)
• MAX32655 用户手册：UG-7419: MAX32655 User Guide
• MAX32655 设计笔记：The Basics of Bluetooth LE Audio
• MAX32655 驱动：MAX32655 GitHub no-OS Driver Source Code
