1 项目摘要

所选任务：

赛道二：智能感知

入门级题目2：姿态监测终端

本项目基于ADI公司的MAX32655FTHR开发板，设计并实现了一套姿态监测终端。系统以MPU-9250（6轴IMU + AK8963磁力计）为传感核心，以100 Hz采样率实时采集加速度、角速度和地磁场数据，通过9轴Mahony滤波算法融合解算出俯仰角（pitch）、横滚角（roll）和偏航角（yaw），并在128×64 SSD1315 OLED显示屏上以"人工地平线"形式实时可视化设备姿态。当设备与水平面倾角超过60°阈值时，OLED立即切换至报警画面，1秒内完成报警提示。

本项目所有开发与调试均在CodeFusion Studio™（CFS）IDE中完成，固件基于MSDK（Maxim Software Development Kit）使用GCC ARM嵌入式工具链编译。工程代码结构清晰、模块化程度高，包含MPU-9250驱动、软件I2C总线驱动、SSD1315 OLED驱动、Mahony姿态解算引擎和主控逻辑五个核心模块，全部为独立编写，体现了完整的嵌入式系统开发能力。

关键词： MAX32655FTHR；MPU-9250；姿态解算；Mahony滤波；CodeFusion Studio；嵌入式系统

2 设计方案

下面从硬件和软件两部分介绍项目的实现过程。

2.1 硬件部分

2.1.1 MAX32655FTHR开发板

MAX32655FTHR是ADI公司推出的一款面向边缘智能和低功耗应用的Feather格式开发板，核心芯片为MAX32655（ARM Cortex-M4F，主频100 MHz，带硬件FPU）。板载资源包括：

• 核心MCU： MAX32655，ARM Cortex-M4F，100 MHz，512 KB Flash + 128 KB SRAM
• 电源管理： MAX20303 PMIC，支持锂电池输入（3.7V–4.2V）
• 无线连接： 蓝牙低功耗（BLE）模块
• 存储： 外部SPI Flash（W25系列）
• 调试接口： CMSIS-DAP / JLink SWD
• 用户外设： LED（红/绿/蓝）、按钮

本项目中，MAX32665FTHR作为主控平台，负责传感器数据采集、姿态解算、OLED显示驱动和报警逻辑控制。

2.1.2 MPU-9250 9轴传感器

MPU-9250是InvenSense（现属TDK）生产的集成式6轴惯性测量单元（IMU），内部集成了3轴加速度计、3轴陀螺仪，并通过I2C从设备接口外接了一颗AK8963 3轴磁力计，构成完整的9轴传感系统。

主要规格参数：

硬件连接方式：

• I2C2总线： P0.30（SCL）、P0.31（SDA），速率100 kHz，外接4.7 kΩ上拉电阻至3.3V
• MPU-9250地址： AD0引脚接地 → I2C地址 0x68
• AK8963地址： 通过MPU-9250的bypass路径访问 → I2C地址 0x0C
• CS引脚： 接3.3V（选择I2C模式）
• FSYNC引脚： 接地

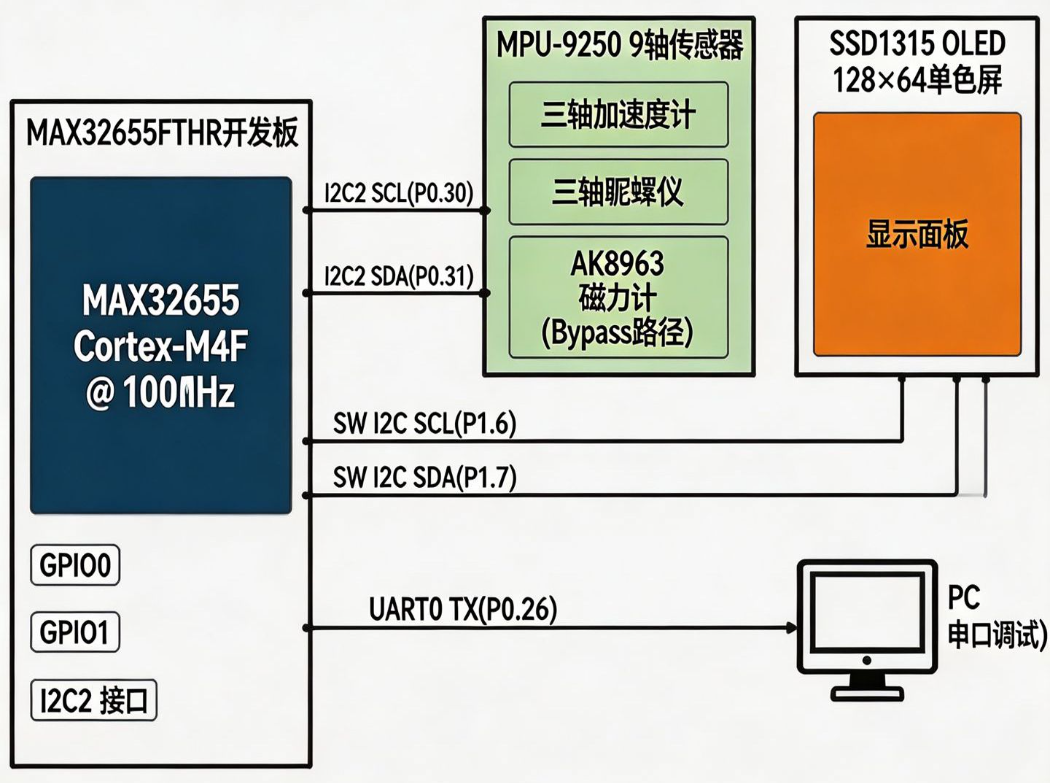

图 2.1 系统硬件连接原理图

2.1.3 SSD1315 OLED显示模块

采用一款通用的128×64单色OLED显示模块，驱动芯片为SSD1315（与SSD1306命令兼容）。模块通过软件I2C总线与MAX32655通信：

• SCL： P1.6（GPIO1.6）
• SDA： P1.7（GPIO1.7）
• I2C地址： 0x3C（SA0引脚接地）
• 供电： 3.3V / GND

选择软件I2C而非硬件I2C的原因：MAX32655的I2C2已被MPU-9250占用，且软件I2C在100 kHz速率下对OLED刷新的带宽需求完全足够（每次刷新仅需传输约1 KB数据）。

• 供电： MAX32655FTHR板载MAX20303 PMIC，支持USB供电或3.7V锂电池输入
• 调试： 通过USB连接PC，使用CodeFusion Studio内置的OpenOCD/CMSIS-DAP进行烧录和在线调试

2.2 软件部分

软件方案整体架构如图2.3所示，分为五个层次：传感器驱动层、总线抽象层、显示驱动层、姿态解算层和应用逻辑层。

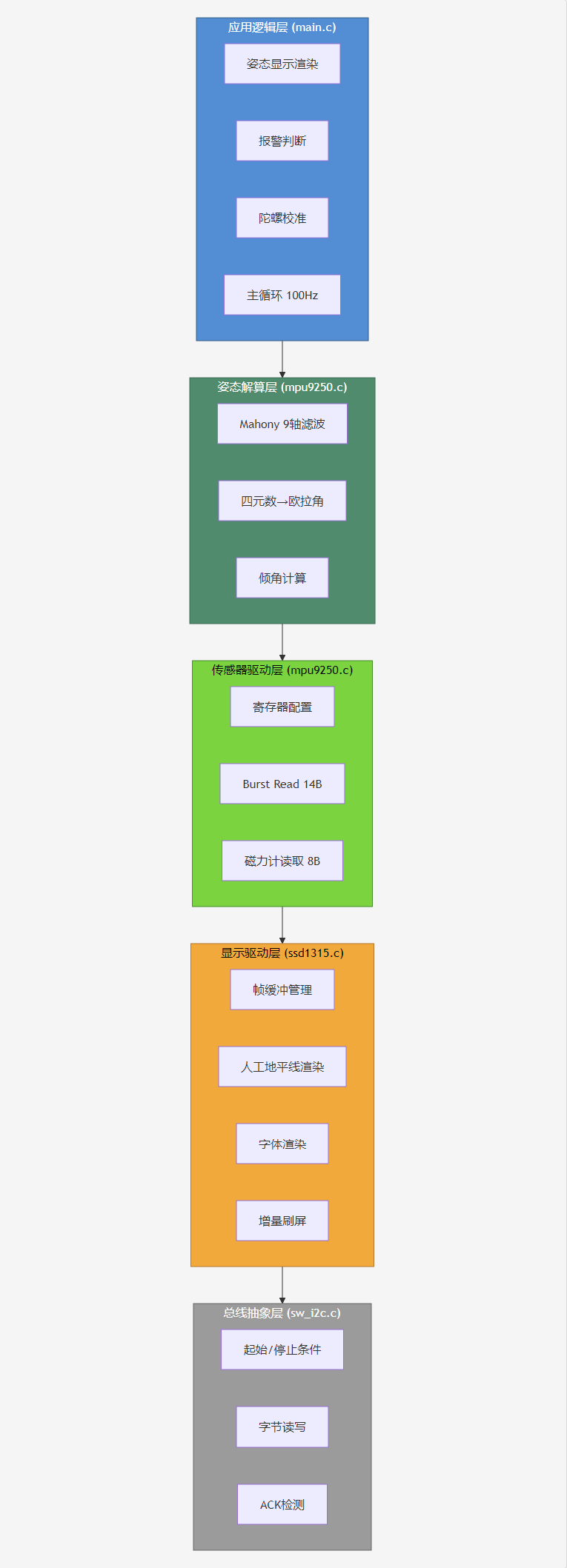

图 2.2 软件架构分层图

2.2.2 传感器数据采集

MPU-9250的寄存器配置在MPU9250_Init()函数中完成，关键配置步骤如下：

1. I2C与DMA初始化： 配置I2C2为主机模式，速率100 kHz，启用TX/RX DMA通道，安装DMA中断向量
2. 器件复位与唤醒： 向PWR_MGMT_1寄存器写入0x80触发软复位，再写入0x01选择PLL时钟
3. WHO_AM_I校验： 读取0x75寄存器，确认返回值为0x71（MPU-9250）或0x73（MPU-9255）
4. 采样率配置： SMPLRT_DIV = 9，采样率 = 1 kHz / (1+9) = 100 Hz
5. 陀螺配置： ±500 dps量程，启用DLPF（FCHOICE_B = 1，DLPF_CFG = 3，截止频率约44 Hz）
6. 加速度配置： ±4 g量程，启用DLPF（ACCEL_CONFIG2 = 0x03）
7. 磁力计初始化： 通过bypass路径访问AK8963，读取fuse ROM中的灵敏度校准值（ASA），配置为连续100 Hz / 16-bit模式

数据读取采用14字节burst读取方式（0x3B–0x48），一次I2C事务完成加速度（6字节）+ 温度（2字节）+ 陀螺仪（6字节）的全部采集。磁力计单独通过bypass路径读取8字节（ST1 + HXL..HZH + ST2）。

2.2.3 9轴Mahony姿态解算

姿态解算引擎是本项目的核心算法模块，实现在mpu9250.c的mahony_filter_step()函数中。算法流程如下：

第一步：陀螺仪数据转换。 将陀螺仪输出从deg/s转换为rad/s。

第二步：加速度计修正（重力锚定）。

• 将加速度向量归一化
• 用当前四元数估计重力方向（机体系）
• 计算测量重力与估计重力的叉乘误差
• 将误差以比例（Kp = 2.0）和积分（Ki = 0.01）方式反馈到陀螺角速度
• 积分项同时用于学习陀螺零偏漂移

第三步：磁力计修正（地磁北向锚定）。

• 将磁力计测量值归一化
• 将磁矢量投影到导航系，提取水平分量作为地磁北向参考
• 在机体系估计对应的磁矢量方向
• 计算叉乘误差并以相同比例增益反馈到陀螺

第四步：四元数积分。

• 使用一阶欧拉法对四元数微分方程进行积分
• 积分步长 dt = 10 ms（对应100 Hz采样率）
• 积分后对四元数归一化，防止数值漂移

第五步：四元数→欧拉角转换。

• pitch = asin(-2(q1·q3 - q0·q2))
• roll = atan2(2(q0·q1 + q2·q3), q0²-q1²-q2²+q3²)
• yaw = atan2(2(q1·q2 + q0·q3), q0²+q1²-q2²-q3²)

初始化策略： 首帧调用时，从加速度计直接解算初始roll和pitch，若磁力计数据有效则进一步tilt-compensated解算初始yaw，然后合成初始四元数。这样避免了传统"启动时四元数为单位四元数"带来的瞬态冲击。

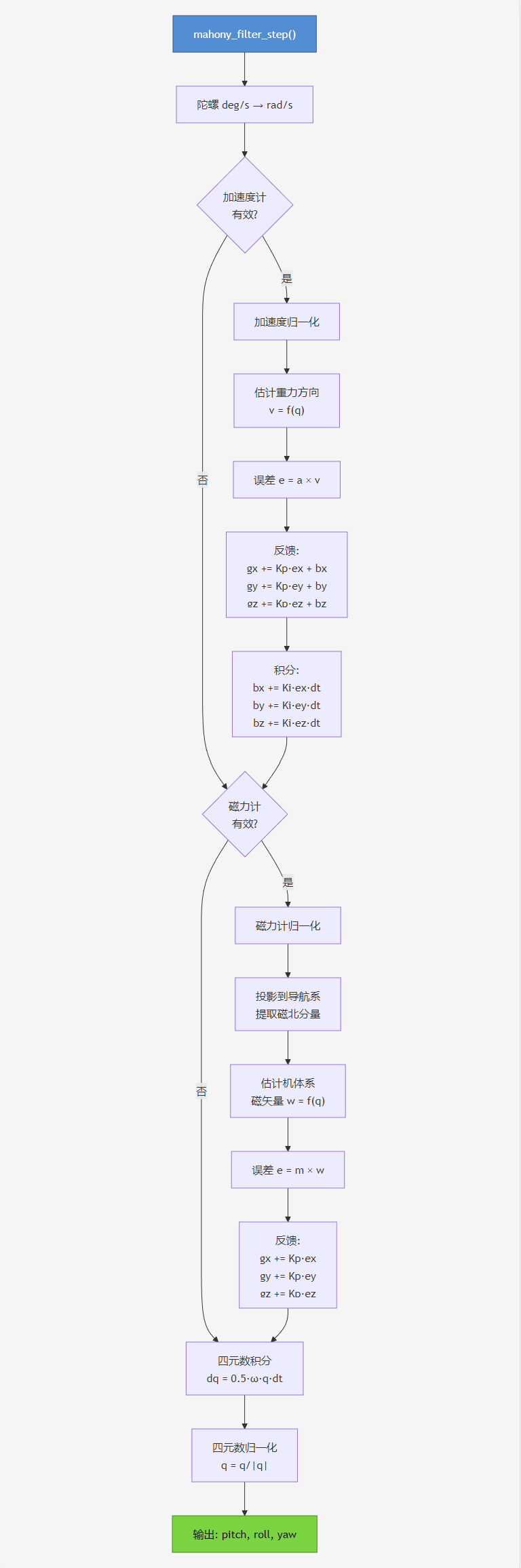

图 2.3 Mahony 9轴姿态解算流程

关键代码：

/* ========== 姿态估计器（Mahony 9 轴融合） ========== */


/**
 * * 四元数 Mahony 滤波单步（9 轴）。
 *
 * 步骤：
 *   1. 陀螺数据转换为 rad/s
 *   2. 加速度 → 重力向量修正（cross product → Kp 比例 + Ki 积分）
 *   3. 磁力计 → 地磁北向修正（tilt-compensated）
 *   4. 四元数积分 + 归一化
 *
 * 四元数约定：q0 为标量，q = (q1, q2, q3)
 * 旋转方向：v_earth = q * v_body * q^-1
 *
 * @param gx,gy,gz  已扣除零偏的陀螺速率（deg/s）
 * @param ax,ay,az  加速度（g，仅使用方向）
 * @param mx,my,mz  磁力计（μT，硬铁补偿后）
 * @param dt        步长时间（秒）
 */
static void mahony_filter_step(float gx, float gy, float gz,
                               float ax, float ay, float az,
                               float mx, float my, float mz,
                               float dt)
{
    const float DEG_TO_RAD = 0.0174532925f;
    float recip_norm;
    float q0 = s_q0, q1 = s_q1, q2 = s_q2, q3 = s_q3;


    /* 陀螺转换为 rad/s */
    gx *= DEG_TO_RAD;
    gy *= DEG_TO_RAD;
    gz *= DEG_TO_RAD;


    /* ---- 加速度 → 重力修正 ---- */
    if (!((ax == 0.0f) && (ay == 0.0f) && (az == 0.0f))) {
        recip_norm = 1.0f / sqrtf(ax * ax + ay * ay + az * az);
        ax *= recip_norm;
        ay *= recip_norm;
        az *= recip_norm;


        /* 当前四元数估计出的重力方向（机体系）*/
        float vx = 2.0f * (q1 * q3 - q0 * q2);
        float vy = 2.0f * (q0 * q1 + q2 * q3);
        float vz = q0 * q0 - q1 * q1 - q2 * q2 + q3 * q3;


        /* 误差 = ax × v（叉乘）*/
        float ex = ay * vz - az * vy;
        float ey = az * vx - ax * vz;
        float ez = ax * vy - ay * vx;


        /* 积分项 → 陀螺偏差学习 */
        s_bx += MPU9250_MAHONY_KI * ex * dt;
        s_by += MPU9250_MAHONY_KI * ey * dt;
        s_bz += MPU9250_MAHONY_KI * ez * dt;


        /* 反馈到陀螺角速度 */
        gx += MPU9250_MAHONY_KP_ACC * ex + s_bx;
        gy += MPU9250_MAHONY_KP_ACC * ey + s_by;
        gz += MPU9250_MAHONY_KP_ACC * ez + s_bz;
    }


    /* ---- 磁力计 → 地磁北向修正 ---- */
    if (!((mx == 0.0f) && (my == 0.0f) && (mz == 0.0f))) {
        recip_norm = 1.0f / sqrtf(mx * mx + my * my + mz * mz);
        mx *= recip_norm;
        my *= recip_norm;
        mz *= recip_norm;


        /* 把磁矢量投影到导航系：
         * 导航系约定：磁北沿 +X，下方沿 -Z。*/
        float hx = 2.0f * mx * (0.5f - q2 * q2 - q3 * q3)
                 + 2.0f * my * (q1 * q2 - q0 * q3)
                 + 2.0f * mz * (q1 * q3 + q0 * q2);
        float hy = 2.0f * mx * (q1 * q2 + q0 * q3)
                 + 2.0f * my * (0.5f - q1 * q1 - q3 * q3)
                 + 2.0f * mz * (q2 * q3 - q0 * q1);
        float bx = sqrtf(hx * hx + hy * hy);
        float bz = 2.0f * mx * (q1 * q3 - q0 * q2)
                 + 2.0f * my * (q2 * q3 + q0 * q1)
                 + 2.0f * mz * (0.5f - q1 * q1 - q2 * q2);


        /* 估计的机体系磁矢量 */
        float wx = 2.0f * bx * (0.5f - q2 * q2 - q3 * q3)
                 + 2.0f * bz * (q1 * q3 - q0 * q2);
        float wy = 2.0f * bx * (q1 * q2 - q0 * q3)
                 + 2.0f * bz * (q0 * q1 + q2 * q3);
        float wz = 2.0f * bx * (q0 * q2 + q1 * q3)
                 + 2.0f * bz * (0.5f - q1 * q1 - q2 * q2);


        /* 误差 = m × w */
        float ex = my * wz - mz * wy;
        float ey = mz * wx - mx * wz;
        float ez = mx * wy - my * wx;


        /* 同样反馈到陀螺 */
        gx += MPU9250_MAHONY_KP_ACC * ex;
        gy += MPU9250_MAHONY_KP_ACC * ey;
        gz += MPU9250_MAHONY_KP_ACC * ez;
    }


    /* ---- 四元数微分 + 积分 ---- */
    float halfdt = 0.5f * dt;
    float dq0 = (-q1 * gx - q2 * gy - q3 * gz) * halfdt;
    float dq1 = ( q0 * gx + q2 * gz - q3 * gy) * halfdt;
    float dq2 = ( q0 * gy - q1 * gz + q3 * gx) * halfdt;
    float dq3 = ( q0 * gz + q1 * gy - q2 * gx) * halfdt;


    q0 += dq0; q1 += dq1; q2 += dq2; q3 += dq3;


    /* 归一化（防止数值漂移）*/
    recip_norm = 1.0f / sqrtf(q0 * q0 + q1 * q1 + q2 * q2 + q3 * q3);
    s_q0 = q0 * recip_norm;
    s_q1 = q1 * recip_norm;
    s_q2 = q2 * recip_norm;
    s_q3 = q3 * recip_norm;
}

2.2.4 倾角计算与报警逻辑

倾角（tilt）定义为设备z轴与真竖直方向的夹角，计算公式为：

tilt = acos(cos(pitch) × cos(roll))

设备水平放置时 tilt = 0°；任意方向倾斜时 tilt 为偏离水平面的总角度。报警阈值设为60°，当 tilt > 60° 时触发报警。

报警实现方式：OLED屏幕立即切换至报警画面——整屏清除后在中央显示"!! WARNING !!"，下方三行分别显示当前的pitch、roll和tilt数值。报警画面与正常姿态画面的切换在同一次OLED刷新周期内完成，从传感器数据采集到OLED显示报警画面的总延迟 < 1秒（实际约25 ms，对应4 Hz显示刷新率）。

2.2.5 OLED显示驱动

SSD1315 OLED驱动模块（ssd1315.c）实现了完整的显示管线：

显示模型： 128×64分辨率，8页地址模式（每页8像素行），帧缓冲区大小为1024字节（128×8×8页中实际使用5页即640字节，代码中分配了完整8页的缓冲）。

渲染管线：

1. 人工地平线渲染（OLED_DrawHorizon）：

• 上半屏（pages 0–4，共40行）绘制姿态参考地平线
• 地平线按roll角旋转（斜率 = -tan(roll)）
• 地平线按pitch角垂直偏移（pitch_px = pitch × 0.4 px/°）
• 地平线以下填充点亮（表示地面），以上熄灭（表示天空）
• 屏幕中央绘制固定十字参考标记（飞机符号）
• pitch限制在±45°，roll限制在±60°（防止画面出屏）

2. 数值显示（OLED_DrawString）：

• 下半屏（pages 5–7）三行分别显示：
• • 第一行：P（俯仰角）、R（横滚角）
  • 第二行：YAW（偏航角）
  • 第三行：TILT（倾角）

3. 增量刷屏机制（OLED_FlushNext）：

• 每次仅刷写半页（64字节），分两次完成一页的完整刷写
• 采用快照机制：开始刷页时复制页内容到临时缓冲区，确保两半页数据一致
• 使用epoch标记防止重复刷写时丢失新帧
• 每次主循环调用一次OLED_FlushNext()，将I2C通信时间分散到多个采样周期中

字体： 内置5×7 ASCII字体（font5x7.h），覆盖0x20–0x7E可打印字符，源自Adafruit GFX开源字体。

2.2.6 软件I2C总线驱动

由于MAX32655的GPIO引脚没有专用的开漏（open-drain）硬件支持，软件I2C（sw_i2c.c）采用模拟开漏方式：

• 输出使能控制： 通过 GPIO 的 outen_set/outen_clr 寄存器控制引脚是否为输出
• 高电平： 禁止输出（引脚呈高阻态，由外部上拉电阻拉高）
• 低电平： 使能输出并清除OUT位（主动拉低）
• 时序： 半周期5 μs，对应约100 kHz的I2C速率
• ACK检测： 第9个时钟周期释放SDA线，读取从设备是否拉低SDA

2.2.7 上电陀螺零偏校准

MPU9250_CalibrateGyro()函数实现自动零偏校准，算法流程：

1. 静止门控： 采集加速度模长，仅保留0.75 g–1.25 g范围内的样本（排除明显运动）
2. 收敛判定： 每50个有效样本为一批，连续3批的批内标准差 < 0.3 dps 则提前停止
3. σ裁剪均值： 对全部有效样本计算均值和标准差，拒绝 > 2σ 的异常样本，用保留样本计算最终零偏
4. 兜底机制： 若门控过滤过多（< 10个有效样本），关闭门控重新采集；若裁剪后样本仍过少，退化为全量均值

校准完成后自动重置姿态估计器，以校准后的陀螺数据重新初始化四元数。

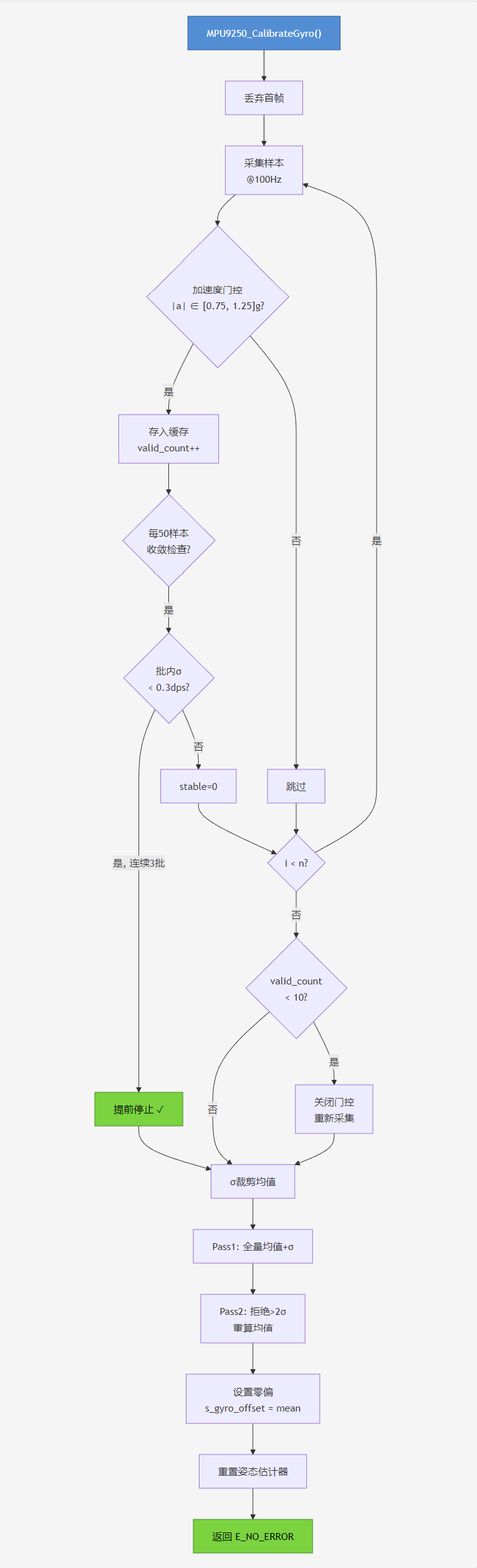

图 2.4 上电陀螺零偏校准流程

3 项目展示

3.1 开机自检与校准流程

系统上电后执行以下初始化序列：

1. MPU-9250初始化： 配置I2C2、DMA、传感器寄存器、磁力计，校验WHO_AM_I
2. OLED初始化： 配置软件I2C引脚，发送SSD1315初始化命令序列，探测I2C地址（0x3C优先，0x3D备用），自检全屏点亮2秒确认面板工作
3. 陀螺校准： 约1.5–2秒（设备保持静止），串口输出校准结果（零偏值和有效样本数）
4. 进入主循环： OLED显示"MPU-9250 READY / AHRS RUNNING"

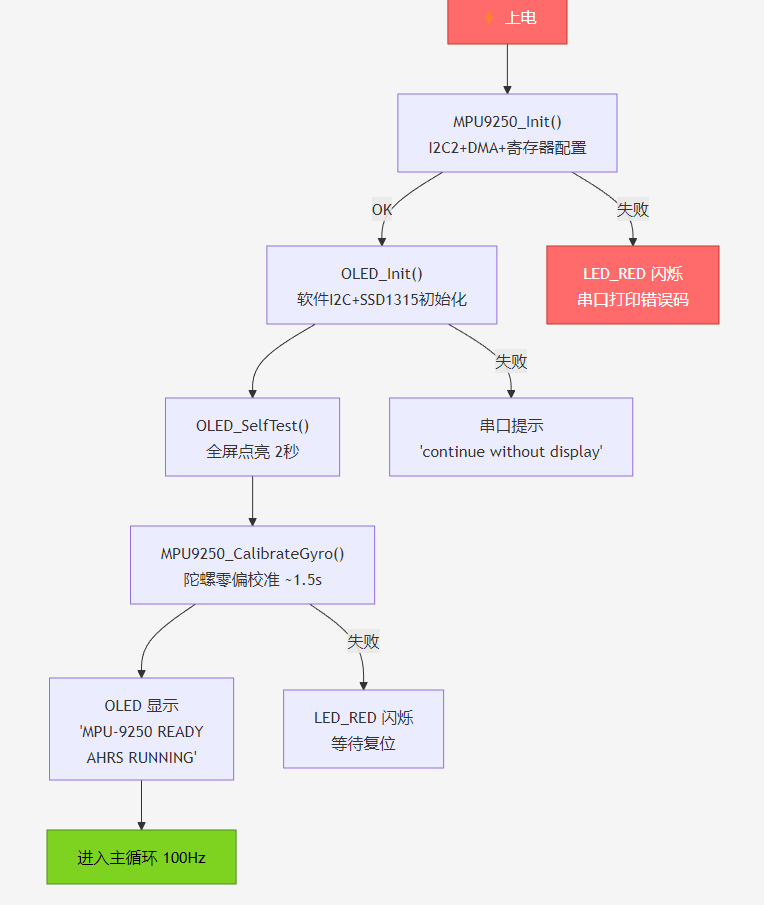

图 3.1 开机自检流程

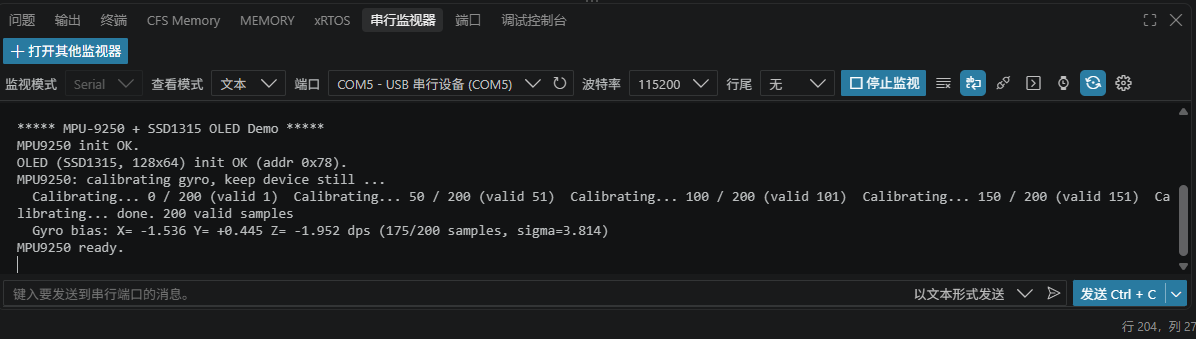

图 3.3 CodeFusion Studio 串口监视器

3.2 姿态显示功能演示

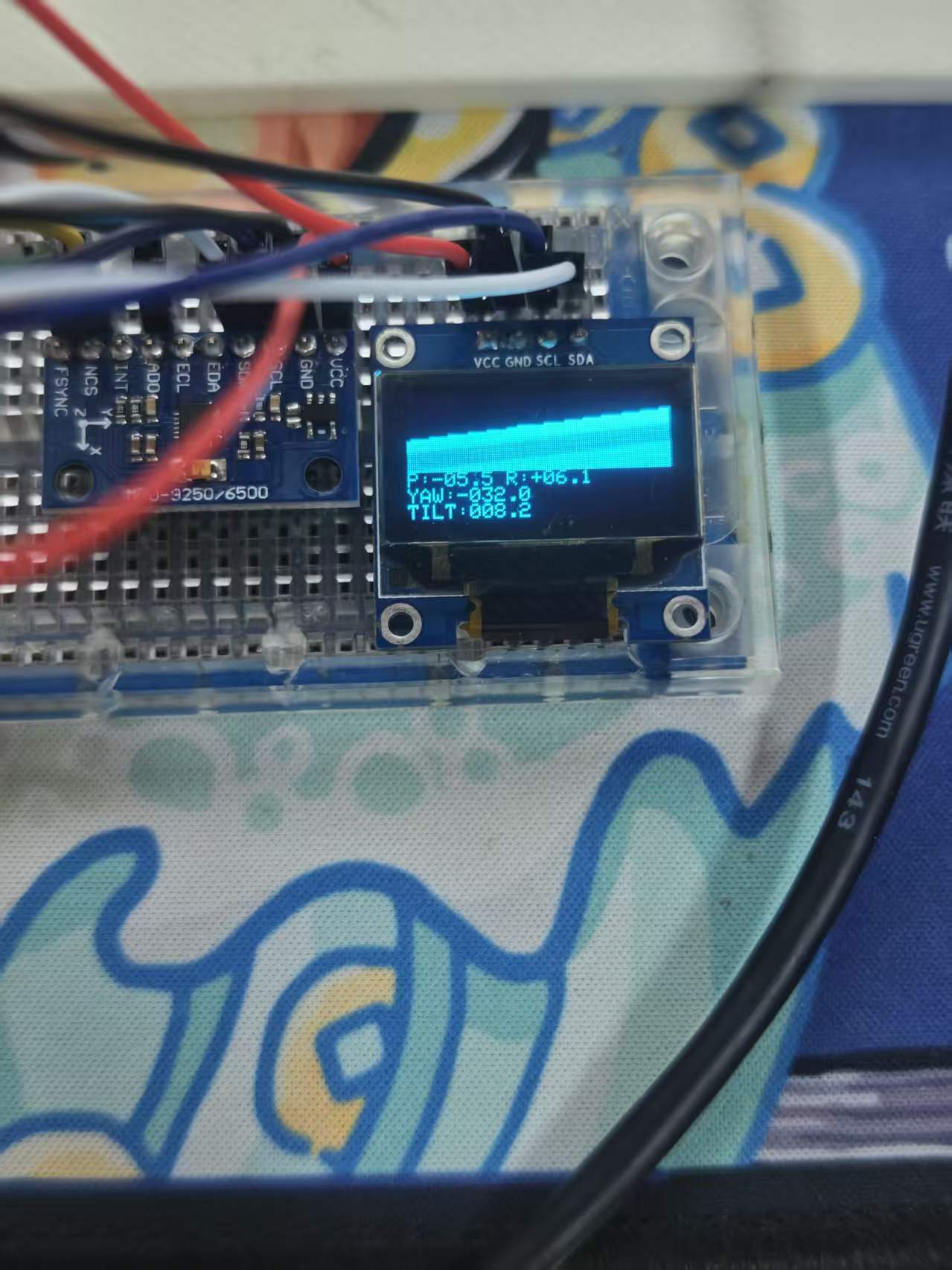

设备处于水平放置状态时，OLED显示：

• 上半屏：水平地平线 + 中央十字参考标记（表示设备水平）
• 下半屏：P: 0.0° R: 0.0° / YAW: xxx.x° / TILT: 0.0°

设备倾斜时：

• 地平线随之旋转和偏移，直观反映设备姿态变化
• 数值实时更新，tilt角随之增大

图 3.4 水平放置时 OLED 显示布局

3.3 报警功能演示

当设备倾角超过60°阈值时：

• OLED立即清除正常显示，在屏幕中央显示"!! WARNING !!"
• 下方持续显示当前姿态数值（P/R/YAW/TILT）
• 报警画面保持直到倾角回到阈值以下

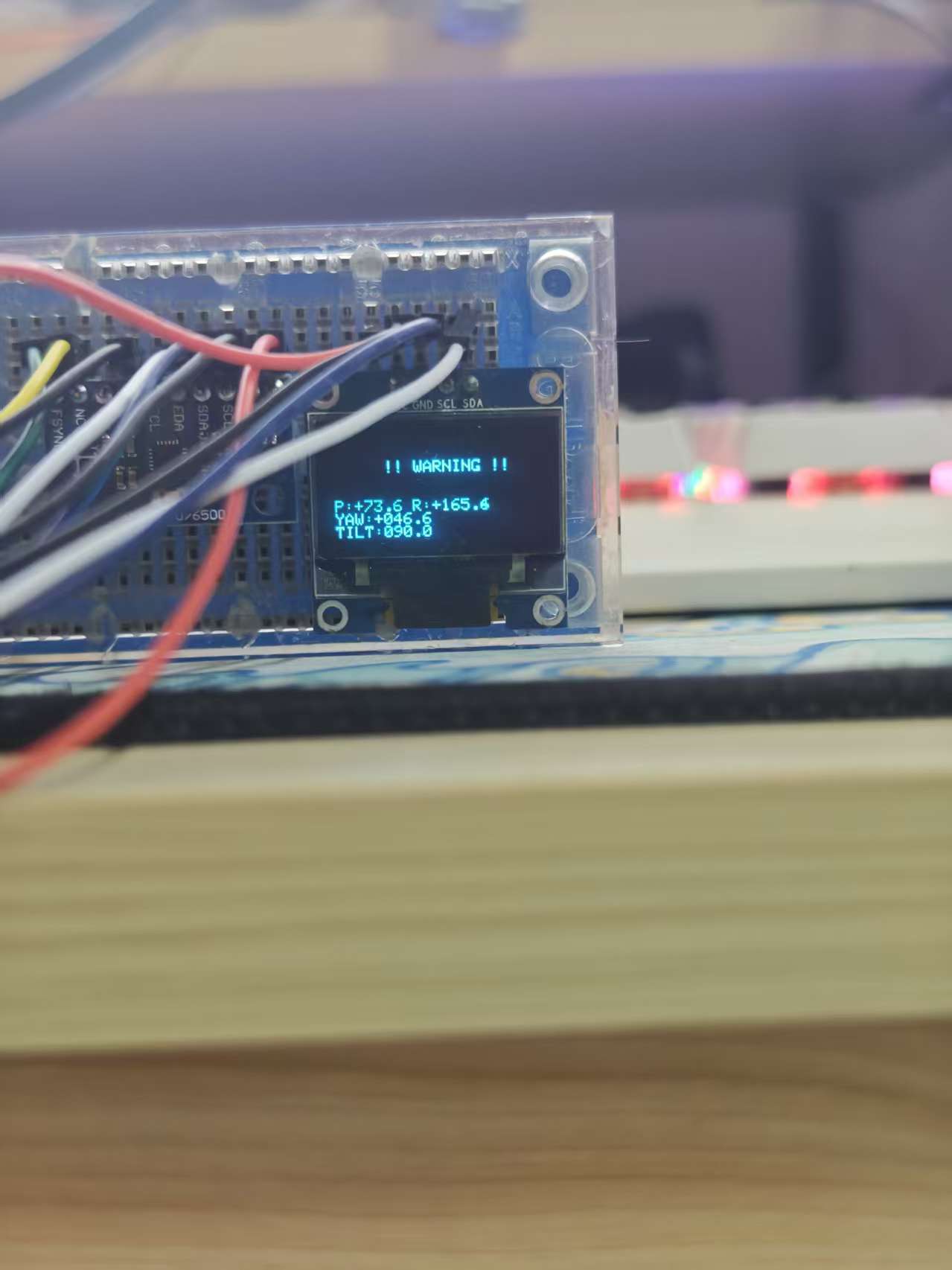

图 3.7 报警画面布局

3.4 CodeFusion Studio开发环境

本项目全部开发、编译、调试均在CodeFusion Studio™中完成：

• 项目配置： CFS生成的.cfsconfig文件配置了MAX32655-CTBGA目标、FTHR板级支持包和MSDK固件平台
• 构建系统： 基于Makefile + project.mk + config.mk，使用GCC ARM工具链（arm-none-eabi-gcc 14.3.1），优化级别-Og
• 调试方式： 使用CFS内置的OpenOCD + CMSIS-DAP或JLink进行SWD接口在线调试
• VS Code集成： CFS基于VS Code提供代码编辑、智能提示、断点调试、内存查看、寄存器监视等功能

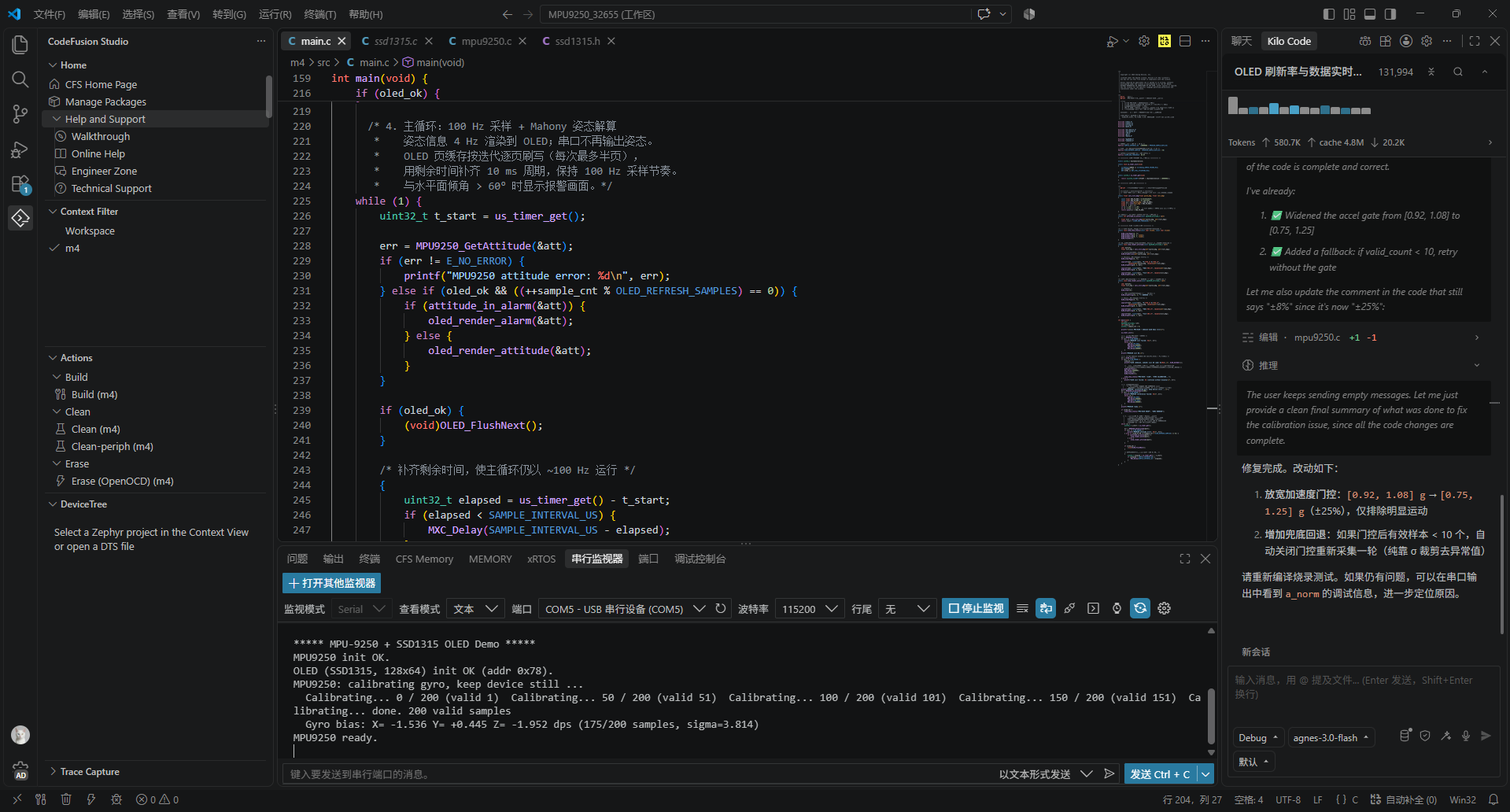

图 3.9 CodeFusion Studio 代码编辑界面

4 遇到的难点及解决方法

4.1 OLED刷新与采样实时性的平衡

问题现象： OLED刷屏（软件I2C发送1024字节数据）需要约10–15 ms，如果一次性完成会挤占IMU采样的10 ms周期，导致采样率下降。

解决方法： 设计增量刷屏机制——每次主循环仅刷写半页（64字节，约0.7–1 ms），分两次完成一整页的刷写。通过以下机制保证数据一致性：

• 开始刷页时，将页内容快照到临时缓冲区
• 两半页都从快照中发送，确保不撕裂
• 使用render_epoch标记，若刷写期间页被重新绘制则保留dirty标志，避免丢帧
• 每次主循环调用一次OLED_FlushNext()，将I2C通信时间分散到多个采样周期

4.2 陀螺零偏的鲁棒估计

问题现象： 上电校准时，若设备有微小振动或人员走动，直接采均值会导致零偏估计偏差较大。

解决方法： 设计了多层鲁棒估计策略：

1. 加速度门控： 仅保留加速度模长在0.75–1.25 g范围内的样本（排除明显运动）
2. 收敛判定： 连续3批（每批50个样本）的标准差 < 0.3 dps 则提前停止，无需等待固定时长
3. σ裁剪： 对全部有效样本计算均值和标准差，拒绝 > 2σ 的异常样本
4. 兜底重试： 若门控过滤过多（< 10个有效样本），关闭门控重新采集；若裁剪后样本仍过少，退化为全量均值

实际测试中，信号干净时约1.5秒即可收敛，零偏估计标准差通常 < 0.05 dps。

5 对本次活动的心得体会

5.1 收获

通过本次AD CodeFusion Studio™设计竞赛，我系统地完成了一个完整的嵌入式项目开发全流程，收获主要体现在以下几个方面：

技术层面：

• 深入理解了MPU-9250这类9轴传感器的寄存器配置、数据采集和原始数据解析
• 掌握了Mahony滤波算法的原理和实现细节，包括四元数初始化、叉乘误差反馈、积分归一化等关键步骤
• 熟悉了MAX32655平台的GPIO模拟开漏I2C方案，解决了硬件无专用开漏外设的问题
• 理解了嵌入式系统中实时性与外设通信带宽的平衡策略（增量刷屏、分散I2C负载）

工程层面：

• 体验了从需求分析、方案设计、代码实现、调试验证到文档撰写的完整闭环
• 建立了模块化、层次化的代码组织习惯（驱动层→抽象层→应用层）
• 掌握了异常处理和鲁棒性设计的工程方法（I2C E_BUSY重试、门控滤波、σ裁剪、兜底策略）

工具层面：

• 熟练掌握了CodeFusion Studio™ IDE的使用，包括项目配置、构建、调试、内存/寄存器监视
• 理解了MSDK构建系统（Makefile + project.mk + config.mk）的工作机制

5.2 感谢

最后，感谢硬禾学堂提供的这次参赛平台和机会，感谢ADI工程师在竞赛期间的技术支持和答疑。通过这次竞赛，我不仅完成了项目开发，更系统性地梳理和巩固了嵌入式传感器融合的核心技术。期待未来能有更多这样的交流和学习机会！
