2026 ADI CodeFusion 竞赛 - 基于 MAX32655FTHR 的六轴姿态监测终端

一、所选任务

赛道二：智能感知 —— 入门级题目 2：姿态监测终端

利用 6 轴 IMU 以 50Hz 以上采样率实时采集姿态数据，计算俯仰角、横滚角等姿态信息，并通过 OLED 或 PC 端实时显示设备姿态。当倾斜角超过设定阈值（如 60°）或姿态变化异常时，1 秒内触发报警。

指标完成情况对照：

二、项目描述

本项目在 MAX32655FTHR 开发板上实现了一台完整的姿态监测终端。板子外接一颗六轴 IMU 和一块 0.96 吋 OLED，两者并联在同一条 I2C 总线上。固件以 50 Hz 的严格节拍采集加速度与角速度，用互补滤波融合出横滚角与俯仰角，实时显示在 OLED 上；一旦机体偏离铅垂方向超过 60°，或者检测到剧烈晃动、跌落、磕碰这类异常运动，屏幕底部立刻弹出整行反白的报警横幅，同时板载 RGB LED 由绿色慢心跳切换为红色快闪。

整个项目的开发、编译、烧录、调试全部在 ADI CodeFusion Studio 中完成，底层运行 CFS 自带的 Zephyr RTOS 4.3。固件规模 52 KB Flash / 9.3 KB RAM，分别占 512 KB 和 128 KB 的 11.4% 与 8.1%。

需要说明的是，题目允许"OLED 或 PC 端"二选一，本项目选择了 OLED 路线。这个选择一半是设计取向、一半是被逼出来的——手上这块板子的串口发送方向存在硬件故障，排查过程写在第八节，本身也是本项目最有价值的一段工程实践。

三、硬件介绍

3.1 MAX32655FTHR 开发板

ADI 的超低功耗无线 MCU 开发板，核心是 MAX32655：

• Arm Cortex-M4F @ 100 MHz，带硬件单精度浮点单元。本项目的姿态解算大量使用 atan2f / sqrtf / acosf，FPU 让这些运算的开销可以忽略不计
• 512 KB Flash / 128 KB SRAM
• 另有一颗 RISC-V 协处理器（本项目未使用）
• 三个 I2C（最高 3.4 Mbps）、两个 SPI、四个 UART、蓝牙 5.2 LE
• Adafruit Feather 兼容排针
• 板载 MAX32625 DAPLink 调试器，出厂预烧，插一根 USB 线即可完成烧录与调试，无需外接仿真器

3.2 六轴 IMU 模块

模块丝印标注为 MPU-6050，但通过 I2C 读取 WHO_AM_I 寄存器（0x75）实测返回 0x70，对应的是 MPU-6500 而非 MPU-6050（其 ID 应为 0x68）。市面上大量以 GY-521 名义销售的模块实际使用的是 MPU-6500 晶圆，这一点若不实测很容易被丝印误导。

所幸 Zephyr 的 invensense,mpu6050 驱动显式支持这颗芯片：驱动初始化时会比对 ID，命中 MPU6500_CHIP_ID 后走 DEVICE_TYPE_MPU6500 分支，加速度与陀螺的寄存器布局与 MPU-6050 完全兼容，因此设备树和应用代码一行都不用改。

量程配置为加速度 ±2 g、陀螺 ±250 °/s，均为上电默认值。这对倾角测量是最优选择：静止时加速度计感受到的就是 1 g 左右，±2 g 量程在这个区间的分辨率最高；±250 °/s 是陀螺最细的量程档位。

3.3 SSD1306 OLED

0.96 吋 128×64 单色 OLED，I2C 接口。显存组织为 8 页 × 128 列，每字节代表 8 个竖直方向的像素，这个结构与本项目采用的字库格式天然对齐（详见 4.2）。

3.4 接线

两个模块并联在同一条 I2C2 总线上，一共只用四根线：

这里有一个需要提前确认的硬件约束：MAX32655 虽然有三个 I2C 控制器，但 FTHR 只把 I2C2 引到了排针上。I2C0 在 P0_10/P0_11、I2C1 在 P0_16/P0_17，都没有对应的排针焊盘。所以不存在"给 OLED 单开一条总线"的选项。

不过这并不构成问题——I2C 本来就是总线。通过 SWD 实测扫描总线，两个设备分别应答在 0x3C（OLED） 和 0x68（IMU），地址不冲突，挂在一起即可。真正需要处理的是两个设备争用同一条总线带来的时序问题，这是本项目软件设计的一个核心考量，详见 4.3。

四、方案框图与设计思路

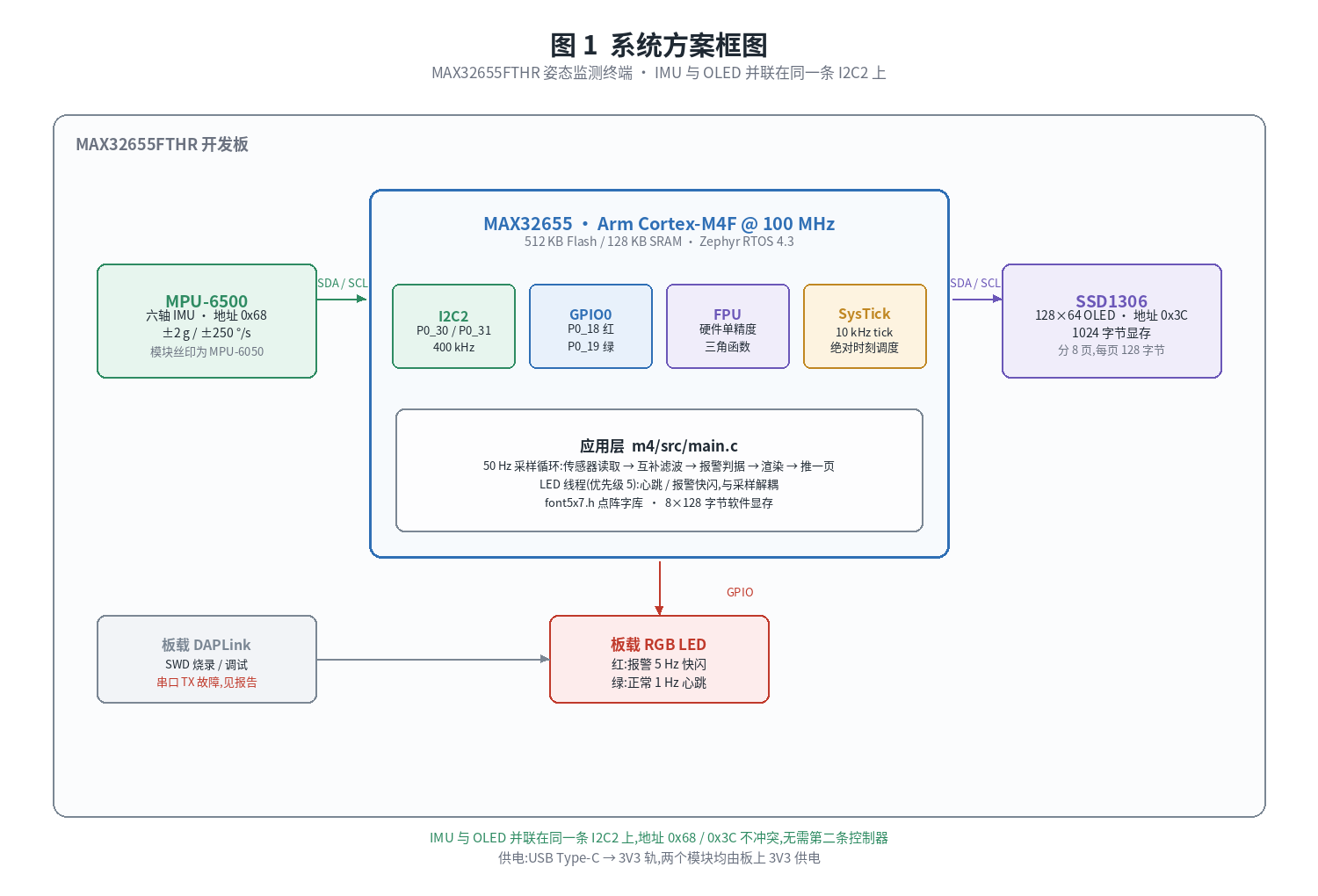

4.1 系统方案框图

4.2 姿态解算：为什么用互补滤波

加速度计和陀螺仪各有各的毛病，而且恰好互补：

• 加速度计通过感知重力方向可以直接算出绝对倾角，长期不漂移；但它同时也会感知到载体本身的运动加速度，短期内噪声很大——手一晃，算出来的角度就乱跳。
• 陀螺仪测的是角速度，积分得到角度，短期非常平滑；但零点偏置会被积分器无限放大，长期必然漂移。

互补滤波的思路就是让各自负责自己擅长的频段：

roll = complementary(roll + (gyro[0] - bias[0]) * dt, roll_acc, ALPHA);

α 取 0.98、采样 50 Hz，对应的交越频率约为 1 秒：比 1 秒快的变化交给陀螺，比 1 秒慢的交给加速度计。这恰好把"手晃一下产生的线性加速度"挡在了加速度计的通道之外，同时又让加速度计有机会在长时间尺度上把陀螺的漂移拉回来。

有两个细节值得单独说：

其一，混合要沿最短圆弧走，不能直接加权平均两个角度。 直接平均在 ±180° 边界上会出问题——两个角度一个是 179°、一个是 -179°，实际只差 2°，平均出来却是 0°。表现出来就是当机体翻过头顶时，角度会莫名其妙地弹回零。所以代码里先求出两者的最短角差再混合：

static float complementary(float gyro_angle, float accel_angle, float alpha)
{
	float diff = wrap_pi(accel_angle - gyro_angle);
	return wrap_pi(gyro_angle + (1.0f - alpha) * diff);
}

其二，dt 必须实测，不能假设。 代码里每一轮都用 k_uptime_get() 求出真实经过的时间：

now = k_uptime_get();
dt = (float)(now - last) / 1000.0f;
last = now;

因为滤波器是"吃时间"的——它靠 dt 把角速度积分成角度。如果假设 dt 恒为 20 ms，而实际因为某次总线阻塞变成了 23 ms，算出来的角度就是错的。更麻烦的是这种错误从表面上完全看不出来，只会让人觉得"这个 IMU 精度不行"。实测 dt 的成本只有一次减法，却能让整套系统对时序抖动免疫。

开机时还有两步准备工作：先静置 1 秒采 50 帧求陀螺零偏均值（不做这一步，yaw 会以每秒一度的速度持续漂移）；然后用第一帧加速度直接初始化 roll / pitch，避免开机后前一秒钟看着角度从零缓慢爬升。

4.3 显示刷新：一个必须解决的总线冲突

这是本项目软件设计中最关键的一处权衡。

IMU 和 OLED 共用一条 I2C2。SSD1306 的全屏刷新需要传输 1024 字节显存，在 400 kHz 下按每字节 9 个时钟（8 数据位 + 1 应答位）计算：

1024 × 9 / 400000 ≈ 23 ms

而采样周期只有 20 ms。也就是说，只要用常规的整帧刷新，一次刷屏就会完整地吃掉一个采样周期还不够。Zephyr 的 I2C 驱动内部有信号量互斥（i2c_max32.c 中的 k_sem lock），并发访问不会损坏数据，但采样线程会被实打实地阻塞 23 ms。

Zephyr 提供的 CFB（Character Frame Buffer）子系统用起来最省事，但它的 cfb_framebuffer_finalize() 正是一次性把整屏推下去。所以本项目放弃 CFB，自己维护 8×128 字节的软件显存，每个采样周期只推送一页：

128 × 9 / 400000 ≈ 2.9 ms

一个周期的工作量变成：读 IMU（约 16 字节，0.4 ms）+ 推一页（2.9 ms）≈ 3.3 ms，只占 20 ms 周期的 17%，余量充足。屏幕则每 8 个周期（160 ms）完整刷新一遍，等效刷新率 6.25 Hz，肉眼完全无从察觉。

唯一的例外是报警横幅——状态一旦翻转，就立即补推第 7 页，让横幅在一个周期内上屏，而不是等最多 8 个周期的轮转。这一次额外传输很罕见，不影响整体节拍。

同理，LED 的闪烁也没有放在采样循环里，而是独立成一个优先级 5 的线程。理由是一样的：任何 k_msleep 挤进采样循环都会拉长周期，进而污染滤波器的 dt。

4.4 报警判据设计

静态倾角判据用的是合成倾角，即机体 Z 轴偏离铅垂方向的夹角：

static float tilt_from_vertical(float roll, float pitch)
{
	float cos_tilt = cosf(roll) * cosf(pitch);
	/* 浮点舍入可能把结果推出 acosf 的定义域,返回 NaN 会污染后面所有比较 */
	if (cos_tilt > 1.0f)  cos_tilt = 1.0f;
	else if (cos_tilt < -1.0f) cos_tilt = -1.0f;
	return acosf(cos_tilt);
}

为什么不直接分别判断 roll 和 pitch 是否超过 60°？ 因为这样会漏掉对角方向的倾倒。当 roll 和 pitch 各为 45° 时，代入上式：

acos(cos45° × cos45°) = acos(0.7071 × 0.7071) = acos(0.5) = 60.00°

机体的合成倾角恰好就是 60°，已经到达报警阈值，而两个轴各自都还差着 15° —— 两个独立的 60° 判断谁都不会触发。倾角再大一些（各 50°）合成倾角就是 65.6°，报警仍然不会发生。用合成倾角就没有这个盲区，而且物理意义也更干净。

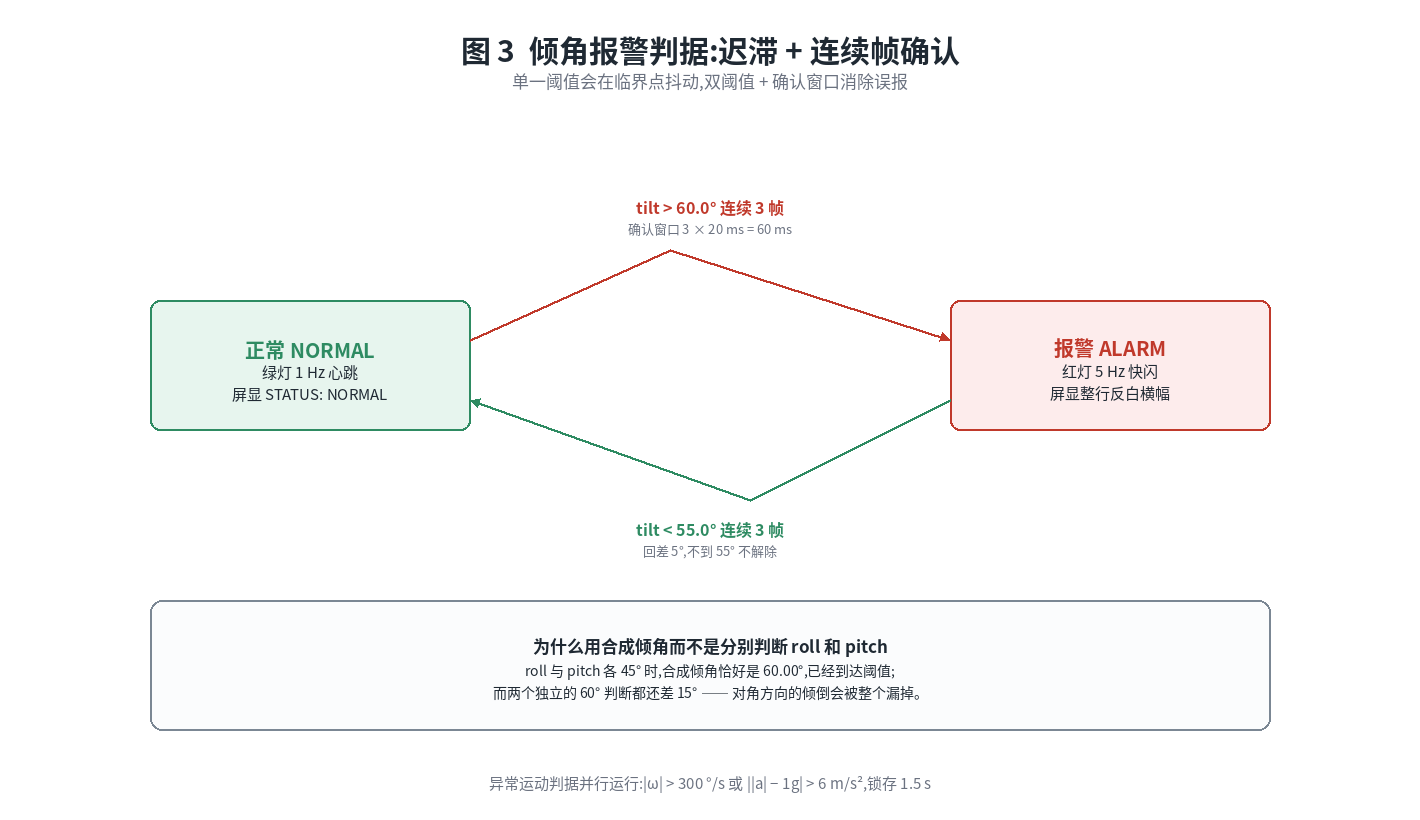

迟滞与确认窗口。 单一阈值在临界点会抖：把板子恰好停在 60°，光是噪声就足以让 LED 每秒闪烁好几次。所以采用双阈值——60° 触发、55° 才解除，5° 回差；再叠加连续 3 帧确认。确认窗口的代价是 3 × 20 ms = 60 ms 的额外延迟，对 1 秒的指标而言完全免费。

异常运动判据并行运行，这也是六轴里陀螺仪唯一独立发挥作用的地方。两条独立触发条件：任意轴角速度模长超过 300 °/s（剧烈旋转），或加速度模长偏离 1 g 超过 6 m/s²（自由落体或磕碰）。这类事件本质上是瞬态的，所以触发后锁存 1.5 秒——否则闪一帧就过去了，谁都看不见。

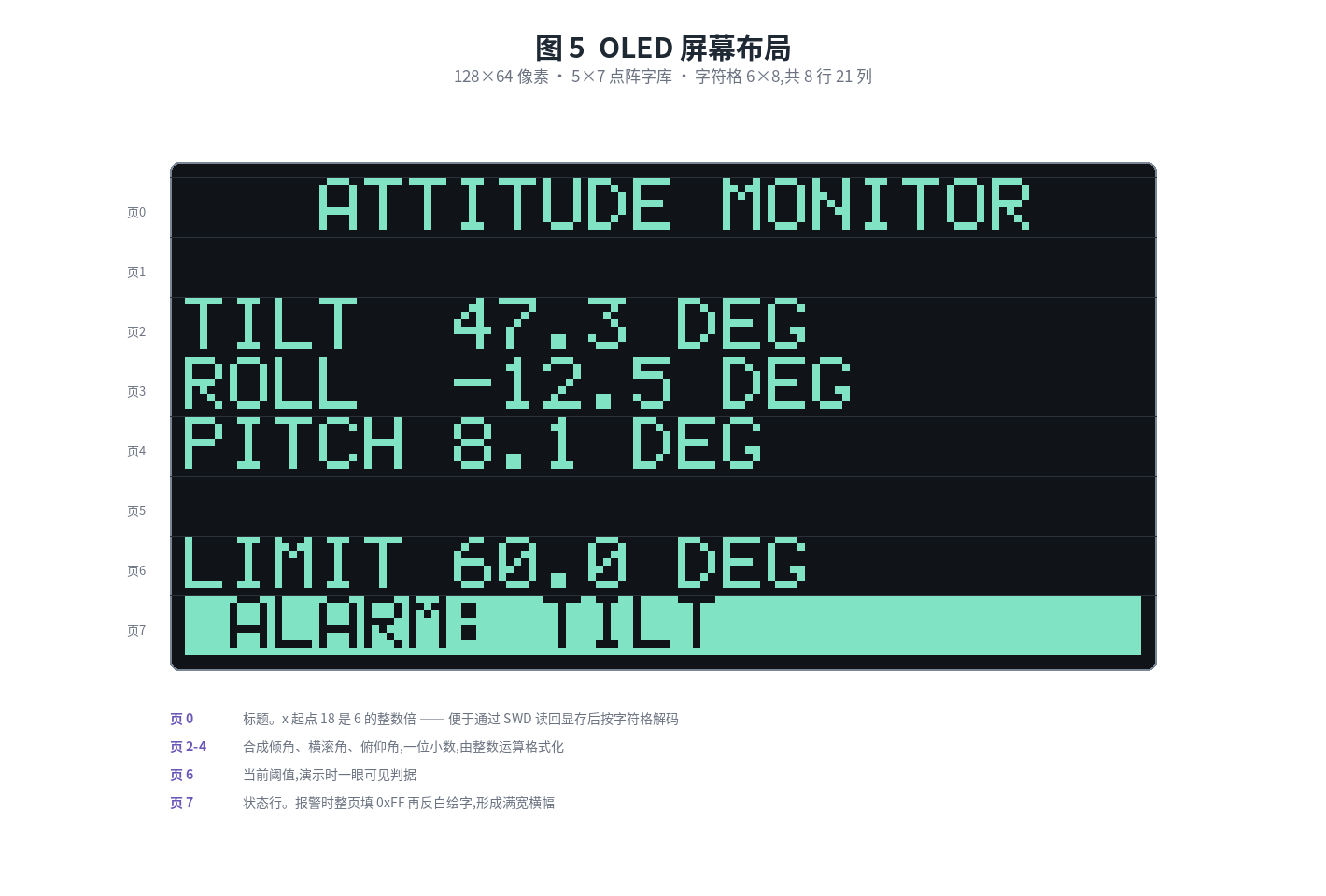

4.5 屏幕布局

字库沿用 5×7 点阵，字形之间留 1 列间隙，字符格 6×8 像素，正好等于 SSD1306 的一整页行高，一屏 8 行 × 21 列。字库的列字节格式是"bit0 在最上面"，与 SSD1306 页内的位序完全一致，因此渲染时可以把字形列字节直接写进显存，不需要任何位重排。

报警横幅采用整页填 0xFF 再反白绘字的做法，形成满宽白底黑字的效果。这里踩过一个小坑：最初只对文字本身反白，结果行尾剩余部分仍是黑的，屏幕上看起来像半截白块而不是一条横幅，视觉冲击力差很多。

五、原理图与 PCB 设计

本项目未设计专用 PCB，采用开发板 + 面包板 + 杜邦线搭建。接线关系已在 3.4 节列出，只有四根线，且 IMU 与 OLED 为并联关系。

需要说明的是，GY-521 类模块自带 LDO 和 4.7 kΩ 的 SDA/SCL 上拉电阻，OLED 模块同样自带上拉，因此无需外接任何上拉电阻。供电必须使用 3V3 而非 VUSB——后者只在 USB 线插着时有电，一旦切换到电池供电，5 V 供电的模块会立刻失效。

六、软件流程图、调试软件说明与关键代码

6.1 CodeFusion Studio 使用说明

本项目全程使用 ADI CodeFusion Studio 完成开发与调试。CFS 最有价值的部分是 System Planner ——它把 SoC 的外设分配、引脚复用、时钟树、内存分区几件事整合在一个图形界面里，改完直接生成 Zephyr 的 .overlay 和 .conf，省去了手写设备树时反复查数据手册核对引脚号的功夫。

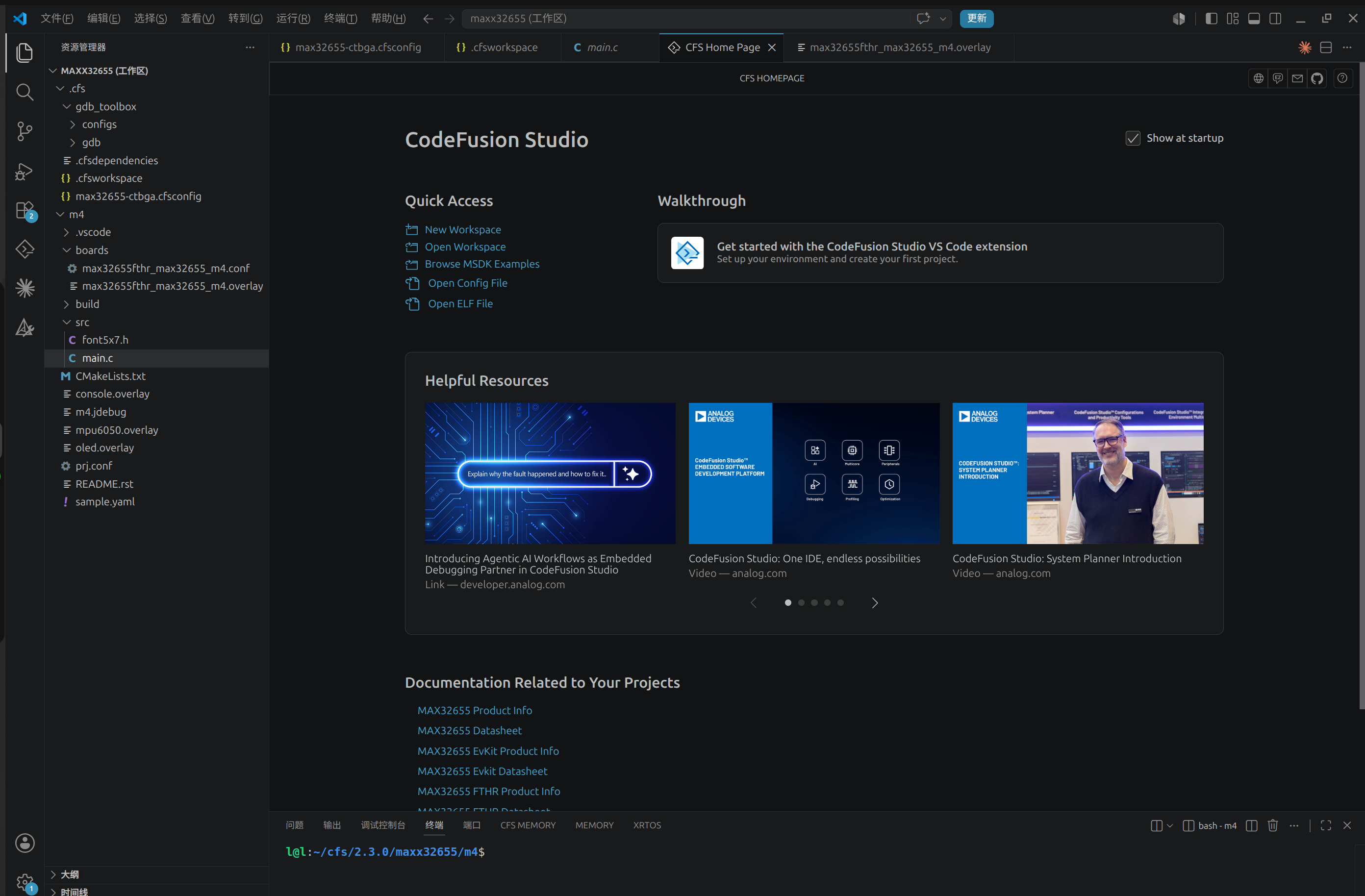

图 6　CodeFusion Studio 首页

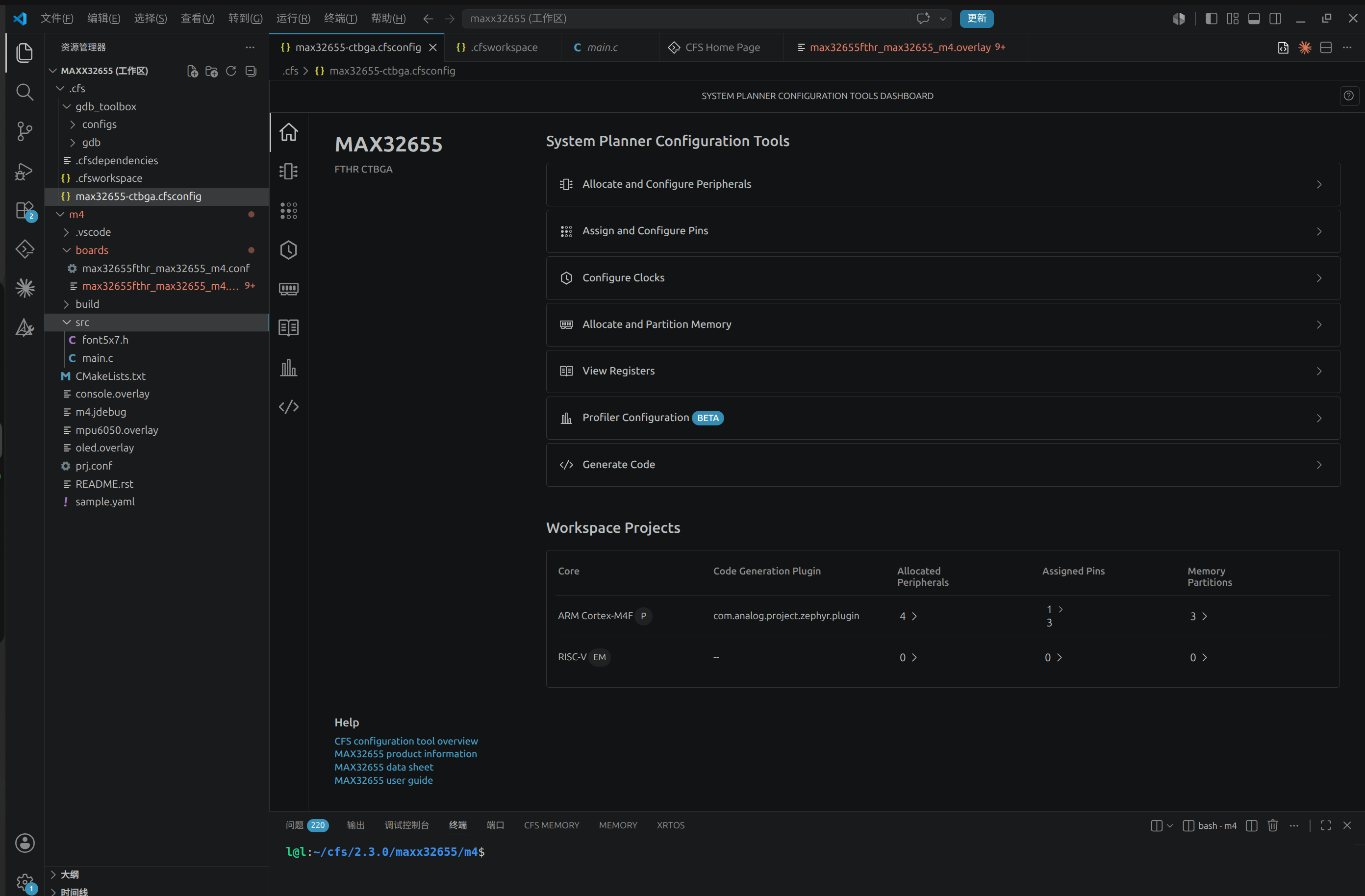

图 7　System Planner 配置总览。可以看到本工程使用 ARM Cortex-M4F 核，分配了 4 个外设、3 个内存分区

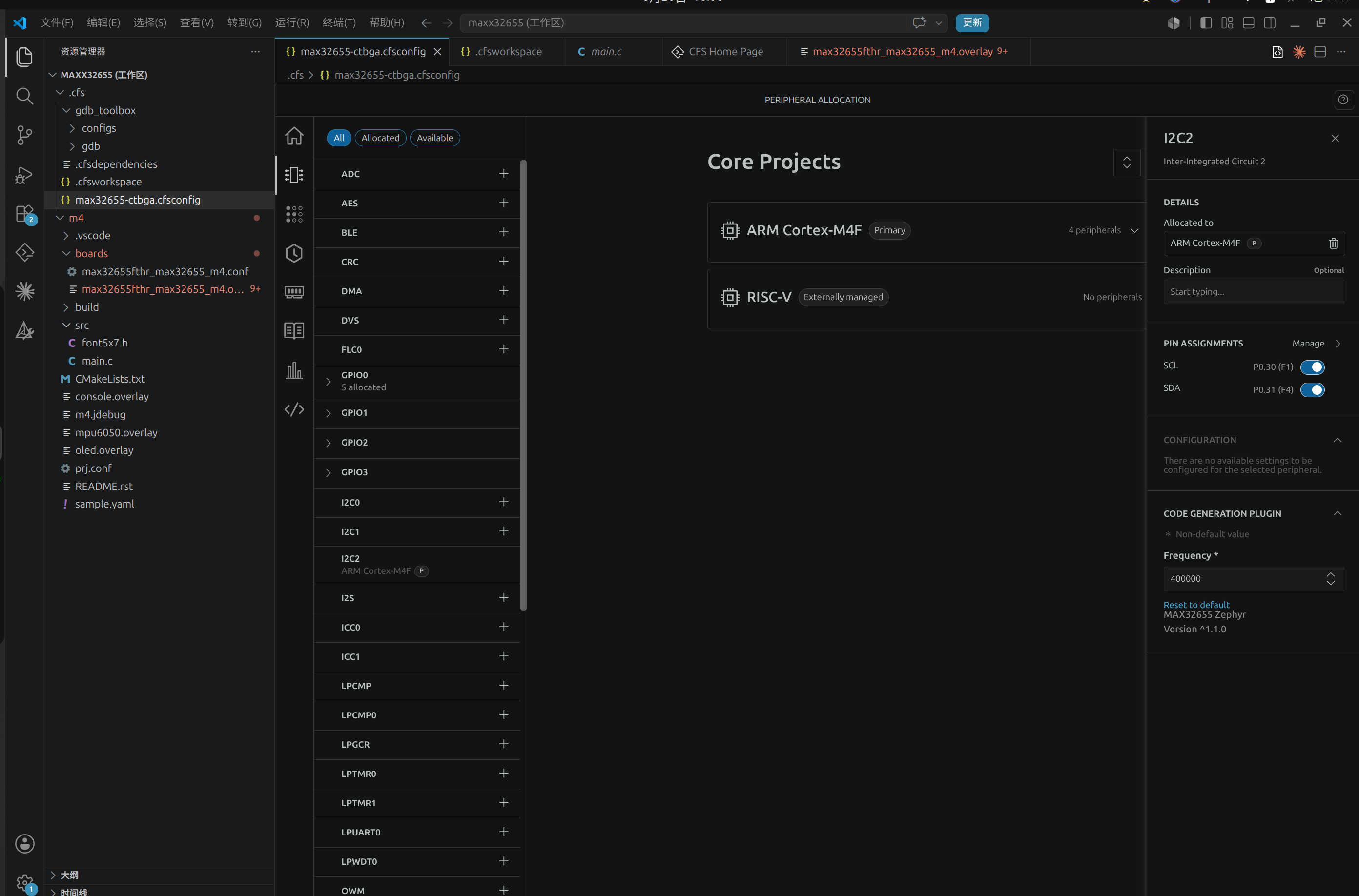

图 8　外设分配界面。I2C2 已分配给 ARM Cortex-M4F 核，GPIO0 分配了 5 个引脚

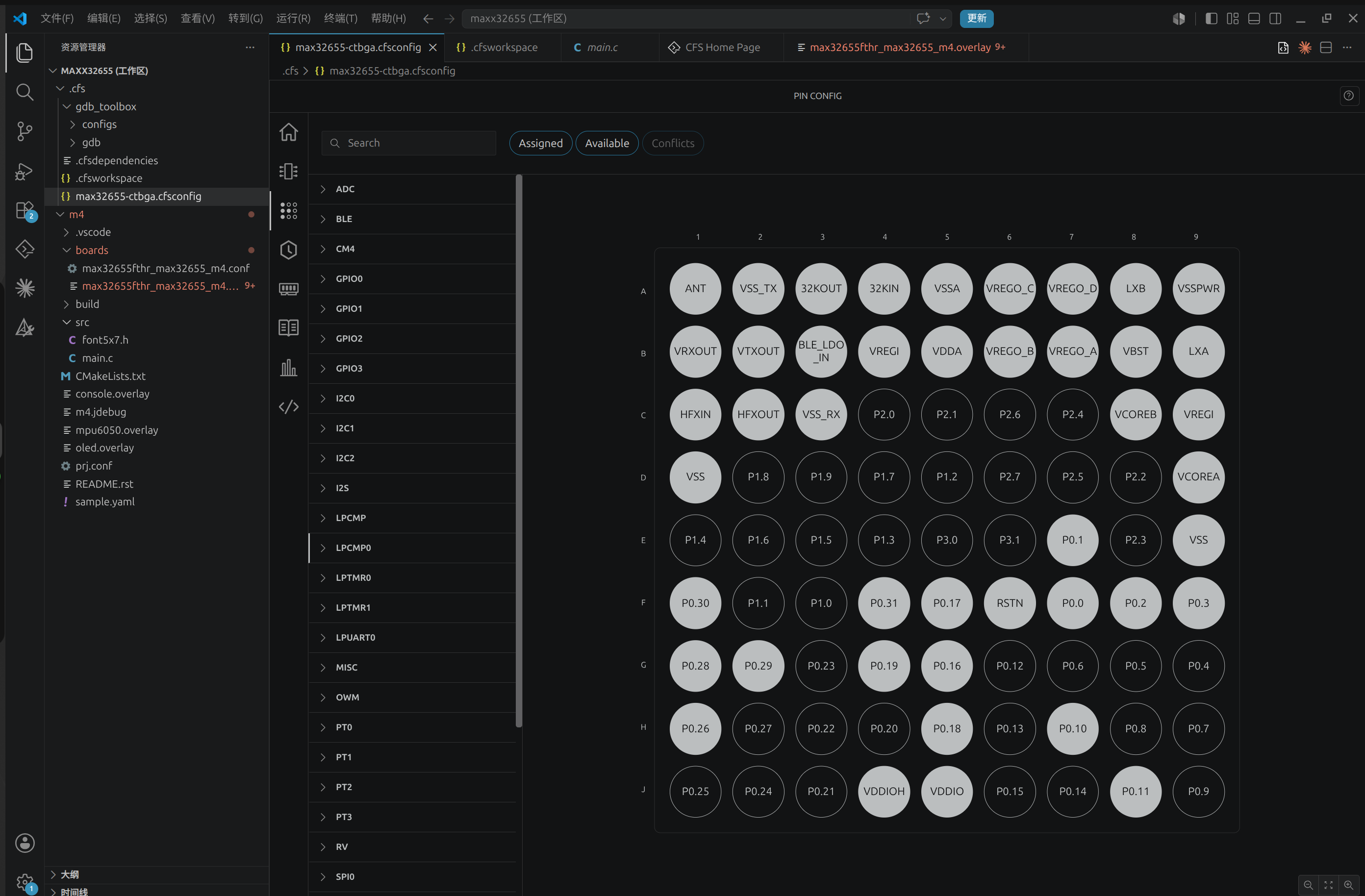

图 9　引脚分配界面。以 CTBGA 封装的实际焊球排布呈现，P0.30 / P0.31 即 I2C2 的 SCL / SDA

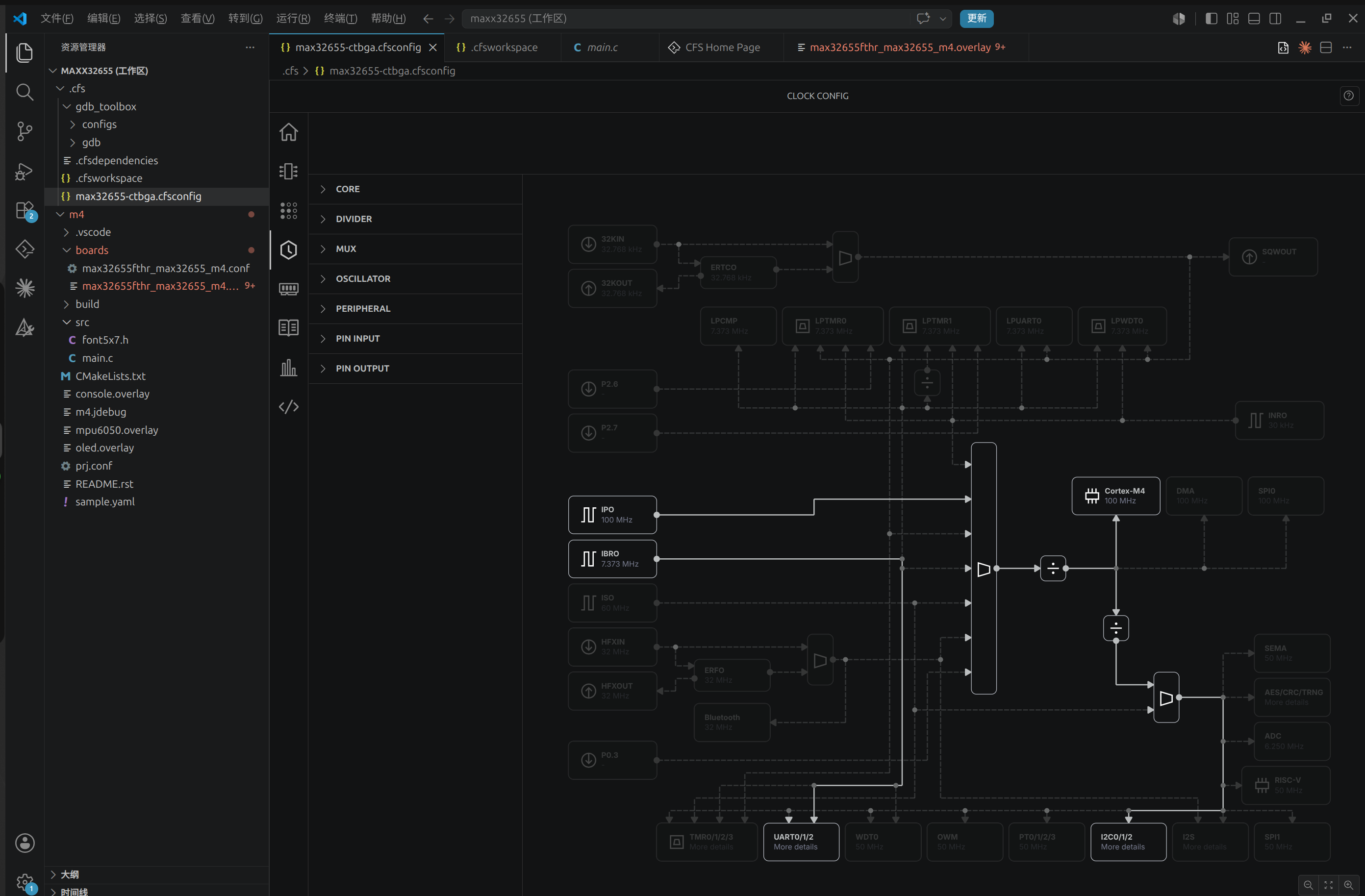

图 10　时钟树配置。IPO 100 MHz 经分频驱动 Cortex-M4，I2C0/1/2 挂在 50 MHz 的外设时钟上

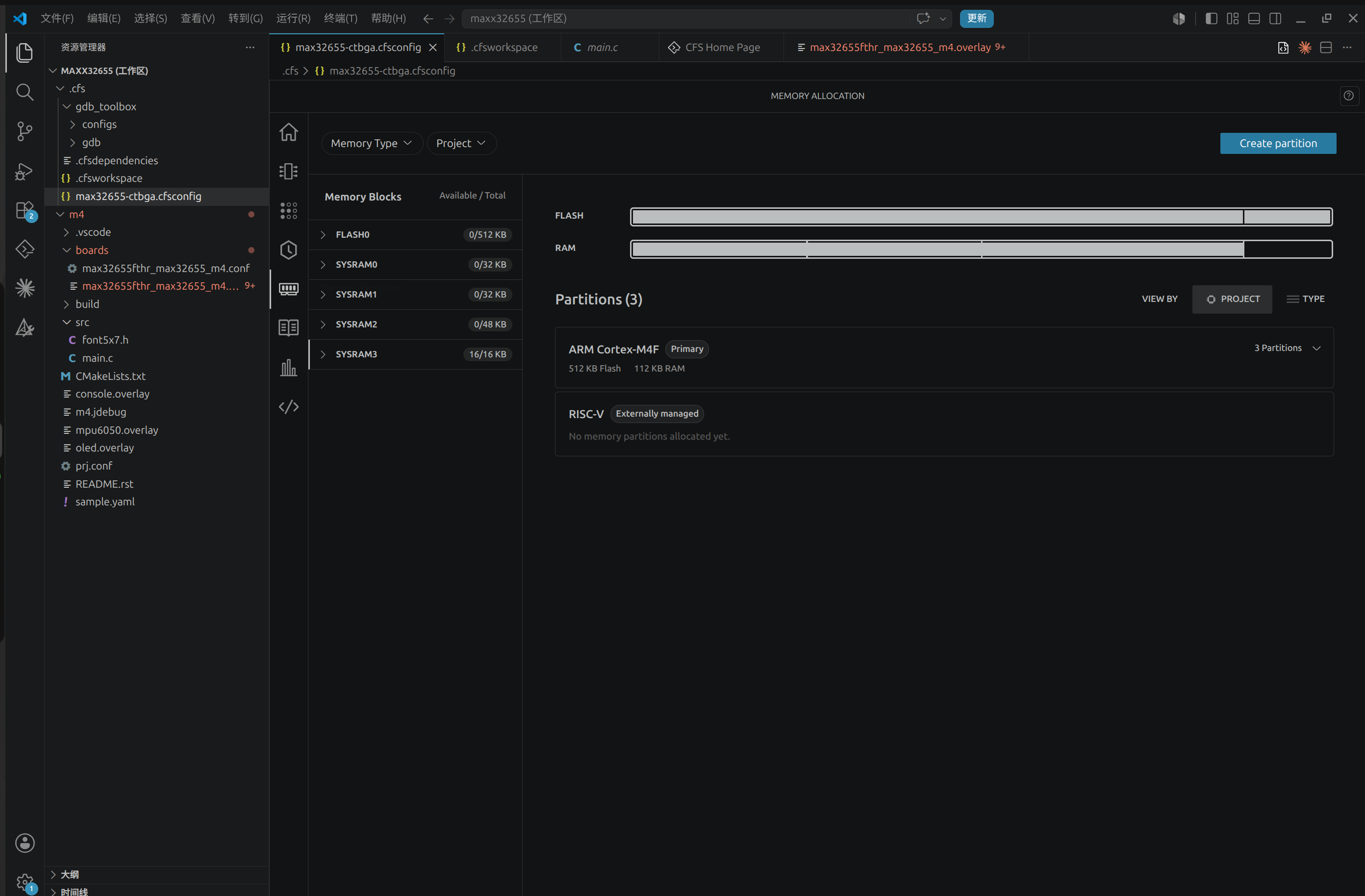

图 11　内存分区。FLASH0 512 KB、SYSRAM0~3 合计 128 KB

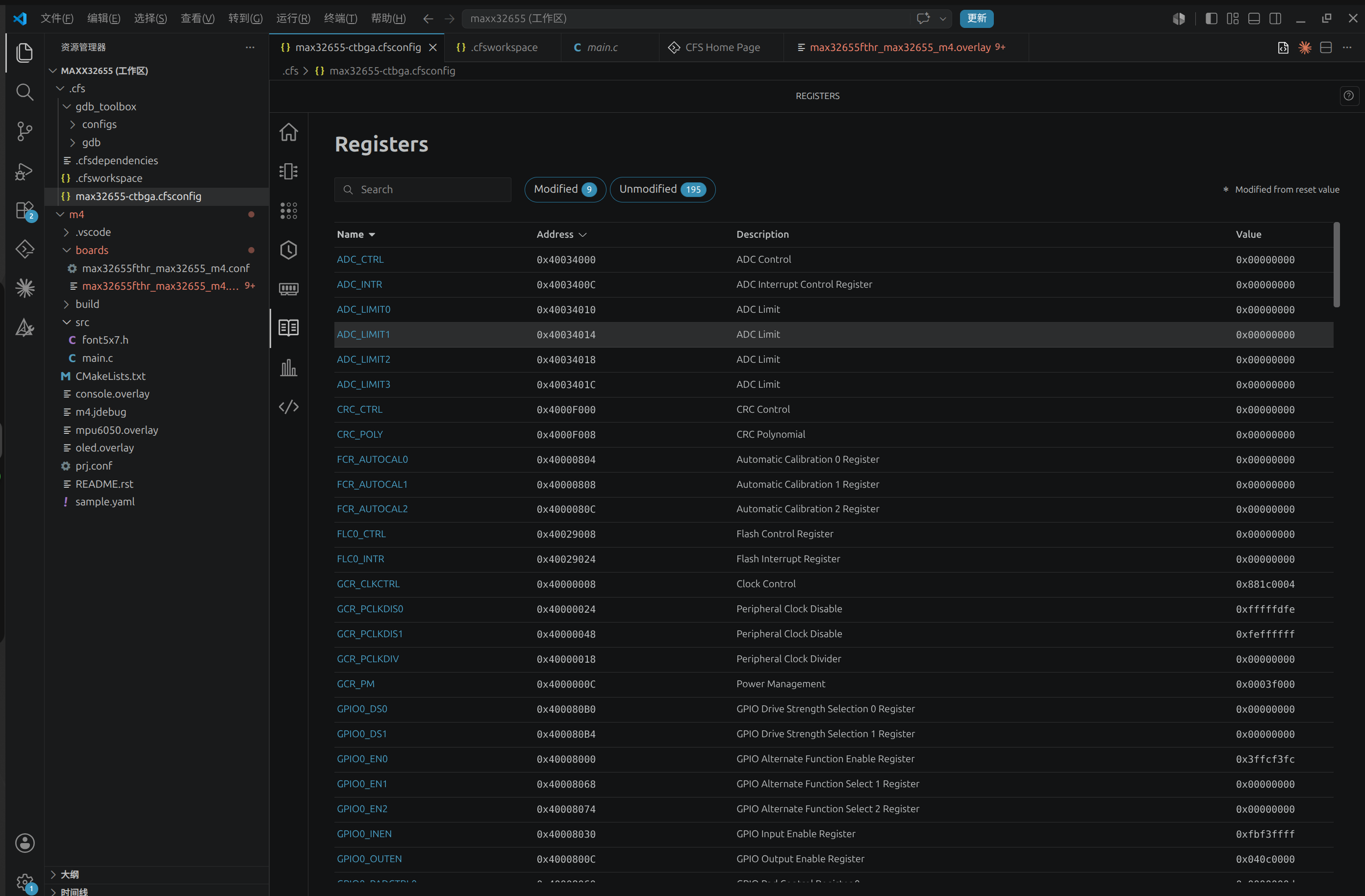

图 12　寄存器视图。可在线查看/比对全部外设寄存器的当前值与复位值，"Modified 9"表示有 9 个寄存器被改写。这个视图在第八节的串口故障排查中起了决定性作用

除了图形配置，CFS 集成的 GDB 工具箱（.cfs/gdb_toolbox/，含 fault-analyzer、thread-analyzer、heap-analyzer 等脚本）和 openocd 也是本项目重度依赖的部分——由于串口不可用，几乎所有的运行时验证都是通过 SWD 直接读目标内存完成的。

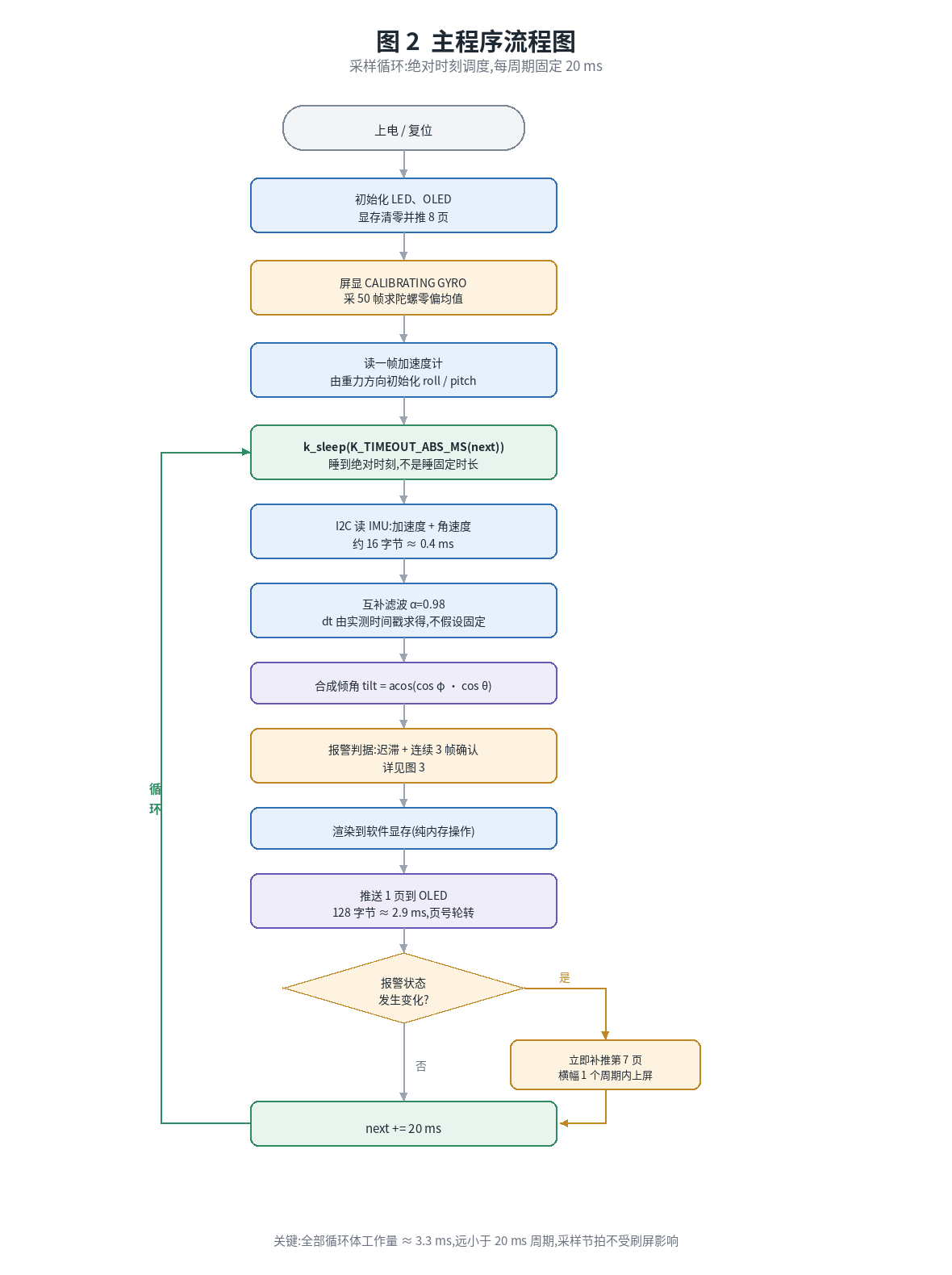

6.2 主程序流程图

6.3 关键代码说明

6.3.1 绝对时刻调度，守住 50 Hz

while (true) {
	/*
	 * 睡到绝对时刻,而不是睡固定时长。相对的 k_msleep() 是在活干完之后
	 * 才开始计时,于是传感器读取和刷屏的耗时会被累加到每一个周期上,
	 * 采样率会悄悄地低于它声称的 50 Hz。
	 */
	k_sleep(K_TIMEOUT_ABS_MS(next));
	next += SAMPLE_PERIOD_MS;
	...
}

这是保证采样率的核心。若写成 k_msleep(20)，实际周期会变成 20 ms + 循环体耗时（约 3.3 ms），即 43 Hz——直接低于题目 50 Hz 的要求，而且这个偏差不做测量根本发现不了。用绝对时刻，只要循环体耗时小于周期，节拍就是精确的。

6.3.2 陀螺零偏标定

for (int axis = 0; axis < 3; axis++) {
	bias[axis] = sum[axis] / CALIB_SAMPLES;
	if (fabsf(bias[axis]) > CALIB_MAX_RATE_RADPS) {
		printk("# gyro axis %d averaged %d mdeg/s while calibrating - "
		       "hold the board still and reset\n", axis, ...);
	}
}

静置 1 秒取 50 帧均值。同时做了一个健全性检查：静止的 IMU 也会有一点残余读数，但若均值超过约 5 °/s，说明标定期间板子在动，测出来的零偏是垃圾，此时给出提示。

6.3.3 报警状态机

/* 双向都要迟滞加确认 */
if (!tilt_alarm && tilt_deg > TILT_ALARM_ON_DEG) {
	tilt_streak++;
	if (tilt_streak >= ALARM_CONFIRM_SAMPLES) { tilt_alarm = true;  tilt_streak = 0; }
} else if (tilt_alarm && tilt_deg < TILT_ALARM_OFF_DEG) {
	tilt_streak++;
	if (tilt_streak >= ALARM_CONFIRM_SAMPLES) { tilt_alarm = false; tilt_streak = 0; }
} else {
	tilt_streak = 0;
}

/* 异常运动:此处用原始角速度,几个 mdeg/s 的零偏对 300 deg/s 的阈值毫无影响 */
gyro_dps  = vec3_norm(sample.gyro) * RAD_TO_DEG;
accel_mag = vec3_norm(sample.accel);
if (gyro_dps > SHOCK_GYRO_DPS ||
    fabsf(accel_mag - GRAVITY_MSS) > SHOCK_ACCEL_DEV_MSS) {
	shock_until = now + SHOCK_HOLD_MS;   /* 锁存 1.5 s */
}
alarm = tilt_alarm || (now < shock_until);

6.3.4 分页推屏

static void push_page(int page)
{
	struct display_buffer_descriptor desc = {
		.buf_size = FB_COLS, .width = FB_COLS, .height = 8, .pitch = FB_COLS,
	};
	display_write(oled, 0, page * 8, &desc, fb[page]);
}

/* 采样循环末尾 */
push_page(page);
page = (page + 1) % FB_PAGES;

/* 报警状态翻转时立即补推横幅页,不等轮转 */
if (alarm != alarm_prev) {
	push_page(7);
	alarm_prev = alarm;
}

6.3.5 一个容易忽略的浮点格式化陷阱

static void fmt_deg(char *buf, size_t len, float deg)
{
	int32_t tenths = (int32_t)lroundf(deg * 10.0f);
	const char *sign = "";
	if (tenths < 0) { tenths = -tenths; sign = "-"; }
	snprintf(buf, len, "%s%d.%d", sign, (int)(tenths / 10), (int)(tenths % 10));
}

角度显示没有用 %.1f，而是自己用整数拼出来。原因是：Zephyr 的 printk 走自家的 cbprintf，浮点支持由 CONFIG_CBPRINTF_FP_SUPPORT 控制；而 snprintf 走的是 picolibc，浮点支持是另一个独立的 Kconfig。于是会出现一种很别扭的情况——同样的 %.1f，在 printk 里正常，在 snprintf 里却原样打印出 %.1f。改用整数转换可以彻底绕开这个问题。

七、实物演示及说明

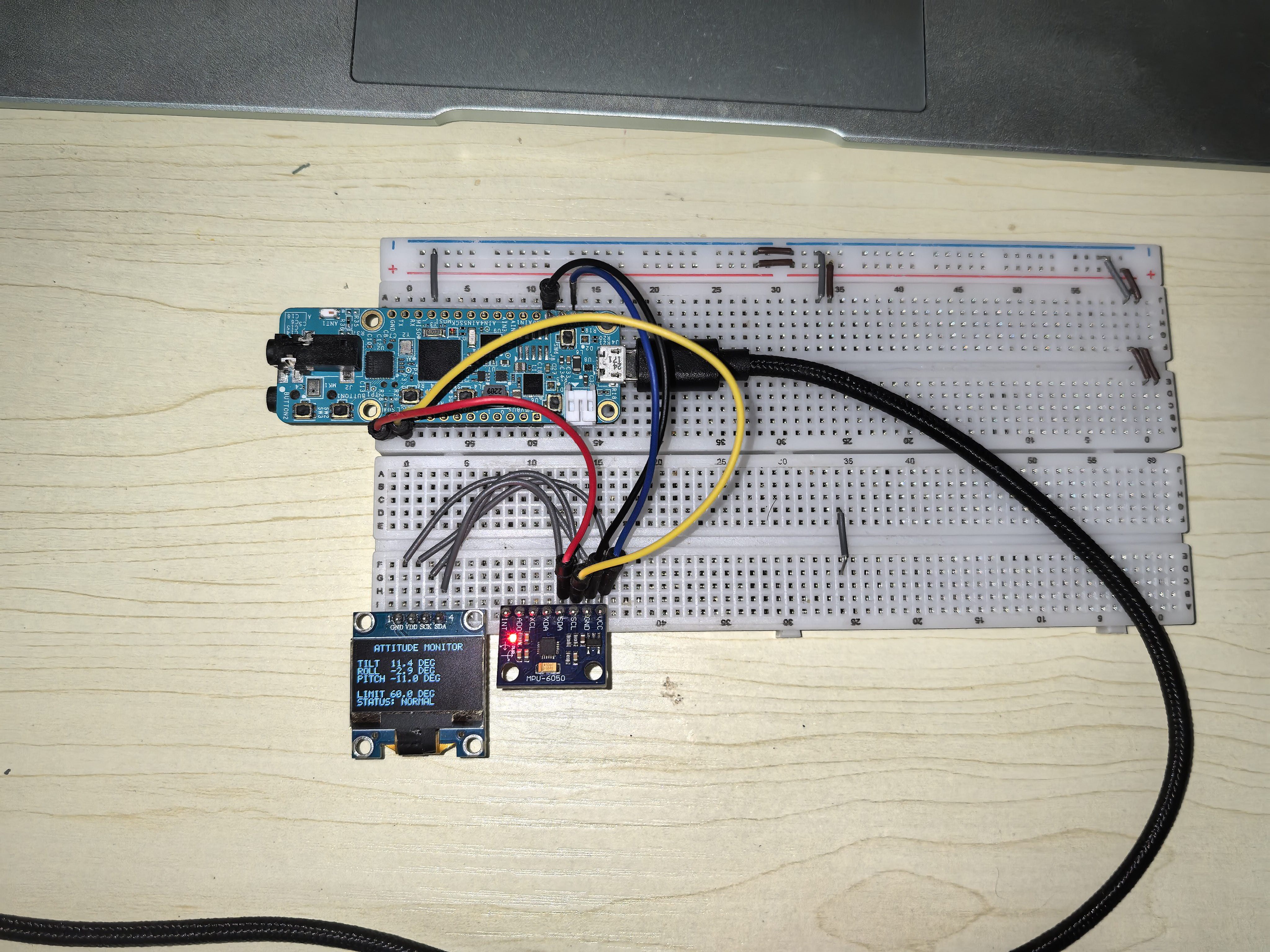

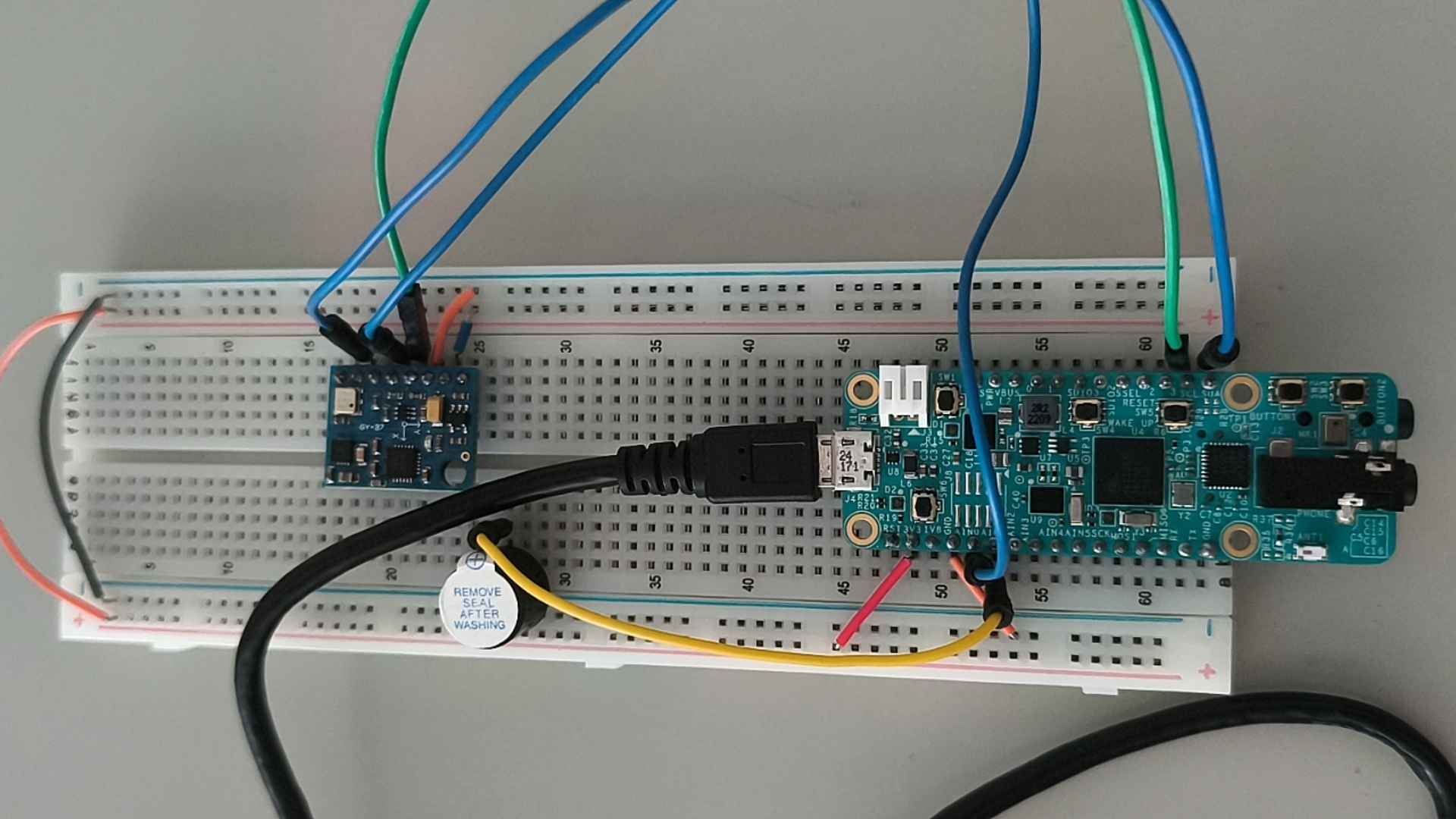

图 14　实物运行照片。OLED 正在显示 ATTITUDE MONITOR / TILT 11.4 DEG / ROLL -1.9 DEG / PITCH -11.0 DEG / LIMIT 60.0 DEG / STATUS: NORMAL，IMU 模块电源指示灯已点亮

7.1 I2C 总线扫描与器件确认

由于串口不可用，全部运行时验证通过 SWD 完成。先烧入一段临时的扫描固件，把结果写进全局变量，再用 openocd 读出来：

scan_done:     0x5ca40000     ← 扫描完成标志
scan_count:    0x00000002     ← 找到 2 个设备
scan_addrs:    3c 68 ...      ← OLED 0x3C, IMU 0x68
mpu_status:    0x00000000     ← WHO_AM_I 读取成功
mpu_who_am_i:  0x00000070     ← 0x70 = MPU-6500

这一步同时确认了三件事：两个器件都在总线上、地址不冲突、IMU 确实是 MPU-6500 而非丝印标注的 MPU-6050。

7.2 屏幕内容回读（SWD "远程截屏"）

软件显存 fb 是一个全局数组，因此可以用 SWD 把 1024 字节读出来，再用字库反查解码成文字。这套方法在没有串口的情况下等效于"远程截屏"：

+---------------------+
|   ATTITUDE MONITOR  |
|                     |
|TILT  9.5 DEG        |
|ROLL  -4.1 DEG       |
|PITCH -8.5 DEG       |
|                     |
|LIMIT 60.0 DEG       |
|STATUS: NORMAL       |
+---------------------+

这组数据还可以做数学自洽性校验。把屏上的 roll 和 pitch 代回合成倾角公式：

acos(cos(-4.1°) × cos(-8.5°)) = acos(0.99744 × 0.98902) = acos(0.98650) = 9.43°

与屏幕显示的 9.5° 吻合。这说明从传感器读取、互补滤波、倾角合成到渲染的整条链路都是正确的。

7.3 报警功能实测

通过 SWD 每秒采样一次倾角文本与报警标志，同时手动倾斜板子，实测结果：

其中 64.0° 这一行是最能说明设计意图的：如果只用单一的 60° 阈值，此刻就该解除报警了；而迟滞设计让它一直保持到 55° 以下才解除，从根本上杜绝了临界点的反复跳变。

异常运动判据也在测试中被触发过一次：当时倾角只有 5.2°（远低于阈值），横幅显示 ALARM: MOTION，1.5 秒锁存到期后自动恢复 STATUS: NORMAL。

八、遇到的难点及解决方法

难点一：CFS 生成的配置文件会被覆盖，而 app.overlay 又不生效

CFS 的 System Planner 生成的是 boards/max32655fthr_max32655_m4.overlay 和同名 .conf，文件头明写"generated using CodeFusion Studio"。只要在图形界面里再改一次配置，这两个文件就会被重新生成，手工添加的内容会被静默抹掉。

自然的想法是把自己的设备树节点写进 app.overlay。但实测无效。翻 Zephyr 的 cmake/modules/configuration_files.cmake 才发现，overlay 的查找逻辑是 if / else 而不是叠加：

if(NOT DEFINED DTC_OVERLAY_FILE)
  zephyr_file(CONF_FILES ${APPLICATION_CONFIG_DIR}/boards DTS DTC_OVERLAY_FILE ...)
endif()
if(NOT DEFINED DTC_OVERLAY_FILE)          # ← 只有前面没找到才会走到这里
  zephyr_file(... NAMES "app.overlay" ...)
endif()

也就是说，只要 boards/<board>.overlay 存在，app.overlay 根本不会被读取。

解决办法是改用 EXTRA_DTC_OVERLAY_FILE——它是在 DTC_OVERLAY_FILE 之后追加的，优先级更高，且 CFS 不会碰它：

list(APPEND EXTRA_DTC_OVERLAY_FILE "${CMAKE_CURRENT_SOURCE_DIR}/mpu6050.overlay")
list(APPEND EXTRA_DTC_OVERLAY_FILE "${CMAKE_CURRENT_SOURCE_DIR}/oled.overlay")
list(APPEND EXTRA_DTC_OVERLAY_FILE "${CMAKE_CURRENT_SOURCE_DIR}/console.overlay")

这样 IMU、OLED 和串口修正各自独立成文件，与 CFS 的生成物完全隔离，两边都不互相干扰。

难点二：串口输出的排查——RX 正常而 TX 全是乱码

这是本项目耗时最长、也最有收获的一段。

症状：串口每收到一个字符，主机侧就得到一个固定的 0x2A（字符 *），换任何波特率这个字节值都不变。

这个症状极具误导性，看起来就是典型的波特率不匹配。但按下面的顺序逐条排除后，结论完全不同：

第一步，排除自己的代码。 新建一个工程，烧入 CFS 原版未经任何修改的 echo_bot 示例——一模一样地复现。这一步把所有自己写的代码和 overlay 都洗清了。

第二步，发现 RX 是好的。 echo_bot 会回显收到的整行。主机发送 hello\r\n（7 字节），收到 13 字节——而 Echo: hello\r\n 恰好就是 13 个字符。这说明目标板正确地解析了主机发来的一整行，RX 方向完全正常。

这一条的推论极强：RX 和 TX 共用同一个波特率发生器。RX 能正常工作，就证明波特率是对的。至此波特率彻底无罪。

第三步，用寄存器视图核对 MCU 侧配置。 通过 SWD 读取实际寄存器值：

• GCR_CLKCTRL：SYSCLK_SEL = 4（IPO 100 MHz）、SYSCLK_DIV = 0（÷1），故 PCLK = 50 MHz
• UART0 CTRL = 0x00088c01：CHAR_SIZE = 3（8 位）、STOPBITS = 0（1 位）、PAR_EN = 0（无校验）、BCLKSRC = 0（PCLK）、BCLKRDY = 1
• UART0 CLKDIV = 434：50 MHz ÷ 434 = 115,207 baud，与目标 115200 的误差仅 0.006%

MCU 侧挑不出任何毛病。

第四步，把 TX 引脚交给 GPIO 直接驱动。 写了一段测试固件，把 P0_1 配成普通 GPIO 输出，分四个阶段：静态高 3 秒、静态低 3 秒、1 ms 方波 3 秒、软件模拟 UART 3 秒。同时用 SWD 确认引脚状态：EN0 = 0xffffffff（已归 GPIO）、OUTEN = 0x2（已使能输出）、PC 在 Flash 区间（固件在跑）。

结果：30 秒内 DAPLink 一个字节都没收到，连 3 秒里约 1500 个低脉冲的方波都收不到。

结论：UART 外设驱动该引脚时每字符产生一个固定字节，GPIO 驱动同一引脚时却完全收不到——这两件事无法同时用"P0_1 到 DAPLink 之间是一根正常导线"来解释。问题出在板级硬件，固件层面无解。

应对：既然题目允许"OLED 或 PC 端"二选一，就把显示彻底转到 OLED 上；调试则改用 SWD 直读内存（第七节的"远程截屏"就是这么来的）。SWD 通道全程零故障，几十次烧录和寄存器读写没失败过。

排查过程中还顺带修正了 CFS 相对上游板级 dts 的两处偏离，虽然都不是病根，但都是实实在在的配置错误：

难点三：CONFIG_LOG_PRINTK 会打断高速数据流

这个坑是在数据流还没跑起来之前就预先发现并规避掉的。

只要开启了 CONFIG_LOG=y，CONFIG_LOG_PRINTK 默认就是 y——此时 printk() 不再直接写 console 驱动，而是进入 deferred 日志缓冲区，由日志线程转发。配合默认的 CONFIG_LOG_MODE_OVERFLOW=y，缓冲区满了会丢弃旧消息，并往输出流里插一行 --- N messages dropped ---。

50 行/秒的数据流几秒钟就能撑爆这个缓冲区。插进来的这行英文提示会正好落在某一帧 CSV 的中间，把上位机的解析彻底打乱。而且症状很有欺骗性——串口里看起来"大部分数据是好的"，很容易被误判成波特率或线材问题。

解决办法是 CONFIG_LOG_PRINTK=n，让 printk 同步走 console 驱动。日志本身可以保留（CONFIG_LOG_DEFAULT_LEVEL=1 只留 error），两者并不冲突。

难点四：IMU 型号与丝印不符

模块丝印是 MPU-6050，实测 WHO_AM_I = 0x70（MPU-6500）。这件事的教训是：模块丝印不可信，上电后读 ID 寄存器确认才算数。

好在 Zephyr 驱动同时支持这两颗芯片，代码无需改动。但如果换成一个只认 0x68 的驱动，初始化就会直接失败，而错误信息（"Invalid chip ID"）与丝印之间的矛盾会让人相当困惑。

难点五：总线争用导致采样率悄悄下降

已在 4.3 节详述。核心是：整帧刷屏 23 ms > 采样周期 20 ms，若直接使用 CFB 会让实际采样率跌到 50 Hz 以下。改为分页推送后，单周期总耗时降到约 3.3 ms，余量 83%。

这个问题的隐蔽之处在于，即使采样率掉下去了，屏幕上的角度看起来依然是"对"的——因为 dt 是实测的，滤波器算出来的角度不会错，错的只是"50 Hz"这个指标本身。如果不专门去测量，很容易在报告里写下一个自己都没验证过的数字。

九、心得体会

这个项目从功能上说并不复杂——读传感器、滤波、显示、判阈值报警，四件事。但真正做下来，花在"功能"上的时间可能只占三成，剩下七成都在跟各种不那么显眼的工程细节较劲。回头看，几个体会：

第一，症状和病因之间的距离，往往比想象的远。 串口那个 0x2A，从第一眼看到就像是波特率错了。如果顺着这个直觉一路调下去，可以浪费掉无限多的时间。真正让排查收敛的不是尝试更多波特率，而是那个"RX 是好的"的观察——因为 RX 和 TX 共用一个波特率发生器，这一条观察一次性排除了整个假设空间。找到一个能一刀切开假设空间的实验，比做十个模糊的实验有用得多。

第二，"看起来对"是最危险的状态。 本项目里至少有三处属于这一类：dt 若假设为固定值，角度会错但看不出来；采样率若掉到 43 Hz，屏幕显示依然正常；日志缓冲区溢出插入的提示行，串口里看着"大部分是好的"。这几个问题的共同点是，它们都不会报错、不会崩溃，只会让指标悄悄地不达标。所以关键指标必须去测，不能靠推理。

第三，没有串口不等于没法调试。 串口坏掉之后，被迫改用 SWD 直接读目标内存，结果反而发展出了一套挺好用的方法：把软件显存读出来用字库反解成文字，等效于"远程截屏"；把报警标志和倾角文本每秒采样一次，等效于"实时监视"。这些验证甚至比看串口打印更直接——因为读的是固件真实的内存状态，不经过任何格式化和传输环节。约束有时候会逼出更好的工具。

第四，关于 CodeFusion Studio。 System Planner 是它最有价值的部分，把外设分配、引脚复用、时钟树、内存分区整合在一个界面里，对 MAX32655 这种引脚复用关系复杂的片子帮助很大——尤其是引脚视图直接按 CTBGA 的实际焊球排布呈现，比对着数据手册的表格找引脚直观太多。寄存器视图在排查串口问题时也起了决定性作用，能直接看到哪些寄存器被改写、当前值是多少。

一点使用上的建议：CFS 生成的 .overlay / .conf 会被重新生成覆盖，但这一点在界面上没有足够醒目的提示，第一次遇到时很容易把手写的配置弄丢。如果能在生成文件里加一段更明确的警告，或者提供一个官方推荐的"用户自定义配置"入口（类似本项目用的 EXTRA_DTC_OVERLAY_FILE），体验会更好。另外 CFS 生成的配置对 uart0 做了两处与上游板级 dts 不一致的改动（时钟源和引脚电平轨），建议核对一下默认值的选取逻辑。

最后，感谢 ADI 和硬禾科技提供这次机会。这块 MAX32655FTHR 虽然在串口上给我制造了不少麻烦，但也正因为如此，这个项目做下来学到的东西比一个"一次就通"的项目多得多。
