MAX32655FTHR基于MPU6050六轴姿态检测系统项目总结报告

一、选择完成的任务

所选任务：基于MAX32655FTHR开发板完成外部传感器驱动设计，实现MPU6050六轴惯性传感器的数据采集与中断读取功能。

本项目以Analog Devices（ADI）公司的MAX32655FTHR开发板作为核心控制平台，通过I2C总线连接MPU6050六轴惯性传感器，实现对加速度、角速度以及温度数据的实时采集。同时利用MPU6050内部的数据就绪中断功能，通过GPIO中断方式通知主控读取传感器数据，实现更加高效的数据采集方案。

项目主要完成内容包括：

（1）完成MAX32655FTHR开发环境搭建，并使用CodeFusion Studio™进行工程创建、配置、编译及下载调试；

（2）完成MAX32655 GPIO、UART、I2C外设初始化；

（3）完成MPU6050底层驱动开发，实现WHO_AM_I设备检测、寄存器配置以及传感器数据读取；

（4）配置MPU6050 DATA_READY中断，通过P2.0 GPIO输入实现传感器数据更新触发；

（5）通过UART输出调试信息，实现系统运行状态和数据读取状态验证。

二、项目整体介绍

随着智能设备、机器人、无人系统以及可穿戴设备的发展，惯性测量单元（IMU）已经成为获取运动状态的重要传感器。其中，MPU6050集成了三轴加速度计和三轴陀螺仪，可以测量物体在空间中的运动变化，被广泛应用于姿态检测、运动追踪、智能控制等领域。

本项目设计了一套基于MAX32655FTHR和MPU6050的六轴运动检测系统。系统通过MAX32655作为主控制器，负责完成传感器通信、数据处理以及状态输出。MPU6050通过I2C接口与主控连接，主控周期性读取传感器内部寄存器数据，并通过UART接口将调试信息发送至PC端。

为了提高系统实时性，项目没有采用传统的固定周期轮询方式，而是利用MPU6050提供的数据就绪中断。当MPU6050完成一次新的数据采样后，会通过INT引脚输出高电平脉冲，触发MAX32655 GPIO中断。主控接收到中断信号后，再执行数据读取操作，从而降低CPU无效等待时间，提高系统运行效率。

三、硬件介绍

1. MAX32655FTHR开发板

MAX32655FTHR是Analog Devices推出的一款低功耗微控制器开发平台，核心芯片为MAX32655 MCU。

主要特点包括：

ARM Cortex-M4F内核；
支持浮点运算；
丰富GPIO资源；
支持I2C、SPI、UART等通信接口；
集成BLE无线通信能力；
适用于智能传感、医疗设备、工业控制等应用。

本项目中MAX32655主要负责：

（1）初始化系统时钟及外设；

（2）通过I2C2接口控制MPU6050；

（3）通过GPIO中断响应传感器事件；

（4）通过UART输出调试信息。

MAX32655FTHR开发板的图像结果

2. MPU6050六轴惯性传感器

MPU6050是一款集成三轴加速度计和三轴陀螺仪的惯性测量单元。

主要参数：

工作电压：3.3V；
通信方式：I2C；
加速度计：三轴；
陀螺仪：三轴；
内置温度传感器；
支持数据就绪中断。

本项目使用MPU6050完成：

X/Y/Z方向加速度检测；
X/Y/Z方向角速度检测；
芯片温度读取；
数据更新中断输出。

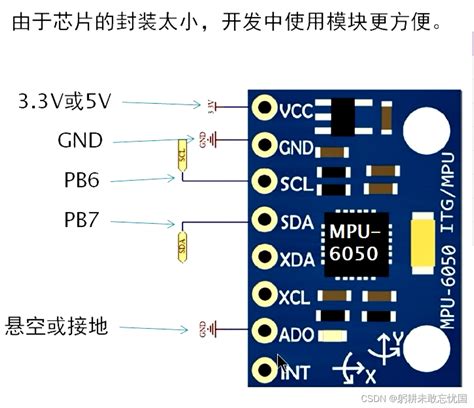

MPU6050六轴惯性传感器的图像结果

3. UART调试接口

项目使用MAX32655 UART0作为调试通信接口。

配置参数：

波特率：115200；
数据位：8 bit；
停止位：1 bit；
无校验。

UART主要用于输出：

MAX32655 MPU6050 START

MPU6050 OK

DATA READY

等系统运行状态。

四、系统方案框图与设计思路

1. 系统方案框图

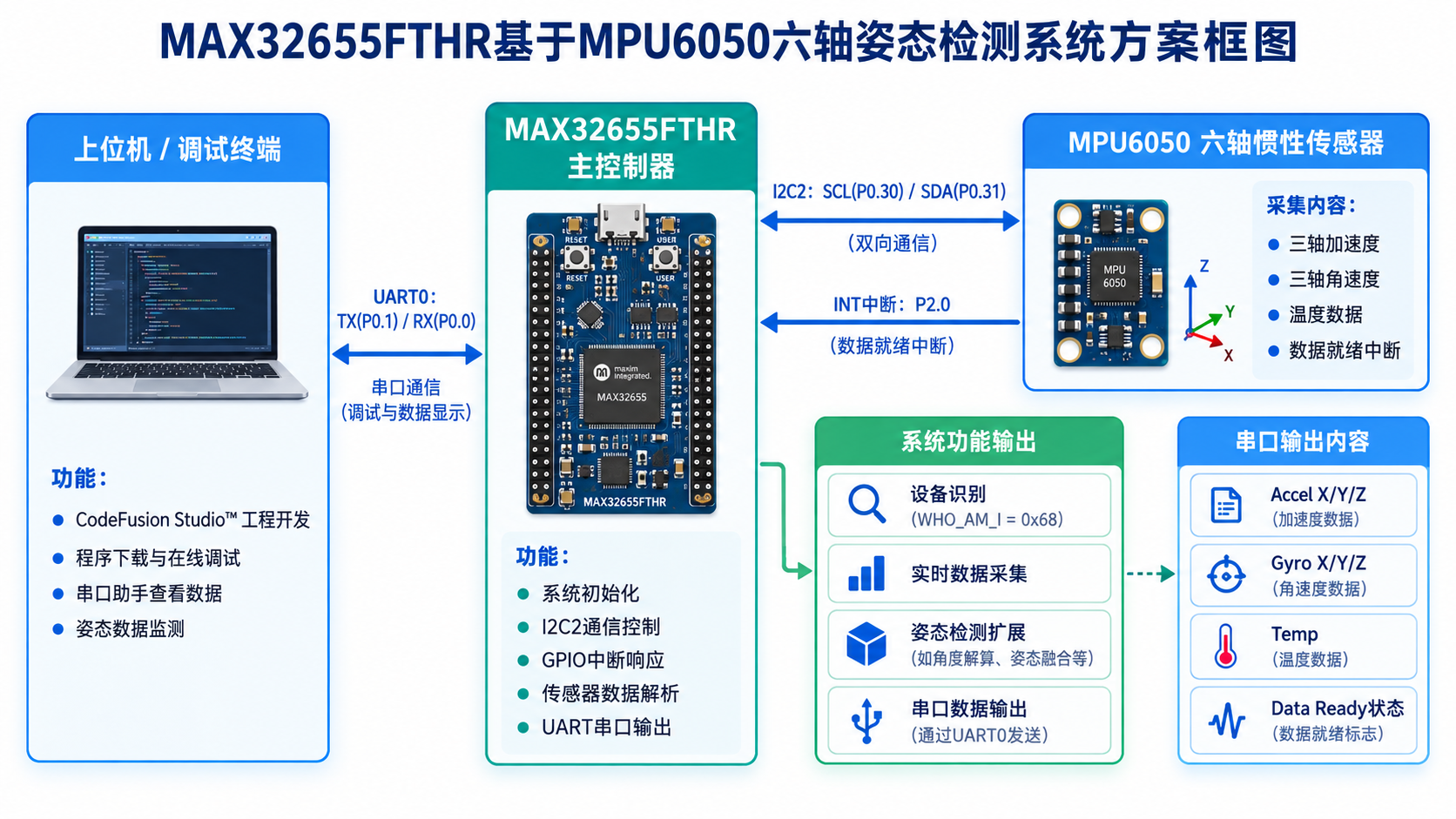

ChatGPT Image 2026年9月20日 10_35_40.png

图1：系统方案框图

2. 系统设计思路

系统设计采用模块化的软件结构：

第一层为硬件驱动层，包括GPIO、UART以及I2C初始化；

第二层为传感器驱动层，实现MPU6050寄存器访问和数据解析；

第三层为应用层，通过中断事件控制数据读取流程。

系统工作流程如下：

MAX32655启动后完成GPIO、UART、I2C初始化；
主控通过I2C读取MPU6050 WHO_AM_I寄存器；
判断返回值是否为0x68，确认设备连接正常；
清除MPU6050睡眠模式；
开启DATA_READY中断；
等待MPU6050产生数据更新信号；
GPIO中断触发后读取14字节传感器数据；
UART输出运行状态。

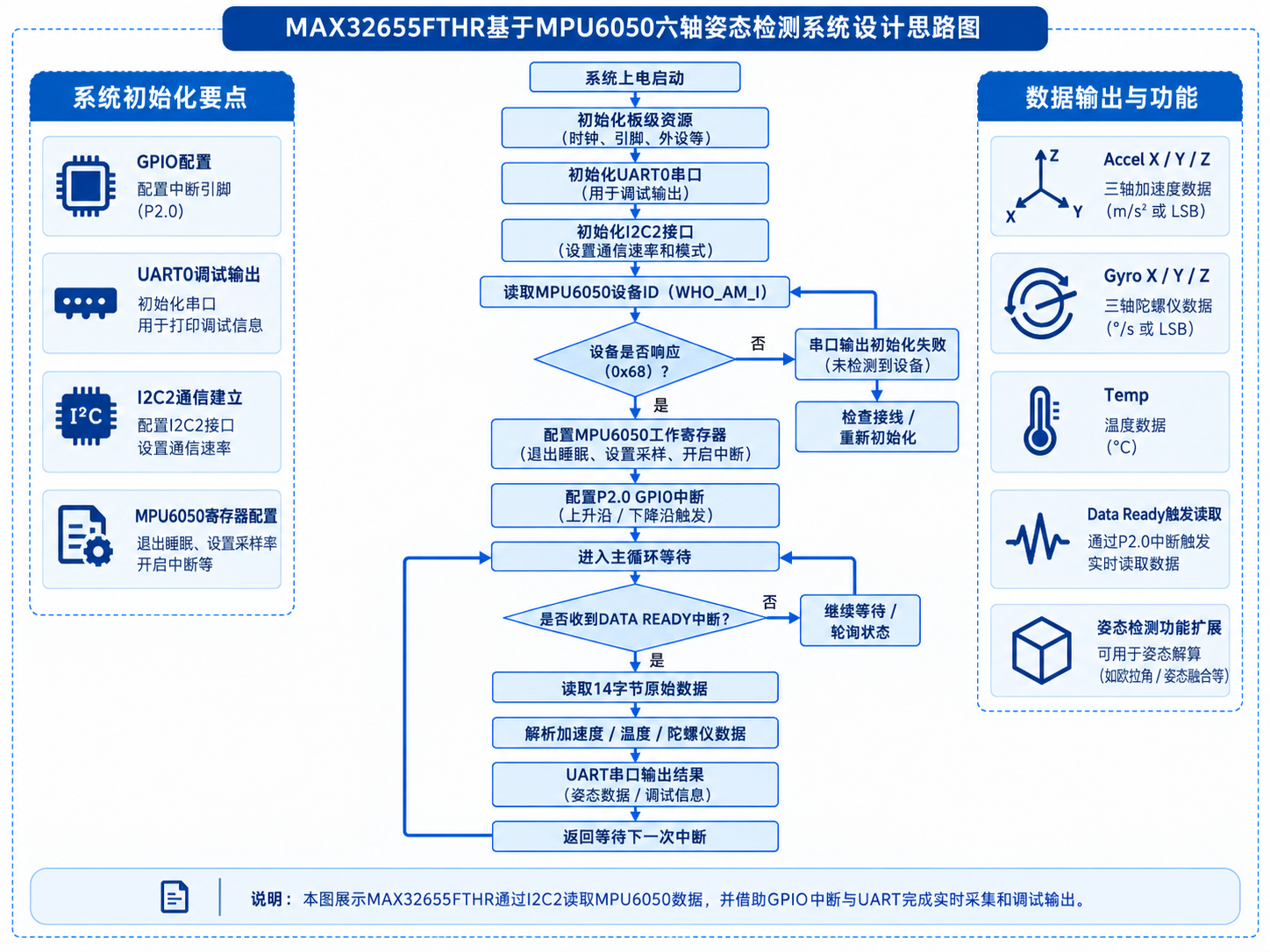

ChatGPT Image 2026年9月20日 10_35_47.png

图2：系统设计思路图

五、原理图及PCB设计

本项目主要采用MAX32655FTHR官方开发板完成实验，因此未额外设计PCB。

硬件连接如下：

模块	MAX32655引脚	功能
UART0_RX	P0.0	串口接收
UART0_TX	P0.1	串口发送
I2C2_SCL	P0.30	I2C时钟
I2C2_SDA	P0.31	I2C数据
MPU6050_INT	P2.0	外部中断输入

图3：硬件连接图

六、软件流程及开发环境说明

1. 软件流程图

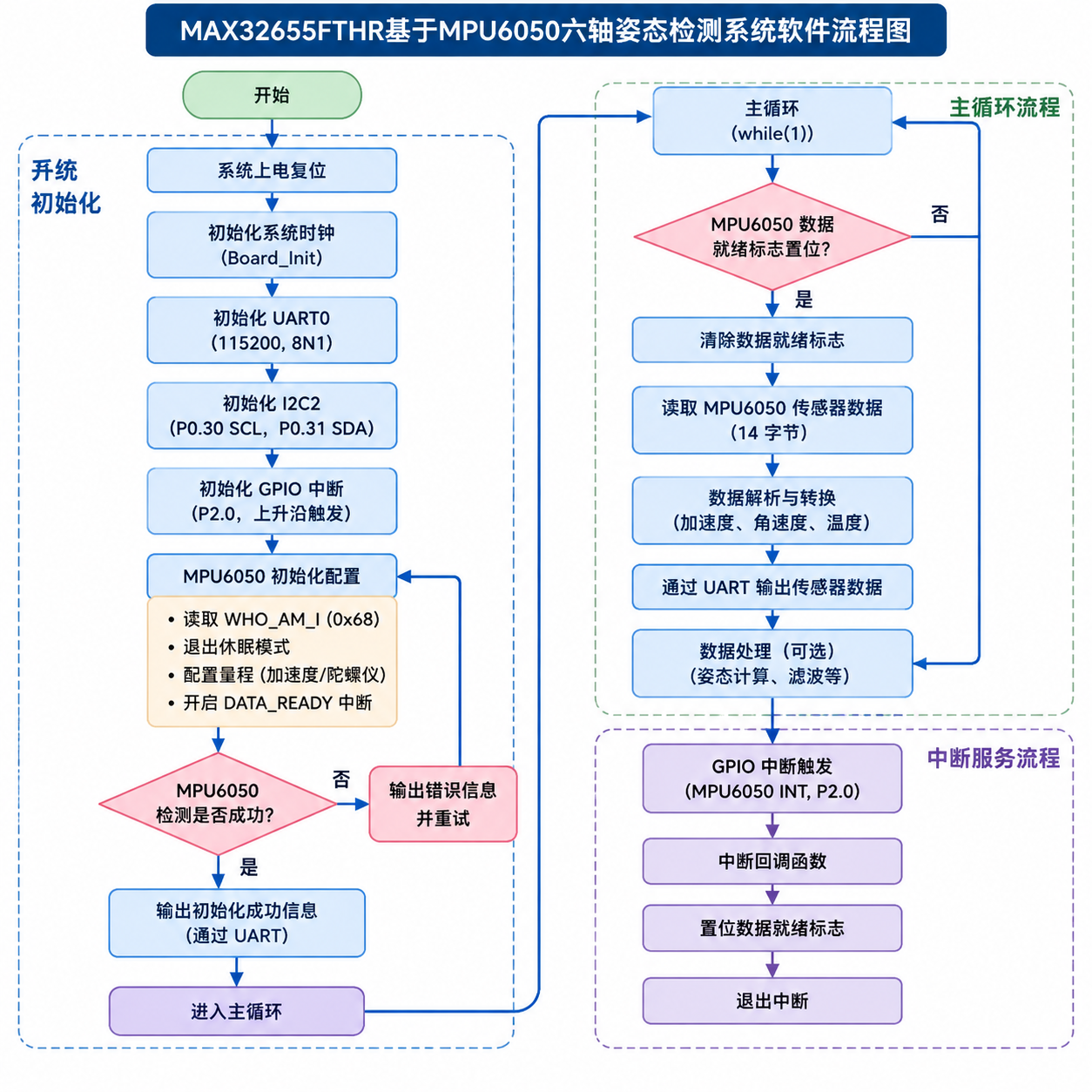

图4：软件流程图

2. CodeFusion Studio调试说明

本项目使用Analog Devices官方CodeFusion Studio™作为开发环境。

主要完成：

（1）工程创建；

（2）芯片型号选择；

（3）GPIO和外设配置；

（4）C语言驱动代码编写；

（5）程序编译；

（6）下载至MAX32655FTHR；

（7）在线调试和串口观察。

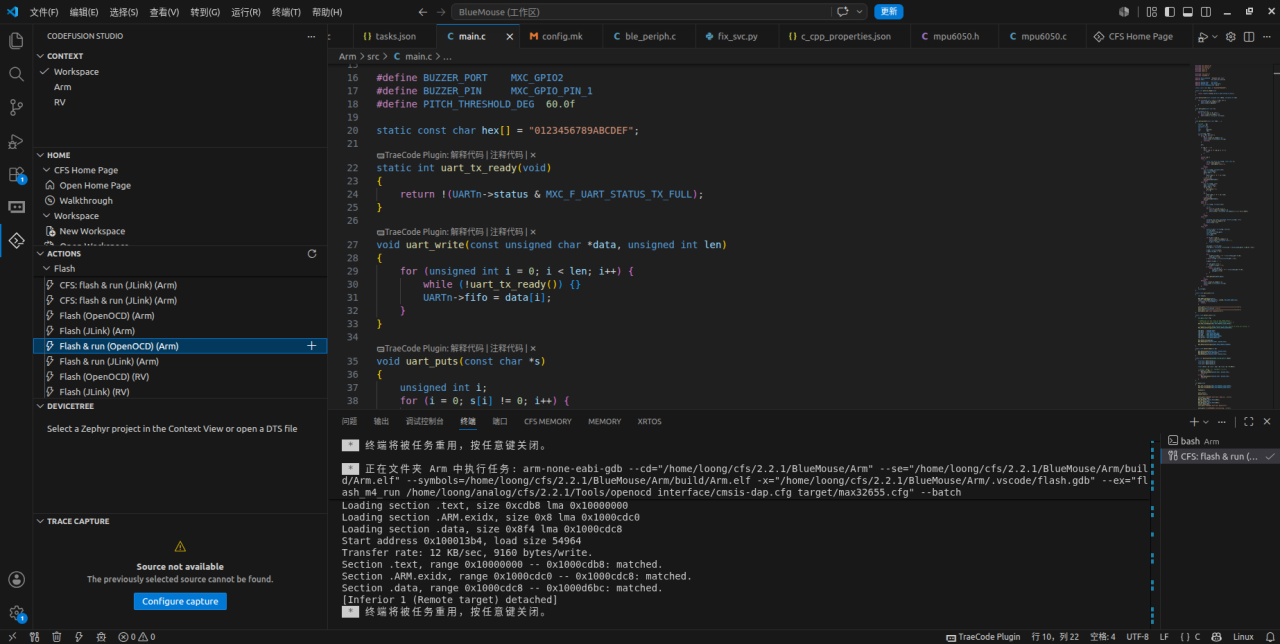

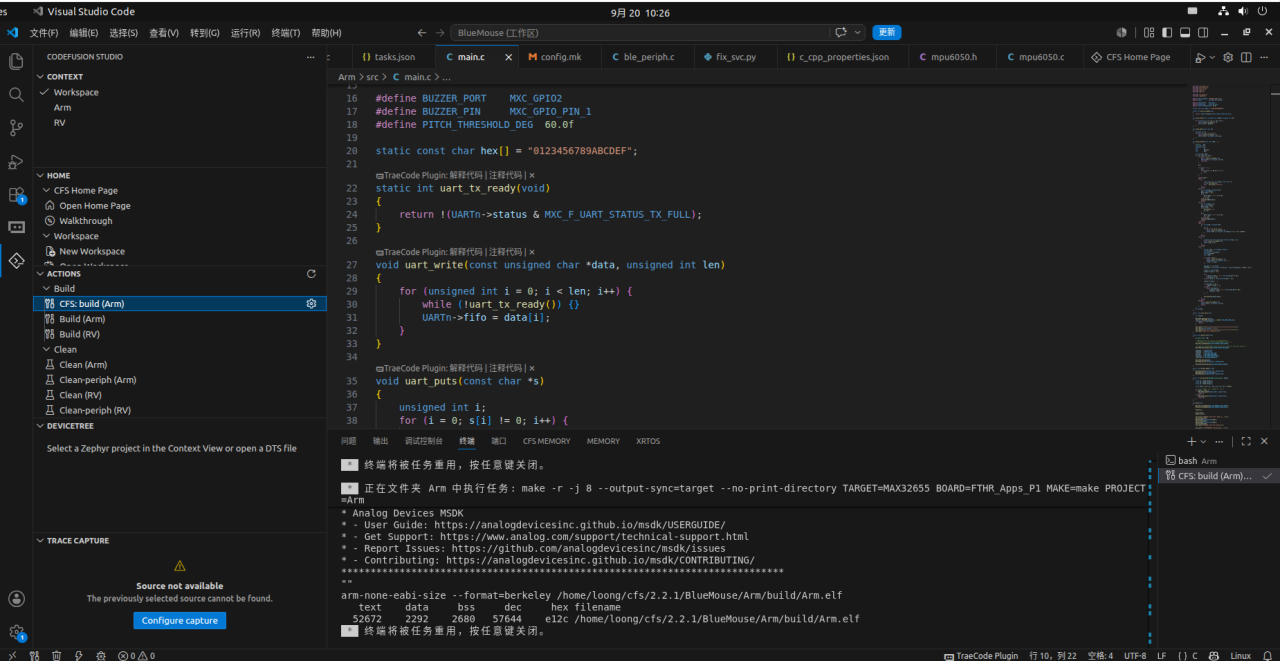

图片5：CodeFusion Studio工程界面和编译成功截图

图片6：CodeFusion Studio编译下载截图

七、关键代码说明

1. MPU6050初始化

程序首先读取MPU6050设备ID：

ret = read_reg(MPU6050_WHO_AM_I, &id, 1);

if(id != 0x68)
{
    return -1;
}

通过WHO_AM_I寄存器确认设备通信正常。

随后关闭休眠模式：

write_reg(MPU6050_PWR1,0x00);

使传感器进入正常工作状态。

开启数据更新中断：

write_reg(MPU6050_INT_EN,0x01);

当新的传感器数据产生时，MPU6050会通过INT引脚通知主控。

2. I2C数据读取

MPU6050数据寄存器连续存储14字节数据，包括：

加速度X/Y/Z；
温度；
陀螺仪X/Y/Z。

程序一次读取：

read_reg(MPU6050_ACCEL_XOUT_H,buf,14);

随后按照高低字节组合转换为16位数据。

3. GPIO中断设计

MPU6050 INT连接MAX32655 P2.0：

MXC_GPIO_IntConfig(&gpio_int,
MXC_GPIO_INT_RISING);

采用上升沿触发方式。

当MPU6050输出数据准备完成信号后：

static void MPU6050_Callback(void *cbdata)
{
    mpu_ready=1;
}

设置标志位，主循环读取数据。

八、实物演示及说明

系统运行后，MAX32655FTHR开发板正常启动，MPU6050模块通过I2C完成设备识别。

串口输出：

MAX32655 MPU6050 START

MPU6050 OK

DATA READY

说明：

（1）主控与传感器通信正常；

（2）MPU6050初始化成功；

（3）外部中断能够正常触发；

（4）数据读取流程正常。

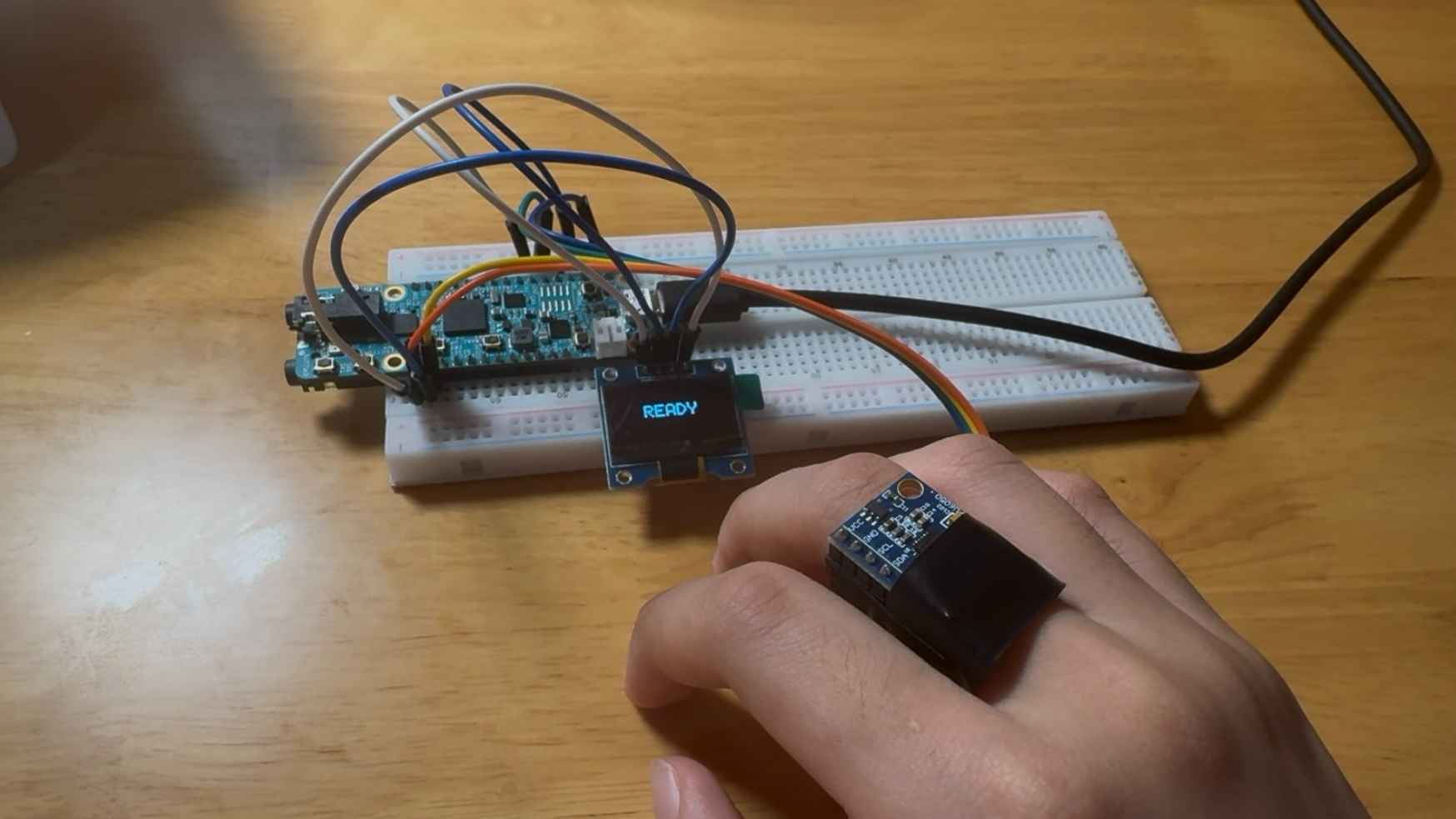

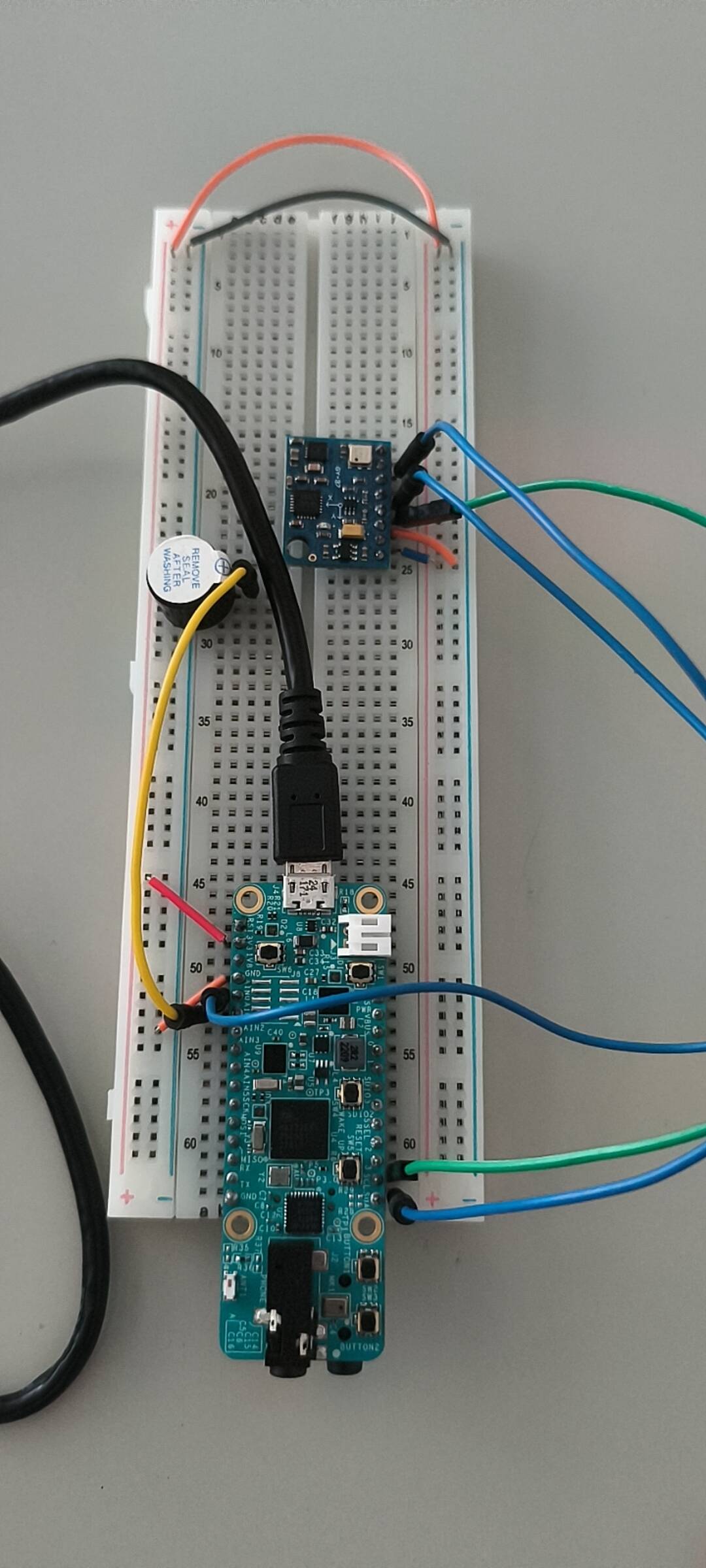

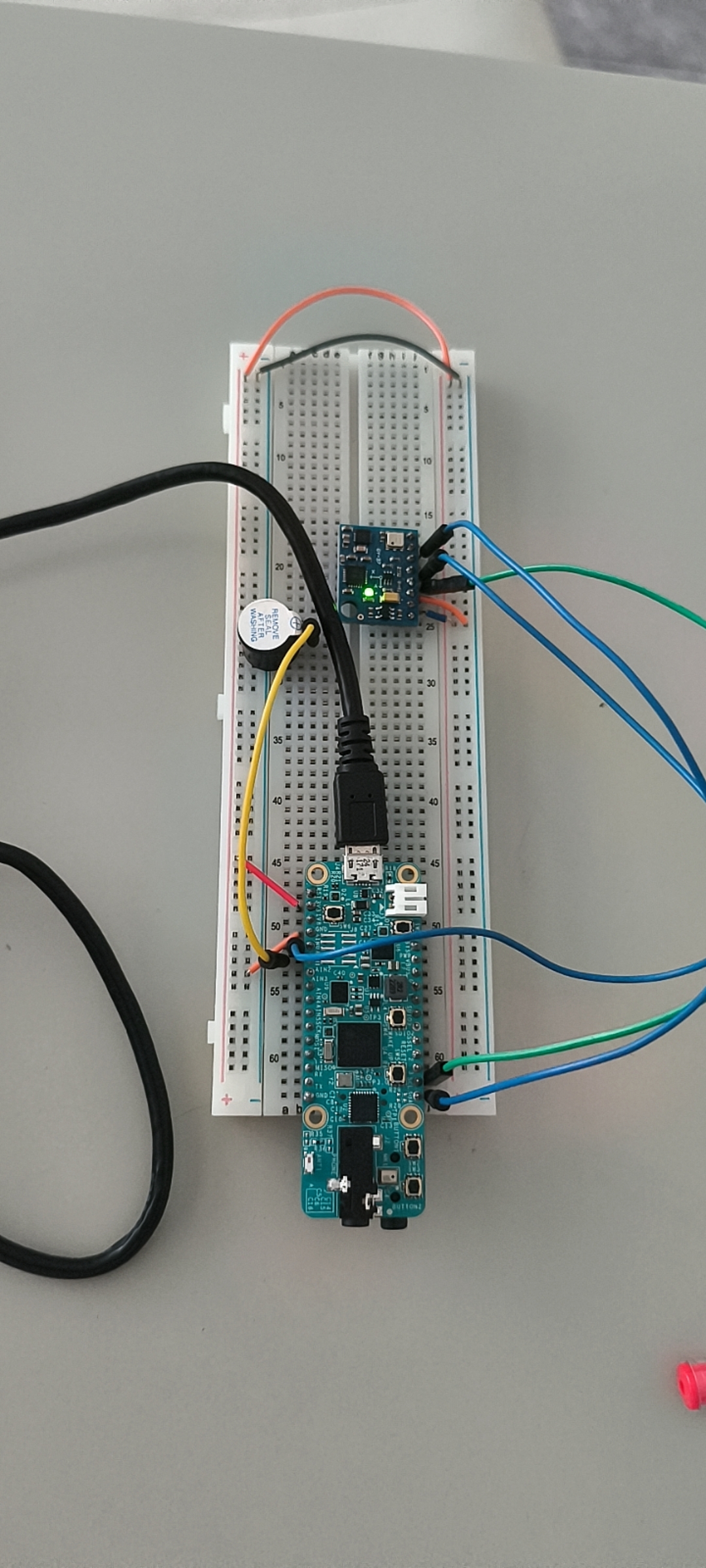

图片7：MAX32655FTHR实物运行照片

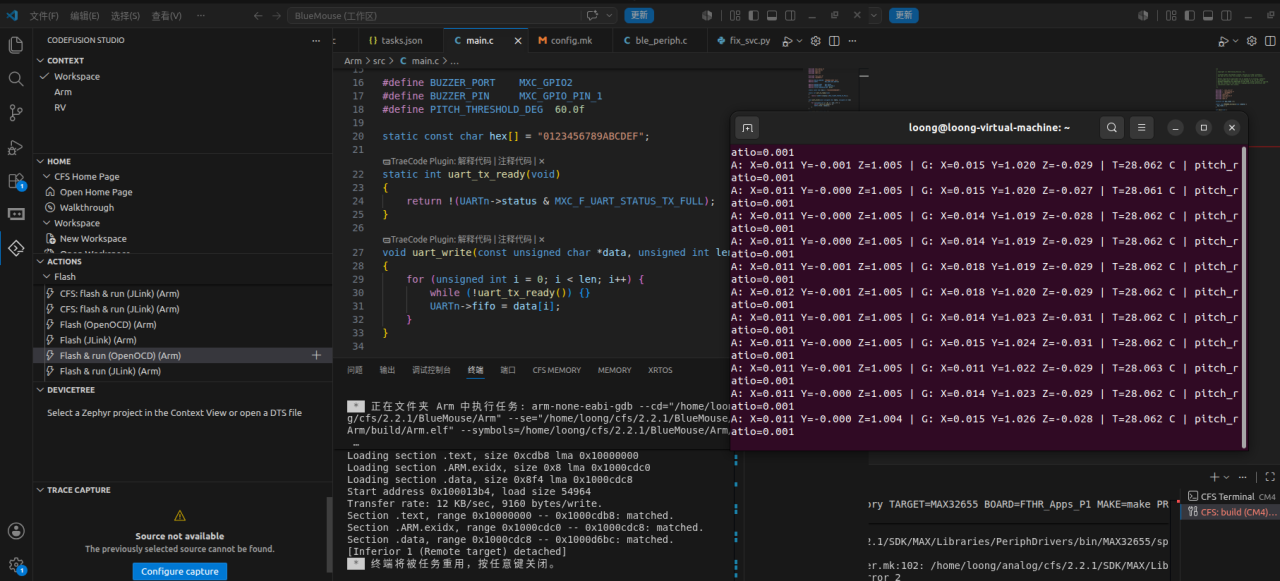

图片8：CodeFusion Studio调试界面截图

九、遇到的难点及解决方法

1. I2C通信异常问题

初期调试过程中，MPU6050无法正常响应。

经过分析发现：

I2C引脚配置错误；
未正确初始化I2C2外设。

解决方法：

重新检查MAX32655引脚复用配置，将：

P0.30配置为I2C2_SCL；
P0.31配置为I2C2_SDA。

修改后能够正常读取WHO_AM_I寄存器。

2. MPU6050中断无法触发问题

项目初期虽然I2C通信正常，但GPIO中断没有响应。

经过排查发现：

（1）MPU6050默认INT输出模式需要配置；

（2）主控GPIO触发方式需要与传感器输出匹配。

解决方法：

配置：

MPU6050_INT_PIN_CFG = 0x00

设置：

Active High；
Push Pull。

同时MAX32655配置：

GPIO输入；
Rising Edge触发。

最终实现正常中断响应。

3. 数据读取同步问题

采用轮询方式会造成CPU持续等待。

因此改进为：

MPU6050数据准备完成 → GPIO中断 → 数据读取。

提高系统实时性。

十、心得体会及建议

通过本次项目，我完整经历了一个嵌入式系统开发过程，包括硬件接口分析、外设配置、驱动编写以及调试验证。

在项目开发过程中，进一步理解了MCU与外部传感器通信的基本流程。相比简单调用现有库函数，自己完成MPU6050底层驱动让我更加深入了解I2C协议、寄存器配置以及中断机制。

同时，本项目也提高了实际工程调试能力。例如，在解决I2C通信异常和GPIO中断问题时，需要结合芯片手册、开发板原理图以及程序运行现象逐步定位问题。这种从现象到原因，再到解决方案的过程，对于以后进行嵌入式开发具有重要意义。

通过CodeFusion Studio™开发环境的使用，也熟悉了Analog Devices MCU的软件开发流程，包括工程管理、代码编译、程序下载以及调试分析。

后续如果继续完善该项目，可以增加：

（1）OLED显示模块，实现实时姿态数据显示；

（2）BLE无线传输，实现手机端数据查看；

（3）姿态融合算法，实现角度计算；

（4）数据存储，实现运动轨迹记录。

总体而言，本项目完成了基于MAX32655FTHR和MPU6050的六轴运动检测系统设计，实现了传感器驱动、通信和中断采集功能，达到了预期设计目标。
