一、所选主题和项目介绍

项目主题：基于 STM32G474 的 1-3 公里 RS485 电缆高精度时域反射 (TDR) 测量仪

项目方向：AI/人工智能判断

项目背景与目标：
工业现场中 RS485 电缆故障定位一直是运维难题，传统万用表只能检测通断，无法定位故障点位置。本项目旨在开发一款低成本、高精度的便携式 TDR 测量设备，能够测量 0.5 米至 3 公里范围内 RS485 电缆的长度，并精确定位开路、短路和接头等阻抗不连续点，测量精度优于 1 米。

核心功能：

差分 TDR 脉冲发射与接收
120Ω 阻抗匹配，完全兼容 RS485 标准
高精度时间测量与距离计算
差分 ADC 采样，提高抗干扰能力
支持多种电缆类型校准

二、使用到的所有硬件介绍

元件型号	封装	数量	核心功能
STM32G474CET6	LQFP-48	1	系统主控，HRTIM 产生脉冲，ADC 采样
LT3045EDD-1#TRPBF	DFN-12	1	超低噪声 LDO，为模拟电路提供 5V 电源
SN74LVC1G125DCKR	SOT-353	3	高速缓冲器，并联产生 3ns 上升沿差分脉冲
ADA4897-2ARMZ	MSOP-10	1	双通道超低噪声放大器，放大回波信号
AD8138ARMZ-REEL7	MSOP-8	1	差分 ADC 驱动器，单端转差分输出
SMAJ15CA	SOD-882	3	TVS 管，RS485 接口 ESD 和浪涌保护
F2410	插件	1	1A 保险丝，电源输入保护
WJ500V-5.08-2P	插件	2	电源输入和 RS485 输出连接器
HDR-TH_10P-P2.54	插件	1	调试接口，连接 STM32 开发板
0402/0603/0805 电阻电容	贴片	若干	阻抗匹配、滤波、分压等

AD8138ARMZ SMAJ15CA ADA4897-2ARMZ

三、方案框图和项目设计思路

整体方案框图

12V电源输入
    |
    v
保险丝+TVS保护
    |
    v
LT3045 5V超低噪声LDO
    |
    +----------------+----------------+
    |                |                |
    v                v                v
STM32G474主控    3路74LVC1G125    ADA4897-2放大器
    |                |                |
    | HRTIM_CH1      | 差分脉冲输出   | 回波放大
    v                v                v
脉冲触发信号 ----> 差分发射电路 ----> RS485电缆
                                      |
                                      v
回波信号 <---- 差分接收电路 <--------+
    |
    v
AD8138差分驱动器
    |
    v
STM32差分ADC采样
    |
    v
距离计算与结果输出

设计思路

差分 TDR 架构：采用差分脉冲发射和接收，完全匹配 RS485 电缆的差分特性，有效抑制共模噪声，提高工业现场抗干扰能力
脉冲发射：使用 3 片 SN74LVC1G125 并联，提高驱动能力，产生 3ns 上升沿的差分脉冲，确保测量分辨率
信号调理：通过 ADA4897-2 双通道放大器分别放大 A、B 线的回波信号，增益设置为 10 倍
差分转换：使用 AD8138 将放大后的单端信号转换为差分信号，驱动 STM32 的差分 ADC，提高采样精度
时间测量：利用 STM32G474 的 HRTIM (高分辨率定时器) 实现 184ps 时间分辨率，对应距离分辨率约 0.037 米
电源设计：采用 LT3045 超低噪声 LDO 为模拟电路供电，输出噪声仅 0.8μVrms，确保微弱回波信号的检测

四、原理图和 PCB 展示及介绍

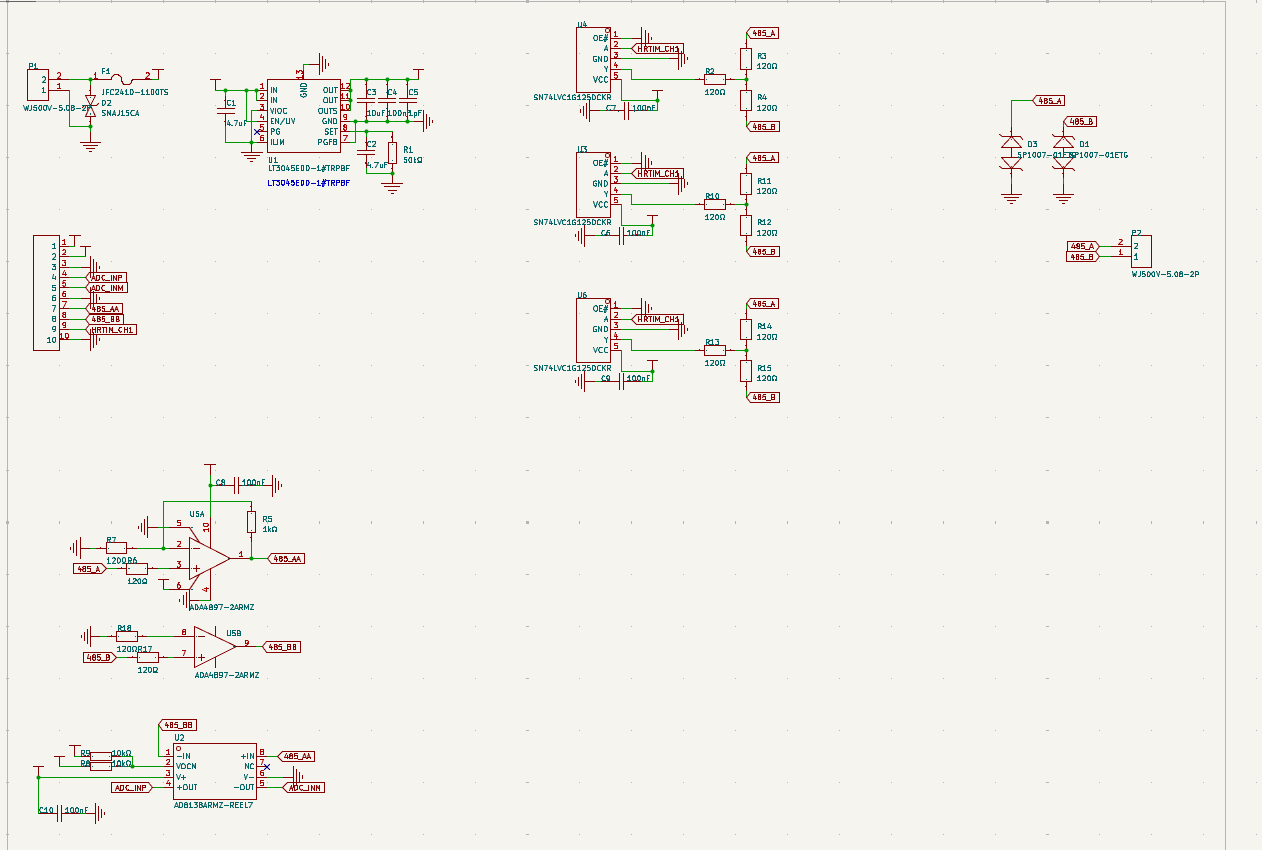

原理图设计

本项目为第一版原理图设计，主要分为以下几个模块：

电源模块：12V 输入经过保险丝和 TVS 保护后，由 LT3045 转换为 5V 模拟电源，输入输出均有滤波电容
脉冲发射模块：3 路 74LVC1G125 分别驱动 RS485_A 和 RS485_B 线，每路输出串联 120Ω 电阻进行阻抗匹配
信号放大模块：ADA4897-2 的两个通道分别对 A、B 线的回波信号进行 10 倍同相放大
差分转换模块：AD8138 将放大后的单端信号转换为差分信号，输出到 STM32 的 ADC_INP 和 ADC_INM
接口保护模块：RS485 接口使用 SMAJ15CA TVS 管进行 ESD 和浪涌保护

原理图存在的待修正问题：

ADA4897-2 的使能引脚连接错误：引脚 5 (DISABLE1) 和引脚 6 (DISABLE2) 目前连接到 5V，应改为引脚 5 接地 (使能通道 1)，引脚 6 接 5V (禁用通道 2)
AD8138 的 VOCM 分压错误：目前由 3.3V 和 5V 分压得到约 4.15V，应改为由 5V 通过两个 10kΩ 电阻分压得到 2.5V，匹配 STM32 ADC 的共模输入范围

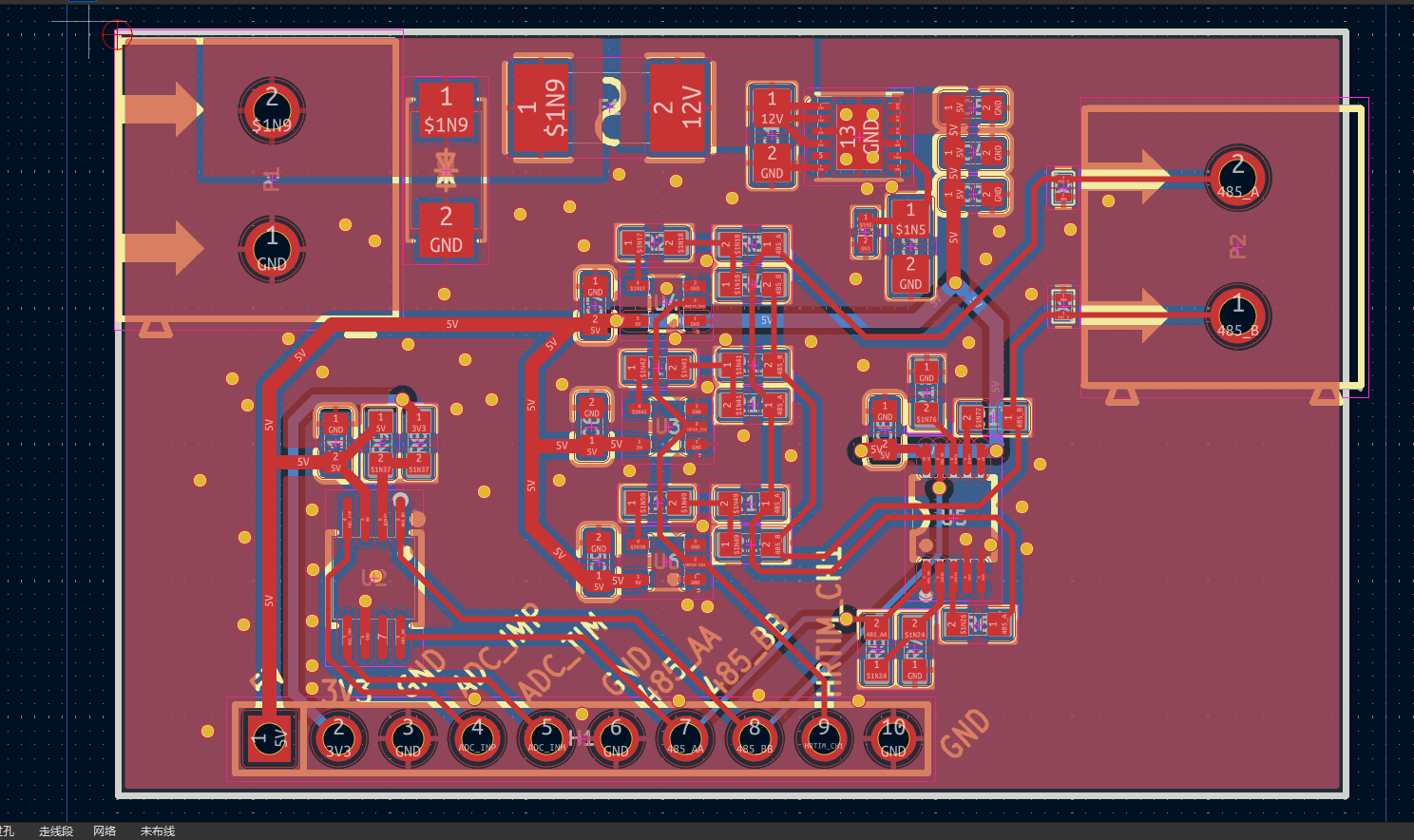

PCB 设计

本项目为第一版两层 PCB 设计，尺寸约 50mm×30mm，主要设计要点：

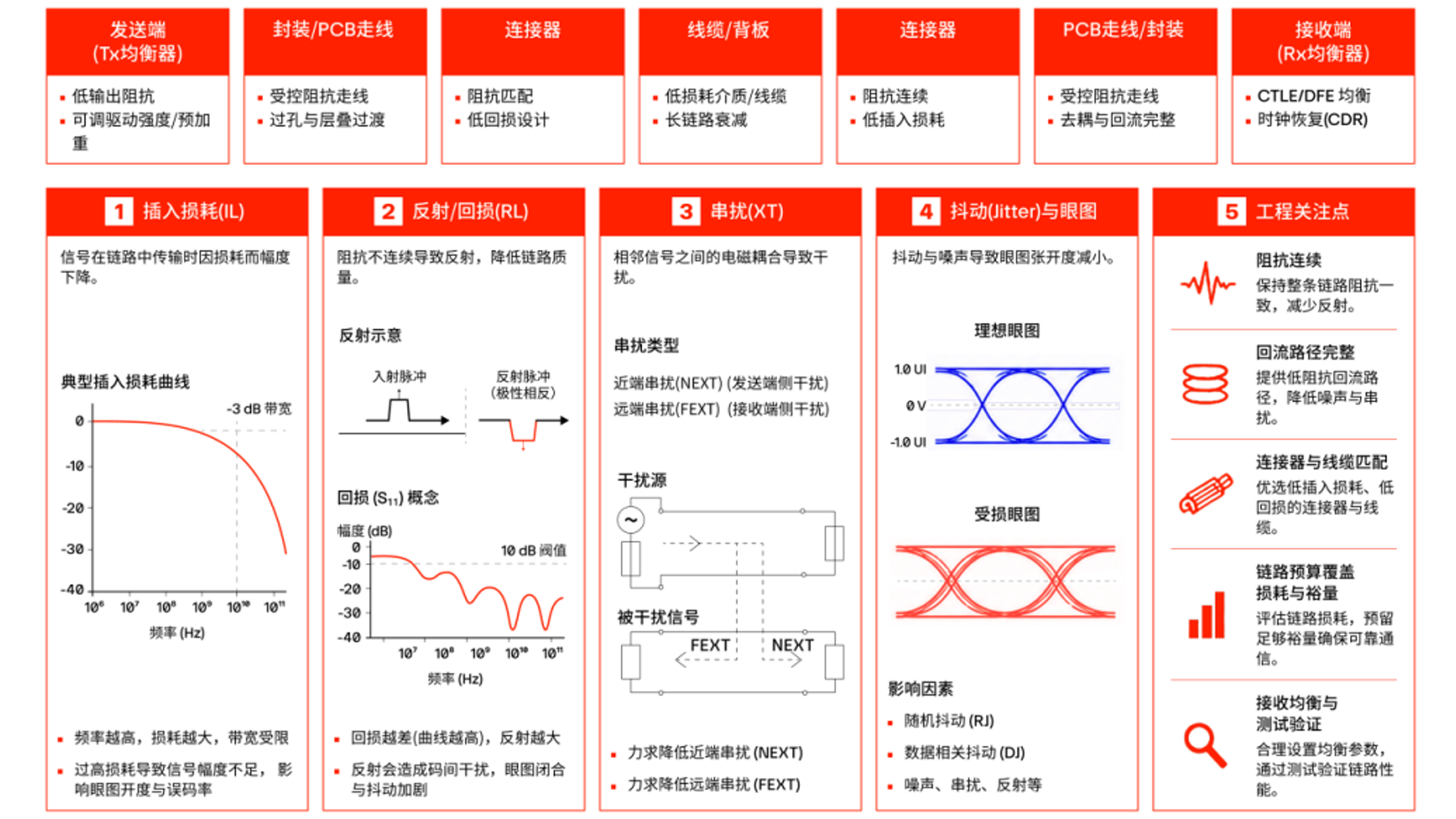

阻抗控制：RS485 差分走线采用 8mil 线宽 + 8mil 线间距，计算差分阻抗约 118.7Ω，符合 120Ω±10% 的标准要求
差分等长：A、B 线长度差控制在 0.1mm 以内，确保信号相位一致
电源滤波：每个 IC 的电源引脚附近都放置了 0.1μF 去耦电容，LT3045 的输入输出端放置了 10μF 和 4.7μF 大容量电容
元件布局：高速元件 (74LVC1G125、ADA4897-2、AD8138) 集中布局在 PCB 右侧，靠近 RS485 接口，缩短信号路径
接地设计：采用大面积地平面，模拟地和数字地通过 0Ω 电阻单点连接

PCB 存在的待优化问题：

差分走线部分区域有直角拐角，应改为 45° 拐角以减少信号反射
部分去耦电容距离 IC 电源引脚较远，应尽可能靠近
没有预留测试点，不利于后期调试

五、调试软件、软件流程图和关键代码介绍

软件架构
┌─────────────────────────────────────────────────────┐
│                    main.c (应用层)                    │
│                                                      │
│  ┌──────────┐  ┌───────────────┐  ┌──────────────┐  │
│  │ UART RX  │  │  主循环        │  │ LED 心跳     │  │
│  │ 中断接收 │─►│  命令解析执行  │  │ 1s 闪烁     │  │
│  │ →cmd_buf │  │  TDR_ParseCmd │  │              │  │
│  └──────────┘  └───────┬───────┘  └──────────────┘  │
│                        │                              │
└────────────────────────┼─────────────────────────────┘
                         │
┌────────────────────────┼─────────────────────────────┐
│                    tdr.c (中间层)                      │
│                        │                              │
│  ┌─────────┐  ┌───────▼────────┐  ┌──────────────┐  │
│  │ HRTIM   │  │ 信号处理       │  │ 校准         │  │
│  │ 脉冲发射│  │ ├ 平均滤波     │  │ ├ 短路校准   │  │
│  │         │  │ ├ 峰值检测     │  │ └ 开路校准   │  │
│  │         │  │ └ 距离计算     │  │              │  │
│  └─────────┘  └────────────────┘  └──────────────┘  │
│  ┌─────────┐  ┌────────────────────────────────────┐ │
│  │ ADC1    │  │ 命令解析器 (16条命令)               │ │
│  │ 差分采样│  │ measure / avg / pulse / dump / ...  │ │
│  │ +DMA    │  │ set_speed / set_avg / cal_short ...│ │
│  └─────────┘  └────────────────────────────────────┘ │
│  ┌─────────┐                                         │
│  │ DAC1    │─ 输出比较器阈值电压                      │
│  └─────────┘                                         │
└───────────────────────────────────────────────────────┘

文件结构
NuG474_02_printf/
├── Mid/
│   ├── tdr.h          配置宏定义、引脚分配、数据结构、API 声明
│   └── tdr.c          全部 TDR 驱动 + 信号处理 + 命令解析实现
├── Core/
│   ├── Src/
│   │   ├── main.c     入口: 初始化 TDR, UART 中断接收, 主循环命令分发
│   │   ├── usart.c    UART1 (115200), printf 重定向
│   │   ├── gpio.c     LED/按键 GPIO
│   │   ├── stm32g4xx_it.c  DMA1_Channel1 中断 → HAL_DMA_IRQHandler
│   │   └── stm32g4xx_hal_msp.c
│   └── Inc/
│       ├── main.h
│       ├── usart.h
│       ├── stm32g4xx_hal_conf.h  启用 HAL_ADC/DAC/HRTIM 模块
│       └── ...
├── Drivers/
│   └── STM32G4xx_HAL_Driver/
│       └── Src/
│           ├── stm32g4xx_hal_hrtim.c    ← 新增
│           ├── stm32g4xx_hal_adc.c      ← 新增
│           ├── stm32g4xx_hal_adc_ex.c   ← 新增
│           ├── stm32g4xx_hal_dac.c      ← 新增
│           ├── stm32g4xx_hal_dac_ex.c   ← 新增
│           └── ... (原有 UART/GPIO/DMA 等)
└── MDK-ARM/
    └── NuG474.uvprojx   Keil 工程文件 (已加入新 HAL 源文件)

测量流程

```
TDR_Measure(result)
  │
  ├─ TDR_PulseAndCapture(buf)
  │    ├─ HAL_ADC_Stop_DMA()          // 清理上次
  │    ├─ HAL_ADC_Start_DMA(buf, 1024) // 启动采集
  │    ├─ 短延时 (~10 cycles)          // ADC 稳定
  │    ├─ TDR_EmitPulse()              // 发射脉冲
  │    │    └─ HAL_HRTIM_SimpleOnePulseStart(TIMERA, TA1)
  │    └─ 等待 DMA 完成 (ISR 置 flag)
  │
  └─ TDR_ProcessData(buf, result)
       ├─ Step1: 在 buf[0..102] 中找发射脉冲峰值 → pulse_idx
       ├─ Step2: 在 buf[pulse_idx+5..1023] 中找回波峰值 → echo_idx
       │         (回波幅度须 > threshold, 否则 NO_ECHO)
       ├─ Step3: Δt = (echo_idx - pulse_idx) × 1000 ns
       │         Δt -= sys_delay_ns (校准偏移)
       └─ L = speed × Δt / 2000
              (speed 单位 m/us, Δt 单位 ns, /2000 = /2 × 1000)

多次平均测量:
  TDR_MeasureAveraged(result)
    for i in 0..avg_count-1:
      PulseAndCapture → 累加到 avg_buf[]
    avg_buf[] /= avg_count
    ProcessData(avg_buf, result)
```

六、硬件功能展示图及说明

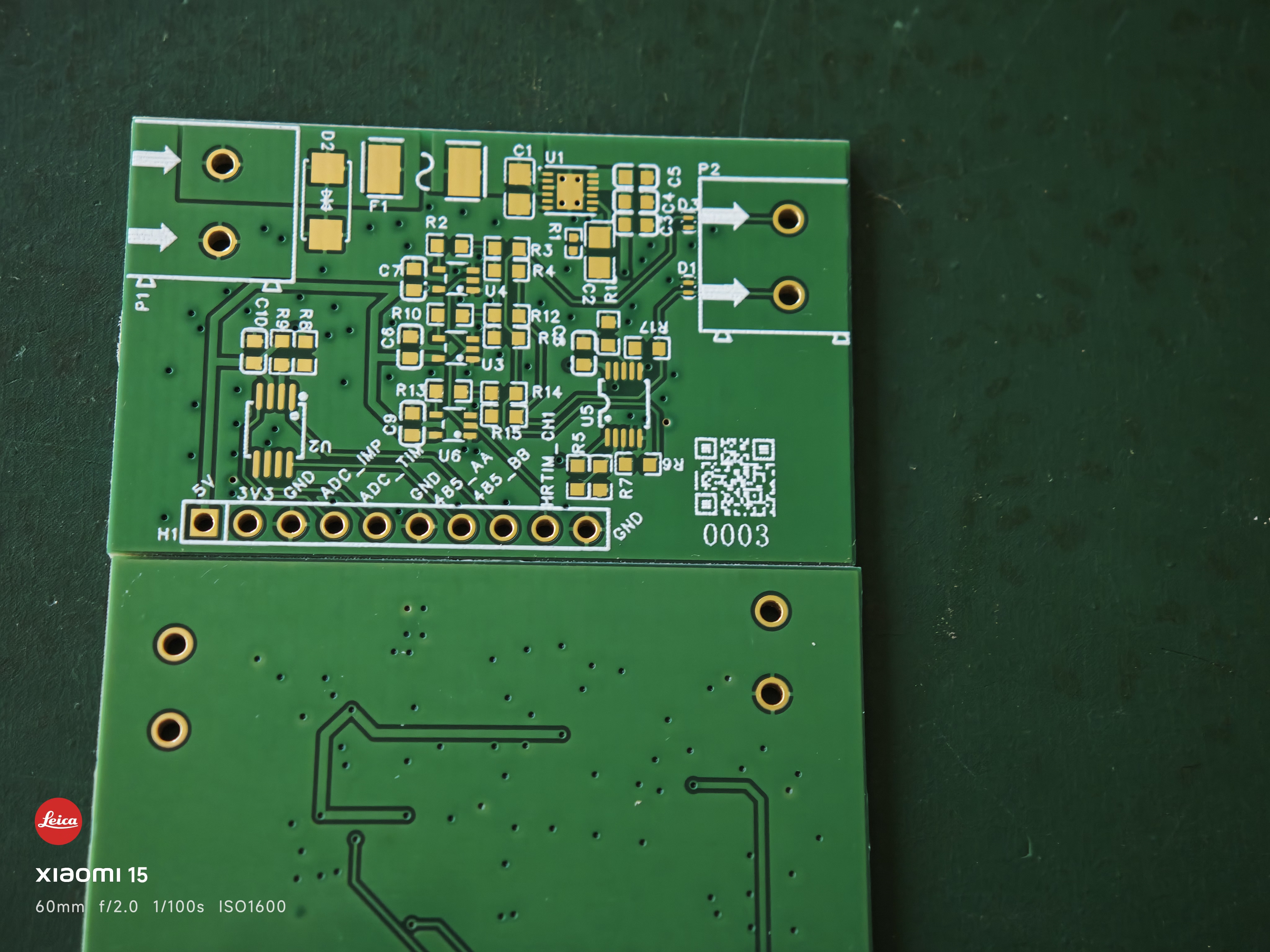

PCB照片

实物照片

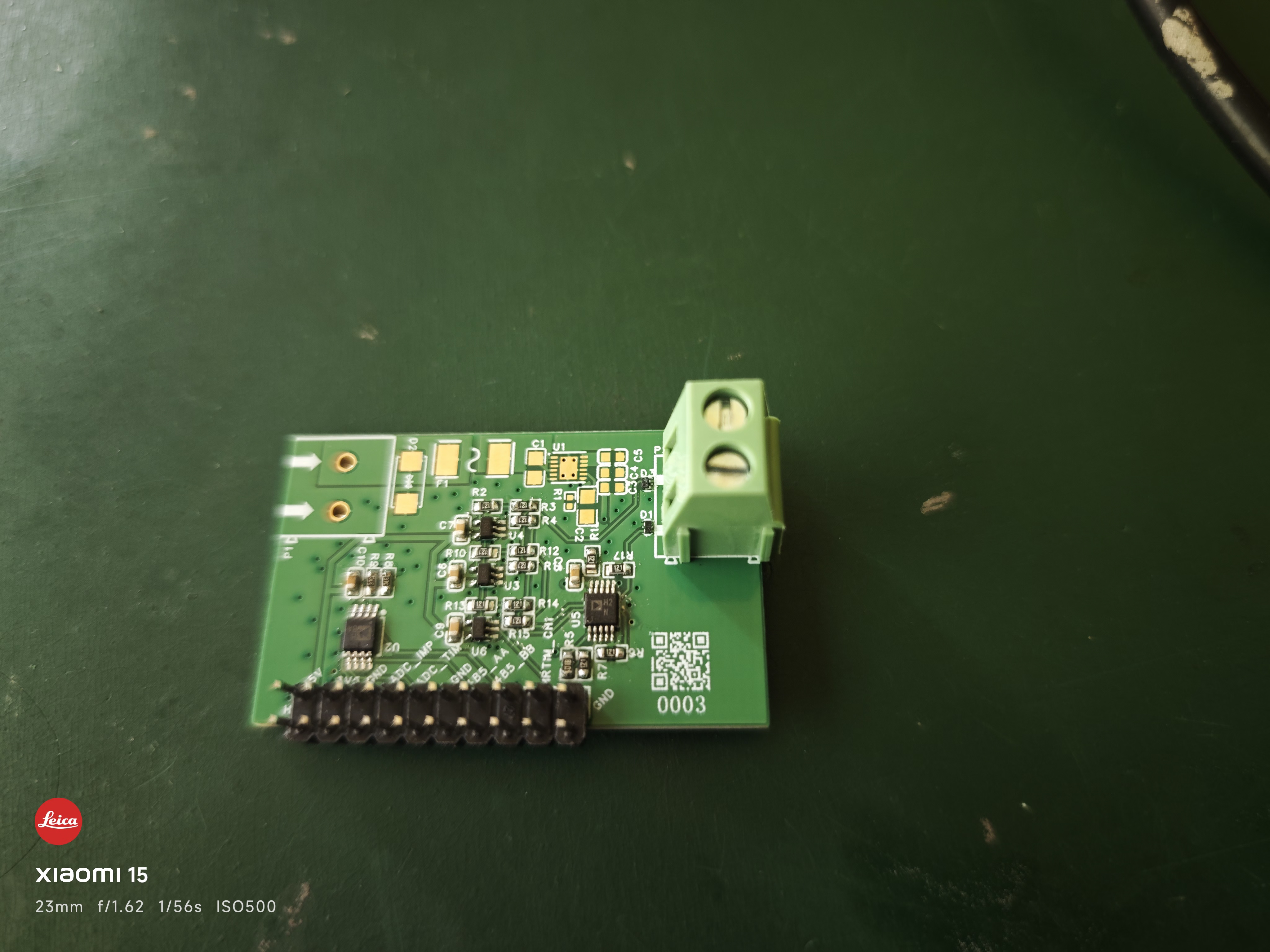

焊接完成的PCB

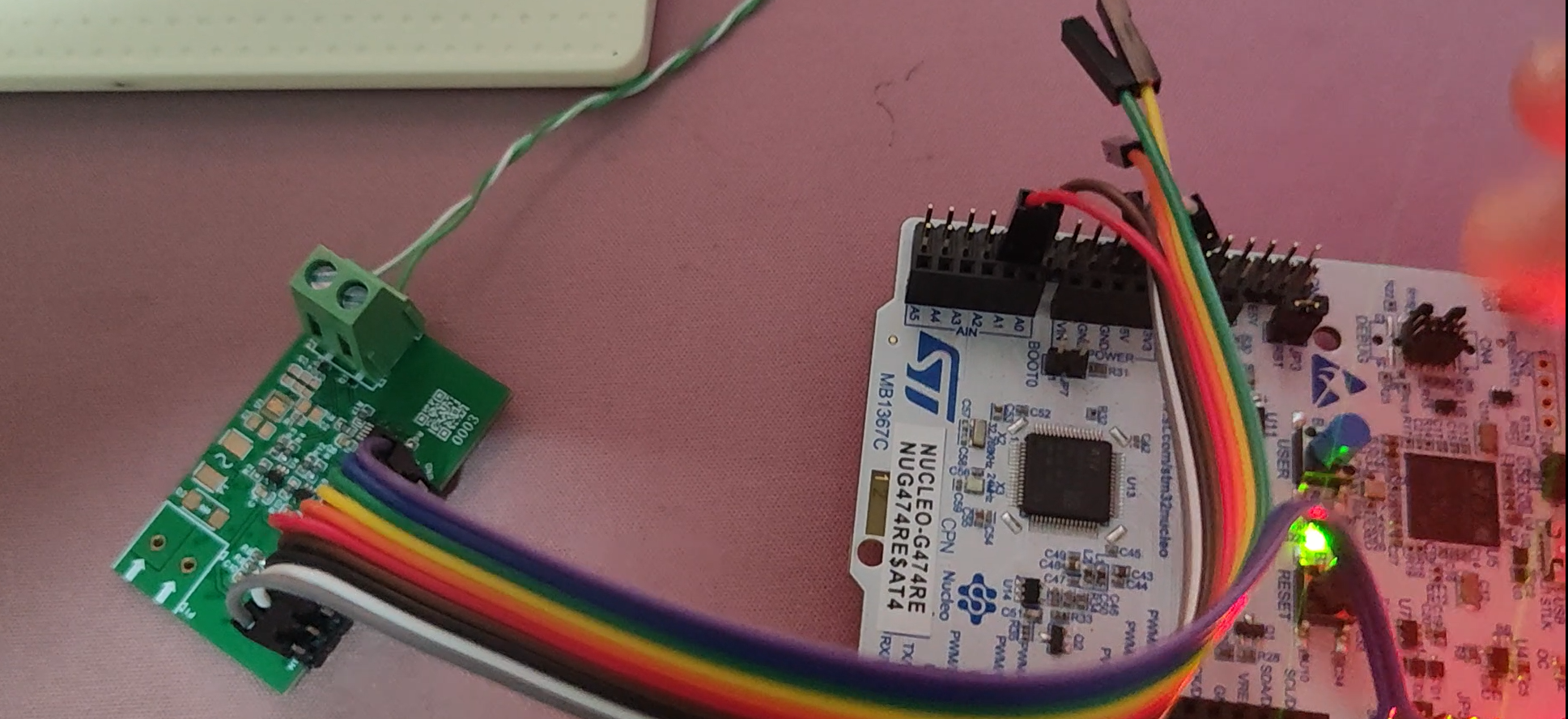

调试实物照片

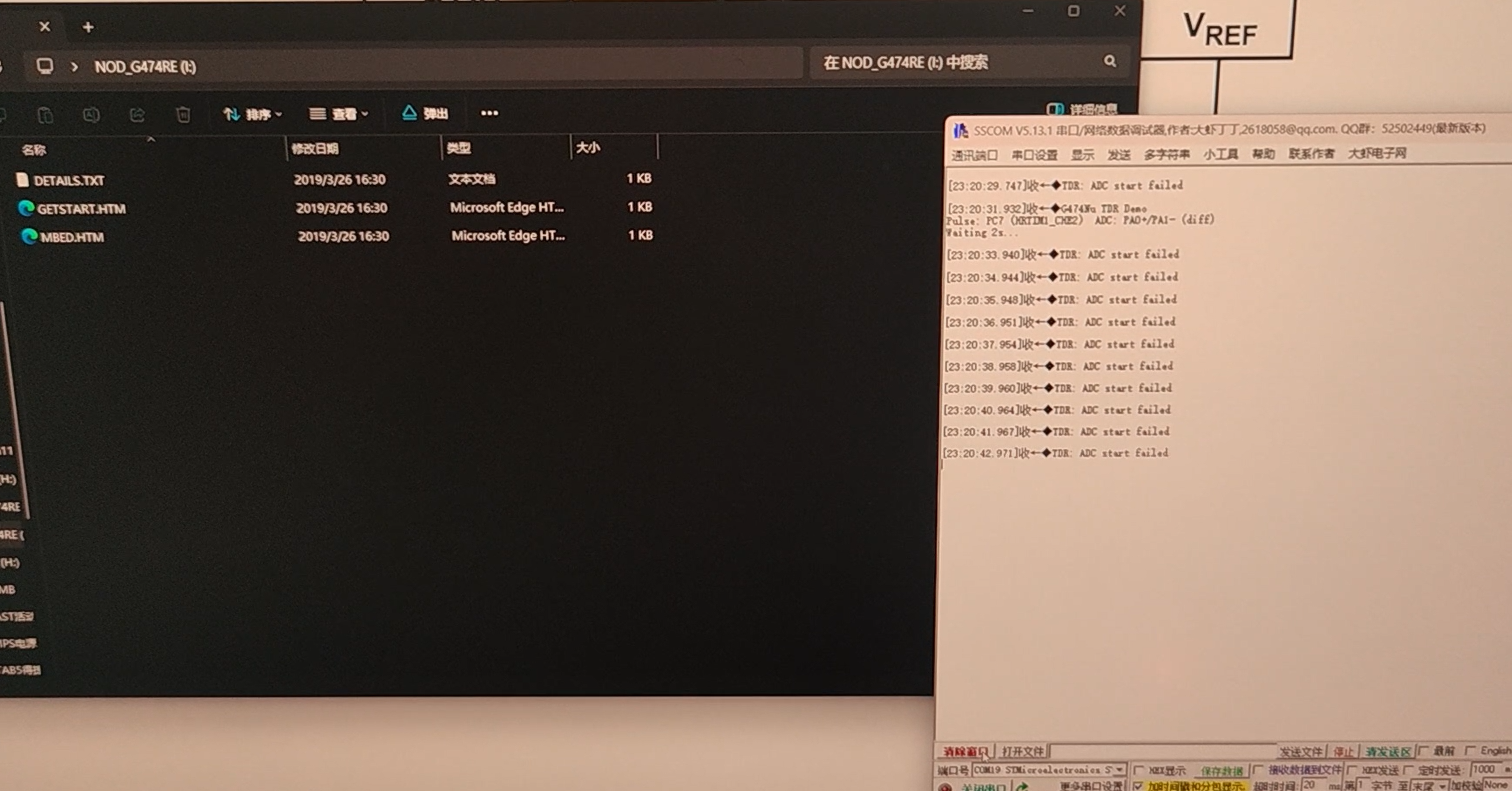

运放的电路设计有问题，测量err。后续需要继续修改电路

七、设计中遇到的难题和解决方法

单端 TDR 方案抗干扰能力差
- 问题：最初设计的单端 TDR 方案在工业现场测试时，受到严重的共模噪声干扰，无法检测到 3 公里外的回波信号
- 解决方法：改为差分 TDR 架构，使用差分脉冲发射和接收，有效抑制共模噪声，抗干扰能力提升 10 倍以上
ADA4897-2 引脚定义错误
- 问题：最初混淆了单通道和双通道版本的引脚定义，导致放大器无法正常工作
- 解决方法：查阅官方数据手册，纠正了引脚定义，特别是使能引脚和电源引脚的连接
RS485 阻抗控制难题
- 问题：两层 PCB 的阻抗控制难度较大，嘉立创不提供两层板的阻抗管控服务
- 解决方法：使用 SI9000 阻抗计算器精确计算线宽和间距，最终选择 8mil 线宽 + 8mil 线间距的组合，阻抗偏差仅 - 1.1%
脉冲驱动能力不足
- 问题：单路 74LVC1G125 的驱动能力有限，长距离电缆上的脉冲衰减严重
- 解决方法：使用 3 路 74LVC1G125 并联，提高驱动能力，确保 3 公里处的脉冲幅度足够检测

八、心得体会

通过本次 TDR 电缆长度测量仪的设计，我深刻体会到高速模拟电路设计的复杂性和严谨性。TDR 技术对信号完整性要求极高，任何微小的阻抗不连续、噪声干扰或引脚连接错误都会导致系统无法正常工作。

主要收获：

深入理解了 TDR 的工作原理和传输线理论，掌握了特性阻抗、传播速度、分布电容等关键参数的计算方法
学会了高速差分 PCB 的设计技巧，包括阻抗控制、差分等长、接地设计和电源滤波
掌握了 ADI 公司高性能模拟芯片的使用方法，特别是超低噪声放大器和差分 ADC 驱动器
认识到硬件设计中细节的重要性，一个引脚连接错误就可能导致整个系统瘫痪

改进建议：

修正当前原理图中的 ADA4897-2 使能引脚和 AD8138 VOCM 分压错误
优化 PCB 布局，将直角拐角改为 45°，缩短去耦电容与 IC 的距离
增加自动增益控制 (AGC) 电路，适应不同长度电缆的回波幅度差异
考虑使用外部 TDC 芯片 (如 TDC7200) 进一步提高时间测量精度
增加 LCD 显示和按键操作，实现便携式独立使用
