一、项目概述与主题介绍

1.1 项目背景

在日常生活和工业应用中，光照强度的检测与显示有着广泛的应用场景。从智能手机的自动亮度调节，到农业大棚的植物光照管理，再到化工厂的安全光强监测，光强检测技术无处不在。传统的光强检测设备往往体积庞大、价格昂贵、操作复杂，不适合普通用户的日常使用和快速使用。因此，设计一款小巧便携、操作简便、成本可控的光强指示装置具有重要的实际意义和工程价值。

本项目旨在设计并制作一款基于模拟电路的便携式光强指示板，该装置能够通过光敏电阻感知环境光照强度的变化，并将光照强度转换为电压信号，再经过运算放大器构成的比较器电路进行信号处理，最终以四颗LED发光二极管的形式直观展示当前的光照等级。用户只需连接电池即可使用，无需复杂的配置和调试过程，真正实现"即连即用"的便捷体验。

1.2 项目目标

本项目的主要目标包括以下几个方面：

首先，实现对环境光照强度的实时检测与显示功能，使观察者能够通过LED灯组的亮灭状态快速判断当前光照强弱；

其次，保证电路设计的低功耗特性，延长电池使用寿命，提升设备的便携性和续航能力；

第三，确保电路的工作稳定性，在不同的光照条件下均能可靠工作，具有良好的环境适应性；

1.3 项目特色

本项目具有以下几个显著特色：第一，采用纯模拟电路设计，无需复杂的微控制器编程和软件烧录过程，降低了技术门槛，使不具备编程基础的用户也能轻松制作和使用；第二，使用常用的分立元器件和通用运算放大器，物料成本低廉，易于获取和替换；第三，电路结构简洁明了，便于初学者理解模拟电路的基本原理和信号处理方法，具有良好的教学示范作用；第四，PCB设计紧凑小巧，整体尺寸约为1cm×4cm，便于携带和安装在各种实际应用场景中。

二、硬件介绍

光敏电阻

光敏电阻是本项目的核心感知元件，其工作原理基于内光电效应。当光线照射到光敏电阻的半导体材料表面时，光子的能量被半导体材料吸收，激发出更多的载流子（电子-空穴对），从而使材料的电导率增加，电阻值降低。反之，当光照减弱或处于黑暗环境中时，载流子数量减少，电阻值增大。这种光照强度与电阻值之间的对应关系使得光敏电阻能够将光信号转换为电信号，从而实现光电转换的功能。

本项目选用的光敏电阻型号为GL5528，这是一款应用极为广泛的环境光检测光敏电阻。GL5528的标称直径为5mm，结构为圆顶透光封装，引脚长度为约2.5mm，便于穿过PCB的过孔进行焊接安装。其功率额定值为100mW，在电池供电的低压电路中完全能够安全工作，不会出现发热或损坏的情况。

光敏电阻与一个20kΩ的下拉电阻串联组成分压电路。当光照强度变化时，光敏电阻的阻值发生改变，从而引起串联电路中分压点的电压变化。光照越强，光敏电阻阻值越小，其两端的电压降也越小，因此分压点电压越高；光照越弱，光敏电阻阻值越大，分压点电压越低。这种电压-光强的对应关系为后续的比较电路提供了输入信号。

2.2 运算放大器AD8531ARTZ-REEL

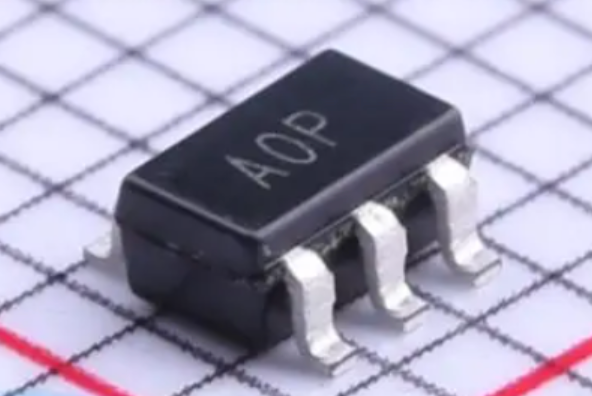

AD8531ARTZ-REEL是Analog Devices公司生产的一款单通道、轨到轨输入输出的运算放大器，采用SOT-23表面贴装封装。

该芯片以其出色的电气性能、宽工作电压范围和极高的性价比，在便携式设备和模拟信号处理领域得到了广泛应用。AD8531具有令人印象深刻的技术指标：其供电电压范围为2.7V至5.5V，与常见的3V纽扣电池或5V USB供电系统完美兼容。AD8531ARTZ采用SOT-23封装，具有更小的PCB占用面积，非常适合本项目对便携性的追求。

三、方案框图与项目设计思路

3.1 整体系统架构

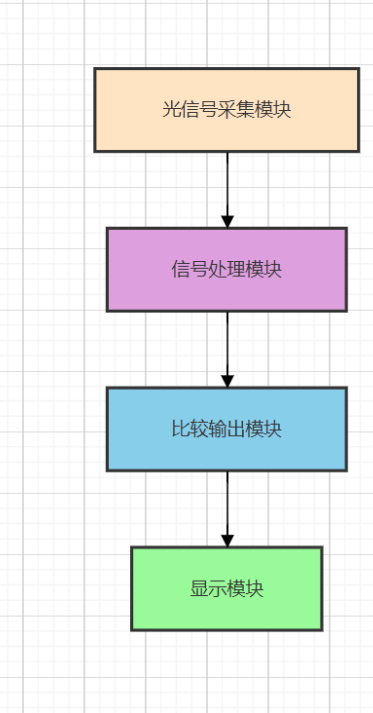

本项目的整体系统架构可以划分为四个主要功能模块：光信号采集模块、信号处理模块、比较输出模块和显示模块。这种模块化的设计思路有利于电路的分析、调试和故障排除，同时也为后续的功能扩展提供了便利。

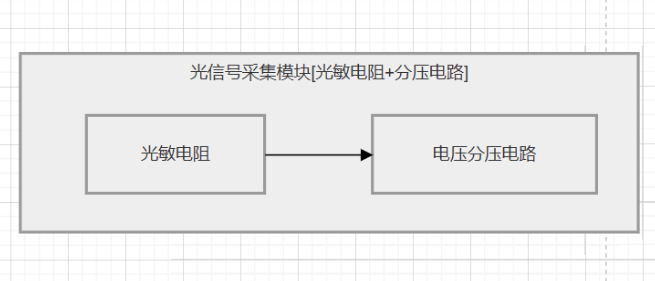

光信号采集模块负责将环境光照强度转换为电信号。该模块以光敏电阻为核心，配合20kΩ下拉电阻组成经典的电压分压电路。当环境光照发生变化时，光敏电阻的阻值随之改变，从而引起分压点电压的变化。

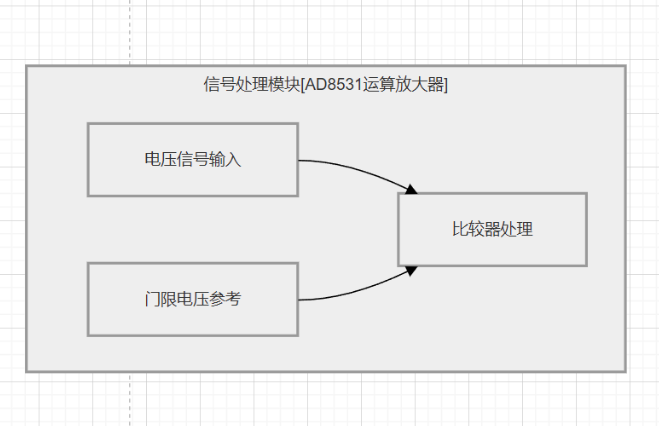

信号处理模块负责对采集到的电压信号进行放大和调理。本项目采用AD8531运算放大器作为核心处理芯片，工作在比较器模式下。虽然AD8531是一款通用运算放大器而非专门的比较器芯片，但由于其具有轨到轨输入输出、低输入偏置电流、快速响应等优异特性，完全能够胜任本应用中的电压比较任务。信号处理模块接收来自光信号采集模块的电压信号，并与一个固定的门限电压进行比较，输出逻辑高低电平。

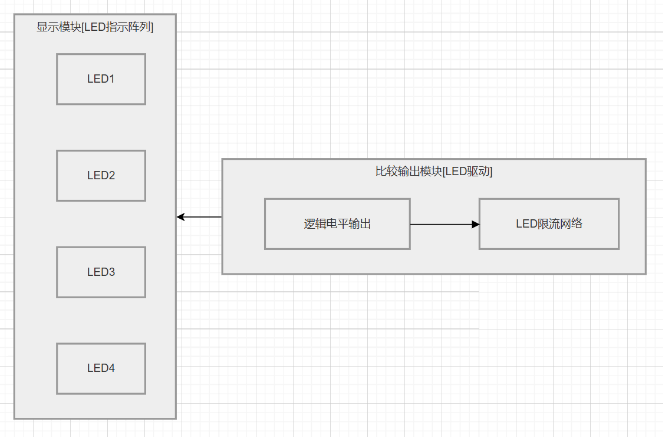

比较输出模块负责产生驱动LED的点亮信号。AD8531的输出端直接连接到LED的限流电阻网络，根据比较结果输出高电平或低电平。电平驱动MOS实现对应LED点亮。显示模块由4颗LED组成，作为人机交互的界面，直观展示当前的光照等级。

3.2 设计思路

本项目的设计思路源于对模拟电子技术中比较器电路的深入理解和灵活应用。在模拟电路中，电压比较器是一种基础但极其重要的电路结构，其功能是将一个模拟输入电压与一个参考电压进行比较，并根据比较结果输出数字量（高电平或低电平）。

在光强指示器的设计中，最核心的问题是：如何建立光照强度与LED显示状态之间的对应关系？本设计采用了固定阈值比较的方式，即设置多个等值电阻对系统电压分压，当光敏电阻采集到的电压信号高于或低于这些阈值时，触发相应的LED点亮。同时对电源电压的大小要求不高。

对于单阈值的设计，当光敏电阻电压高于参考电压时，运算放大器输出低电平，LED熄灭；当光敏电阻电压低于参考电压时，运算放大器输出高电平，LED点亮。这种设计只能判断光照是"强"还是"弱"，信息量有限。对于需要更精细分级的应用，采用多级比较器级联的方式，每一级设置不同的阈值电压，从而实现对光照等级的细分。

四、原理图与PCB

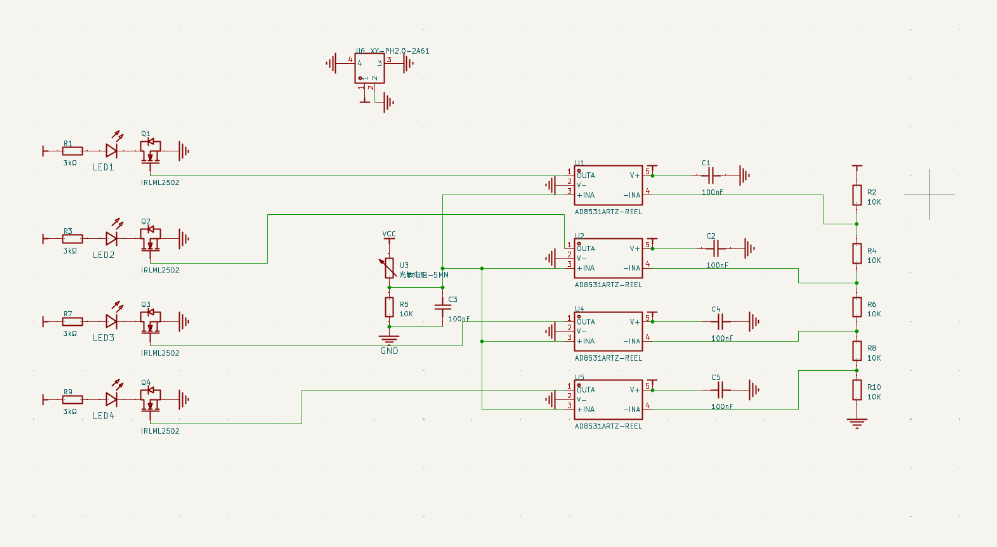

原理图设计

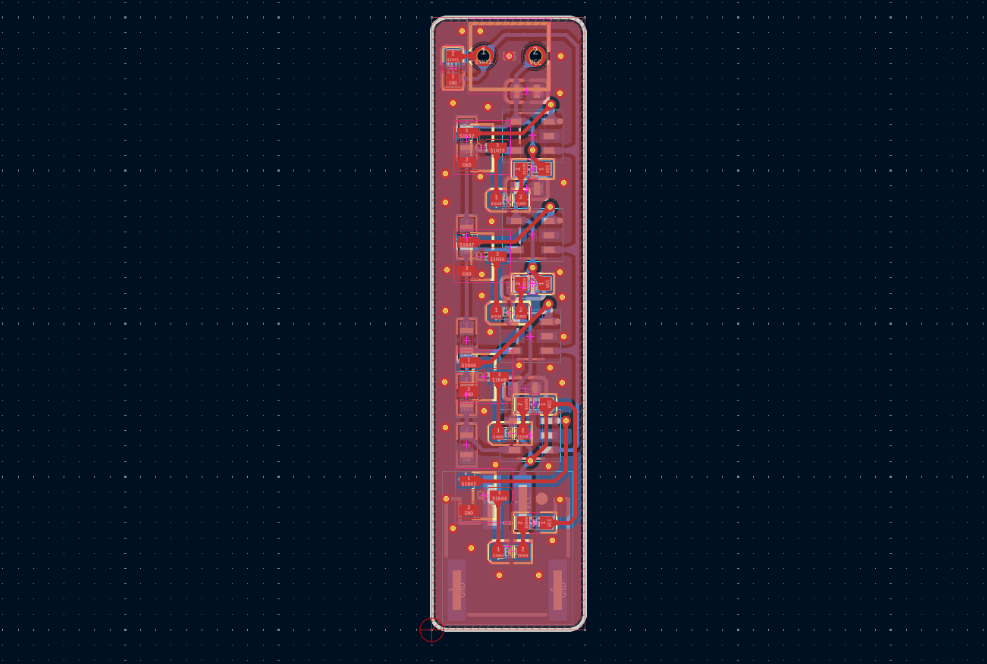

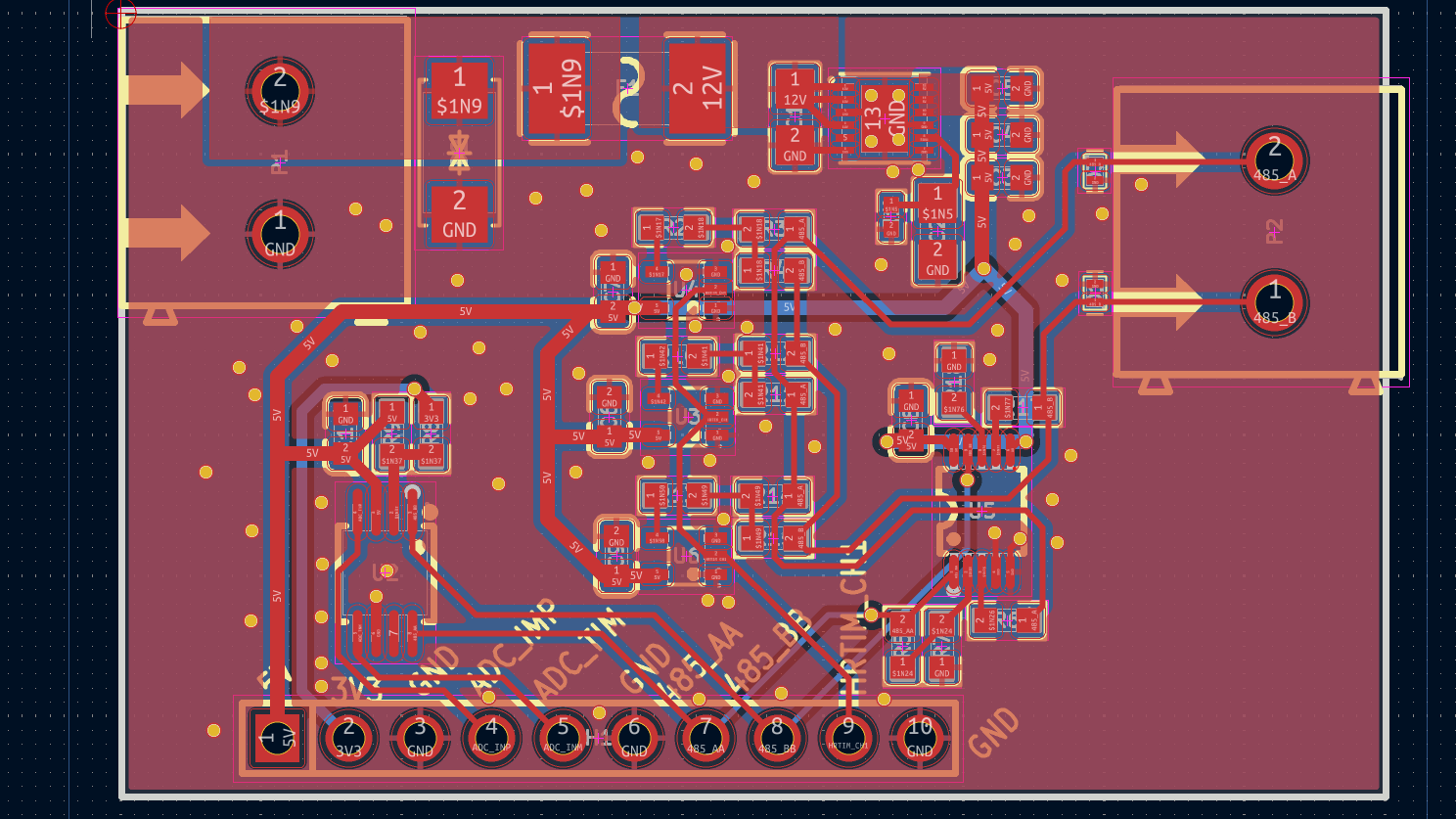

PCB设计

光敏电阻位于PCB的边缘位置，因为光敏电阻需要充分接触环境光才能准确感知光照变化，将其放置在PCB边缘可以避免被其他元器件遮挡，保证光线的良好入射。4个LED通常排列在一侧，便于用户观察和识别当前的光照等级状态。

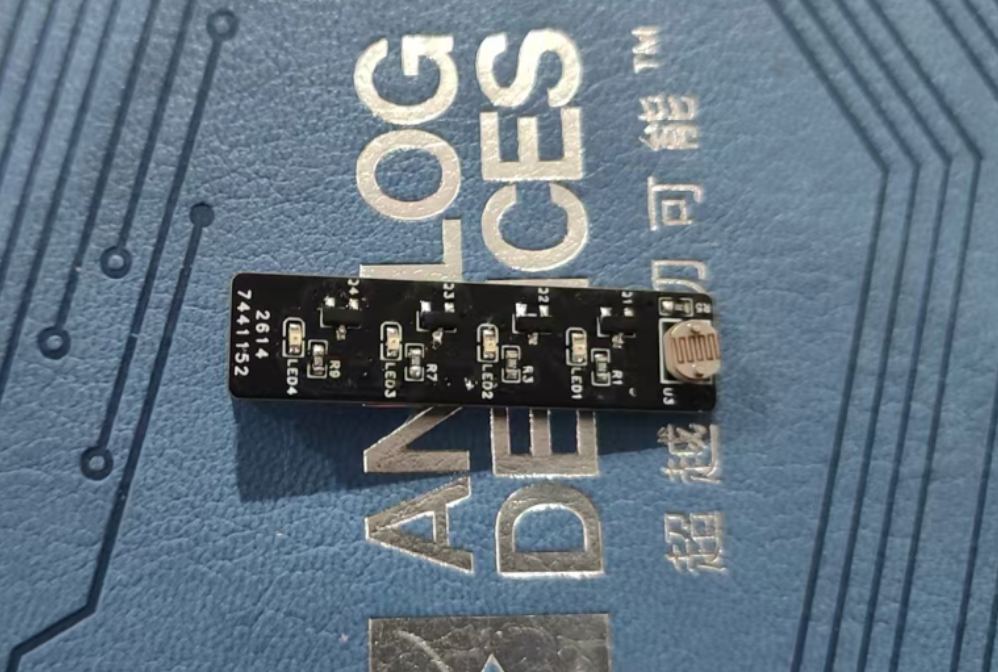

实物如下：

五、硬件功能展示

光照等级判定逻辑

当环境光照处于强光状态时，光敏电阻的阻值显著降低），此时光敏电阻分压点的电压高于参考电压，运算放大器输出高电平，LED被点亮，用户可以观察到对应LED发光。4颗LED在电路中是并联关系，每一个LED对应一个比较器，比较电压是通过等值电阻分压的。

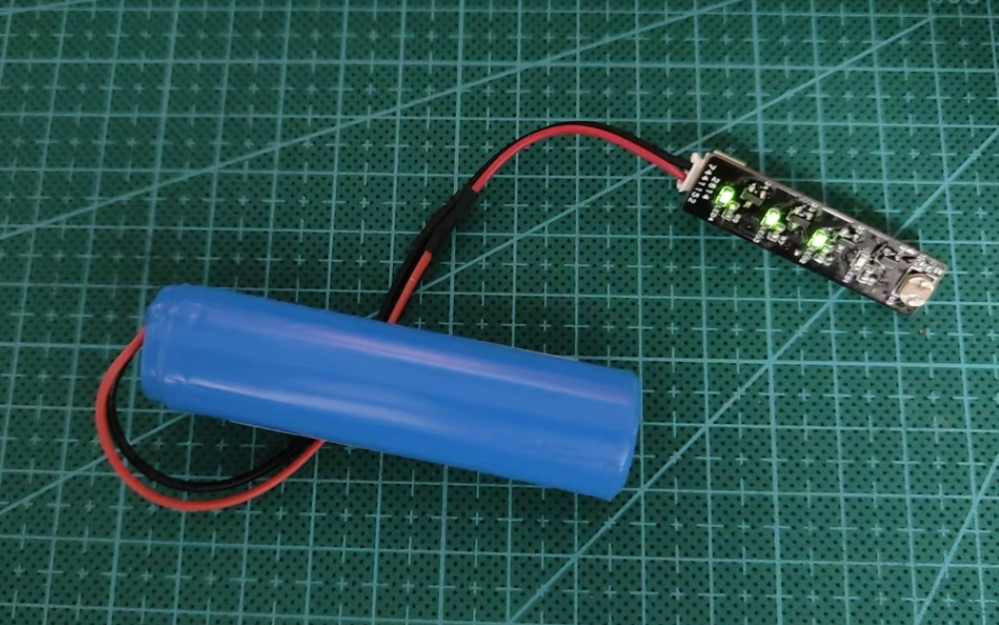

我们可以随意连接个电池进行供电：

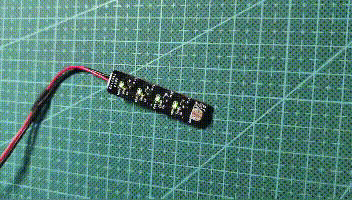

我们只需要连接一个电池就可以工作，可以通过遮挡光线的方式查看光强等级：

六、心得体会

经过紧张的设计、制作和调试工作，便携式光强指示板项目终于顺利完成。从最初的概念构思，到原理图的设计绘制，再到PCB的布局布线，最后到焊接装配和功能测试，当电路首次通电、LED在光照变化下灵敏地响应时，感到极大的成就感和满足感。本项目成功设计并制作了一款便携式光强指示板，该设备通过光敏电阻感知环境光照变化，经运算放大器构成的比较器电路处理后，以LED的形式直观显示当前的光照强弱状态。

本项目使用的AD8531运算放大器、GL5528光敏电阻等元器件都是经过验证的成熟方案，具有性能稳定、容易获取、成本适中等优点，非常适合电子爱好者学习和实践使用。
