高速互连设计的成败，最终取决于工程师能否建立并守住从发送端到接收端的完整链路预算。

高速互连链路的系统视角

摘要

在高速电子系统中，连接器和线缆不再只是“把信号接通”的机械部件，而会成为传输通道的一部分。随着PCIe、USB4、汽车以太网等接口速率不断提高，连接器触点、线缆结构、屏蔽端接、PCB走线和接收端均衡都会影响最终链路余量。

本文解析高速接口中的信号完整性挑战，对比PCIe、USB4与汽车以太网的设计差异，帮助工程师建立从链路整体性到验证闭环的完整设计视角。

正文

高速设计的核心挑战，是信号边沿越来越快、可用裕量越来越小。任何阻抗不连续、过大的插入损耗、串扰耦合、参考平面中断或屏蔽端接不当，都可能让系统在实验室中偶发失败，在现场环境中出现误码、掉线或EMI问题。

链路整体性：发送端、PCB、连接器、线缆和接收端共同构成链路

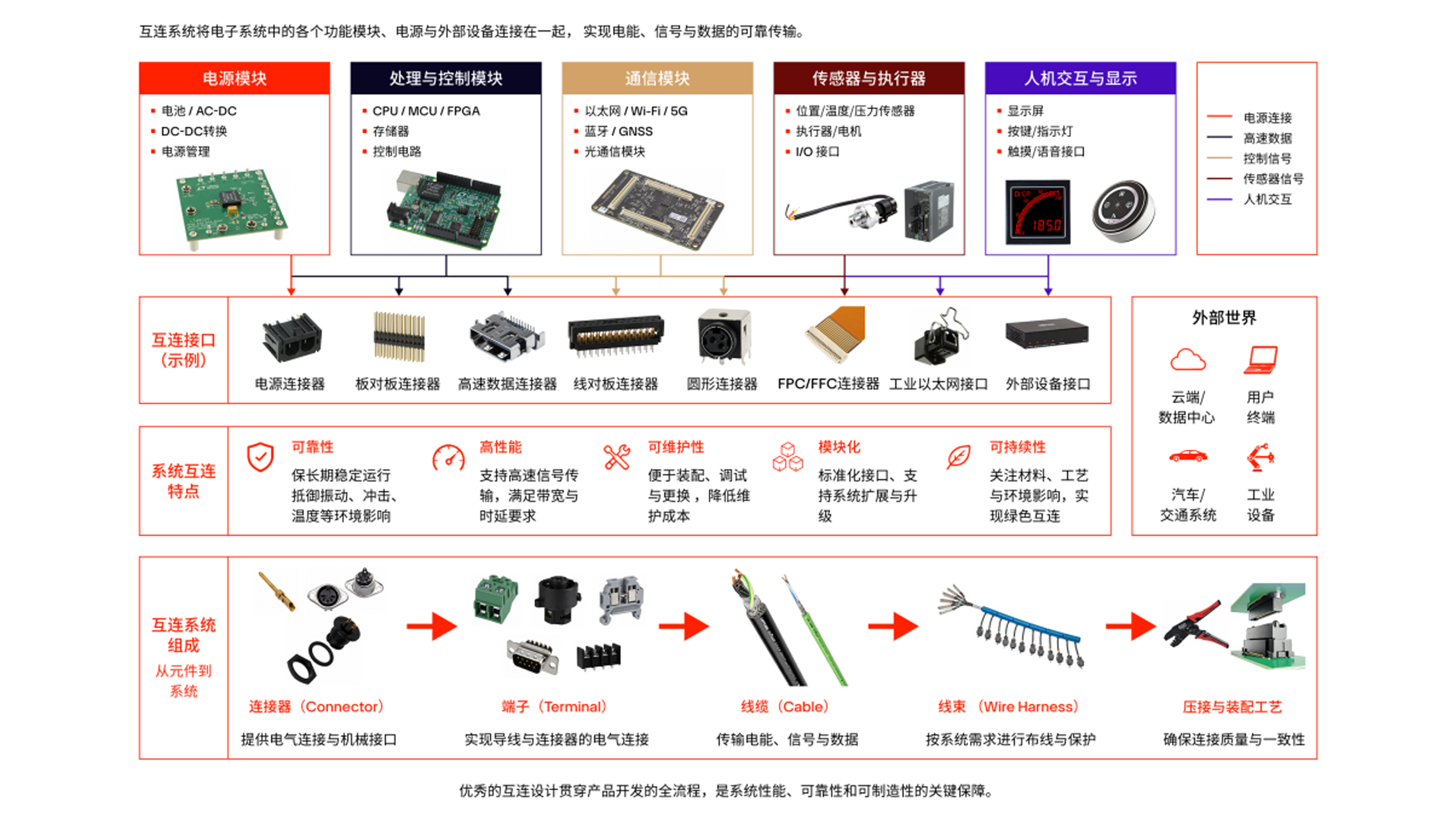

高速链路的信号完整性问题，通常不是由某一个器件单独造成的，而是由发送端、PCB走线、连接器、线缆组件、接收端和参考回流路径共同决定。

对于工程师而言，连接器和线缆必须被纳入完整通道预算，而不是在原理图完成后才作为装配细节补充。当信号速率上升时，连接器内部的触点几何、地针分布、端子长度和屏蔽壳体都会改变局部阻抗。在线缆端，差分对间距、绞距、屏蔽覆盖率、介质损耗和弯折半径也会影响插入损耗、回波损耗与串扰表现。

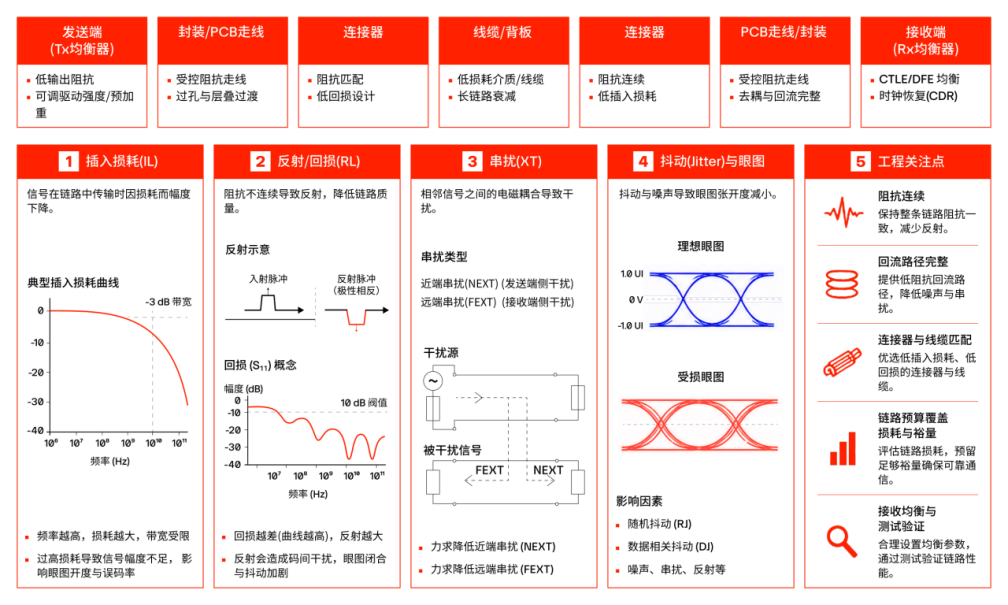

四大核心挑战：阻抗不连续、插入损耗、串扰和回波损耗

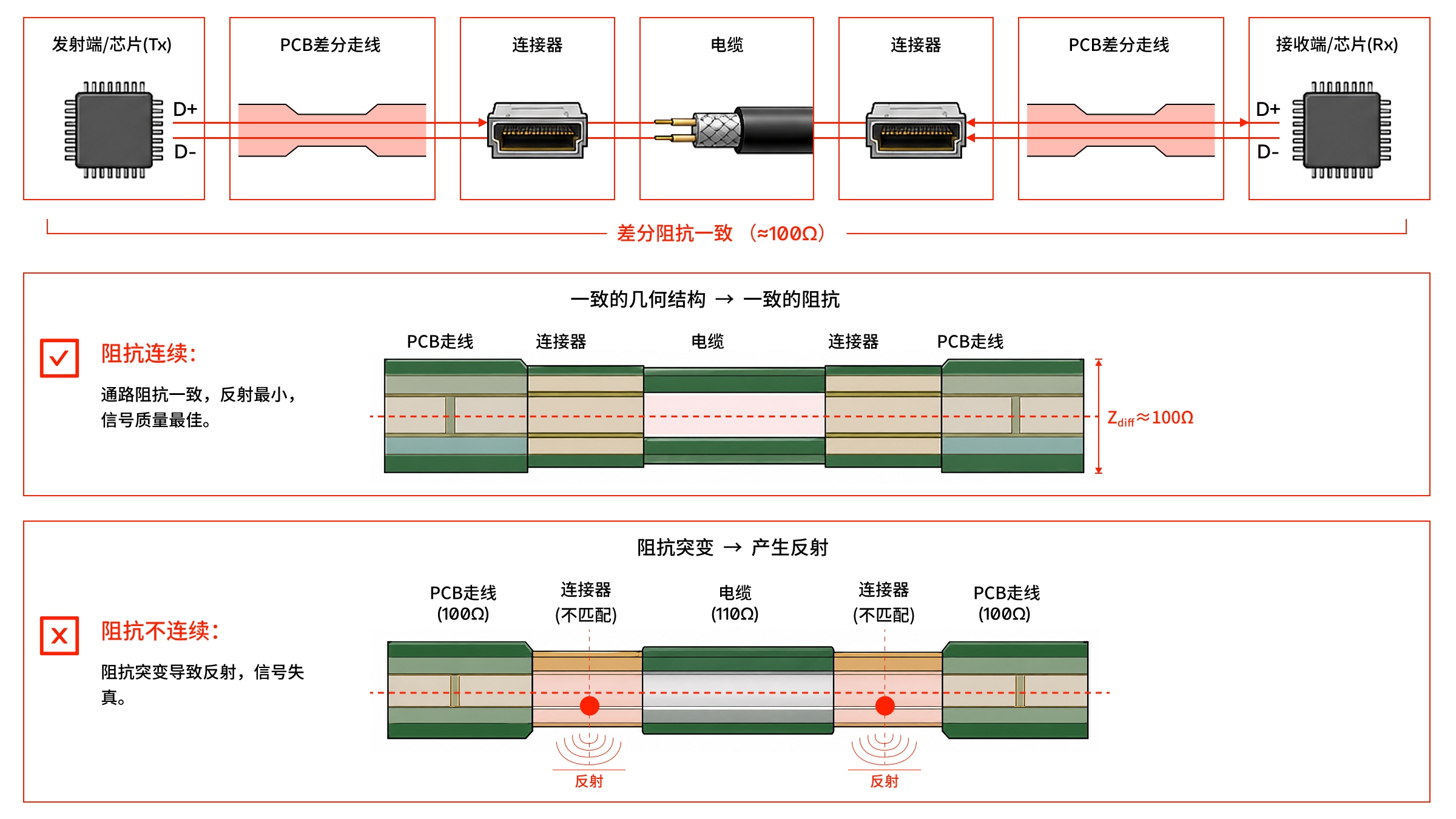

阻抗不连续：导致反射和回波损耗增大。如果PCB走线、连接器和线缆之间阻抗不匹配，信号会在接口处产生反射，导致眼图收窄、抖动增加，甚至引发误码。工程师需要控制差分阻抗，优化过孔、端接与连接器过渡结构。

插入损耗过大：导致眼图闭合和误码率上升。随着信号频率提高，导体损耗、介质损耗和连接结构带来的损耗都会增加。需要选择低损耗材料、缩短路径、使用合适线缆组件。

串扰耦合：导致相邻通道干扰和时序余量下降。在高密度连接器中，不同信号通道之间距离很近，容易产生串扰。需要增加间距、优化地针分布、使用屏蔽结构。

回波损耗：是信号返回源端，影响传输稳定性；屏蔽不足则导致抗EMI能力下降。需要采用稳定屏蔽端接和接地策略。

差异化的设计约束：PCIe、USB4与汽车以太网侧重不同

虽然三者都属于高速接口，但设计约束各不相同：

PCIe：常用于板内或板间扩展，强调通道预算、连接器插损和参考时钟完整性。工程师需要确认连接器系列是否具有明确的高速规格和测试数据，并把插入损耗、回波损耗和串扰指标纳入通道预算。

USB4：面向外部可插拔线缆，必须同时考虑线缆长度、屏蔽端接、插拔寿命和用户使用差异。不能只看“支持某个版本”的描述，还要确认线缆长度、认证信息、E-marker和屏蔽连续性。

汽车以太网：工作在复杂的整车电磁环境中，更强调线束路径、EMC环境、温度振动和长期可靠性。双绞线结构、屏蔽策略、连接器锁扣、防水密封和线束固定方式都必须与EMC和可靠性要求一起考虑。

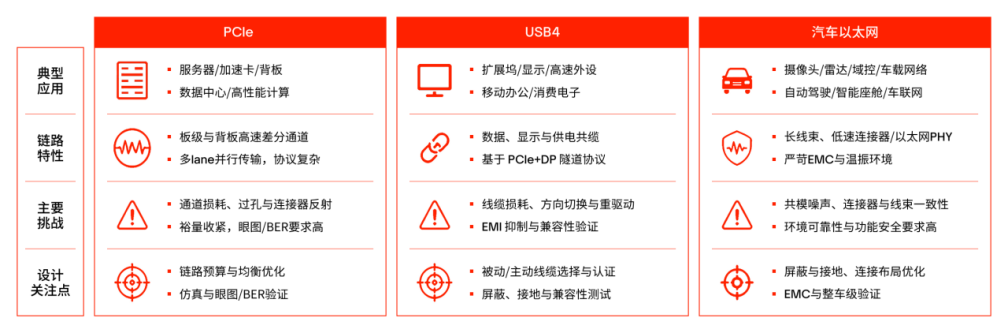

PCIe、USB4 与汽车以太网的高速设计挑战

验证闭环：TDR、VNA、眼图和EMI测试

很多高速问题的根源在于只看单个连接器的额定速率，而没有确认整条链路的损耗预算。链路预算应覆盖发送端输出能力、PCB材料与走线长度、过孔和连接器不连续点、线缆组件损耗、接收端均衡能力以及温度变化带来的裕量变化。

在验证阶段：

1. TDR可以帮助定位阻抗随路径变化的不连续点，适合发现连接器过渡、过孔和线缆端接问题。

2. VNA可以评估插入损耗、回波损耗和串扰，适合发现材料损耗、通道过长和屏蔽或布局问题。

3. 眼图与误码率测试可以反映系统级时序与噪声余量，适合发现均衡不足、抖动过大和链路余量不足。

4. 近场扫描和EMI测试帮助发现辐射热点和屏蔽缺陷，适合发现回流路径中断和屏蔽端接不良。

不同测试不是相互替代，而是从不同角度解释同一条链路的行为。

思考要点（可截图收藏）

• 发送端、PCB、连接器、线缆和接收端共同构成完整链路。
• 阻抗不连续、插入损耗、串扰和回波损耗是四大核心挑战。
• PCIe、USB4和汽车以太网的设计约束各有侧重。
• 使用TDR、VNA、眼图和EMI测试形成验证闭环。
