未来互连趋势与工程影响

摘要

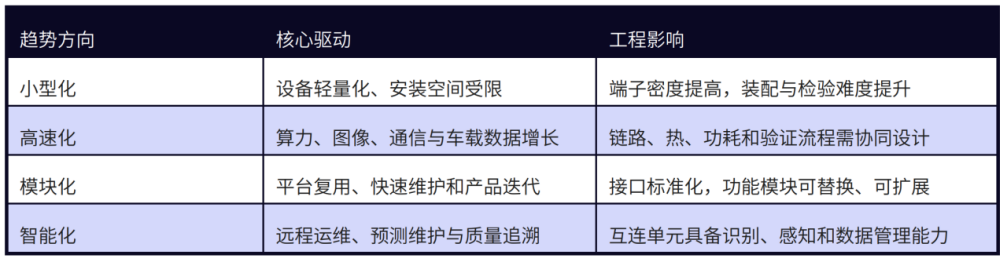

高速互连的发展趋势可以概括为三个方向：更高数据率、更高集成密度和更强系统协同。随着速率提升，连接器和线缆需要在更小空间内保持更好的阻抗连续性和更低损耗；随着系统小型化，板间堆叠高度、连接器占板面积和线缆弯折空间也变得更加关键。

本文从高速互连的三个趋势出发，阐述系统级协同设计的重要性，并给出从需求定义到量产支持的完整工程化导入路径。

正文

在工程实践中，高速设计正在从“器件选型”转向“连接方案设计”。工程师不仅要选择合适的连接器，还需要同步确认PCB走线规则、参考平面、端接结构、线缆组件和屏蔽策略。

更高数据率：在更小空间内保持阻抗连续和低损耗

更高数据率是高速互连最直接的驱动力。随着信号速率提升，连接器和线缆需要在更小空间内保持更好的阻抗连续性和更低损耗。

这对连接器设计提出了更高要求：触点几何需要优化以控制阻抗，地针分布需要合理设计以降低串扰，屏蔽壳体需要有效覆盖以减少辐射。对于线缆而言，差分对结构需要精确控制绞距，屏蔽覆盖率需要足够高，介质材料需要选择低损耗类型。

对关键链路而言，早期仿真和样机测量比后期补救更有效。

更高集成密度：堆叠高度、占板面积和弯折空间成为核心制约

随着系统小型化，板间堆叠高度、连接器占板面积和线缆弯折空间变得更加关键。高密度系统中，端子间距越小，对装配公差、焊接质量、插拔导向和绝缘距离的要求越高。

工程师需要同时评估连接器高度、插拔方向、最小弯曲半径、测试探针可达性和维修空间。真正可用的高密度方案，必须在体积、性能和可制造性之间取得平衡。若忽略固定点和应力释放，线缆弯折或装配拉力可能直接传递到端子区域，导致间歇性接触问题。

另一个明显趋势是标准化高速连接器和预制线缆组件的使用增加。经过验证的组件有助于降低不确定性，缩短开发周期，并减少样机阶段的调试风险。

系统级协同设计：从“选器件”转向“方案设计”

高速设计正在从“器件选型”转向“连接方案设计”。工程师不仅要选择合适的连接器，还需要同步确认PCB走线规则、参考平面、端接结构、线缆组件和屏蔽策略。

设计建议从系统框图阶段开始。接口速率、链路长度、走线层叠、连接器位置、线缆长度和散热空间都应尽早确定。对于可能存在多种机械布局的项目，可以在样机阶段预留不同连接路径或测试结构，用测量结果比较方案。

高速连接器选型时，需要确认接口规范和目标速率，然后看阻抗规格、插入损耗、回波损耗、串扰指标、屏蔽结构、地针分布、插拔寿命和可装配性。对于板对板或夹层连接器，还需确认堆叠高度、公差吸收能力和定位结构。

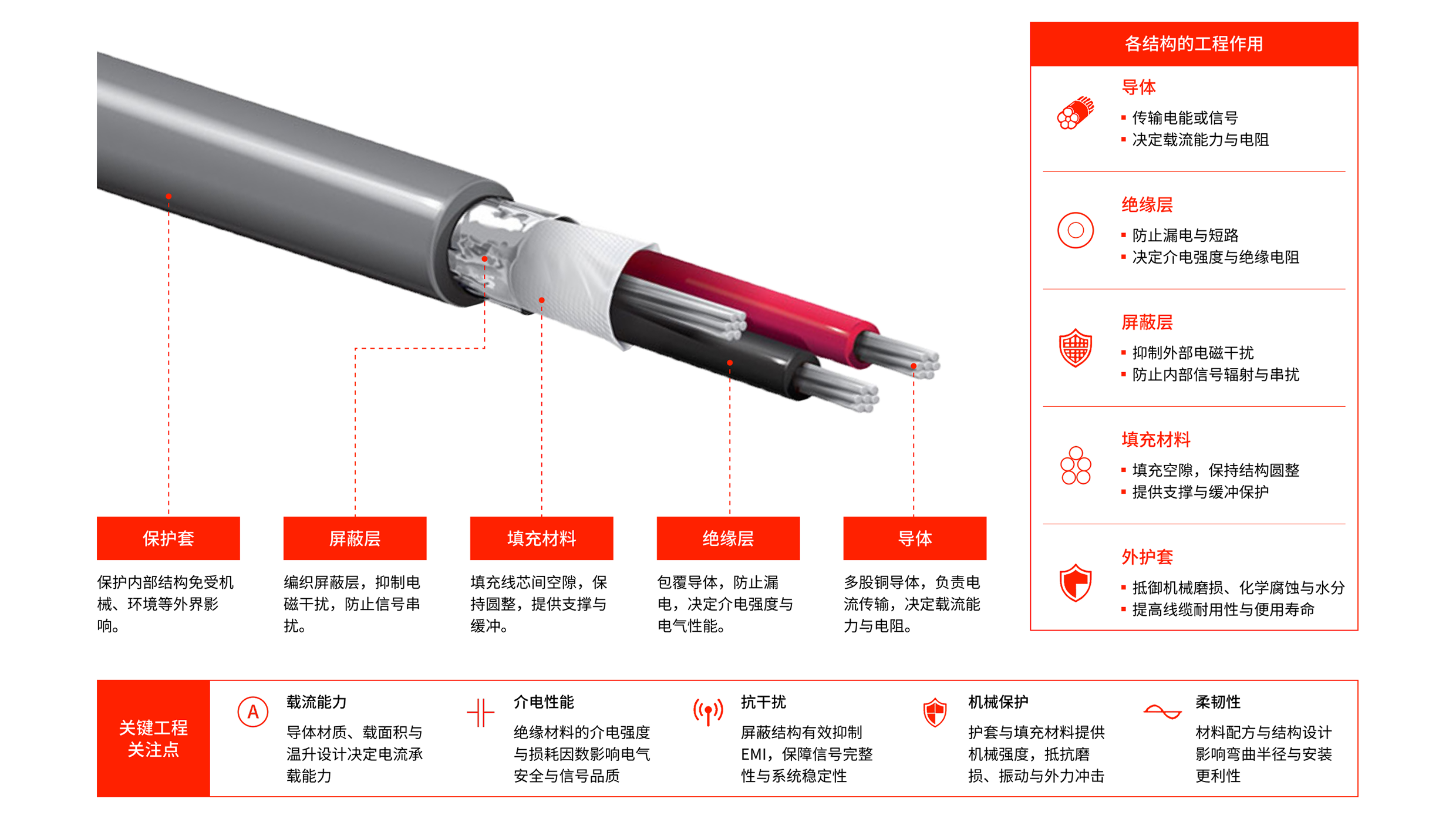

高速线缆选型时，除了芯数和长度之外，更要关注差分对结构、屏蔽覆盖率、线缆损耗曲线、弯折半径、护套材料和端接一致性。线缆越长，损耗和串扰越容易成为限制因素；线缆越需要移动或弯折，机械寿命和屏蔽稳定性就越重要。

连接器与线缆必须作为组合方案验证。一个高速连接器如果与不合适的线缆或端接工艺搭配，仍然可能导致链路失效。

工程化导入路径：从需求定义到量产支持

高速互连方案的导入应从需求定义开始：

1. 需求定义阶段：确认接口速率、通道长度、环境和装配边界，输出高速互连需求表。

2. 方案选择阶段：筛选连接器、线缆、屏蔽件和端接方式，形成候选方案与样品BOM。

3. 样机验证阶段：完成TDR、VNA、眼图/BER、EMI与温升测试，形成验证报告与问题清单。

4. 小批量导入阶段：确认替代料、工艺文件和检验频率，形成受控BOM与检验计划。

5. 量产支持阶段：管理批次变化、供应周期和持续质量记录。

思考要点（可截图收藏）

• 更高数据率要求在更小空间内保持阻抗连续和低损耗。
• 更高集成密度使堆叠高度、占板面积和弯折空间成为核心制约。
• 系统级协同要求从“选器件”转向“方案设计”，同步规划PCB、屏蔽和端接。
• 工程化导入需覆盖需求定义、方案选择、样机验证到量产支持的全流程。
