线束设计的本质是将散乱的单根导线转化为清晰、可靠且易于维护的系统级布线结构。

摘要

如果说连接器决定了系统中“如何连接”，那么线缆与线束则决定了这些连接如何在真实空间中被组织、保护和长期运行。一个设计良好的线束系统，可以让复杂设备内部的连接关系更加清晰，降低装配错误，提高维护效率，并增强系统长期可靠性。

本文从导体、屏蔽与绝缘技术出发，深入解析线缆的结构与选型要点，并结合EMI/EMC设计原则和工程化布线方法，帮助工程师将杂乱导线转化为有序系统。

正文

在电子系统中，线缆并不仅仅是传输电流或信号的导线。它还需要承受弯折、振动、温度变化、电磁干扰以及装配过程中的机械应力。对于汽车、工业自动化、能源设备和大型电子系统而言，线束更是连接不同功能模块的重要基础。

结构决定性能：导体、绝缘、屏蔽与护套

一根看似简单的线缆，通常由导体、绝缘层、屏蔽结构、护套以及填充材料等部分组成。不同结构组合决定了线缆的载流能力、信号传输性能、柔韧性、耐温能力和抗干扰能力。

导体：是线缆中负责传输电能和信号的核心部分。铜是最常见的导体材料。单股导体适合固定安装场景；多股绞合导体柔韧性更好，适合需要弯折、振动或移动的应用。导体截面积或线规决定了电流承载能力，需根据工作电流、线缆长度、允许压降和环境温度综合选择。

绝缘层的作用：是将导体与外部环境或相邻导体隔离开来。常见绝缘材料包括PVC、PE、PP、XLPE、FEP、PTFE等。普通消费电子中使用PVC，高温或高可靠应用中则需选择氟塑料或交联材料。在高速信号线缆中，绝缘材料还会影响介电常数和损耗特性。

屏蔽层的作用：是减少外部电磁噪声对信号的影响，同时降低线缆自身向外辐射的干扰。常见屏蔽方式包括铝箔屏蔽（覆盖率高，适合高频干扰防护）、编织屏蔽（机械强度好，适合弯折场景）以及复合屏蔽结构。

外护套：主要承担机械保护和环境防护作用。在工业自动化设备中，拖链线缆需要良好的耐弯折能力；在汽车应用中，线束外部通常需要增加波纹管或护套保护；在户外设备中，则需考虑耐候性和防水能力。

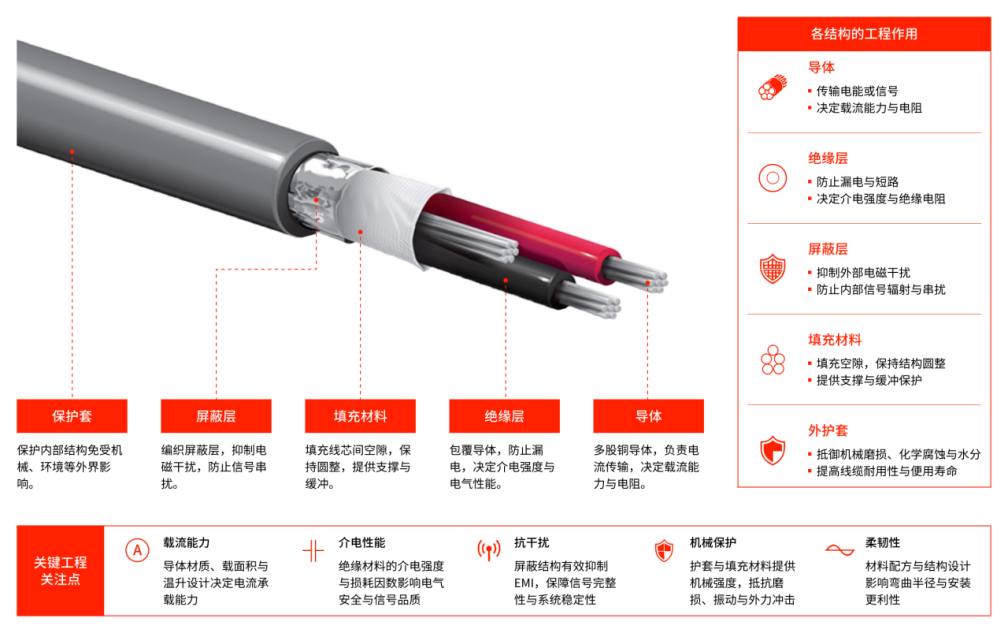

典型线缆结构分解图（图片来源：DigiKey）

EMI/EMC关键防线：分离、屏蔽与接地

在线缆与线束设计中，EMI/EMC是一个不能忽略的问题。线缆往往既可能成为干扰的接收路径，也可能成为干扰的辐射源。

电源线与信号线分离：是最基本的原则。电机驱动线、开关电源线、大电流负载线会产生较强噪声；传感器线、模拟信号线、高速差分信号线则更容易受到干扰。通过增加间距、缩短并行长度、采用交叉走线或独立线束分组，可以降低耦合风险。

屏蔽与接地：效果很大程度取决于接地方式。对于高速数据线或工业通信线缆，屏蔽层需要通过连接器或金属外壳形成稳定的接地路径。低频应用中可采用单端接地以减少地环路问题；高频应用中则可能需要多点接地或360°屏蔽端接。

双绞线结构：是提高抗干扰能力的重要方法。以太网、CAN、RS-485都大量采用这种结构，通过让两根导线周期性位置互换，使外部干扰在两根导线上产生相近影响，有利于差分接收端抑制共模噪声。

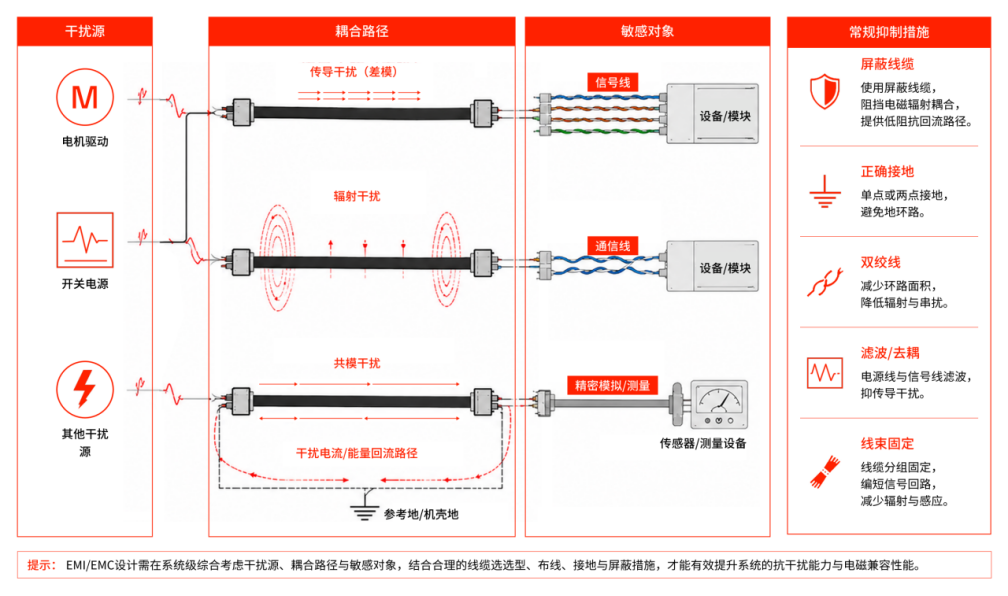

线缆EMI/EMC干扰路径与抑制方法

系统化布线：功能分组、路径规划与弯折控制

线束设计的目标，不只是把所有连接点连起来，而是让电源、信号、数据和控制线路在有限空间内有分布，并在整个产品生命周期中保持稳定可靠。

功能分组是第一步。按照电源线束、控制信号线束、传感器线束、通信线束、高压线束等进行分组，可以降低装配复杂度，也有助于控制电磁干扰。

路径规划直接影响产品结构设计。线束需要避开高温区域、运动部件、锐利边缘和强电磁干扰源，同时尽量减少不必要的交叉、扭曲和过长预留。对于需要开合或移动的结构，还需预留合理的线缆活动空间。

弯折半径是容易被忽视的关键点。过小的弯折半径可能损伤导体、绝缘层或屏蔽结构，对高速数据线缆则可能破坏线对结构，影响阻抗连续性。

固定与防护：避免振动、摩擦和环境应力

线束固定不仅是为了美观，更是为了保证系统可靠性。常见固定方式包括扎带固定、卡扣固定、线槽布线、护套保护、支架或夹具定位。固定点过少会导致线束晃动，固定点过多则可能增加装配复杂度。对于靠近金属边缘或运动部件的位置，应增加防磨保护。

工程化布线还需要考虑后期维护。通过颜色区分、标签、不同连接器结构、防呆设计和清晰的线束走向，可以降低装配错误和维护误操作风险。

思考要点

• 线缆的导体、绝缘、屏蔽和护套共同决定了其电气和机械性能。
• 分离电源线与信号线、正确处理屏蔽接地是抑制EMI的核心手段。
• 功能分组、路径规划和弯折半径控制将复杂连接转化为可靠结构。
• 使用扎带、线槽和护套避免振动、摩擦和环境应力导致的失效。
