连接器选型不能只停留于参数核对，更应当从系统适配的角度构建可靠的互连基础。
摘要
连接器是电子系统中最常见、也最容易被低估的元件之一。在真实产品中，连接器承担着电能、信号和数据传输的基础任务，其性能直接影响系统可靠性、装配效率和维护成本。选型不能只关注“是否能接上”，更要关注“能否长期可靠地接上”。
本文从电气参数、机械性能、高速信号完整性以及应用场景四个维度，系统讲解连接器的设计基础知识，帮助工程师建立从参数匹配到系统适配的完整选型思维。
正文
从消费电子中的板对板连接，到工业控制柜中的线对板接口；从新能源汽车中的高压连接器，到数据中心服务器中的高速背板连接器，不同应用场景对连接器提出了完全不同的要求。
电气参数：不只是“能不能接上”
电流与温升：电流额定值表示连接器在规定条件下能够长期承载的最大电流。如果实际工作电流长期接近额定上限，接触点可能出现温升，进一步影响端子材料、塑胶外壳以及接触稳定性。工程实践中，连接器通常需要保留一定设计裕量，而不是按照额定值极限使用。
电压与绝缘：电压额定值决定连接器能够承受的工作电压范围。在工业电源、储能系统、新能源汽车和高压测试设备中，工程师需要同时关注工作电压、瞬态过压、爬电距离和电气间隙。
接触电阻：这是衡量连接质量的重要指标。理想情况下，连接器应在长期使用中保持稳定的低接触电阻。但在实际环境中，振动、氧化、污染、温度循环以及插拔磨损都可能导致接触电阻上升，进而引起电源路径压降增加、接触点发热上升、信号质量下降和间歇性故障。
机械性能：长期可靠的物理保障
连接器不仅是电气元件，也是机械结构件。常见机械性能包括插拔寿命、保持力、锁紧结构、抗振动能力以及防误插设计。
在高振动环境下，带锁扣或螺纹锁紧结构的连接器通常更合适。插拔寿命影响维护周期和长期使用可靠性，保持力和锁紧结构则直接影响抗振动能力和连接稳定性。工作温度范围则决定了材料选择和环境适应性。
连接器选型的核心，不是寻找参数最高的产品，而是在具体系统中找到最合适的平衡点。
高速信号完整性：连接器成为链路的一部分
随着电子系统数据传输速率不断提高，连接器已经不再只是简单的机械接口。在高速数字系统中，连接器、线缆和PCB走线共同构成完整的信号传输链路。
阻抗连续性：高速信号在传输过程中需要尽量保持阻抗连续。如果PCB走线、连接器和线缆之间阻抗不匹配，信号会在接口处产生反射，导致眼图收窄、抖动增加，甚至引发误码。

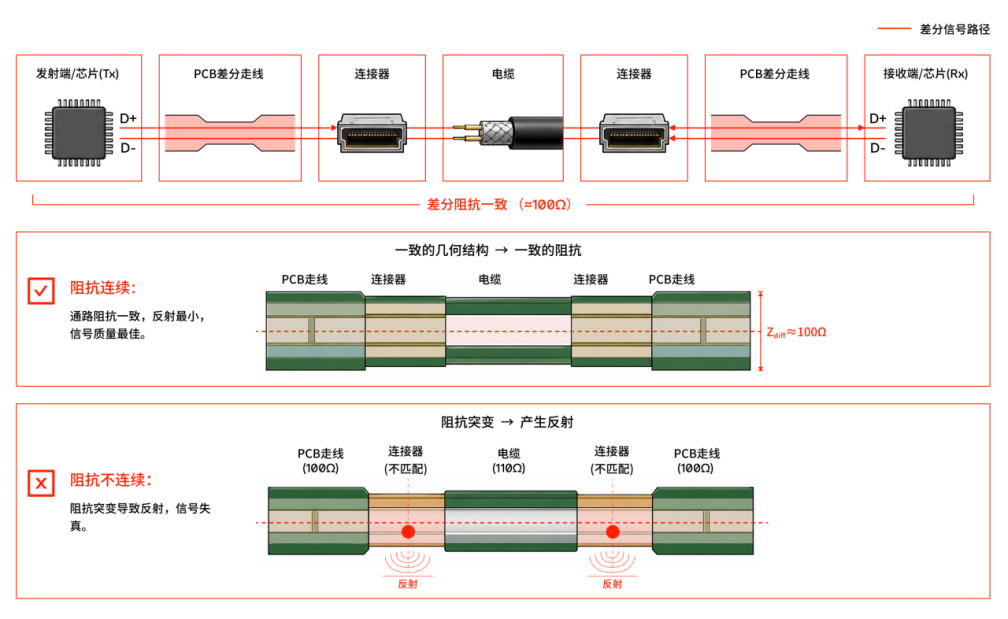

阻抗连续性与反射影响图解（图片来源：DigiKey）
插入损耗：表示信号通过连接器或线缆后能量衰减的程度。对于高速背板、服务器互连和高速线缆组件而言，插入损耗是评估链路质量的重要指标。损耗过大时，系统可能需要依赖均衡或重定时器来补偿。

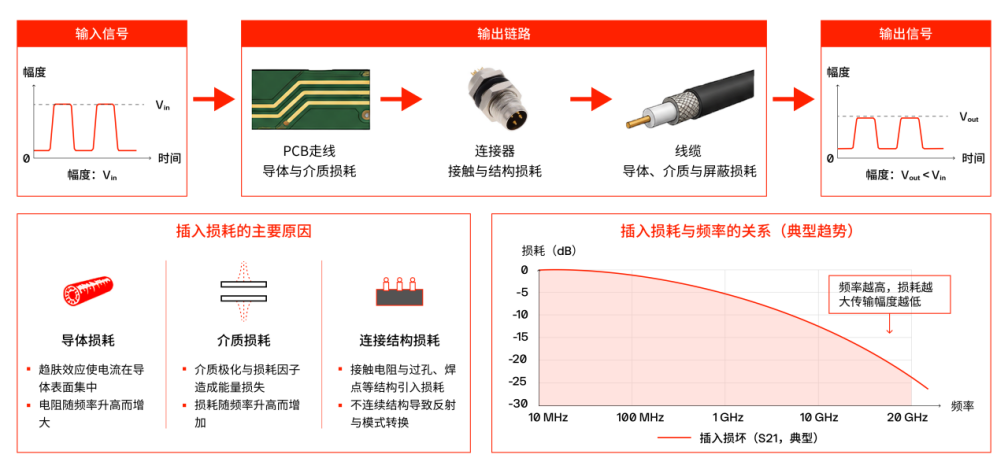

插入损耗概念与影响因素（图片来源：DigiKey）
串扰与屏蔽：在高密度连接器中，不同信号通道之间距离很近，容易产生串扰。高速连接器通常会采用差分对布局、接地针脚隔离、屏蔽结构或优化端子排列方式来降低串扰。
场景决定类型：按需选择结构匹配的连接器
在电子系统中，连接器通常用于实现板与板、线与板、线与线、设备与外部接口之间的连接。不同连接方式对应不同的结构要求、电气性能和应用环境。
板对板连接器：用于两块PCB之间的电气连接，常见于通信设备和嵌入式系统，选型时关注间距、高度、针数和信号完整性。
线对板连接器：用于将线缆连接到PCB，是工业控制和电源模块中的常见方式，需同时考虑端子、线规和压接工艺。
线对线连接器：用于线缆与线缆之间的连接，常见于汽车线束和工业设备，更关注抗振动和防护等级。
FFC/FPC连接器：用于柔性扁平线缆连接，适合空间紧凑的消费电子产品。
外部接口连接器：用于设备与外部系统的连接，需考虑插拔寿命、屏蔽和ESD防护。
思考要点（可截图收藏）
- 连接器选型需要同时考虑电气性能、机械结构、应用环境和装配方式。
- 电气参数关注电流、电压和接触电阻，并预留充足裕量。
- 机械性能决定了连接器在振动、冲击和长期使用中的可靠性。
- 高速应用中，连接器是信号链路的一部分，需关注阻抗和损耗。
- 根据板对板、线对板、线对线或外部接口等场景选择匹配的类型。
