一、任务介绍
本设计使用美信(已被ADI收购)生产的DS3231高精度实时时钟芯片设计一款高精度RTC实时时钟模块。
二、方案介绍
以DS3231MZ+TRL芯片为核心,加上少量外围器件、锂电池CR2032及连接器,设计为一款通用的高精度RTC实时时钟模块。

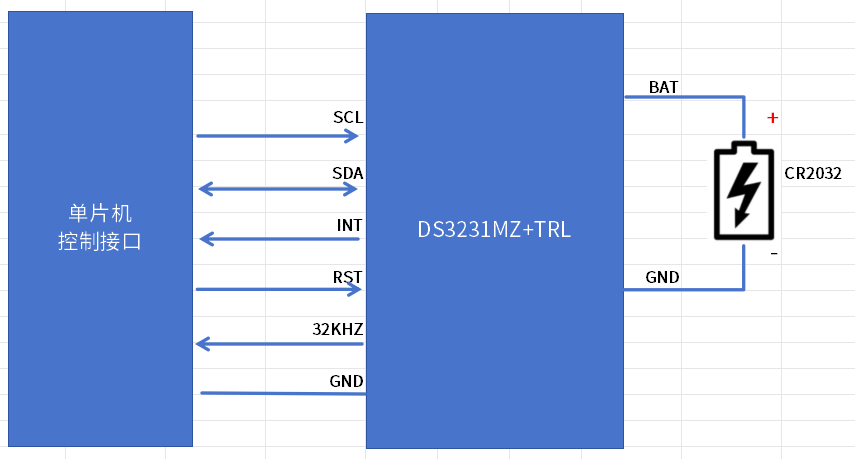

模块构成:

模块元器件清单:
模块构成 | 规格型号 | 功能 |
DS3231MZ+TRL | SOIC-8封装 | 时钟模块核心器件 |
电池座 | CR2032电池座 | 接外部供电电池用 |
充电限流部分 | 1N4148、200欧姆电阻 | 接入VCC场合,给电池充电 |
总线上拉电阻 | 10K欧姆电阻 | 电平匹配用上拉电阻,给RST、SCL、SDA、INT、32KHZ用 |
滤波电容 | 0.1uF | 靠近VCC端、滤波 |
三、模块介绍
DS3231MZ+TRL是美信(Maxim Integrated,已于2020年被ADI公司收购)推出的高精度I2C实时时钟(RTC)芯片,该产品系列包括多种具体型号,并提供SOIC-16和SOIC-8封装。该器件集成温度补偿晶体振荡器(TCXO)和晶体,在0°C至+40°C范围内精度为±2ppm,在-40°C至+85°C范围内精度为±3.5ppm。它支持-40°C至+85°C的工业级温度可靠运行。DS3231MZ+TRL的实时时钟可计数秒、分、时、日、日期、月和年,并提供有效期至2100年的闰年补偿。它提供两个时间闹钟和可编程方波输出,采用快速(400kHz)I2C接口与微控制器通信,工作电压范围为2.3V至5.5V。其典型电流消耗为1.5µA,最大为4.0µA 。
该器件内置电池备份电源切换电路,主电源断开时可维持连续计时功能。它还集成了精度为±3°C的数字温度传感器。广泛应用于全球定位系统、服务器、电表等工业领域。
这款芯片的DigiKey上的购买链接:
https://www.digikey.cn/zh/products/detail/analog-devices-inc-maxim-integrated/DS3231MZ-TRL/2754408

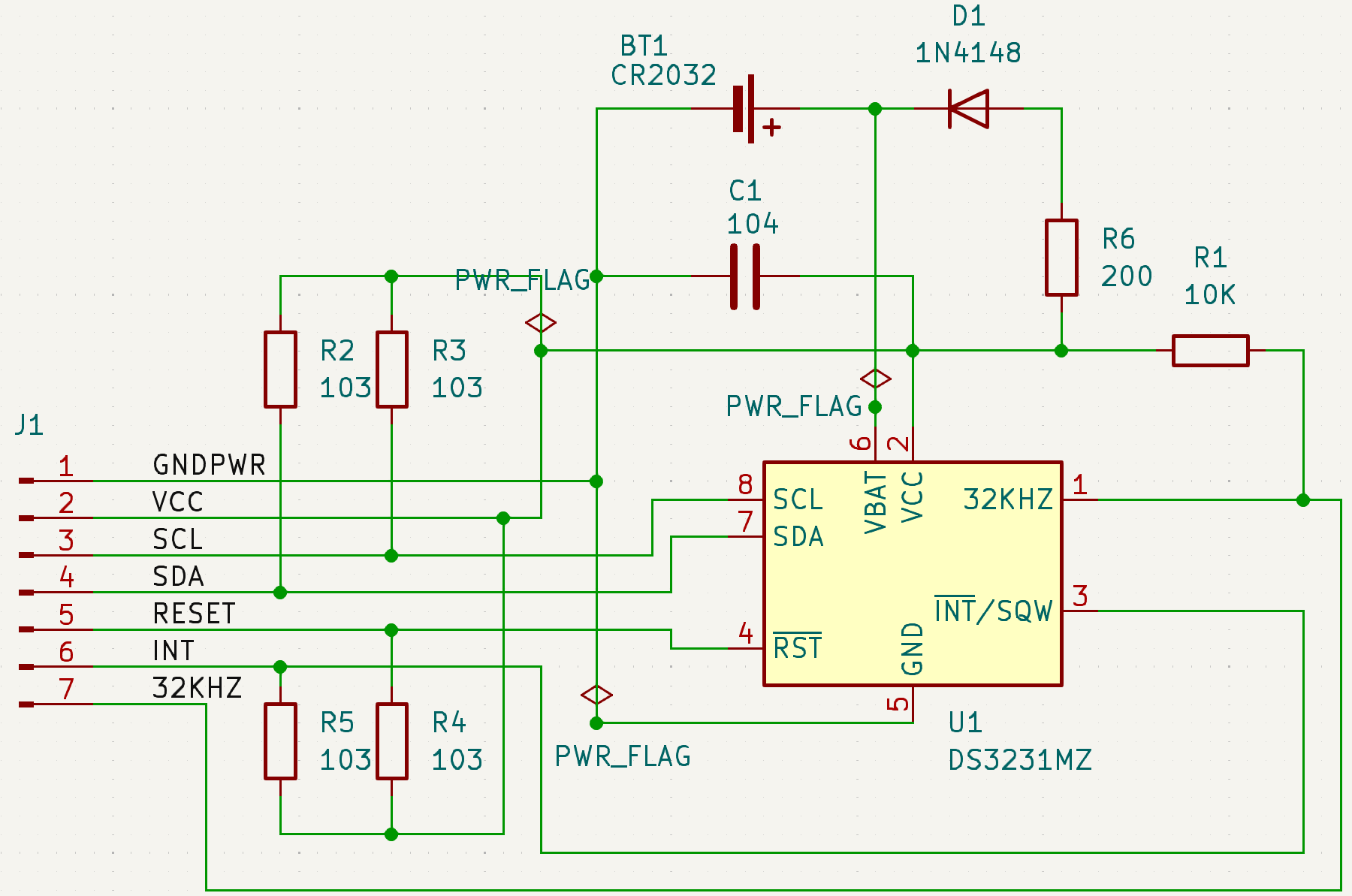

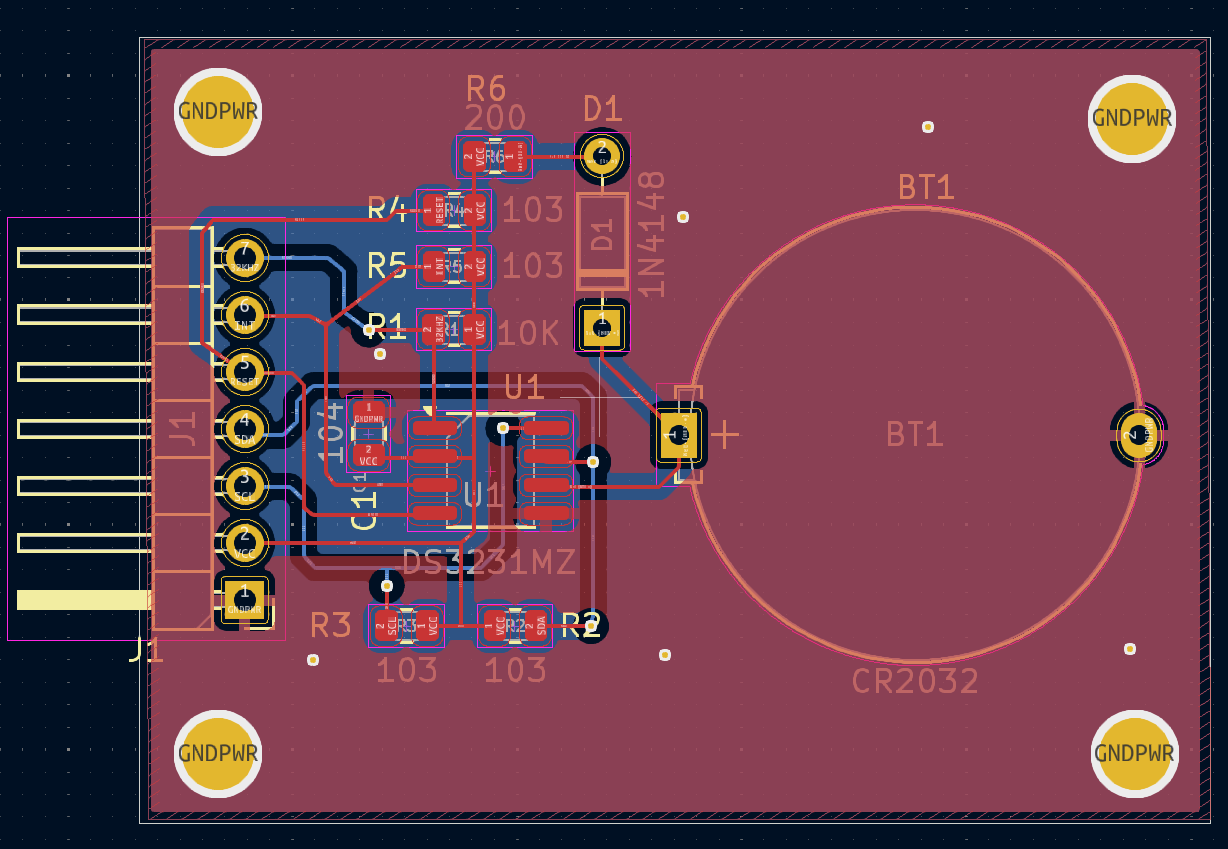

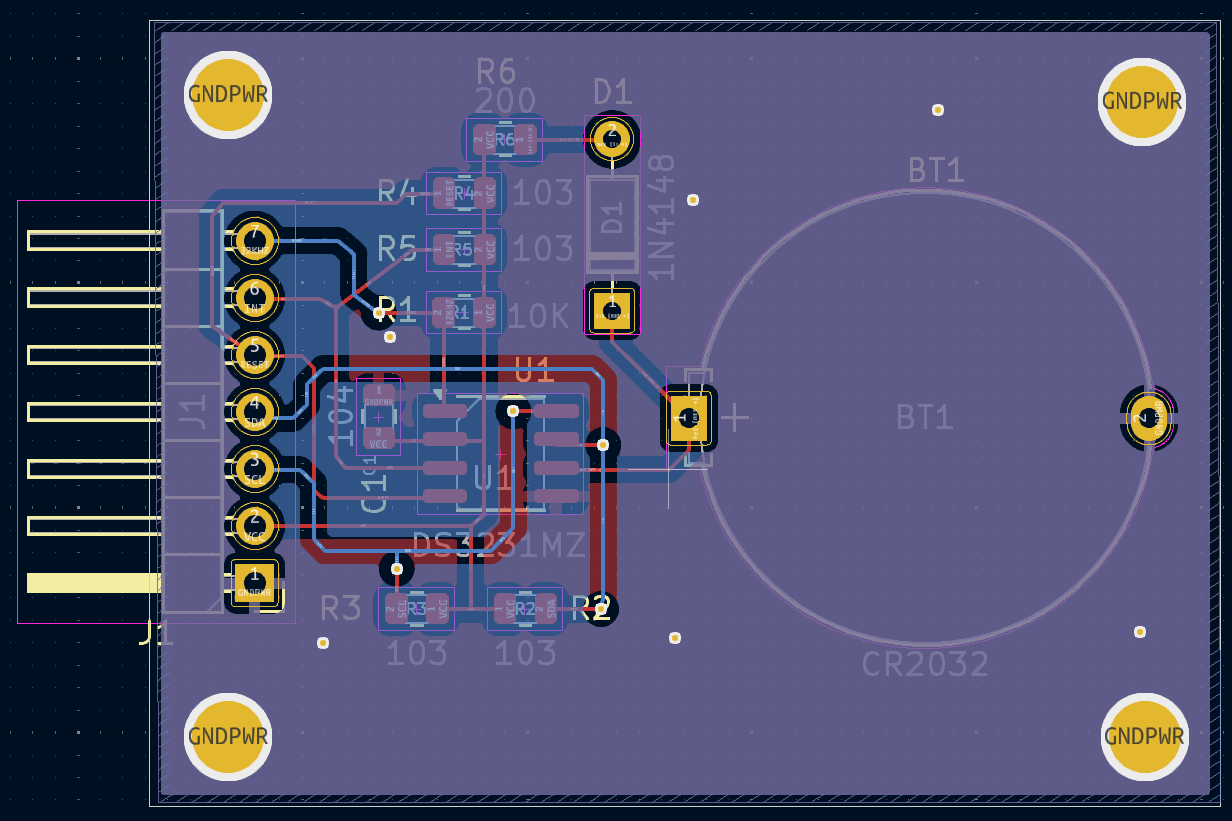

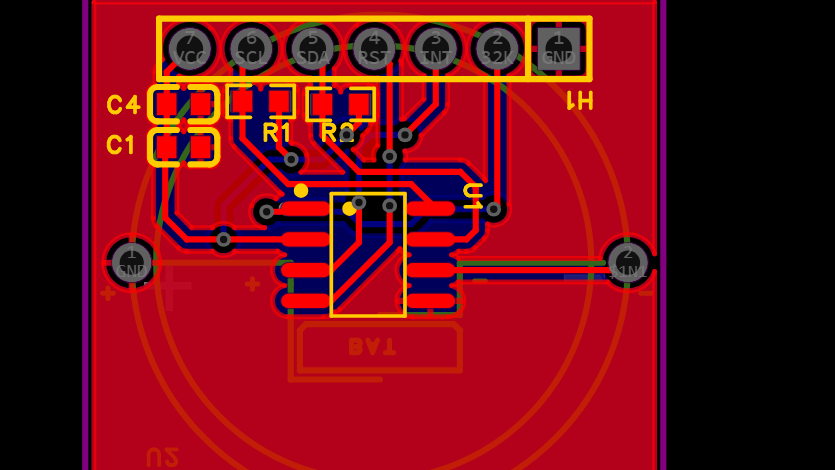

四、原理图和PCB模块介绍
DS3231MZ+TRL本身引脚少,采用SOIC-8封装。除了Vbat电池(3V)供电引脚之外,其他引脚都通过电路从连接器上引出,方便做控制和测试。芯片中SCL和SDA是I2C总线,可以通过该总线完成工作参数配置。
INT/SQW是一个可编程的输出引脚,可以输出不同频率(如1Hz、4kHz等)的方波,可以用作系统时钟或触发信号。不需要时可以悬空。本设计中通过连接器引出,方便灵活使用。
32KHz引脚输出一个32.768kHz的稳定时钟信号,可以给其他需要精准时钟的设备。不需要时也可以悬空。
五、模块主要性能指标和管脚定义
1、主要性能指标
也就是DS3231MZ+TRL的性能指标。
·0°C至+40°C范围内精度为±2ppm -40°C至+85°C范围内精度为±3.5ppm
·为连续计时提供电池备份输入
·工作温度范围 商用级:0°C至+70°C 工业级:-40°C至+85°C
·低功耗
·实时时钟产生秒、分、时、星期、日期、月和年计时,并提供有效期到2100年的闰年补偿
·两个日历闹钟
·可编程方波输出
·高速(400kHz) I2C接口
·工作宽,可在2.3V ~5.5V范围内稳定工作。
·数字温度传感器输出:精度为±3°C
·老化修正寄存器 /RST输出/按钮复位去抖输入
2、管脚定义
管脚编号 | 名称 | 功能 |
1 | 32KHZ | 32.768KHZ的输出信号,50%占空比 |
2 | Vcc | 外部工作电源 |
3 | INT/SQW | 中断输出信号(低有效)或者1Hz的方波输出信号 |
4 | RST | 复位信号,电平“0”复位芯片 |
5 | GND | 地 |
6 | Vbat | 电池供电输入端 |
7 | SDA | I2C总线通讯数据输入输出端 |
8 | SCL | I2C总线通讯时钟信号 |

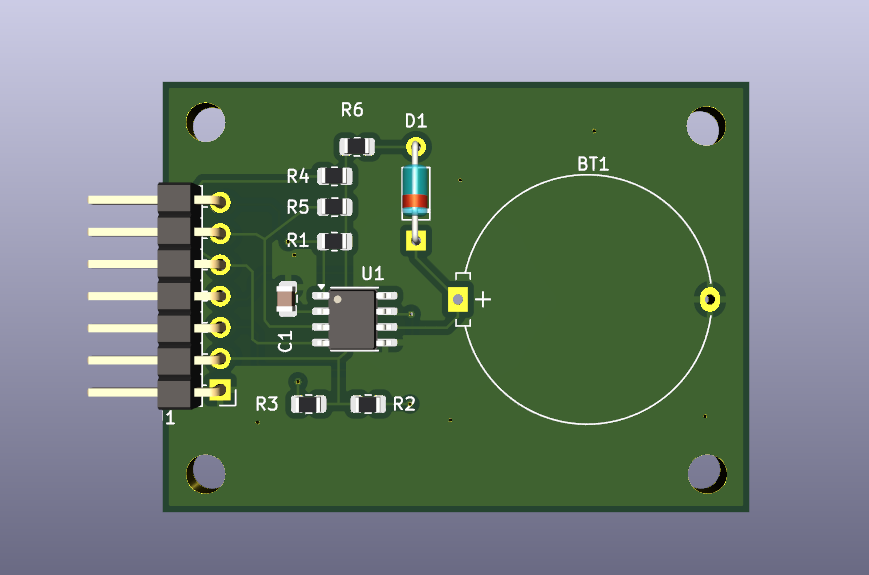

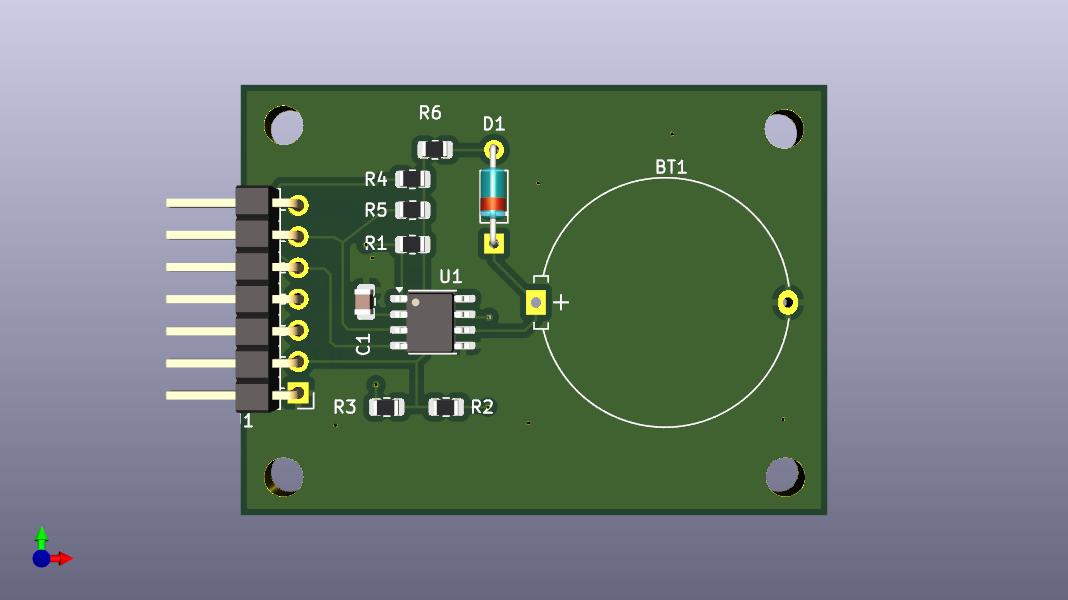

3、板上设置及标识
标记 | 名称 | 默认状态 | 描述 |
J1 | 模块接口 |
| 可连接单片机,方便控制及采集信号 |
R1~R5 | 上拉电阻 | 10K | 开漏输出的上拉电阻 |
BT1 | 电池 | 可不接 | 在没有外部供电场合,使用电池充电 |
C1 | 滤波电容 | 0.1uF |
|
D1、R6 | 1N4148、电阻 | 不使用电池场合,可不焊接 | 是正常供电给电池充电的电路 |
4、心得体会
之前使用过美信的其他时钟芯片,本次借着硬禾科技提供的活动机会,以这款DS3231MZ+TRL设计了一个通用的高精度时钟模块,方便和各种单片机搭配,制作时钟方面的应用。本设计是参考参芯片的数据手册设计的,能否正常工作,还有待验证。
另外本次使用的设计软件为KiCAD(版本:V8.0.1),因为是第一次使用,设计中不得不不断查找资料寻求解决办法,比如如何确认元器件的封装,如何解决检查结果中的各种错误。在布线阶段,本以为会有自动布线之类的工具,结果确认需要安装外部插件才能完成,最后还是手动布线完成的。尽管不熟练,但因为整个电路比较简单,所以设计起来没有太大的难度。KiCAD本身提供的功能还是很多的,后面会不断尝试使用它做设计,提高设计能力,同时也熟练掌握它。
