方案介绍
本项目旨在设计并实现一款高精度、高可靠性的实时时钟（RTC）模块，核心采用主打高精度的 DS3231 芯片。
相较于传统的 DS1302 等方案，本方案的核心优势在于彻底解决了环境温度波动对时间精度的影响。DS3231 内部高度集成了温度补偿晶体振荡器 (TCXO) 和晶体，能够实时感测环境温度并补偿晶振频率，从而在 -40°C 至 +85°C 的严苛宽温环境下，依然保持 ±3.5ppm 的极高精度（在 0°C~40°C 常温下精度更是高达 ±2ppm，即年误差仅约 1 分钟）。
该方案的主要特性包括：
- 高可靠供电机制：支持 2.3V~5.5V 宽电压主供电，兼容 3.3V 与 5V 系统。板载 CR2032 纽扣电池座，当主电源意外断电时，系统会自动无缝切换至备用电池供电，确保时间数据不丢失、走时不断档。
- 高效通信与存储扩展：采用最高 400kHz 速率的 I2C 总线与主控（如 Arduino、STM32 等）通信，极大节省了单片机的 IO 资源。此外，模块可选配板载 AT24C32 EEPROM 芯片，与 DS3231 共用 I2C 总线，为主控提供额外的非易失性数据存储空间。
- 丰富的外设接口：模块引出了 32.768kHz 专用方波输出引脚（
32K），以及可编程的方波/闹钟中断复用引脚（SQW），可用于触发单片机外部中断或提供精准的时钟基准。

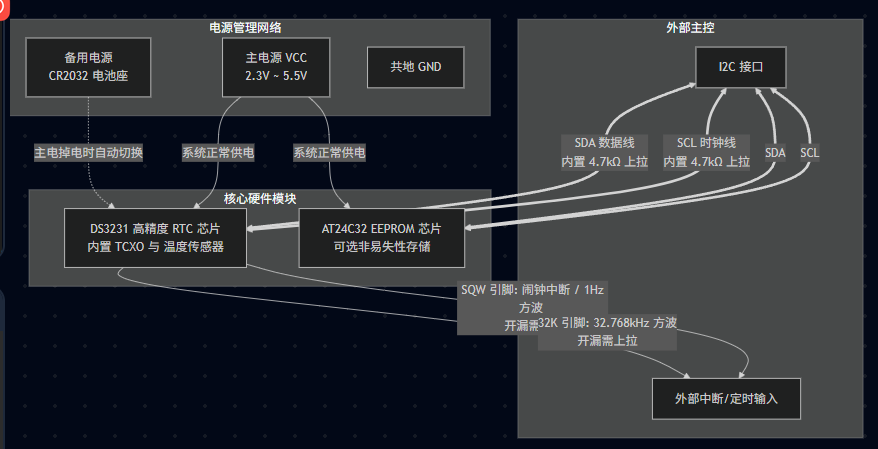

模块资源框图
模块介绍
DS3231 是目前在单片机和 Arduino 开发中最受欢迎的 RTC 模块之一。与早期的 DS1302 相比，它最大的优势在于内部集成了温度补偿晶体振荡器 (TCXO) 和晶体，这意味着它极少受环境温度变化的影响，走时非常精准。
得捷购买连接：DS3231MZ+TRL Analog Devices Inc./Maxim Integrated | 集成电路（IC） | DigiKey
原理图和PCB模块介绍

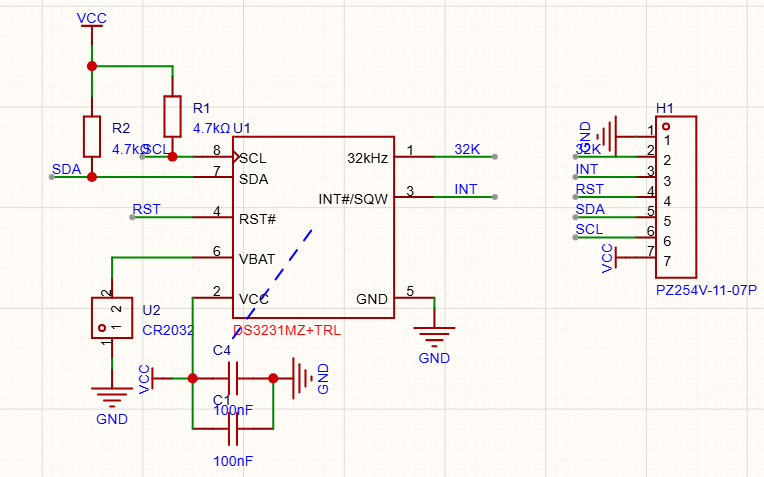

原理图
I2C添加其中4.7K的上拉电阻，添加其中的滤波电容，然后为了供电添加CRC电池，然后通过排针可以连接外部主控使用
设计的时候尽量将其中滤波电容靠近主控

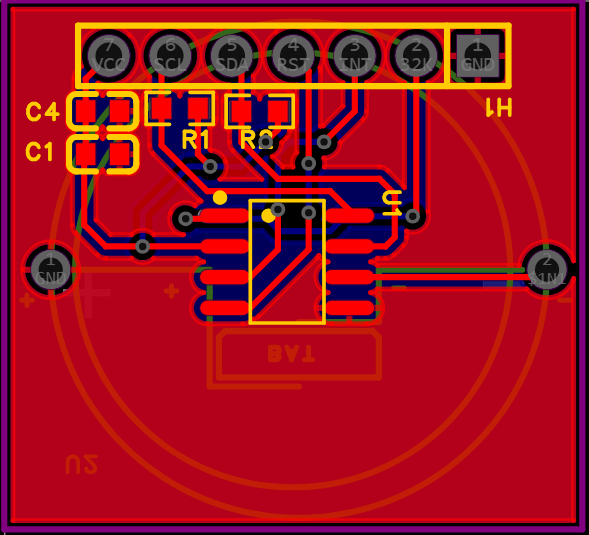

PCB

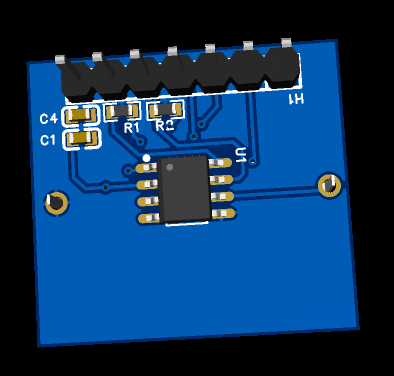

3D图
一、 核心模块与主要性能指标
市场上常见的 DS3231 模块（如 ZS-042 模块）通常不仅包含 DS3231 芯片本身，还会顺带集成一颗 AT24C32 EEPROM 存储芯片，共用 I2C 总线。
类别 | 参数项 | 性能指标 / 特性描述 |
时钟特性 | 时间记录能力 | 提供秒、分、时、星期、日期、月、年的信息。 提供有效期至 2100 年的闰年补偿。 |
走时精度 | ±2ppm (0°C 至 +40°C 环境下，年误差约 1 分钟)； ±3.5ppm (-40°C 至 +85°C 环境下)。 | |
闹钟功能 | 提供 2 个可编程的“每日/每日定时”闹钟。 | |
时钟格式 | 支持 12 小时制（带 AM/PM 指示）和 24 小时制。 | |
电气特性 | 工作电压 | 2.3V 至 5.5V（宽电压，兼容 3.3V 和 5V 单片机）。 |
备用电源 | 带有备用电池输入引脚（通常使用 CR2032 纽扣电池，3V）。主电源断电时自动切换，保持计时。 | |
通信接口 | 协议类型 | I2C 接口（双向串行总线），最高通信速率 400 kHz。 |
附加功能 | 温度传感器 | 芯片内置数字温度传感器（用于内部晶振温度补偿），可通过 I2C 读取，精度为 ±3°C。 |
可编程方波输出 | 可输出 1Hz、1.024kHz、4.096kHz 或 8.192kHz 的方波信号。 |
二、 模块管脚定义汇总
虽然 DS3231 芯片本身是 16 脚的 SOIC 封装，但我们在市面上买到的成品模块（以最常见的 6 针排针为例）对其进行了简化引出，方便直接与单片机连接。
管脚名称 | 类型 | 默认功能 / 详细说明 |
32K | 输出 | 32.768kHz 频率输出：可以直接输出内部晶振产生的 32.768kHz 精确方波信号（开漏输出，通常需要外接上拉电阻）。如果不使用可悬空。 |
SQW | 输出 | 方波 / 中断输出 (Square Wave / Interrupt)：复用引脚。可以配置为输出特定频率的方波（如 1Hz 脉冲），或者配置为闹钟触发时的低电平中断信号（Active-Low）。同样是开漏输出，需要上拉。 |
SCL | 输入 | I2C 时钟线 (Serial Clock)：连接单片机的 I2C 时钟引脚。模块内部通常自带了 4.7kΩ 的上拉电阻。 |
SDA | 输入/双向 | I2C 数据线 (Serial Data)：连接单片机的 I2C 数据引脚。模块内部通常也自带了 4.7kΩ 的上拉电阻。 |
VCC | 供电 | 系统电源输入：接单片机的 3.3V 或 5V 电源。供电正常时，模块通过此引脚耗电；断电时自动无缝切换到背面的纽扣电池。 |
GND | 供电 | 地线 (Ground)：与单片机共地。 |
三、 项目总结
总而言之，本项目设计了一款基于 DS3231 的高精度实时时钟（RTC）模块。凭借芯片内置的温度补偿晶体振荡器 (TCXO)，该方案完美解决了传统 RTC（如 DS1302）易受环境温度影响的痛点，实现了工业级的走时精度（年误差仅约 1 分钟）。
在硬件设计上，模块充分考虑了稳定性和易用性：
- 电源可靠：引入 CR2032 备用电池回路，实现主电源掉电时的无缝切换，确保时间数据永不丢失。
- 细节完善：规范了 4.7kΩ I2C 上拉电阻与去耦电容的布局，保证了通信与供电的稳定性。
- 扩展性强：除了标准的时间记录与双闹钟功能，还预留了高精度方波输出，并可选配 AT24C32 EEPROM 扩展存储。
