任务介绍
本项目选择的是任务5，任务要求如下：
- 采用DS3231（内置温补晶振TCXO）
- 精度±2ppm（-40°C~+85°C）
- I2C接口
- CR2032备用电池座
- 32.768kHz方波输出
- 可编程闹钟中断输出
- 板载AT24C32 EEPROM（可选）
方案介绍

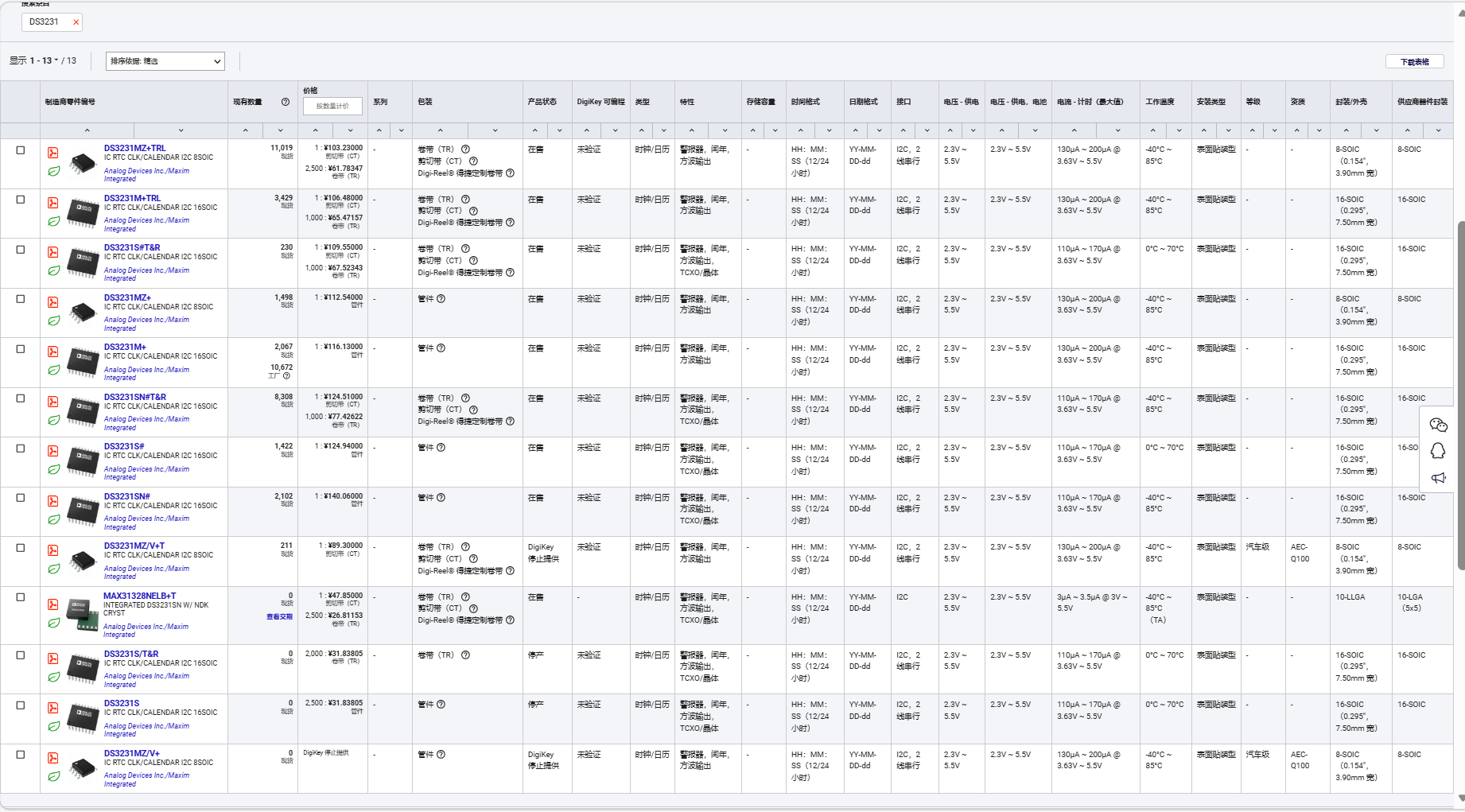

要求采用DS3231，这不型号都确定了吗，基本只有封装、引脚这些差异了。只需要在Digikey上面搜索一下这个名称，搜索结果如下：
根据要求选择其中的一个即可。
模块介绍
根据任务要求本次我选用的是DS3231芯片设计了一款高精度RTC实时时钟模块，通过2.54的排针引出来7个，包括2个电源引脚，剩下的都是芯片相关的引脚
DS3231芯片DigiKey链接：DS3231M+ Analog Devices Inc./Maxim Integrated | 集成电路（IC） | DigiKey

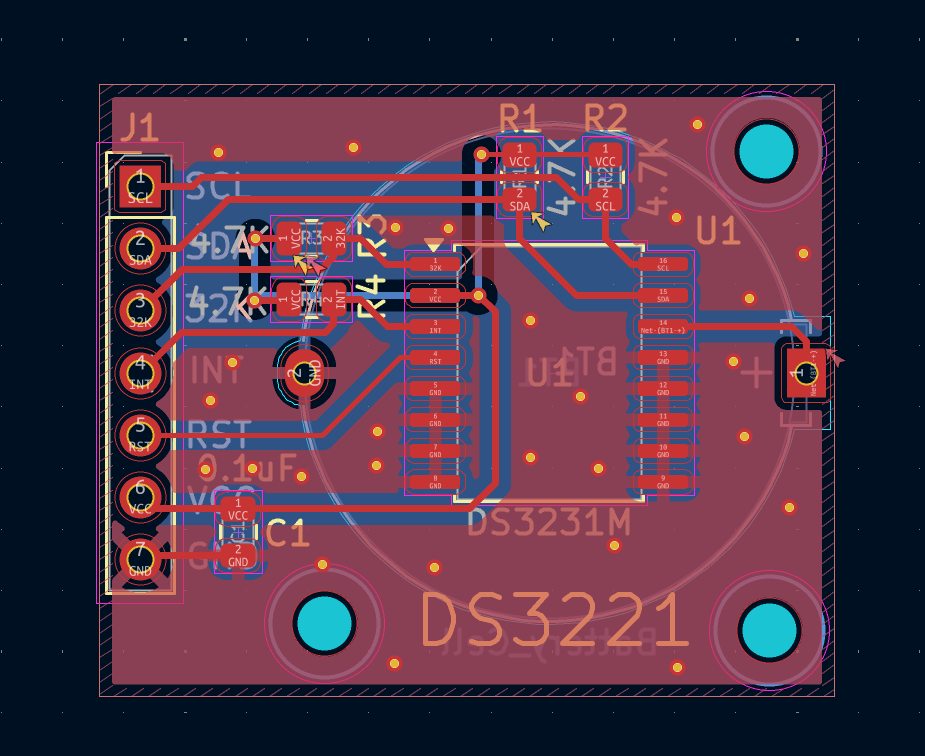

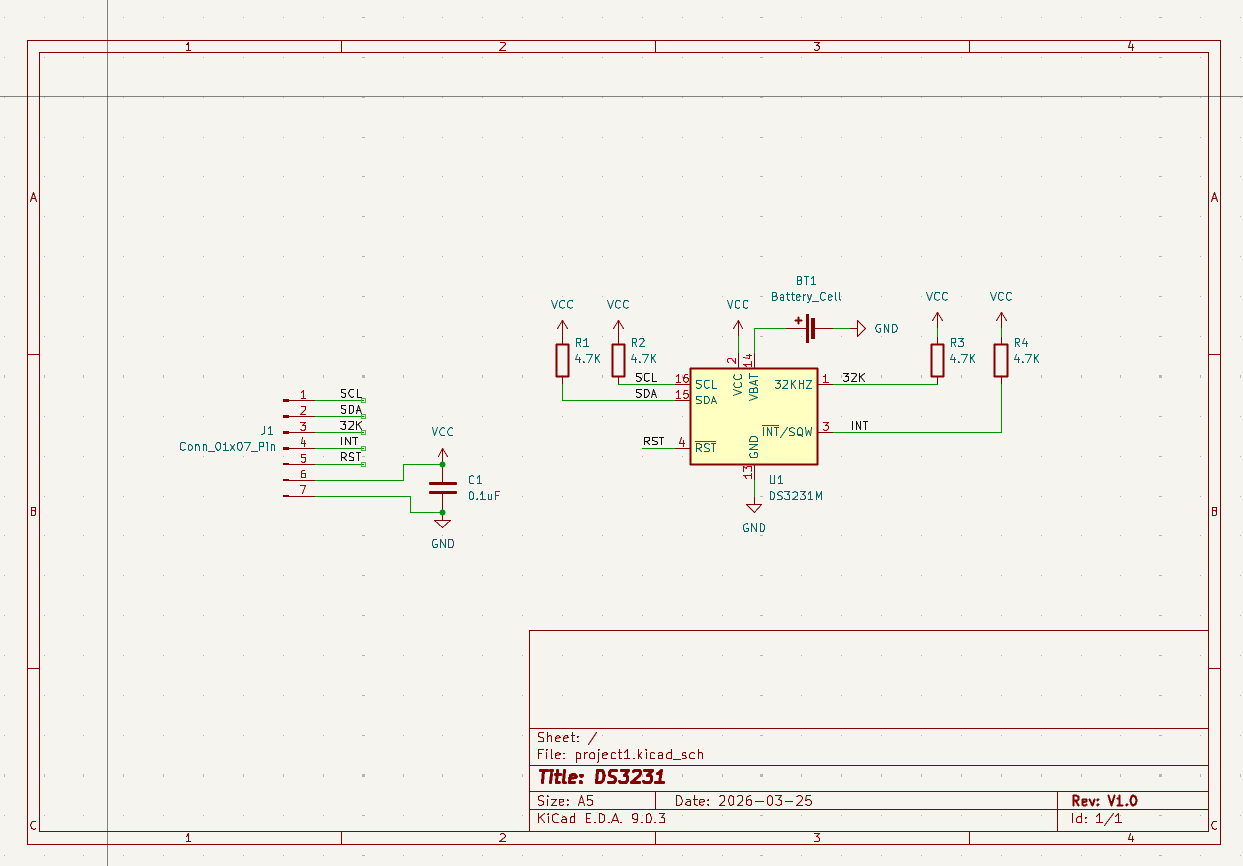

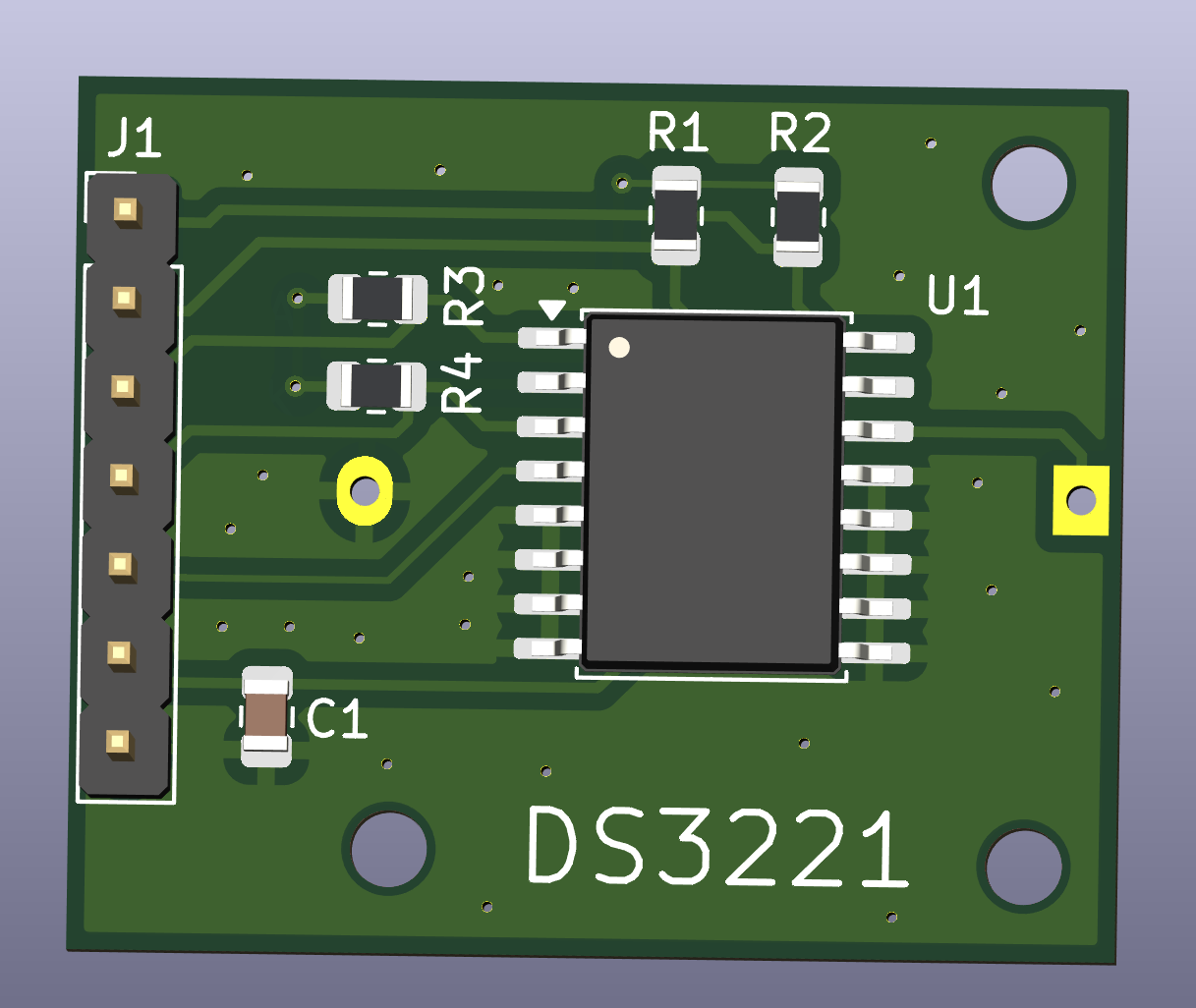

原理图和PCB模块介绍
模块主要性能指标和管脚定义
主要性能指标
类型 | RTC时钟模块 |
核心芯片 | DS3231 |
接口 | IIC |
时间格式 | HH：MM：SS（12/24 小时） |
日期格式 | YY-MM-DD-dd |
板卡尺寸 | 25mm x 35mm |
电压 - 供电 | 2.3V ~ 5.5V |
电压 - 供电，电池 | 2.3V ~ 5.5V |
管脚定义
管脚属性 | 管脚名 | 管脚编号 |
I/O | SCL | 1 |
I/O | SDA | 2 |
I/O | 32K | 3 |
I/O | INT | 4 |
I/O | RST | 5 |
P | VCC | 6 |
P | GND | 7 |
心得体会

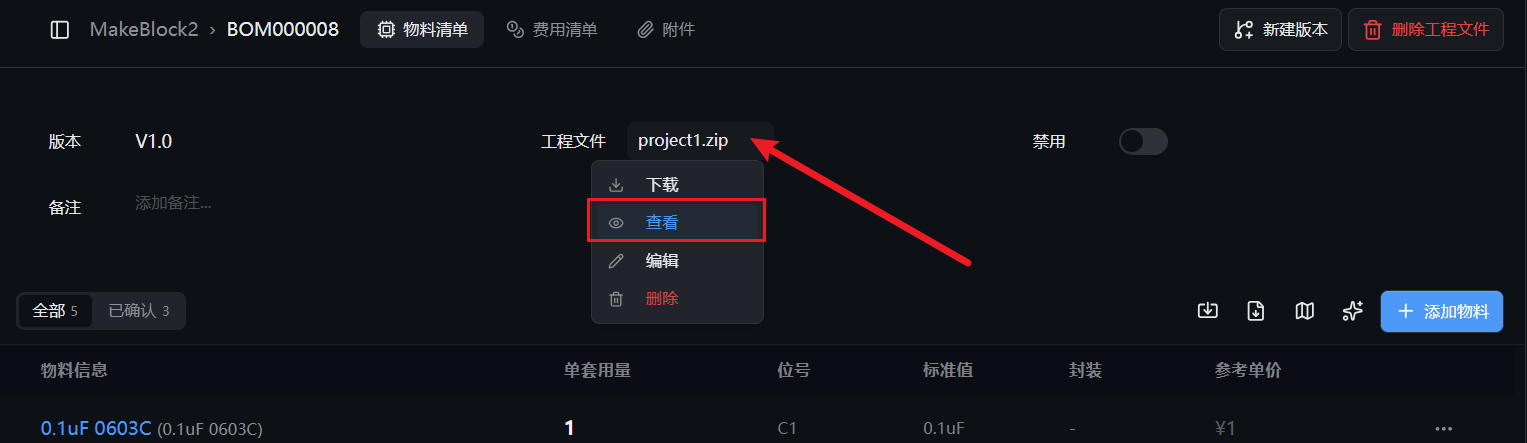

ez-PLM上传的工程查看这个进入口有点隐蔽，得在这里面才能点开看到
软硬件
电路图
附件下载
project1.zip
KICAD PROJECT
