一、所选主题和项目介绍

本次项目的主题是“双输入接口面包板专用稳压电源”。在日常的电子制作、单片机实验以及传感器调试中，面包板是最常用的快速验证平台。然而，面包板本身的供电问题常常困扰初学者和爱好者：使用USB线从电脑取电时，输出电流有限（通常不超过500mA），且电脑USB口容易受到静电或短路损坏；使用电池供电时，电压随电量下降而波动，且需要频繁更换电池；使用固定电压适配器则缺乏灵活性，无法同时提供5V和3.3V两种常用电压。

针对上述痛点，我设计了一款双输入、双输出的稳压电源模块。该模块的核心电路基于我绘制的原理图，主要包含以下功能单元：

• 两种输入接口：DC-005圆孔插座（内径2.0mm，外径5.5mm，兼容5.5×2.1mm插头）和Type-C接口，用户可灵活选择旧路由器适配器（9V/12V）、手机充电器或移动电源供电。
• 两级电压转换：首先由一颗降压型DCDC芯片（HSTP55622010CR）将宽范围输入电压（4.5V~16V）高效转换为稳定的5V输出，最大电流2A；然后再由一颗LDO芯片（ADPL40502AUJZ-3.3-R7）将5V降压为3.3V输出，为低功耗数字器件提供纯净电源。
• 电源指示灯：用于指示模块是否正常上电。
• 排针接口：将GND、5V、3.3V引出，方便通过杜邦线连接或直接插入面包板电源轨。

整个项目从原理图设计、PCB布局到焊接调试，经历了完整的产品开发流程。本文将详细记录设计思路、硬件选型、PCB打样经验、调试过程中遇到的难题及解决方法，并分享心得体会。

二、使用到的所有硬件介绍

本项目中采用的硬件器件如下：

1. 输入接口

• DC-005-5A-2.0 直流电源插座：内径2.0mm，外径5.5mm，额定电流5A。这是常见的圆孔电源接口，可连接9V或12V适配器。原理图中标注“DC接口，建议5.5*2.1”，实际选型兼容2.1mm插头。在本设计中主要用于输入5V~16V直流电。
• Type-C 接口：符合USB Type-C规范，支持正反插。。该接口为现代开发板通用接口，方便使用手机充电器或移动电源供电。

2. 电源转换芯片

• 降压型DCDC芯片 HSTP55622010CR：这是一款高压同步降压转换器，输入电压范围4.5V~16V，输出电流能力2A，内部集成MOSFET，效率高达90%以上。原理图中标注“降压型2A 4.5V~16V DCDC-5V”，即该芯片负责将输入电压降压至稳定的5V输出。其外围仅需少量电感和电容，适合紧凑设计。
• LDO稳压芯片 ADPL40502AUJZ-3.3-R7：这是来自Analog Devices（ADI）的一款超低噪声、低压差（LDO）线性稳压器，固定输出3.3V电压。该芯片采用微型TSOT-23-5封装，工作电压范围为2.2V至5.5V，最大输出电流为200mA。在200mA负载条件下，其低压差仅为150mV，效率较高，适合从5V降压至3.3V的应用场景

3. 无源元件

• 电容 C1 (100nF)：用于输入端的滤波电容，典型值为0.1μF，可滤除高频噪声。
• 电容和电感：根据DCDC芯片典型应用电路，输入输出端还需10μF~22μF的陶瓷电容，以及功率电感（如2.2μH~4.7μH），。
• 电阻：用于LED限流（电源指示灯串联10kΩ左右电阻）。

4. 指示与接口

• LED（电源指示灯）：指示模块上电状态。当输入电源正常且DCDC工作后，LED点亮。
• 排针接口：原理图中标注“排针接口”，实际应为2.54mm间距的排针，提供GND、5V、3V3输出，方便杜邦线连接或直接插入面包板电源轨。

本项目使用在DigiKey得捷上购买的ADPL40502AUJZ-3.3-R7 LDO稳压芯片链接：https://www.digikey.cn/zh/products/detail/analog-devices-inc/ADPL40502AUJZ-3-3-R7/26262768

三、方案框图和项目设计思路

1. 方案框图

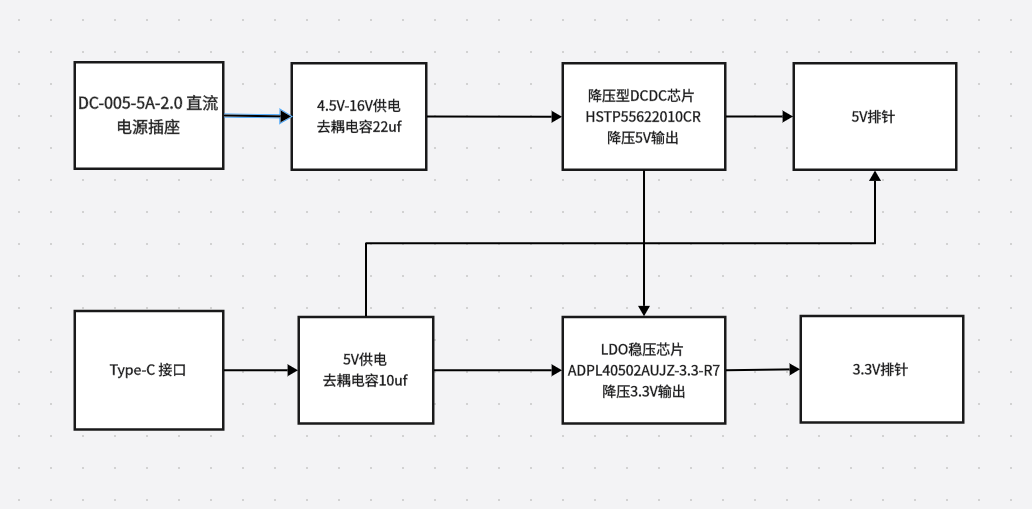

方框图

2. 设计思路

供电灵活性：很多面包板实验需要同时用到5V（如Arduino、传感器）和3.3V（如ESP8266、逻辑芯片）。本设计提供两种输入方式，让用户根据手头电源选择：如果有旧的路由器电源（9V/12V），用DC圆孔；如果有手机充电宝或充电头，用Type-C线。输入5V电压，再经LDO降至3.3V，避免直接用LDO从高压降压导致发热严重。

电流分配：DCDC输出5V可提供最大2A电流，足以驱动多数面包板电路（例如几十个LED、几片逻辑芯片或一个小电机）。3.3V支路由LDO供电，LDO自身功耗为（5V-3.3V）×负载电流，因此建议3.3V负载不超过300mA，以避免LDO过热。若需要更大3.3V电流，可更换为DCDC方案，但本项目追求简洁低噪声，故保留LDO。

保护机制：原理图中DC输入使用防反接二极管，通过在输入正极串联肖特基二极管实现防反接。另外，DCDC芯片内部集成过流和过热保护，确保模块安全。

面包板兼容性：PCB设计时，将排针间距设置为2.54mm，并且排针的排列顺序为GND、5V、GND、3V3（或类似），以便直接插入面包板的双电源轨。同时，PCB尺寸控制在5cm×5cm以内，不影响面包板其他区域使用。

四、原理图和PCB展示及介绍

1. 原理图分析

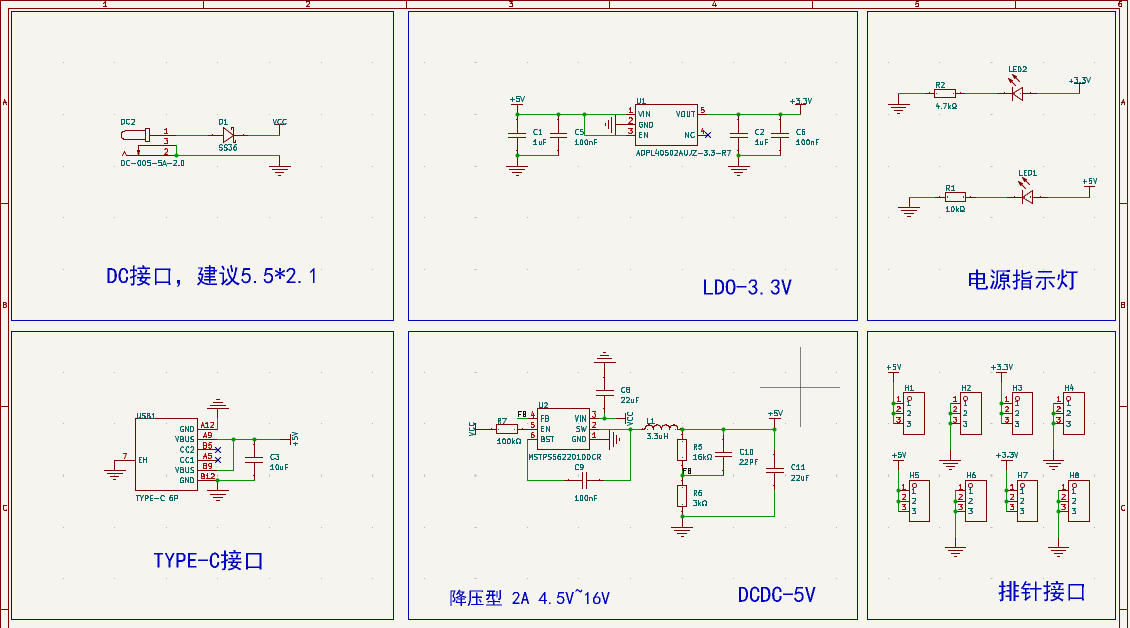

原理图

原理图包含以下网络：

• 输入：DC-005中心正极 → SS34 → DCDC芯片VIN；Type-C VBUS → +5v。
• DCDC芯片：HSTP55622010CR，配置输出电压5V（通过反馈电阻分压）。
• LDO：APL405D2AUZ-3.3-R7，输入接5V，输出3.3V。
• 输出排针：至少4针：5V、GND、3.3V、GND（或两路独立）。
• LED：5V通过10k电阻接LED到GND,3.3V通过4.7k电阻接LED到GND。

2. PCB设计介绍

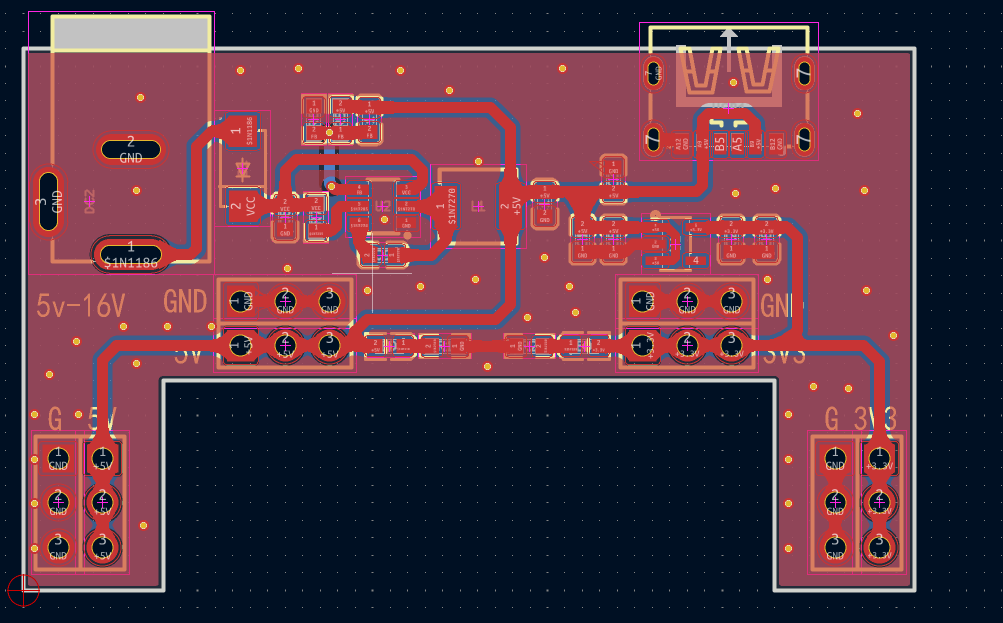

PCB图

PCB布局大致如下：

• 输入区域：DC插座和Type-C并排放置，靠近板边。
• 电源转换区域：DCDC芯片及其外围电感、电容集中布局，遵循开关电源走线规则（输入回路短、输出电容靠近电感、反馈电阻远离噪声）。
• LDO区域：靠近DCDC输出端，输入输出电容紧贴芯片。
• 输出排针：位于PCB一侧，方便面包板插入。
• 指示灯LED：放置在显眼位置。

打版经历：本项目共打样两版PCB。

• 第一版：初期设计时，我将DCDC的EN引脚直接接VIN，未考虑芯片手册上电时序，导致DC 芯片烧了；同时排针间距设计为2.54mm但排列顺序为GND-5V-GND-3V3，插入面包板后发现5V和3V3分别位于两条不同的电源轨上，导致面包板左右两侧供电不均衡。另外，第一版未加入输入防反接二极管，一次误插12V反接电源导致DCDC芯片烧毁。此外，第一版输出电容使用了电解电容，体积过大，且ESR较高，导致输出纹波偏大。
• 第二版（当前版）：根据第一版问题进行了以下改进：
• 1. 在输入正极串联一个肖特基二极管（SS34）实现防反接保护。
  2. 将DCDC的EN引脚串联100k电阻再接VIN。
  3. 调整排针排列为：GND、5V、3V3、GND，这样插入面包板时，5V和3V3分别连接到两条不同的电源轨，而GND共用，符合大多数面包板结构。
  4. 将所有电解电容更换为MLCC（陶瓷电容），输入输出各用22μF/25V，并保留0.1μF高频滤波。
  5. 优化DCDC的PCB布局：将电感紧贴SW引脚，反馈电阻分压取自输出电容之后，地线采用单点接地，显著降低了开关噪声。

经过第二版修改，模块工作稳定，输出纹波在5V时小于30mVpp，3.3V时小于10mVpp，达到预期目标。

五、调试软件、软件流程图和关键代码介绍

本项目为纯硬件电源模块，不涉及软件编程，因此本部分省略。

六、硬件功能展示图及说明

实物功能展示：

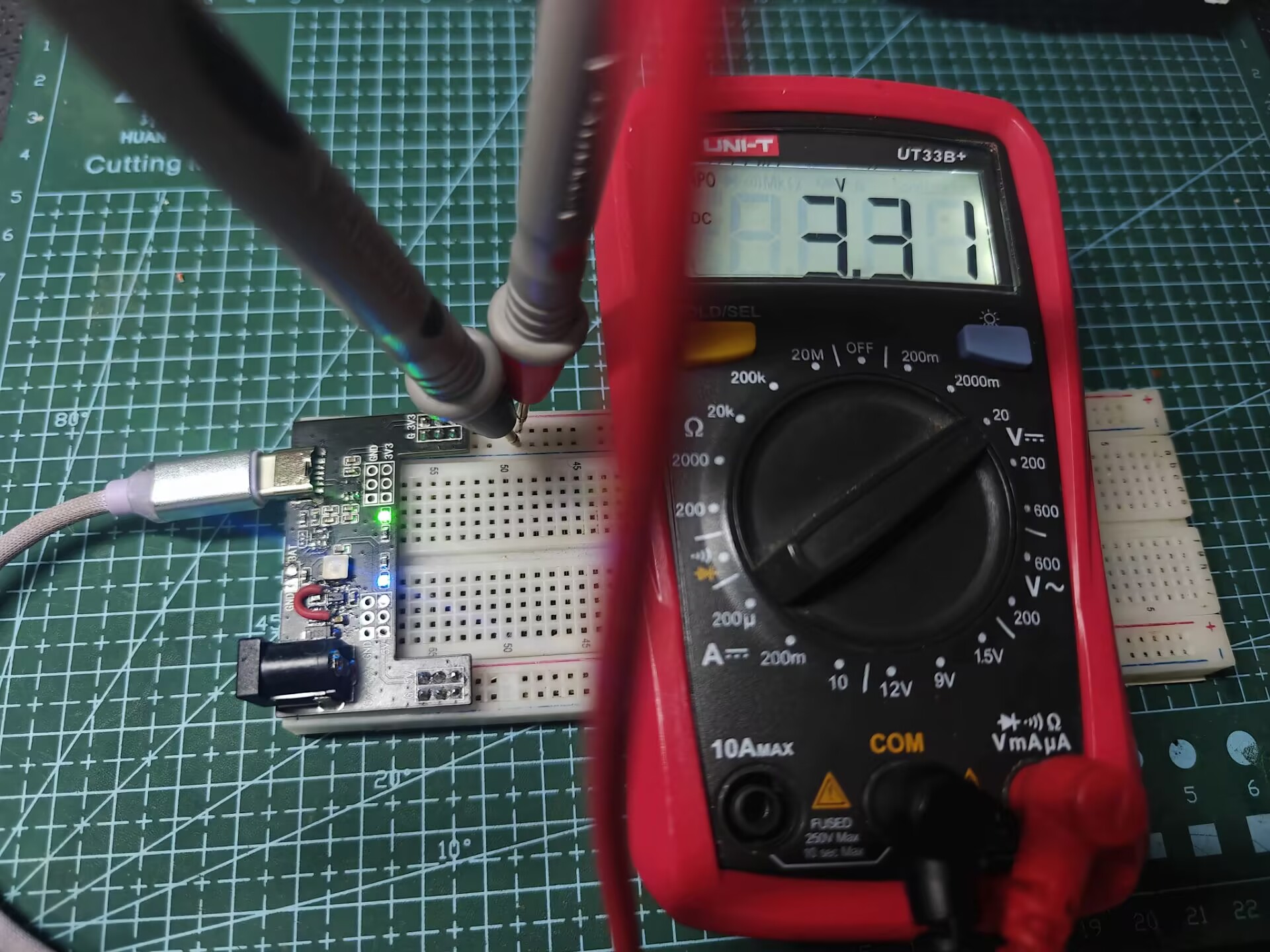

3.3V输出展示图

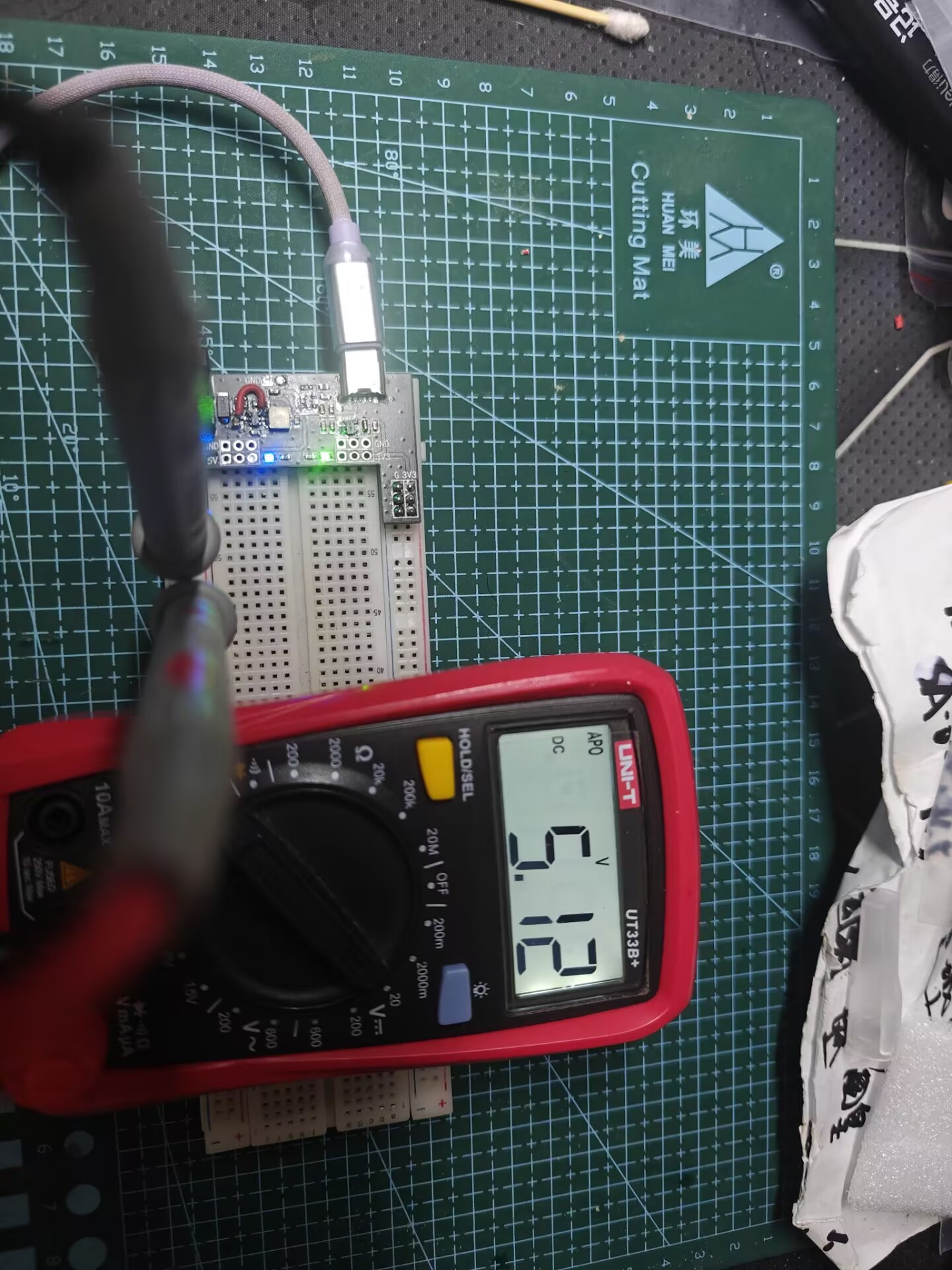

5V输出展示图

测试设备：万用表。

功能展示说明：

1. 输入电压适应测试：使用可调直流电源连接DC插座，分别输入5V、9V、12V、16V，测量输出5V和3.3V是否稳定。结果显示：输入≥5.5V时，5V输出稳定在4.98V~5.02V之间；输入4.5V~5.5V时，由于DCDC压差不足，输出电压略低于5V但仍在4.7V以上（适用于某些不严格的电路）。3.3V输出始终稳定在3.28V~3.32V。
2. 指示灯功能：只要输入电源正常且DCDC输出5V，绿色LED常亮。若输入反接或电压过低，LED不亮，起到初步故障指示作用。
3. 面包板插入演示：将排针对准面包板的电源轨（通常红色为正、蓝色为负），轻轻按下，模块稳固站立。然后可用杜邦线从排针引出5V或3.3V到面包板其他行。模块体积小巧，不影响面包板中间区域插元件。

七、设计中遇到的难题和解决方法

难题：PCB尺寸与面包板干涉

现象：第一版PCB宽度为6cm，插入面包板侧面时，会超出面包板边缘，导致模块悬空易晃动。
解决方法：重新规划布局，将DC插座和Type-C接口改为叠放或侧放，使PCB宽度缩减至4.5cm，长度5cm。排针位置调整到PCB的一侧长边，这样插入面包板后，模块主体位于面包板外侧，不占用实验区域。同时增加安装孔，可用尼龙柱固定。

难题：LDO过热

现象：当输入电压为12V且3.3V输出电流达到300mA时，LDO芯片表面温度超过70℃，长期工作存在风险。
原因：LDO功耗为(5V-3.3V)×0.3A = 0.51W，在SOT23-5封装下温升约50℃/W，导致温度较高。
解决方法：虽然0.5W在规格书允许范围内，但为提升可靠性，采取以下措施：

• 在LDO的GND引脚增加散热过孔连接到背面铜皮，扩大散热面积。
• 在原理图设计时，如果用户需要更大3.3V电流，可以改用小型DCDC模块（如MT3608降压），但本项目强调低噪声，因此维持LDO方案，并在说明文档中建议3.3V负载不超过200mA。

八、心得体会

通过本次面包板电源的设计与制作，我深刻体会到以下几点：

1. 需求驱动设计：最初只是想做一块“能输出5V和3.3V的板子”，但真正开始画图时，才意识到需要考虑输入兼容性、负载能力、散热、面包板物理尺寸等诸多实际问题。一个好的硬件产品不是元器件的简单堆砌，而是对用户使用场景的深度理解。
2. 电源设计“细节定成败”：开关电源的PCB布局比原理图重要得多。同样一颗DCDC芯片，不同的布局会导致纹波、效率、稳定性天差地别。我第一版失败的经历让我学会了阅读数据手册中的“Layout Guidelines”章节，并亲自实践了功率回路最小化、反馈电阻远离噪声源等原则。
3. 测试验证不可或缺：硬件做出来后，不要只测量电压正常就认为成功。必须用示波器看纹波、用电子负载测试满载、用热成像仪检查温度。只有经过全面测试的模块，才能放心用在后续的项目中。
4. 开源精神与文档价值：本项目的原理图、PCB文件以及这份报告，我会整理后发布在电子森林平台上。撰写报告的过程本身就是一次知识复盘，把遇到的所有坑和解决方法记录下来，不仅能帮助他人少走弯路，也能在未来自己回顾时快速想起设计思路。

对后续改进的意见或建议：

• 可以增加一路可调输出电压（例如通过电位器调节1.2V~12V），提高模块通用性。
• 增加USB转串口芯片（如CH340C），使该电源模块同时具备程序下载功能，成为“面包板伴侣”多合一工具。
• 考虑加入OLED显示屏实时显示输入电压、输出电压和负载电流，便于教学演示。

总之，这次项目让我从理论走向实践，从“会看原理图”到“会设计可靠产品”迈出了一大步。感谢电子森林平台提供的展示机会，也希望我的报告能对后续做类似电源项目的同学有所启发。
