1. 项目背景与目标
1.1 项目背景
随着USB Type-C接口在电子设备中的普及,传统USB-A接口正在被逐步取代。USB-C接口不仅支持正反插拔,还具备高功率供电能力(最高可达100W),已广泛应用于智能手机、平板电脑、笔记本电脑、便携式设备等领域。然而,许多传统设备仍需要多种电压供电,如1.8V、2.5V、3.3V等,这给工程师在实验室调试或产品开发过程中带来了不便。
在实际嵌入式系统开发中,开发者经常需要同时使用多种电压供电的模块,例如:
- 3.3V供电的Wi-Fi模块、蓝牙模块
- 2.5V供电的某些传感器或FPGA核心电压
- 1.8V供电的SD卡、低功耗MCU内核
传统的解决方案需要准备多个独立的电源适配器,这不仅占用桌面空间,还增加了布线复杂度。因此,设计一款紧凑、高效、多输出的USB-C电源转换模块具有重要的实用价值。
1.2 项目目标
本项目旨在设计一款基于USB-C接口输入的多输出电源转换模块,具体目标如下:
目标项 | 技术指标 |
输入接口 | USB-C,5V/3A |
输出电压1 | 1.8V/200mA |
输出电压2 | 2.5V/200mA |
输出电压3 | 3.3V/200mA |
尺寸要求 | 紧凑小型化,便于携带 |
1.3 项目意义
本项目的完成将为电子工程师和嵌入式开发者提供一款实用的电源工具,具有以下意义:
实用性强: 一拖三设计,只需一个USB-C电源适配器即可同时为三路不同电压的设备供电,极大地简化了桌面电源管理。
便携性高: 小型化设计,体积小巧,重量轻,便于随身携带,适合在实验室、现场调试等多种场景使用。
安全性好: 采用LDO作为核心转换器件,输出信号干净。
扩展性强: 模块化设计思路,三路输出相互独立,可根据需要增减输出路数,具有良好的可扩展性。
2. 硬件介绍
2.1 核心器件——ADPL40502AUJZ低压差线性稳压器
ADPL40502是亚德诺半导体(Analog Devices)推出的一款高性能低压差线性稳压器(Low Dropout Regulator,LDO),本项目选用的是AUJZ封装(SOT-23-5封装)。该芯片具备以下突出特性:
参数 | 规格值 | 说明 |
输入电压范围 | 2.2V ~ 5.5V | 宽输入电压范围 |
输出电压选项 | 固定电压版本 | 包括1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V(7种) |
最大输出电流 | 200mA | 连续输出能力 |
压差电压 | 典型值150mV @ 200mA | 低压差特性 |
输出精度 | ±1%(典型值) | 高精度输出 |
静态电流 | 290µA @ IOUT=200mA | 低功耗 |
关断电流 | <1µA | 极低关断功耗 |
纹波抑制比 | 70dB @ 10kHz | 优异的噪声抑制 |
输出噪声 | 20µV RMS (10Hz-100kHz) | 无需外接降噪电容 |
工作温度 | -40°C ~ +125°C | 工业级温度范围 |
典型应用电路
ADPL40502的典型应用非常简单,只需少量外围元件即可实现稳定的电压输出:
USB-C接口
USB-C(USB Type-C)接口是本项目的电源输入端,具有以下特点:
- 正反插拔: 支持正反两个方向插入,使用更加便捷
- 高功率传输: 支持USB PD(Power Delivery)协议,最高可传输100W功率
- 小型化: 相比传统USB-A接口,体积更加小巧
- 标准化: 已形成统一的国际标准,配件通用性强
本项目使用的USB-C接口为本身体型较小的贴片式接口,便于PCB布局。
输出连接器
三路输出采用标准的2Pin单排针,便于连接下游设备。针间距为2.54mm(100mil),与常用杜邦线兼容。
3. 方案框图与设计思路
3.1 系统框图
3.2 设计思路
电源架构选择
本项目采用LDO作为核心电源转换器件,相比于开关电源(DC-DC),LDO具有以下优势:
特性 | LDO (ADPL40502) | DC-DC |
输出纹波 | 低(<50mV) | 较高(>100mV) |
转换效率 | 取决于压差(约60-90%) | 较高(>85%) |
电路复杂度 | 简单(仅需少量电容) | 复杂(需要电感、二极管等) |
电磁干扰 | 无开关噪声 | 开关噪声,需要滤波 |
成本 | 较低 | 较高 |
考虑到本项目:
- 输出电流较小(200mA/路)
- 输入输出压差适中(5V→1.8V/2.5V/3.3V)
- 对纹波要求较高
- 电路简洁性优先
LDO方案是最佳选择。
4. 原理图设计

LDO电路拓扑
三路LDO采用完全对称的设计,每路包括:
输出接口分析
三路输出分别通过H1、H2、H3连接器引出:
接口 | 输出电压 | 典型应用 |
H1 | 1.8V | 低功耗MCU、SD卡接口 |
H2 | 2.5V | 某些传感器、FPGA内核 |
H3 | 3.3V | Wi-Fi模块、蓝牙模块、大多数MCU |
每个接口旁边标注了对应的输出电压值,便于识别和使用。
5.PCB设计

热分布预估
根据输出电压不同,各路LDO的发热量差异较大(@ 200mA输出):
输出电压 | 压差 | 效率 | 发热量 | 散热难度 |
3.3V | 1.7V | ~66% | 0.34W | 较易 |
2.5V | 2.5V | ~50% | 0.50W | 中等 |
1.8V | 3.2V | ~36% | 0.64W | 较难 |

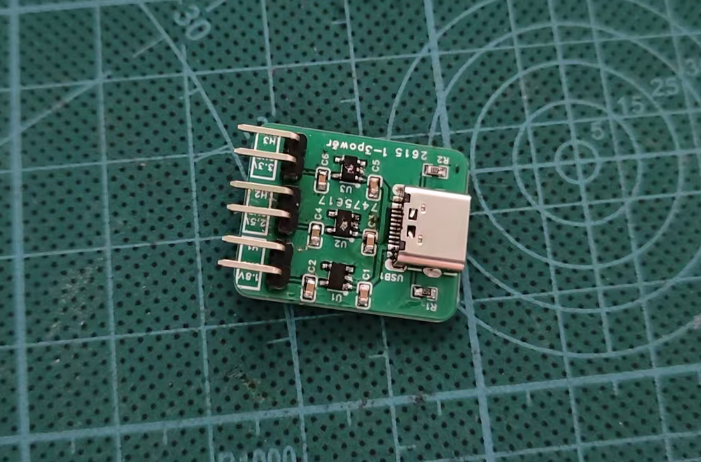

实物图如下:

6. 硬件功能展示
本模块的核心功能是将USB-C接口的5V电源转换为三路不同的稳定直流电压:

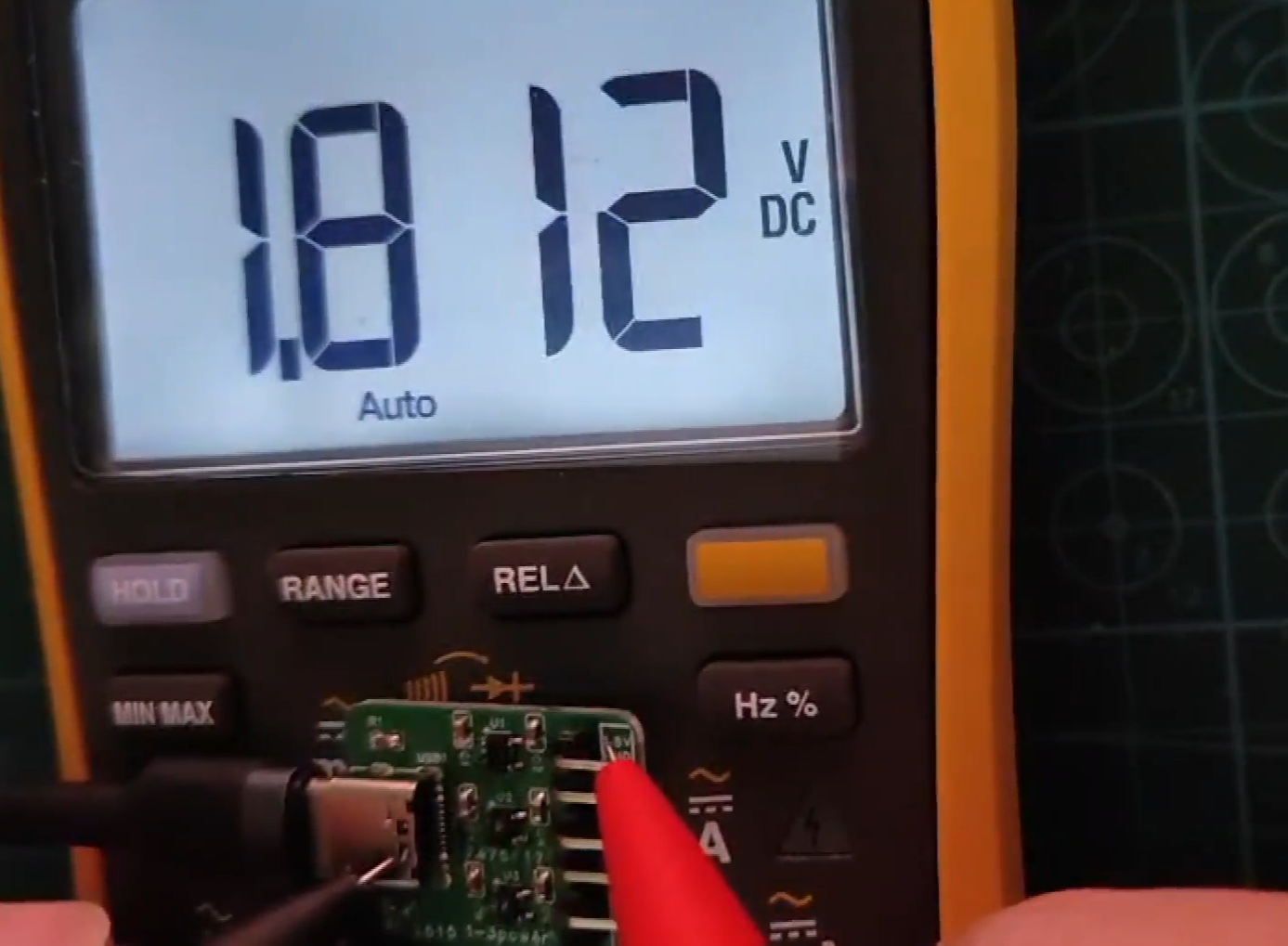

1.8V输出:

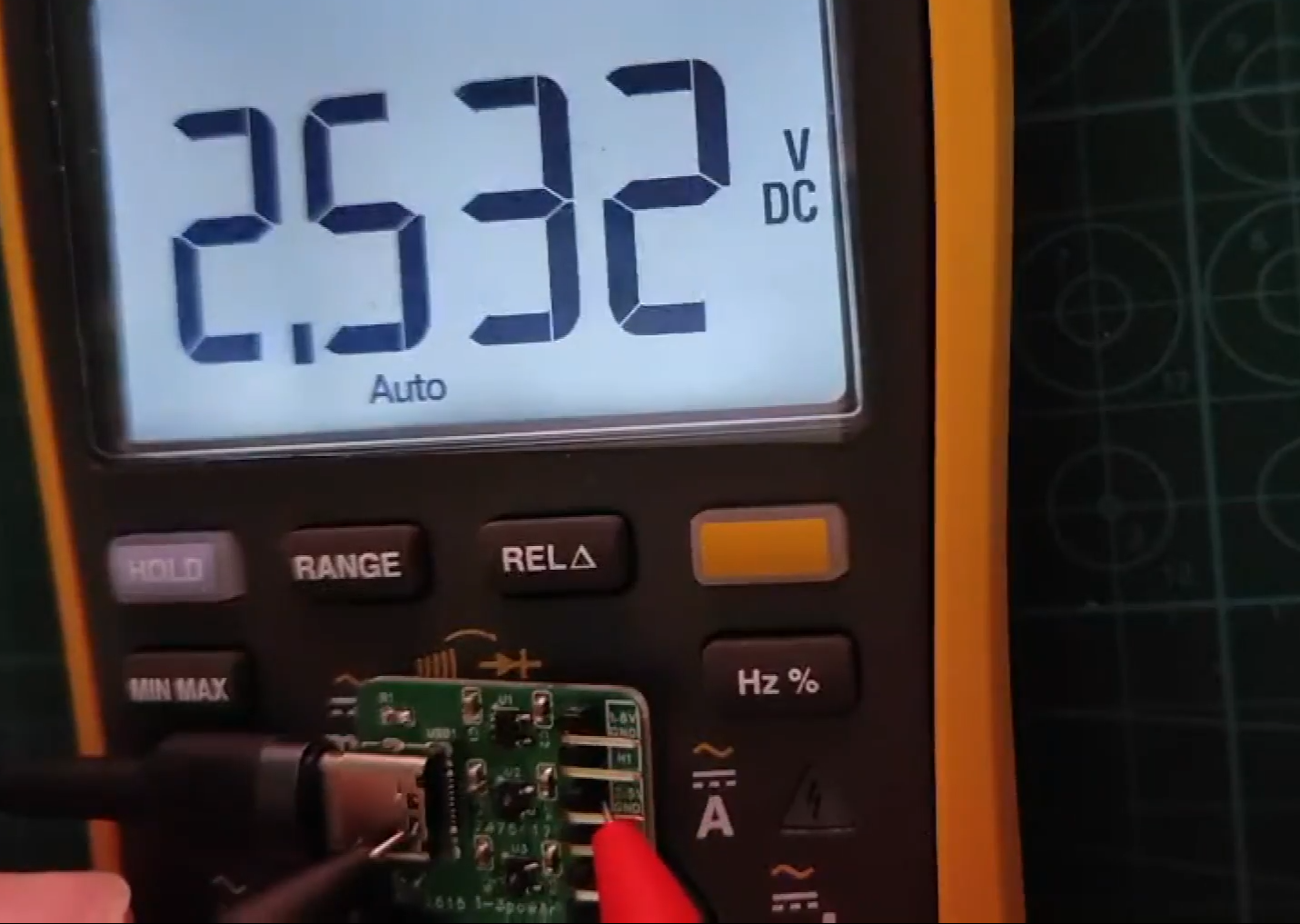

2.5V输出:

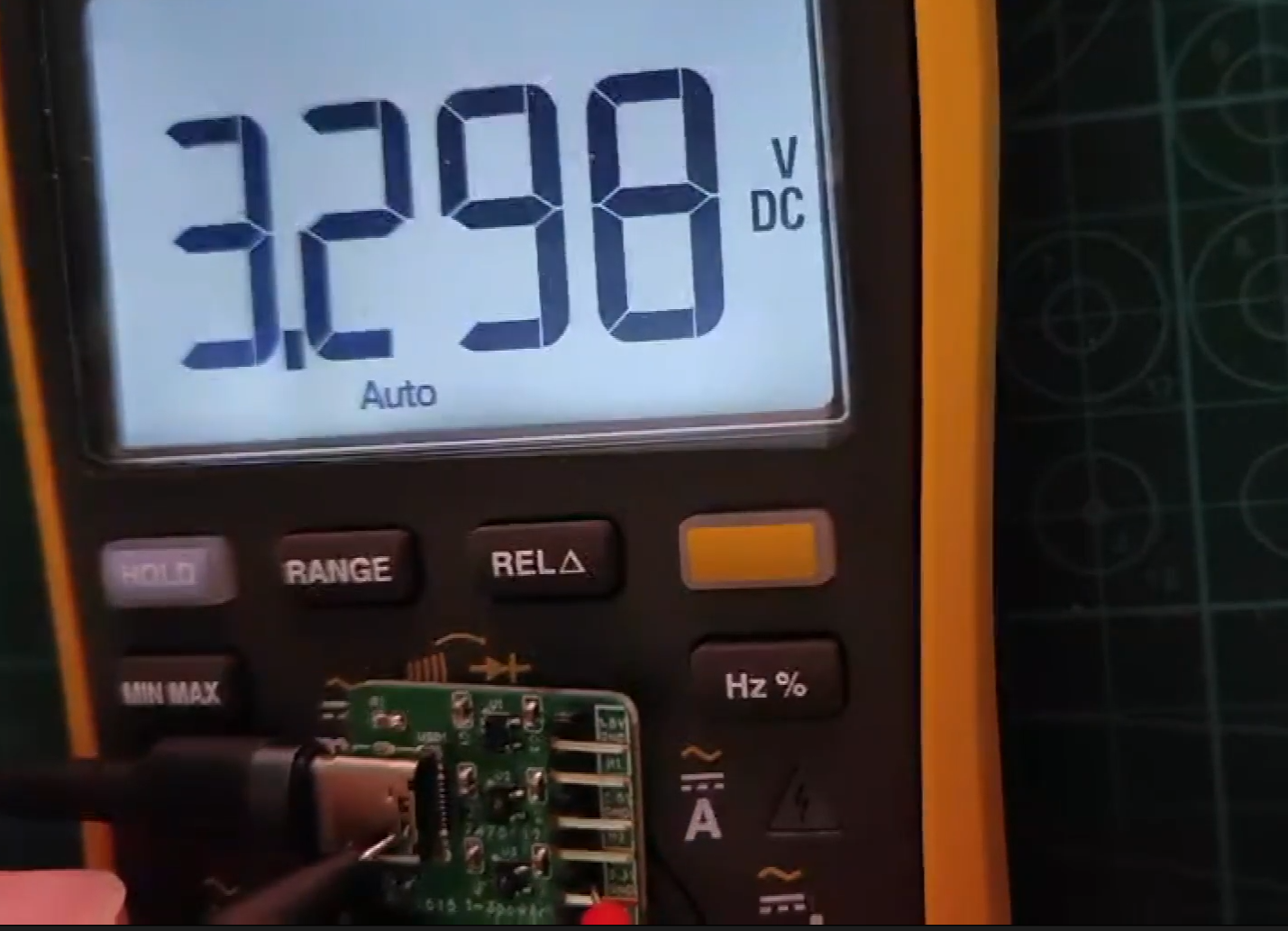

3.3V输出:

7.USB-C连接检测设计
难点描述
USB-C接口的正确连接需要CC引脚配置。CC引脚用于检测连接方向、插入状态以及协商供电协议。如果处理不当,可能导致插入USB-C线后没有电压输出。
解决方案
在CC1和CC2引脚上分别连接5.1kΩ下拉电阻到地。这是USB-C规范中Sink设备的标配。简单的电阻下拉即可让大多数USB-C电源适配器正常工作。
注意: 如果使用支持USB PD协议的电源适配器,还需要更复杂的协议握手电路。但对于普通的5V固定电压输出,上述简单的下拉电阻方案即可满足要求。
8. 心得体会
经过本次USB-C多输出电源转换模块的设计与实现,我们完成了一款实用、高效、可靠的电源管理方案。该模块采用USB-C接口作为统一输入,通过三颗ADPL40502 LDO稳压器提供1.8V、2.5V、3.3V三路稳定电压输出,可广泛应用于嵌入式开发、实验室调试、电子竞赛等场景。
本次项目设计让我们从理论到实践都有了更深入的理解。一个看似简单的电源模块,实际上涉及器件选型、原理设计、PCB布局、热管理、保护电路等多个方面的综合考量。通过这次设计,我们深刻认识到工程设计的严谨性和系统性,也培养了解决实际问题的能力。
