任务介绍

1. 设计一款基于ESP32（芯片、模组两者均可使用）的WiFi最小系统PCB
2. 包含：USB转串口、复位/烧录电路和板载天线
3. 支持Arduino/ESP-IDF开发

模块介绍

这是基于 ESP32-WROOM-32E-N8 主控芯片的嵌入式系统电路，适用于物联网、智能控制等需无线通信与多外设交互的场景。左侧 TYPE - C 接口电路实现电源输入与数据通信，经降压电路将输入电压转换为系统所需的 3.3V 电源。核心芯片 ESP32 - WROOM - 32E - N8 负责整体控制，集成 Wi - Fi 和蓝牙功能，可实现无线联网与设备互联；外扩的 CH340 串口电路用于程序下载与串口通信，OLED 显示电路（搭载 HS6623W2C03 驱动芯片）实现信息可视化，按键电路用于人机交互，无线排针电路可扩展各类传感器或执行器。该电路能高效完成从电源输入、数据处理到外设交互的全流程功能，适配智能家居、环境监测等多类智能设备开发需求。

ESP32-WROOM-32E-N8

https://www.digikey.cn/short/tnt9mv9m

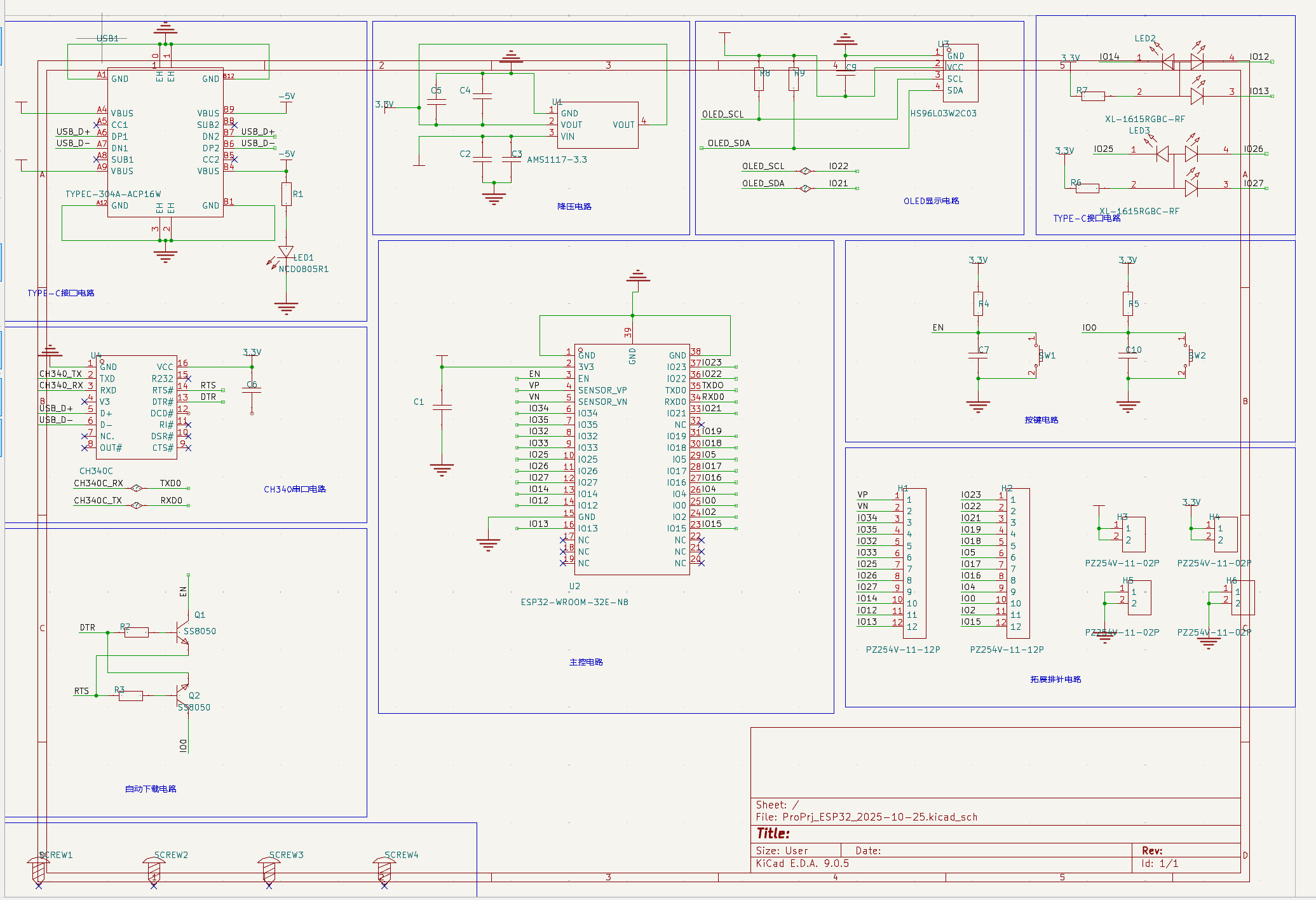

原理图和PCB模块介绍

ESP32-WROOM-32E-N8 主要性能指标

ESP32-WROOM-32E-N8 作为乐鑫推出的高性能无线系统级封装模块，具备卓越的无线通信与处理能力：其集成 2.4GHz Wi-Fi（支持 802.11 b/g/n）和蓝牙（支持 Bluetooth 5.0/4.2/4.0/BLE）功能，可实现稳定的无线联网与短距设备互联；搭载 Xtensa® 32 位 LX6 双核处理器，主频高达 240MHz，能高效处理多任务与复杂算法，支持 FreeRTOS 操作系统，开发灵活性强。在存储方面，模块内置 520KB SRAM，外扩 16MB 闪存，可满足各类物联网应用的程序与数据存储需求。同时，芯片集成丰富外设接口（如 GPIO、I2C、SPI、UART、ADC 等），支持多种传感器与执行器的灵活扩展；具备过流、过压等多重保护机制，工作温度范围覆盖 - 40℃至 125℃，可适应智能家居、工业控制、智能穿戴等多种严苛应用场景。

ESP32-WROOM-32E-N8 管脚定义

• GPIO 管脚（含多种功能复用）：
• • 可作为数字输入 / 输出引脚，实现对外部传感器、执行器的控制与数据采集；部分引脚支持 PWM 输出，用于电机调速、灯光调光等场景；还可复用为 I2C、SPI、UART 等通信接口引脚，满足设备间数据交互需求。
• UART 管脚（如 U0TXD、U0RXD 等）：
• • 用于串行通信，可实现与电脑、其他串口设备的数据传输，常用于程序下载、日志打印及设备间串口通信。
• I2C 管脚（如 SDA、SCL 等）：
• • 支持 I2C 总线通信，可连接 I2C 接口的传感器（如温湿度传感器）、存储芯片等外设，实现设备间的短距低速数据传输。
• SPI 管脚（如 MOSI、MISO、CLK、CS 等）：
• • 支持 SPI 总线通信，适用于高速数据传输场景，可连接 SPI 接口的闪存、显示屏等外设。
• ADC 管脚：
• • 具备模拟信号采集功能，可将外部模拟信号（如电压、电流等）转换为数字信号，用于环境监测、电量检测等场景。
• DAC 管脚：
• • 可输出模拟电压信号，用于音频播放、模拟量控制等场景。
• 电源管脚（VDD、VSS 等）：
• • VDD 为电源输入引脚，为芯片提供工作电压；VSS 为接地引脚，提供电气参考地。
• 复位管脚（RST）：
• • 低电平有效，触发时可使芯片复位，恢复到初始状态。
• 天线管脚（ANT）：
• • 用于连接外置天线，增强 Wi-Fi 和蓝牙的无线通信信号覆盖与稳定性。

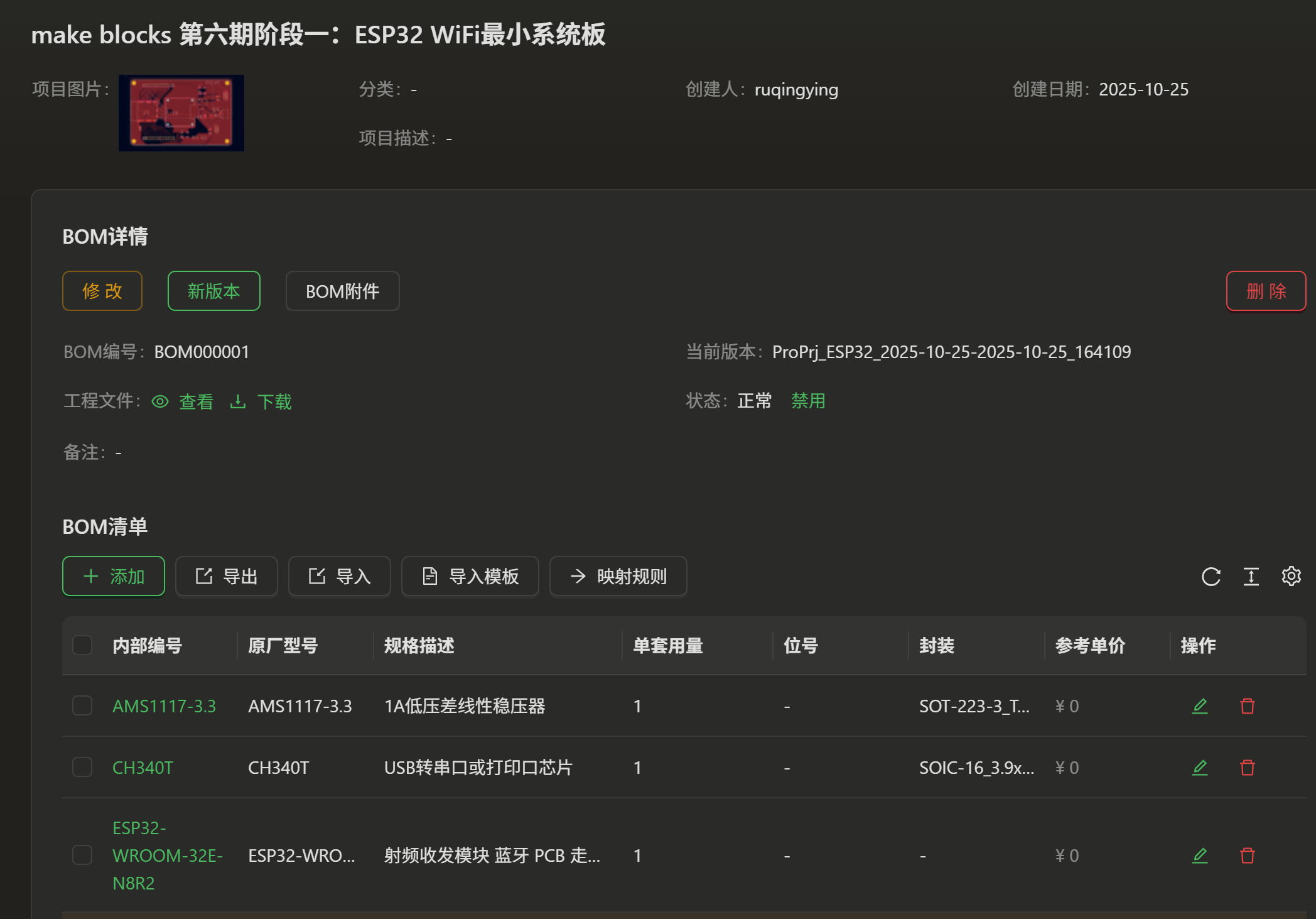

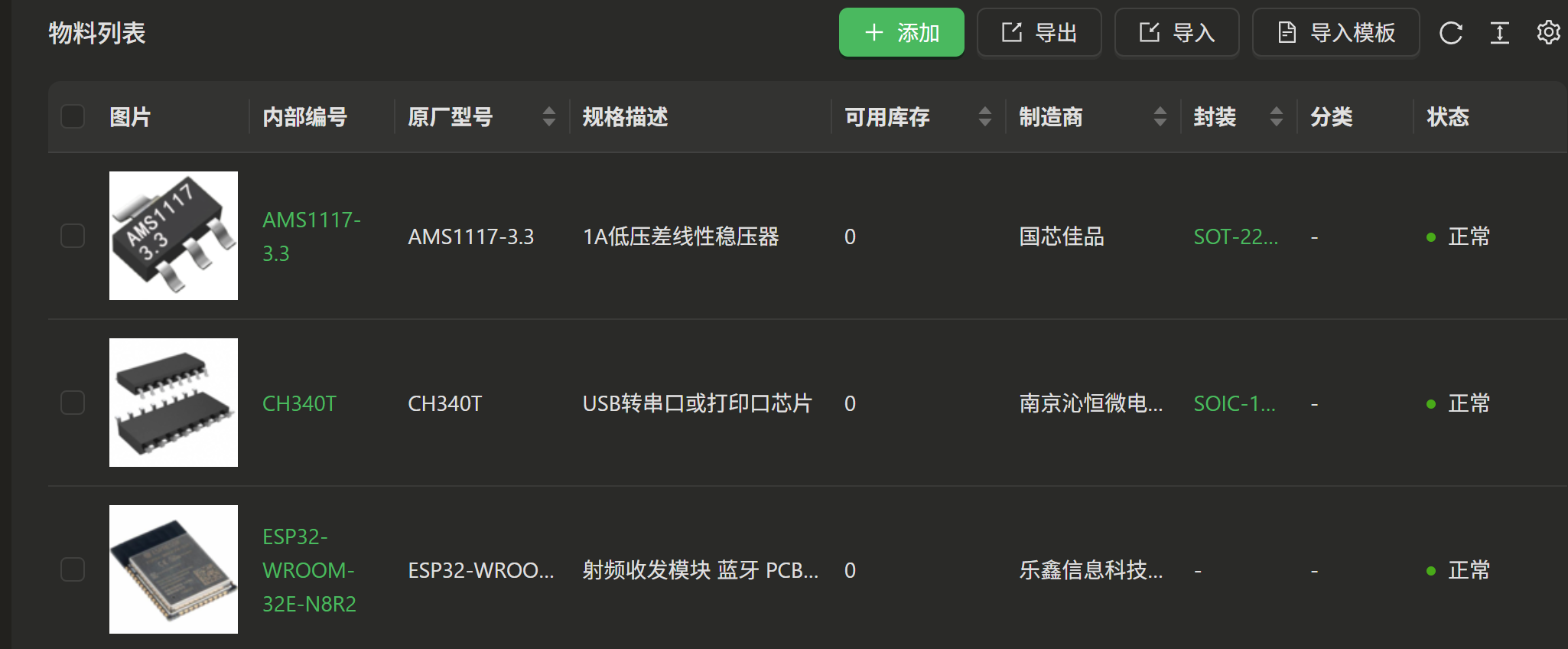

物料截图

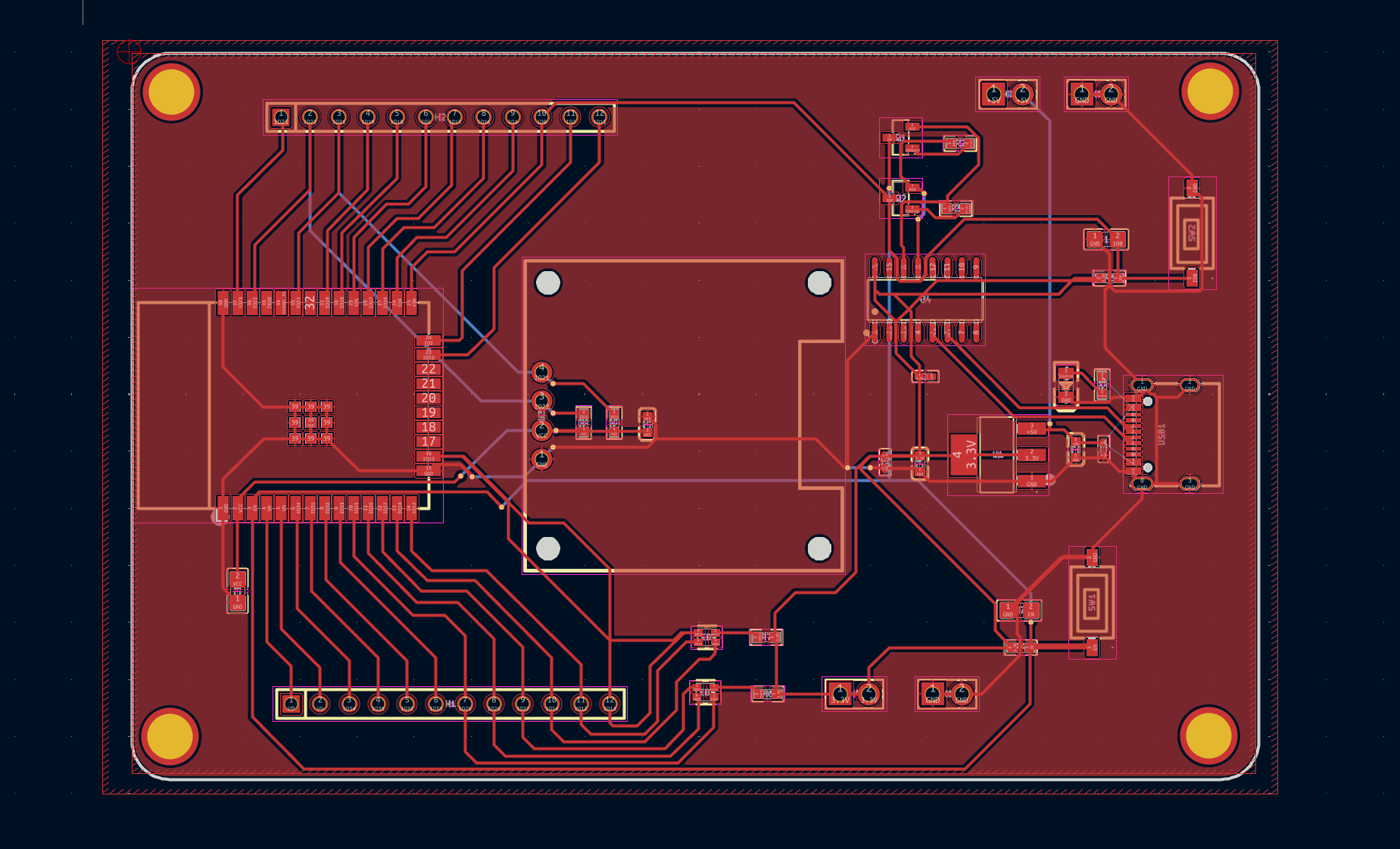

项目截图

心得体会

在嵌入式系统开发的学习过程中，这份基于 ESP32-WROOM-32E-N8 的原理图设计让我对硬件系统的架构与功能实现有了深刻的体会，从电路模块的分工到元件选型的考量，每一处细节都蕴含着嵌入式开发的逻辑与智慧。

首先，模块化设计的思维在这份原理图中体现得淋漓尽致。整个系统被清晰地划分为 TYPE-C 接口电路、降压电路、OLED 显示电路、TYPE-C 指示灯电路、CH340 串口电路、主控电路、按键电路、无线排针电路、自动下载电路等多个功能模块。这种模块化的设计不仅让电路的逻辑结构一目了然，更便于后期的调试、维护与功能扩展。比如 TYPE-C 接口电路既承担了电源输入的任务，又实现了数据通信功能，为系统与外部设备的连接搭建了桥梁；降压电路采用 AMS1117-3.3 芯片，将输入电压稳定转换为 3.3V，为 ESP32 主控芯片及其他外设提供可靠的电源，这让我意识到电源管理在嵌入式系统中的核心地位 —— 稳定的电源是系统稳定运行的基石，不同模块对电压的需求差异也要求我们在电源设计上做足功课。

其次，核心元件的选型与功能理解让我对系统的 “大脑” 有了更具象的认知。ESP32-WROOM-32E-N8 作为主控芯片，集成了 Wi-Fi 与蓝牙功能，还具备丰富的 GPIO 引脚用于外设扩展。从原理图中可以看到它与各个模块的连接：与 CH340 串口电路配合实现程序下载与串口通信，与 OLED 显示电路（HS6623W2C03 驱动）实现信息可视化，与按键电路实现人机交互，与无线排针电路预留传感器或执行器的扩展接口。这让我明白，主控芯片的选型必须充分考虑系统的功能需求，其外设资源的丰富程度直接决定了系统的可扩展性。同时，像 CH340 串口芯片、AMS1117 电源芯片、各种阻容元件的选型，也都要兼顾性能、成本与可采购性，这让我意识到嵌入式开发是一个需要在技术与工程现实之间寻找平衡的过程。

再者，细节处的工程考量让我体会到硬件设计的严谨性。比如自动下载电路中采用的 S8050 三极管，通过巧妙的电路设计实现了 ESP32 的自动下载功能，省去了手动操作的繁琐；TYPE-C 指示灯电路中的 LED 灯不仅起到状态指示的作用，其串联的电阻也进行了精准的限流计算；按键电路中的电容起到了消抖的作用，这些细节设计都是为了提升系统的稳定性与用户体验。这让我明白，硬件设计不能只停留在功能实现的层面，还要考虑工程化的可靠性、易用性，每一个电阻、电容、三极管的选择与布局都有其背后的工程逻辑。

最后，原理图与实际功能的映射关系让我对嵌入式系统的 “软硬件协同” 有了更深刻的认识。这份原理图是软件代码运行的硬件载体，比如 ESP32 的 GPIO 引脚配置决定了它能驱动哪些外设，电源电路的设计决定了系统的供电稳定性，进而影响软件的运行状态。这让我意识到，嵌入式开发人员必须同时具备硬件与软件的知识储备，才能打造出稳定、高效的系统。

总而言之，通过对这份 ESP32 原理图的学习，我不仅掌握了硬件电路设计的模块化思维、元件选型技巧与细节处理方法，更深刻理解了嵌入式系统 “软硬件一体” 的本质。这份心得也将指导我在未来的嵌入式开发实践中，更加注重系统的整体性、可靠性与工程实用性，在硬件与软件的协同设计中不断提升自己的开发能力。
