2025 Make Blocks阶段1 - 基于ESP32-S3的WiFi最小系统板设计
该项目使用了ESP32-S3-WROOM-1-N8模组、CP2102N芯片,实现了ESP32 Wi-Fi最小系统板的设计,它的主要功能为:集成USB转串口、Type-C供电与通信、自动下载电路、电源管理、板载Wi-Fi天线、支持ESP-IDF/Arduino开发。
标签
最小系统
ESP32
Wi-Fi
CP2102
Make Blocks
fyjh2023
更新2025-11-03
19
KiCad文件
全屏

任务介绍(任务2)

ESP32 WiFi最小系统板

  1. 设计一款基于ESP32芯片、模组两者均可使用的WiFi最小系统PCB
  2. 包含:USB转串口、复位/烧录电路和板载天线
  3. 支持Arduino/ESP-IDF开发
  4. 主要器件:需在DigiKey官网上有货且正常售卖


模块介绍

本项目基于ESP32-S3-WROOM-1-N8模组设计了一套Wi-Fi最小系统板,集成了板载天线、USB 转串口、Type-C 供电与通信、自动下载电路、电源管理等常见模块与功能。主要模块说明和DigiKey链接如下:

  1. ESP32主控模块
    采用ESP32-S3-WROOM-1-N8模组,集成高性能双核LX7处理器、2.4GHz Wi-Fi及蓝牙功能、板载天线,支持丰富的外设接口。该模块作为系统核心,负责主程序运行、无线通信、外设控制等任务。通过两组 16Pin 排针引出大部分 IO,便于用户扩展传感器、执行器等外部设备,适用于物联网、智能家居、无线数据采集等应用场景。
    ESP32-S3支持Arduino、ESP-IDF等工具进行开发
    https://www.digikey.cn/zh/products/detail/espressif-systems/ESP32-S3-WROOM-1-N4/16162639
  2. TPS561243DRLR 供电管理模块
    采用 TPS561243DRLR高效率降压型DC-DC电源芯片,将USB Type-C接口输入的5V电压稳定转换为3.3V,供ESP32及全板电路使用。该模块输入电压范围4.2~17V、输出电压0.6~7V可调、转换效率超过90%、连续输出电流最高1A。芯片外围配有输入/输出滤波电容和电感,确保主控及外设供电稳定可靠。
    https://www.digikey.cn/zh/products/detail/texas-instruments/TPS561243DRLR/24708477
  3. CP2102N USB转串口通信模块
    集成CP2102N-A02-GQFN24R USB转UART芯片,实现电脑与ESP32之间的串口通信。该模块支持 USB Type-C 接口,自动识别并转换 USB 信号为 UART 信号,便于固件下载、调试和数据交互。配合自动下载电路、EN、BOOT按钮,可实现自动下载功能,适用于嵌入式开发板、调试工具等场合。
    https://www.digikey.cn/zh/products/detail/silicon-labs/CP2102N-A02-GQFN24R/9863479


原理图和PCB模块介绍

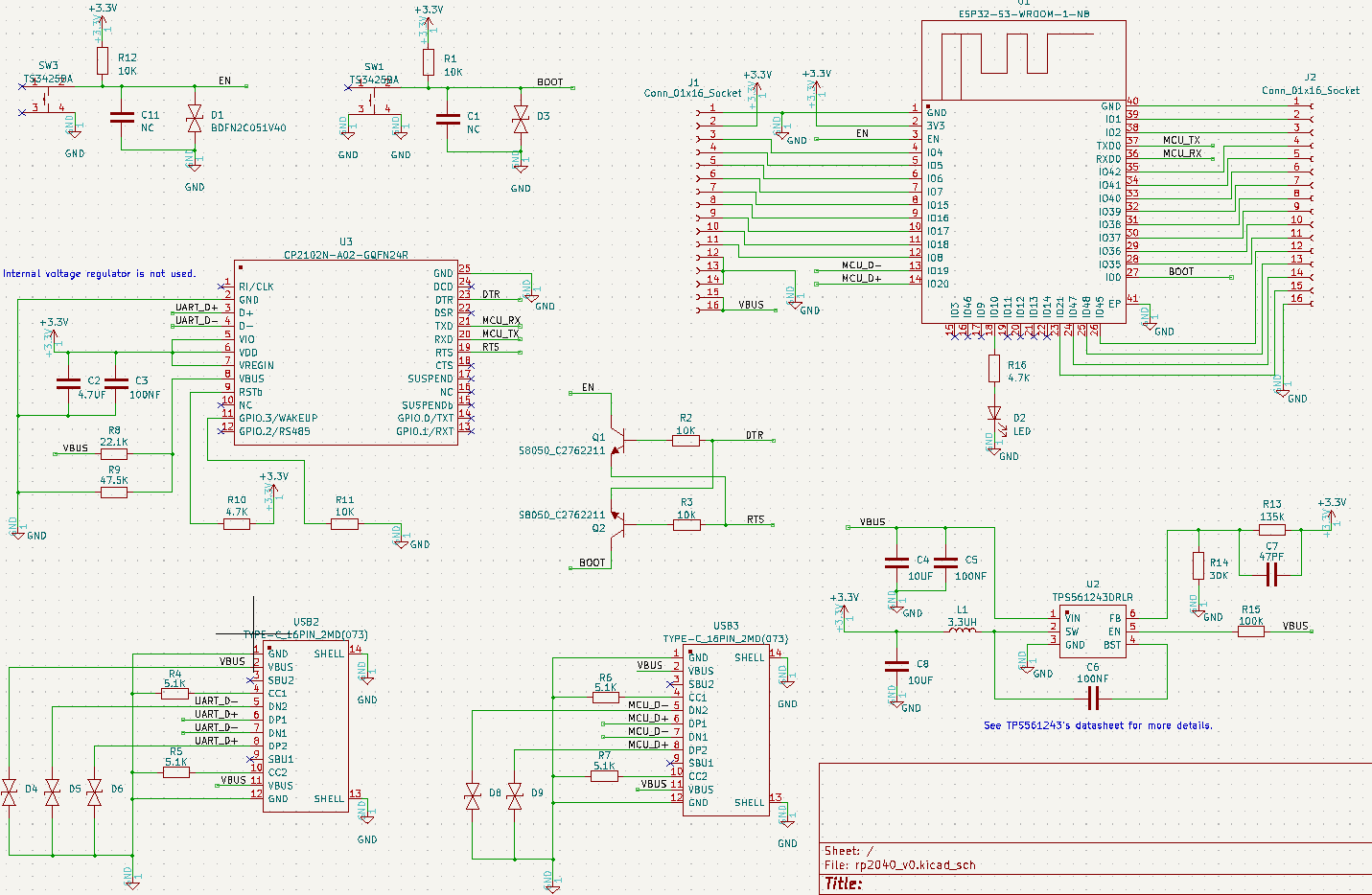

原理图

屏幕截图 2025-10-24 192454.png

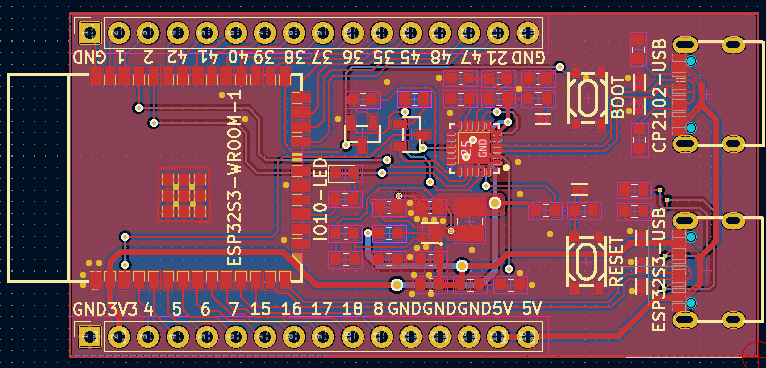

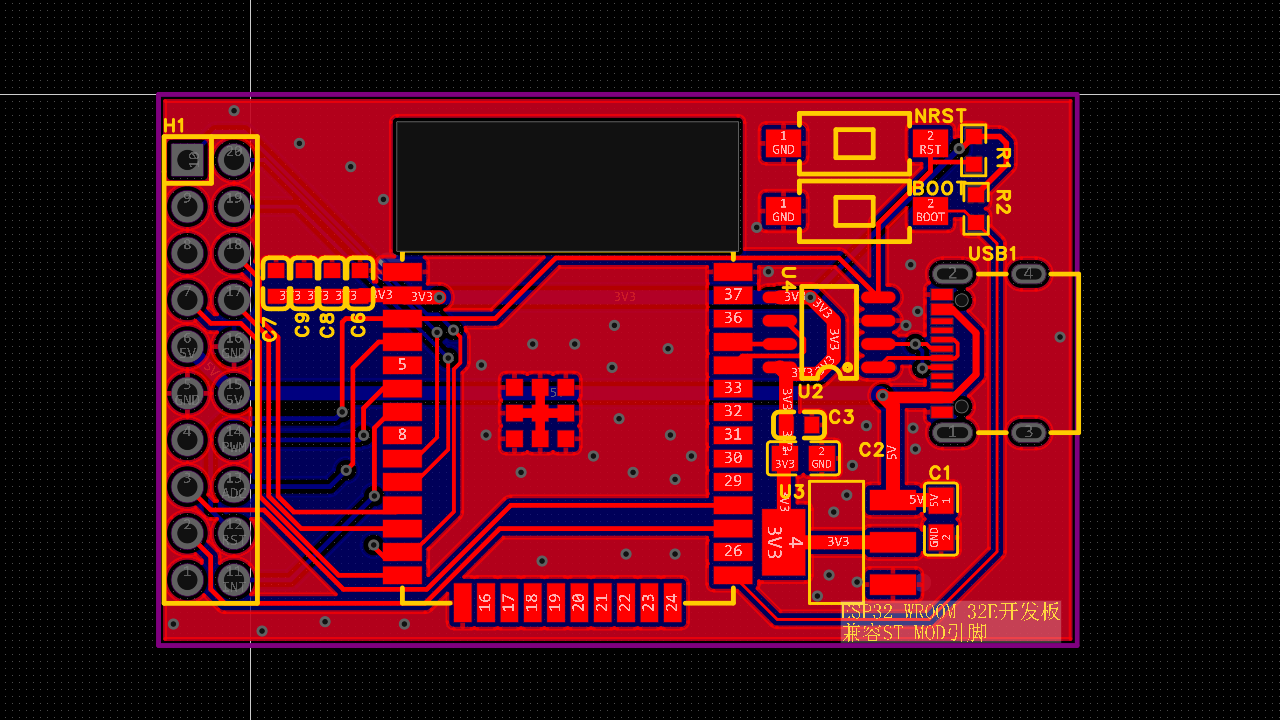

PCB

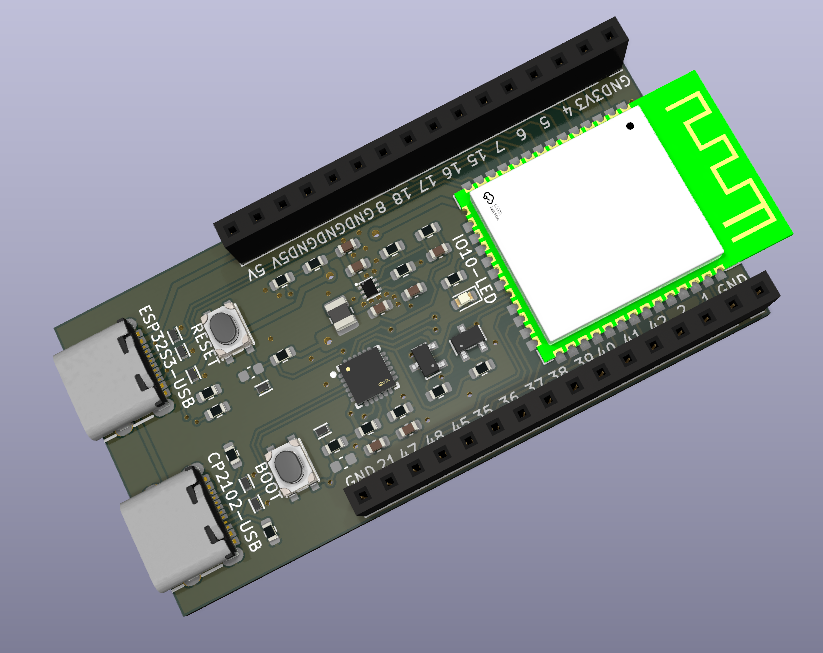

3D效果图

本项目的原理图和PCB设计充分考虑了功能集成、信号完整性和易用性,适合物联网、嵌入式开发等多种应用场景。整体PCB布局紧凑,尺寸适中,便于集成到各类终端设备。各主要模块在原理图和PCB上的设计特点如下:

  1. 电源管理与分配模块
    原理图中,5V电压输入至 TPS561243DRLR DC-DC 降压芯片。外围配置多颗4.7uF、10uF、100nF电容和3.3uH电感,确保输入输出电源滤波和稳定。DC-DC输出 3.3V 电压,直接为ESP32主控及全板供电。5V同时引出至扩展接口,便于外部模块取电。PCB上,电源模块靠近 Type-C 口和主控芯片,滤波电容紧贴芯片布置,保证供电品质。
  2. 主控与扩展接口模块
    ESP32-S3-WROOM-1-N8模组的大部分IO通过两组16Pin标准2.54mm排针,方便外部扩展和调试。原理图中,关键引脚如 EN、BOOT 配有上拉电阻和保护元件,保证其工作可靠。
  3. USB转串口通信模块
    CP2102N USB转UART芯片与一个USB Type-C接口直接相连,负责 PC 与 ESP32 的串口通信。原理图中,D+/D-数据线配有 TVS管保护,CC线通过5.1K电阻接地,确保USB识别和保护。UART 信号与ESP32串口直连,并配有自动下载电路。PCB上,CP2102N 靠近 USB 口布置,数据线走线短且对称,保证高速信号完整性。
  4. 自动下载与复位控制模块
    原理图中,CP2102N 的 DTR/RTS 信号通过 S8050 三极管和相关电阻,控制 ESP32 的 EN 和 BOOT 引脚,实现自动下载和复位。手动按键(BOOT、RESET)靠近板边与下载电路相连,便于设置主控工作模式。


模块主要性能指标和管脚定义

主要性能指标

类型

ESP32-S3 Wi-Fi最小系统板

主控模组

ESP32-S3-WROOM-1-N8,有板载Wi-Fi天线*

存储

8MB Flash,512KB SRAM,无PSRAM*

串口

波特率高达3Mbaud

供电能力

持续输出最高1A@3.3V,输入5V

USB接口

共2个Type-C接口,ESP32-S3芯片、串口通信芯片各一个

* 兼容ESP32-S3-WROOM-1、ESP32-S3-WROOM-1U系列模组,Flash、PSRAM大小、板载天线可选。

接口与按键定义

  • ESP32S3-USB:直连主控的USB接口(用于Arduino/ESP-IDF程序下载、USB通信)。
  • CP2102-USB:串口通信USB接口(用于Arduino/ESP-IDF程序下载、电脑和最小系统板串口通信及)。
  • 两组16Pin排针引出ESP32-S3大部分引脚及5V、3.3V、GND等电源引脚,具体定义请参照原理图。
  • RESET按键:连接ESP32-S3的EN引脚(用于主控复位)
  • BOOT按键:连接ESP32-S3的BOOT引脚(用于设置烧录模式)

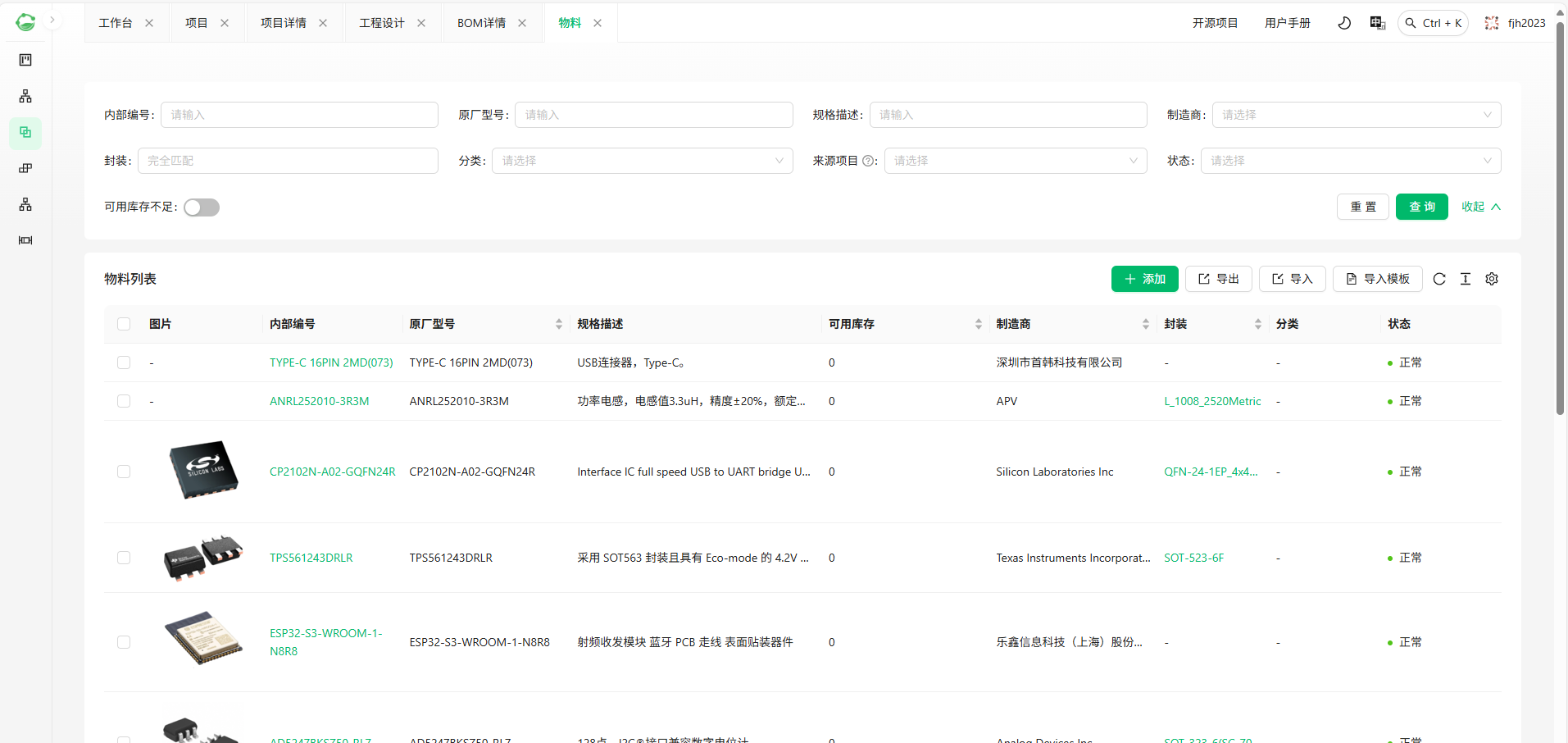

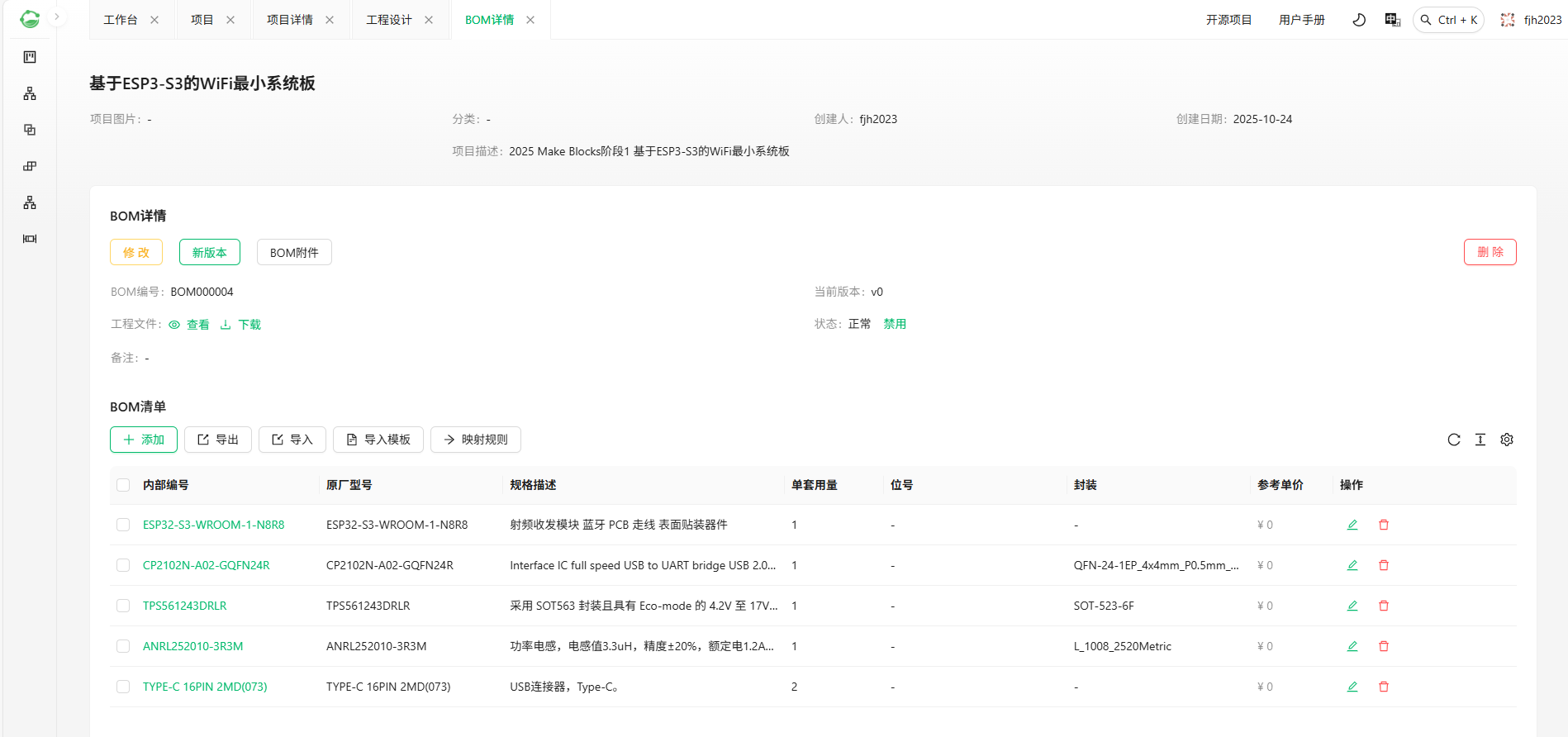

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件,方便保存记录各个版本,也可随时查阅。




心得体会

通过本次项目的设计与实现,我对高性能无线主控(ESP32-S3)、高效DC-DC电源管理以及USB转串口通信等模块的集成应用有了更深入的理解。元器件选型过程中,结合实际应用需求,合理选择了高效率电源芯片、可靠的USB转串口方案,并针对高速信号和电源线进行了充分的滤波与保护设计。




附页

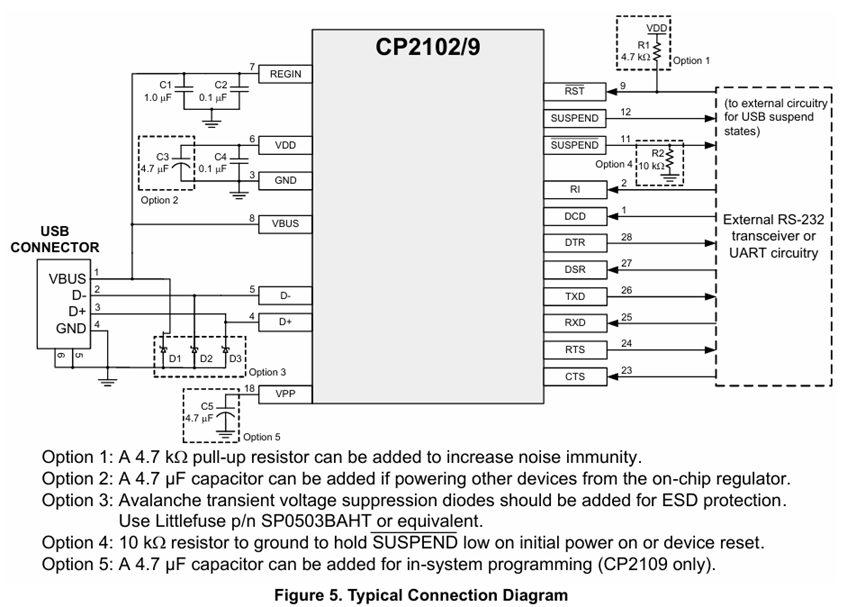

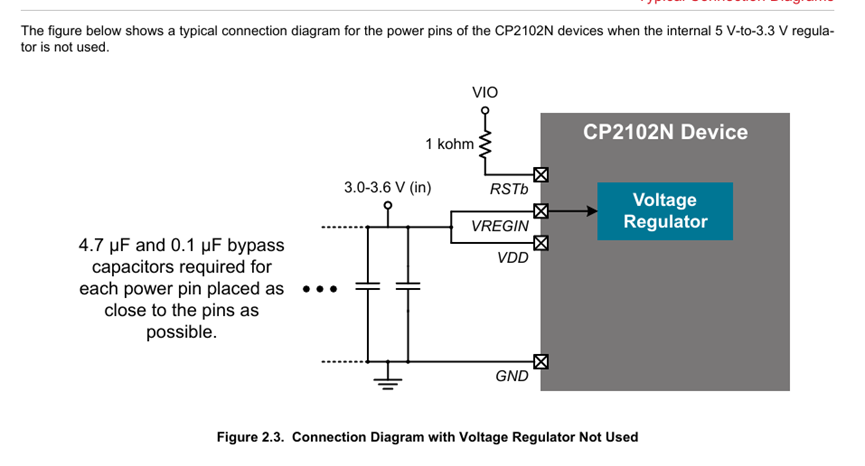

CP2102N的外围电路(使用外部3.3V电源供电)

参考资料:https://www.silabs.com/documents/public/data-sheets/cp2102n-datasheet.pdf , https://www.silabs.com/documents/public/data-sheets/CP2102-9.pdf

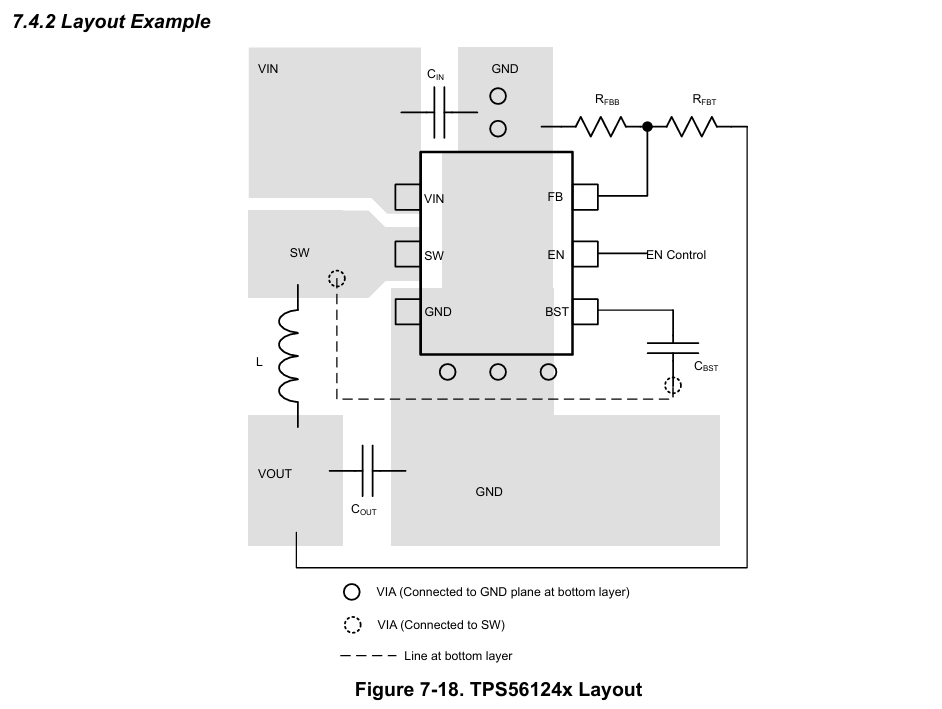

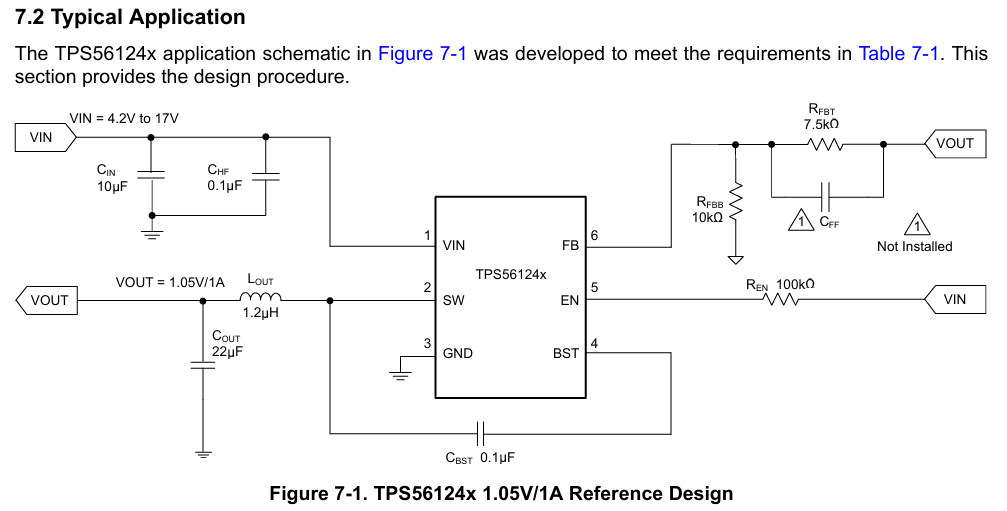

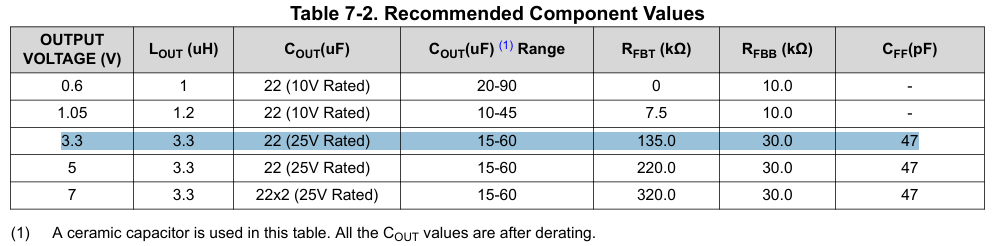

TPS561243的外围电路(输出3.3V)

参考资料:https://www.ti.com/lit/ds/symlink/tps561243.pdf




附件下载
ESP32S3_v0_251024_1652.zip
原理图.pdf
团队介绍
就我自己。
