任务介绍

本次选择2026 Make Blocks第1期的任务8，设计一个ESP32的WiFi最小系统板。可使用USB进行通信和供电，兼容Arduino开发。

模块介绍

ESP32-H2-MINI得捷链接

ESP32-H2 在 Bluetooth 5（LE）的基础上新增对 IEEE 802.15.4 技术的支持，它搭载一个时钟频率高达 96 MHz 的 RISC-V 32 位单核处理器。

模块框图

ST MOD+接口——LM1117 LDO模块——ESP32 H2模块

——USB数据和供电接口

原理图和PCB

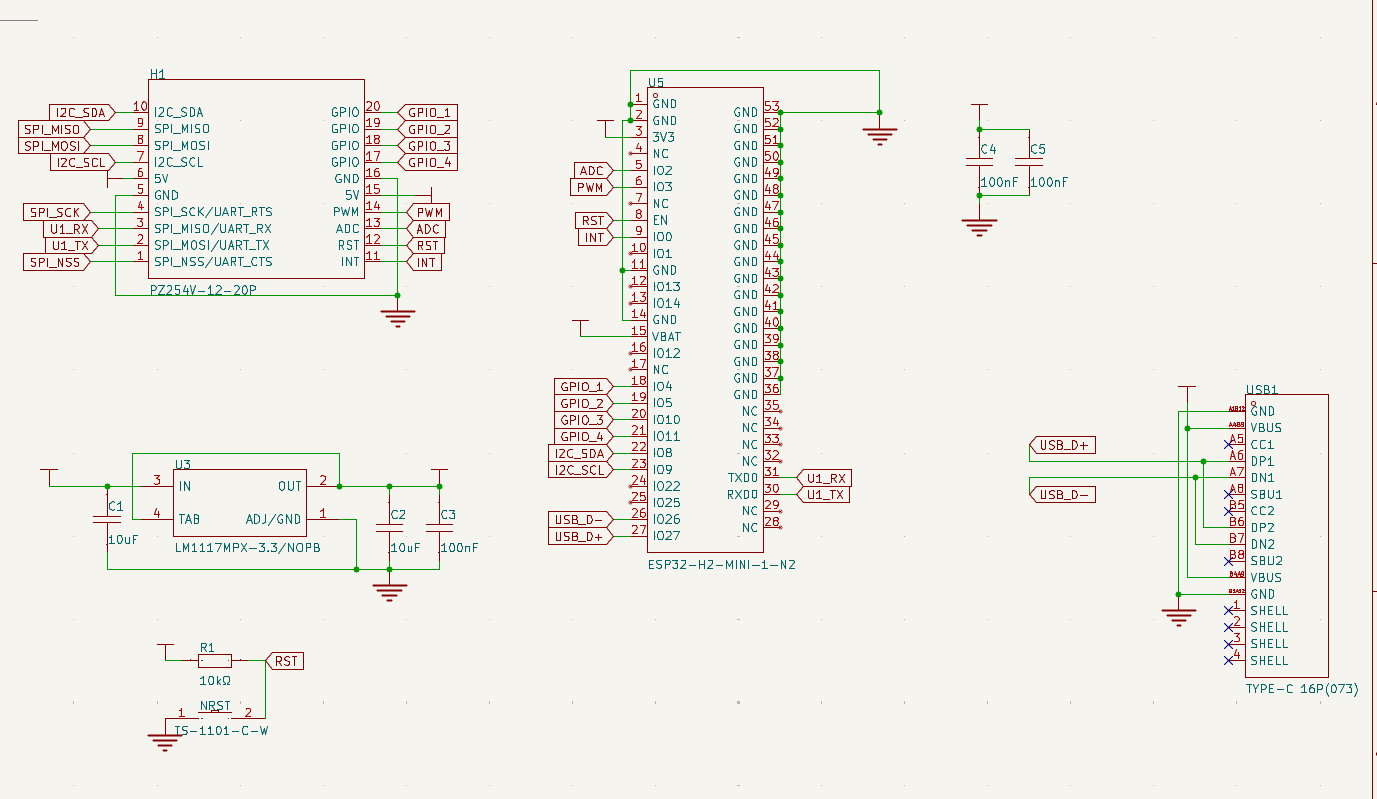

原理图方面，H1是2x10p的2.54mm间距的排针，接口采用ST MOD+的标准兼容，U4是ESP8684-MINI-1-H2模组。ST_MOD+标准接口的PWM、RST、INT数字接口均连接到ESP32模组上，ADC模拟接口也连接到ESP32模组上。

ST_MOD+标准接口的I2C、SPI、两路UART均连接到ESP32模组上。

系统板的USB接口通过插接的16P tyoe-C接口连接。供电引脚旁连接100nF电容。板子输入5V电源，使用LM1117进行LDO降压。

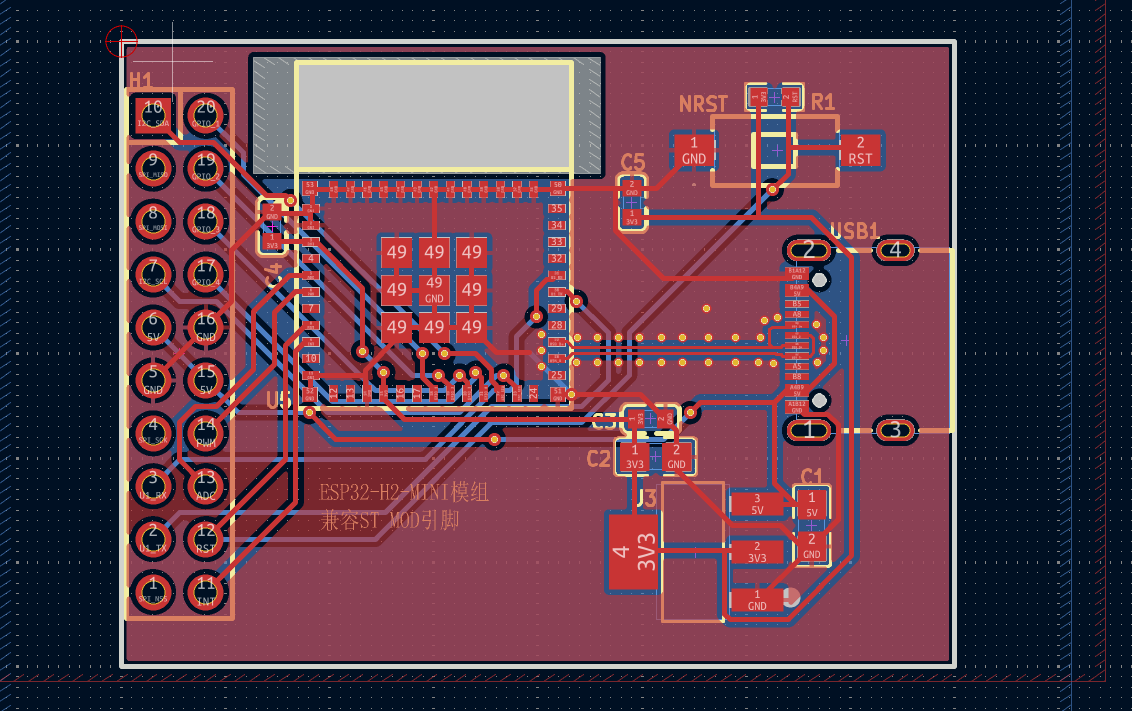

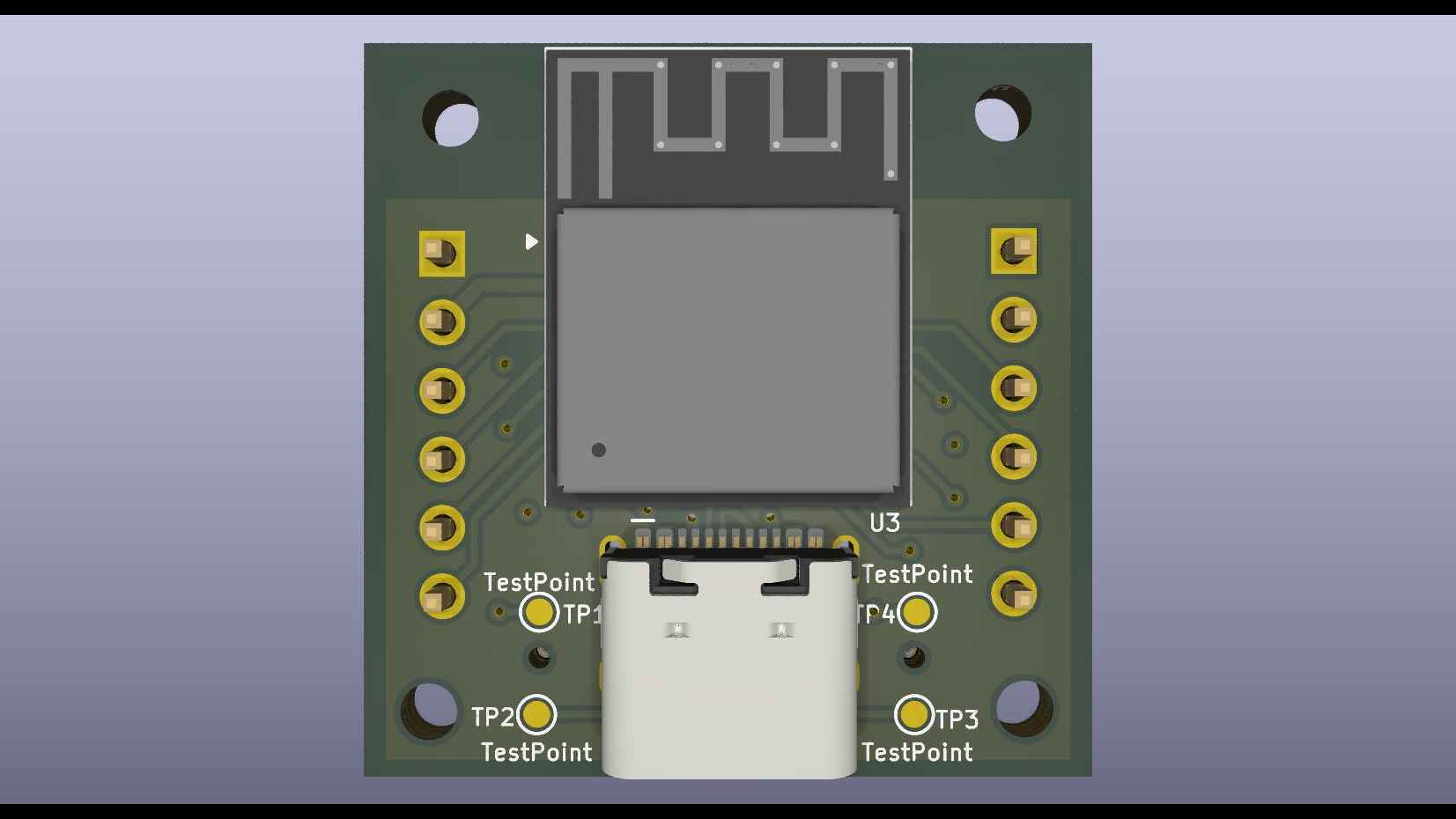

PCB采用两层紧凑设计，CH340到type-c接口的USB网络，采用包地设计，以提高通信质量。两层PCB采用大面积铺铜。ESP32模组板载天线下部采用挖槽设计。

模块主要性能

输入电压：4.5V~15V

模组通信接口：UART/I2C/SPI/USB

模组射频协议：Bluetooth 5 (LE) 和 802.15.4

主频：96Mhz

SRAM：320KB

ROM：128KB

管脚定义

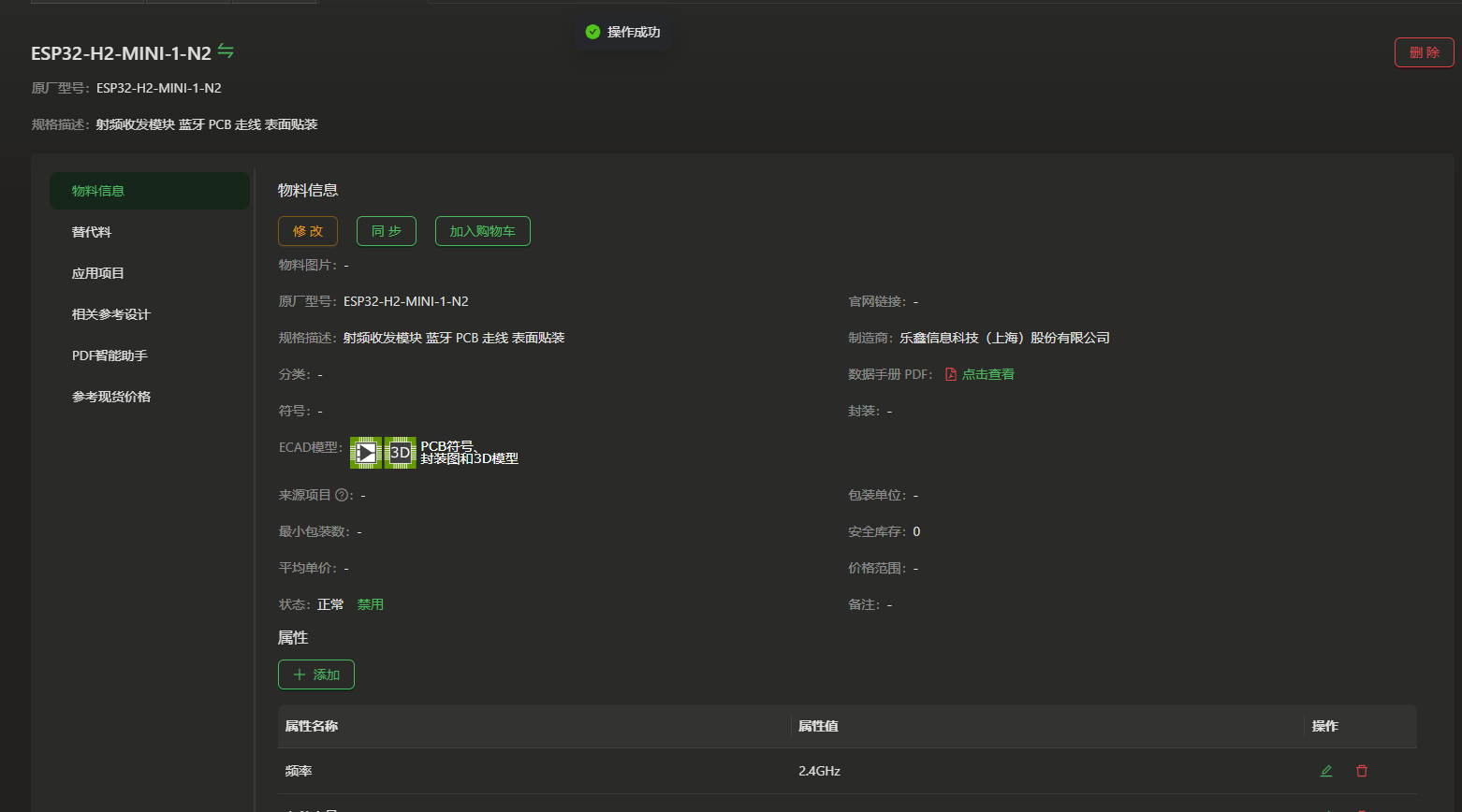

eZ-PLM新建物料和截图

心得体会

参加活动，确实提高了画板的经验。
