一、任务简介

题目要求：

1. 设计一款单路恒流LED驱动模块
2. 输入6-40V，输出1A恒流
3. 支持PWM调光和模拟调光
4. 主要器件：需在DigiKey官网上有货且正常售卖

二、模块介绍

1. 芯片选择：（DigiKey官网链接： AL8860WT-7 Diodes Incorporated | 集成电路（IC） | DigiKey）

为满足题目要求，选择了AL8860WT-7芯片，其具有以下特征：

• 低BOM（物料清单）计数
• 宽输入电压范围：4.5V 至 40V
• 输出电流最高可达1A
• 内部集成40V NDMOS开关
• 典型输出电流精度：±5%
• 单一引脚控制开/关及亮度控制，支持通过DC电压或PWM信号调节
• 推荐模拟调光范围：5%至100%
• 内置软启动功能
• 高效率：最高可达97%
• LED短路保护

2. 功能说明：
本模块基于AL8860WT-7芯片设计，旨在实现恒流LED驱动功能。通过内置的PWM调光和模拟调光功能，本模块能够在6V至40V的输入范围内，提供稳定的1A恒流输出。其高效能和稳定性相结合，能够满足多种应用场景下的需求。调光功能支持从0%到100%的亮度调节，确保适应不同的工作环境和用户需求。

3. 应用领域：
本模块的应用领域主要包括：

• LED照明系统：用于各种LED灯具的驱动，特别是需要精准调光和稳定恒流的应用场合，如室内照明、舞台灯光、广告牌等。
• 电子显示屏：在大屏幕LED显示器或电视中，作为恒流驱动模块提供稳定电流。
• 电源管理系统：在需要对LED进行精确电流控制的场景中，如灯具电源管理、工业设备照明等领域，提供高效且可调的电流源。
• 自动化设备：如自动化生产线、机器人控制系统等，需要在不同条件下对LED进行调节，保证设备的可靠运行。

三、原理图和PCB设计

原理图

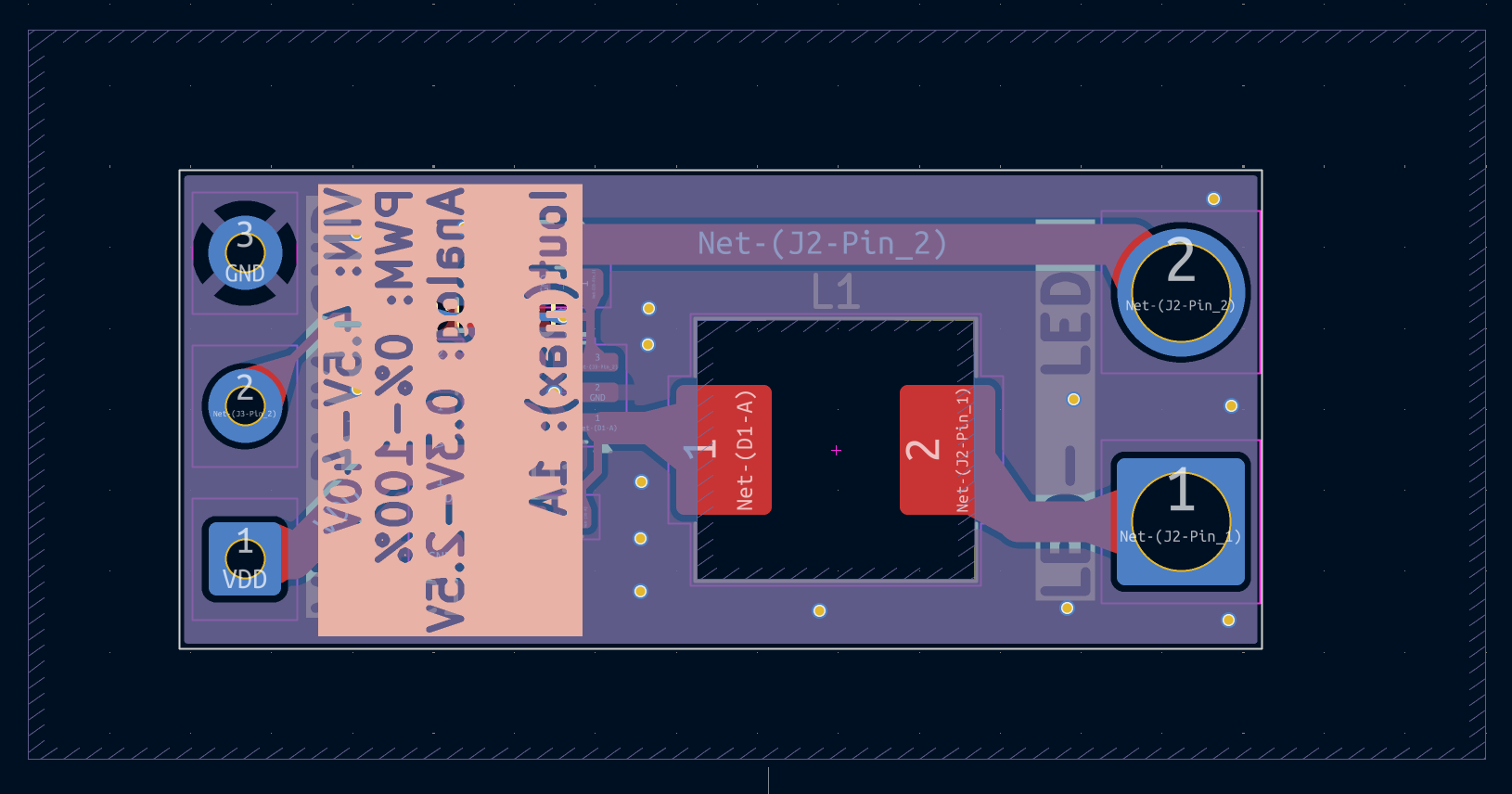

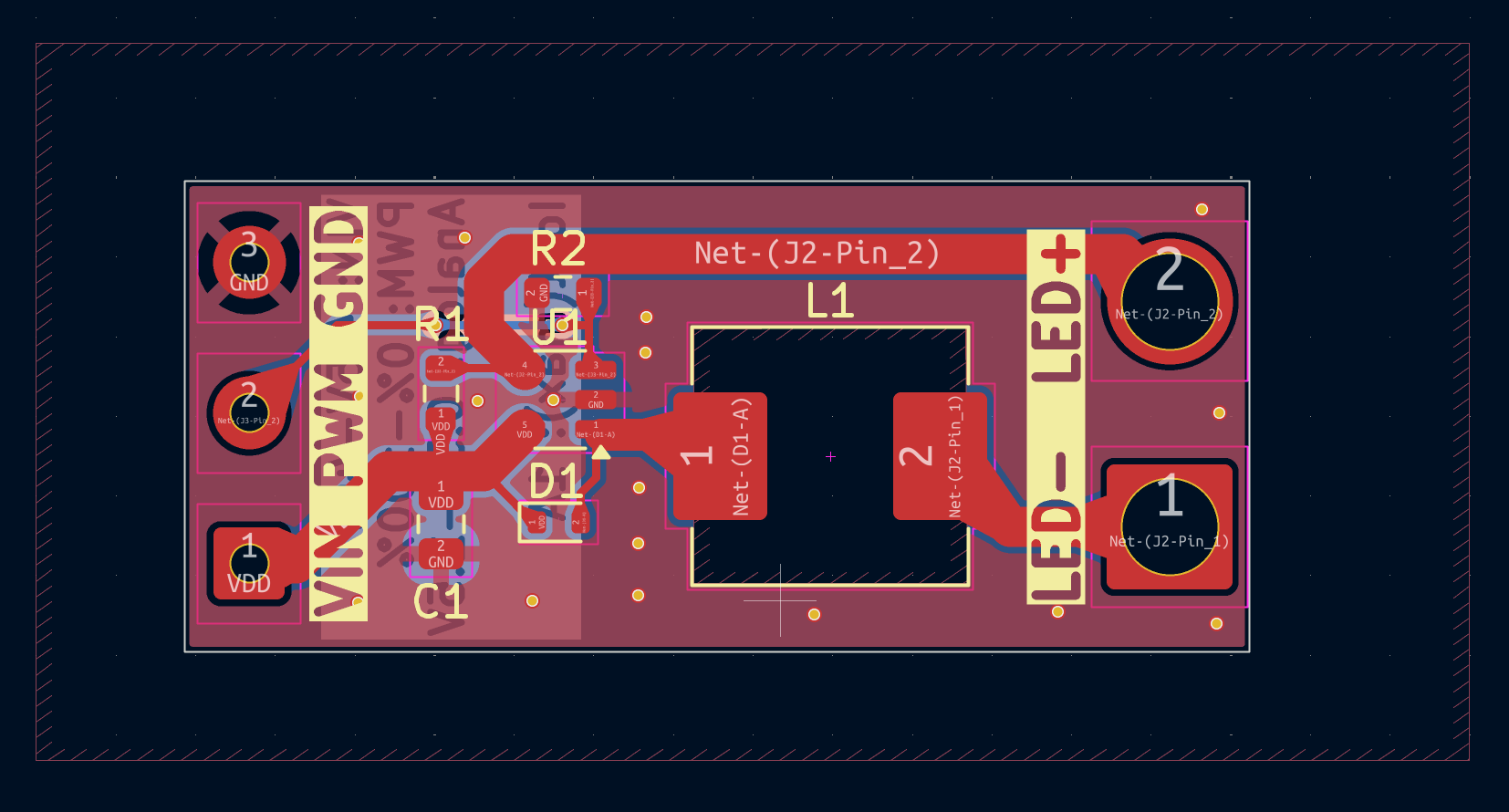

PCB正面

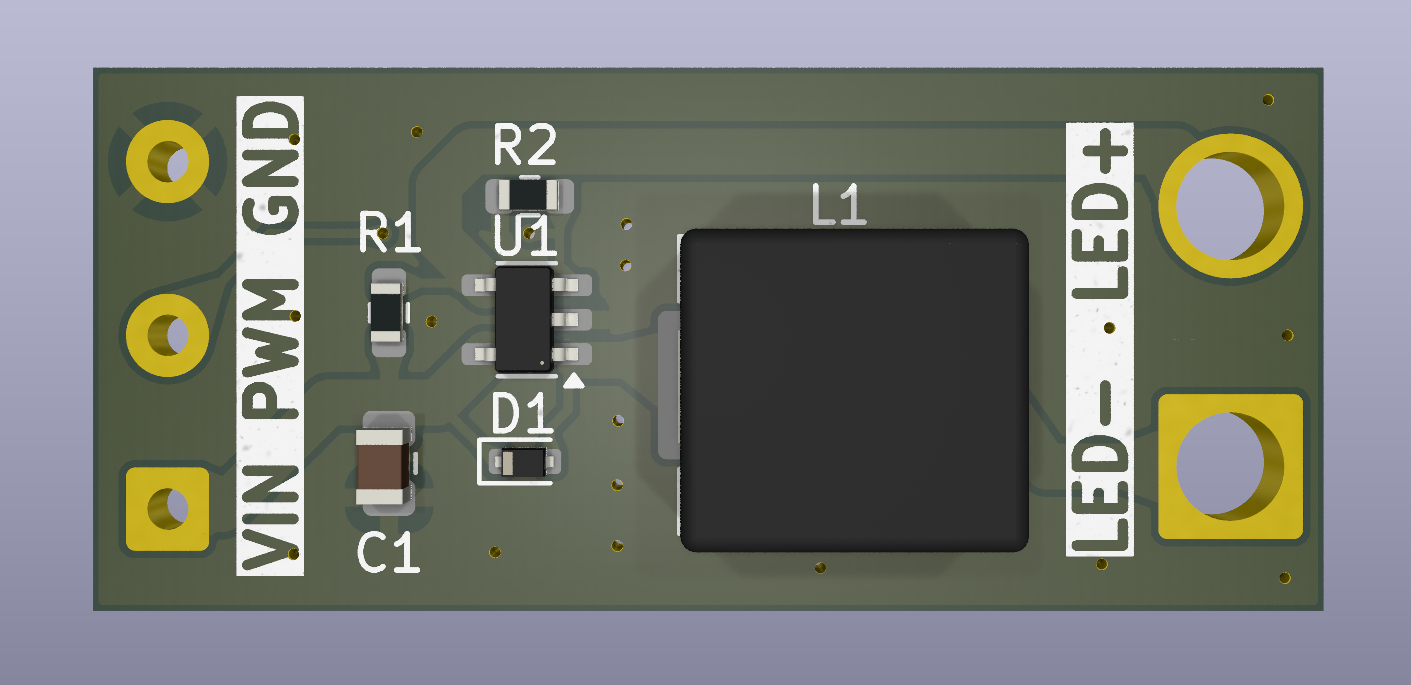

PCB正面（3D仿真图）

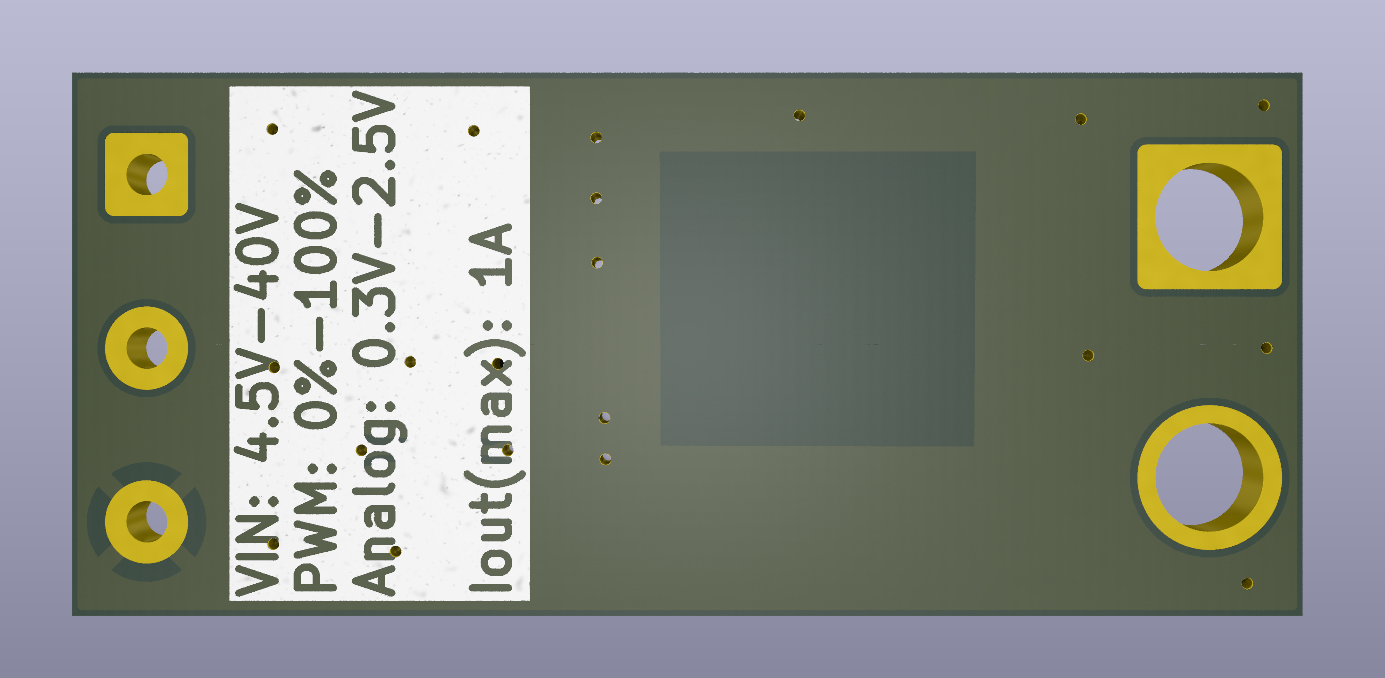

PCB反面（3D仿真图）

1. 原理图规范：原理图与电路连接按照官方手册进行。
2. PCB布局：PCB设计时采用双面板布局，紧凑布局使得模块尽可能小。对于大电流增加走线宽度。
3. 标识规范：添加引脚标识，反向显示方便用户快速确认引脚。

四、性能指标和管脚定义

1. 性能指标：

• 输入电压范围：4.5V 至 40V。
• 输出电流范围：0A至1A。

2. 管脚定义：

五、物料及说明（eZ-PLM）

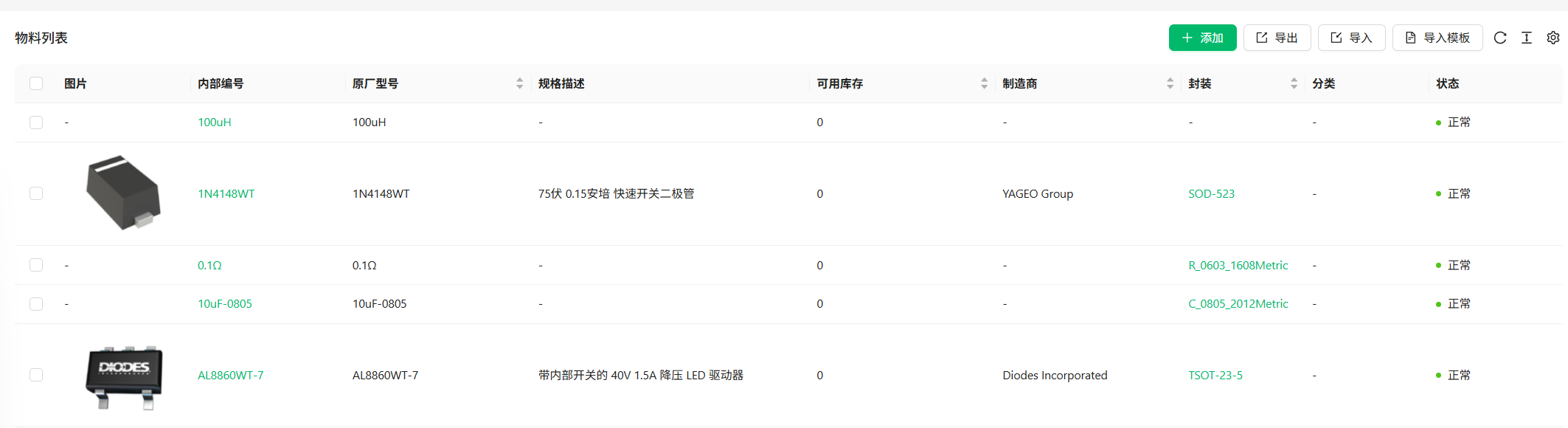

eZ-PLM系统BOM列表

eZ-PLM系统项目详情图

1. 针对本模块，将所需物料添加至eZ-PLM系统，并创建了对应的项目。

六、心得体会

1. 通过设计单路恒流LED驱动模块，我了解了LED驱动技术，并学会了根据电压、电流和调光需求选择合适的芯片。
2. 在使用KiCad进行电路设计时，我提高了原理图绘制和PCB布局的能力，注重电源稳定性和输出控制，优化了模块的紧凑性与稳定性。
