任务介绍

本次任务是第六期的任务5，设计一个能够将宽范围（6-40V）直流输入电压，稳定转换为1A恒定电流输出的驱动电路，用以驱动LED。并且需具备两种调光功能：PWM调光和模拟调光。

模块介绍

根据任务要求该模块选用了AL8860WT-7芯片，支持4.5V至40V的宽范围输入电压，提供1A的恒定输出电流。覆盖了题目要求。通过AL8860WT-7芯片的Vctrl引脚可以实现PWM调光和模拟调光功能。模拟调光：直流电压驱动（0.3V < Vctrl < 2.5V），可调节I_{OUT_NOM}输出电流从0到100%。PWM调光：驱动PWM信号从开路集电极或开路漏极晶体管，以调整输出电流。f < 500Hz时，I_{OUT_NOM}的线性调节范围从1%到100%

AL8860WT-7芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/diodes-incorporated/AL8860WT-7/6226978

原理图和PCB模块介绍

原理图

Vin输入6V-40V的电压，Vctrl实现PWM调光和模拟调光功能，当Vctrl为直流电源时，并且0.3V < Vctrl < 2.5V，可调节I_{OUT_NOM}输出电流从0到100%。当Vctrl 为PWM信号时，并且f < 500Hz时，可调节I_{OUT_NOM}输出电流从1%到100%。

PCB

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

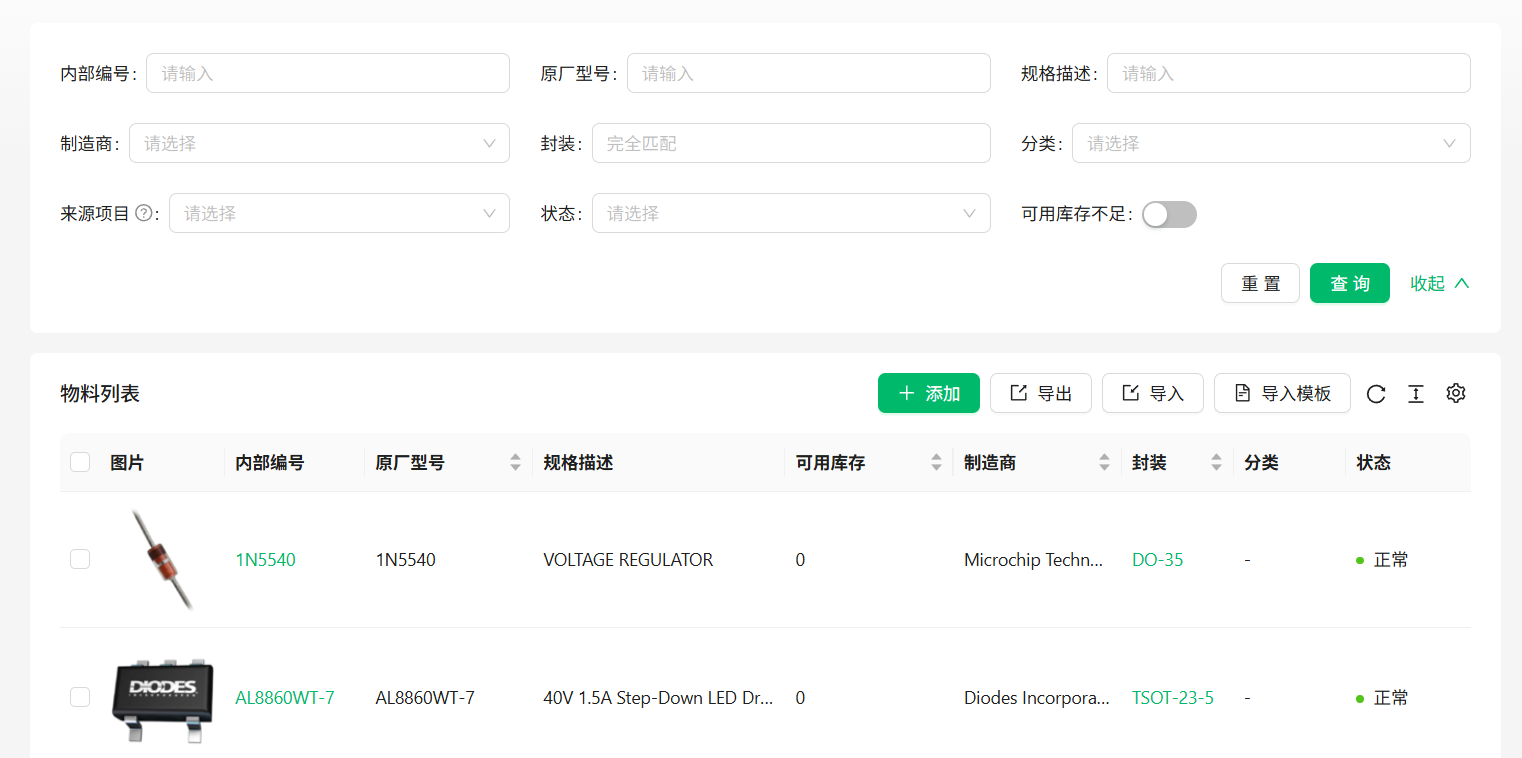

物料添加展示图

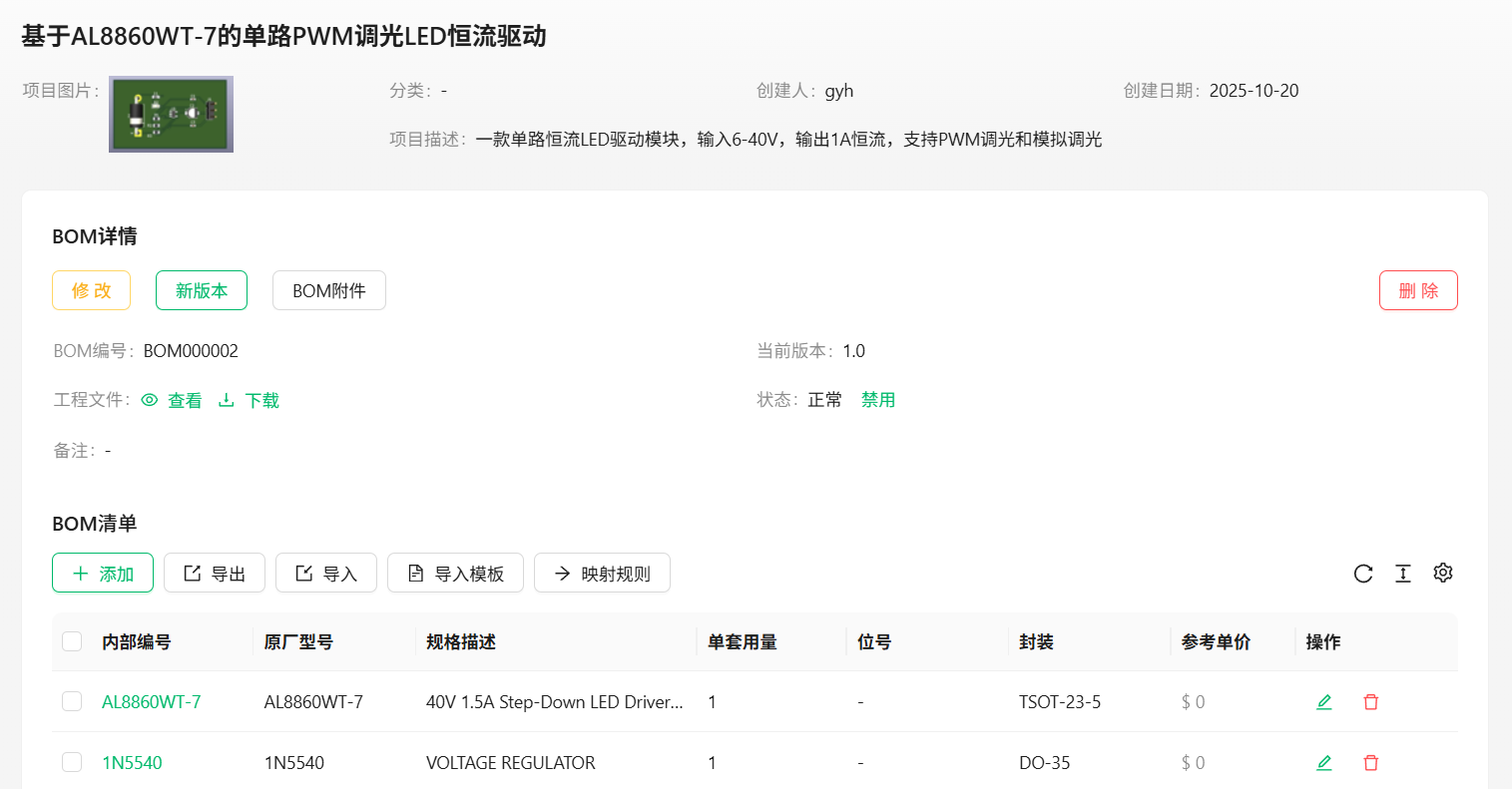

项目详情图

心得体会

感谢电子森林。
