1、基本特性

BQ24075 USB-C单节锂电池充电模块，支持1.5A恒流充电，集成动态电源路径管理（DPPM），可同时为系统和电池供电。

模块采用USB-C接口，兼容5V输入，最大输入电流可选100mA/500mA，符合USB-IF标准，避免浪涌电流损害。

内置28V过压保护（OVP），防止错误配置的USB电源或适配器输入过压，保障设备安全。

支持动态电源管理（VIN-DPM），自动调节输入电流，适应非稳压适配器或太阳能等不稳定电源。

集成NTC热敏电阻输入，实时监测电池温度，防止过热或低温充电，延长电池寿命。

提供充电状态指示（LED/GPIO），可显示“充电中”“充电完成”及“电源正常”状态。

模块支持反向电流、短路和热保护，确保在异常情况下自动切断电路，避免设备损坏。

采用VQFN-16封装（3mm×3mm），体积小巧，适合空间受限的便携式设备设计。

支持预充电、恒流充电（CC）和恒压充电（CV）三阶段充电，终止电流可编程，充电精度高。

输入电流限制和充电电流可通过外部电阻编程，灵活适配不同容量电池和适配器规格。

集成SYSOFF功能，可通过外部引脚完全断开电池与系统的连接，避免长期挂载充电的漏电流问题。

支持系统输出跟踪电池电压（仅BQ24072型号），确保系统在电池供电和适配器供电间无缝切换。

模块静态电流低至50μA，适用于低功耗设备，减少待机功耗。

符合IEC 62368-1安全认证（仅BQ24072型号），满足工业级安全标准。

工作温度范围-40℃至85℃，适应极端环境，适合户外或工业场景应用。

支持墙上适配器输入电流限制高达1.5A，可搭配小功率适配器使用，降低成本。

集成电流监控输出（ISET），可实时反馈充电电流，便于系统监控充电状态。

专有启动序列限制浪涌电流，避免插入电源时对USB接口或电池造成冲击。

模块支持反向阻断二极管功能，防止电池通过充电芯片向输入端放电。

提供可编程预充电和快速充电安全定时器，防止因故障导致长时间充电。

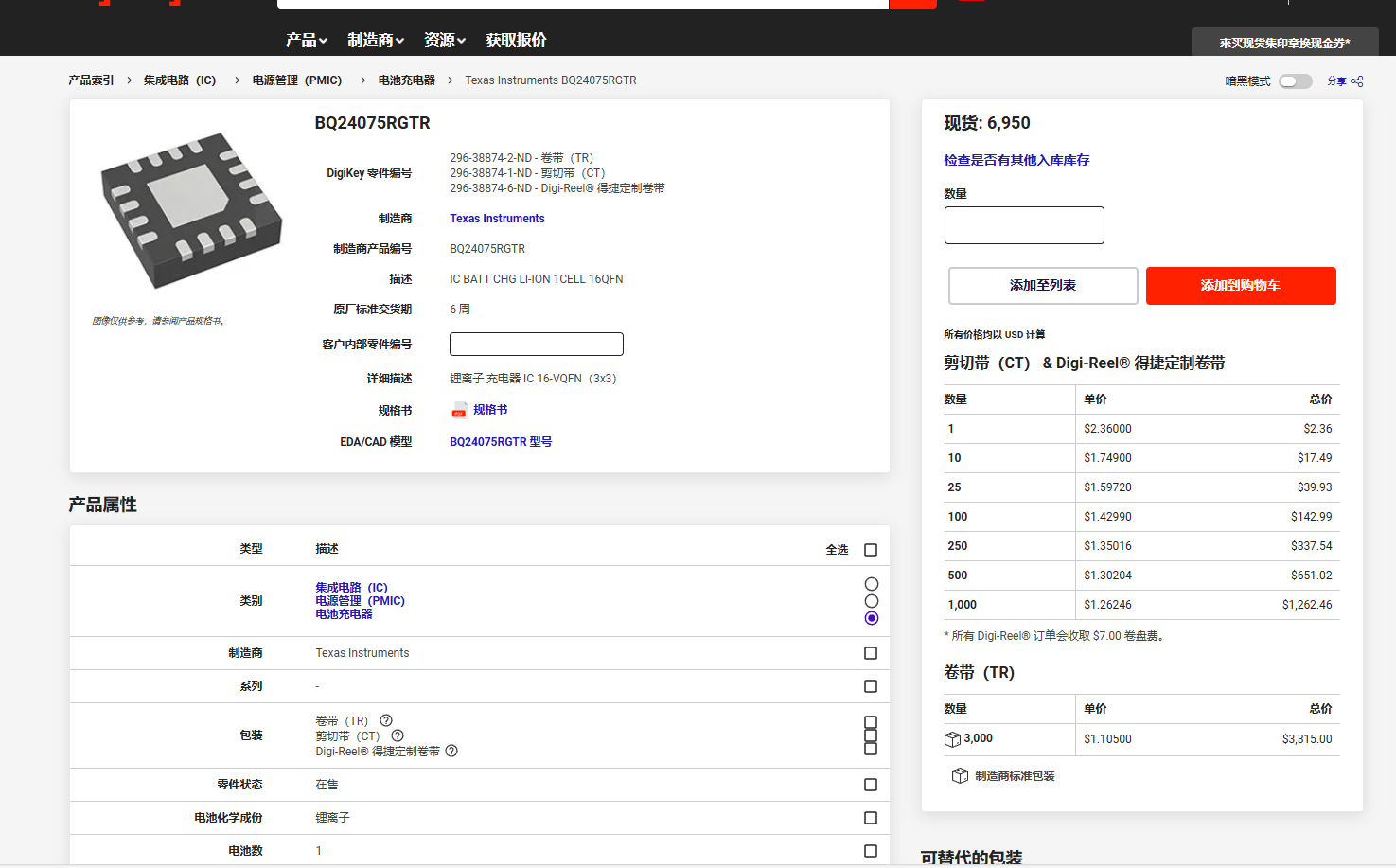

2、DGK连接：

https://www.digikey.cn/zh/products/detail/texas-instruments/BQ24075RGTR/2047273

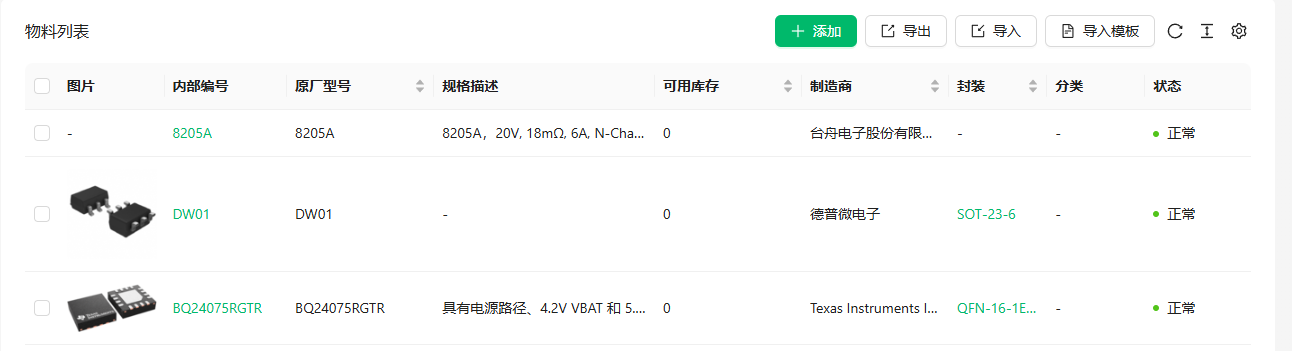

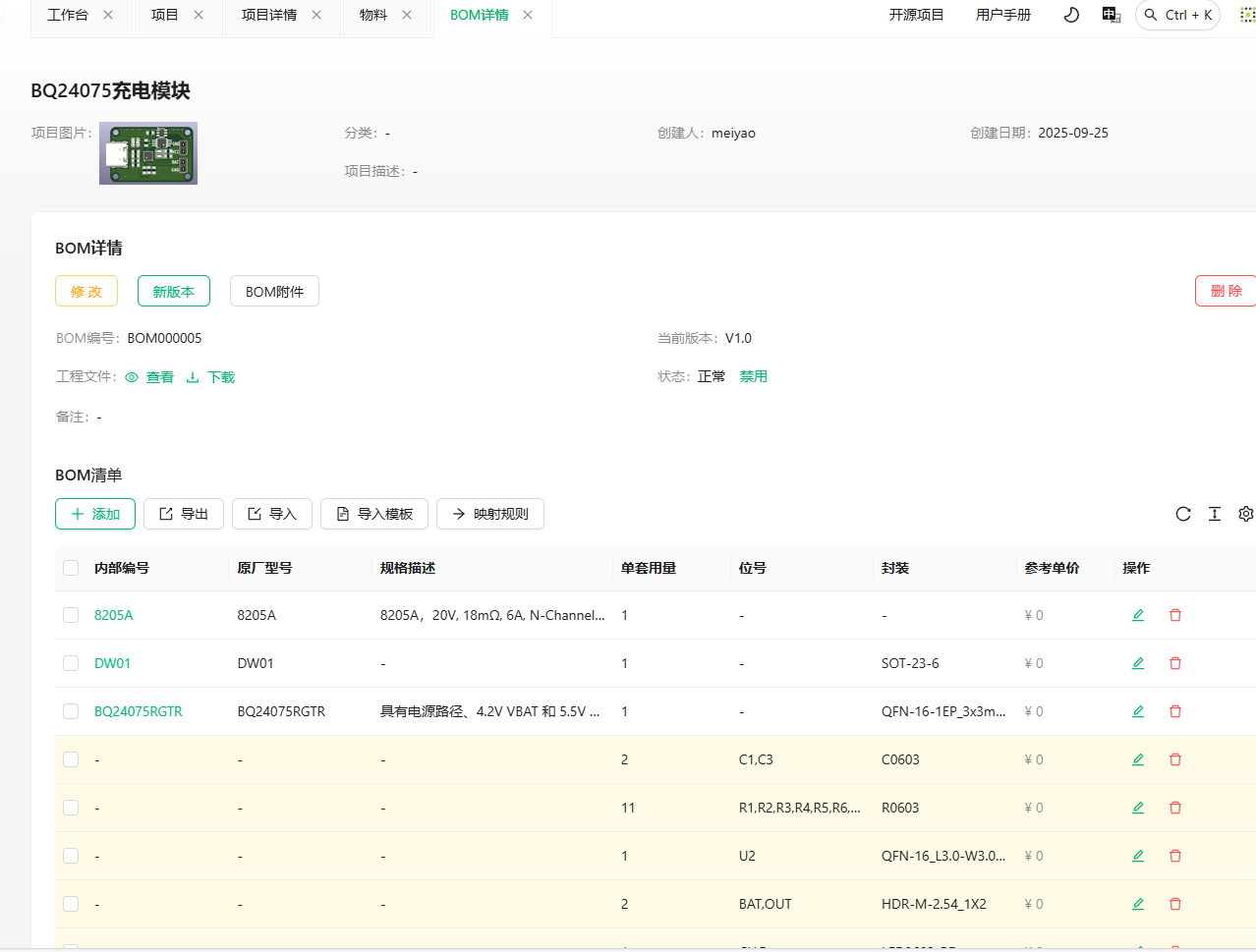

3、eZ-PLM上新建物料和项目的截图

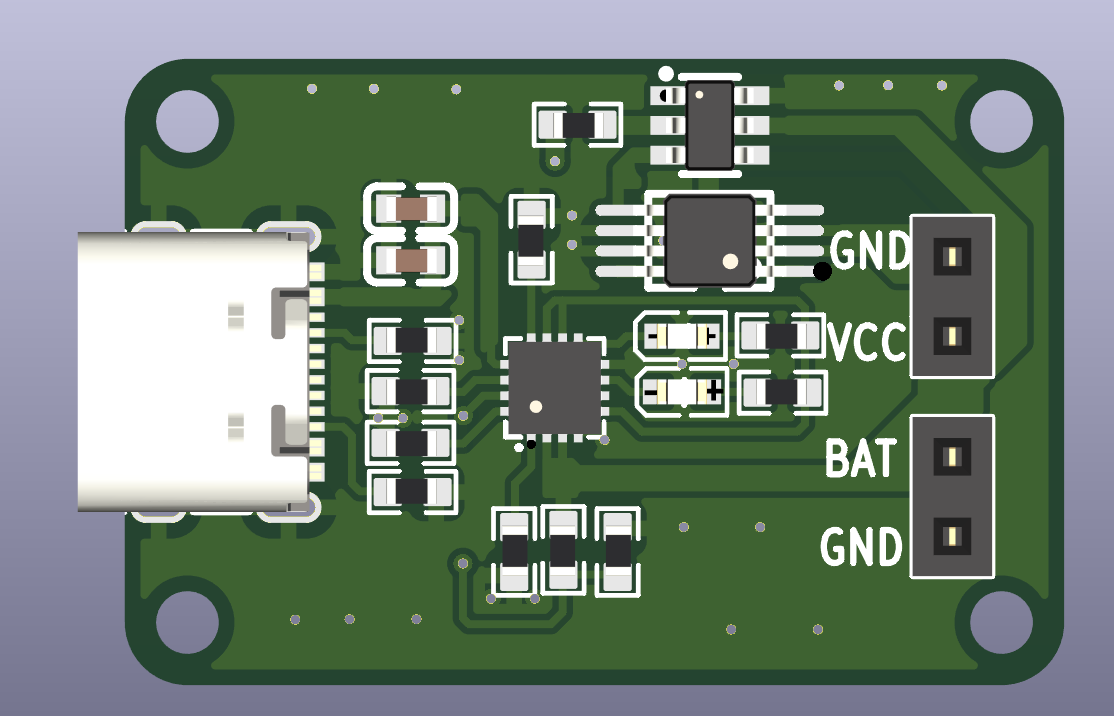

4、物料展示图

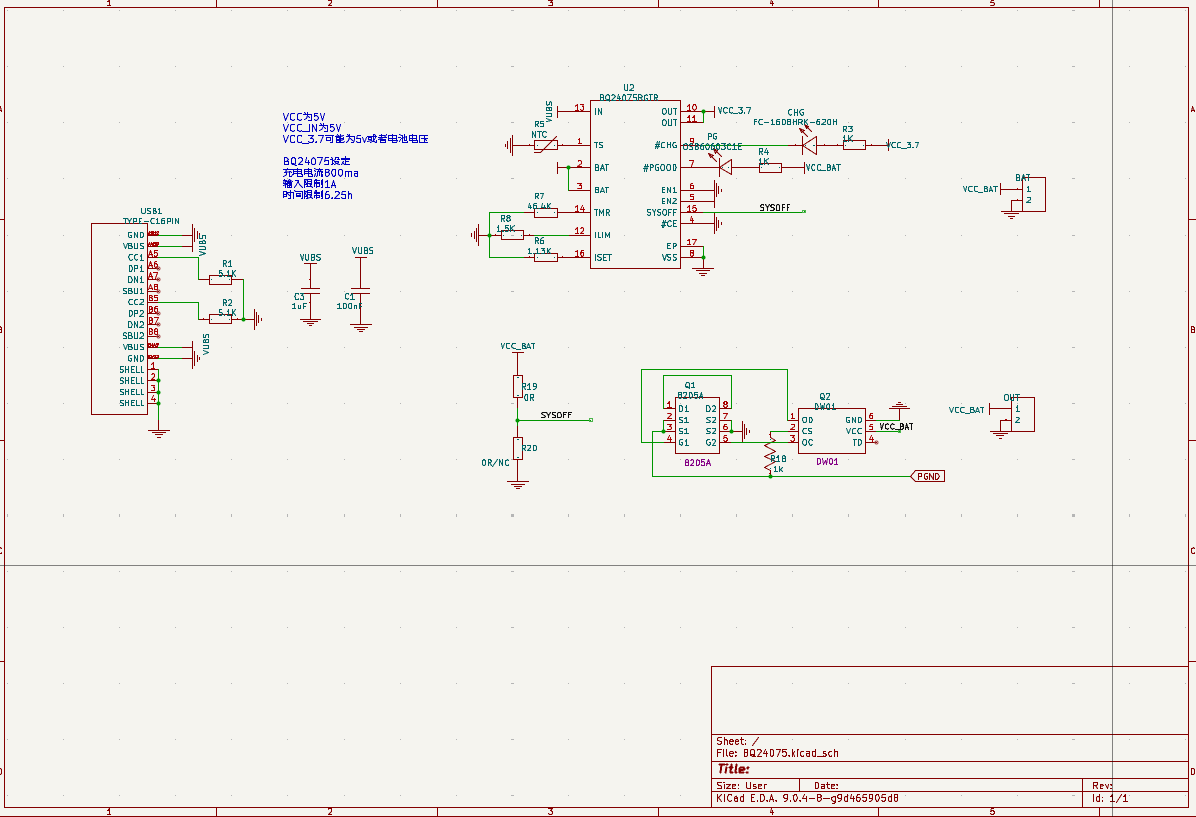

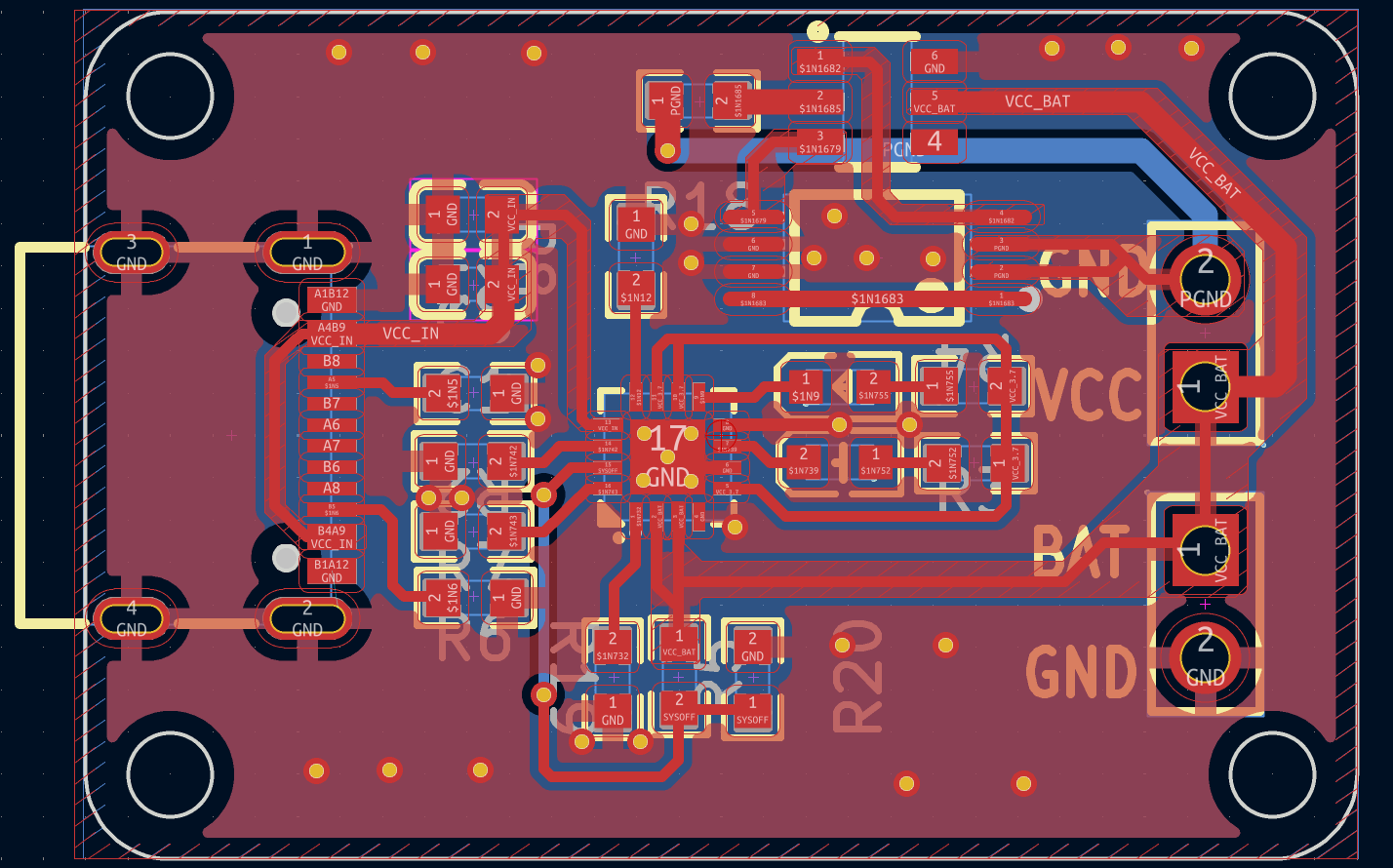

5、原理图PCB图
