任务介绍

设计一个能从USB PD充电器诱骗出9V/12V/15V/20V电压的模块

1. 带电压选择开关
2. 输出电流能力2A
3. 具备输出电压指示LED
4. PCB尺寸建议控制在40mm×20mm范围内
5. 主要器件：需在DigiKey官网上有货且正常售卖

请注意：PCB设计工具需用KiCad（官方邮件赠送了课程），或最终提交的文件需是KiCad文件，详见大赛主页阶段1要求和项目提交内容。

模块介绍

基于设计需求，芯片选用STUSB4500LQTR（QFN-EP(4x4)封装），输入输出电压范围4.1V-22V，输出最大电流可达5A。USB PD 端口预配置三个电压值，分别为：PDO1：5V/1A；（默认）PDO2：15V/1.5A；PDO3：20V/1A。该模块支持功能包括：

1. 两个USB Type-C端口之间的“连接检测”
2. 建立有效的source-to-sink连接
3. 与具备PD功能的电源协商USB供电（PD）
4. 监测VBUS电源通路并管理VBUS电压转换
5. 管理高压保护
6. 支持双大功率充电路径
7. 支持通过I2C对PDO进行配置

STUSB4500LQTR芯片DigiKey链接：

STUSB4500LQTR

原理图和PCB Layout图

图1 STUSB4500 PD原理图

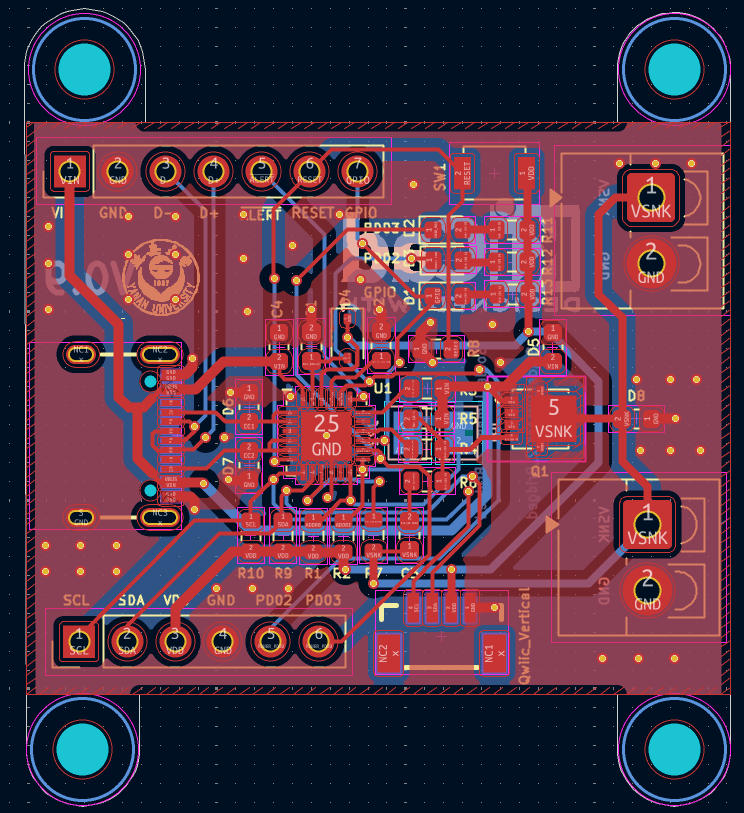

图2 PCB Layout

模块规格和管脚定义

管脚定义

eZ-PLM上项目与新建物料截图

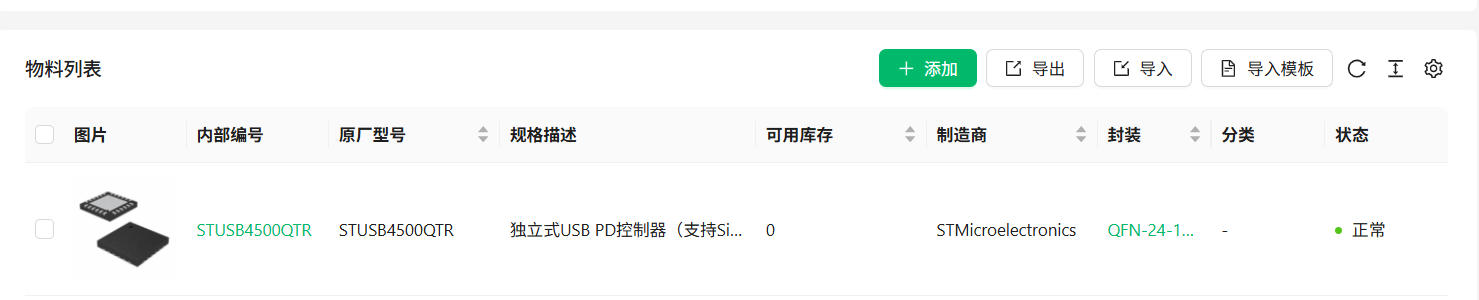

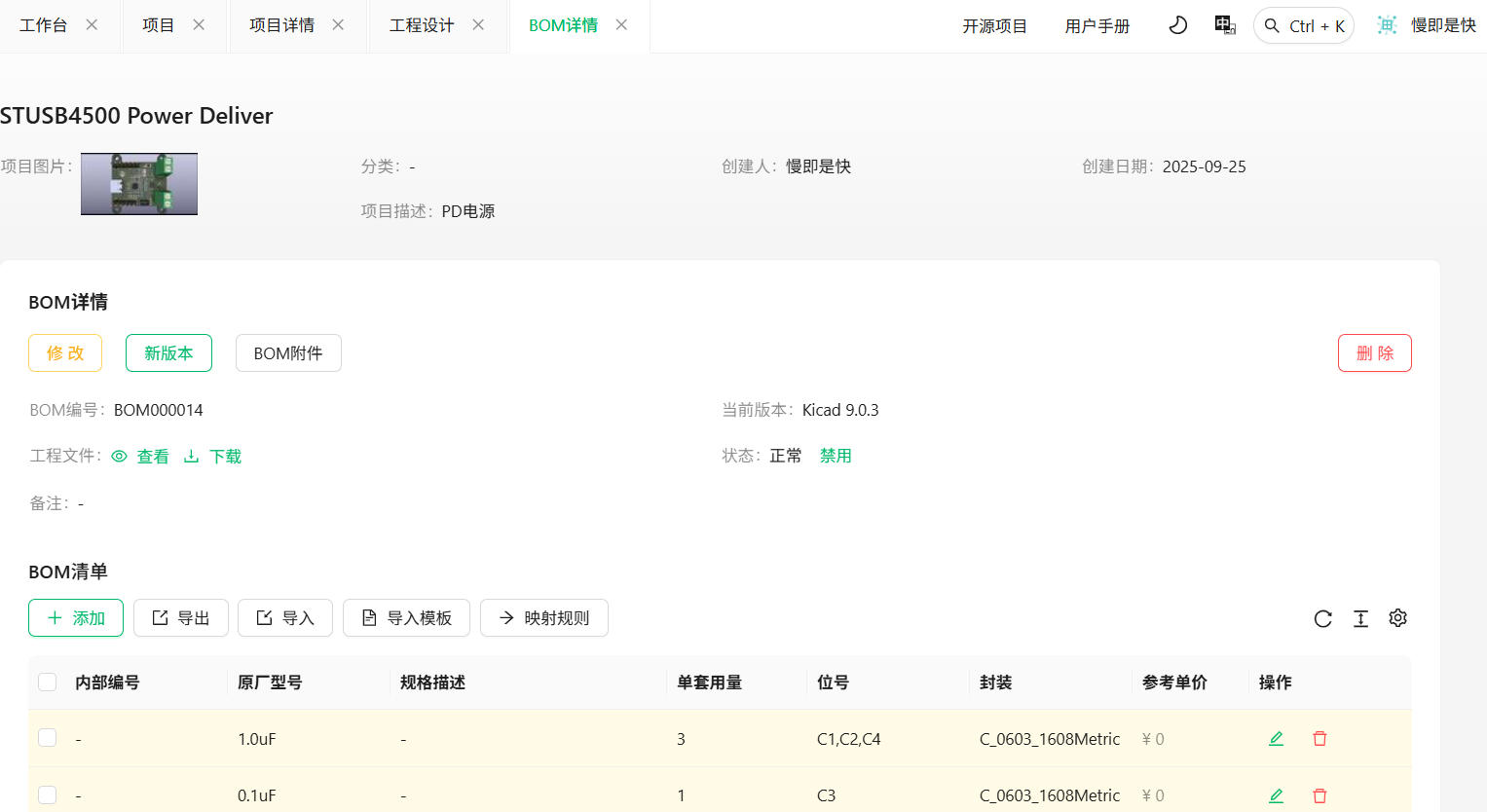

图3 项目详情图

图4 物料添加展示图

​心得体会

通过本次活动，熟悉了一款PD芯片的PCB绘制，了解了PD电源的应用场景。
