任务介绍

设计一个输入3-20V，输出5V/2A的升降压转换模块

1. 具备输入输出电压监测
2. 软启动功能
3. PCB尺寸建议控制在35mm×25mm范围内
4. 主要器件：需在DigiKey官网上有货且正常售卖

请注意：PCB设计工具需用KiCad（官方邮件赠送了课程），或最终提交的文件需是KiCad文件，详见大赛主页阶段1要求和项目提交内容。

模块介绍

基于设计需求，芯片选用TPS630702RNMR（VQFN封装）升降压芯片，支持自动升降压转换，工作电压范围2.0V-16V，最大输入电压不超20V，输出电压范围2.5V-9V，输出2A电流，效率最高可达95%，支持过热保护、输入、输出过压保护以及软启动功能。

TPS63070芯片DigiKey链接：

TPS63070

原理图和PCB Layout图

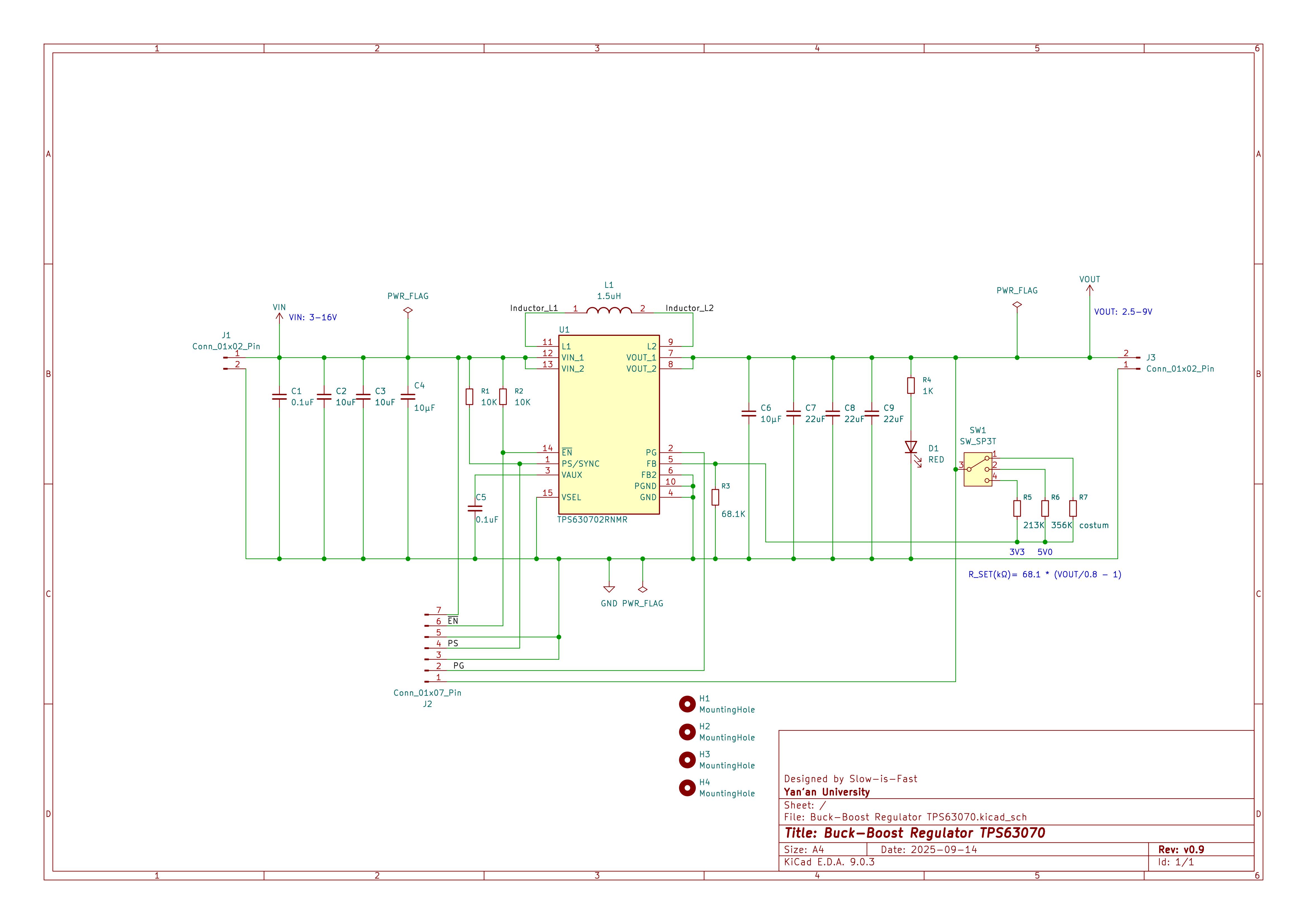

图1 升降压转换电路原理图

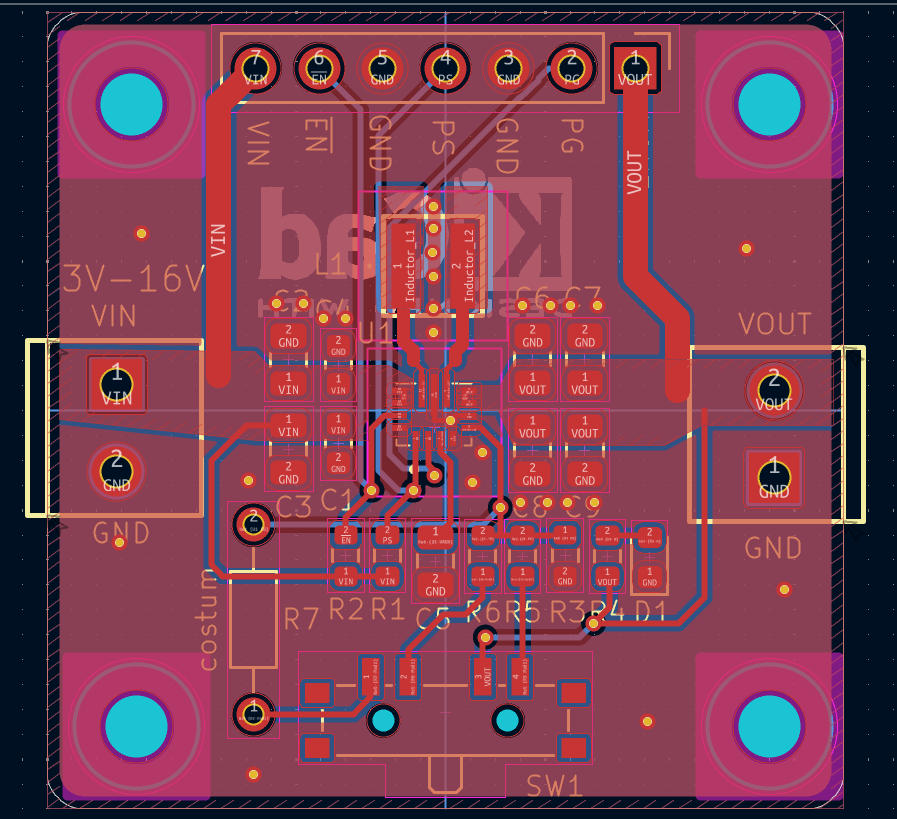

图2 PCB Layout

模块规格和管脚定义

管脚定义

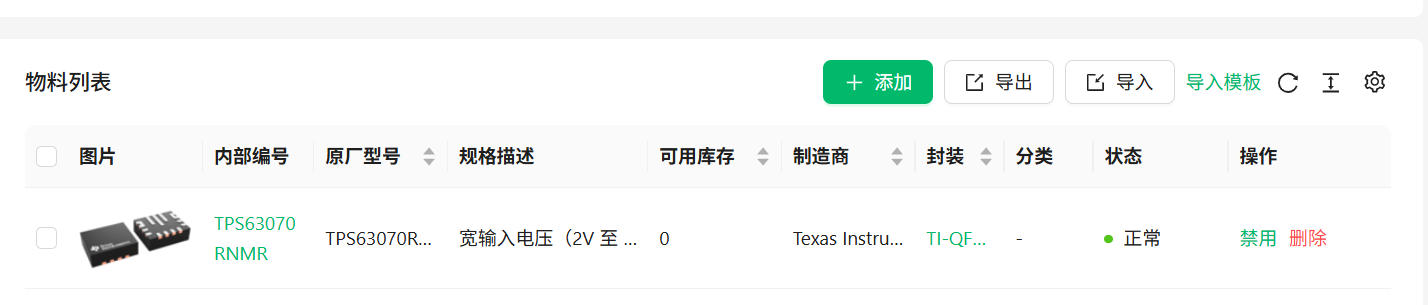

eZ-PLM上项目与新建物料截图

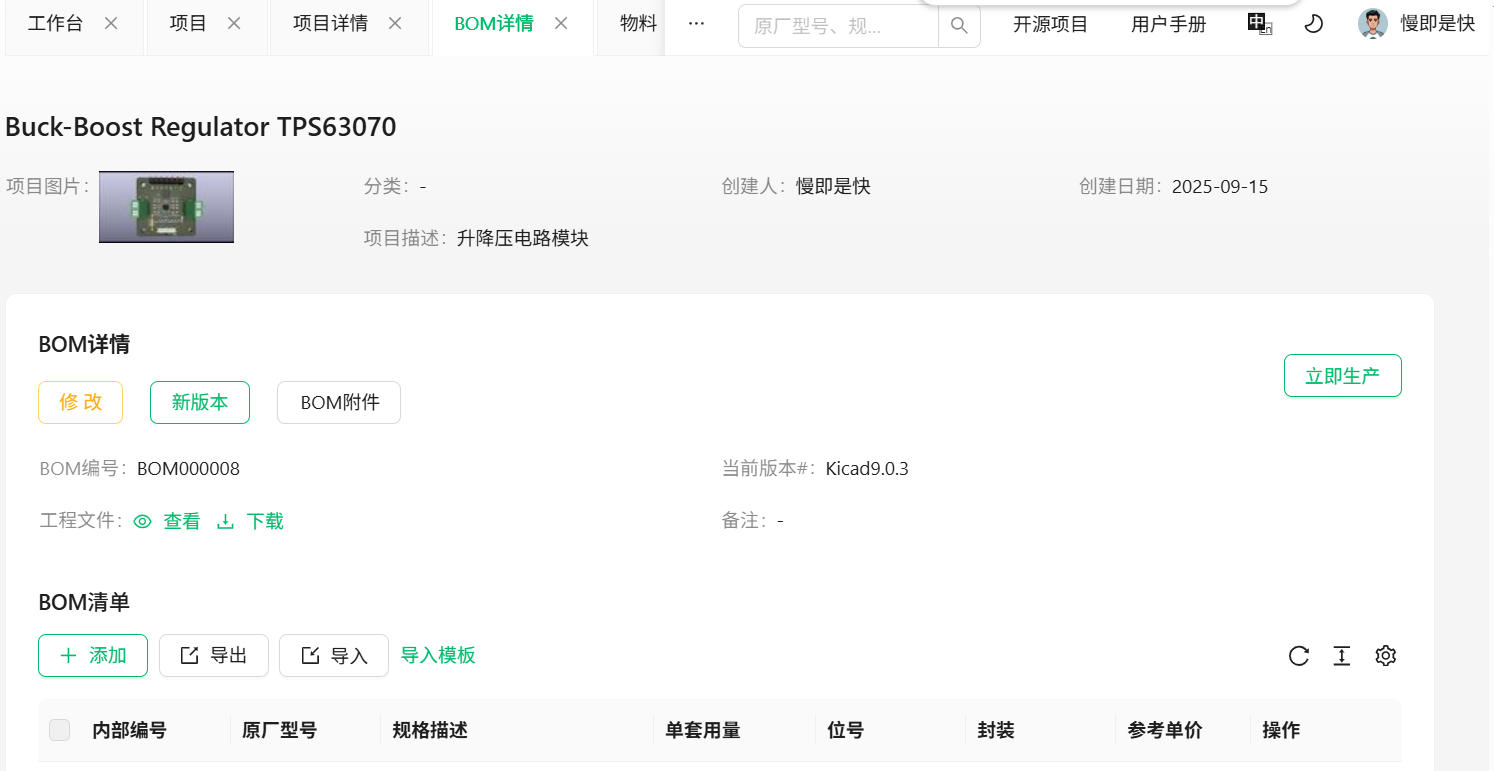

图3 项目详情图

图4 物料添加展示图

​心得体会

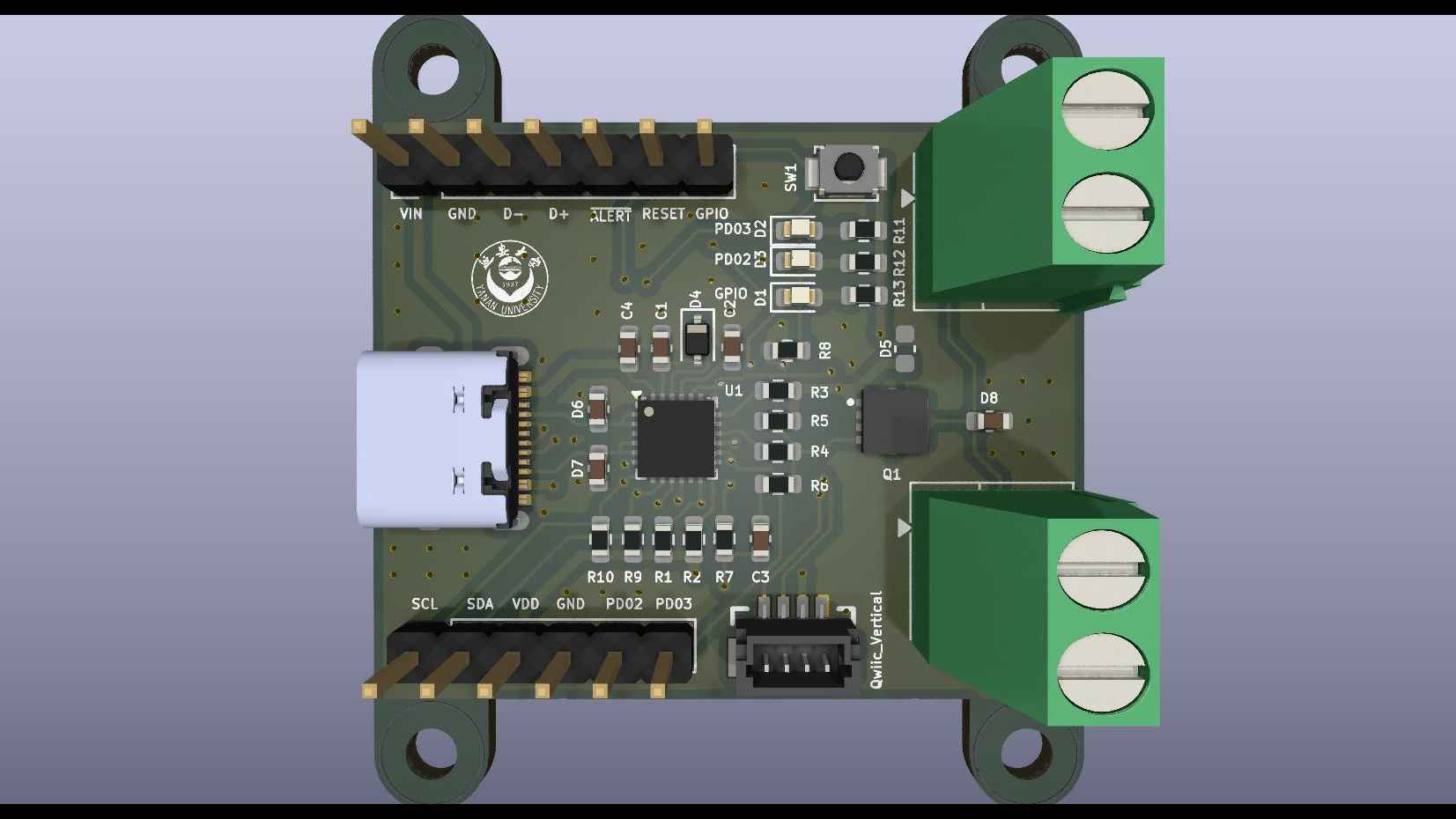

ezplm提供的大模型助力完成任务6器件的选型，提高设计效率。通过该项目，参考sparkfun electronics开源项目，进一步学习了开关电源PCB设计。
