任务介绍

设计一个基于光敏电阻的电路，通过光敏电阻感知光线强度，输出高 / 低电平的数字信号以表示光线是否达到设定阈值，且需通过电位器调节阈值

模块介绍

根据任务要求本次我选用的是LM393芯片设计了一款光敏电路比较器，LM393 是一款双电压比较器集成电路 ，采用双列直插 8 脚塑料封装（DIP8）和微型的双列 8 脚塑料封装（SOP8）等形式。

LM393芯片DigiKey链接：LM393 Shenzhen Slkormicro Semicon Co., Ltd. | 集成电路（IC） | DigiKey

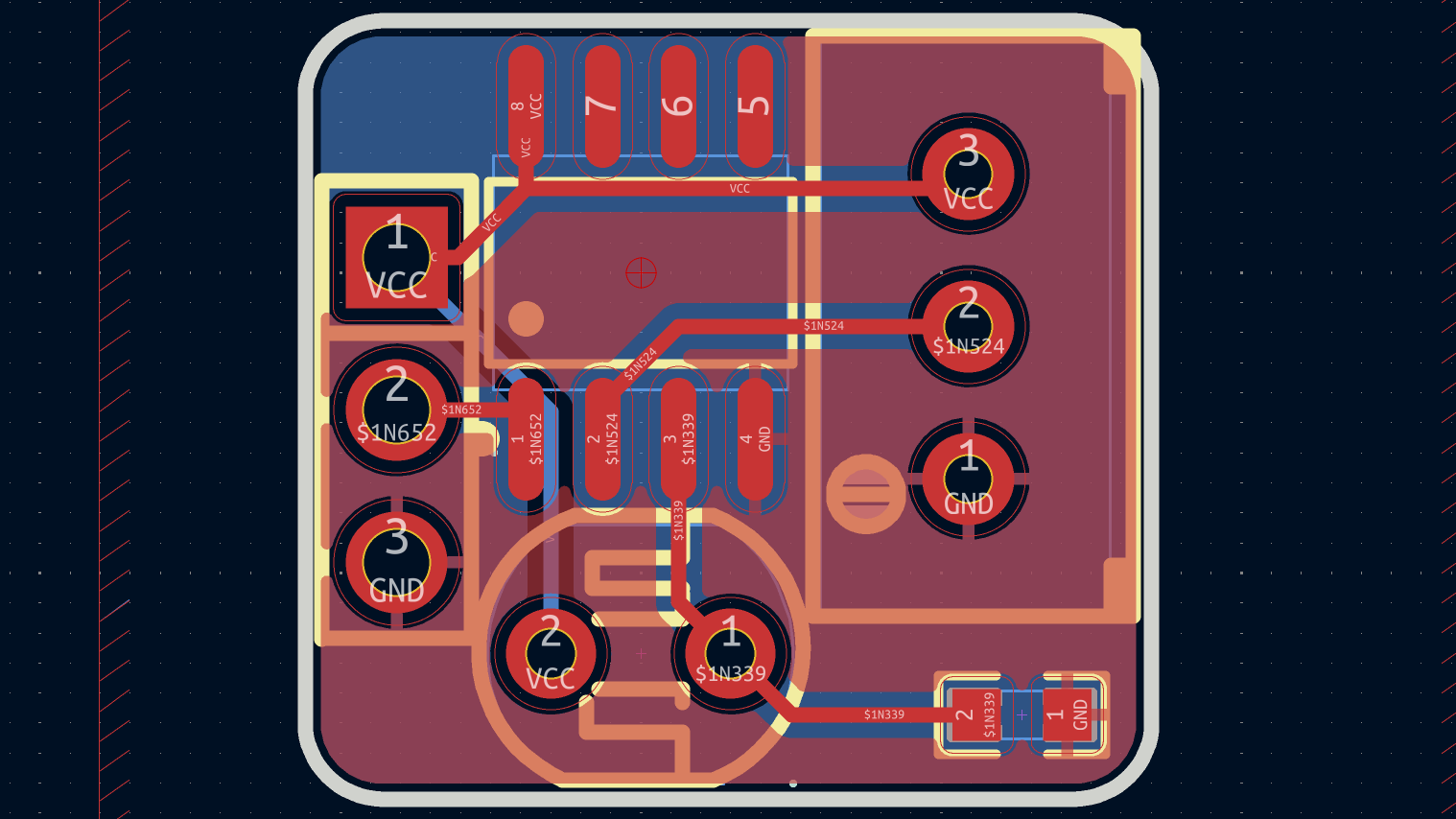

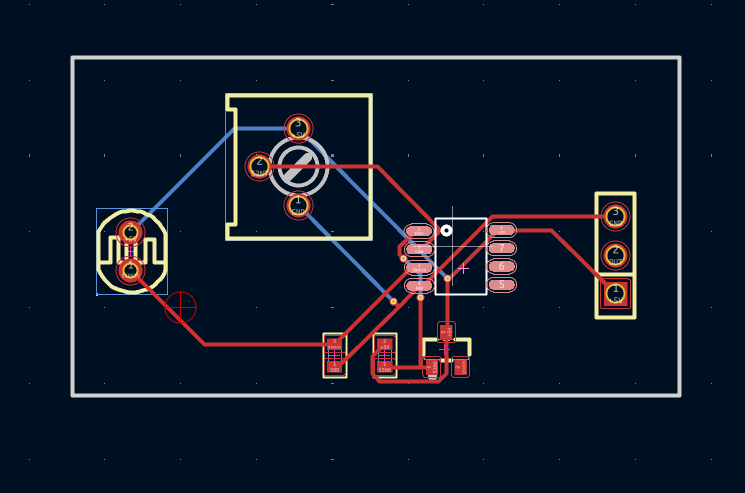

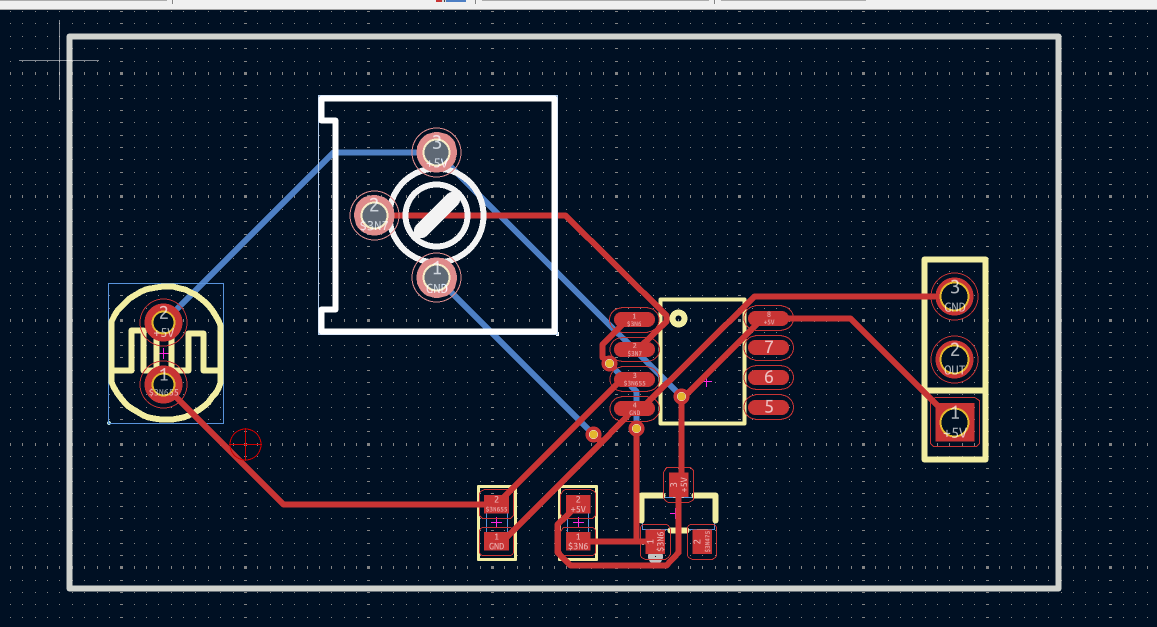

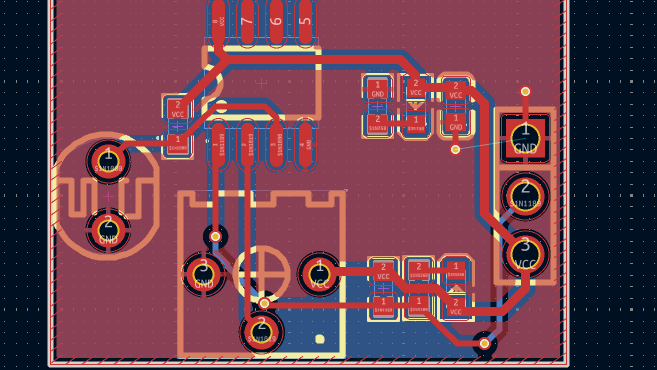

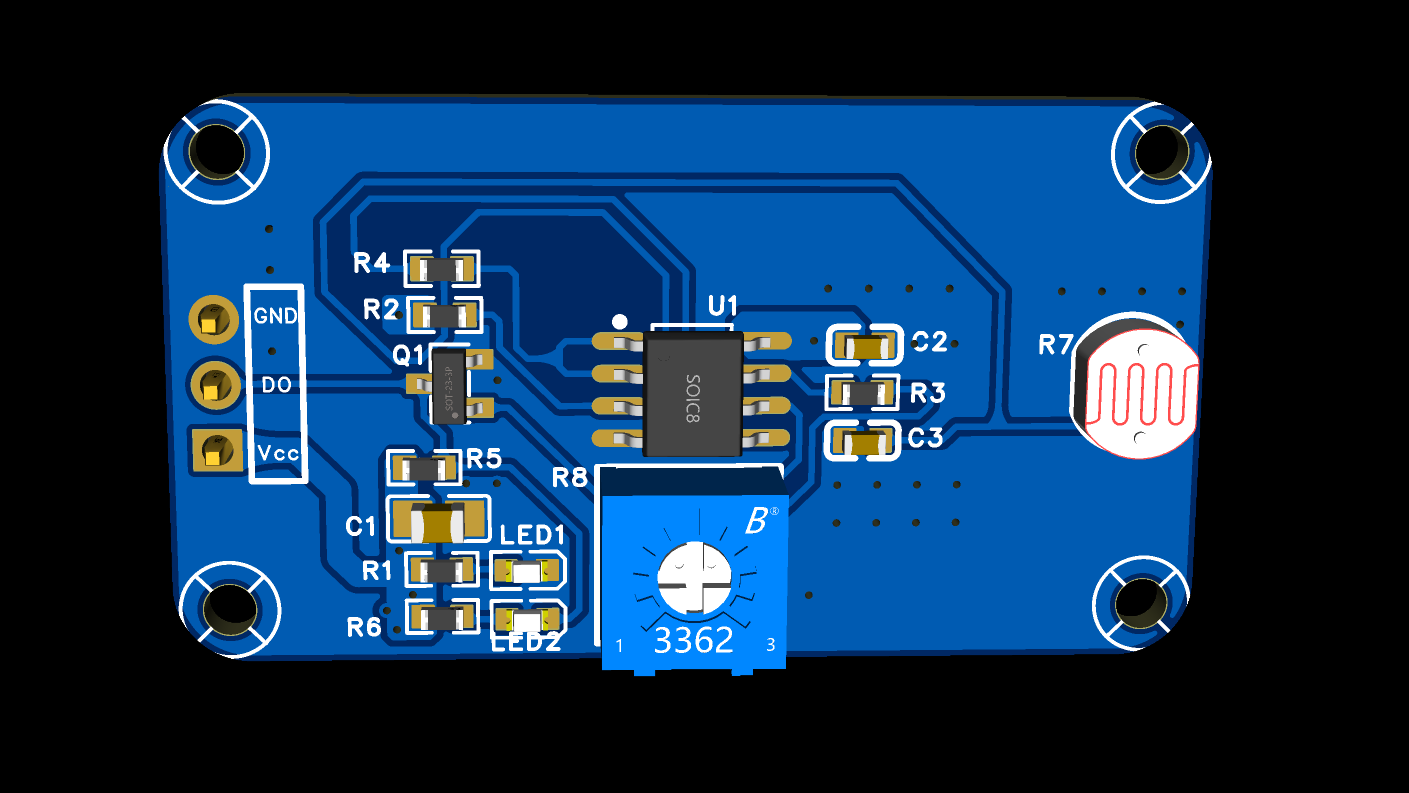

原理图和PCB模块介绍

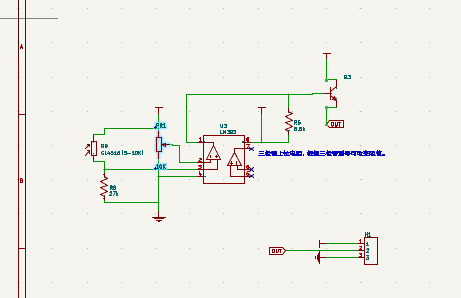

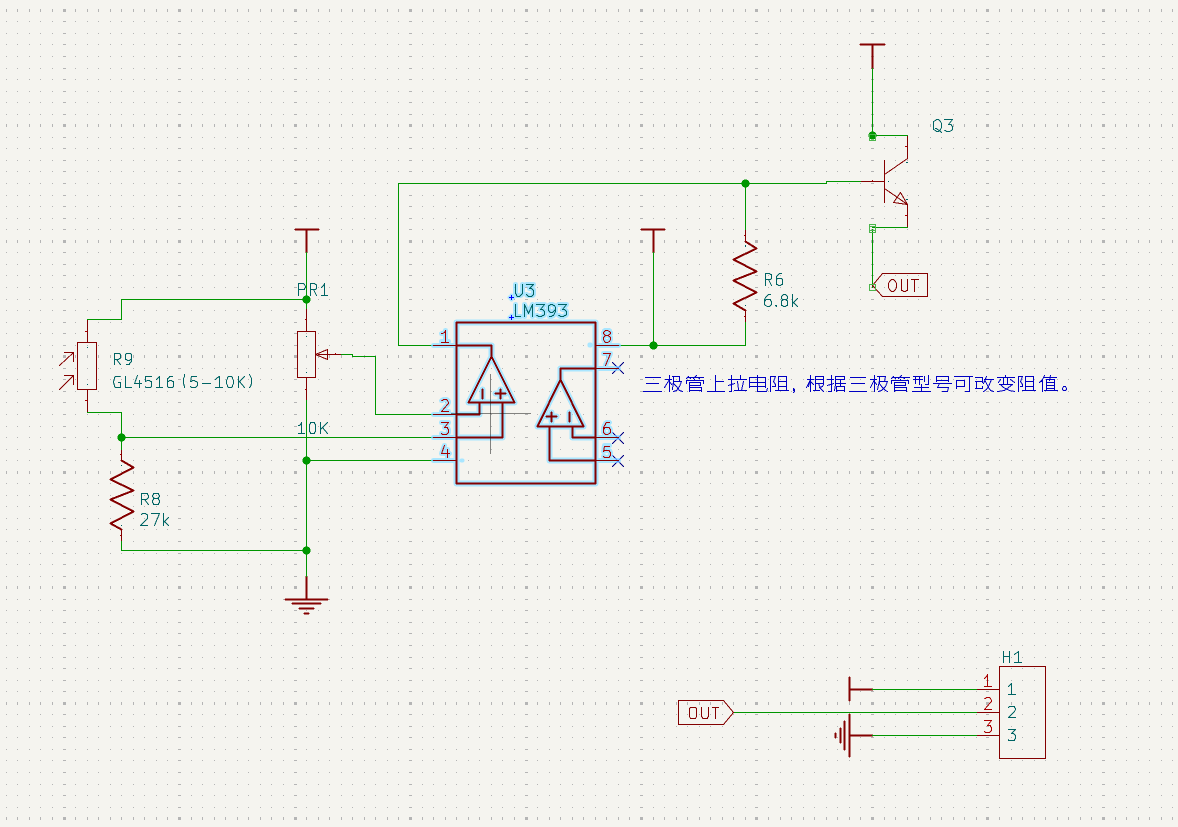

该原理图是一个基于光敏电阻和 LM393 电压比较器的光线阈值检测电路。

• 电源部分：电路采用 + 5V 电源供电，为各器件提供工作电压。
• 输入检测部分：R9（GL4516，5 - 10K）是光敏电阻，其阻值会随光线强度变化。R8（27K）与光敏电阻 R9 组成分压电路，将光线强度转化为电压信号，输入到 LM393 的一个输入端（引脚 2）。PR1（10K）是电位器，用于调节阈值电压，其输出连接到 LM393 的另一个输入端（引脚 3）。
• 比较器部分：U3 为 LM393 双电压比较器（这里使用其中一个比较器单元），它将光敏电阻分压得到的电压与电位器调节的阈值电压进行比较。
• 输出驱动部分：Q3 是三极管，作为输出驱动器件。LM393 的输出（引脚 1）连接到三极管 Q3 的基极，通过比较结果控制三极管的导通与截止。R6（6.8K）是三极管的上拉电阻，可根据三极管型号调整阻值。当比较结果满足条件时，三极管导通或截止，从而在 OUT 端输出相应的数字信号（高或低电平）。
• 接口部分：H1 是一个 3 脚接口，用于电路与外部的连接，其中 1 脚接 + 5V，2 脚为 OUT 输出端，3 脚接地（GND）。

管脚定义

• 引脚 1：连接 + 5V 电源，用于给外部连接的设备或电路供电。
• 引脚 2：连接电路的数字信号输出端 OUT，将电路处理后的信号输出到外部。
• 引脚 3：连接到地（GND），为外部连接提供参考零电位。

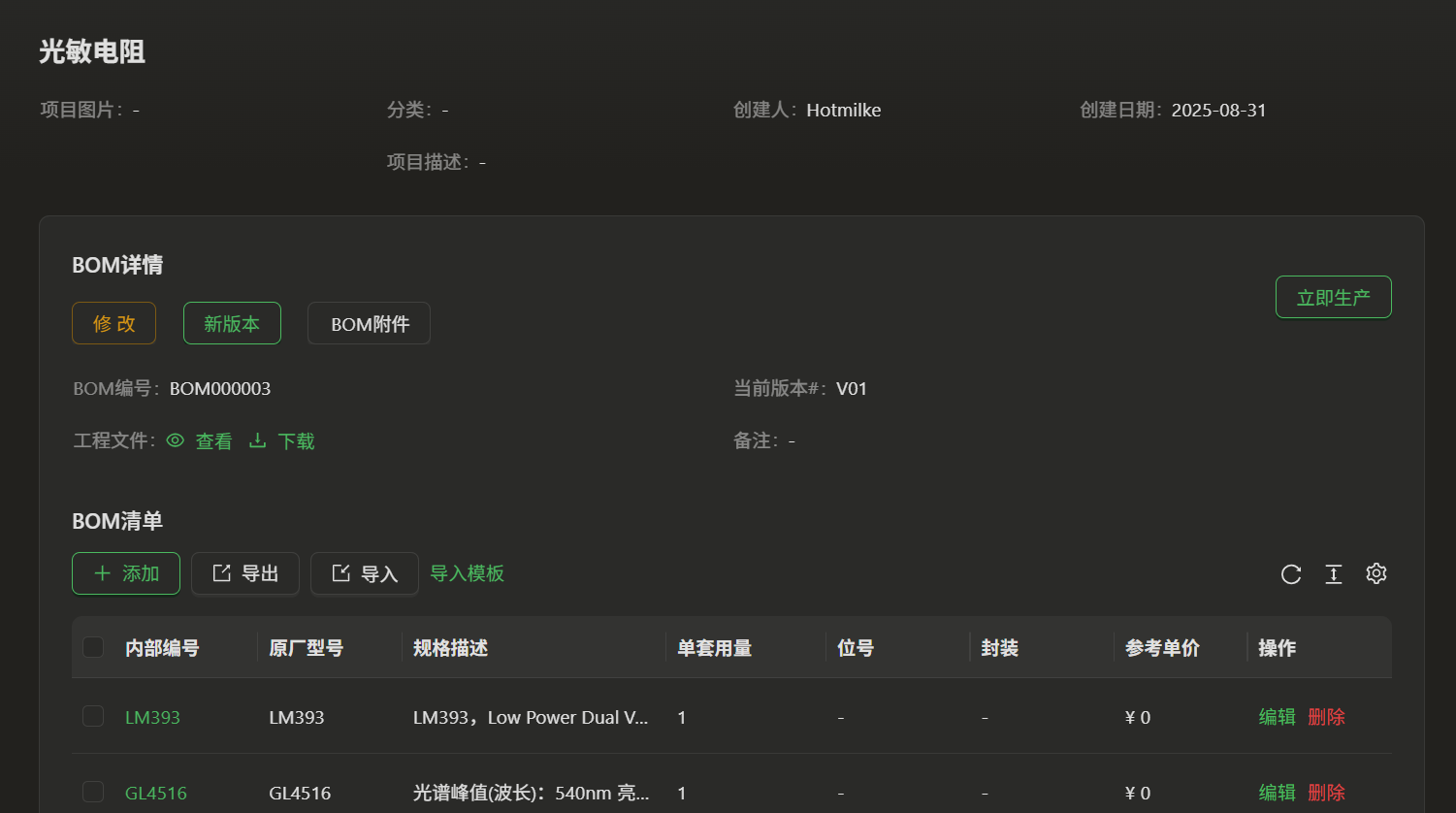

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

心得体会

绘制该光线阈值检测电路原理图时，我对电路原理理解更深入，清晰了光敏电阻、LM393、三极管等元件的作用与信号流转。同时，也体会到元件选型和参数匹配的关键，比如电位器、上拉电阻的选择需契合电路需求。此外，绘图工具的操作熟练度也在过程中得到提升。
