内容介绍
内容介绍
任务介绍
题目要求：光敏电阻控制数字输出（光线阈值触发）
- 输入：光敏电阻
- 输出：数字信号
- 阈值调节：电位器可调
模块介绍
本次使用的芯片是来自得捷电子中的LM393LM393 Shenzhen Slkormicro Semicon Co., Ltd. | 集成电路（IC） | DigiKey
作为我们的光照度比较，并且做数字输出使用。
原理图和PCB模块介绍
本次使用LM393作为数值比较，通过比较大小输出一个数字信号，来实现光照度的采集。通过电位器来调节光照的阈值。
原理图

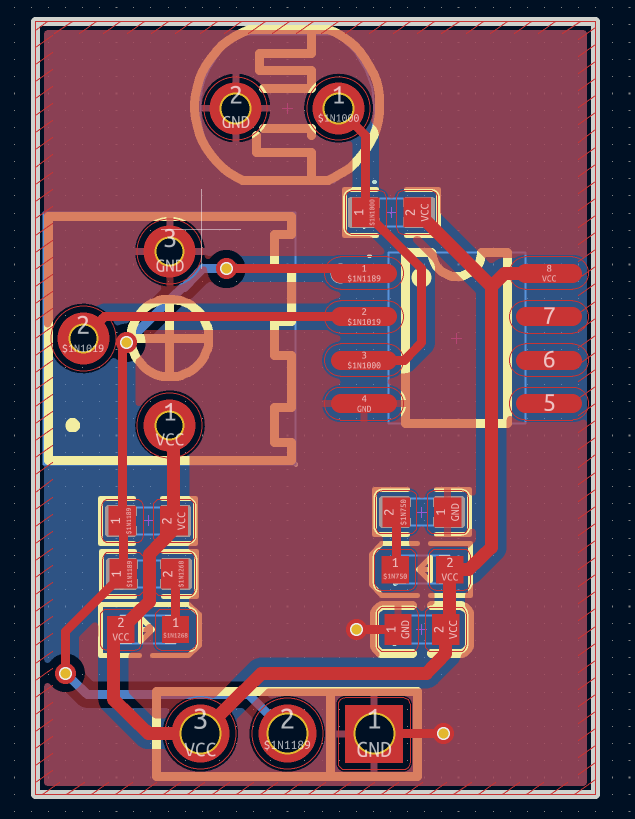

pcb

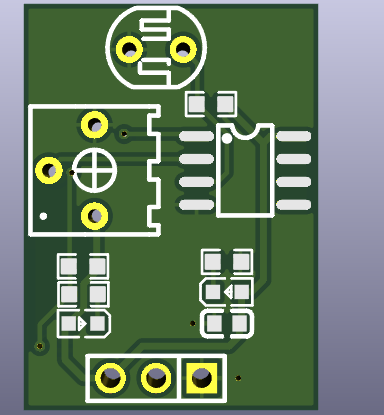

3D效果图
模块主要性能指标
LM393
引脚编号 | 引脚名称 | 功能说明 |
|---|---|---|
1 | OUTPUT 1 | 通道1的输出引脚 |
2 | IN1-（-INPUT） | 通道1的反相输入端（负极输入） |
3 | IN1+（+INPUT） | 通道1的同相输入端（正极输入） |
4 | GND | 接地端 |
5 | IN2+（+INPUT） | 通道2的同相输入端（正极输入） |
6 | IN2-（-INPUT） | 通道2的反相输入端（负极输入） |
7 | OUTPUT 2 | 通道2的输出引脚 |
8 | Vcc | 电源正极输入端（工作电压范围较宽，例如3V-36V） |

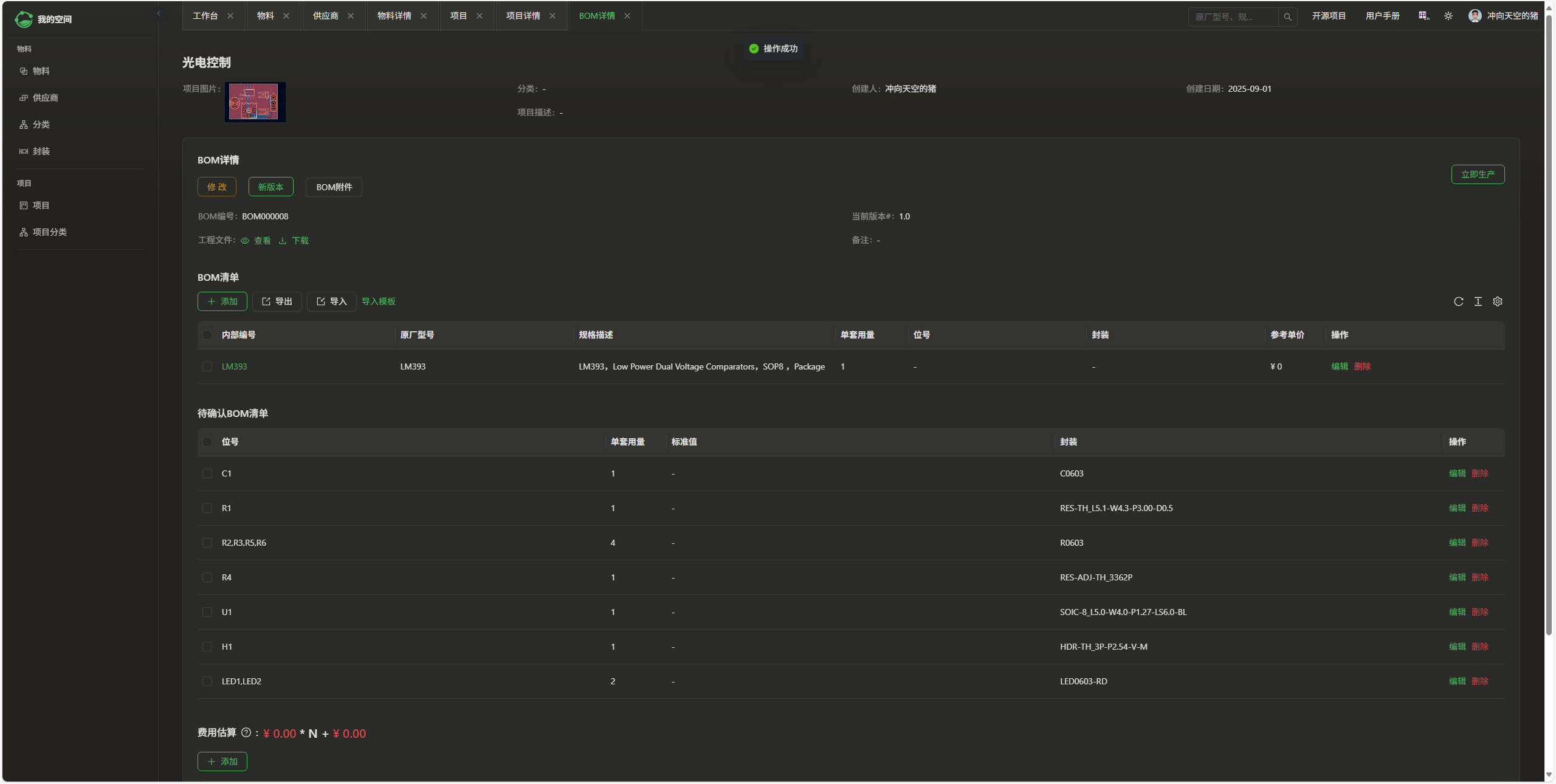

eZ-PLM上新建物料和项目的截图
新建物料
新建项目
附件下载
光控开关.kicad_sch
光控开关.kicad_pcb
