2025 Make Blocks阶段2 - 用LM393实现光敏电阻控制数字输出

任务介绍

*题目要求：*光敏电阻控制数字输出（光线阈值触发）

1. 输入：光敏电阻
2. 输出：数字信号
3. 阈值调节：电位器可调

设计方案

要实现数字信号和电位器可调，本次就通过LM393，通过运放比较，根据光敏电阻传来的电压输出数字信号，再通过可调电阻实现我们的阈值的调节。

原理图和PCB模块介绍

通过设计的原理图可以知道，我们通过可调电阻来调节光敏电阻的比较值，从而输出信号。

PCB则通过3Pine组成，有LED作为提示灯，根据阈值来影响我们LED的亮灭。

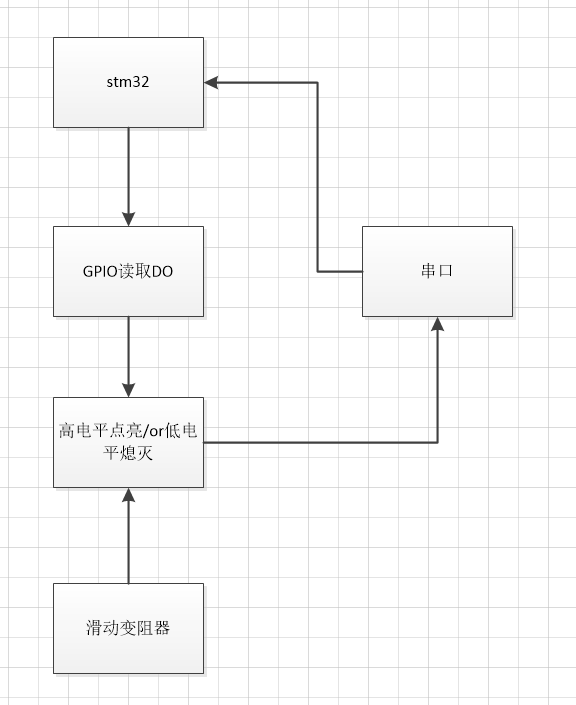

程序设计流程图

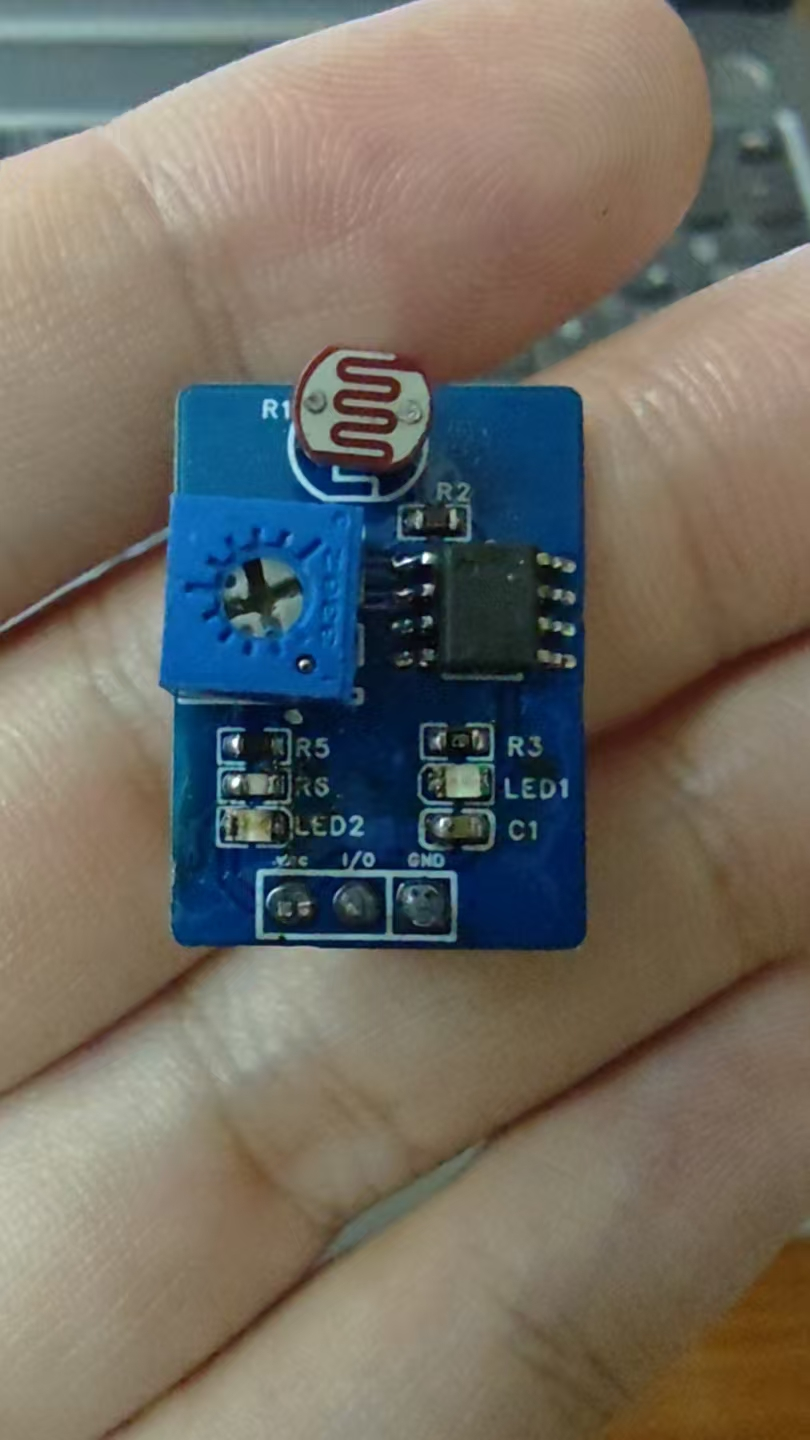

焊接调试

在得捷购买的LM393到了，这次的设计比较简单就直接进行焊接。

调试程序

数字信号则需要配置GPIO输入，来读取传输的信号是高电平还是低电平。

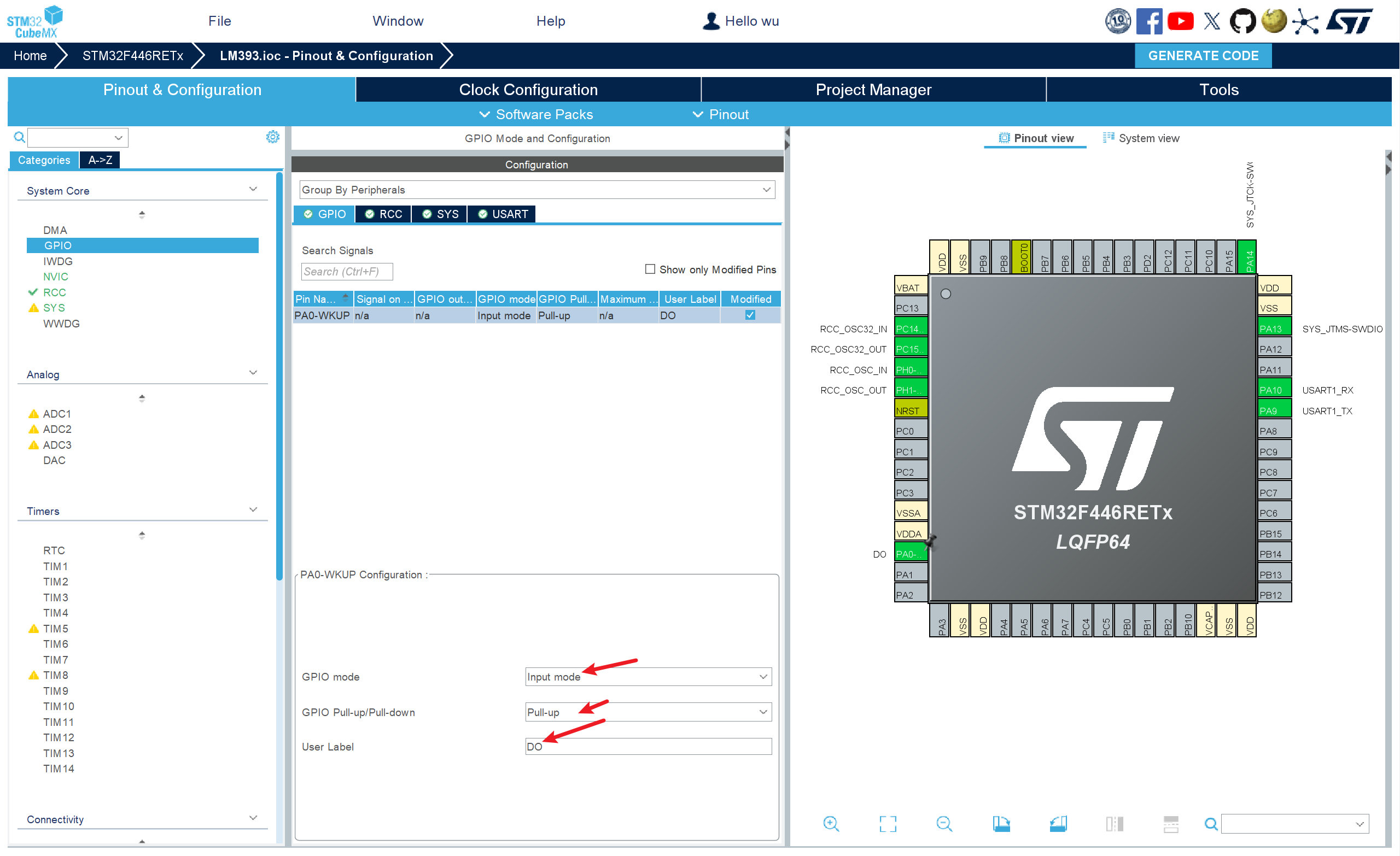

选择GPIO0读取信号

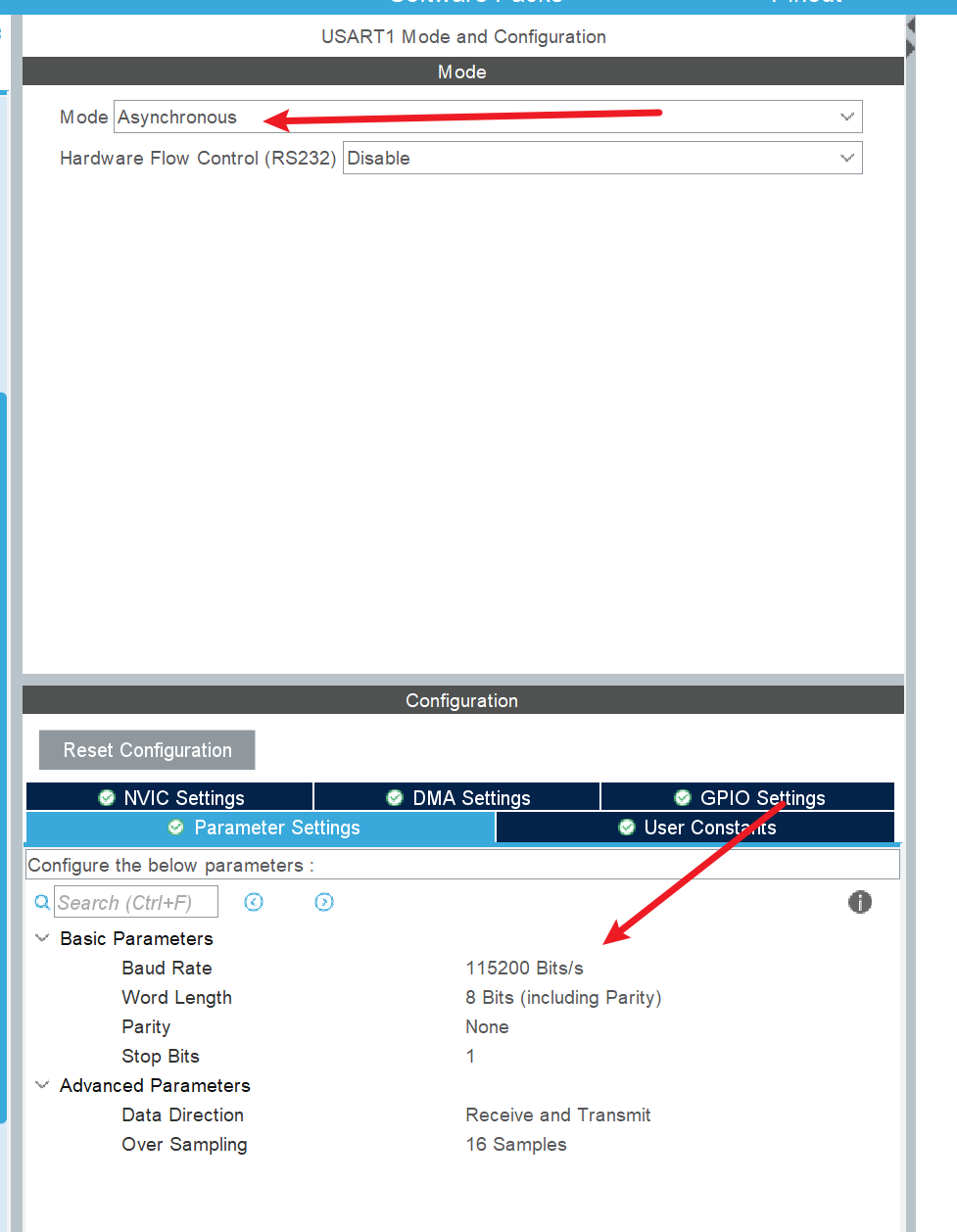

配置串口打印是否到达阈值

程序实现

     GPIO_PinState state = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0);  // 读取PA0状态
​
  if (state == GPIO_PIN_RESET) {  // 低电平（如检测到火焰）
    // 执行动作（如点亮LED）
    printf("light\r\n");
  } else {  // 高电平（正常状态）
     printf("no light\r\n");
  }
  HAL_Delay(50);  // 防抖延时（单位：ms）

效果演示

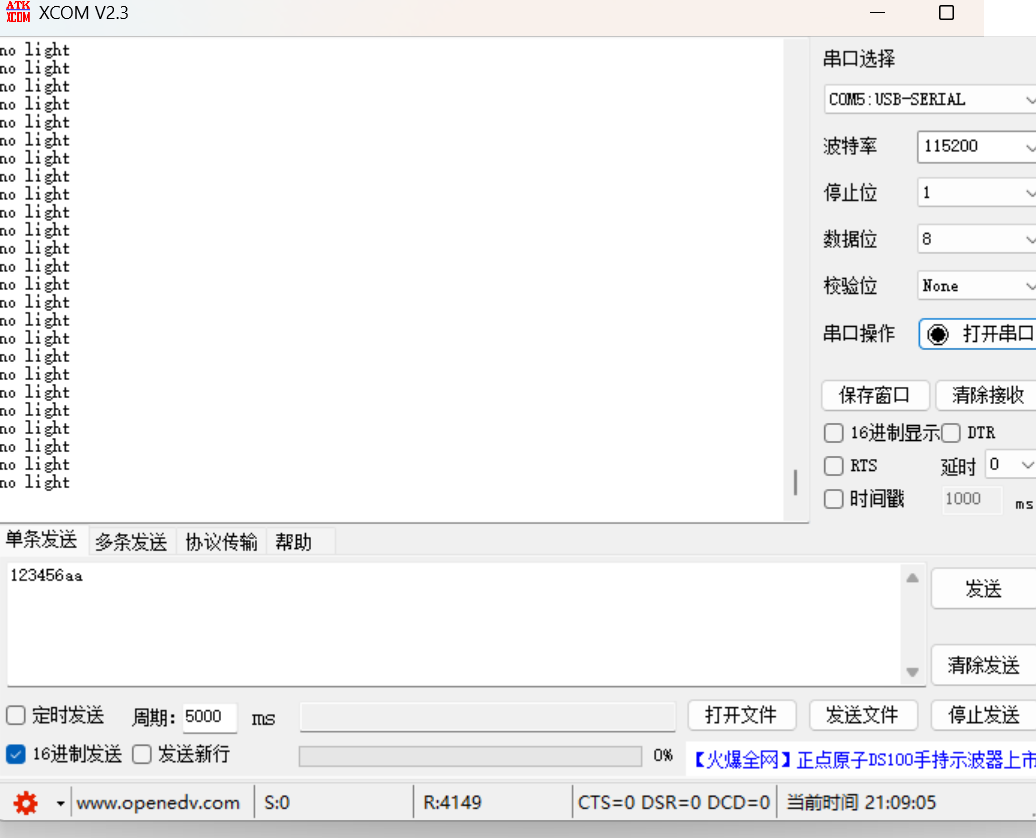

根据阈值显示light or nolight

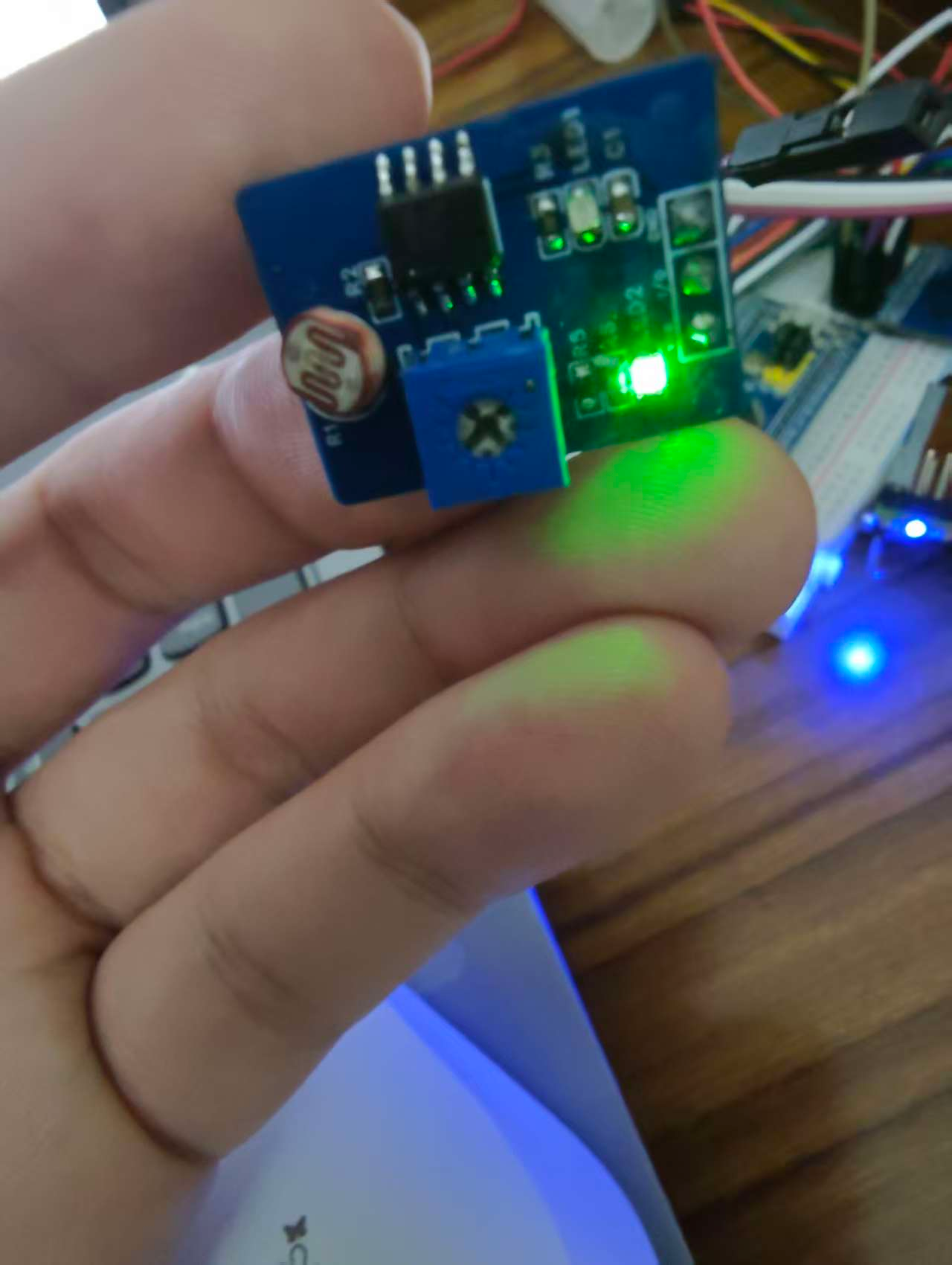

亮度高则点亮

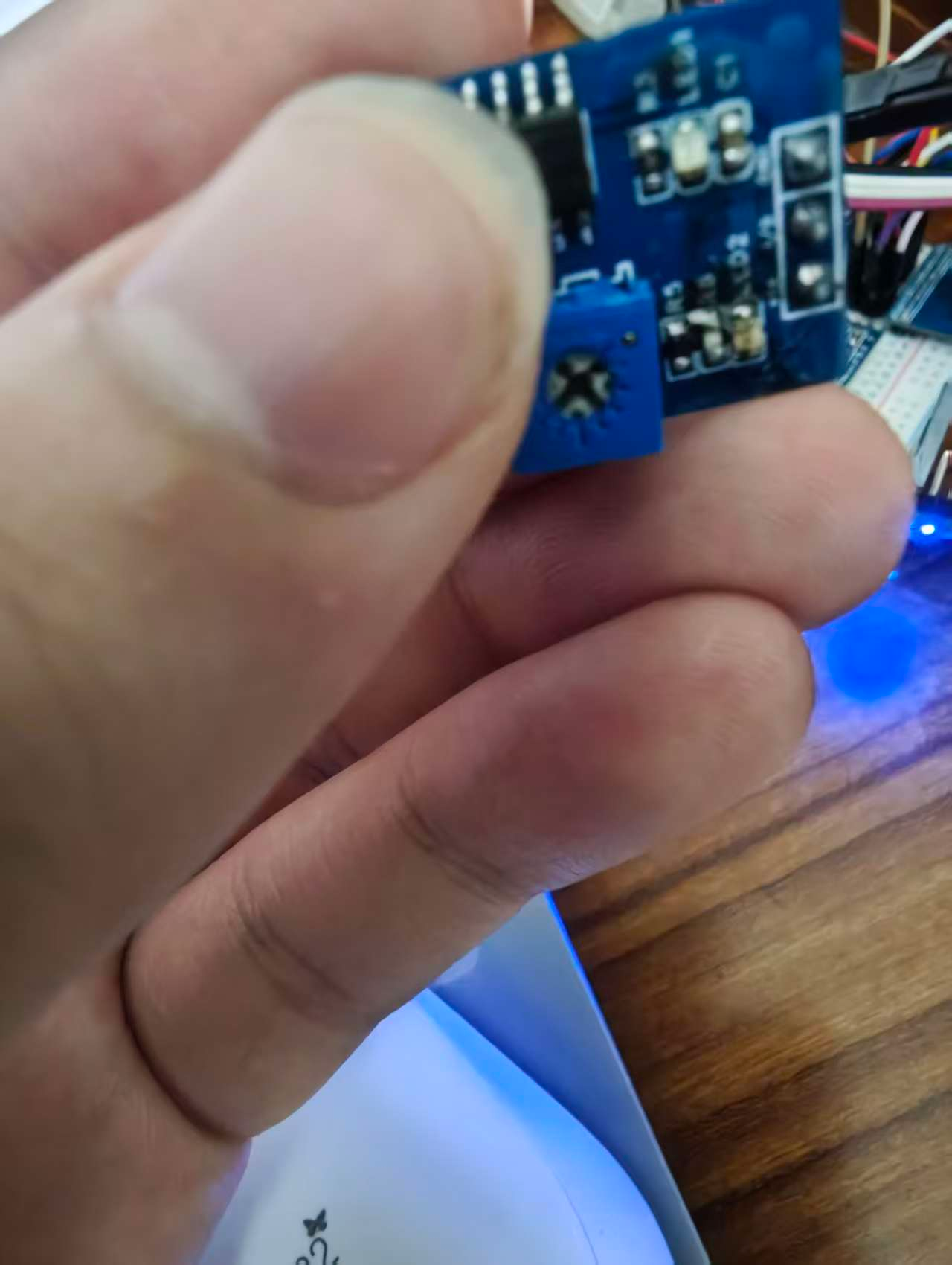

亮度低则熄灭

也可以通过滑动变阻器也来调节阈值。
