任务介绍

这是一款光强检测模块，光敏电阻作为输入端，输出信号为数字信号。当光强较高时输出高电平，光强较弱时输出低电平。高低电平光强阈值可以通过电位器进行调整。

设计的模块介绍

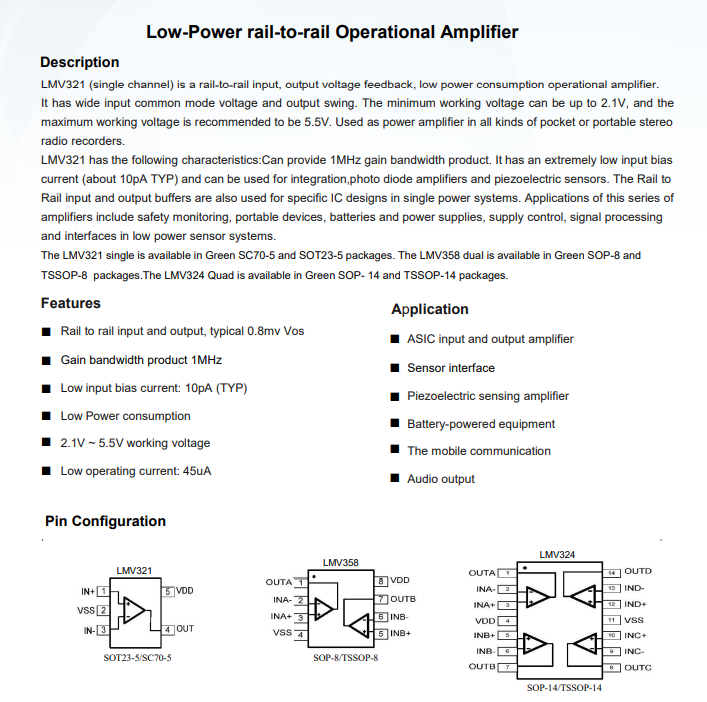

这个模块主要基于一个电压比较器来实现的。由于此处场景不是高频应用，对速度要求不高，因此使用运算放大器也可以实现相同效果。这里我使用的是LMV358，一款轨到轨的运放，通用度非常高。

https://www.digikey.hk/zh/products/detail/evvo/LMV358IDR-EV/26221252

原理图和PCB模块设计介绍

在原理图中运放工作在开环模式，并接在非反相输入端，参考电压连接到反相输入。如果非反相输入电压高于反相输入电压，输出为高电平；如果非反相输入电压低于反相输入电压，输出为低电平。参考电压大小通过电位器来调整，光照强度改变光敏电阻阻值，由于该阻值一般在1M到5k之间非线性变化，因此分压电阻阻值选择100k-200k较为合理。此时光强越强，输入运放的点压越高。

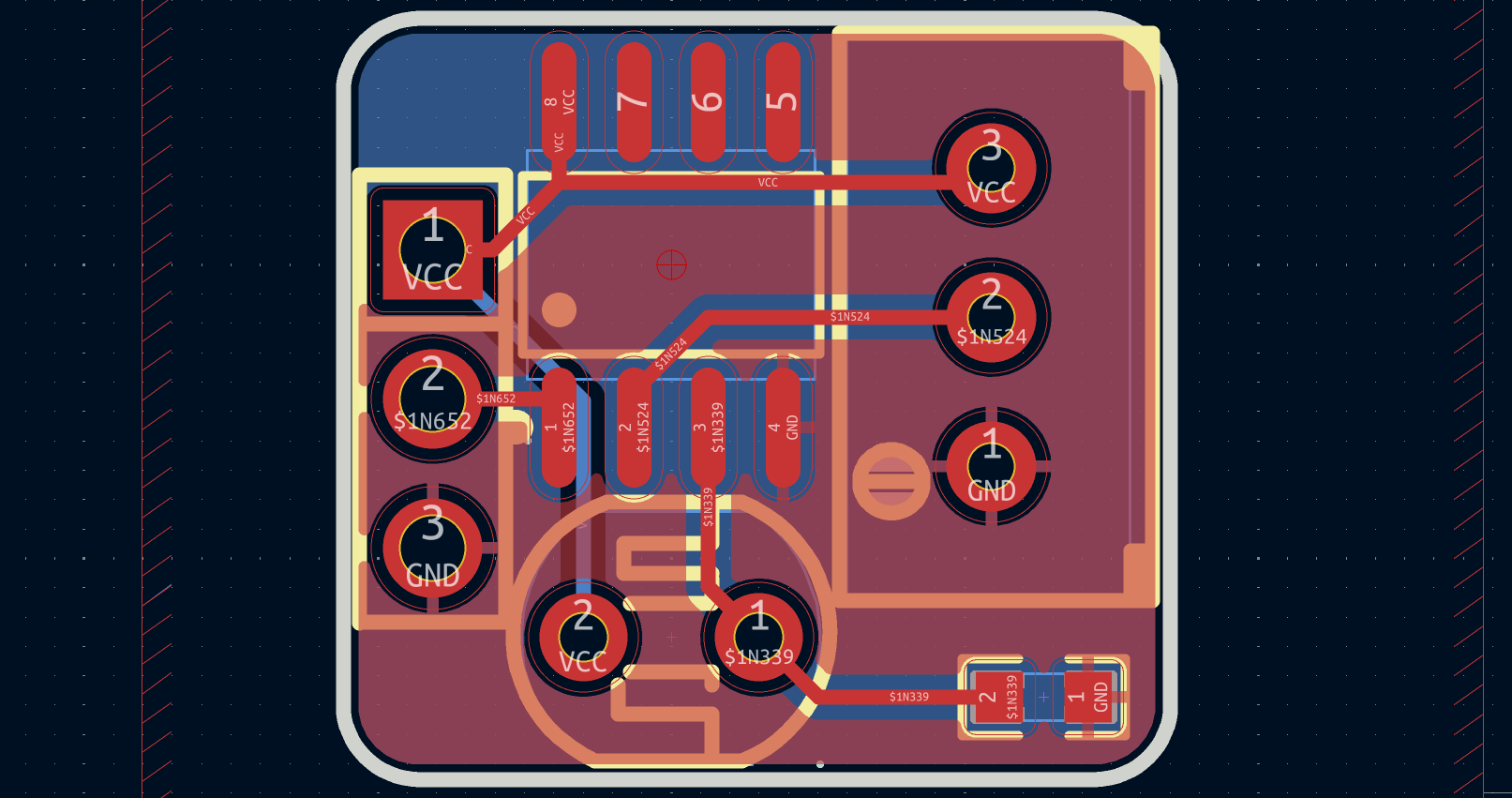

板子布局使用单面紧凑布局，元件全部布置在单面，方便直接使用铁板烧进行焊接。

引出脚为三个，分别为VCC, GND, SIGNAL，通过SIGNAL来输出高低电平数字信号。

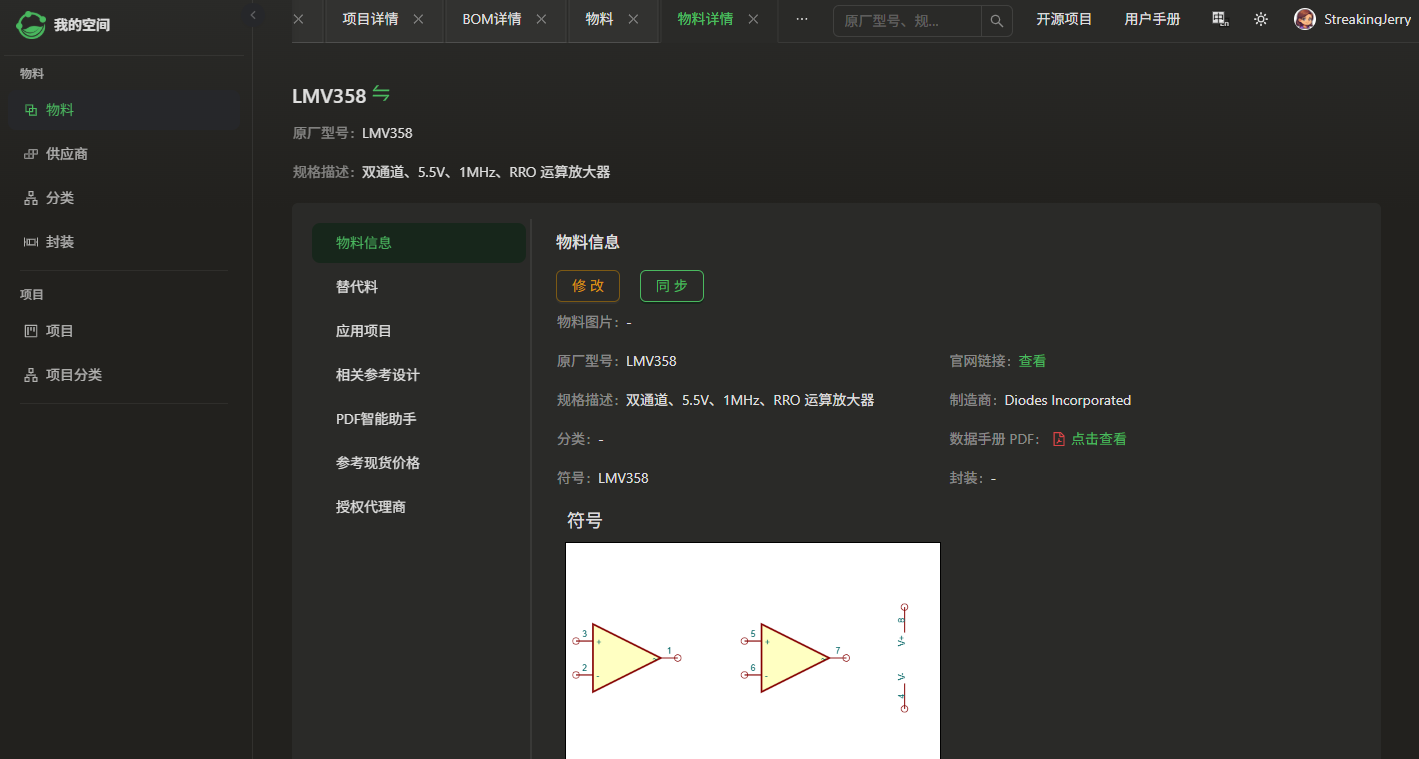

eZ-PLM上新建物料和项目的截图

在物料页面可以添加对应的物料，方便在设计过程中对成本进行控制。

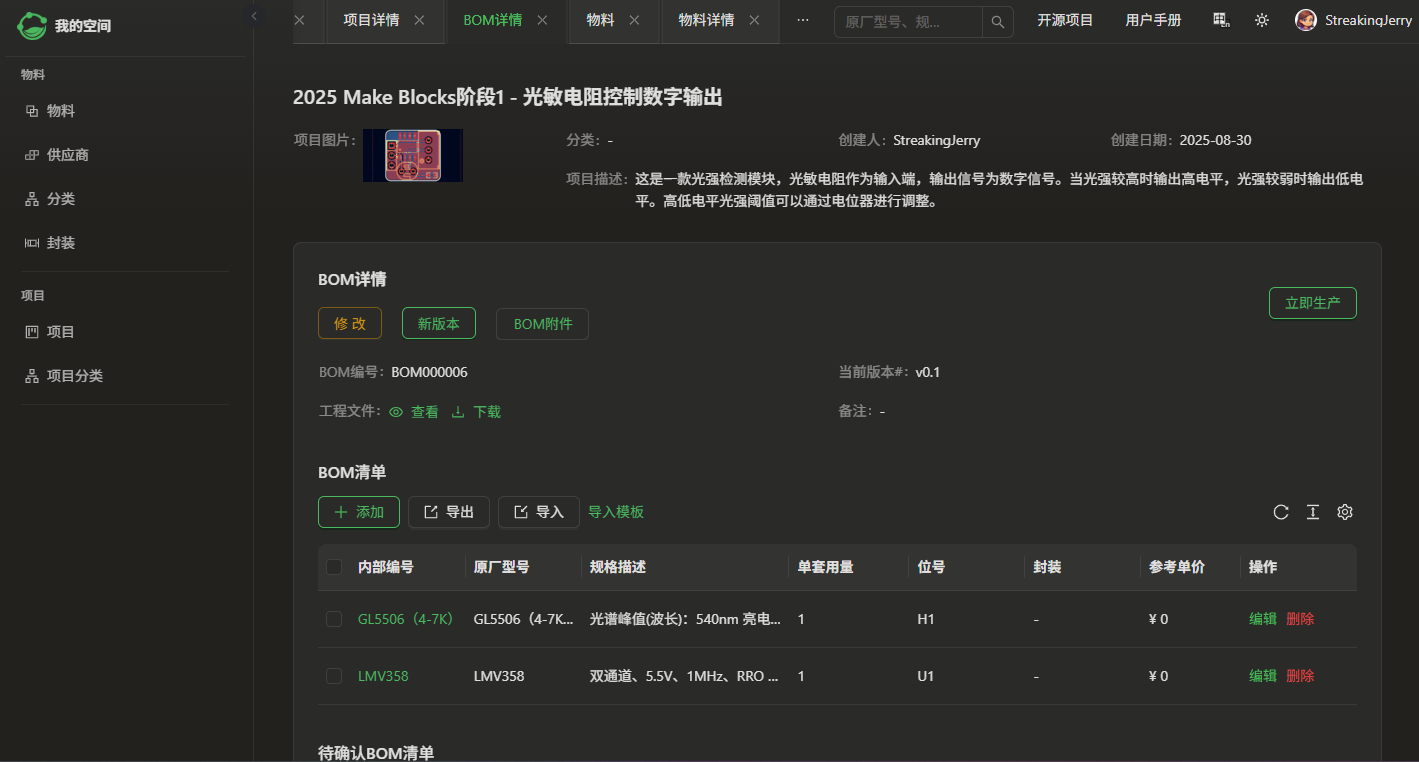

项目页面可以方便的添加多个版本的PCB。

心得体会

时隔一年再次参加电子森林的活动，活动依旧创意十足，诚意满满！
