1、基本介绍

设计⼀个以ADC128S102 ，8 通道 12 位 ADC 数据采集 PCB 模块，8路单端输⼊，50kSPS 至 1MSPS。

ADC128S102是一款低功耗、八通道CMOS 12位模数转换器，其转换吞吐量速率范围为500 ksps至1 MSPS。该转换器基于逐次逼近寄存器架构，并内置跟踪保持电路。它可配置为在输入引脚IN0至IN7接受多达八个输入信号。 输出串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。 ADC128S102可采用独立的模拟和数字电源供电。模拟电源（Vₐ）范围为+2.7 V至+5.25 V，数字电源（Vᴅ）范围为+2.7 V至Vₐ。使用+3 V或+5 V电源时，正常功耗分别为2.3 mW和10.7 mW。掉电功能可将功耗降低至：使用+3 V电源时为0.06 μW，使用+5 V电源时为0.25 μW。 ADC128S102采用16引脚TSSOP封装。可确保在-40°C至+105°C的扩展工业温度范围内正常工作。

2、芯片特性

八个输入通道

可变电源管理，独立模拟和数字电源

与SPI/QSPI/MICROWIRE/DSP兼容

采用16引脚TSSOP封装

转换速率500 ksps至1 MSPS

差分非线性（Vₐ = Vᴅ = 5.0 V）+1.5 / -0.9 LSB（最大值）

积分非线性（Vₐ = Vᴅ = 5.0 V）±1.2 LSB（最大值）

功耗：3 V电源2.3 mW（典型值），5 V电源10.7 mW（典型值）

串行数据输出为直接二进制格式，兼容 SPI、QSPI、MICROWIRE 及多种 DSP 串行接口。

16 引脚 TSSOP 封装。

关键引脚包括：

CS：片选信号，启动转换并控制数据传输帧。

SCLK：串行时钟，控制转换过程与数据时序。

DOUT：串行数据输出，最高有效位 MSB优先。

DIN：串行数据输入，用于写入控制寄存器数据。

3、DGK连接：

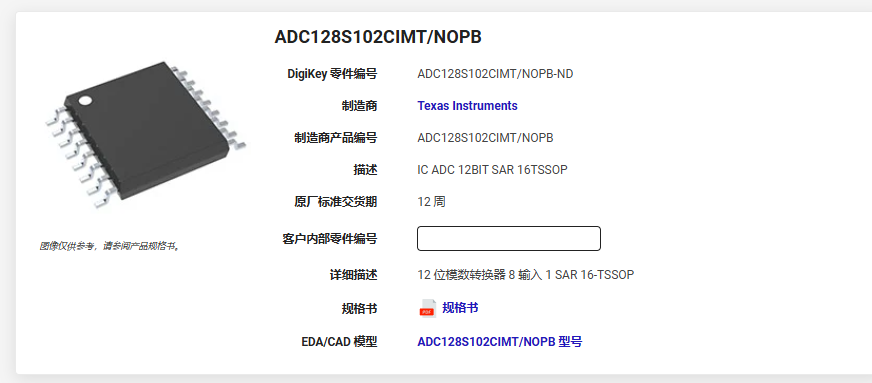

https://www.digikey.cn/zh/products/detail/texas-instruments/ADC128S102CIMT-NOPB/953343?s=N4IgTCBcDaIIIBEDCBGMAOAyigDGJAkgLIAqA9AHIDyACgEIgC6AvkA

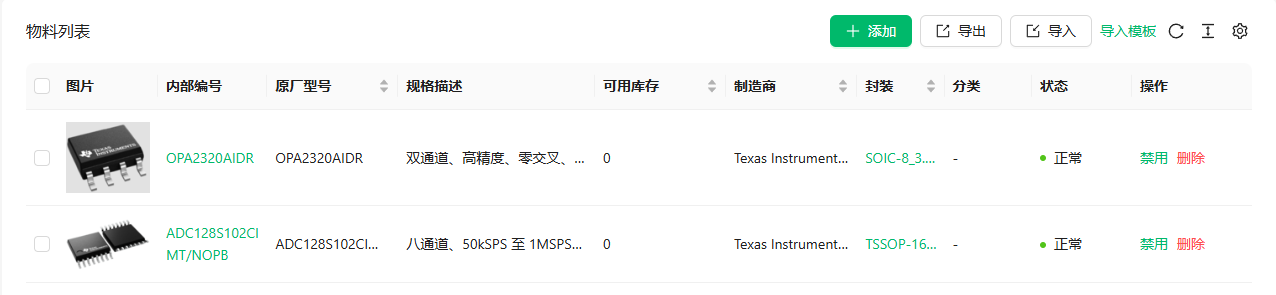

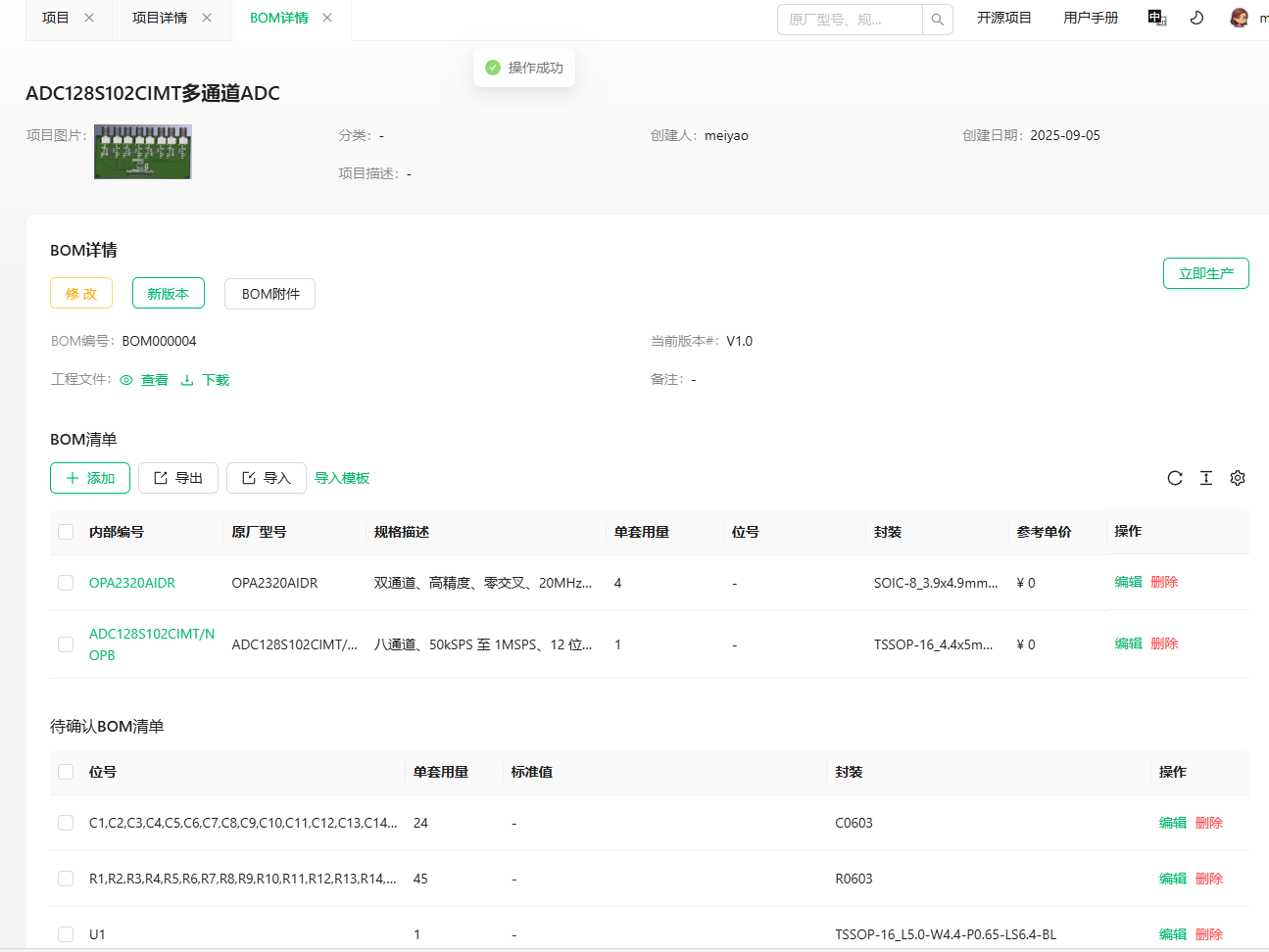

4、eZ-PLM上新建物料和项目的截图

5、物料展示图

6、引脚定义

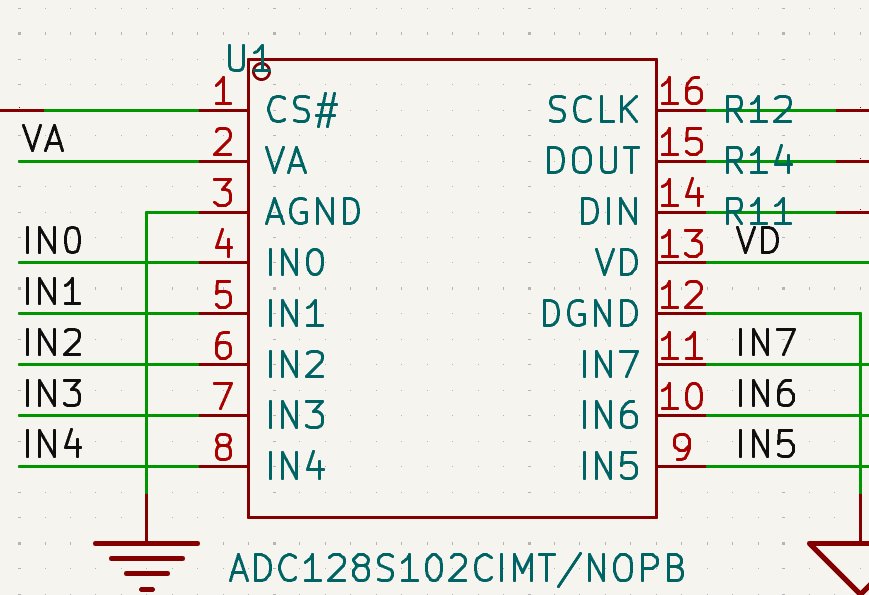

IC引脚定义

7、原理图PCB图

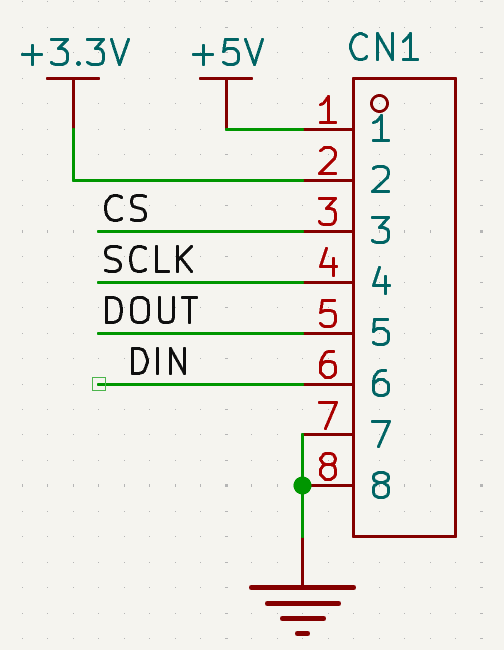

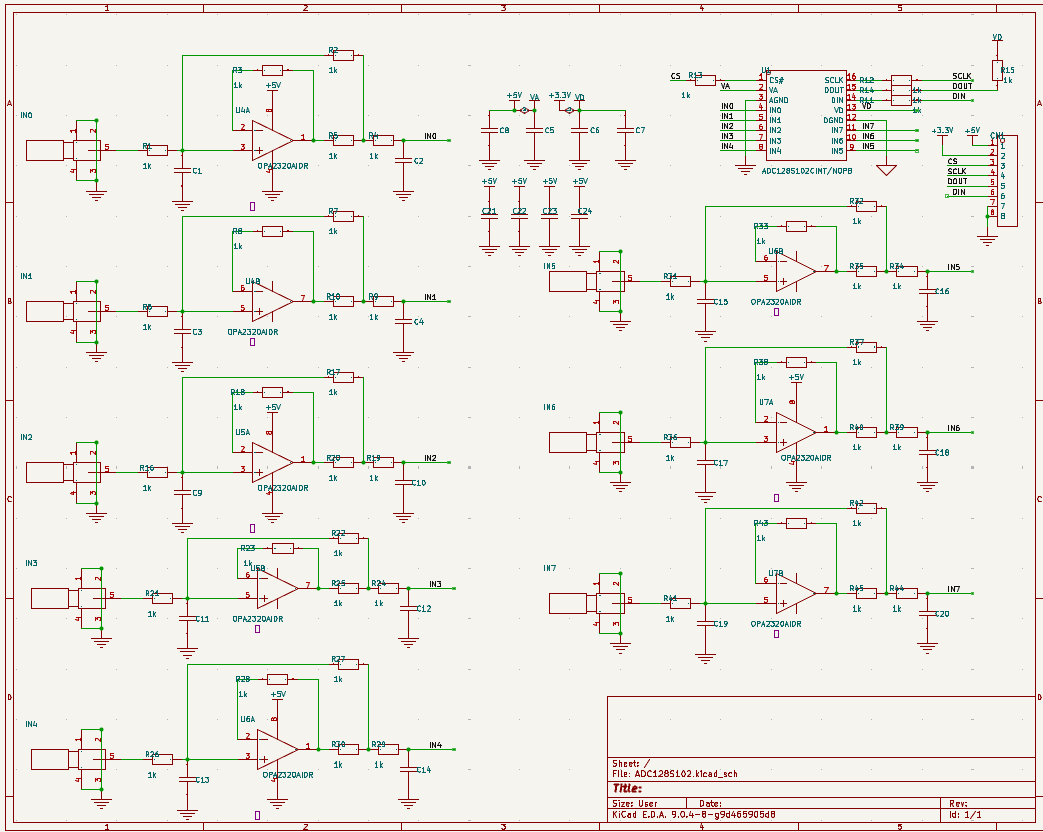

原理图

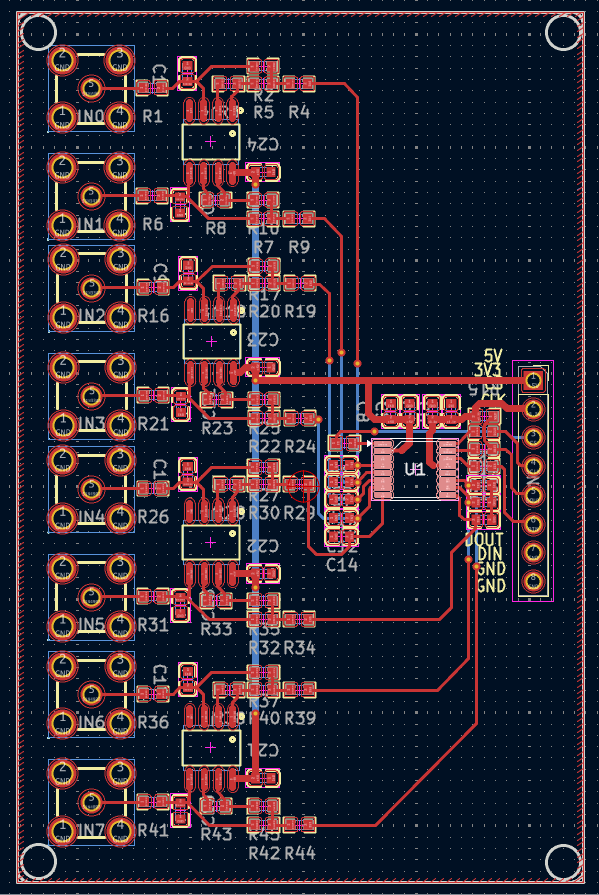

PCB
