任务介绍

本次任务是第四期的任务五，设计⼀个多通道数据采集模块模块，主要的性能要求 8 通道 12 位 ADC 数据采集，可以是8路单端输⼊或4路差分输⼊，至少1Msps采样率。板卡尺寸延续之前的风格，简单的试了一下尺寸测算，之前的PCB设计的尺寸能够放的下。

模块介绍

本次根据任务选择设计一个多通道数据采集模块，首先的任务就是选择一款合适的ADC，这里我们在得捷电子上进行了一下筛选，通过筛选条件可以快速定位，最终选择了ADC120IPT。ADC120IPT是一款八通道12位逐次逼近型（SAR）模数转换器（ADC），其核心功能是将多路模拟信号（如电压、电流）转换为数字信号，适用于工业控制、传感器数据采集等场景。该器件采用单端输入设计，支持0-5V或0-10V的输入范围（具体取决于参考电压配置），通过SPI接口与微控制器通信，典型采样率可达100kSPS‌。电源去耦方面，在VDD引脚就近放置0.1μF陶瓷电容，以降低高频噪声对转换精度的影响‌。在软件配置上，需通过SPI接口设置ADC的工作模式（如单次转换或连续转换）、通道选择及参考电压源。例如，初始化时需配置SPI时钟极性与ADC数据手册要求一致，避免时序错误导致通信失败‌。为提高数据可靠性，建议采用数字滤波算法处理采样值，并定期进行零点校准以补偿温漂误差‌。

ADC120IPT芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/stmicroelectronics/ADC120IPT/10266292

原理图和PCB模块介绍

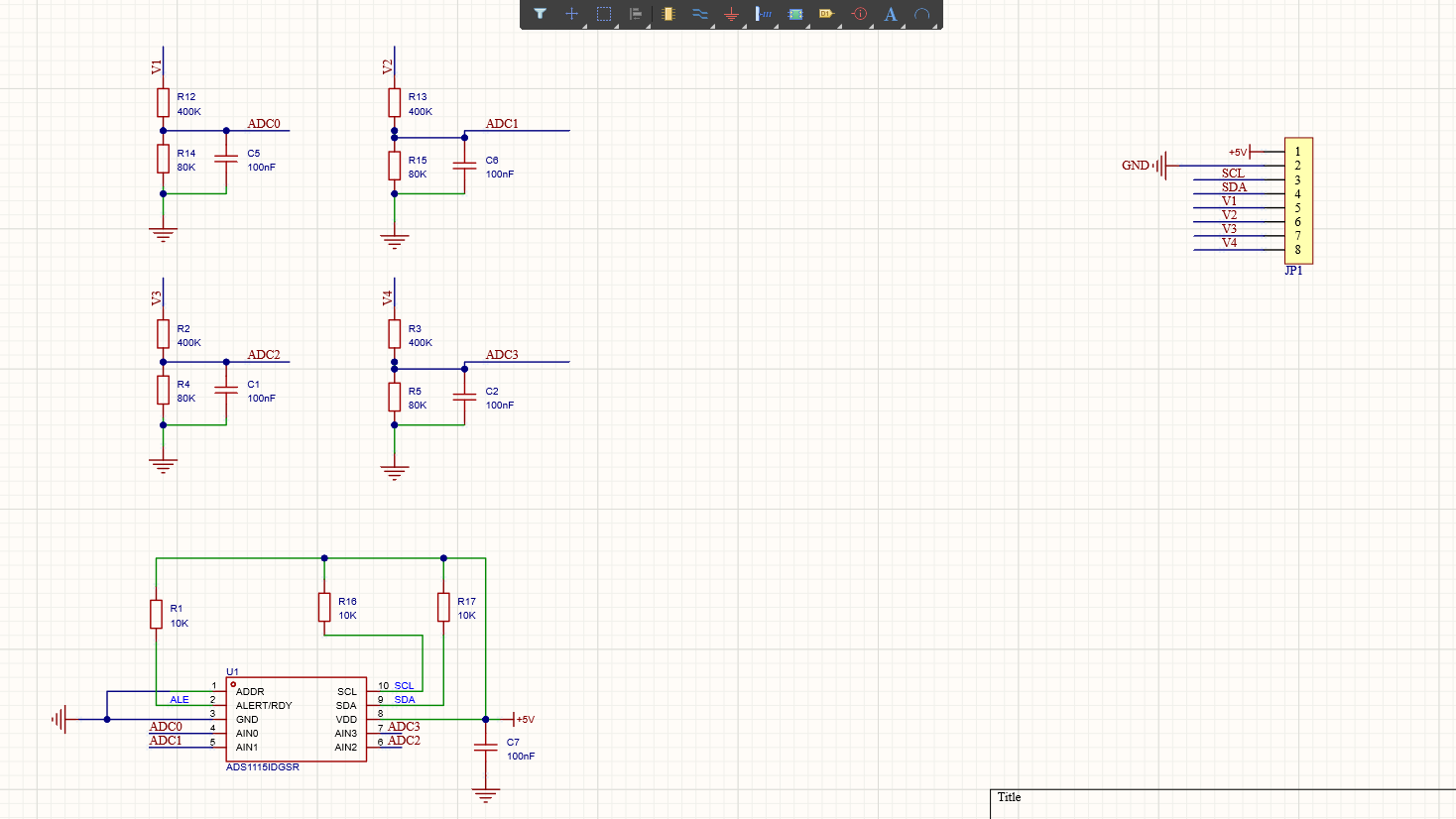

原理图

PCB

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

我们添加了本次使用的新物料：

物料添加展示图

项目详情图

心得体会

通过本次任务的设计了解学习模拟电路知识，本次做的是一个8通道的ADC采集模块，实际上也是对电信号的处理和转化，这里实际上器件的选择很多样，需要根据选择的进行定制化处理，不过基本配置是差不多的，通过对模块尺寸的定型和接口开始，到器件的选型，逐步体验设计的全流程！
