1. 所选任务介绍

任务名称：多通道数据采集模块

任务要求：任务是设计一个 8通道 12位 ADC 数据采集模块，要求满足以下条件：

• 支持 8路单端输入 或 4路差分输入。
• 至少 1Msps采样率。
• 主要器件需在 DigiKey 官网有货且正常售卖。

2. 设计的模块介绍

模块名称：8通道 12位 ADC 数据采集模块

• 主要芯片选择：
• • 主要芯片：AD7356（12位 ADC）
  • 功能：该芯片支持多通道输入，提供高精度数据采集，能够满足1Msps的采样率要求，并支持差分输入模式，减少噪声干扰，适用于高速数据采集应用。
  • 应用：广泛应用于传感器数据采集、自动化控制系统、工业监控等场景。
• 芯片选择链接：https://www.digikey.com/en/products/detail/analog-devices-inc/AD7356BRUZ/1979370

3. 原理图和PCB模块设计介绍

• 原理图：
• • 原理图文件为 l.kicad_sch，展示了所有关键组件的连接方式，包括电源、信号输入、芯片引脚连接等。

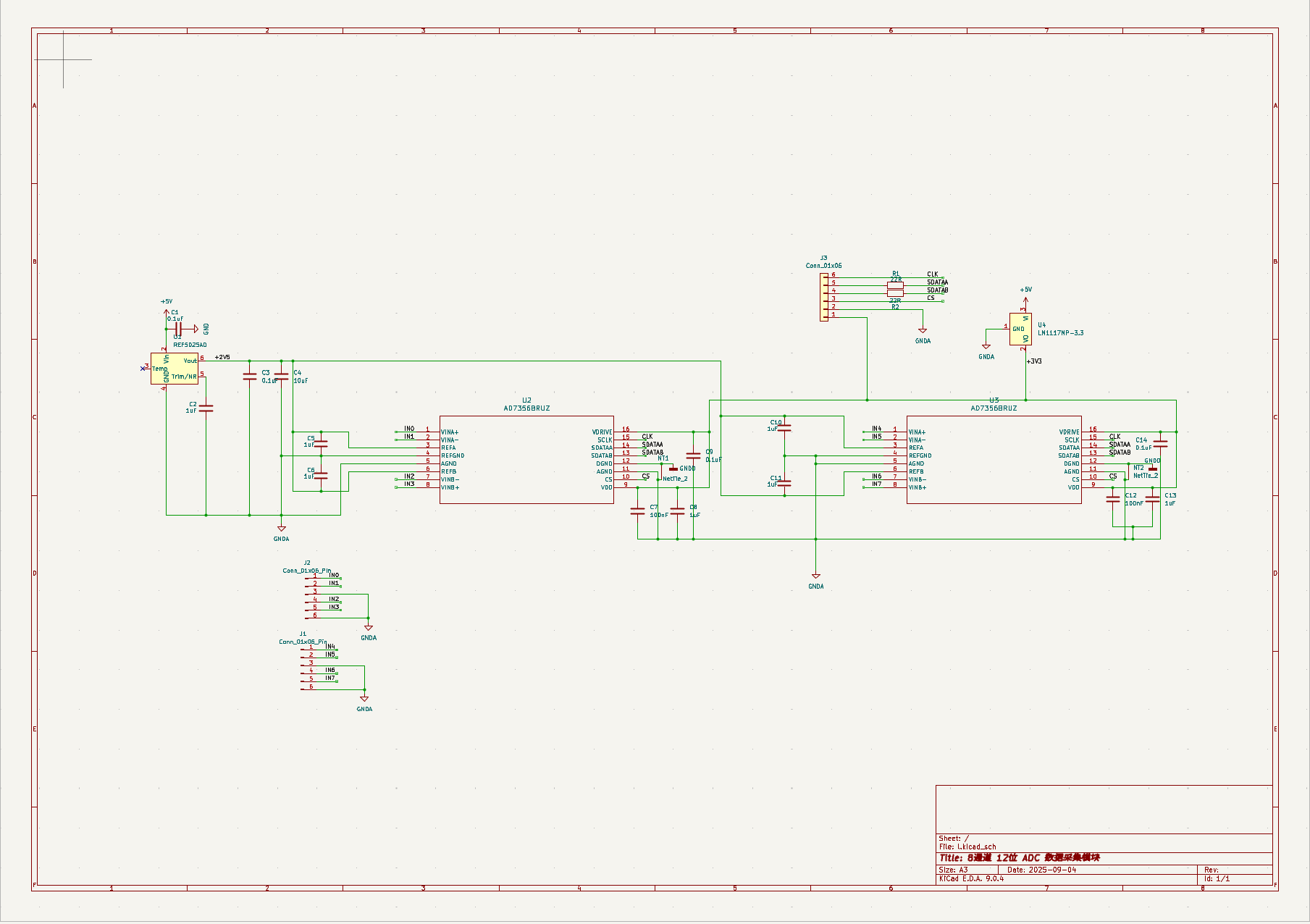

  • 以下是原理图截图
• PCB模块设计：
• • 设计的PCB布局文件为 l.kicad_pcb，采用了适当的布局和走线，确保信号传输的可靠性，并减少噪声干扰。

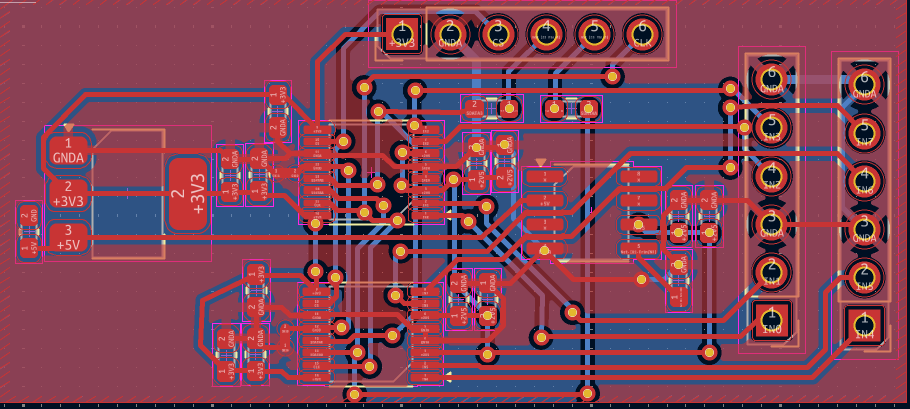

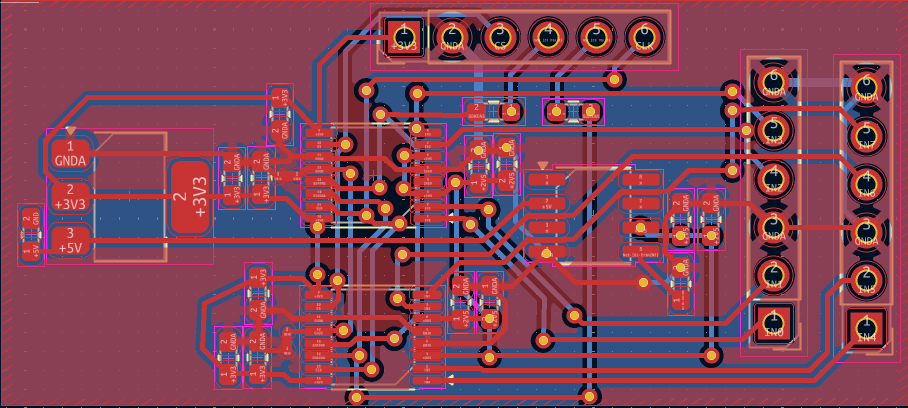

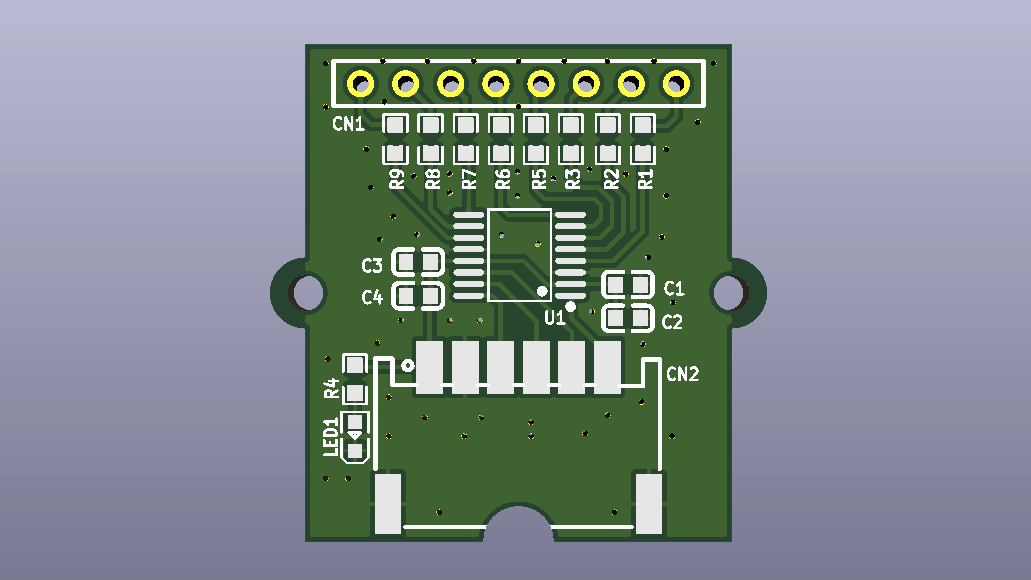

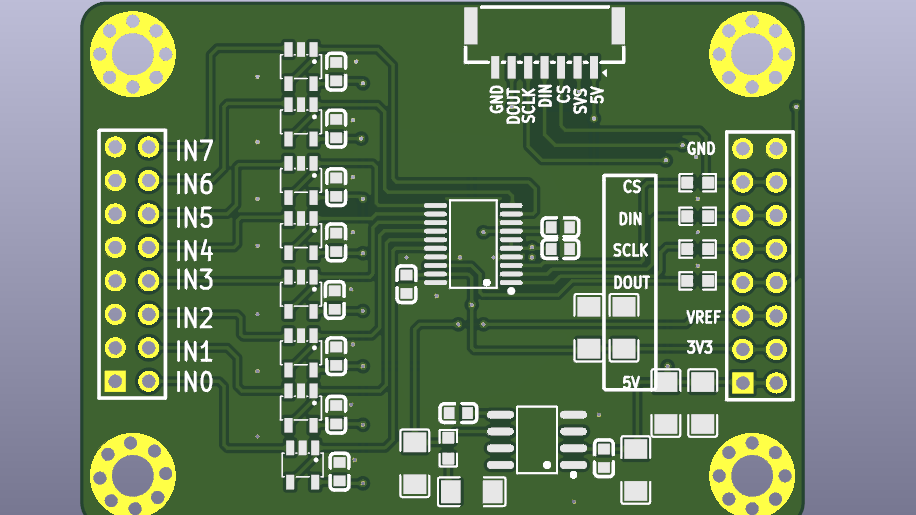

  • 以下是部分PCB布局截图：

4. 模块主要性能指标和管脚定义

• 性能指标：
• • 分辨率：12位
  • 采样率：1Msps
  • 输入模式：4路差分输入
  • 输出接口：SPI
  • 工作电压：5V
• 管脚定义：
• • VDD：电源输入
  • GND：接地
  • IN+、IN-：差分输入端口
  • SCK：SPI时钟
  • MISO：SPI主输入从输出
  • MOSI：SPI主输出从输入
  • CS：SPI片选信号

5. eZ-PLM上新建物料和项目的截图

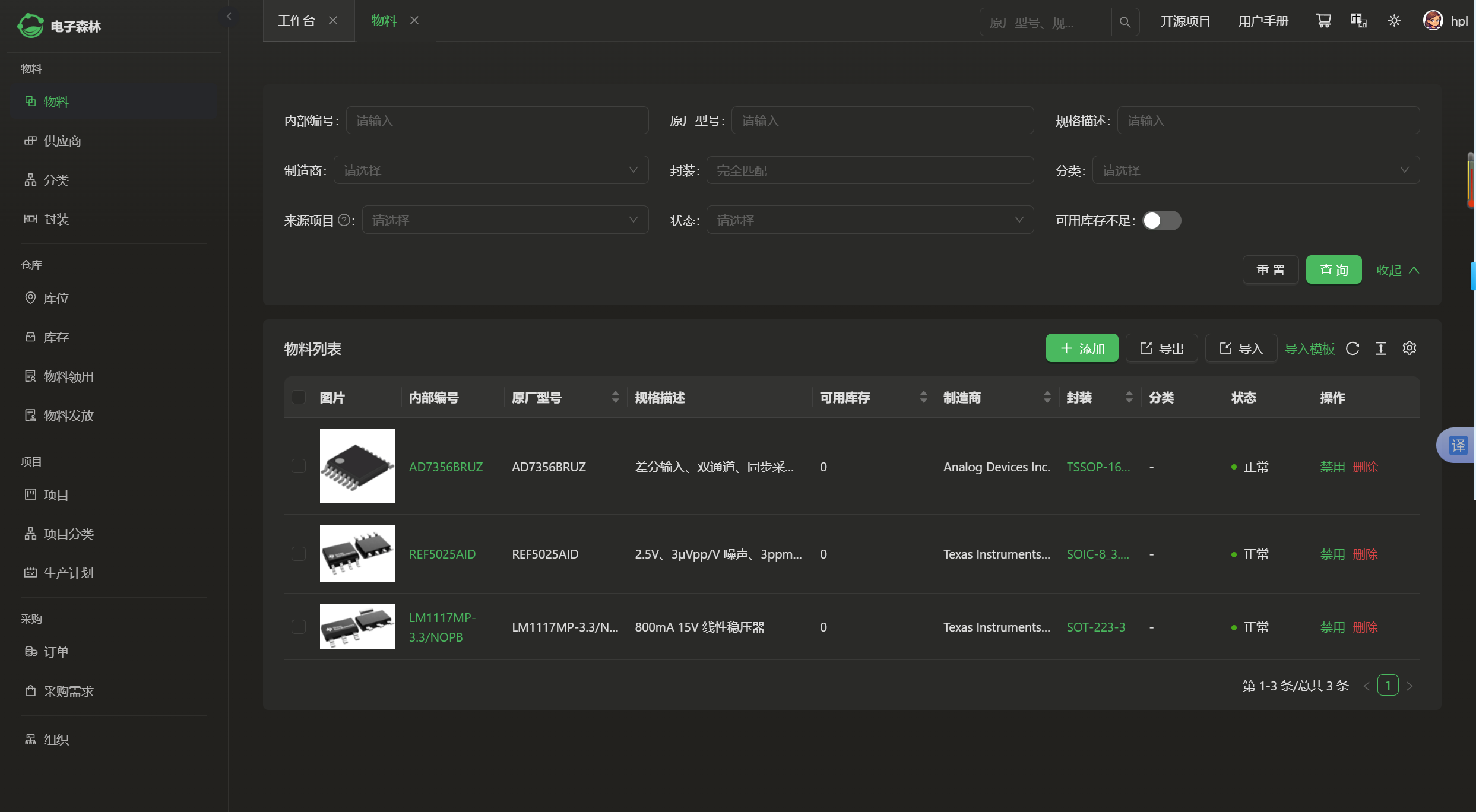

以下是在 eZ-PLM 平台上创建的项目和物料的截图：

6. 心得体会

• 心得体会：
  这个项目帮助我更深入地理解了数据采集模块的设计过程，特别是在选择适当的芯片、合理布局电路板和优化设计以提高性能方面。通过实践，我学习到了如何将理论知识与实际应用结合，如何考虑系统的稳定性和可靠性。
• 遇到的问题：
• 器件选择问题：起初选择了TLA2518元件，但其8个通道总采样率为1Msps，不符合要求，查阅资料，决定使用两片AD7356元件并联实现设计
• 软件使用问题：没有接触过KiCad软件，起初使用起来比较困难，但是跟着发的教程一步步学下来，掌握了如何使用这个软件
