任务介绍

任务5：题目要求：设计⼀个 8 通道 12 位 ADC 数据采集 PCB 模块

1. 8路单端输⼊或4路差分输⼊
2. 至少1Msps采样率
3. 主要器件：需在DigiKey官网上有货且正常售卖

模块介绍

AD7928BRUZ-REEL7：AD7928BRUZ-REEL7 Analog Devices Inc. | 集成电路（IC） | DigiKey

• 高吞吐量：1 MSPS
• 额定电压（AVDD）：2.7 V至5.25 V
• 低功耗：
  最大6.0 mW（1 MSPS、3 V电源）
  最大13.5 mW（1 MSPS、5 V电源）
• 8个带序列器的（单端）输入
• 宽输入带宽：
  信纳比70 dB
  （最小值，50 kHz输入频率、AD7928）
• 灵活的功耗/串行时钟速度管理
• 无流水线延迟
• 高速串行接口：
  SPI®/QSPI™/MICROWIRE™/DSP兼容

• 模块详情

  本模块是12位高速、低功耗、8通道、逐次逼近型ADC，采用5V单电源供电，最高吞吐量达1 MSPS。器件内置一个低噪声、宽带宽采样保持放大器，可处理8 MHz以上的输入频率。8通道全部引出，并且前置增加WS72551EA-5/TR形成电压跟随器，提高输入阻抗，提高带负载能力。

原理图和PCB模块介绍

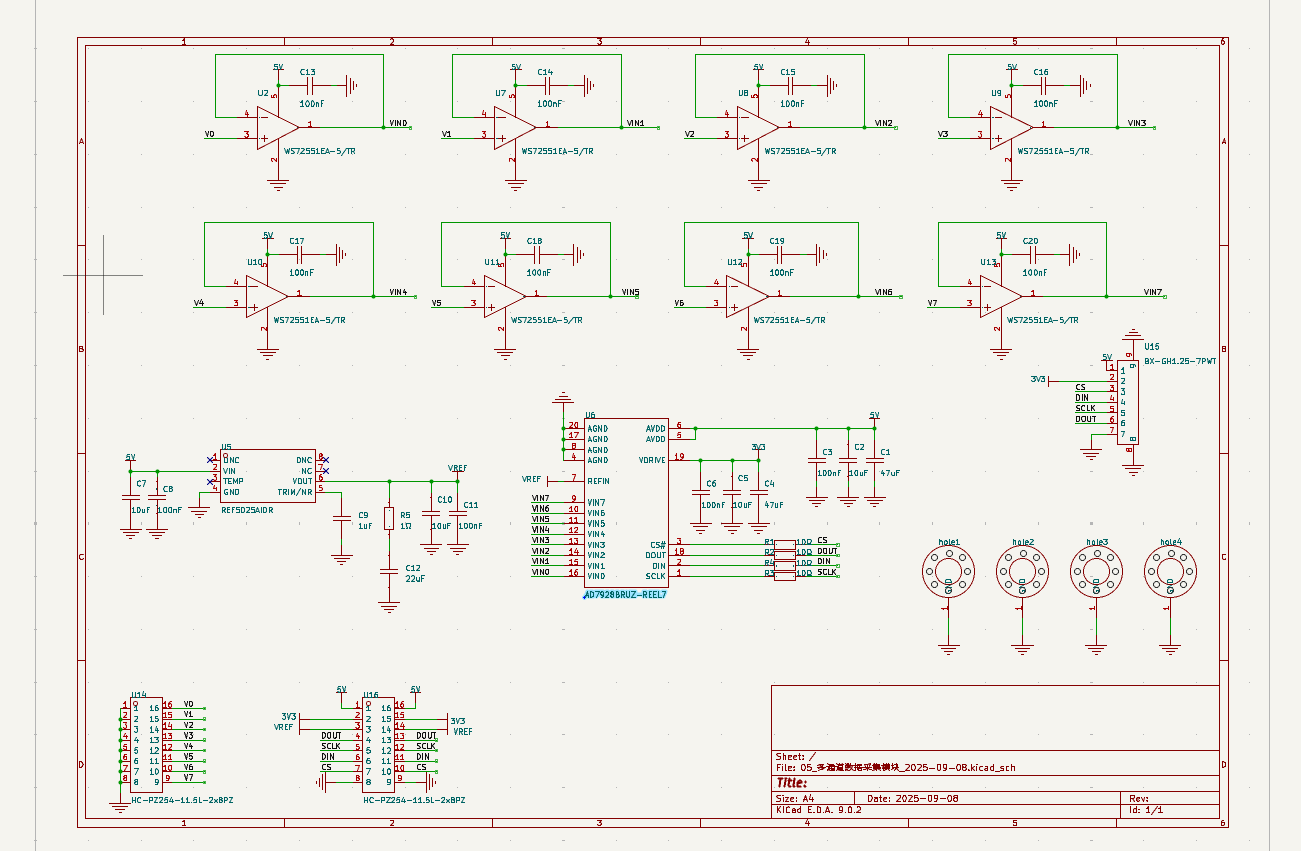

原理图：

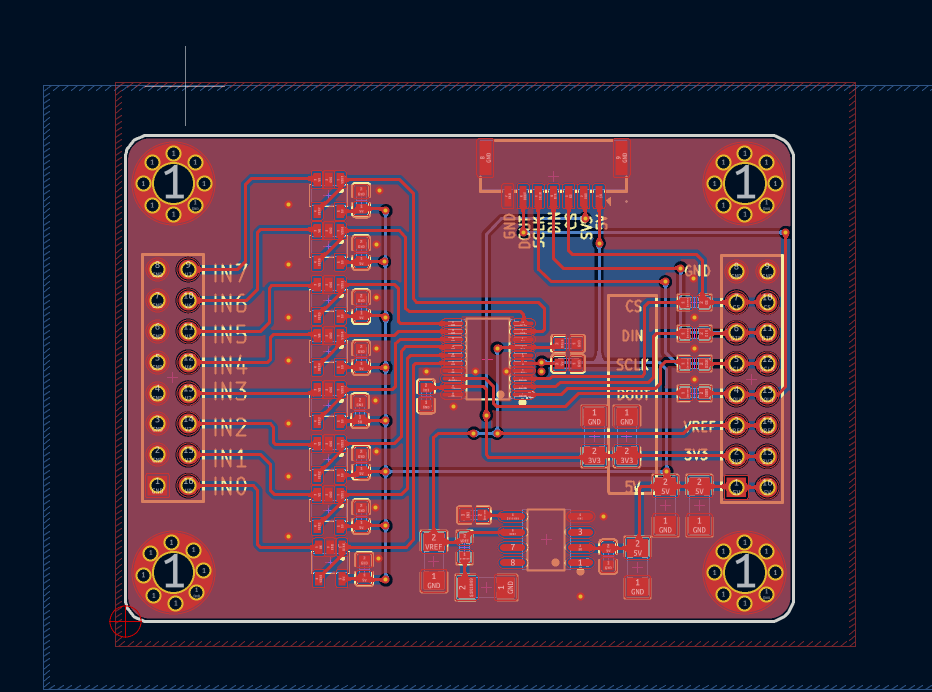

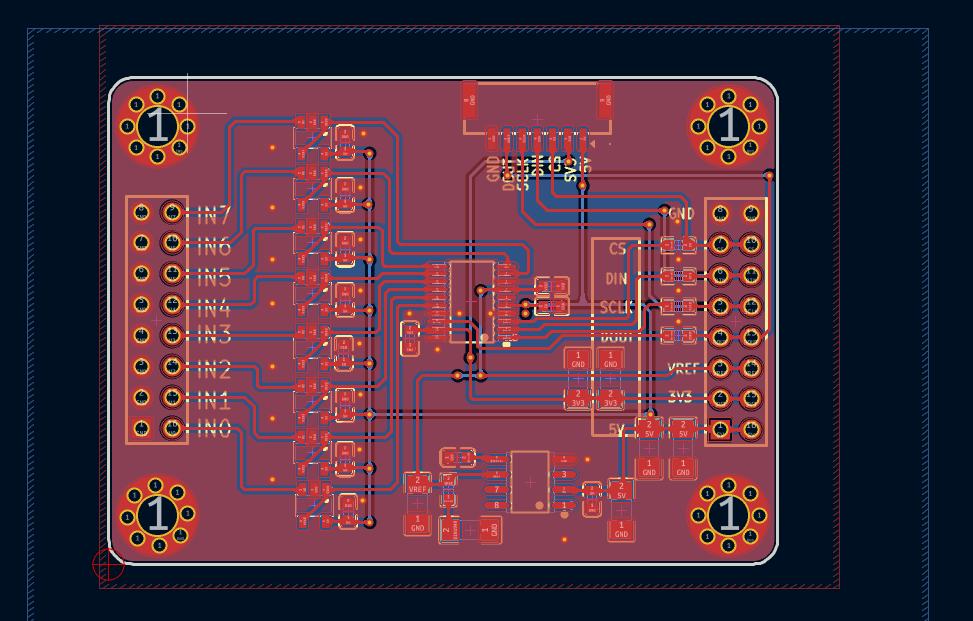

PCB:

3D预览：

模块主要性能指标和管脚定义

主要性能指标

管脚定义

输入接口

输出接口：

eZ-PLM上新建物料和项目的截图

这里使用了eZ-PLM系统进行项目管理，可随时查阅。物料管理，项目管理，BOM自动提取，非常方便。

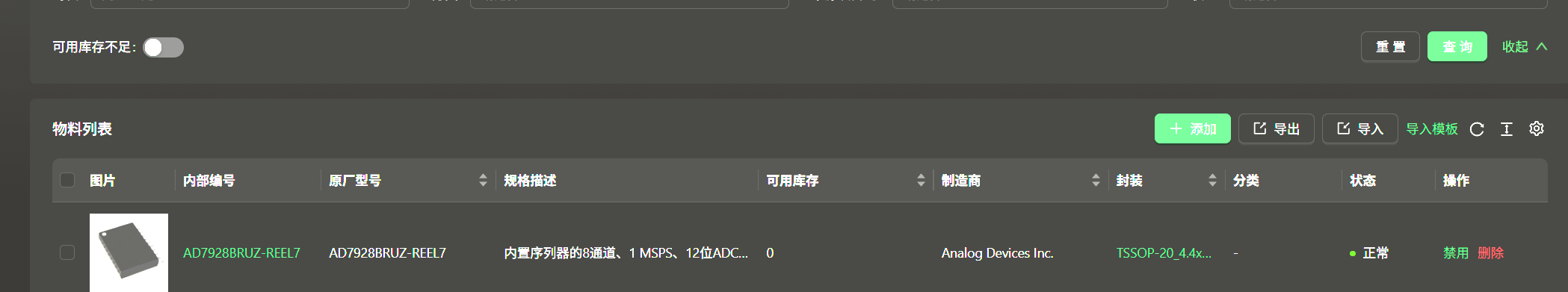

物料添加展示图

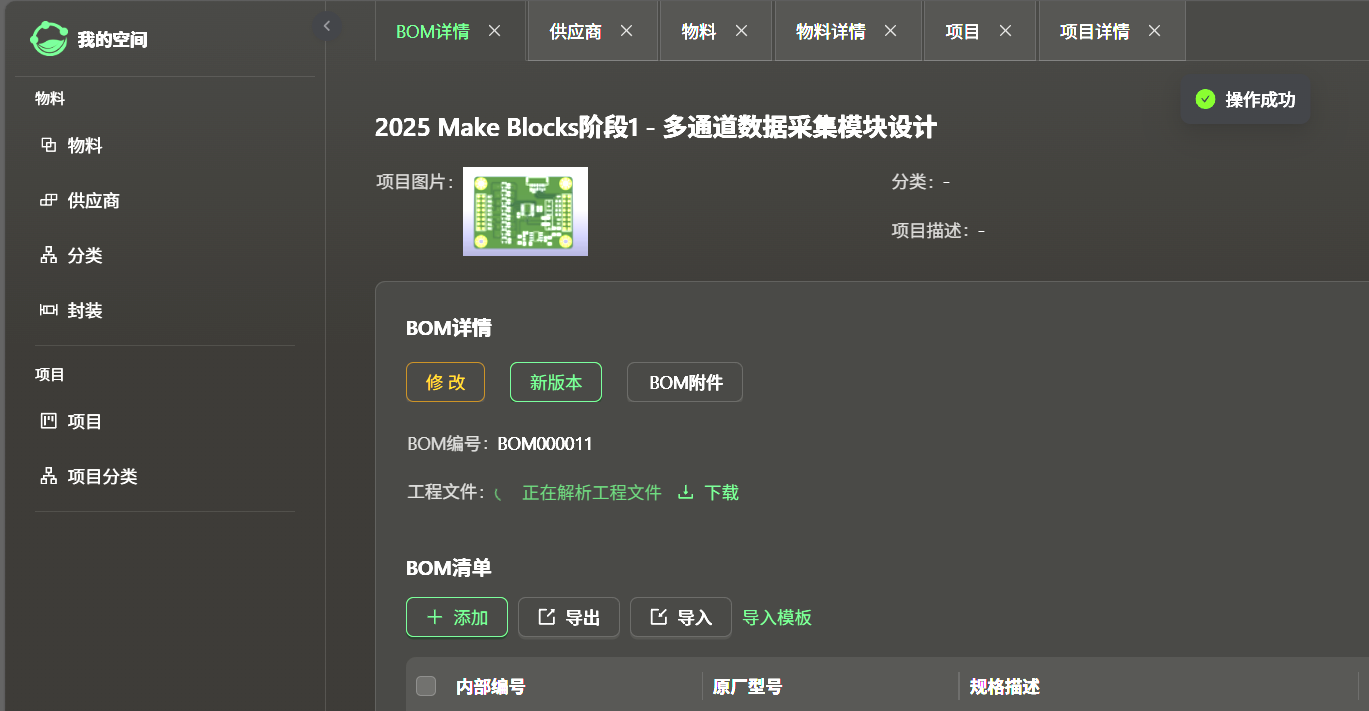

项目详情图

心得体会

这是我第一次画ad模块，这一款的资料好少，要想高速，并且多通道，可选择的范围也很少，不过最终还是实现了，最后，感谢电子森林的大力支持。
